Диаметры стальных труб — дюймы, миллиметры + соответствие

Содержание

Типовые размеры труб из стали

Стальные трубы с профильным и круглым сечением имеют размеры, регулируемые ГОСТ. Отклонения параметров стандарта определяют, как брак, который не подлежит использованию.

Диаметры стальных труб - дюймы, миллиметры + соответствие
Стальные трубы по ГОСТу 20295-85

  • Типоразмеры стальных труб: от чего зависит диаметр, длина и другие размеры
  • Диаметры стальных труб: таблица, размеры в дюймах и миллиметрах, госты

Стальные трубы круглого сечения изготавливают в сортаменте, состоящем из 30 вариантов. Методы изготовления стальных труб:

Характеристика труб из стали круглого сечения

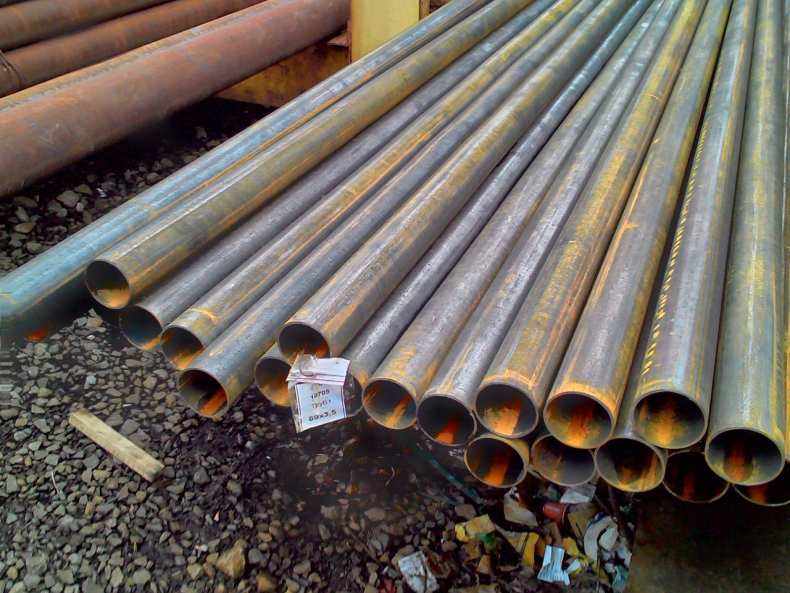

Электросварные типовые трубы

Круглые трубы изготавливают из легированной или углеродистой листовой стали. Преобладающее количество производимой продукции – это трубы малого диаметра с толщиной стенки различной величины.

Электросварные трубы разделяют по расположению шва:

Прямошовные трубы характеризуются сварным стыком, который расположен параллельно оси изделия. Производство труб основывается на процессах холодного либо горячего деформирования изделия, а используемый материал – углеродистая сталь.

Требования по изготовлению электросварных труб определяет ГОСТ 10704-91. Согласно этим нормам:

  • диаметр труб – от 10 до 1 420 мм;
  • толщина стенки – от 1 до 32 мм (при допустимых отклонениях в 10%);
  • длина трубы – мерная (5-12 м) и немерная (2-12 м). Для изделия диаметром свыше 426 мм длина считается немерной.

Спиральношовная продукция формируется и сваривается по спирали из стального листа. Технические требования к производству изделий установлены ГОСТ 8696-74. Типоразмеры регламентированы двумя нормативами: ГОСТ 20295-85 и 3262-75.

  1. По ГОСТ 20295-85:
    • диаметр продукции металлопроката – от 159 до 2520 мм, толщина стенок – от 3,5 до 25 мм;
  2. допустимые отклонения определяет в ГОСТ 19903-74;
  3. длина спиральношовных труб – от 10 до 12 м, но в пределах партии допускается сокращение длины на 5%.

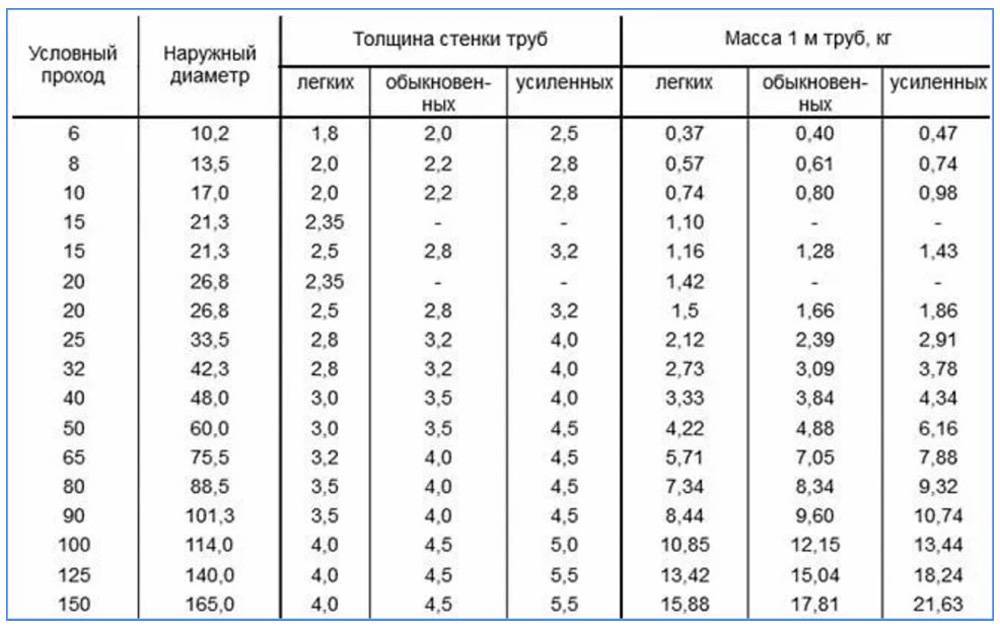

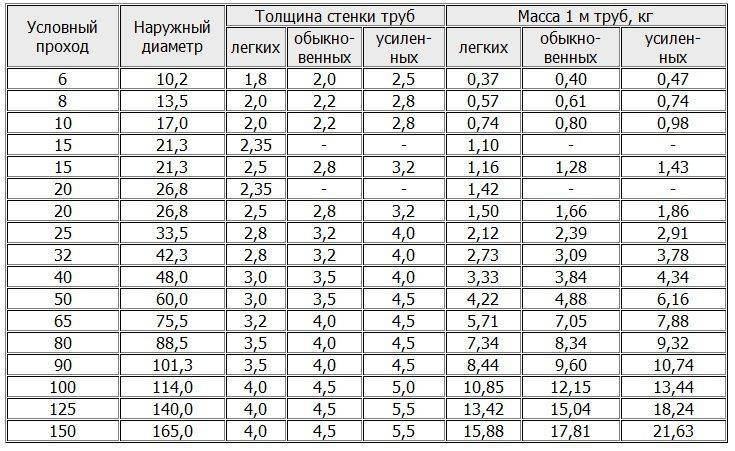

  4. По ГОСТ 3262-75:
    • масса продукции без резьбы – от 0,37 до 15,88 кг (при длине изделия 1 м);
  5. масса труб с резьбой: от 0,40 до 17,81 кг (при длине изделия 1 м);
  6. резьбу определяют короткую и длинную. Допустимые искривления: с условным проходом не более 20 мм – 2 мм, при проходе более 20 мм – 1,5 мм;
  7. длина изделий – от 4 до 12 м (разрешается наличие 1,5 – 4 метровых труб – не более 5% в партии).

Плюсы и минусы

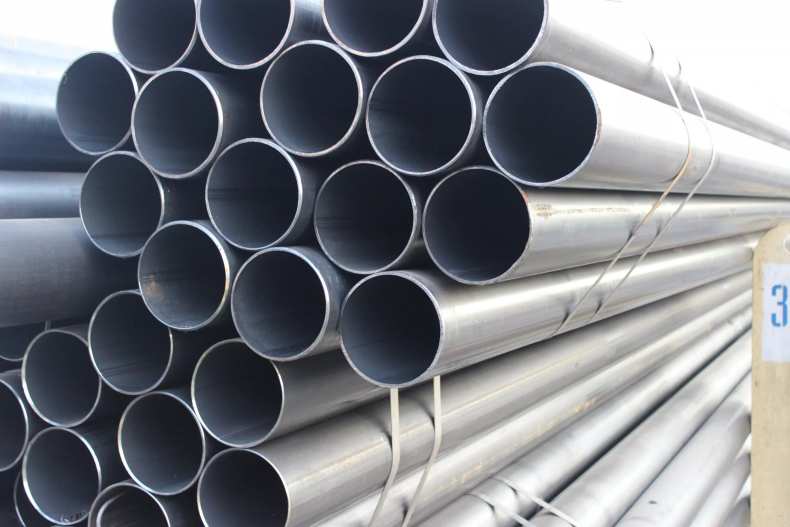

Цельнотянутые трубы, изготавливаемые методом холодной прокатки, отличаются большей прочностью и лучшим качеством изготовления, чем сортамент горячей катанки.

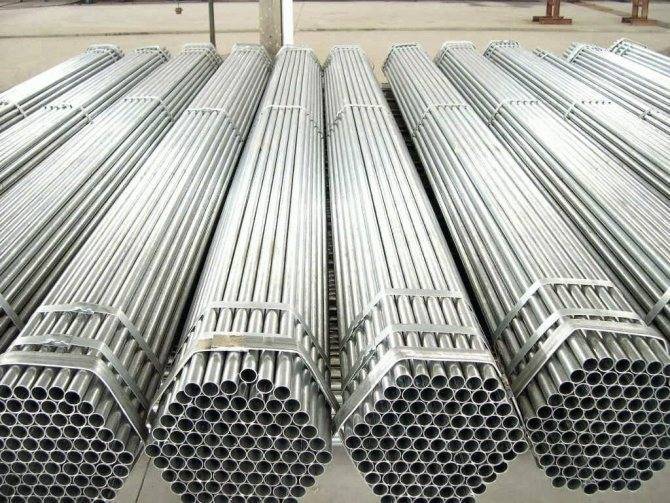

Обработанные цинкованием и хромированием, они прекрасно противостоят коррозии.

Диаметры стальных труб - дюймы, миллиметры + соответствие

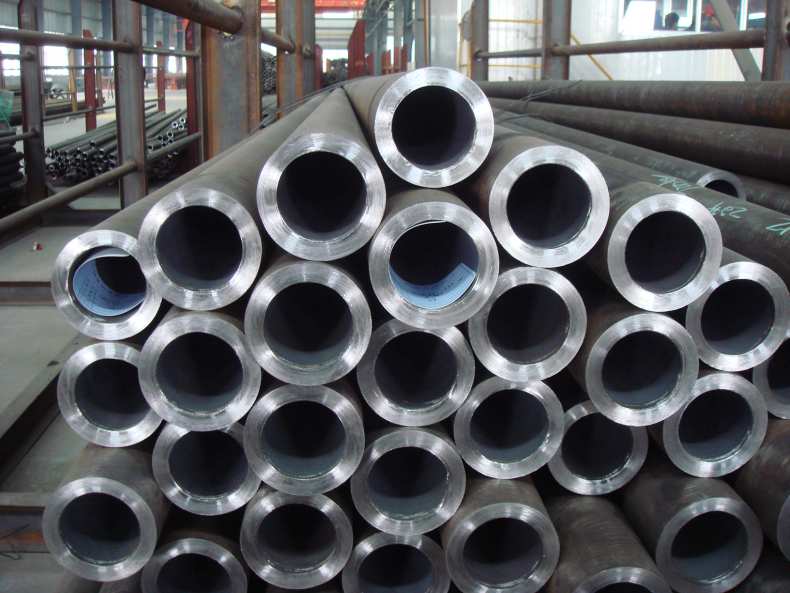

Толстые стенки позволяют использовать их в сложных условиях эксплуатации.

Недостаток, по мнению экспертов, один – высокая, почти в два раза больше, чем у горячедеформированных аналогов, цена за тонну.

Отсутствие шва плюс или минус

Бесшовные трубы более надёжны в сравнении с электросварными. Однако они значительно дороже.

Шовные изделия могут изготавливаться большего диаметра и большей длиной, чем бесшовные. Номенклатура их диаметров и сечений существенно шире.

Оба вида востребованы в своих нишах. Электросварные вполне оправдали себя для водо- и теплоснабжения, прежде всего с экономической точки зрения. Бесшовный прокат используют там, где существует высокое давление и нужна большая прочность.

Сортамент стальных труб

Невзирая на то, что в последние годы все большую популярность обретают трубы, изготовленные из полимерных материалов, стальные изделия по-прежнему пользуются немалым спросом. Их все так же широко применяют в ряде строительных, промышленных отраслей, а еще в домашнем хозяйстве. Трубы из стали (в особенности, оцинкованные) характеризуются прочностью, долговечностью и предельной простотой монтажа. Чем же определяется сортамент стальных труб ? Прежде всего, ГОСТами, которые были регламентированы в период с 2003-го по 2006-й, а также отдельными нормативными документами, которые действуют еще со второй половины прошлого столетия.

Сортамент стальных труб

Для начала ознакомимся вкратце с основными ГОСтами, которые определяют характеристики описываемой в статье продукции.

Ключевые ГОСТы по трубам, выполненным из стали

Параметры каждой разновидности труб, как мы уже выяснили, определяются конкретным ГОСТом, который, в свою очередь, зависит от способа ее изготовления. Вы обязаны ознакомиться с содержимым этих документов – хотя бы для того, чтобы знать, как правильно использовать тот или иной тип труб.

ГОСТ 10707-80

Он был разработан для регламентирования холоднодеформированных электросварных изделий, которые обладают разной степенью точности. В соответствии с данным документом, диаметр труб может составлять от 0,5 до 11 сантиметров. Что характерно, в производственном процессе применяются исключительно углеродистая сталь. Иногда в качестве нормативного документа указывают другой ГОСТ (речь идет о 10707-91). Это едва ли можно считать ошибкой, поскольку в этом году было продлено действия ГОСТа, регламентированного в 1980-м году.

ГОСТ 10707-80. Трубы стальные электросварные холоднодеформированные.

Таблица №1. Наружный диаметр и толщина стенок труб стальных электросварных холоднодеформированных.

Таблица №2. Предельные отклонения по наружному диаметру и толщине стенки труб.

при точности изготовления

Таблица №3. Механические свойства термически обработанных труб.

текучести sТ,. Н/мм2 (кгс/мм2)

Теперь перейдем к следующей разновидности.

ГОСТ 30732-2006

Данный документ распространяется не только на стальные трубы, но также и на разного рода соединительные элементы, которые имеют термоизолирующий слой. К слову, трубы, термоизоляционный слой в которых выполнен из ППУ и заключен в специальную ПЭТ-оболочку, активно применяются при обустройстве тепловых магистралей подземного типа.

Обратите внимание! Температура рабочей жидкости в данном случае допускается не более 140 градусов (или же 150 градусов, однако это краткосрочный показатель). Вместе с тем, показатель предельного давления в данном случае может составлять максимум 1,6 МПа, что не так много

Вместе с тем, показатель предельного давления в данном случае может составлять максимум 1,6 МПа, что не так много.

ГОСТ 30732-2006. Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой.

Таблица №4. Размеры труб в полиэтиленовой оболочке (в миллиметрах).

Таблица №5. Размеры труб в стальной оболочке (в миллиметрах).

Таблица №6. Размеры полиэтиленовых труб-оболочек(в миллиметрах)

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

Измеряем диаметр трубы самостоятельно

Для ремонта изношенного участка трубы необходимо определить ее диаметр, чтобы выбрать соответствующую замену, это необходимо и при выборе фитингов

Популярные статьи  Погреб на даче своими руками. Фото инструкция.

Особенно важно знать условный проход или внутренний размер

Правильные значения получим на поперечном распиле трубы, замеряем толщину стенки с помощью микрометра, штангенциркуля или линейки. При недоступности поперечного сечения, сантиметровой лентой измерим ее окружность. Полученное значение делим на 3,14 (число Пи). Зная толщину стенки вычисляем внутренний проход. Значение можно уточнить в таблице ГОСТа, соответствующего виду изделия. Здесь же уточняем условный проход.

Как измерить диаметр трубы рулеткой внутри или снаружи по окружности Для организации водопровода, отопления или канализации используют трубы разных размеров. Отсутствие маркировки с информацией может стать причиной неправильного выбора фитингов или переходников для…

В труднодоступных местах для измерения используют линейку и фотоаппарат. Располагая линейку рядом с трубой, фотографируют видимый участок. Увеличивают фотографию до естественного размера (для этого нужна линейка), на экране замеряют наружный диаметр. По таблице выбирают ближайшее подходящее значение.

Фитинги для медной трубной продукции

Для прокладки медных трубопроводов задействуют фитинги обжимного или паечного типа. Первый вид соединительных элементов, как правило, изготавливают из латуни. Герметичность подобной стыковки обеспечивается за счет наличия обжимного кольца, имеющегося внутри фитинга, который затягивают гаечным ключом. Обжимным фитингом соединяют трубы разного диаметра в месте прокладки трубопровода при условии наличия доступа с целью проверки герметичности (детальнее: «Какие обжимные фитинги для медных труб лучше использовать, правила выбора компрессионных фитингов и монтажа»).

Такие детали обычно задействуют при необходимости проложить магистраль, рассчитанную на эксплуатацию, когда рабочая среда по ней перемещается под невысоким давлением. При этом в процессе функционирования трубопровода нужно периодически контролировать состояние фитингов.

Процесс соединения выполняется в следующей последовательности:

  1. Фитинг разбирают на составляющие детали.
  2. Зажимную гайку и обжимное кольцо помещают на трубу.
  3. Конец трубы, на котором имеется кольцо и гайка, вставляют в фитинг.
  4. Гайку фиксируют до упора, причем конусообразное кольцо нужно вставить в конусную часть без перекоса.
  5. Гайку затягивают ключом на 0,5-1,25 оборота – что зависит от диаметра используемой трубы.

Выполняя работу, главное не переусердствовать, поскольку при чересчур приложенном усилии можно повредить стенку трубной продукции.

Вышеописанный тип соединения нельзя назвать безупречным — обжимные фитинги часто дают протечку, поэтому их состояние следует постоянно контролировать.

Наружные диаметры стальных труб

Классификация металлических труб на малые, средние и большие производится именно по внешнему дм. (Dн).

Стандартные дм. приведены в следующей таблице:

Категория диаметров Размеры, мм.
Малые 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108.
Средние 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530.
Большие 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420.

Чаще всего используются трубы следующих диаметров: 426, 530, 159, 219, 720, 920, 273, 325, 1420 и 1220 миллиметров.

Трубы — таблица наружных дм. в миллиметрах и дюймах:

Наружный дм. (Dh), трубы, в мм по ГОСТ и DIN / EN

Источник

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

  • возьмем изделие с наружной толщиной 1», который должен приравниваться к 25,4 мм;
  • диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

  • ½» — 20,4…20,7 мм;
  • ¾» — 25,9…26,2 мм;
  • 1» — 32,7…33,0 мм;
  • 1½» — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Определение диаметра в бытовых условиях

Необходимость узнать точный диаметр возникает только в 2 двух случаях – на внешней стороне нет маркировки или отсутствие условно контрольных предметов с известным сечением (фитинги, переходники). По маркировке можно определить все параметры – назначение, материал изготовления, толщину стенки. С помощью фитингов, переходников узнают, подходит ли конкретная труба для водоснабжения, отопления.

Сделать измерения в домашних условиях можно с помощью линейки (рулетки), штангенциркуля, микрометра. От этого зависит точность полученных результатов. Можно использовать другие средства – нитку, коробку спичек или любой предмет, габариты которого известны и не превышают сечение трубопровода.

Как замерить с помощью штангенциркуля?

Это универсальный измерительный прибор, с помощью которого можно узнать все размеры трубопровода.

Помимо максимального и минимального значения отличаются способами снятия результатов:

  • В нониусных (ШЦ) миллиметры нанесены на основной шкале, а доли мм на вспомогательной. При движении штанги указатель останавливается на определенном значении.
  • Циферблатные (ШЦК) нужны для более точных замеров. Доли мм показывает круговая шкала, соединенная со штангой зубчатой передачей. В цифровых (ШЦЦ) значение выводится на ж/к экран.

Как замерять внутренний диаметр труб с помощью штангенциркуля:

  1. Очистить внутреннюю поверхность от грязи, пыли.
  2. Перевести губки штанги в нулевое положение.
  3. Установить их в отверстие.
  4. Развести губки до упора, стараясь получить максимальное значение.

Для замера наружного сечения нужно развести губки штангенциркуля и поместить их между трубопроводом. Для получения точного результата необходимо немного надавить. Повторить процедуру 2-3 раза.

Диаметры стальных труб - дюймы, миллиметры + соответствие

Измеряем микрометром

Трубный микрометр удобен для быстрого снятия показаний наружных габаритов. Если необходимо узнать внутренний диаметр, следует померить толщину стенки. В отличие от штангенциркуля большинство моделей микрометров дают более точные результаты, средний показатель погрешности – 3-5 мкм.

Диаметры стальных труб - дюймы, миллиметры + соответствие
Применение микрометра

Порядок проведения внутренних замеров:

  1. Установить трубу между пяткой и шпинделем, снять показания.
  2. Также узнать толщину стенки.
  3. От внешних габаритов отнять 2 показания толщины.

Недостаток прибора – ограничение по максимальным размерам. Для увеличения точности применяют специальные насадки. При выполнении расчетов к полученным показателям необходимо прибавить размеры насадок.

Лазерные датчики

Принцип работы лазерных датчиков основан на сканировании лучом лазера поверхности. Скорость возврата излучения на фотоприемник определяет прошедшее расстояние. Для повышения точности рабочая головка вращается, что дает возможность делать большое количество измерений в секунду. Подобные приборы используются только в массовых производствах, где важен контроль однородности толщины стенки на определенной длине.

Принцип работы трубных лазерных датчиков:

  1. Измерительная часть прибора помещается вовнутрь полости.
  2. Фиксация с помощью роликов-зажимов.
  3. Несколько серий измерений на различных участках магистрали.
  4. Сверка данных.

Преимущество метода — максимальная точность и возможность проводить замеры на различных глубинах, дистанционно. Недостаток — дорогое оборудование. Оно применяется только в процессе изготовления или при больших количествах используемых труб, где важна точность.

Контроль параметров трубы

Для того что бы понять, равна ли толщина стенок у трубы, нужно проверить внешний вид трубы. Проверить наличие повреждений на внешней стороны и с разных сторон измерить толщину стенок. Измерять толщину стенки необходимо с обоих сторон трубы.

  • ГОСТом так же предусмотрены отклонения толщины стенок от нормы. Размер отклонения зависит от параметров трубы.
  • К примеру, для трубы 40мм возможно отклонение как в большую сторону так и в меньшую.
  • Параметры отклонения следующие: в большую столону возможно увеличение толщины на 0,4мм, а уменьшение толщины на 0,5мм.

Диаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствиеДиаметры стальных труб - дюймы, миллиметры + соответствие

Так же по технологии производства стальных труб делится на два.

  1. Первые это обычное производство с вышеуказанными возможными отклонениями.
  2. Второе — это производство повышенной точности. В таком случает отклонение от стандарт должно быть намного меньше.

Диаметры стальных труб - дюймы, миллиметры + соответствие

Диаметры стальных труб - дюймы, миллиметры + соответствие

Из указанных данных мы можем понять, что это труба нормативный диаметр (DN) которой равен 20. толщина стенки равна 2,8 мм. В таблице нормативов вы так же сможете найти информацию о наружном диаметре, в нашем случае это 26,8мм. В таблице можно найти приблизительные показатели веса 1 м стальной трубы, с учетом толщины стенок.

Диаметры стальных труб - дюймы, миллиметры + соответствие

На прилавках магазинов вы можете встретить маркировку труб не только по отечественной системе, но и зарубежную. Их два вида: pipes и tubes. В зависимости от вида, будут меняться и сфера задействования труб.

  • Pipes — основная сфера применения это доснабжение и подача газа. Измеряют данный вид труб по внутреннему диаметру.
  • Tubes, для обозначения размера данных труб используют внешний диаметр.
Популярные статьи  Что лучше: паркетная доска или ламинат?

Диаметры стальных труб - дюймы, миллиметры + соответствие

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

  1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
  2. Номинальный диаметр труб (Дн Dn,).
  3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
  4. Толщина стенок труб – важный сопутствующий параметр.
  5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

  • D – внутренний диаметр необходимых труб;
  • Q — это тепловой поток, измеряемый в кВт;
  • V обозначает скорость теплоносителя, в метрах в секунду;
  • DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
  • sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Соответствие двух систем обозначений

В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.

Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.

Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов

Самыми точными считают показатели в величинах условного прохода.

Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.

Точные определения — формула для расчета

Эти знания нужны, чтобы вычислить количество транспортируемой среды

Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно

Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).

В ней:

  • D – внутренний объем трубопроката;
  • Q — это поток тепла, который определяют в кВт;
  • V обозначает быстроту носителя тепла, ее определяют в м/с;
  • DT –  это различие температурных показателей, на входе и выходе сети;
  • sqrt – квадратный корень.

Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

Смотрите это видео на YouTube

Что такое дюймовый объем

Расшифровка диаметра труб, предоставленного в дюймах простая. Их часто измеряют в этих величинах. Такая одна единица равняется 3,35 см. Уже указывалось, расшифровка этой величины имеет расхождения, и связано это с тем, что сортамент меряют не по внешнему объему, а по внутреннему. Так, например, внутренний габарит дюймовой трубной заготовки может быть разным: от 2,55 до 2,71 см. Эта величина меняется в зависимости от толщины стенки.

Труба с размером в 1 inch имеет наружный диаметр в 25,4 мм, труба, имеющая 2 inch, в метрическом измерении равняется 50 миллиметрам. Откуда же в технических параметрах трубной цилиндрической резьбы берут цифры 33,249 и 66,498?

Эта резьбы на 1 и 2 дюймовых изделиях выполняется на внешнем объеме. Поэтому, соотношение диаметра резьбы к внутреннему объему является условным. Исходя из этого, габариты 1 и 2 дюймового трубопроката исчисляют путем сложения величины 25, 4 или 50 с двумя толщинами стенок трубного изделия.

Популярные статьи  Шаровой кран

Так же выполняя расшифровку, нельзя забывать о том, что стандарты у разных фирм – производителей разные, все они ориентируются на свои собственные показатели.

Если своими силами такую расшифровку выполнить трудно, то следует обратиться за помощью к профессионалам. Они окажут эффективную помощь при выборе нужных изделий.

Соответствие метрических и дюймовых параметров

Все трубные изделия изготовляют по определенному стандарту, и показатель давления является фиксированной величиной. Поэтому нужно точно знать соответствие Ø всех труб, показанных в дюймах и мм. Игнорируя это соответствие, нельзя правильно выбрать трубопрокатный сортамент.

КАК РАЗОБРАТЬСЯ В ДИАМЕТРАХ ТРУБ И ФИТИНГОВ для водопровода

Смотрите это видео на YouTube

Как применяется такое соответствие в быту, можно узнать в предоставленной ниже таблице:

Величина метрическая Величина в дюймах
15 ½
20 ¾
25 1
50 2
80 3
100 4
150 6

Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.

Дюймовое выражение размера

Если рассмотреть эти размеры на конкретных примерах соответствий Ду, то они будут выглядеть следующим образом:

  1. Диаметр стандартной трубы на 12 inch равен 300.
  2. Диаметр трубного изделия 3 inch – это 80.
  3. 8 дюймовый диаметр стандартного трубопроката приравнивается к 200.
  4. Диаметр стандартного трубопроката, на 32, при переводе в дюймы показывают как 1 ¼
  5. Диаметр трубопроката 40 мм в inch прописывают 1 ½
  6. Ø стандартной трубы на 15 в дюймах выражен числом ½
  7. Ø стандартного изделия на 4 дюйма в переводе на метрический равняется 100.
  8. Ø трубопроката на 3/ 4 дюйма в метрическом переводе равняется 20.
  9. Ø стандартного трубопроката на 1/2 дюйма в метрическом переводе показывает число 15.

Мастер Класс: обозначение диаметра труб и резьб

Смотрите это видео на YouTube

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

  1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
  2. Номинальный (Дн, Dn).
  3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
  4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

  • D – внутреннее сечение выбранных труб;
  • Q – тепловой поток, выражаемый киловаттами;
  • V – скорость теплоносителя, м/с;
  • DT – разница температур на обоих концах системы, измеряемая в ℃;
  • sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Расчет объема воды в трубе и радиаторах

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

Сечение токопро водящей жилы, мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, мм Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
