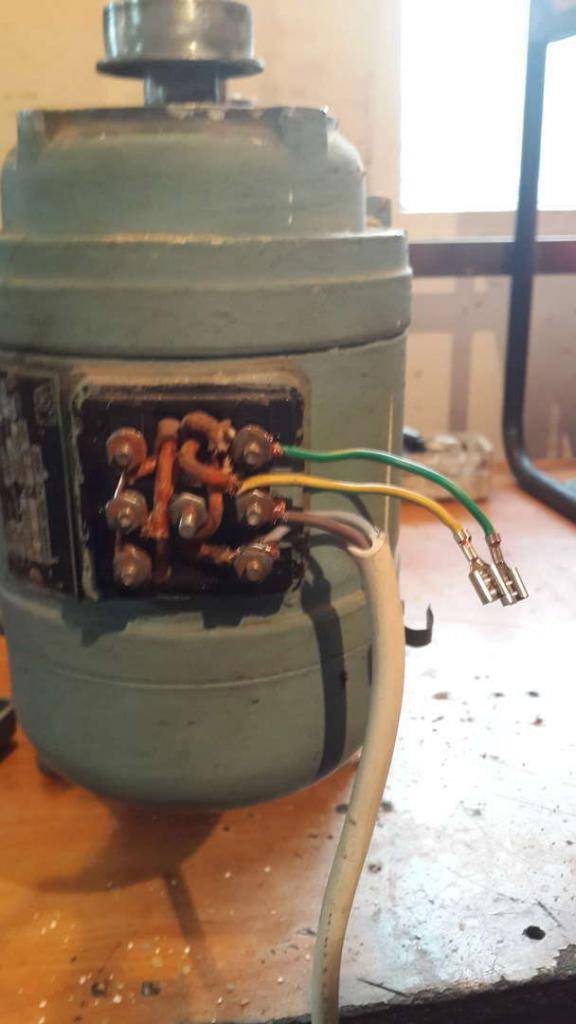

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Схемы подключения трехфазного двигателя

  • Схема звезды.
  • Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше. Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки. Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В. Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде. Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме. При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт. В схеме треугольника концы обмоток соединяют последовательно по порядку между собой. Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах. Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток
Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:
  • Подключить импульсный постоянный ток.
  • Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом. В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу. Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Использование конденсаторов

При использовании мотора мощностью до 1500 Вт можно устанавливать только один конденсатор – рабочий. Чтобы вычислить его мощность, воспользуйтесь формулой:

Сраб=(2780*I)/U=66*P.

I – рабочий ток, U – напряжение, Р – мощность двигателя.

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Чтобы упростить расчет, можно поступить иначе – на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, для двигателя 750 Вт нужно 52-55 мкФ (нужно поэкспериментировать немного, чтобы добиться нужного смещения фазы).

В том случае, если нет в наличии конденсатора нужной емкости, нужно соединить параллельно те, которые имеются, при этом используется такая формула:

Собщ=C1+C2+C3+…+Cn.

Пусковой конденсатор необходим при использовании двигателей, мощность которых свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротору. Он включается через кнопку параллельно рабочему. Другими словами, с его помощью сильнее сдвигается фаза. Только таким образом можно подключить двигатель 380 на 220 через конденсаторы.

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Суть использования рабочего конденсатора – это получение третьей фазы. В качестве первых двух используются ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя возникнуть не должно, самое главное – прячьте конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред окружающим. Напряжение конденсаторов должно быть не менее 400 В.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Популярные статьи  Печь робинзон своими руками: чертежи для изготовления

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Теория и схемы

Чтобы избежать путаницы давайте рассматривать этот вопрос на примере трёхфазного асинхронного электродвигателя с короткозамкнутым ротором как самого распространенного из электрических машин в быту и на производстве. Как правило, у такого двигателя 3 обмотки, также встречаются многоскоростные двигатели и там количество обмоток больше трёх, но кратное этому числу.

У каждой обмотки есть начало и конец, а на схеме начало обмотки обычно обозначается точкой.

Но питающих провода в трёхфазной сети у нас 3 или 4. Отсюда возникает вопрос: «Как правильно соединить шесть концов обмоток с тремя питающими проводами?». Вот здесь как раз и всплывают эти «геометрические фигуры» — звезда и треугольник.

Итак, звезда и треугольник – это названия схем соединения потребителей в трёхфазной электросети как обмоток электродвигателей, трансформаторов, так и любой другой нагрузки.

Как выбрать конденсатор

Есть несколько нюансов, которые касаются количества подсоединяемых конденсаторов.

  1. Если мощность электромотора не превышает 1,5 кВт, то в схему можно устанавливать один рабочий конденсатор.
  2. Если же двигатель сразу при пуске работает под нагрузкой или его мощность превышает 1,5 кВт, тогда в схему придется установить два конденсатора: рабочий и пусковой. Оба элемента в схему вставляются параллельно. При этом последний будет работать только при запуске мотора, после чего он автоматически отключается.

По сути, схема подключения электродвигателя запитана на кнопку «Пуск» и на тумблер отключения питания. Чтобы запустить мотор, необходимо нажать на кнопку «Пуск» и удерживать ее до полного включения двигателя. Это можно контролировать даже на слух.

Способ 3. Использование асинхронного электродвигателя в качестве генератора

Данный способ основан на использование трёхфазного асинхронного электрического в качестве преобразователя/генератора однофазной электрической сети 220В в трёхфазную электрическую сеть 380В

Схема преобразователя/генератора однофазной электрической сети 220В в трёхфазную электрическую сеть 380В выглядит следующим образом:

Порядок работы следующий, при подключении преобразователя/генератора к электрической сети 220В нажимаем и удерживаем кнопку SA1 подключая тем самым пусковой конденсатор С1 до выхода электродвигателя используемого в качестве преобразователя/генератора на рабочие обороты, после этого можно разомкнуть кнопку SA1 и подключить нагрузку к выходу 380В.

Отключение производят в следующей последовательности – отключаем трёхфазную нагрузку от выхода 380В преобразователя/генератора, а затем отключаем от сети 220В сам преобразователь/генератор.

В качестве преобразователя/генератора можно использовать любой трёхфазный асинхронный электродвигатель с обмотками включенными по схеме “звезда”. Мощность этого двигателя должна быть минимум на 30% больше мощности подключаемой нагрузки. Лучше для этих целей использовать электромоторы с частота вращения ротора 1000 об/мин и меньше.

Электродвигатель в качестве нагрузки подключается по схеме звезда.

Конденсатор C1 в данной схеме выполняет роль пускового, его ёмкость рассчитывается по следующей формуле:

Сраб = (K * Iф / Uсети) * 2,5

  • K – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда».
  • Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
  • Uсети – напряжение питающей сети, величиной в 220 вольт.

Основным недостатком данного преобразователя/генератора является повышенное энергопотребление, общая мощность потребления будет складываться из мощьности подключаемой нагрузки и примерно 45-50% мощности электромотора используемого в качестве преобразователя/генератора.

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия). Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

– регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц), – при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях), – при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя, дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте. На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Некоторые мастера самостоятельно собирают станки по обработке древесины или металла в домашних условиях. Для этого могут использоваться любые доступные двигатели подходящей мощности. В некоторых случаях приходится разбираться с тем, как подключить трехфазный двигатель к однофазной сети. Именно этой теме и посвящена статья. Также будет рассказано о том, как правильно подобрать требуемые конденсаторы.

Популярные статьи  Смотровая яма в гараже своими руками: процесс и рекомендации

Напряжение

Рассматривая различные типы пусковых выпрямителей трехфазного двигателя, подключаемого к однофазной сети, следует принимать во внимание и такой параметр, как рабочее напряжение. Ошибкой будет использование выпрямителя, показатель напряжения которого превышает на порядок требуемый

Помимо высоких затрат на его приобретение придется выделить для него больше места из-за его больших габаритов

Ошибкой будет использование выпрямителя, показатель напряжения которого превышает на порядок требуемый. Помимо высоких затрат на его приобретение придется выделить для него больше места из-за его больших габаритов.

В то же время не стоит рассматривать модели, в которых напряжение имеет меньший показатель, нежели напряжение сети. Устройства с такими характеристиками не смогут эффективно выполнять свои функции и довольно скоро выйдут из строя.

Чтобы свести к не ошибиться при выборе рабочего напряжения , следует придерживаться следующей схемы расчета: итоговый параметр должен соответствовать произведению фактического напряжения сети и коэффициента 1,15, при этом расчетное значение должно составлять не менее 300 В.

В том случае, если выбираются бумажные выпрямители для работы в сети переменного напряжения, то их рабочее напряжение нужно разделить на 1,5-2. Поэтому рабочее напряжение для бумажного конденсатора, для которого производитель указал напряжение в 180 В, в условиях работы в сети переменного тока составит 90-120 В.

Дабы понять, как на практике реализуется идея подключение трехфазного электродвигателя к однофазной сети, выполним эксперимент с использованием агрегата АОЛ 22-4 мощностью 400 (Вт) . Главная задача, которая должна быть решена – запуск двигателя от однофазной сети с напряжением 220 В.

Используемый электродвигатель имеет следующие характеристики:

  • показатель мощности вчера– 400 кВт;
  • напряжение сети 220В переменного напряжения;
  • Ток, все характеристики которого были определены при помощи электроизмерительных клещей в трехфазном режиме работы– 1,9А;
  • Схема подключения обмоток «звезда».

Помня о том, что используемый электродвигатель имеет небольшую мощность, при подключении его к однофазной сети можно купить лишь рабочий конденсатор.

Расчет емкости рабочего выпрямителя:

Пользуясь приведенными формулами, возьмем за среднее значение емкости рабочего выпрямителя показатель 25 мкФ. Здесь была выбрана несколько большая емкость, равная 10 мкФ. Так мы попытаемся выяснить, как влияет такое изменение на пуск аппарата.

Теперь нам необходимо купить выпрямители, в качестве последних будут использоваться конденсаторы типа МБГО. Далее на основе подготовленных выпрямителей выполняется сборка требуемой емкости.

В процессе работы следует помнить, что каждый такой выпрямитель имеет емкость 10 мкФ.

Если взять два конденсатора и соединить их друг с другом по параллельной схеме, то итоговая емкость составит 20 мкФ. При этом показатель рабочего напряжения будет равен 160В. Для достижения требуемого уровня в 320 В необходимо взять эти два выпрямитель и подключить их еще к такой же паре, конденсаторов, соединенных параллельно, но уже применив последовательную схему. В итоге суммарная емкость составит 10 мкФ. Когда батарея рабочих конденсаторов будет готова, подключаем ее к двигателю. Далее останется только запустить его в однофазной сети.

В процессе проведенного эксперимента с подключением двигателя к однофазной сети работа потребовала меньше времени и сил. Используя подобный агрегат с выбранной батареей выпрямителей, следует учесть, что его полезная мощность будет находиться на уровне до 70-80 % от номинальной мощности, при этом частота вращения ротора будет соответствовать номинальному показателю.

Важно: если используемый двигатель рассчитан на сеть напряжением 380/220 В, то при подключении к сети следует использовать схему «треугольник»

Обращайте внимание на содержание бирки: бывает так, что там приведено изображение звезды с напряжением 380 В. В этом случае правильную работу двигателя в сети можно обеспечить, выполнив следующие условия

Сперва придется «распотрошить» общую звезду, после чего соединить с клеммником 6 концов. Искать общую точку следует в лобовой части двигателя.

Видео: подключение однофазного двигателя в однофазную сеть

Решение об использовании пускового конденсатора следует принимать исходя из конкретных условий, чаще всего оказывается достаточно рабочего. Однако если используемый двигатель подвергается повышенной нагрузке, то эксплуатацию рекомендуется остановить. В этом случае необходимо правильно определить необходимую емкость устройства, чтобы обеспечить эффективную работу агрегата.

Проверка сопротивления изоляции обмоток статора

Если двигатель при хранении находился в неотапливаемом помещении, то он контактировал с влажным воздухом, отсырел. Его изоляция нарушилась, способна создавать токи утечек. Поэтому ее качество надо оценивать электрическими измерениями.

Тестер в режиме омметра не всегда способен выявить такое нарушение. Он покажет только явный брак: слишком маленькая мощность его источника тока не обеспечивает точный результат замера. Для проверки состояния изоляции необходимо пользоваться мегаомметром — специальным прибором с мощным источником питания, обеспечивающим приложение к измерительной цепи повышенного напряжения 500 или 1000 вольт.

Оценка состояния изоляции должна проводиться до подачи рабочего напряжения на обмотки. Если выявлены токи утечек, то можно попытаться просушить двигатель в теплой, хорошо проветриваемой среде. Часто этот прием позволяет восстановить работоспособность электрической схемы, собранной внутри сердечника статора.

Этапы работы по подключению трехфазного электродвигателя в однофазную сеть 220 В

Проверьте целостность обмоток с помощью мультиметра. Для этого прозвоните отдельно начала и отдельно концы каждой обмотки. Не должно быть электрических связей между ними!

  • Проверьте целостность всех конденсаторов мультиметром (не менее 2 Мом).
  • Проверьте на целостность диоды и резисторы. Пропускание тока в диодах должно быть только в одном направлении, а в резисторах — в обоих.
  • С помощью болтов или гаек прикрепите двигатель к массивному и устойчивому основанию.
  • В нужных местах закрепите: бокс, кнопочный пускатель, тумблер реверса (можно закрепить на крышке клеммной коробки).
  • Прикрепите конденсаторы к электродвигателю. Их можно прикрепить как отдельно в боксах и ящиках, под столом, так и к самому двигателю металлической монтажной лентой.
  • После завершения прикрепления всех деталей приступайте к коммутации. Для двигателей, имеющих напряжение 127/220 В поставьте перемычки в положение «звезда», а для устройств 380/220 В поставьте перемычки для схемы «треугольник».
  • Отмерьте и отрежьте необходимые отрезки провода и очистите их от изоляции на 11 мм.
  • Произведите оконцовку и обжимку провода с помощью кримпера, затем проденьте их через кабельный ввод и закрепите на клеммах.
  • Подключите клеммы к конденсатору и изолируйте контакт с помощью термоусадочной трубки: наденьте ее на провод перед подключением.
  • Припаяйте провода к тумблеру реверса и при наличии к металлобумажным конденсаторам.
  • Подключите оконцованный желто-зеленый провод к болту заземления (он может быть снаружи на корпусе или в клеммной коробке).
  • Тщательно проверьте все соединения! Затем затяните все клеммы.Подсоедините провод со штепсельной вилкой на вход автоматического выключателя.
  • Подайте напряжение на вход схемы и сделайте пробный пуск электродвигателя.

Если вы четко следовали рекомендациям данной инструкции, то у вас все должно получиться правильно. Будьте предельно осторожны в работе — ведь вы имеете дело с электричеством, а это всегда небезопасно! Как видите, подключение трехфазного электродвигателя в сеть 220 В вполне возможно. Конечно, придется пожертвовать почти доброй половиной мощности нужного агрегата, но чаще всего этого бывает вполне достаточно для задач, поставленных в условиях отсутствия трехфазной электрической сети. Удачи вам в подключении и использовании нужных устройств!

Популярные статьи  Магнитный держатель для ножей своими руками – просто, быстро и красиво. Пошаговая инструкция с фото

Преимущества механизма двигателя однофазного типа.

Среди достоинств 1-фазных двигателей отмечают следующие:

  • простота конструкции;
  • долговечность – при своевременном техническом обслуживании двигатель способен служить годами;
  • надёжность;
  • экономичность – потребление небольшого количества энергии;
  • доступная стоимость;
  • ремонтопригодность – в случае выхода из строя можно легко заменить повреждённые или сгоревшие детали;
  • минимальный уход;
  • возможность работы от сети со стандартным напряжением 220 В без преобразователей энергии.

Большинство современных бытовых приборов оснащены именно однофазными моторами. Причина объясняется их простотой и невысокой себестоимостью. Такими моторами оснащают крупную и мелкую бытовую технику. Кроме того, они нашли применение в создании оборудования для промышленных и производственных предприятий.

Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Но есть ли недостатки у однофазного двигателя? Их немного. Практически все они обуславливаются простотой конструкции. Итак:

  • малый коэффициент мощности. По этой причине они используются для создания большинства бытовых приборов;
  • высокий показатель пускового тока;
  • возможность ограничения скорости движка при колебаниях в сети.

Основным недостатком считается отсутствие пускового момента. Тем не менее, для бытовых приборов и несложных устройств этот минус не является существенным и не влияет на работу.

Что можно переделывать

Для переделки подойдут маломощные электродвигатели 380 Вольт: до 3 кВт. Теоритически переподключаются и мощные моторы. Но это дополнительно повлечет за собой установку отдельного автомата в электрощите и проведение специальной проводки. И эти работы теряют смысл, если вдруг обнаруживается, что такую нагрузку не потянет вводной кабель.

Читать также: Размеры подъемника для легковых автомобилей

Даже если ваша сеть держит высокие нагрузки, и вам удалось переделать двигатель от 3 кВт с 380 на 220 Вольт, вы огорчитесь при первом его пуске в ход. Запуск будет тяжелым. Вы решите, что труд был напрасным. Поэтому если переделывать, то именно маломощные модели.

Какую схему выбрать и какая лучше?

Итак, как соединить обмотки звездой и треугольником мы разобрались, но здесь как раз и начинается «все самые интересные вопросы», причем эти вопросы у людей возникают чаще всего либо при подключении трёхфазного двигателя к однофазной сети, либо при подключении двигателя к частотному преобразователю с однофазным входом и линейными 220В на выходе и в других ситуациях.

Возможность изменения схемы соединения обмоток нужна для того, чтобы один и тот же двигатель мог эксплуатироваться в электросетях с различным напряжением.

Какую схему лучше выбрать? Вопрос не корректный, нужно соединять обмотки в ту схему, номинальное напряжение которой соответствует напряжению в электросети. Эта информация указана на шильдике электродвигателя.

Если на шильдике вашего двигателя указано как на фото выше «Δ/Y 220/380» — это значит что если линейное напряжение в питающей сети 220В – нужно соединять обмотки треугольником, если 380В – звездой. Если вы будете его подключать к однофазной сети 220В с конденсаторами – обмотки также соединяются треугольником.

Если на шильдике указано только одно напряжение и значок схемы (см. рисунок ниже), то возможности изменить схему соединения нет, и в брно, скорее всего, выведено будет 3 провода.

Встречаются и двигатели, которые в сети 380В работают, соединенными по схеме треугольника, схема звезды в этом случае рассчитана на работу в сети 660В, что вы можете наблюдать на следующей фотографии.

Но зачастую такие двигатели используются для пуска с переключением со звезды на треугольник, это делают для понижения пусковых токов.

В этом случае напряжение 380В подаётся сначала на обмотки соединенные по схеме звезды, так как номинальное напряжение для этой схемы 660В двигатель в момент пуска питается от пониженного напряжения и к каждой из обмоток прикладывается всего по 220В.

Когда обороты двигателя возрастают, происходит переключение на треугольник. И уже к каждой обмотке прикладываются их номинальные 380В.

Схема подключения электродвигателя с переходом со звезды на треугольник при пуске

Что будет если перепутать звезду и треугольник?

Чтобы ответить на этот вопрос вспомним формулы мощности трёхфазной нагрузки:

Для упрощения представим, что у нас есть сеть с каким-то определенным напряжением, пусть это будет 220/380 вольт, а также есть 3 лампы накаливания с номинальным напряжением 220В. И еще раз посмотрим на рисунок с распределением напряжений и токов в звезде и треугольнике.

Так как линейное напряжение у нас 380В, а в «звезде» фазное в 1.73 раза ниже линейного, то делаем вывод, что для работы в номинальном режиме нужно подключить эти лампочки звездой, тогда к каждой из них будет приложено 220В.

Теперь соединим их в треугольник, и что получится? Первое что бросается в глаза – к каждой лампе приложено уже 380В вместо 220В номинальных.

Несложно догадаться, что в этом случае наши лампочки просто сгорят, то же самое произойдет и с обмоткой двигателя.

Что при этом происходит с мощностью?

Если питающее напряжение и нагрузка неизменны, то при переключении со звезды на треугольник мощность, выделяемая на этой самой нагрузке, возрастёт в 3 раза. Это происходит потому, что напряжение на каждой лампе увеличилось в 1.73 раза, за ним настолько же вырос и ток.

Формулы для вычисления мощности в обоих случаях одинаковые, но цифры в них различаются, давайте проведем 1 расчет для примера.

Допустим, ток нагрузки в схеме звезды у нас был 1А, тогда полная мощность в звезде равна:

При этом мощность одной лампы в этом случае равна 220 ВА.

В треугольнике к каждой лампе приложено напряжение в 1.73 раза выше – 380В, соответственно и ток через лампу (фазный ток)

возрастет на столько же. При этом не забывайте, чтолинейный ток в звезде и так будет в 1.73 раза больше, чем фазный. Найдем полную мощность по трём фазам:

S=√3*Uл*Iл=1.73*380В*(1.73А*1.73) = 1.73*380В*3А=1972 ВА

А на одной лампе выделится мощность равная:

Но это не значит, что при соединении по схеме треугольника двигатель будет выдавать в 3 раза большую мощность, при питании от номинального для этой схемы напряжения двигатель будет выдавать свою номинальную мощность.
