Как проложить кабель под землей с соблюдением всех правил и нормативов

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

  • Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
  • На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
  • Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
  • Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
  • Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

  • Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
  • Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

  • Надёжная защита кабеля от внешних воздействий.
  • Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
  • Не требуется уход или обслуживание.
  • Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
  • На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
  • Верхний слой почвы пригоден для посадки огородных растений.
  • Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

  • Необходимость производить земляные работы, иногда вручную.
  • Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
  • Визуальный контроль за состоянием кабеля отсутствует.
  • Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
  • При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Дачные дела

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

Важно! Молниеотвод в частном доме, тут!

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Популярные статьи  Наливной пол самовыравнивающийся — какой лучше: выбираем вариант с прочным покрытием

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества

Мы рекомендуем вам отдать предпочтение медным кабелям

Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле

Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты

Кабель должен ложиться с определенным запасом

Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля

Запас должен составлять примерно 2 %

Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм

Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

Нормы расхода БКЗ

Нормирование расхода бронированного кабеля проводится с целью оптимизации расходной потребности в нем при прокладке в грунте с учетом технологии монтажа и использования кабельной арматуры. Фактический расход БКЗ формируется из следующих показателей:

  • чистого расхода материала, под которым подразумевается линейная протяженность кабеля;
  • дополнительного расхода материала, связанного с трудноустранимыми потерями и отходами, образующимися в процессе монтажа.

Максимальная величина дополнительного расхода бронированного силового кабеля определяется нормой расхода согласно «Типовых норм расхода…РД 34.10.381» (таблицы 1-5). Например, для бронированных кабелей напряжением от 6 до 10 кВ норма расхода составляет 0,21 на 1 км. В этом случае для линии протяженностью 100 км нормированный дополнительный запас кабеля составит 21 км. Для прокладки кабельной трассы 100 км потребуется 121 км.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Как проложить кабель под землей с соблюдением всех правил и нормативов
Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше

Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д

Как проложить кабель под землей с соблюдением всех правил и нормативов

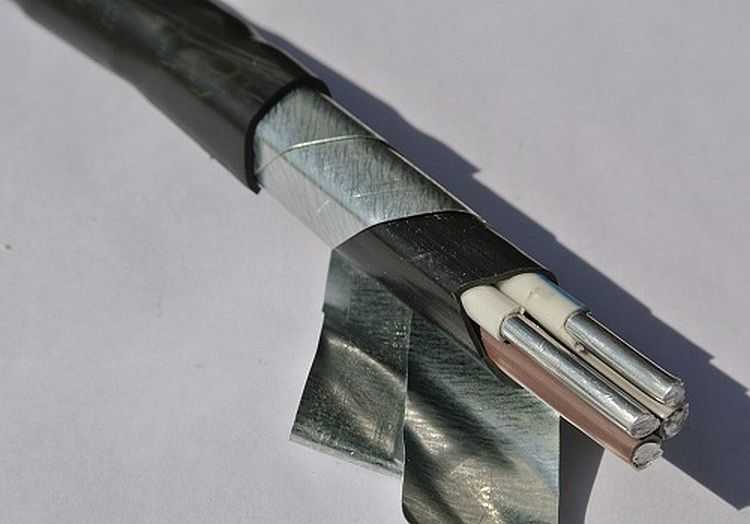

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Способ укладки кабеля в земле

Укладка кабеля в земле

После того, как разработан проект укладки электрокабеля,  приступают к земляным работам. Глубина траншеи должна быть 70-80 см, а ширина зависит от того, сколько жил будет уложено в траншею. Расстояние между ними должно быть минимум 10 см. Если траншея готова, необходимо выполнить такие операции.

Извлечь  и удалить все, что может повредить изоляцию кабеля и стать причиной перебоев с электричеством: камни, осколки, корни и другие острые предметы.
Разровнять землю на дне и немного утрамбовать.
Дно траншеи засыпать песком толщиной 10 см и слегка разровнять. Допускается использовать обычный песок из карьера, только его необходимо просеять для удаления камней, стекла и т. д.
Песчаную подушку утрамбовать, убирая впадины и возвышенности.
Проверить состояние изоляции кабеля, если обнаружено нарушение целостности — дополнительно заизолировать.
На кабель надеть футляры.
Уложить кабель в траншею с песчаным дном, не натягивая. Кабель должен лежать с легкими изгибами.  Волны предохраняют линию от разрыва при вспучивании от мороза или при движении грунтов.
В местах усиленного давления размещают футляры.
Перед тем, как зарыть траншею, смонтированный электрокабель следует проверить на предмет повреждений. Жилы можно прозвонить мультиметром или обычным тестером, проверить заземление. Если изоляция повреждена,  придется искать место повреждения и устранять его.
Если параметры в пределах нормы, зарисуйте план прохождения трассы в масштабе с привязкой к окружающим объектам.  Обязательно проставьте расстояние от надежного объекта до кабеля. Например, от угла дома или края участка. В случае возникновения необходимости ремонта или замены кабеля, план с размерами облегчит доступ к поврежденному участку.
Уложенный кабель засыпать просеянным песком. Слой не менее 10 см.   Сильно утрамбовывать нет необходимости, можно просто уплотнить ногами.
Далее насыпают слой 15-20 см вынутого ранее грунта. По мере засыпки также нужно удалять камни и посторонние предметы

Слой земли также выравнивают и уплотняют.

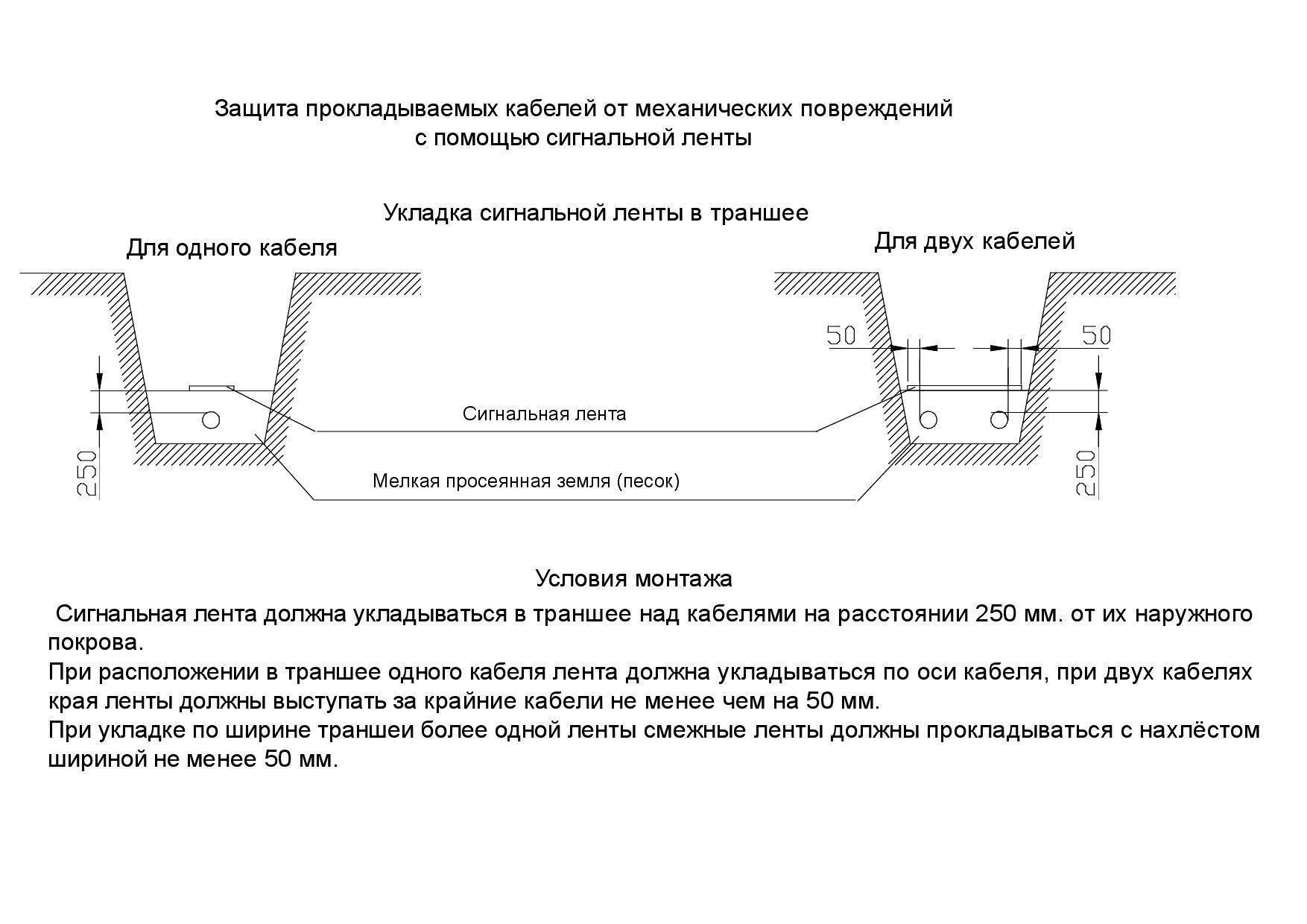

Неглубоко в землю закапывают сигнальную ленту с надписью «осторожно, кабель!».  Во время земляных работ она предохранит подземную электропроводку от случайных повреждений.

Лента в траншее с кабелем «Осторожно кабель»

  • Далее канаву засыпают оставшимся грунтом чуть выше уровня почвы, так как спустя время порода уплотнится и осядет.
  • Заключительный этап — контроль электрических параметров перед тем, как включить электрокабель в работу.

Укладка зимой

В процессе зимнего монтажа могут возникнуть некоторые трудности. Из-за низкой температуры могут появиться трещины в местах изгиба кабеля или трубы. Это может привести к пробою в землю или короткому замыканию. В таком случае поможет прокладка силового кабеля, монтаж которого можно проводить при -25 °С.

Если температура слишком низкая, то кабель требуется прогревать. Это увеличит эластичность провода, а также снизит риск повреждений. Для эластичности и гибкости используют три метода подогрева:

  • в прогретом помещении (провод прогревается от 18 до 72 часов);
  • установкой палатки и использование тепловых пушек;
  • трансформатор (прогревается прямо во время прокладки до +20 °С).
Популярные статьи  Металлопрокат и всё что с ним связанно

Разработка трассы

Обычно трасса подземной кладки электрического кабеля от столба к дому начерчена в проекте, поэтому все, что остается владельцу дома – это выполнить все основные указания. Тем не менее, разрабатывая трассу электричества непосредственно на собственном участке, схему необходимо разработать самостоятельно.

Наиболее дешевый и выгодный вариант в этом случае – это прямая линия от одного пункта до другого. Но подобная трасса в реальности практически не встречается, так как чаще всего это обычная ломаная линия. А причиной тому является наличие большинства различных препятствий на территории участка.

Как проложить кабель под землей с соблюдением всех правил и нормативов

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм 2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

  • при напряжении линии до 20 кВ на глубине не менее 0,7 м.
  • при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

  • выбор и согласование трассы прокладки кабеля,
  • разметка и разбивка трассы,
  • рытье траншеи,
  • обустройство подсыпки (подушки) из мелкой земли без камней или песка,
  • укладка защитных труб (в том случае, если предусмотрено проектом),
  • приемка траншеи под прокладку кабеля,
  • подготовка кабеля к прокладке,
  • прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
  • установка соединительных муфт,
  • засыпка кабеля мелкой землей без камней или песком,
  • защита кабеля красным глиняным кирпичом или асбоцементными плитами,
  • прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
  • составление акта скрытых работ,
  •  испытания кабельной линии и засыпка траншеи грунтом.

Прокладка кабеля в земле своими руками — технология

Эта часть материала – основная. Именно в этом разделе мы рассмотрим, как же именно прокладывается электрокабель на участке. Для простоты понимания условно разделим работы на несколько последовательных этапов.

Сначала составляем план. Без предварительной схемы нет смысла приступать к делу – это станет пустой тратой времени, а возможно и собственных сил. Берем бумагу с карандашом или компьютер и чертим схему

Задача – обозначить все необходимые для прокладки расстояния (от электролинии до дома, деревьев, кустов и прочих садовых объектов) Также важно нанести на план места установки источников света, если планируется подключение уличного освещения

Популярные статьи  Цемент и мороз – 4 совета по зимнему бетонированию

Далее воплощаем план в реальность

На данном этапе важно максимально точно перенести схему на дачный участок С помощью деревянных колышек и веревок размечается территория и роется траншея. По окончанию работ прокопанные траншеи очищаются от лежащего на их дне мусора (камней, осколков кирпичей и т

д.).

Дно тщательно трамбуется, насыпается песчаная подушка (толщиной +/- 7 сантиметров).

Берется проводник и прокладывается вдоль вырытой канавы. Настоятельно рекомендуется при прокладке линии использовать кабель АВБбШв с алюминиевыми или ВБбШв с медными жилами.

Используя мегомметр, проверяем проложенную линию электрокабеля. Задача – определить, есть ли короткое замыкание.

Теперь необходимо снять с кабеля заряд. Для этого жилы соединяются с бронирующим слоем и все замыкается на землю

Этот этап нужно выполнять, делая акцент на мерах предосторожности – используйте резиновые перчатки и резиновые сапоги. Будет лучше, если у вас найдется верный напарник

При необходимости проводка защищается с помощью пластиковой, либо же асбоцементной трубы.

Когда дело сделано – стоит сфотографировать сеть траншей

Это позволит знать наверняка, где был проложен электрический кабель. Чертеж также рекомендуется сохранить, ведь он четко демонстрирует все расстояния, учтенные в процессе прокладки.

Теперь засыпаем линию песком. Высота слоя должна составлять приблизительно 15 сантиметров. Когда песок засыпан – следует тщательно его утрамбовать.

Далее на засыпанную траншею кладется специальная сигнальная лента, указывающая на то, что под ней проложен кабель.

Поверх ленты насыпается финальный слой земли, желательно с горкой. Напоследок выполняется еще один замер с помощью мегомметра.

По сути, на этом процедура завершена. Что мы видим в итоге? Мы видим, что провести линию электрокабеля своими собственными усилиями на дачном участке достаточно просто. Наиболее трудоемкая часть работы – это копание траншеи.

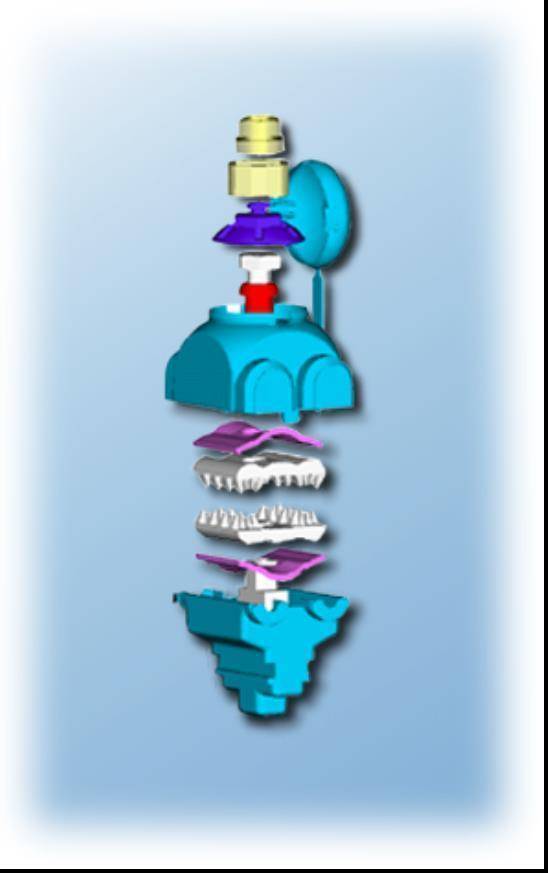

Какого типа выбрать ответвительный зажим для СИП

— обычно их называют герметичными (серия зажим SLIW, например SLIW50). Герметизация места прокола изоляции СИП достигается из-за силиконового уплотнителя вокруг контакта.

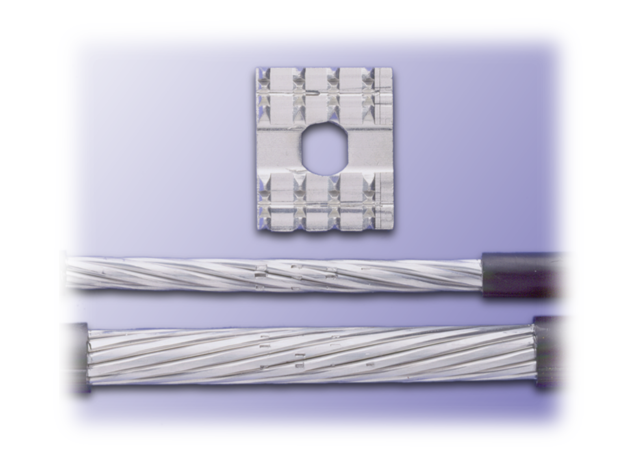

Форма их контактов вот такая:

Как проложить кабель под землей с соблюдением всех правил и нормативов

Как проложить кабель под землей с соблюдением всех правил и нормативов

ответвительный герметичный  зажим  SLIW

Прокалывающие элементы в зажимах данного типа ориентированы друг напротив друга, что , как следствие, ведет к высоким требованиям к точности усилия срыва срывной головки на центральном болте.

У некачественных производителей, данное усилие имеет большой разброс, это в свою очередь ведет к тому, что некоторые зажимы срываются слишком рано, не достигнув номинального контакта ( и монтажники вынуждены докручивать болт после срыва), или слишком поздно, что приводит к чрезмерному повреждению жилы.

( особенно это важно при ответвлении от нулевого провода СИП). В практике были случаи, что проводник попросту перерезался. Особенно часто данная проблема всплывает, когда монтажники докручивают ( а они это делают постоянно) болт уже после срыва головки, что бы гарантировано достичь контакта

Особенно часто данная проблема всплывает, когда монтажники докручивают ( а они это делают постоянно) болт уже после срыва головки, что бы гарантировано достичь контакта.

Величина переходного сопротивления в зажимах данного типа ~60 милиОм. Долговечность контакта обеспечивается пластиковым корпусом зажима.

Б) Прокалывающий зажим с контактами «плашечного» типа SLIP

Зажимы данного типа называются влагозащищенными ( т.к. место прокола герметизируется за счет формы прокалывающих зубцов и смазки.

Как проложить кабель под землей с соблюдением всех правил и нормативов

Прокалывающий зажим серии SLIP

Как проложить кабель под землей с соблюдением всех правил и нормативов

Контакт SLIP

В зажимах данного типа контактная пластина изменена. Увеличено количество контактов ( контактная площадь в 4 раза больше).

Зубцы прокалывающего элемента (верхние и нижние) ориентированы в шахматном порядке (при сжатии верхней и нижней части зубцы не попадают друг на друга). Таким образом. Как бы монтажник не крутил болт после срыва, проводник никогда не повредится до полного разрушения.

Постоянное усилие контакта обеспечивается не корпусом, как в прошлом типа, а за счет поджимных стальных пластин – пружин ( на картинке – фиолетовые) .

Переходное сопротивление данных зажимов в раза ниже- порядка 0,3 милиОм. соответственно потери на зажиме значительно меньше.

Все зажимы ENSTO можно использовать под напряжением. Все оголенные части изолированы от токоведущих частей и предусмотрена монтажная планка, которая позволяет устанавливать зажимы на СИП не касаясь их при помощи монтажного ключа ST34.

Как проложить кабель под землей с соблюдением всех правил и нормативов

Схема установки прокалывающего зажима

Какие марки электрокабелей можно использовать для прокладки под землей

ГОСТом предписано, что в землю укладывают электрокабели с дополнительной защитой от механических повреждений и повышенной влажности.  То есть, для ввода в дом от столба желательно брать бронированный электрокабель таких марок:

АВБбШв расшифровывается как (А — Алюминиевая токопроводящая жила, В — Изоляция жил из поливинилхлоридного пластиката, Б-Броня из двух стальных лент, б — Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони, Шв — Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката;

Кабель АВБбШв

ВБбШв расшифровывается как (*- отсутствие буквы А означает, что токопроводящая жила — медная, В— изоляция из ПВХ пластиката, Б— броня из стальных оцинкованных лент, б— без подушки под броней, Шв— выпрессованный ПВХ защитный шланг;

Кабель ВБбШв

ПвБШв расшифровывается как (Пв — Изоляция — сшитый ПЭ, Б — Бронепокров — стальные оцинкованные ленты, Шв — Защитный шланг — ПВХ пластикат.

Кабель ПвБШв

Так же для почвы с нормальным показателем кислотности подойдут электрокабели  ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и другие подобные изделия.

Укладка электрокабеля в химически активных почвах (болотистая местность,  солончаки, зашлакованность и замусоренность почв) возможна при наличии свинцовой брони или оболочки из алюминия. Здесь целесообразно использовать следующие виды кабельной продукции: ААПл, АСБ, ААБ2л, АВБбШп, АВБбШв, АПвБбШв АСПл, ААШв, ААБл, ААШп, ААП2л, и другие.

Для бытовых нужд подойдет обычный кабель в оболочке ПВХ, так как он прочный и герметичный. Его вполне хватит, чтобы запитать объект с небольшим количеством электроприборов (баня, хозблок, помещение для животных, душевая). Для подключения уличного освещения на участке обычно применяют NYM, СИП, ВВГ, которых хватает на несколько лет. Но все эти кабели не предназначены для подземной укладки и быстро приходят в негодность.  Более мощные кабели стоят дороже, но и служат намного дольше.  Если учитывать трудоемкость укладочных работ,  предпочтение лучше отдать специальным кабелям: ААП2л, АСБ,  АПвВГ, АСПл,  АПВГ, АПсВГ, ААБл, ААШп, ААПл, АВВГ,  ААШв и т. д. В районах вечной мерзлоты  для прокладки под землей используют специальные морозостойкие виды кабелей — ПвКШп.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
