Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

  • Дерева,
  • Металла,
  • Смешанные (дерево и металл).

Какими бывают козлы

Если немного ранее такую опору для работы можно сделать только самостоятельно, то уже сейчас они в свободном доступе в любом строительном магазине. Чаще всего козлы из магазина изготовлены из алюминия, благодаря этому они очень прочные и устойчивые, а также имеют совсем небольшой вес.

Строительные подмостки бывают двух видов:

  1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
  2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

  • Схема,
  • Рулетка ( для замеров деревянных полотен перед началом работы),
  • Пила (используется для того, чтобы распиливать доски),
  • Карандаш (для разметки),
  • Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
  • Шурупы,
  • Болты, гайки и т. д.
  • Уголок столяра,
  • Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м.

Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой.

Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

  1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
  2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
  3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
  4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
  5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

  • Штыревые,
  • Хомутовые,
  • Рамные,
  • Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Делаем складные строительные козлы из обрезков досок на дачу

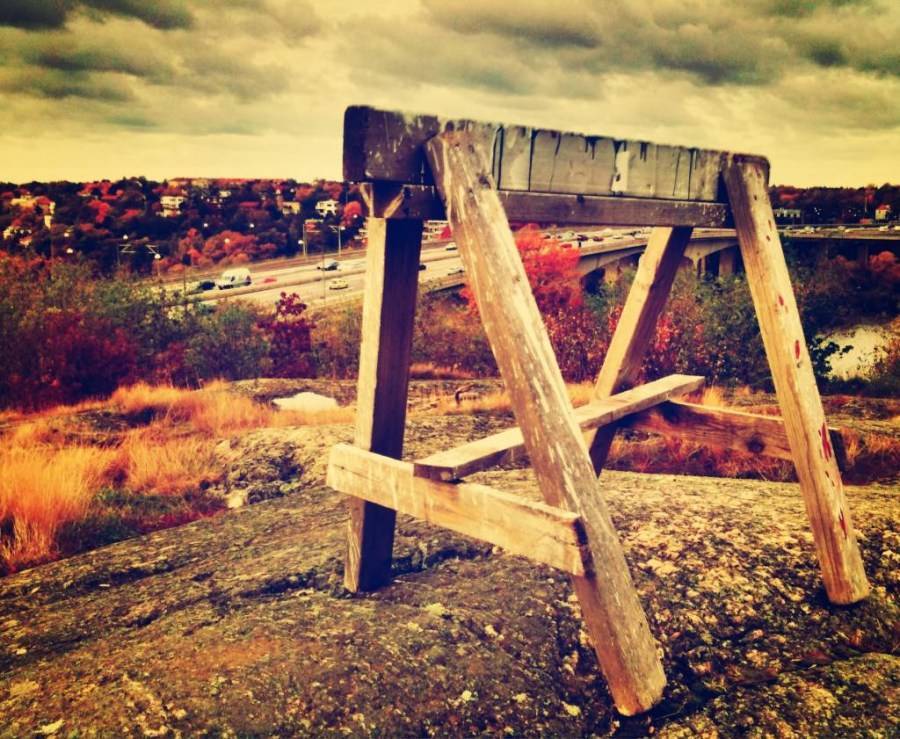

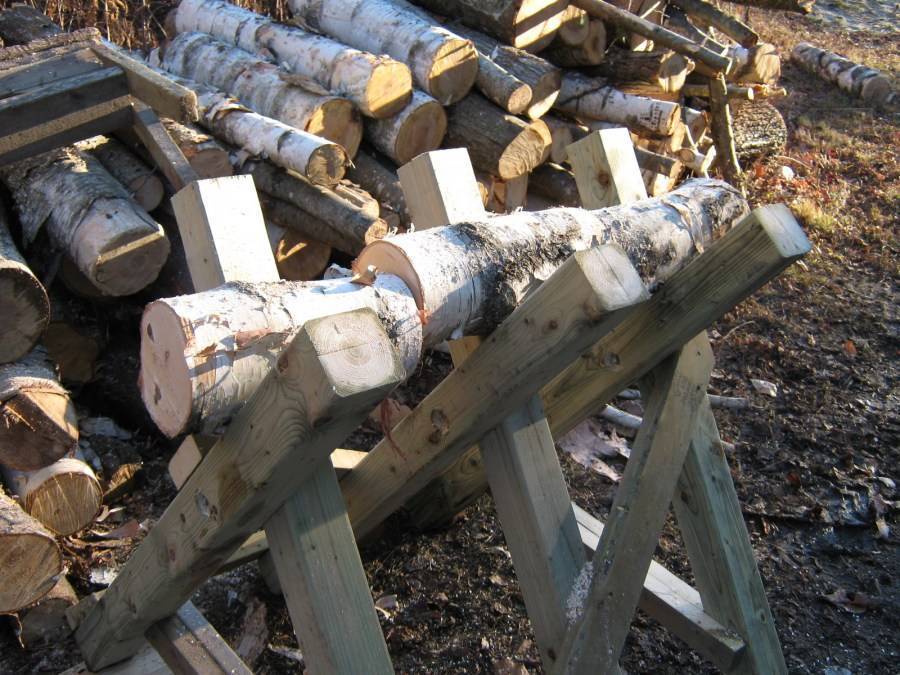

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

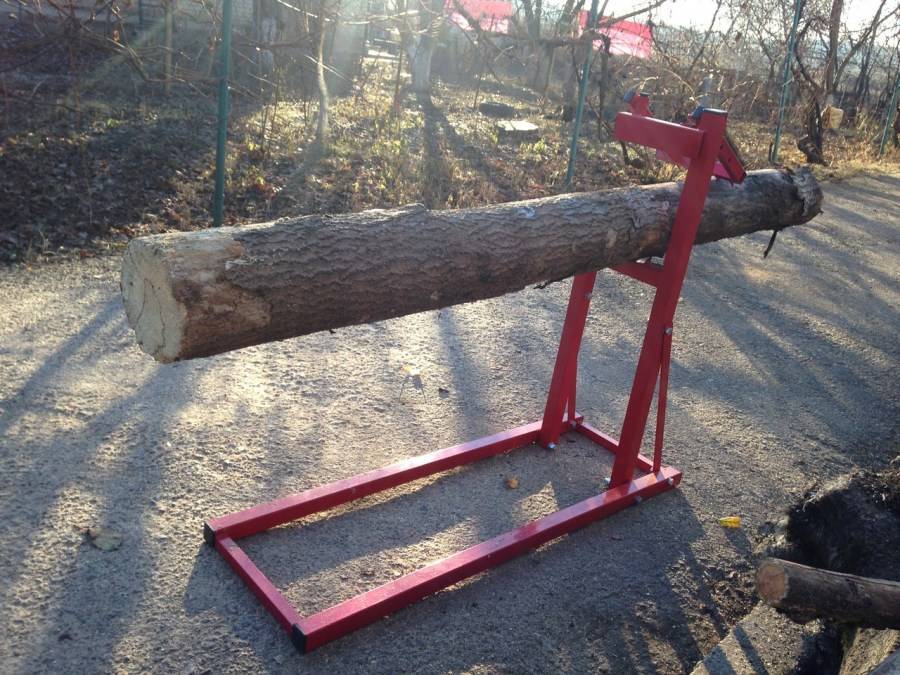

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

Делаем складные строительные козлы из обрезков досок на дачу

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

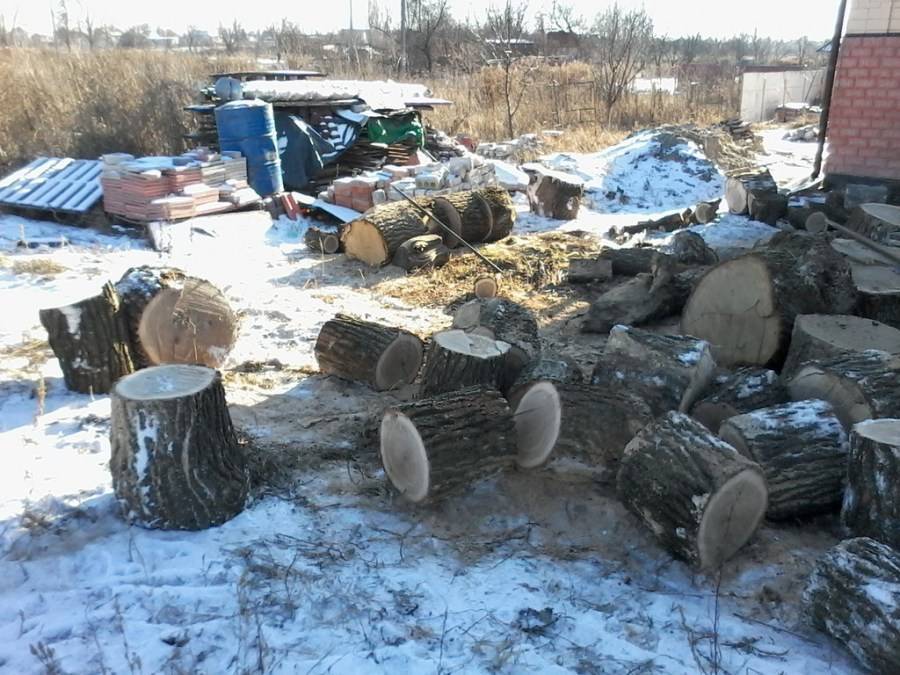

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Делаем складные строительные козлы из обрезков досок на дачу

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров

Делаем складные строительные козлы из обрезков досок на дачу

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Строительные козлы, что это

Делаем складные строительные козлы из обрезков досок на дачу

Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов. Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.

Популярные статьи  Регулировка насосной станции: самостоятельная настройка давления

Делаем складные строительные козлы из обрезков досок на дачу

Строительные козлы — практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но и иметь свободу перемещения по уровню, заданному высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:

  • деревянные строительные козлы;
  • металлические строительные козлы;
  • козлы комбинированные.

Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.

Делаем складные строительные козлы из обрезков досок на дачу

Крой заготовок

Отдельно размечаются все детали для одной стороны ножек:

  • из 2 м доски получается два элемента
  • разметка транспортиром начинается от самого края
  • на стороне 45 мм линия под 65 градусов
  • ее продолжение на торце (доска «дюймовка) линия под 80 градусов
  • крой осуществляется ножовкой с мелким зубом, так как рез происходит одновременно в двух плоскостях

Второй рез параллелен предыдущему, производится на расстоянии 0,95 м от него. Вторую ногу проще разметить, отпилить по шаблону, которым становится первая деталь.

Самой сложной операцией кроя является изготовление пропилов, в которые будет укладываться съемная опорная планка верхняя. Посадочные места размечаются следующим способом:

  • ножки располагаются на ровном участке в разложенном для эксплуатации виде (нижние опорные поверхности на одной линии, можно подпереть длинной доской)
  • пропил размечается угольником, установленным в 5 мм от края верхнего скоса ножки, линейкой, расположенной к нему под прямым углом на расстоянии 8 см

Внимание: В данном случае 8 см – это глубина, на которую опорная планка садится в паз, при указанных размерах она будет на 15 см выше ножек, а не заподлицо с ними, что позволит избежать порчи случайным контактом с режущим инструментом. Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления

Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом

Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы

Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы

Обрабатывать детали лучше перед сборкой, после высверливания отверстий достаточно нанести ЛКМ на вновь созданные поверхности, чтобы обеспечить максимальный ресурс приспособления. Красить ножки после сборки неудобно, так как ограничивается доступ к отдельным участкам досок, соприкасающихся друг с другом. Кроме краски и лака можно использовать морилки, восковые, масляные составы. Перед этим все поверхности должны быть отшлифованы.

Предлагаем ознакомиться Как быстро высушить обувь после стирки или дождя

Испытания готовых изделий большим весом

После того, как оба козла готовы, на них нужно уложить доски, на которые можно попробовать взобраться. В сегодняшнем примере нагрузка на них составила более 100 кг, однако даже малейшего перекоса не возникло. На них можно даже попрыгать, вреда это им не причинит.

Испытание весом пройдено, результат на «отлично»

По сути, можно было сделать козелки и более высокими, однако стоит помнить, что с увеличением размеров будет снижаться прочность. Если требуется подняться на большую высоту, имеет смысл установить дополнительные укосины по диагонали. При этом расположены они должны быть на элементах в разные стороны, а не в зеркальном отражении.

Такой размер идеален в соотношении «высота-устойчивость»

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Делаем складные строительные козлы из обрезков досок на дачу

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Делаем складные строительные козлы из обрезков досок на дачуЗапустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Делаем складные строительные козлы из обрезков досок на дачу

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

  • труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
  • деревянный брус не более 10 см и сечением 50х59 мм,
  • болгарка или ножовка,
  • измерительная рулетка,
  • кусочек мела,
  • аппарат для сварки, болты.

Делаем складные строительные козлы из обрезков досок на дачу

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Делаем складные строительные козлы из обрезков досок на дачу

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Делаем складные строительные козлы из обрезков досок на дачу

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Делаем складные строительные козлы из обрезков досок на дачу

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы. Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Делаем складные строительные козлы из обрезков досок на дачу
Одна из схем конструкции козлов для распилки дров

  1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
  2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
  3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
  4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
  5. Молоток для забивания гвоздей при закреплении «рогов».
  6. Стамеска.
  7. Измерительная рулетка, которой будут проводиться все замеры.
  8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Делаем складные строительные козлы из обрезков досок на дачу
Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Популярные статьи  Как правильно клеить стеклообои: правила выбора и руководство по оклеиванию

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров). Хомутовые леса — быстрый монтаж/демонтаж Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны

При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин Клиновые

При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Расчеты и материалы

Купить козлы, как складные, так и обычные, можно практически в любом специализированном магазине. Но они чаще всего имеют основу из алюминия и стоят достаточно дорого. Намного проще и дешевле сделать козлы для дачи своими руками. Это сравнительно простая конструкция, требующая наличия минимума столярных навыков от изготовителя. Кроме того, самодельные козлы не влетят вам в копеечку, их можно легко адаптировать под нужный вам строительный объект, да и в дальнейшем им тоже легко найти применение при желании.

Козлы из магазина

Собрать как металлические, так и деревянные козлы можно самостоятельно. Но мы все же рекомендуем остановиться именно на деревянном варианте. С древесиной намного проще работать, да и дешевле.

Один из первых этапов работ — проектирование и создание чертежа. Настоятельно рекомендуем не выполнять все работы «на глаз» — очень легко допустить ошибку, из-за которой конструкция у вас получится кривой и неустойчивой. Ну, или вообще не получится. Поэтому набросайте на листке бумаги подробный чертеж с указанием всех размеров, сразу же пропишите, сколько крепежа вам потребуется и сколько нужно основного материала. Также чертеж наглядно позволит увидеть, как будет выглядеть готовая конструкция.

Простой чертеж складных козел

На первом этапе важно определиться с высотой будущих козел. Обычно ее выбирают в зависимости от роста человека. Традиционно высота варьируется в пределах 75-95 см

Традиционно высота варьируется в пределах 75-95 см.

Определиться с высотой поможет и ваш любимый рабочий стол или верстак. Если у вас такой имеется и вы за ним часто работаете, чувствуете себя комфортно, то можете измерить его высоту и сделать козлы точно с такими же параметрами.

Универсальные козлы

Ножки-опоры у козел обязательно собираются под определенным углом относительно друг друга. Это позволит увеличить устойчивость конструкции. Возьмем стандартный вариант с углами 65 и 80 градусов. На основе высоты и углов наклона ножек уже можно рассчитать параметры остальных деталей. Таким образом получается, что для одного козла понадобятся:

  • ноги длиной 95 см — 4 шт;
  • верхняя опорная перекладина 90 см — 1 шт;
  • распорки — по 2 на каждую сторону.

Кроме этого, не забудьте купить крепеж. Это болты, гайки, шайбы и саморезы. Эти элементы позволят собрать надежную конструкцию. Гвозди использовать не советуем — соединения с ними менее надежны и прочны, чем с саморезами. Гайки и болты понадобятся для соединения складывающихся ног.

Древесину для козел можно купить в ближайшем строительном магазине, но вполне можно посмотреть на своей дачи всяческие обрезки. Скорее всего, они у вас есть, если вы уже выполняли какие-либо строительные работы. Доска подойдет размером 100х30 мм.

Не используйте для создания козел древесину с явными дефектами

Как мой козлик стал электрическим и подвижным

Итак, когда основная конструкция готова, нужно добавить ей дополнительные возможности для комфортной работы.

Делаем складные строительные козлы из обрезков досок на дачу
Для установки электрического удлинителя, я сделала три круглых отверстия в столешнице

Делаем складные строительные козлы из обрезков досок на дачу
Я вставила удлинитель, закрепив его снизу металлической перфорированной лентой

Делаем складные строительные козлы из обрезков досок на дачу

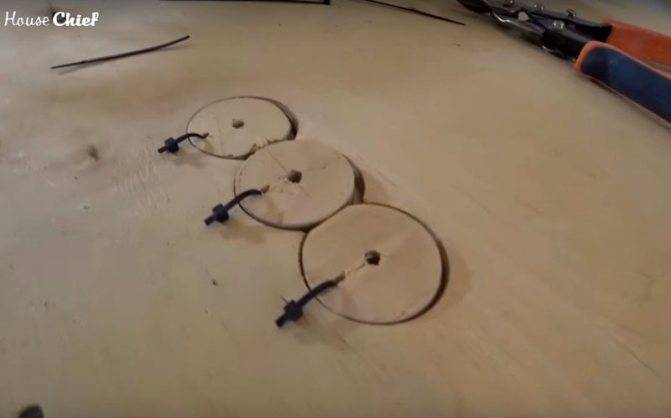

Куски фанеры, которые были срезаны специальным сверлом, использовала в качестве крышек, чтобы в розетки не попадал мусор

Я закрепила эти крышки с помощью пластиковых стяжек, продев их через просверленные отверстия.

Немого отходя от темы, скажу, что лучше всё-таки было сделать розетки сбоку от столешницы, а не на ней. Верхнее расположение, без сомнений, удобно, но меня всё время преследовала мысль, что будет, если я случайно что-нибудь пролью на этом столе, например, растворитель для краски. Мысль эта была не совсем приятной.

Делаем складные строительные козлы из обрезков досок на дачу
Для крепления длинного шнура удлинителя я приспособила 4 самореза на внутренней стороне ножек

Делаем складные строительные козлы из обрезков досок на дачу
Чтобы вилка удлинителя не болталась, сбоку прикрепила самую дешёвую розетку, какую нашла в магазине

Теперь нужно было придать моему инструменту подвижность, ведь он потребуется мне практически во всех комнатах.

Делаем складные строительные козлы из обрезков досок на дачу
Для этого с одного торца на ножках я вырезала углубления и установила вот такие небольшие колёсики. Теперь стол можно перекатывать, приподняв с одного края

Популярные статьи  Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Делаем складные строительные козлы из обрезков досок на дачу
Чтобы ножки не царапали полы, наклеила на них войлочные полоски

Делаем складные строительные козлы из обрезков досок на дачу
Козлик у меня получился прытким, так что первый опыт использования привёл к повреждению гипсокартона на стене. Чтобы избежать такого конфуза, я закруглила края столешницы

Делаем складные строительные козлы из обрезков досок на дачу
Стол получился устойчивым и удобным, я проверила это на собственном опыте

Все гениальное просто

Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность — ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.

Сборка конструкции козлов

Сначала я решил сделать две пары «ног» — опоры. Для этого отпилил в размер (по 2 метра) четыре бруска и чтобы было проще пропилить пазы (не путаться с углами пропилов) для ступенек прибил опоры будущих козлов к половым лагам сарая. Прибил, конечно, это я сказал сильно, просто нужно их зафиксировать забитыми не по самую шляпку гвоздиками, чтобы потом, эти гвозди можно было легко вытащить. Прибил бруски, соблюдая размер между ними: вверху (0.7 метра) и размер внизу (получилось 1.02 метра), после чего разметил и сделал пропилы под ступеньки. Размер между ступенями постарался сделать максимальным (для снижения количества ступеней и веса соответственно) но, чтобы забираясь туда колено к подбородку не тянуть – получился шаг в 30 см. Пропилы делал неглубокие, примерно 1 см. Не нужно сильно ослаблять конструкцию! Лишнее дерево выбрал стамеской. Пропилы конечно можно не делать, но мне нравиться, когда всё выглядит эстетично.

Размер пропила старайтесь сделать на пару миллиметров уже ширины бруска ступеней, чтобы они входили в пазы туго, не болтались.

Обязательно, острый угол бруска, там, где будет ставиться ступня, закруглите рубанком. Ниже, на фото видно.

После того как все ступеньки прикручены снимаем эту «пару ног» с удерживающих гвоздей и изнутри этой лесенки ставим для надежности фиксирующую поперечину-раскос. Её я просто отмерил по месту, отпилил и прикрутил саморезами.

Со второй парной опорой всё гораздо проще – поставил две поперечных ступеньки и закрепил таким же фиксирующим откосом, как и первую пару ног, только в противоположном направлении.

С наружных сторон «ног» вверху, там, где будет крепиться площадка, делаем пропилы под боковые бруски площадки.

Изготавливаем рабочую площадку

Для этого нам понадобится два бруска (1.65 м) и дюймовые доски напиленные в размер ширины площадки (по 70 см). Собираем щит площадки фиксируя доски к брускам саморезами.

Важно! Между досками щита оставляйте небольшой зазор 5-10 мм, чтобы было, куда стекать дождевой воде

Собираем воедино строительные козлы

Теперь осталось собрать три части воедино. Эти работы будет удобнее проводить «на боку». Вставляем в пропилы брусков площадки верхние концы «ног-лестницы» и фиксируем их пока одним саморезом с каждой стороны, чтобы они могли как бы «болтаться» изменяя угол.

Ту же операцию проводим со второй парой «ног».

Ну вот, теперь можно поставить ещё пока недоделанные козлы в рабочее положение. Разводя или сводя опорные бруски меняем градус их наклона и добиваемся устойчивого положения козлов на земле.

Для закрепления результата следует сразу установить распорку-ограничитель между опорой со ступеньками и второй парой «ног», чтобы они не разъезжались.

Теперь можно закрутить еще по одному саморезу в местах крепления рабочей площадки к опорам, а также установить еще один боковой раскос-фиксатор. Лишние торчащие концы бруска-раскоса отпиливаем.

Теперь следует строительные козлы положить на бок и торцы брусков, которые опираются на землю срезать под нужным углом к земле. Также, можно приделать небольшие перильца, это по желанию. Мне, как-то комфортнее ощущать хоть и слабенькую, но опору!

Так что проверку они вынесли на «отлично», хотя получились, конечно, тяжеловаты – одному двигать их нелегко, хоть со временем древесина высохла. Для передвижения по рыхлой земле или песку можно подкладывать под ножки куски линолеума, как на фото ниже.

Любые ремонтные и строительные работы должны проходить на высоте. В смысле переносном — это по умолчанию, а бывает и такое, что приходится буквально подниматься выше своих возможностей. Физически. На высоту. И первое, к чему тянется рука — к стремянке. Все бы хорошо, только стремянка настолько ограничивает свободу действий, что не каждая работа стает возможной. А вот строительные подмостки, или козлы, совсем другое дело. На них и с помощником можно поместиться и пристроить необходимое оборудование или материал, который должен быть под руками. Козлостроительная промышленность еще не на достаточном уровне развития, поэтому приходится мастерить подмостки самостоятельно.

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

  • ноги (4 шт.) – 0,95 м
  • перекладина верхняя – 0,9 м
  • распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Делаем складные строительные козлы из обрезков досок на дачу

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

  • доска 95 х 45 мм – 5 штук по 2 м
  • доска 90 х 20 мм – 1 штука 2 м
  • доска 90 х20 – 1 штука 3 м
  • болт мебельный М10 х 100 с гайкой – 4 штуки
  • шайбы М10 – 12 штук
  • саморезы 4 х 45 – 50 штук (по дереву)
  • ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

  • ремень – 140 руб. (2 шт. в упаковке)
  • болты в комплекте – 75 руб.
  • саморезы – 30 руб.
  • доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Предлагаем ознакомиться Как сделать ликер из винограда

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

  • труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
  • деревянный брус не более 10 см и сечением 50х59 мм,
  • болгарка или ножовка,
  • измерительная рулетка,
  • кусочек мела,
  • аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
