Как выкопать колодец: выбираем место на даче и делаем своими руками

На какую глубину рыть колодец

Как сделать «правильный» колодец, чтобы в нем всегда была вода? Его глубина зависит только от природных факторов. Поэтому определить заранее, сколько колец понадобится, очень сложно. Приблизительный ориентир могут дать сооружения, расположенные вблизи, к примеру, у соседей, но и эти данные будут неточны. Метода, который может точно сказать о будущей глубине, к сожалению, пока не существует.

В среднем глубина шахтного колодца составляет 5-12 м

Для подсчета требуемого количества бетонных колец и глубины шахты проводят пробное бурение. С помощью него определяют плотность грунта, его состав, а также наличие вблизи известковых плит. Но и оно точного результата дать не может.

Водоносные пласты на схемах внешне выглядят как полосы, проходящие под землей горизонтально или под небольшим наклоном. Водосборная часть колодца может находиться лишь на его верхней границе (кровле пласта), по центру или на самом дне (подошве пласта).

Для получения чистой воды шахта должна уходить до второго или даже третьего водоносных слоев. Первым из них является верховодка – вода, скапливаемая вблизи поверхности. Ее уровень всегда нестабилен, плюс она легко загрязняется. Используют ее лишь для полива. При рытье же питьевого колодца этот слой необходимо пройти и углубиться вниз.

Выемку грунта продолжают до тех пор, пока жилы не будут хорошо видны, а вода не начнет поступать в котлован в достаточном количестве. Его необходимо оставить на сутки, а на второй день проверить ее прибытие. Если высота слоя воды составляет не менее 1,5 м, копку можно прекращать и приступать к раскачке (очистке) от взвесей грунта.

Чтобы не рисковать, лучше в этом случае воспользоваться услугами специалистов. Цена сооружения колодца «под ключ» в разных районах может варьироваться, поэтому ее лучше уточнить в конкретной организации.

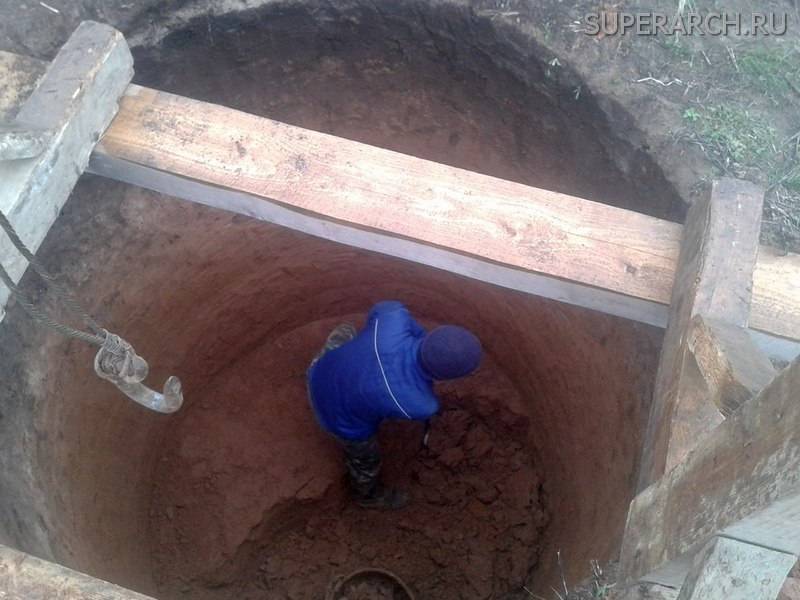

Создание шахты открытым методом

Перед тем, как своими руками вырыть колодец, необходимо выяснить тип грунта и определиться с подходящим способом создания шахты. Применяют два способа: открытый и закрытый. Оба варианта значительно отличаются и у каждого из них имеются собственные нюансы.

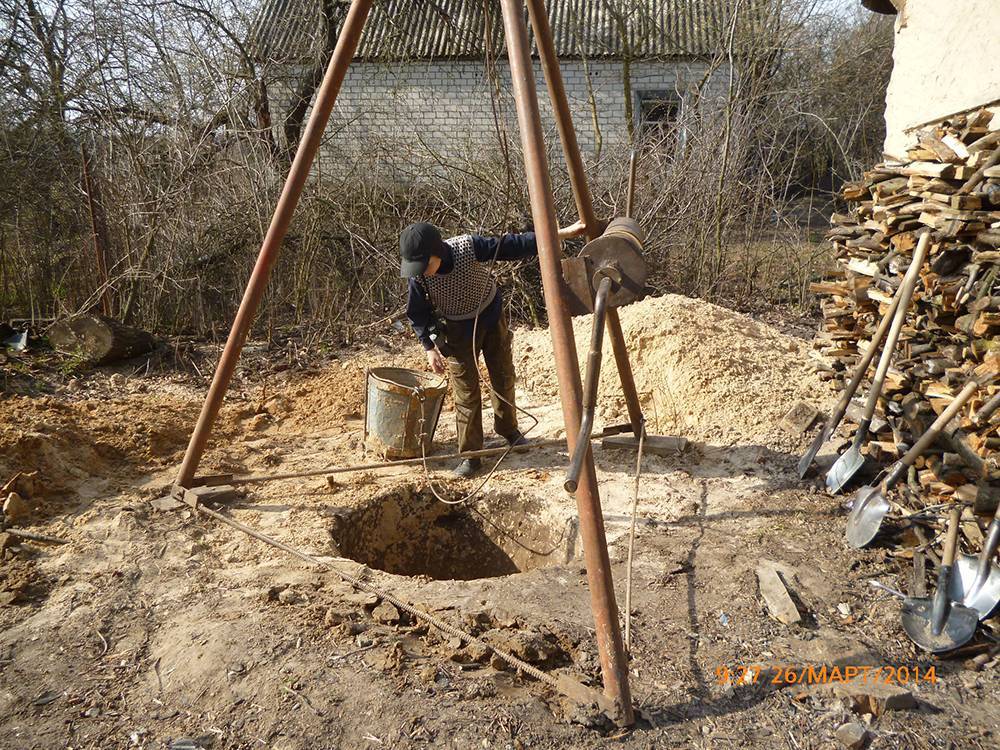

Способ первый – открытый. Он отличается удобством и простотой. При его реализации сначала следует вырыть на требуемую глубину шахту, а затем смонтировать бетонные кольца. Эта технология лучше подходит для участков, где преобладает плотный грунт, не склонный к осыпанию.

Как выкопать колодец: выбираем место на даче и делаем своими руками

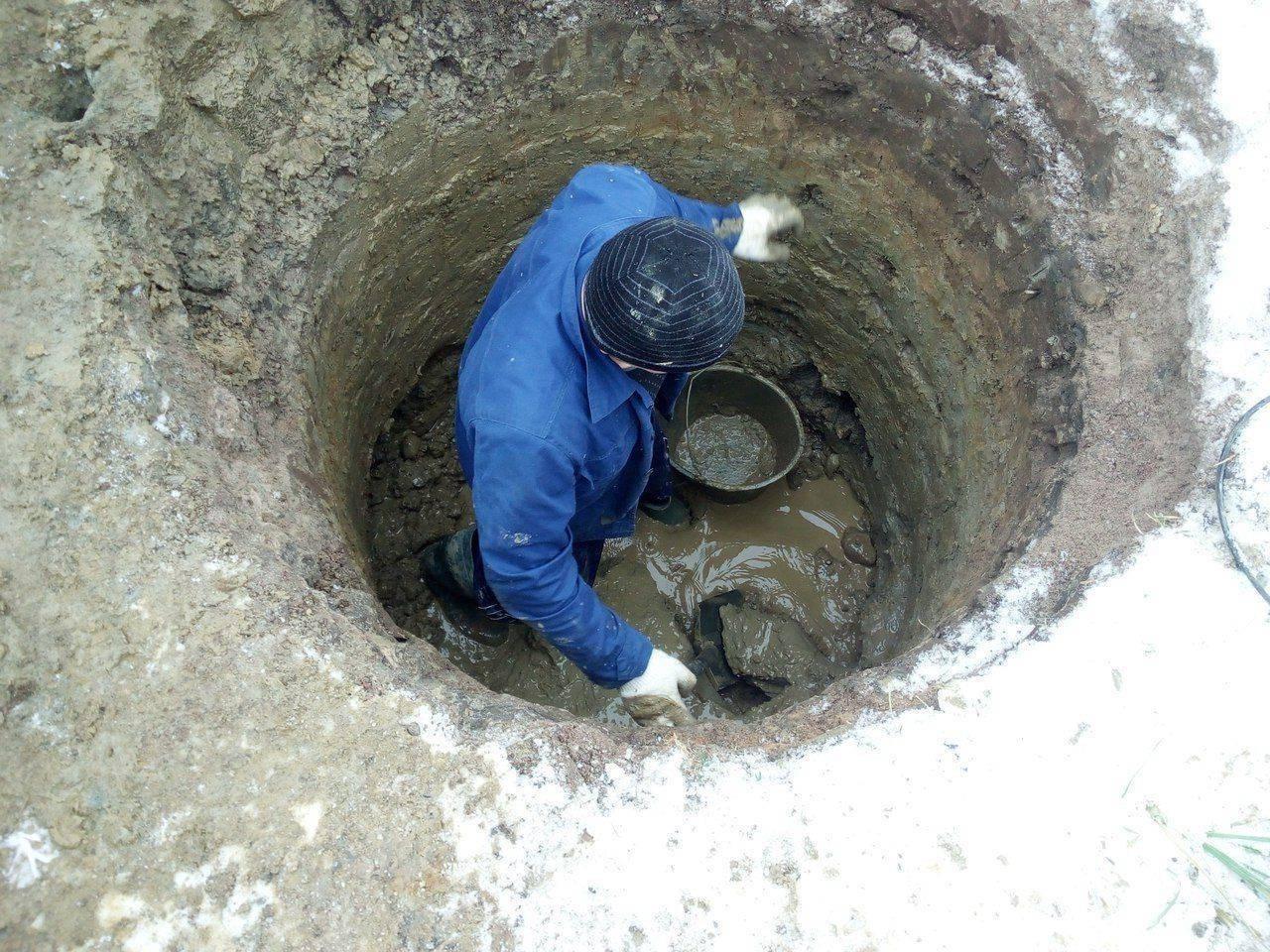

Шахту продолжают выкапывать до достижения водоносного горизонта. При необходимости стенки начинают укреплять по мере заглубления в землю. Диаметр выкапываемой ямы должен превышать расчетные размеры сооружаемой конструкции. После того, как шахта готова, приступают к оформлению ее стен, дна.

Как сделать шахту из бетонных колец?

Процесс изготовления и установка колец своими руками – трудоемкий этап работы. Железобетонные колодцы изготавливаются в такой последовательности:

  1. Выполняется разметка на участке.
  2. Ровняется дно. Диаметра до 1,5 м хватит.
  3. Бетонный колодец погружается после выемки грунта на высоту кольца с помощью треноги или лебедки.
  4. Монтируется первое кольцо, все время делаются замеры.
  5. По мере заглубления устанавливается второе, и так далее. При помощи лома выравниваем.
  6. Герметизация колодца изнутри может производиться посредством резинового жгута, который помещается в щель между кольцами. Если есть петли, то они загибаются во внутрь.
  7. Обустраивается фильтр на дне источника.
  8. Выполняется защита от грунтовых вод. Гидроизоляция делается посредством специальных мастик.
  9. Прежде чем замазать швы между кольцами, необходимо соединить их анкерами.

Перед тем как копать колодец вручную, необходимо иметь точный диаметр бетонного кольца. Котлован под железобетонные колодцы должен быть по ширине больше на 200 мм. В процессе того, как выкапывается яма, обязательно проверяйте уровнем, шахта должна быть ровной по вертикали. По мере того как самостоятельно выкапывается яма под железо-бетонные кольца, грунт постепенно поднимается вверх. Всё происходит поэтапно, ведро опускается вниз и поднимается по лебедке.

Если встречается валун, то по возможности его убирают. Хотя в некоторых случаях шахту засыпают и обустраивают в другом месте.

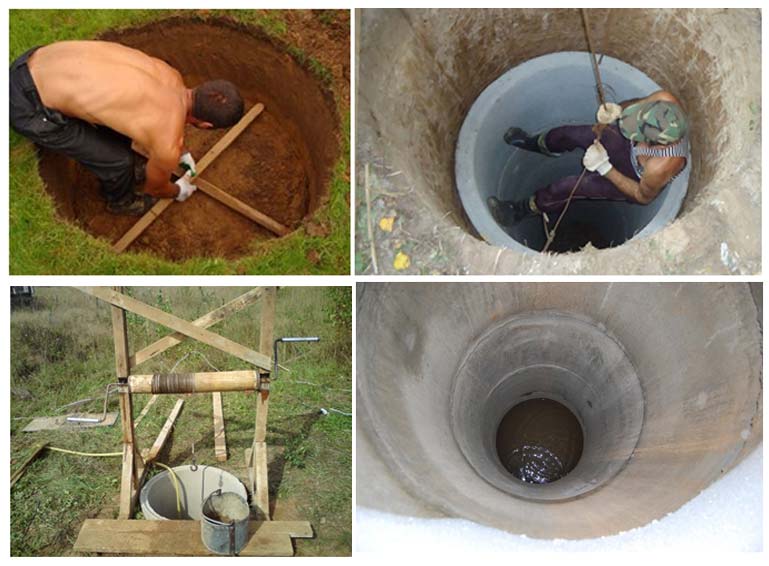

Просаживание всего ствола колодца идет по мере выборки грунта

Этот метод не считается оптимальным, так как имеет немало недостатков. Так, большой проблемой при проходке может стать крупный валун, попавший под стенку кольца – вытащить его будет непросто, а иногда даже невозможно. Но с другой стороны, для монтажа очередных колец не требуется сложной подъемной техники, так как он проводится всегда вверху.

2. Второй способ называется «открытым» и подразумевает выкапывание шахты на всю требуемую глубину с последующей установкой колец. Недостатки – гораздо больший объем выбираемого грунта, сложности с монтажом и скреплением колец (работа проводится на значительной глубине), всегда есть опасность осыпания или даже обрушения стенок шахты, особенно, когда начинаются неустойчивые водоносные слои или же в стенке пробивается плывун – источник «верховодки».

Как выкопать колодец: выбираем место на даче и делаем своими руками

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Популярные статьи  Как сделать деревянный забор на даче своими руками

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной
Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Тип и строение

Итак, определившись с местом и временем, когда можно пробурить колодец, следует решить, как именно будет выполняться процесс копки и другие важные нюансы.

Тип колодезной шахты

Монтаж колодцев может осуществляться абсолютно по разной технологии. Так, существуют его такие разновидности:

  • Буровой.
  • Трубчатый.
  • Шахтный.
  • Родниковый или ключевой.

Самый сложный в реализации – трубчатый, особенно если сравнивать с шахтной технологией. Последний можно копать самому без привлечения специалистов. За счет этого можно подкорректировать свою глубину колодцу и необходимую ширину. При наличье шахты, гораздо легче работать киркой, ломиком и даже лопатой. Что касается трубчатого типа то это идеальное решение для случаев, когда водоносный слой располагается поблизости. Все виды колодцев для воды имеют свои плюсы и минусы, выбирайте наиболее доступный для ваших обстоятельств.

Шахтного типа различаются по наполняемости:

  1. Мелкие/глубокие.
  2. Неполные/полные.

При обустройстве полных обязательно сооружается зумпф. Его наличие будет обеспечивать заполнение шахты водой, а в период засухи будет поддерживаться водный баланс. В большинстве случаев шахта сооружается из бетонных колец. Сделать деревянный колодец своими руками уже не рентабельно по причине сложности и наличья более простой технологии копки колодца. А если и принимается такое решение, то колодец из дерева должен быть выполнен на высоком уровне и использоваться негниющая древесина. Однако наиболее современным и технологичным решением – является строительство колодца из бетонных колец.

Итак, шахтный тип источника состоит из следующих элементов:

  • Ствол. Преимущественно, это колодец из бетонных колец, большая часть находящихся в почве.
  • Водоприемник или зумпф. Основная цель по сбору и хранению воды.
  • Оголовок. Видимая часть строения.

Как определить водоносный горизонт

Определить наличие водоносного слоя можно в процессе копания колодца своими руками. Для этого можно ориентироваться на грунт, который поднимается на поверхность почвы. В большинстве случаев вода располагается между двумя слоями: глины и известняка. Водоносный слой преимущественно песок. Песочных слоев может быть несколько. И если при процессе копки колодца пошел песок, это указывает на приближение к водоносному горизонту.

Как выкопать колодец: выбираем место на даче и делаем своими руками

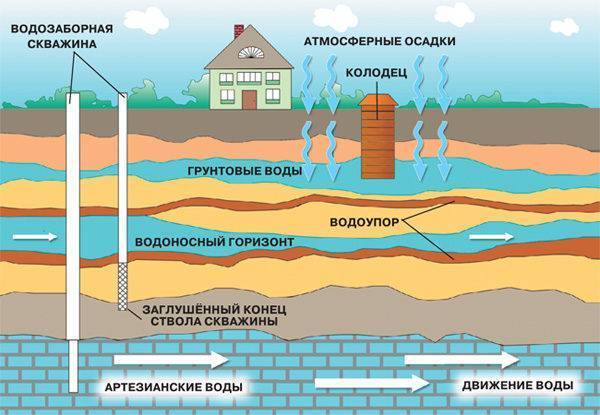

Схема пресных подземных вод

Как только на дно начала поступать вода, то необходимо рыть еще немного

Однако важно его не проскочить, так как придется рыть до следующего водоносного горизонта. И хотя там вода будет лучшего качества, неизвестно, как глубоко необходимо выкопать колодец на даче

После достижения в водоносный слой, источник необходимо прокачать. Если скорость прибытия воды слабая, то рытье колодца необходимо продолжить. При этом в процессе копки необходимо постоянно откачивать воду помпой.

Донный фильтр в колодец

Устройство колодца обязательно включает донный фильтр. Без него вода не будет чистой, так как с дна будет постоянно подниматься песок и ил. Более того, если копка колодцев осуществляется на плывуне, то без фильтра он вовсе может обмелеть и зарасти.

Не следует спешить и при условии, если жидкость слегка замутненная, так как с этим вполне могут справиться фильтры очистки воды. Это важный нюанс, так как сооружение донного фильтра занимает определенный объем и снижает дебет источника. Если же на дне мягкая глина, которая постоянно приносит в воду сильные замутнения, то изготовление донного фильтра является первостепенной задачей.

Строить колодец вместе с донным фильтром следует в такой последовательности:

  1. На дно выкладываете крупный щебень и камни в диаметре до 200 мм.
  2. Сверху высыпаете гравий фракции до 30 мм толщиной до 200 мм.
  3. Верхний слой – речной гравий, толщиной до 150 мм.

Так, дачный колодец будет иметь донный фильтр, общей толщиной около 500 мм. Но такое сооружение таит в себе и другую опасность. Через такое дно может просачиваться песок. Как следствие, это может негативно сказаться на насосном оборудовании. Решением проблемы, является установка обратного донного фильтра в колодцы на даче. Технология сводится к следующему:

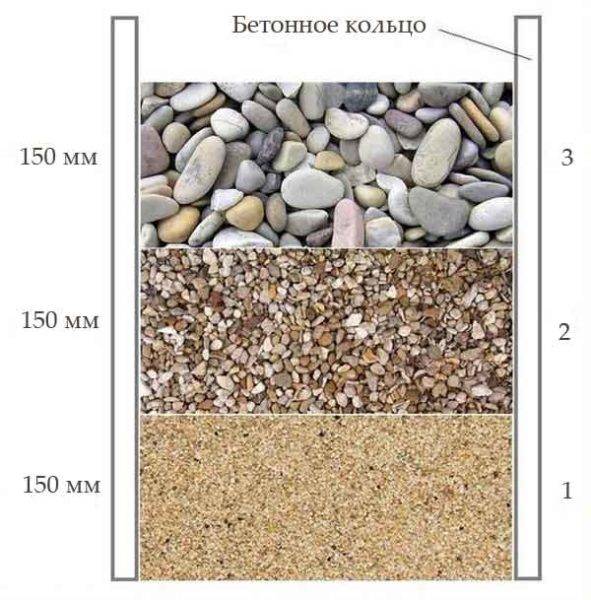

  1. Первым слоем насыпается речной песок.
  2. Второй слой – речная галька, фракцией до 10 мм.
  3. Третий (последний) слой – крупная галька и гравий, фракцией от 50 мм.

Если же строительство колодца осуществляется на плывуне, то в качестве донного фильтра используется деревянный щит из дуба или осины. В нем необходимо сделать отверстия, диаметром 10 мм. Потом обязательно оборачивается геотекстилем и укладывается на дно. Сверху прижимается тяжелыми камнями и присыпается мелкой галькой, слоем до 300 мм.

Популярные статьи  Гардеробная из кладовки своими руками: системы хранения вещей для гардеробной и советы от мастеров

Как выкопать колодец: выбираем место на даче и делаем своими руками

Когда лучше копать колодец на даче?

  • Благоприятное время для работ – время, когда подземные воды находятся на максимальной глубине.
  • В этот период воды, проступившие на дне шахты, будут показывать именно уровень грунтовых вод, которые потом заполнят колодец на даче и будут давать достаточно воды.
  • Если же это сезон дождей и повышенной влажности, неспециалист может принять появившуюся в шахте поверхностную воду за грунтовый водоносный слой, что может привести к недостаточному водоснабжению колодца, его высыханию.
  • Поэтому лучшим временем для копания колодца на участке считается время засухи летом, либо зима, до таяния снегов. Однако, зимой копать трудно, так как земля промерзает, да и температура воздуха не очень комфортная для земляных работ.
  • А летняя засуха – период непостоянный, в любой момент могут начаться дожди и наступить увлажнение почвы.

Специалисты же рекомендуют для самостоятельного выкапывания колодца начало осени. Для этого есть много причин:

  • Урожай практически собран и копка колодца не мешает грядкам.
  • В это время нет интенсивных огородных работ и появляется свободное время, которое можно посвятить копке колодца.
  • Это время, когда еще нет интенсивных дождей и заморозков, которые могут препятствовать работам.
  • Время благоприятно для того чтобы не только выкопать колодец, но и заизолировать, утеплить шахту, установить сруб, ворот или насос.

Необходимые инструменты и материалы

Колодцы могут создаваться из различных материалов. Например, из камня или кирпича, но такие варианты не особенно популярны из-за своих высоких финансовых и трудовых затрат. Поэтому сегодня пользуется большим спросом постройка колодца из железобетонных колец.

Что касается размера, то желательно использовать кольца в диаметре 100-150 см. Это оптимальная окружность, которая позволит человеку свободно находиться внутри.

При монтаже бетонных колец следует соблюдать правила техники безопасности

Что еще понадобится, чтобы вручную выкопать колодец:

  • Лопаты штыковые с короткими ручками;
  • Ведра и устройство для их подъема из ямы (здесь можно использовать обычную веревку с крючком);
  • Лебедка для опускания бетонных колец в шахту;
  • Лестница на глубину копания.

Из материалов еще пригодятся ингредиенты для замеса цемента, а также гравий, галька и щебень для обустройства донного фильтра.

Как устроен колодец

До начала работ нужно составить четкое представление об устройстве водяного колодца.

Он состоит из четырех основных частей:

  • оголовок – часть колодца, выступающая над поверхностью грунта;
  • ствол – основная шахта колодца;
  • водоприемник – располагается в нижней части колодца, именно в нем собирается вода;
  • зумпф – часть колодца, служащая для дополнительного накопления воды.

Зумпф не является обязательной частью колодца. При необходимости можно просто углубить водоприемник, глубина которого обычно зависит от потребности в воде и составляет 1 – 2 м.

Вода может поступать в колодец несколькими способами:

  • через дно и боковые стенки – несовершенный колодец;
  • через боковые стенки – совершенный колодец;
  • через боковые стенки и скапливается в зумпфе – совершенный колодец с зумпфом.

В большинстве случаев для обеспечения участка водой устраивают несовершенный колодец.

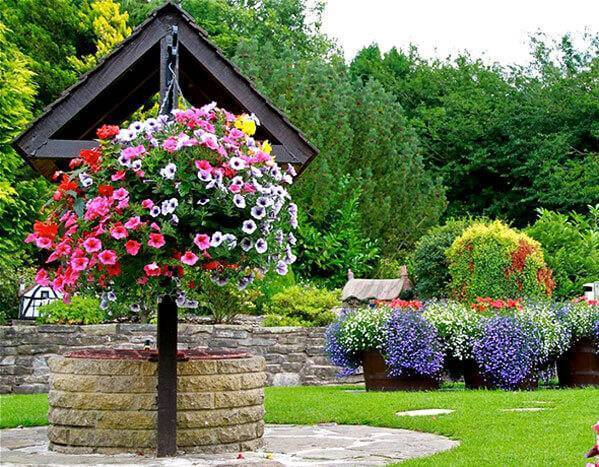

Благоустройство колодца

Благоустройство колодца связано, в первую очередь, с качеством родниковой воды. Стекая струйкой по склону, она, вероятно, будет содержать частицы грунта, мусора и т. д. Для того чтобы получить колодец с чистой водой необходимо провести ряд мероприятий. Прежде всего, стоит оборудовать стоки, по которому струи воды будут протекать свободно, не собирая на своем пути различный мусор.

Как выкопать колодец: выбираем место на даче и делаем своими руками

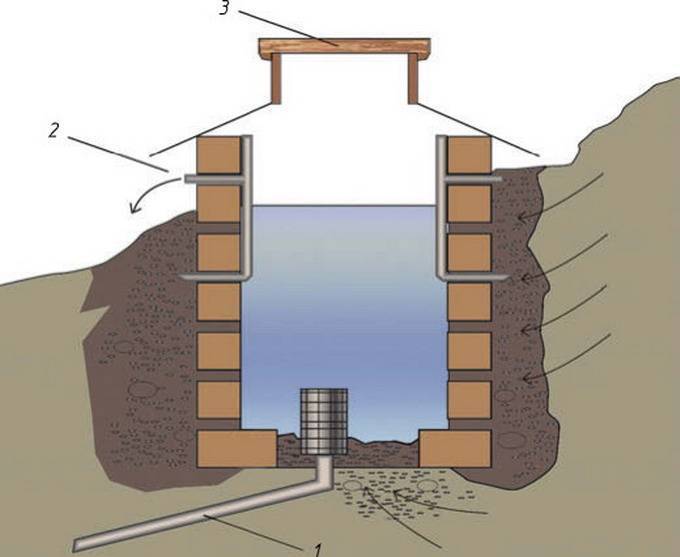

Нисходящий ключевой колодец на фото: 1 — пластиковая труба с фильтром; 2 — переливное отверстие; 3 — люк.

Ключевые колодцы экономичны в своем оборудовании. Сруб, устанавливаемый в подготовленном углублении, может быть выполнен из различных материалов. На дно обязательно укладывают покрытие из кирпича, камня, бетона или дерева. Кроме того, устанавливают перегородку, чтобы вода могла отстояться и поступить наверх уже очищенной от ила и песка.

Один из самых старинных способов добычи воды — шахтный колодец. Сегодня он вновь популярен благодаря использованию электронасосов центробежного или вибрационного типа для водоподъема. Традиционные ворот и ведро остались лишь как элементы декора или на случай аварийной ситуации. Тем не менее, многие хозяева оформляют свои колодцы именно в этно-стиле, украшая резными орнаментами.

Шахтный колодец устанавливают на глубину залегания водоносных слоев (до 20 м), для работы используют подручные инструменты — кирку и лопату. Размер сруба шахтного колодца в поперечном сечении от 1×1 до 1,5х 1,5 м. Удобнее работать в шахте большего сечения. Бревна берут диаметром 12-18 см в зависимости от глубины колодца. Изготовленный сруб заглубляют в водоносные слои грунта на 1,5-2 м с тем расчетом, чтобы вода на глубине могла отстояться, и ее чистый слой составлял не менее 1 м.

Часть колодца, расположенная над землей, называется оголовком. Его строят высотой 0,8-1 м и закрывают крышкой, которая предохраняет колодец от попадания мусора, а зимой предотвращает обледенение и промерзание.

Та часть колодца, что расположена под землей, называется стволом и представляет собой шахту, спускающуюся вниз. Стенки шахты укрепляют сверху деревянным срубом. Форма подземной части колодца может быть разнообразной. Считается, что круглая самая удобная, а квадратная самая простая для строительства. Бывают также шахты прямоугольные или шестигранные.

На первоначальном этапе выполняют сборку сруба. После этого на местности размечают шахту и глиняный замок и приступают к выемке грунта. Собранный сруб опускают в вырытую яму на глубину 2 м. Заблаговременно изготовленные венцы укладывают друг на друга как можно плотнее, чтобы между ними не могла просочиться вода или попасть частицы грунта. Бревна подгоняют, внутренние стороны венца обтесывают. Для изготовления нижней части сруба, где собирается и хранится вода, используют прочные и долговечные породы древесины — дуб, ольху или вяз. Они не влияют на изменение вкуса, цвета и запаха воды. Глубина нижней части колодца составляет от 0,75 до 2 м.

В нижней части ствола за счет небольшого поступления воды образуется запас жидкости. Эта часть колодца называется зумпфом. Она располагается ниже водоносного пласта.

Независимо от того, насколько глубока шахта колодца, оголовок и водоприемная часть имеют постоянные размеры. Высота ствола колодца может меняться.

Процесс выкапывания колодца

Приступим к непосредственному выполнению строительных работ. Вся работа делается полностью своими руками, при этом не стоит забывать о технике безопасности.
Видео а этой статье покажет весь процесс выполнения работы.

Популярные статьи  Водоем своими руками

Первый вариант

Так выполнять работу можно, если у вас почва просыпается и вы не можете сделать сразу ямы в полную величину.

Итак:

  • На месте расположения будущего колодца осуществляем разметку таким образом, чтобы диаметр колодца превышал на 10 см диаметр применяемых колец из бетона. Яму выкапывают на глубину, позволяющую первому кольцу погрузиться не до конца. Над поверхностью земли должно остаться 8-10 см;
  • На тележке, высота которой также 8-10 см, бетонное кольцо подвозится к шахте и опускается вертикально. Не допускайте перекашивания кольца, поскольку это отразится на качестве всей конструкции. Затем помещаем следующее бетонное кольцо, осуществляя крепеж посредством трех скоб;
  • По центру делаем яму глубже на 80 см. Дальше яму вкруговую нужно обкопать, чтобы бетонное кольцо опустилось в грунт посредством своей тяжести. Если земля мягкая, то ее снимают сначала в центре кольца, если земля твердая, то ее убирают вначале под самим кольцом, чтобы ничего не мешало его опусканию. Затем, когда кольцо опустится и осядет, вынимают землю в центре;
  • Стыковка бетонных колец обеспечивается герметичностью при помощи прокладывания засмоленной веревки-пеньки, которую затем обрабатывают раствором на основе цемента и песка. Кольца опускаем в шахту до тех пор, пока на дне колодца не появится вода. Появившуюся воду с песком вынимают из колодезной шахты. Колодец в течение 12 часов будет заполняться водой;
  • На следующий день необходимо опять удалить воду из колодца. Чистку осуществляют до полного очищения воды. Затем колодец накрывают и не трогают в течение суток;
  • После этого опять выкачивают воду с песком, кладут на дно колодца фильтрующий гравий или щебень. Сначала 10-15 см мелкой фракции, потом 30-40 см гравия покрупнее. Допустимый уровень колодезной воды – 1,5 метра. Это больше одного бетонного кольца;
  • Расстояние между стенками ямы и колодезной шахты нужно засыпать смесью из гравия и песка, на поверхности земли закрепляют глиной и засыпают песком. Глина не даст попасть в колодец дождевой воде, а также талому снегу в зимний период времени.

Второй вариант

Такое выполнение работ прекрасно подойдет для почвы, которая не просыпается и вы можете делать работу открытым методом:

Сначала делаем отверстие в земле. Оно по диаметру должно быть больше кольца примерно на 50-т см;
Теперь следует подвезти второе кольцо и опустить его в яму. Для этого лучше всего применить кран. Это наименее безопасно. Хотя некоторые и делают блочные конструкции и при помощи их выполняют эту работу

Но при их изготовлении следует уделить особое внимание тих надежности. Ведь кольцо не так и мало весит;. Применение блоков для опускания кольца

Применение блоков для опускания кольца

  • Теперь надо положить по контуру уплотнительную ленту и после этого установить второе кольцо. Так делаем до самого верха;
  • Скрепление колец делается при помощи металлических скоб для колодца.

Как рыть колодцы зимой

Копание колодца зимой

Инструкция указывает, что иногда по ряду причин колодец лучше копать зимой.

Причинами для этого могут быть:

  • Самый низкий уровень грунтовых вод, значит, летом не высохнет.
  • Зимой проще найти рабочую силу.
  • Стоимость строительных материалов и самих колец значительно ниже.

Недостатками при этом могут быть:

  • Расчистка от снега дороги для доставки грузов.
  • Обеспечение строителей теплым жильем.

Известно, что в зимний период земля промерзает примерно на один метр, что отогреть не очень сложно или отбить молотками.

Последующие действия такие же, как в другие времена года. Шахту можно углубить на три кольца ниже, что даст возможность пользоваться водой круглый год, а вновь выкопанным колодцем можно будет уже весной пользоваться.

Герметизация швов

После установки колец надо сделать герметизацию швов. Это надо, чтобы верхние сточные воды не проникали в колодец.

Делаем герметизацию швов

Итак:

  • Делаем цементный раствор. В его состав входит песок и цемент. Для М300 применяем пропорцию 1/3;
  • Замазываем шов из нутри кольца при помощи шпателя;
  • После полного застывания некоторые рекомендуют обработать покрытие жидким стеклом.

Теперь вы видите, что цена вопроса питьевой воды в доме, не такая и большая. Самое главное следовать правилам выполнения работы.

Метод лозоходства

Существует миф, что водоносные слои могут залегать абсолютно в любом месте. Часто владельцы дачных участков вырывают шахту впустую, не имея представления о том, что в метре от выкопанной ямы присутствует вода.

  • Для нахождения водоносных слоёв применяется способ лозоходства. Ранее нахождение воды можно было определить при помощи веток калины либо вербы.
  • Сейчас вместо них используют толстую медную или алюминиевую проволоку, загнутую под углом в 90 градусов. При обнаружении грунтовых вод, проволоки скрещиваются.
  • Также на наличие водоносных слоёв может указывать количество и цвет зелени. Около воды она наиболее яркая.
  • Близ грунтовых вод часто растут верба, крапива, мать-и-мачеха, лапчатка, клён, ива, береза.

После обнаружения предположительного места залегания грунтовых вод, осуществляется бурение. Можно применить простой садовый бур. Скважина должна составлять примерно 7-10 м. По прохождении заданной глубины должна появиться влага, что говорит о том, что расположение грунтовых вод правильно вычислено.

Тем, кто опасается использовать старые способы определения воды, лучше обратиться в геологоразведочную компанию. Они располагают большим количеством специальных приборов, которые способны распознать место расположения грунтовых вод.
