Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Содержание

Области применения в осветительных системах

Для организации освещения можно применять как провода, так и кабели, в зависимости от условий:

  • для проводки в помещениях удобно применять кабели – три проводника (фаза, ноль, заземление) прокладываются одновременно;
  • проводами можно вести монтаж в распределительных щитках или разводку там, где кабель прокладывать сложно;
  • на улице применяют, большей частью, кабели – из-за повышенной механической прочности, защищенности токопроводящих жил, а также по причине упомянутого удобства;
  • при прокладке подвесным способом (воздушные линии и т.п.) удобно применять СИП – не требуется дополнительного троса.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру “нг”, думая что она гарантирует именно “не горючесть” кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него. Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры – это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий

Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Буквенные обозначения

«А», стоящая первой-проводник выполнен из алюминия; если буква отсутствует — проводник выполнен из меди. Последующие буквы поясняют материал, из которого образован верхний изоляционный слой:

  • «П» — полиэтиленовая изоляция;
  • «В» — из поливинилхлорида;
  • «Р» — из резины;

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Наличие буквы «К» в комбинации показывает наличие контрольного кабеля, буквы « ВШ»-герметичное покрытие.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Наиболее распространенными разновидностями проводов для электропроводки в помещениях являются следующие:

  • ВВГ — проводка с медным проводником, выполненная в круглой или плоской форме.Разработаны пожаробезопасные разновидности этих проводов.
  • АВВГ — выполнен из алюминия, устойчив к возгоранию.
  • NYM — медный проводка в круглой основе с одной жилой.Обладает пониженной горючестью и выделением дыма.
  • ПВС — медный кабель с несколькими жильными составляющими; используется в монтажных работах приборов или проводов внутри квартир.
  • ШВВП — проводка с медным проводником сплющенной формы, имеют многопроволочный проводник; необходим в подключении электроприборов.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Группы электрических кабелей имеют классификацию по цветовой гамме. Провод ВВГ бывают черного цвета; ПВС-оранжевыми или белыми; ШВВП-выполняются обычно в белом цвете.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикамПри необходимости выполнения монтажных работ по прокладыванию электропроводки в квартире стоит обратиться к специалистам по электрике. Они помогут определить, какие провода стоит использовать в данной квартире, помогут рассчитать сечение проводов, необходимое количество проводки и ее виды.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Правильный выбор и грамотный монтаж проводки обеспечит безопасное использование электроприборов в жизнедеятельности, поможет избежать пожароопасных ситуаций.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Популярные статьи  Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор Вероятная мощность, Вт
Стиральная машина 4000
Микроволновка 1500-2000
Телевизор 100-400
Экран Э
Холодильник 150-2000
Чайник электрический 1000-3000
Обогреватель 1000-2500
Плита электрическая 1100-6000
Компьютер (тут всякое возможно) 400-800
Фен для волос 450-2000
Кондиционер 1000-3000
Дрель 400-800
Шлифовальная машина 650-2200
Перфоратор 600-1400

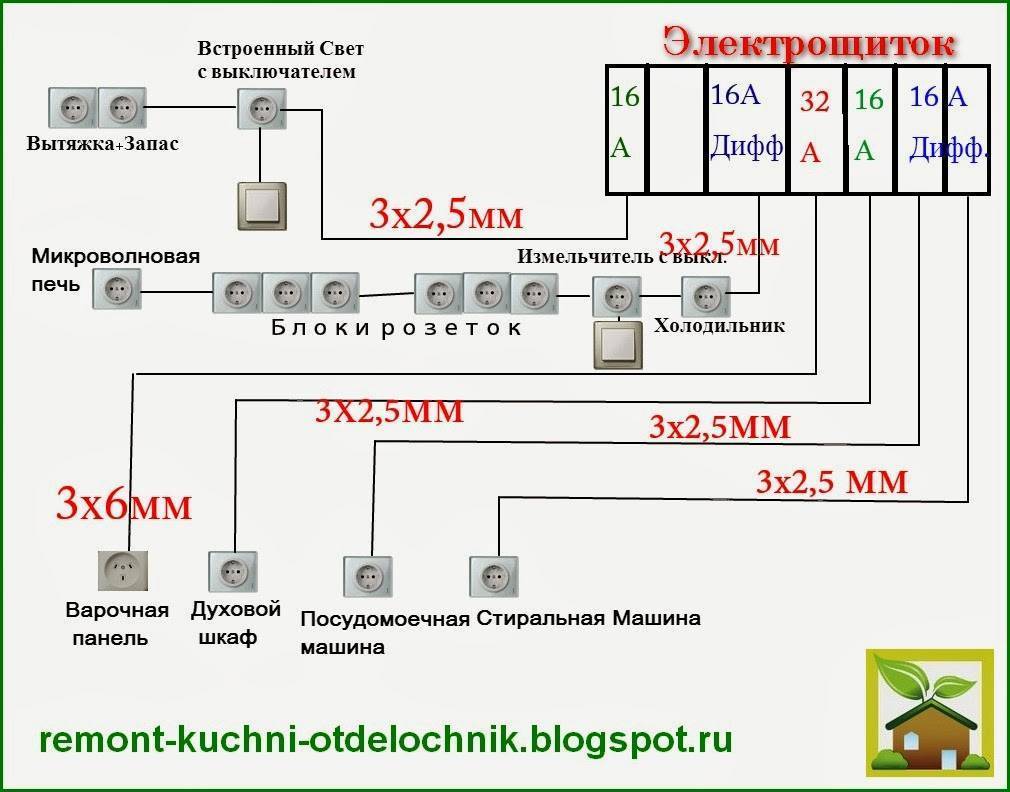

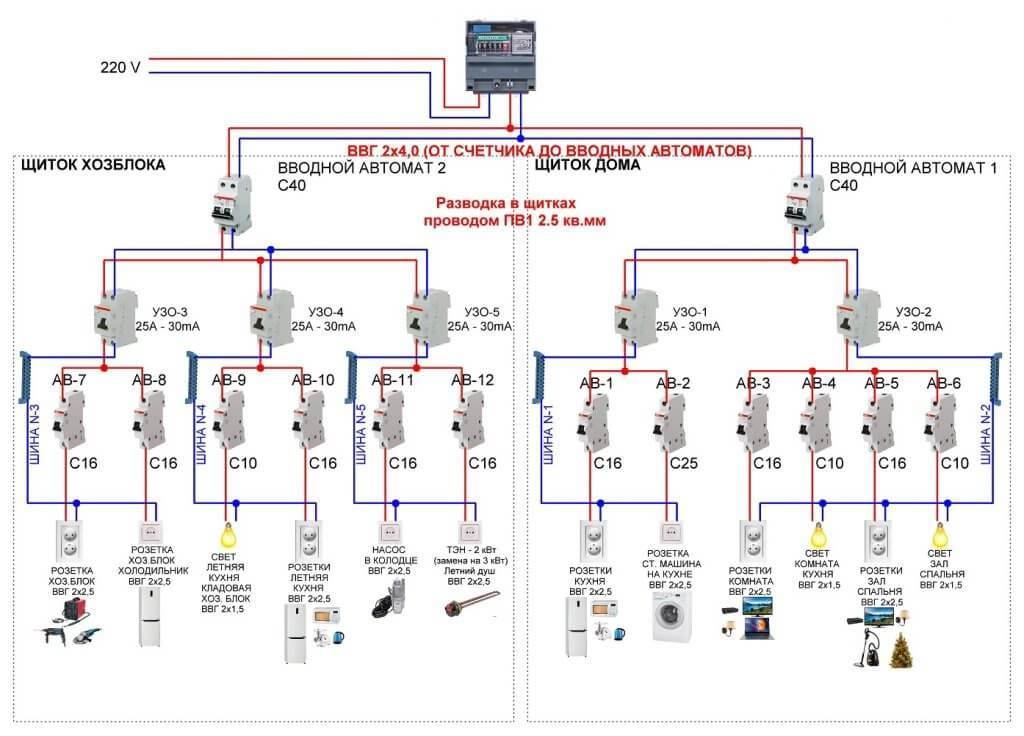

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

  • марка;
  • название производителя;
  • соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

  • «К» – контрольный;
  • «П» – плоский;
  • «Ш», «У» – установочный;
  • «М» – монтажный;
  • «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

  • «В» или «ВР» – изоляция оплетки резиновая;
  • «П» – полиэтиленовая изоляция;
  • «Пв» – используется вулканизирующий полиэтилен;
  • «Пс» – применяется самозатухающий полиэтилен;
  • «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

  • «НГ» – огнестойкий, негорючий;
  • «Б» – бронированный;
  • «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать

На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Популярные статьи  Эффективные способы почистить сковороду от нагара снаружи внутри + фото

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза

Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

  • вид исполнения;
  • материал и площадь сечения;
  • толщину изоляции оболочки и жил;
  • цвет жил;
  • маркировку;
  • вид упаковки;
  • наличие сертификата;
  • внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

  • низким сопротивлением;
  • высокой пластичностью;
  • устойчивостью к окислению;
  • продолжительным сроком службы.

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

  • в которой R — радиус,
  • π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Из шифра маркировки можно узнать:

  • марку кабеля;
  • год выпуска и номер партии;
  • завод-изготовитель;
  • число жил;
  • площадь сечения;
  • величину номинального напряжения.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикамСечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой

ПУНП — плохой вариант

В продаже до сих пор имеется кабель ПУНП по привлекательной цене. Применять его нельзя ни в коем случае, особенно в деревянном доме. Дело в том, что технические условия, по которым выпускается этот кабель (хотя по маркировке это провод), допускают значительное снижение сечения токопроводящих жил (против задекларированного), а также разрешают снижение толщины изоляции. Поэтому этот провод (?) склонен к перегреву и даже возгоранию, что подтверждается статистикой.

Так выглядит ПУНП.

Также не рекомендуется использовать для квартир проводниковую продукцию с многопроволочными жилами. Причина та же – повышенная пожароопасность из-за слабой стойкости к нагреву.

Многопроволочные медные жилы.

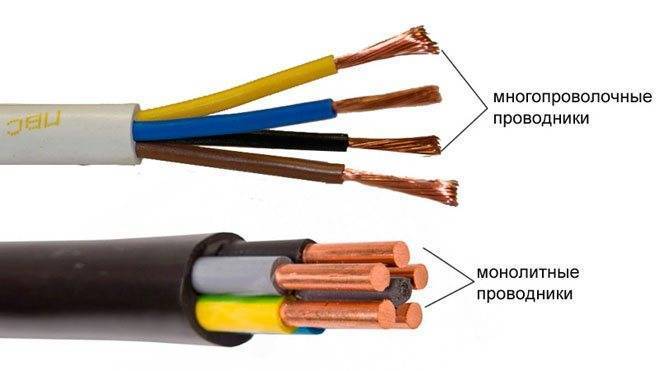

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Краткие рекомендации по способу прокладки

Какой кабель использовать для проводки в квартире: выбираем подходящий по характеристикам

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Полезные рекомендации

Советы покупающим электрокабель:

  1. Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
  2. Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
  3. С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
  4. Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

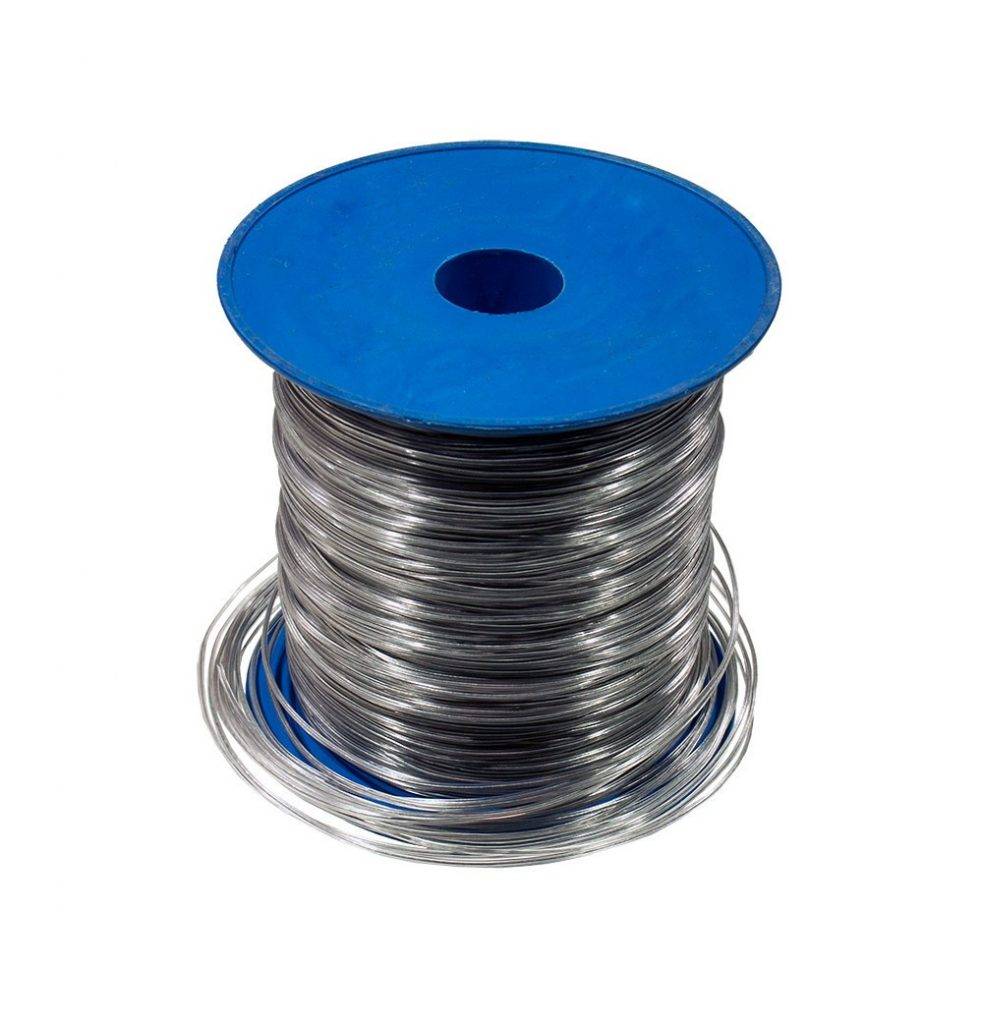

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Популярные статьи  Чем покрыть полки в бане: выбор лучшего средства от гниения и защиты дерева

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире – Какой кабель использовать для домашней сети, как рассчитать нагрузку

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки проводов и кабелей

Как спрятать провода в квартире – маскируем кабели +50 идей на фото

Какой антенный кабель нужен для цифрового телевидения – Выбираем коаксиальный кабель

Варианты открытой проводки в квартире: виды исполнения

Виды проводов для электропроводки

Наиболее часто применяемые марки проводов для подачи электричества в жилые помещения:

  • ВВГ;
  • NYM;
  • ПУНП;
  • ВБбШв.

ВВГ

Чаще всего для внутренней проводки в жилом доме применяется кабель ВВГ. Он имеет медные жилы в ПВХ-оплетке и общей изоляции из того же материала.

ВВГ используют для прокладки электричества от ответвительной коробки к розеткам. Его преимуществом является большая устойчивость к перепадам температур и влажности. Кроме того, провод, имеющий маркировку ВВГнг, не распространяет горение. Обозначение ВВГнгLS указывает на пониженное дымообразование, а буквы ВВГнгFR-LS — на дополнительную изоляцию лентой из слюды.

NYM

Провод с маркировкой NYM имеет улучшенные эксплуатационные характеристики по сравнению с ВВГ: увеличенную температурную стойкость, гибкость, надежность. Кроме внутренней и внешней изоляции, между жилами и наружной оболочкой есть резиновый наполнитель.

ПУНП

ПУНП — более дешевый провод из 1-3 жил. Его характеристики намного хуже, чем у предыдущих аналогов. Он может применяться в узком диапазоне температур при сетевом напряжении до 250 В.

С 2007 г. кабель ПУНП запрещен к применению в домашней сети из-за пожароопасности и ненадежности.

ВБбШв

Для наружного подведения электричества используется силовой кабель ВБбШв, укрепленный специальной броней. Наличие металлизированной оболочки позволяет прокладывать его в земляной траншее, в гофрированной трубе на открытых участках придомовой территории или внешней стене дома. Необходимым условием служит укрытие провода от попадания солнечного света.

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

  • труба электрическая ПВХ дешевле;
  • не требует заземления;
  • при нормальной эксплуатации может служить до 50 лет;
  • может эксплуатироваться при температурах от –25 до + 70С;
  • не образуют и не накапливают конденсат;
  • не требуют дорогостоящей сварки;
  • не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

  1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
  2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
  3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
  4. При необходимости нарезают изделия на участки нужной длины.
  5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
  6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

  1. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
  2. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
  3. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

  • При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
  • При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
  • Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
  • Для соединения двух точек по прямой всегда используйте цельные куски трубы.
  • При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
  • При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
  • Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
  • Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
