Можно и без сварки: 5 легких способов соединить профильную трубу

Содержание

Применение хомутов

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:

широкие и узкие в виде разъемных колец с отверстиями для болтов;
в виде металлической скобы, фиксирующей герметичную прокладку;
сложной геометрии для крепления к стене или двух трубопроводов между собой.

Хомут для крепления металлических труб

Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.

Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.

Газовая сварка

Соединение своими руками профильных труб газовой сваркой, очень отличается от электрической. Подготовительная работа к процессу оналогичная. Только все поверхности для состыковки покрывают порошком-флюсом. И готовят присадочную проволоку.

Соединение. Его выполняют двумя способами:

Тонкостенные изделия соединяют справа налево.
Если стенки свыше 5 мм – слева направо.

При работе постоянно нужно контролировать положение деталей. Когда трубы остывают, шов зачищается абразивом и на него наносится антикоррозийное покрытие.

Топ 2 ошибки при сварке профильной трубы.Решение здесь!!!

Watch this video on YouTube

Соединение своими руками труб без сварки

Малогабаритные каркасные сооружения собирают без сваривания. При этом соединение профильной трубы без сварки производят с использованием специального приспособления.

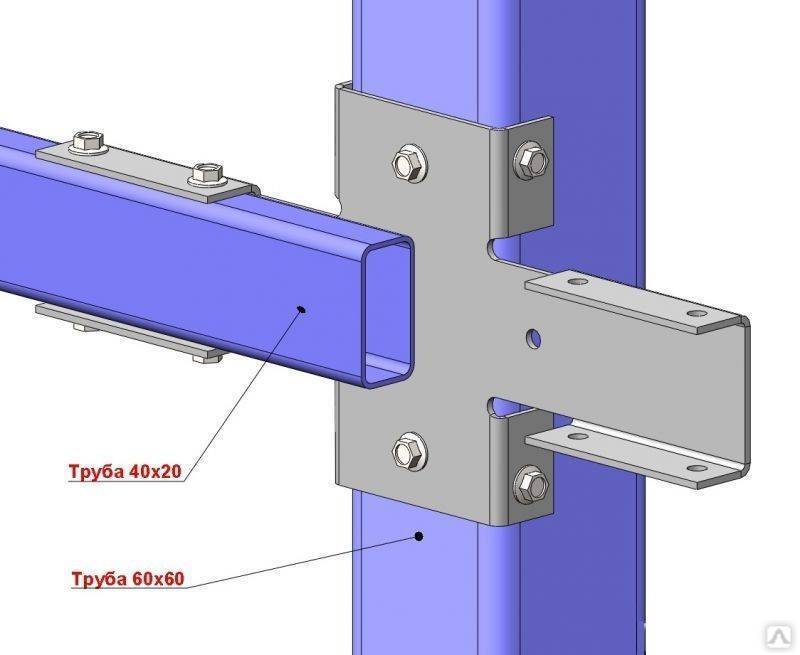

Краб-системы

Представляют собой устройства в виде специального хомута в форме краба, который ставиться в конкретное место и соединяет определенный участок профиля. Такое устройство состоит из двух частей, они соединяются гайками и болтами.

В собранном варианте такое устройство образует прямоугольную или квадратную форму, его размеры позволяют плотно обхватывать трубопрокатное изделие со всех сторон.

Самые популярные хомуты с размером 95х95 мм. Они дают возможность произвести надежные соединения, и гарантируют качественный и прочный крепеж сооружений.

Изготавливают эти приспособления из оцинкованного, или покрытого составом порошка металла.

Преимущества использования краб-системы

Они дают возможность за короткое время собрать или разобрать сооружение. Все трубопроводы с такими соединением превращаются в разборные.

Крепление профильной трубы без сварки краб-системами, пользуются большой популярностью. С такими соединениями сооружение можно не только быстро переместить, но и сконструировать что-то новое.

Также к достоинствам этих крепежей относят и то, что строение возводиться с небольшими финансовыми вложениями.

Как, недостаток можно выделить тот момент, что крепить им можно трубы небольших размеров.

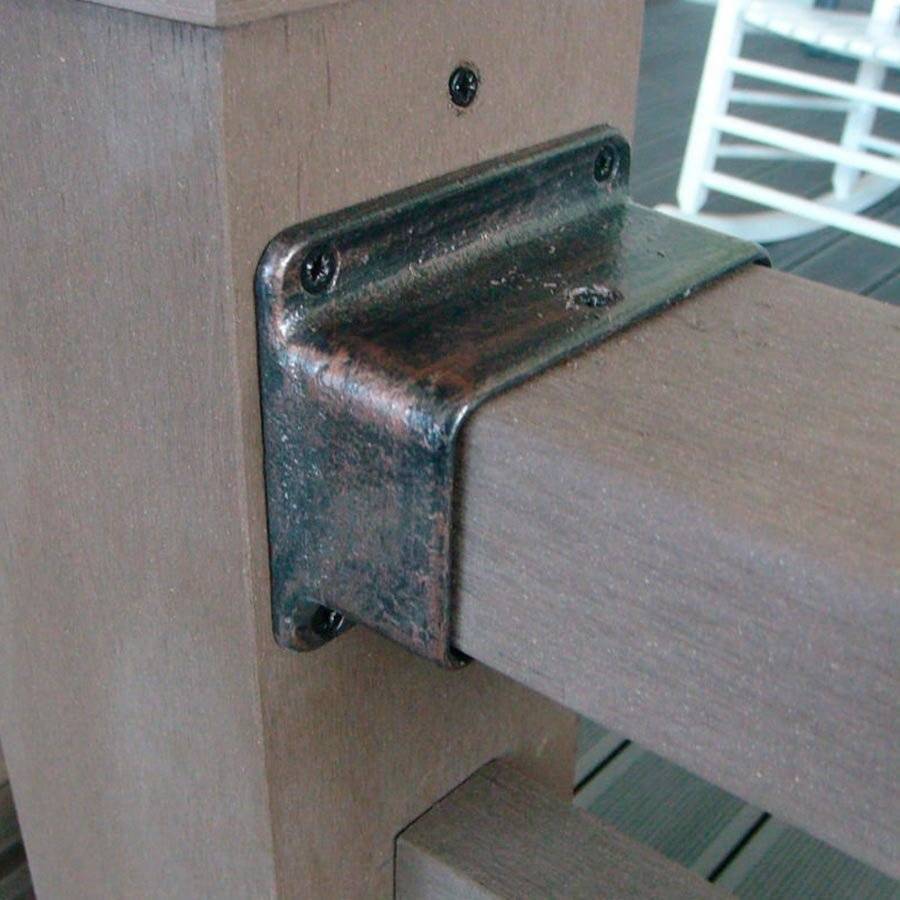

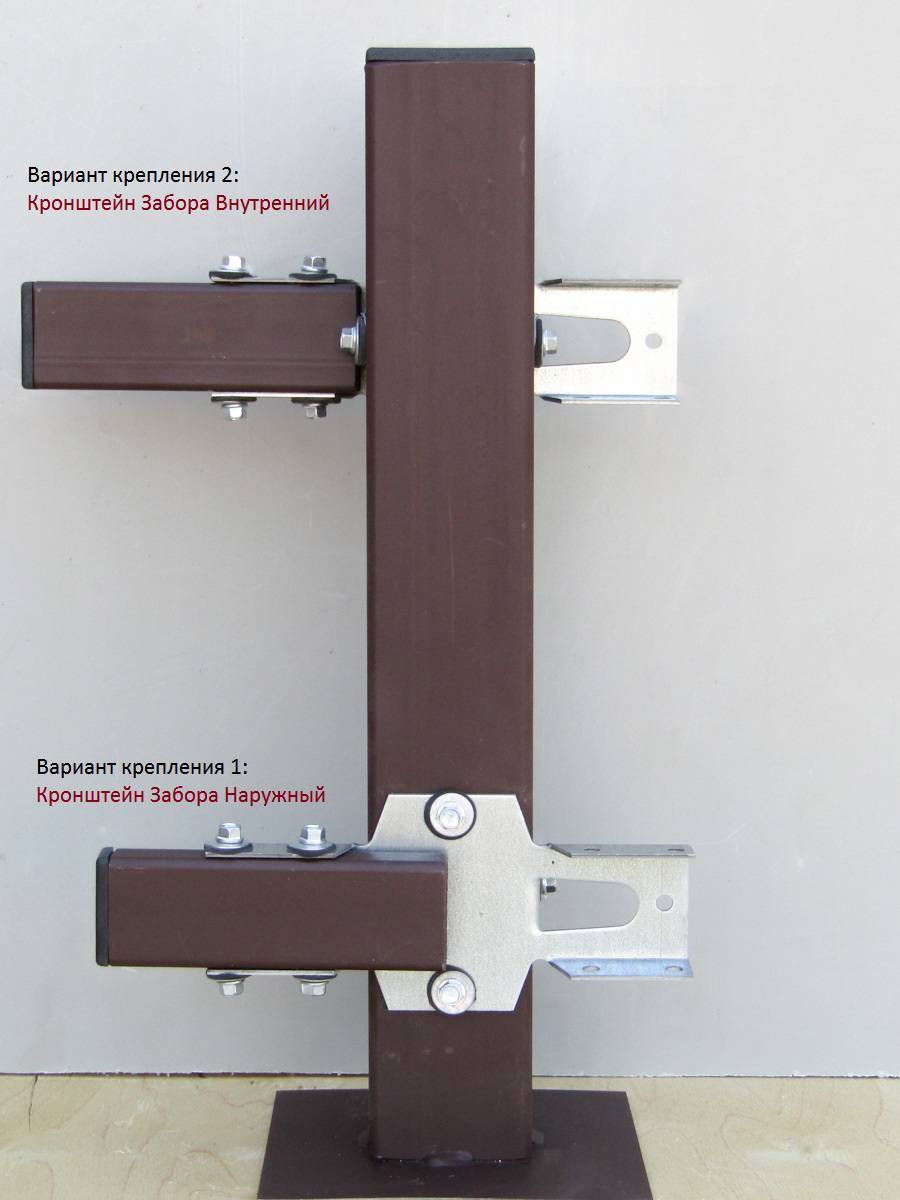

Хомуты

Используется для профиля к постройке-изгороди. Устройство имеет прямоугольную форму и его составляют две части. Одну из них вкручивают в стенку и вставляют туда трубу. Второй частью труба фиксируется (хомутом и болтами).

Фитинги

Еще одним способом, как соединить профильные трубы без сварки, являются фитинги. Их применяют в тех ситуациях, когда нужно сделать ответвление и загибы. Они являются неподвижным крепежом для стыка и торца. Эти крепежи могут быть таких видов:

Тройники и крестовины. Их используют для ответвления, и они соединяют изделия разного и одинакового размера.
Угольники. Их применяют, когда нужно изменить направление трубомагистрали.
Муфты. Они ставятся в месте стыковки.

Теперь вам известно, как осуществить сварку профильной трубы, а видео уроки помогут дать наглядное представление. Так же мы разобрали, какие способы соединения существуют. Используя данную информацию, вы справитесь с работой легко и быстро.

Каким количеством саморезов необходимо монтировать конструкцию?

Крепежи часто используют при сборке металлического каркаса под листы гипсокартона. Их количество зависит от особенностей конструкции. В стандартной шаг между металлопрофилями составляет 60 см, в усиленной – 40 см. также нужно учитывать и количество перемычек.

Проведем расчет на примере стены размеров 3*4 метра. Для повышения жесткости используются перемычки, установленные на расстоянии 50 см друг от друга.

Расстояние между профильными элементами составляет 40 см. Для монтажа одного листа потребуется 4 элемента и 6 перемычек по 40 см. Расстояние между крепежами – 25 см. На 1 профиль потребуется: 300/25+1=13 штук. Для каркаса понадобится 13*4=52 штуки. На лист гипсокартона: 52+6=58 штук.

Это – приблизительное количество. Более точные вычисления производят из расчет на 1 квадратный метр. Количество нужно разделить на площадь листа: 52/3=18 штук. На всю площадь стены понадобится 12 кв. метров*18=216 штук. Расходный материал нужно брать с запасом, поэтому расчетная потребность составляет 250 штук.

Остались недовольны работой сотрудников? Звоните по номеру:

2008-2020 КрепМетиз — Крепежные металлические изделия. Адрес склада и офиса: 143000, Московская область, Одинцово, Внуковская д.11 стр.20 оф.7 Телефон (многоканальный): (495)669-33-69. Информация, размещённая на сайте, не является офертой.

Спасибо, Ваше сообщение принято! В ближайшее время наши менеджеры обязательно свяжутся с Вами.

Источник

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1, 5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Как сварить гаражные ворота из профильной трубы? Все это бракованные изделия.

Классические методы для соединения элементов

К самым распространенным вариантам стыковки трубопрокатов из стали и металла относятся:

1.сварочный метод. Наиболее популярный вариант крепления, который имеет некоторые недостатки:

-сложность во время монтажных работ. Неудобно применять сварочный аппарат в ограниченном пространстве, либо, если высота для проведения сварки лишком большая.

-высокая ценовая политика. Аппарат для сварки стоит дорого, почти столько же стоит, нанять сварщика.

-низкая производительность метода. Времени для подготовки аппарата, его транспортировка тратится много.

2.резьбовой метод. Для соединения труб больших размеров нужно иметь метчики с лерками, их стоимость очень велика. Данные соединения требуют оснащения уплотняющими материалами, который необходимо менять время от времени.

3.муфтовый метод. Цена на муфты находится в высоком ценовом сегменте, особенно, если применяются для труб с большим сечением. Чаще всего их используют во время аварий.

Наиболее доступны и экономным вариантом считается применение разного рода фитингов.

Как варить профильную трубу ручной дуговой сваркой?

Характеристики и простота использование металла профильной трубы позволяет соединять ее между собой самыми различными способами – стыком, тавровым методом, а также внахлест. Нижнее положение швов является приоритетным при сваривании элементов металлического профиля.

Режим сварки определяется по следующим критериям:

Скорости движения электрода;
Напряжению на дуге;
Полярности (при условии постоянного тока);
Силе тока.

Последний, из указанных критериев определяется значением сечения используемого электрода. Сварка профильной трубы будет выполнена правильно и надежно только в одном случае – если удастся добиться максимальной силы тока, разрешенной для металла. При сваривании методом встык следует проводить дугу так, чтобы кромки оплавлялись, а сам металл в результате не просел.

Готовый шов.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Лучшие производители

Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными

При выборе изделия важно придерживаться указанных выше рекомендаций

Также можно предложить несколько критериев, по которым можно выбрать производителя:

антикоррозийное покрытие изделий;
покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
сроки изготовления продукции, есть ли товар в наличии;
гарантия;
способы оплаты и доставки.

Как сварить профильную трубу – свои секреты

Первым советом будет тщательная зачистка поверхностей и самое главное – идеально ровный срез обеих сторон, которые будут соединяться.

Специалисты с многолетним опытом всегда советуют новичкам придерживаться нескольких основных пунктов. Их эффективность неоднократно была применена на практике.

Итак, основные моменты соединения, известные только «бывалым»:

Основная проблема неопытных сварщиков в том, что они забывают проверять правильность всей конструкции. Всегда контролируйте геометрию металла. Их часто начинает крутить во время сварки. Особенно это касается профильных труб.
Качество шва и его надежность напрямую зависит от скорости, с которой производится сваривание элементов. Скорость должна быть такой, чтобы специалист успел скрепить изделия до остывания разогретой кромки.
Для профильных труб не используют пропанобутановые, а также ацетиленовые горелки. Их температура слишком высока.

Выполняем газовую сварку

После подготовки и обезжиривания поверхностей следует нанести пасту-флюс. Она не даст образоваться окиси

При этом важно придерживаться определенного угла скоса кромок. Он, как правило, составляет 30˚

Как варить профильную трубу правильно? Ответ прост – подавая равномерно присадку от начала и до конца впереди пламени. Горелка будет аккуратно плавить материалы, и соединять трубы.

Газовая сварка имеет отличительную особенность. В случае если толщина стенок превышает 6 мм – горелку водят из стороны в сторону. Таким образом уровень расхода ацетилена снижается. А детали прочнее скрепляются между собой.

Видео — Горизонтальный шов газом:

Преимущества обжимных фитингов

Выпускаемая современной промышленностью обжимная арматура для металлических труб бывает прессовой и оснащается одним либо двумя обжимными кольцами. Именно с их помощью соединительная деталь крепится к трубе. Кольца намертво прессуются, поэтому нередко при возникновении аварийной ситуации пресс-фитинги необходимо будет срезать и заменить на новые. Казалось бы, не лучшее техническое решение. Однако большинство профессионалов, знающих, как соединяются трубы без сварки и резьбы другими способами, отдают предпочтение именно пресс-фитингам. Объясняют они свой выбор, прежде всего, тем, что эти детали можно устанавливать в тех местах, где все другие типы фитингов монтироваться просто не могут.

Из преимуществ обжимной арматуры эксперты выделяют:

без сварки и прочих дополнительных работ достигается абсолютная герметизация рабочей среды;
соединение труб очень надёжное;
пресс-фитинги характеризуются высоким показателем вибрационной усталости.

Сегодня подобные детали широко применяются в метрологии, компрессорном и газотурбинном оборудовании, для обвязки устройств КИПиА, а также в системах с высоким уровнем рабочего давления.

Безрезьбовой тип

Соединить металлическую и пластиковую трубу без нарезки резьбы можно несколькими методами. Герметичность стыка зависит от соблюдения технологии установки.

Обжимная муфта

Представляет собой изделие, внутренний диаметр которого больше размера магистралей. На его краях расположены накидные гайки или фланцы. Герметичность обеспечивается эластичным уплотнителем.

Для надежного удержания труб муфта оснащается разрезными кольцами. На их внутренней поверхности расположены насечки.

Трубы соединяют в следующем порядке:

На патрубки надевают накидные гайки, разрезные кольца и эластичные элементы. Резьбовые элементы крепят бортиком наружу.
Помещают трубы в муфту до упора.
Затягивают гайки.

При закручивании резьбовых элементов эластичный уплотнитель заполняет пространство между внутренними поверхностями и трубой. При затяжке разрезное кольцо сжимается и удерживает элементы магистрали в неподвижном положении.

Ремонтная обойма

Применяется в качестве временной меры. Корпус состоит из двух металлических деталей. Они имеют отверстия для установки болтов. Между деталями корпуса расположена уплотняющая прокладка. Она герметизирует место стыка при стягивании.

Перед креплением торцы очищают от коррозии и загрязнений. Применяют наждачную бумагу с абразивом мелкой фракции. Правильно очищенные поверхности будут плотно прилегать к прокладке. Пыль и мелкие абразивные частицы удаляют струей сжатого воздуха или сухой ветошью.

На трубопровод монтируют обойму. Между частями корпуса укладывают уплотнитель. Половинки обоймы сжимают между собой болтами. При этом крепежные элементы затягивают поочередно. Это позволяет избежать перекоса. При закручивании болтов обойма герметизирует место стыка уплотнителем.

Резиновая муфта

Соединить пластиковую и металлическую магистраль можно, использовав гибкий шланг или специализированное приспособление. Оно представляет собой муфту, изготовленную из эластичного материала. Внутренний диаметр приспособления подбирают отдельно для каждого случая. При этом учитывают размер трубы.

Патрубки помещают в муфту до упора. Эластичный элемент по краям стягивают хомутами.

Такой способ стыковки может рассматриваться как временный вариант. Эластичный материал подвержен негативному влиянию внешних факторов. Потребуется регулярная замена муфты.

Неразъемные способы соединения

Раструбный способ соединения

Трубные ключи: а – рычажный, б – раздвижной, в – накидной; 1 – неподвижный рычаг; 2 – подвижный рычаг; 3 – гайка; 4 – обойма; 5 – подвижная губка; 6 – пружина; 7 – накидная губка

Этот тип соединения труб канализации является разновидностью неразъемного соединения. При неразъемном соединении элементы трубопровода разъединяются с нарушением целостности трубы или крепления. Осуществляется этот метод при помощи сварки или склеивания. Пользуясь им, следует придерживаться инструкций:

Соединяются гладкий конец одной трубы и раструб с резиновым кольцом другой. Эти части очищаются от загрязнений, обезжириваются и проверяются на отсутствие различных дефектов. Резиновая прокладка раструба должна иметь правильное положение и не иметь каких-либо повреждений. С гладкого конца необходимо снять фаску.
Соединяющиеся поверхности нужно смазать силиконовой смазкой; это нужно для предотвращения оседания на них грязи и пыли.
Корректируется положение соединяющихся труб, их продольная ось должна совпасть; в раструб вставляется гладкий конец.
На трубе имеется монтажная метка, дальше которой задвигать ее не следует.

Соединение с помощью сварки

Как уже упоминалось выше, неразъемные соединения осуществляются с помощью склеивания или сварки. Сегодня известны два вида сварки:

Сварка встык.
Сварка враструб.

Обжимные соединители для стальных труб.

Когда трубы свариваются враструб, сварочный аппарат одновременно оплавляет внешнюю поверхность гладкого конца одной трубы и внутреннюю часть раструба другой. Затем детали нужно быстро соединить.

Сварка встык подразумевает оплавление соединяющихся концов, а также их соединения с использованием умеренного давления.

Для сварки необходимо наличие специального оборудования. В силу этого не все виды сварки могут выполняться в домашних условиях. Самыми распространенными из них являются газовая электрическая и дуговая сварка. До начала сварочных работ необходимо провести предварительную подготовку.

Подготовительные работы включают промывку раствором едкого натра (каустической соды) замасленных участков, после чего они ополаскиваются теплой водой. Места намеченного соединения нужно обработать напильником, срезав кромки, и растворителем.

Оборудование для газовой сварки имеет элементарный принцип действия. Горящий газ образует пламя, которое плавит присадочный материал и делает сварное соединение. Как присадочный материал применяется проволока, прокладываемая в промежуток между концами, которые нужно соединить. При помощи газовой сварки можно соединять полимерные и металлические трубы.

Дуговая электросварка подразумевает скрепление посредством использования плавящихся (угольных) или неплавящихся (вольфрамовых) электродов. При использовании плавящегося электрода также необходимо использование присадочного материала.

Эффективное выполнение сварочных работ является гарантией отсутствия свищей и иных изъянов, а сварной шов не бросается в глаза.

Соединение путем склеивания

Есть еще одна разновидность неразъемного соединения — клеевое. Чтобы воспользоваться данным способом, нужно приобрести специальный клей, которым необходимо промазывать соединяющиеся концы. В зависимости от типа поверхности, подлежащей склеиванию, различают разные виды клея:

Для металлических и пластмассовых труб — клей БФ-2.
Для соединений полимерных и металлических элементов — эпоксидный клей.
В соединениях «резина + резина» или «металл + резина» используется 88Н.

Поливинилхлоридные трубы соединяются между собой с помощью склеивания. Оно проводится в следующем порядке:

Соединяющиеся участки ошкуриваются и обезжириваются с помощью специального состава, в основе которого метиленхлорид.
В комплекте для обезжиривания может прилагаться специальный клей для труб канализации из ПВХ, который проводит обезжиривание и немного растворяет трубы с целью более прочного и длительного их соединения.
Затем обработанные концы смазывают при помощи кисти или тампона клеем и вставляют друг в друга. Если на стыке выделяется клей, крепление проведено правильно.
Стык труб для высокой герметичности повторно промазывается клеем.

Проводить склеивание нужно очень быстро: на воздухе он быстро теряет свои адгезионные свойства, поэтому после его нанесения на канализационные трубы сразу выполняйте их крепление. Интервал между этапами должен составлять максимум 90 секунд.

Сварка профильной трубы своими руками

Особое значение в применении сварки играют профильные трубы, которые часто приходится соединять с ее помощью. В большинстве случаев, данный тип труб выполнен, либо из нержавеющей, либо углеродистой стали. Такие изделия из металла имеют несколько преимуществ в своем применении:

Большой выбор типов, форм и размеров;
Масса как отдельно взятой трубы, так и целых конструкций не велика. Это позволяет соединять их в сложные конфигурации, не создавая существенной нагрузки на несущие элементы;
Можно выбрать сразу несколько стандартных видов. Это позволяет в дальнейшем самостоятельно провести монтаж конструкции.

Самое главное при самостоятельном креплении профильной трубы – это правильно подобранная температура. Дело в том, что температурный режим определяет качество, с которым изделия будут сварены. Этот показатель зависит от толщины стенок заготовки. Также следует помнить, что при торцевом соединении углы свариваемых элементов имеют большое напряжение.

Сварка труб газосваркой

Специалисты реже соединяют трубы газовой сваркой, предпочитая использовать электродуговую. Причина заключается в том, что использование газосварочного аппарата влечет удорожание работ, более опасен из-за ацетилена и требуется основательная подготовка специалиста. Тем не менее, газовые установки тоже используются в таких работах. И связано это, прежде всего, с невозможностью подключения к сети энергоснабжения.

На практике есть две методики использования газосварочного оборудования:

Сварщик перемещает присадочный материал вслед за горелкой по направлению слева-направо. Такую технологию принято называть «правой». Достоинства метода заключаются в отличном прогревании соединяемых материалов и отличной видимости рабочей зоны. В результате снижается расход газа и повышается производительность мастера. Однако такой способ работы приемлем для труб с толщиной стенок от 5 и выше миллиметров.
«Левый» способ характеризуется тем, что присадочный материал перемещается впереди горелки по направлению справа-налево. Он востребован при работе с тонкостенными трубами.

Принято различать несколько этапов сварки профильных труб с помощью газовой горелки. Изначально потребуется приобрести материалы:

баллоны с кислородом и ацетиленом;
присадочный материал;
редуктор;
горелку газовую с наконечниками;
флюс;
шланги подачи газа.

Нужно обратить внимание на то, что газовая установка непригодна для использования, когда требуется варить тонкостенную профильную трубу. Металл будет слишком быстро плавиться и герметичность стыка будет сомнительной. На первом этапе нужно подготовить поверхность: обезжирить и очистить от посторонних включений

Заготовки прочно фиксируются на рабочем столе. Края обрабатываются пастообразным флюсом, который предотвращает окисление металла в процессе сварки. Опытные сварщики рекомендуют делать скосы на кромках труб под углом 30 градусов. Это позволит сделать несколько сварных швов высокого качества

На первом этапе нужно подготовить поверхность: обезжирить и очистить от посторонних включений. Заготовки прочно фиксируются на рабочем столе. Края обрабатываются пастообразным флюсом, который предотвращает окисление металла в процессе сварки. Опытные сварщики рекомендуют делать скосы на кромках труб под углом 30 градусов. Это позволит сделать несколько сварных швов высокого качества.

Пламя образуется в результате горения смеси кислорода и ацетилена. На стык подается присадочный материал и перемещается впереди пламени горелки. Температуры горелки достаточно для того, чтобы расплавить и присадку, и металл заготовок. В результате расплавы соединяются, образуя сварной шов. Перемещать горелку следует справа-налево. Обратное направление применяется в том случае, когда стенки трубопроводов толстые. Проволока в этом случае подается вслед за горелкой, а не впереди ее

Очень важно для качественной сварки выбрать оптимальный по диаметру электрод

В процессе работы необходимо контролировать геометрию конструкции. Из-за высокой температуры горелки легко допустить ошибку и нагреть одну сторону сильнее, чем другую. Это может нарушить симметричность расположения заготовок. Поэтому нужно внимательно следить за этим и при необходимости исправлять ситуацию.

Источник

Выполняем дуговую сварку

Изначально следует занести изделия в специально подготовленное помещение. Все концы труб, которые будут соединяться обезжириваются. Фаскосниматель применяется только в том случае, если толщина профильной трубы составляет более 4 мм. После применения данного приспособления можно сделать шов в несколько слоев. Он будет достаточно прочным.

Если же толщина трубы меньше – одного шва сварки будет достаточно. Все детали необходимо закрепить в специально предназначенном для этого столе. Если его нет, тогда воспользоваться помощью еще одного или нескольких людей. Сварка профильной трубы при этом будет выполнена эффективно.

Определенная толщина материала, марка и толщина сечения электрода устанавливает напряжение, с которым нужно выполнять процесс сваривания.

Шлак следует время от времени сбивать, чтобы избежать преждевременного появления коррозии.

Варианты положений электрода
