Обогрев кровли, труб, открытых площадок греющим кабелем

Содержание

Конструкция системы антиобледенения водостока

Греющий кабель является главной составляющей частью системы антиобледенения крыш и водостоков. Но это не единственный конструктивный элемент. Туда входят и другие компоненты:

Устройство системы антиобледенения водостоков и кровли

  • подводящий провод для подачи электрической энергии в систему (он не нагревается);
  • крепежи для фиксации греющих кабелей в их проектном положении;
  • соединительные муфты;
  • УЗО;
  • блок питания;
  • терморегулятор.

Эффективность работы системы антиобледенения в большей степени зависит от характеристик терморегулятора. С помощью данного прибора можно задавать оптимальную температуру нагрева, включать и выключать тепловой кабель в определенных погодных условиях. Определять температурные показатели окружающей среды легче всего при помощи специальных термодатчиков. Обычно они устанавливаются в водостоке, где наблюдают максимальное скопление воды и льда.

Самые простые системы часто не оснащаются подобными многофункциональными температурными регуляторами. Обычно они являются двухдиапазонными и могут просто включаться или выключаться.

Специализированные термодатчики – метеостанции, работают более эффективно. Данные приборы измеряют не только температуру воздуха, но и другие погодные показатели (влажность, остаточная влага на трубах), которые влияют на образование наледи на крыше. Использование таких сложных метеостанций для регулировки нагрева водостока позволяет сэкономить до 80% электрической энергии.

Устройство и виды кабелей для обогрева труб

В основу работы греющего кабеля для обогрева труб положено преобразование электрической энергии в тепловую. Он представляет собой проводник, температура которого повышается и отдается в окружающую среду при прохождении тока. Кабель состоит из двух медных жил (сечением 1,2 мм2), саморегулируемого токопроводящего элемента, двух изоляционных слоев с медной оплеткой между ними.

Греющий кабель бывает следующих типов:

  • резистивный;
  • саморегулирующийся;
  • с минеральной изоляцией.

Резистивный кабель может иметь одну либо две жилы и бывает зональный и линейный. Он применим для обогрева труб диаметром менее 4 см

Важно обеспечить однородность среды по всей его длине. В ином случае произойдет перегрев и выход системы из строя

Саморегулирующийся кабель для обогрева труб имеет параллельные неизолированные жилы, расположенные в проводящей матрице из особого полимера. Этот материал при нагреве увеличивает сопротивление. Степень нагрева кабеля обратно пропорциональна температуре окружающей среды.

Кабель с минеральной изоляцией проявляет высокие диэлектрические свойства, устойчив к воздействию ультрафиолетовых лучей и электромагнитного излучения.

Обогрев кровли, труб, открытых площадок греющим кабелем

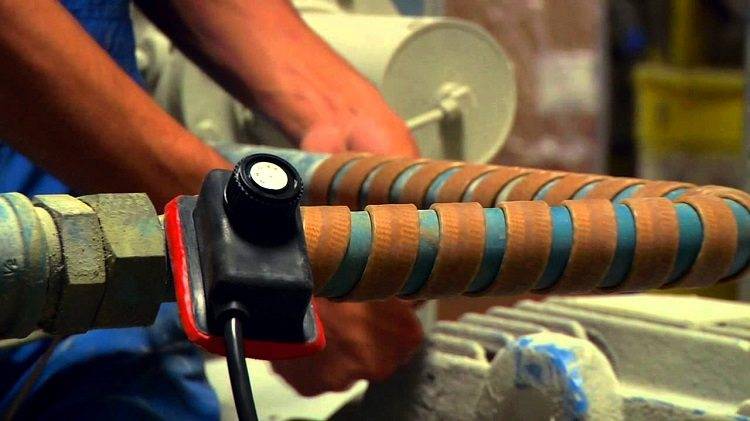

Греющий кабель нужно располагать равномерно по всей длине трубы

Способы борьбы с наледью и сосульками на карнизе крыши и протечками кровли

Образование наледи и сосулек на карнизах крыши дома имеет два негативных аспекта:

  • во-первых – сосульки небезопасны для прогулок около дома;
  • во-вторых – наледь на карнизе становится своего рода плотиной для воды от тающего на крыше снега и, как следствие, причиной протечки кровли.

Рассмотрим причины образования и способы борьбы с наледью и сосульками на крыше:

Причины образования наледи и сосулек на карнизах крышиЛиквидация причин образования наледи и сосулек на карнизах крышиСпособы удаления снега и льда с крыши

Обогрев кровли, труб, открытых площадок греющим кабелем

ПРИЧИНЫ ОБРАЗОВАНИЯ НАЛЕДИ И СОСУЛЕК НА КАРНИЗАХ КРЫШИ

Процесс образования наледи и сосулек на карнизах крыши происходит от таяния снега на основной части кровли от поступающего из дома тепла, а затем, стекания и замерзания талой воды на холодных карнизах. Причем, такое явление может возникать, как на крышах с холодным чердаком, так и с теплым (на мансардах):

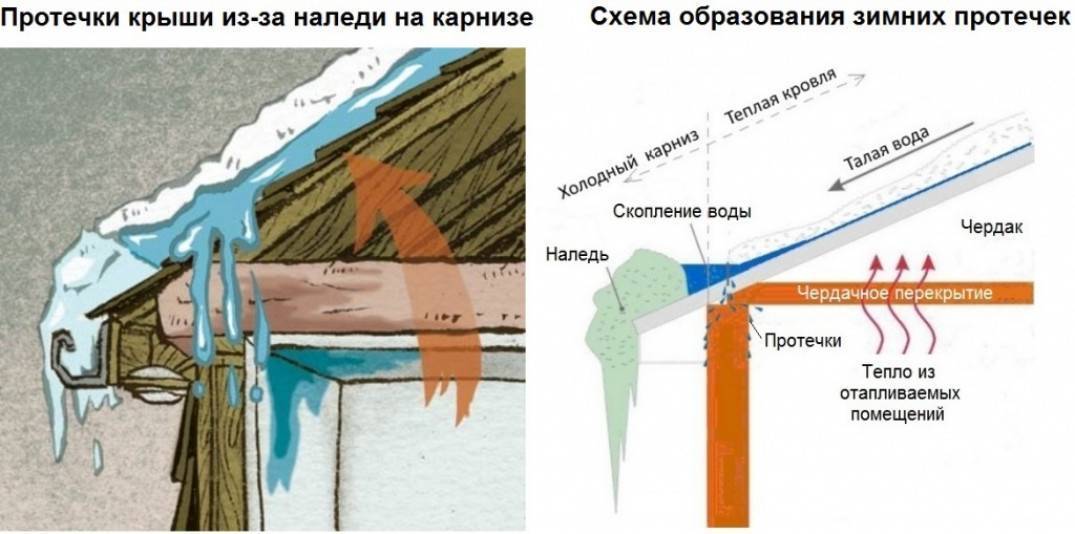

Схема образования наледи и сосулек на карнизе крыши и мест протечек кровли в зимний период

Недостаточное утепление чердачного перекрытия (при холодном чердаке) или скатов крыши (при отапливаемом мансардном этаже).

Большая воздухопроницаемость чердачного перекрытия (при холодном чердаке), в результате которой поднимается температура воздух в холодном чердаке.

Отсутствие интенсивного проветривания холодного чердака наружным воздухом. Холодный чердак должен соответствовать своему названию и быть действительно холодным – неутепленным и вентилируемым.

Отсутствие вентилируемой воздушной прослойки в скатах крыши под кровельным слоем в конструкции утепленной кровли (при отапливаемом мансардном этаже).

Обогрев кровли, труб, открытых площадок греющим кабелем

Таким образом, основным способом предотвращения образования наледи и сосулек на карнизах крыши, является сохранение низких температур кровельного слоя (металлочерепицы, мягких кровель и т.п.), путем его защиты от тепла внутренних помещений дома.

ЛИКВИДАЦИЯ ПРИЧИН ОБРАЗОВАНИЯ НАЛЕДИ И СОСУЛЕК НА КАРНИЗАХ КРЫШИ

Качественное утепление чердачного перекрытия и надежная герметизация примыканий к чердачному перекрытию вентиляционных каналов, дымовых труб и других мест возможного проникновения внутреннего теплого воздуха в пространство холодного чердака.

Интенсивная вентиляция наружным воздухом всего объема холодного чердака.

Для крыши с отапливаемым чердаком (мансардным этажом):

Качественное утепление скатов крыши, а также горизонтальных и вертикальных конструкций, ограждающих теплый объем чердака (мансарды).

Интенсивная вентиляция наружным воздухом воздушной прослойки, устраиваемой между кровельным материалом и слоем утеплителя.

Обогрев кровли, труб, открытых площадок греющим кабелем

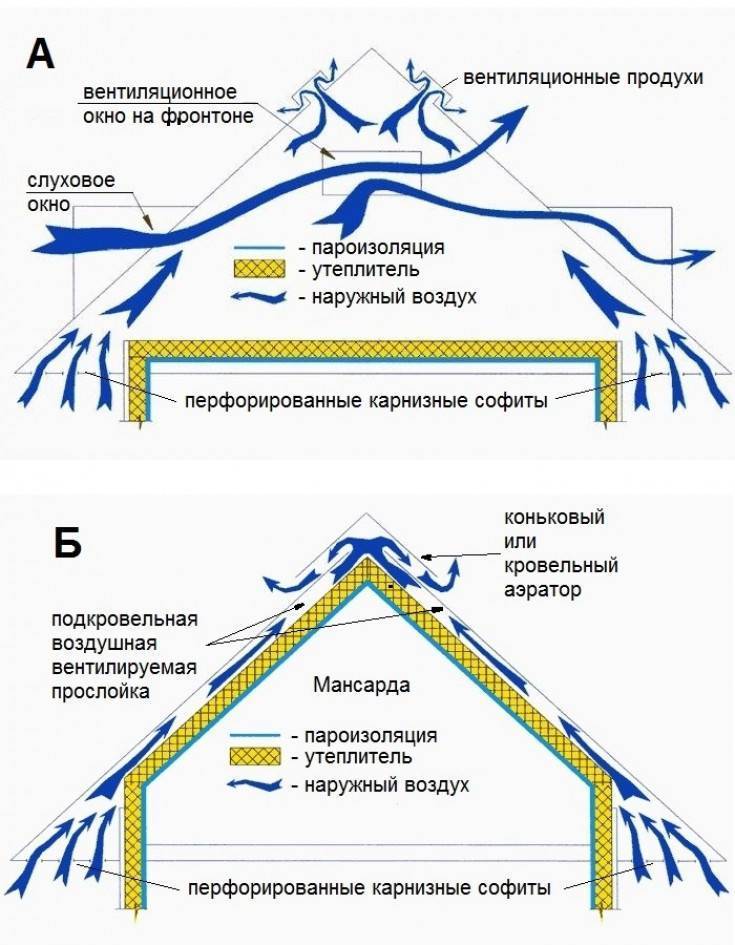

Схемы проветривания объема холодного чердака (А) и подкровельного пространства теплого чердака (Б)

СПОСОБЫ УДАЛЕНИЯ СНЕГА И ЛЬДА С КРЫШИ

Укладка обогревающего кабеля на карнизе скатной крыши

Источником талой воды, а затем и наледи с сосульками является снег, поэтому, в годы с особо снежными зимами рекомендуется счищать снег с крыши.

Для малоэтажных частных домов со скатной крышей, для этой цели удобно использовать специальные скребки с длиной телескопической рукояткой, которые позволяют скидывать снег с невысоких домов, не залезая на крышу.

Но если, все же, при неблагоприятных погодных условиях сосульки и наледь образовались, то их можно удалить механическим путем тем же скребком или, когда есть опасность нарушения целостности кровли, посыпать наледь на карнизе солью хлорида кальция или другим подобным составом для таяния льда. Удобно, также, применить такой простой способ: хлорид кальция засыпать в старые колготки и уложить полученную солевую «ногу» на карниз вдоль ската. Таким образом, в «плотине» наледи образуется проход для стока тающей воды.

Механическая и «химическая» уборка снега, наледи, сосулек и талой воды с крыши

Обогрев кровли, труб, открытых площадок греющим кабелем

В заключении можно сделать следующий основной вывод:

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Популярные статьи  Акриловая краска для дерева для наружных работ: критерии выбора, пошаговая инструкция

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

Эксплуатационные характеристики греющих кабелей

Электрические кабели для обогрева водоотводов и кровли работают в сложных условиях – под воздействием влаги, отрицательных температур, механических нагрузок. Поэтому необходимо, чтобы кабели обладали следующим набором характеристик:

  • герметичностью оболочки и стойкостью к атмосферной влаге;
  • стойкостью к УФ-излучению;
  • способностью не изменять свои свойства при высоких и низких (отрицательных) температурах;
  • высокой механической прочностью, позволяющей противостоять нагрузкам от снега и льда;
  • безопасностью, связанной с высокими электроизоляционными свойствами.

Поставляются кабели в бухтах или готовых греющих секциях – отрезанных фрагментах фиксированной длины с муфтой и питающим проводом для подключения к сети.

Секции – более удобный вариант, монтировать который проще. Кабель в бухтах, как правило, применяют для водоотливов и кровель сложной конфигурации, для которых стандартные секции не подходят.

Основные виды кабеля для обогрева водостока

В зависимости от типа регулировки кабеля для водостока разделяют на:

  • резистивные кабеля для водостока,
  • кабеля саморегулирующегося типа.

Преимущества резистивного кабеля:

  • улучшенная теплоотдача,
  • обеспечение постоянного значения мощности системы обогрева,
  • стоимость резистивного кабеля намного ниже, чем саморегулирующегося,
  • необходимость в низком стартовом токе.

Недостатки резистивного кабеля:

  • высокий уровень расхода электроэнергии,
  • ограниченный срок использования,
  • в местах перехлеста возникает риск перегорания кабеля.

Резистивный кабель используют для обогрева крыш, которые имеют большую площадь.

Саморегулирующий кабель для обогрева водостока, способен контролировать изменение температуры, в зависимости от температурного режима окружающей среды.

Отличительные преимущества саморегулирующего кабеля:

  • экономный расход электричества;
  • легкий монтаж: нарезка кабеля производится на месте установки;
  • высокий уровень устойчивости к перегоранию;
  • продолжительный срок использования,
  • подходит для различных видов крыш с любим типом покрытия.

В зависимости от материала, из которого изготовлен кабель выделяют:

  • бронированные кабели одно- или двухжильного сечения;
  • саморегулирующий кабель;
  • армированный кабель двухжильного сечения.

Преимущества бронированного кабеля:

  • высокая прочность,
  • доступная цена.

Преимущества армированного кабеля:

  • высокий уровень устойчивости к механическим воздействиям;
  • пожаропрочность.

Это интересно: Электрическое отопление в квартире своими руками: читаем главное

Монтаж нагревательного кабеля

Для монтажа системы антиобледенения, греющие кабели прокладывают:

  • на краю кровли;
  • в ендовах;
  • по линии пересечений кровли и смежных стен;
  • в горизонтальных желобах;
  • в вертикальных водосточных трубах.

Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.

На краю кровли

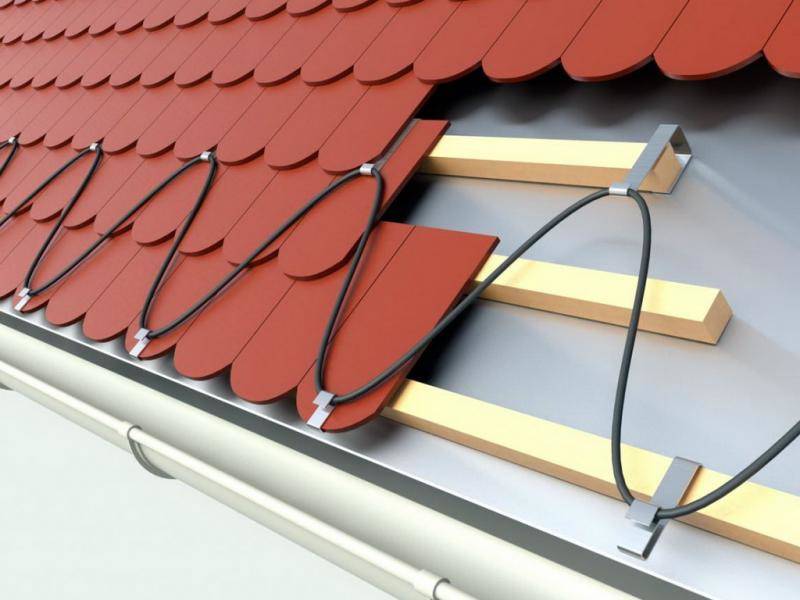

В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.

При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.

Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.

Схема «капающей» петли предполагает,  что тающая вода будет стекать  и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.

Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.

В ендовах и местах пересечения крыши и стены

Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.

Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.

В желобах

В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.

Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.

В водосточных трубах

Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.

В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.

Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.

Популярные статьи  Чем измерить уровень влажности помещения: обзор 13 популярных гидрометров

Советы

Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.

Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.

Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».

Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.

Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.

При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.

Уложенные кабеля не должны препятствовать свободному току воды.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи

При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

  • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
  • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

  • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
  • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

  • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
  • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Простая схема подключения обогрева кровли

Самая простая схема состоит из одиночного терморегулятора на одну зону.

Ее используют при обогреве малых площадей.

Грубо говоря, подключили один термодатчик и выкрутили ручку регулятора (РТ 330 или другого) на нужную температуру, например, ноль градусов цельсия.

Получается, что при возникновении этой температуры, система антиобледенения будет самостоятельно запускаться и топить лед.

Схема простая, но имеет свои недостатки. Данная система не будет понимать, идет за окном снег или нет.

А значит очень часто будет бесполезно греть вашу крышу, сжигая лишние киловатты в никуда. Такой способ хоть и дешевый, но не очень экономный.

Поэтому давайте рассмотрим более рациональный вариант, с применением полноценной программируемой метеостанции и комбинацией всех датчиков.

Схема подключения датчиков и метеостанции системы антиобледенения крыши

В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.

Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.

Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.

Каждый кабель отдельной секции маркируется и подключается на свой автомат.

Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.

С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.

А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.

При стыковке разных секций через независимые муфты такого не происходит.

Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.

Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.

жилы на датчик осадков – 13,14,23

на датчик температуры – 17,18

на датчик влажности – 19,20

Датчик температуры монтируется в тени, на северной стороне дома.

Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.

Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.

Датчики влажности и осадков кладут на дно желоба водостока.

Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.

Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.

Датчик осадков – жилы 13,14,23

Датчик температуры – жилы 17 и 18

Датчик влажности – жилы 19,20

После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.

Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.

В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.

При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.

В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.

Включаете автомат питания и проверяете работоспособность системы.

В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.

Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.

Популярные статьи  Как предотвратить утечку газа в квартире или в доме: ТОП-10 лучших датчиков утечки газа

Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.

Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.

Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.

Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.

Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.

Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.

Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!

Не забывайте, что кабель у вас фактически будет лежать в воде.

И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.

https://youtube.com/watch?v=RLWYfGA0_9E%3F

Источники — cable.ru, Кабель.РФ

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Очистка снега с крыши, нужна ли она

Кажется, что ничего сложного в этой работе нет, но в действительности надо знать, как очистить крышу от снега правильно, соблюдая технику безопасности. В солнечные дни нередко наблюдается оттепель, снег начинает таять, а с понижением температуры вода замерзает и поверхность кровли становится скользкой и если не выполнять правила очистки крыш, неприятностей избежать не удастся.

Известно, что сосульки, которые собираются вдоль периметра крыш, представляют угрозу для здоровья человека, поскольку при падении могут нанести серьезные увечья. Сход пластов снега может повредить автотранспорт на стоянке возле дома, уничтожить вечнозеленые декоративные насаждения и другое имущество.

Во многих отечественных регионах зимой выпадает большой количество осадков, а толщина снежных сугробов нередко достигает метра и более. Их огромный вес способна выдержать не каждая кровля.

Чтобы в морозную погоду не пришлось в срочном порядке ремонтировать крышу, необходимо ее очищать от снега.

Как уже отмечалось, существуют правила очистки кровли от снега, их нужно выполнять и тогда крыша здания прослужит долго без проведения капитального ремонта.

На ликвидацию снега и сосулек не требуется много времени, да и с финансовой точки зрения это более выгодно, чем восстановление ее поверхности и системы водостока.

Этап первый. Начинать работу по очистке крыши собственного дома необходимо с сосулек, свисающих со скатов:

  • нужно взять длинную рейку и аккуратно их сбить, при этом не следует стоять непосредственно под ними: чем длиннее будет предмет, тем лучше;
  • чтобы не повредить элементы водосточной системы и кровельное покрытие не желательно бить по сосулькам сильно;
  • если при небольшом усилии лед не сбивается, его снимают непосредственно с крыши.

Этап второй. До того, как чистить снег с крыши, следует выбрать соответствующий инструмент и воспользоваться страховочным ремнем или прочной веревкой, поскольку поверхность кровли всегда скользкая.

Лучше подобную работу не выполнять в одиночку, а воспользоваться услугами помощника.

Что касается инструмента, то лопата должна быть пластиковой или деревянной, но ни в коем случае не металлической, которая может повредить покрытие.

Обогрев кровли, труб, открытых площадок греющим кабелем

При этом желательно соблюдать следующие рекомендации:

работы выполняют в светлое время суток, когда нет осадков, поскольку они затрудняют процесс и увеличивают опасность получить травму;
нужно надеть максимально удобную, не сковывающую движений одежду, из обуви предпочтительна модель с протекторами на подошве;
необходимо обращать внимание на то, чтобы при проведении работ в зоне досягаемости не находились люди, животные и автотранспорт. В противном случае падение пласта снега может травмировать прохожего или нанести материальный ущерб автомобилю;
после того, как снег с крыши убран, надо аккуратно счистить оставшиеся сосульки на крыше, крепко примерзшие к скатам кровли и к элементам водостока

Их также можно спилить ножовкой.

Очистку кровли от снега зимой приходится выполнять часто, особенно это характерно для северных регионов страны. Постоянное привлечение промышленных альпинистов стоит немалых денег, и многие граждане не могут себе такого позволить. Существуют современные способы предотвращения накопления снега на кровле.

Затем систему для снеготаяния подключают к электропитанию и завершают покрытие поверхности крыши. Имеющиеся в комплекте терморегуляторы в автоматическом режиме отслеживают температуру окружающей среды и обеспечивают оптимальный подогрев.

Кабель также укладывают в желоба и трубы водостока, в результате чего в них не образуется лед.

Еще один вариант защиты от схода большого снежного пласта – это установка снегозадержателей на кровлю, но они не отменяют необходимость убирать снег с крыши.

Их установка в нужных местах предотвращает падение снега со льдом на голову проходящих мимо здания граждан и не дает наплывать подтаявшей наледи на элементы водосточной конструкции и повреждать их.

 До наступления зимних холодов, когда начинается обильное выпадение атмосферных осадков в виде снега, и в преддверии регулярных вылазок на крышу специалисты рекомендуют своевременно ее к этому подготовить.

Прежде всего, необходимо:

Принцип действия кабельного обогрева

Применение труб из пластика все более популярно, учитывая тот фактор, что такие изделия редко разрушаются при перемерзании, поскольку материал изготовления пластичен сам по себе. Но греющий кабель для разморозки пластиковых труб применяется все более активно, поскольку позволяет избежать широкомасштабных ремонтных работ и продолжить эксплуатацию трубопровода.

Обогрев кровли, труб, открытых площадок греющим кабелем

Греющим элементом в таких системах является провод из сплава типа нихрома, покрытый термостойкой оболочкой. Непосредственно в контакте с ними  располагаются дренажные провода, назначение которых – равномерное распределение тепла по сечению кабеля, чему способствует высокая теплопроводность материала.

Финишным покрытием проводника является термостойкий фторсодержащий пластик. Такая конструкция кабельной трассы  для обогрева пластиковых трубопроводов обеспечивает его долговечность и функциональные качества.

Видео

Как смонтировать греющий кабель внутрь трубы

Обогрев кровли, труб, открытых площадок греющим кабелемWatch this video on YouTube

Кроме перечисленных составляющих, в конструкцию изделия часто вводится сигнальная жила с датчиком, реагирующим на понижение температуры греющего кабеля, и подающим сигнал на включение реле схемы управления нагревом.

Такую греющую конструкцию для  пластиковых труб целесообразно использовать для дачных и загородных домов, где человек присутствует периодически.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
