Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Содержание

Как спрятать розетки на кухне

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

  • Электроплита;
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Мебельное освещение;
  • Электроподжиг для газовых печей;
  • Телевизор;
  • Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

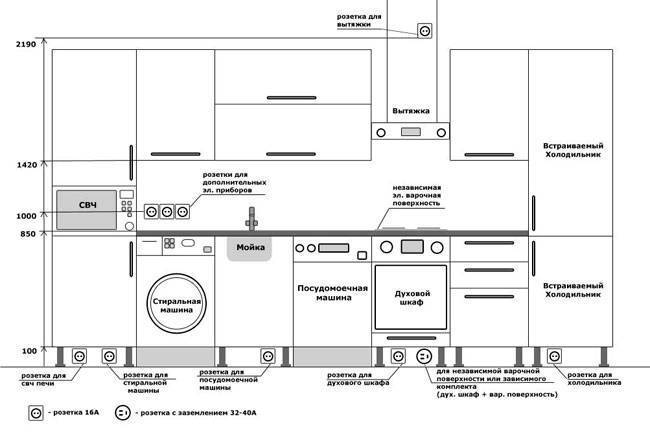

Один из примеров размещения мебели и розеток на кухне

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

  • электропечи с трехфазной проводкой,
  • стиральная и посудомоечная машина,
  • подогрев пола.

Распределение линий подключения к мощным бытовым приборам Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

  1. На стене за корпусами мебели ;

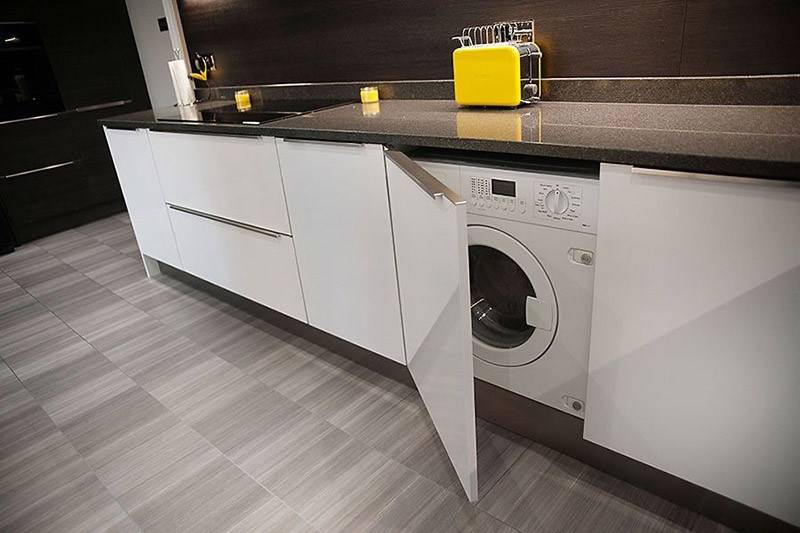

  2. За корпусами бытовых приборов;

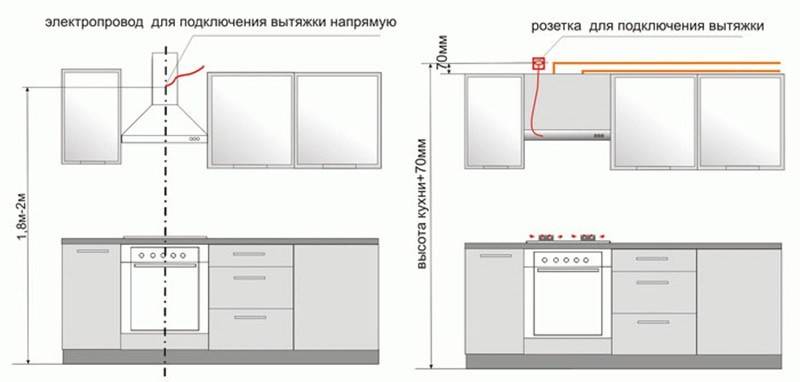

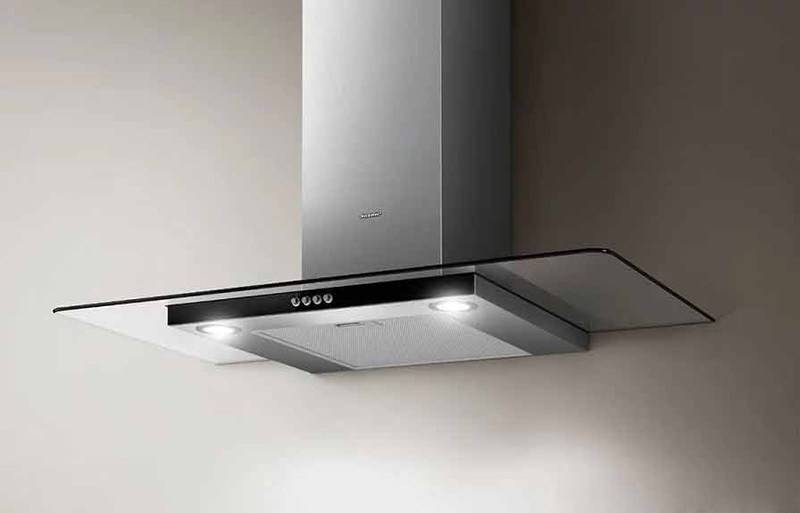

  3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
  4. Встраиваемые и накладные розетки под подоконниками;
  5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
  6. Врезные и накладные розетки в шкафах столешницы;
  7. Выдвижные розетки, встраиваемые в элементы мебели;
  8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
  9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
  10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Все перечисленные способы используются в зависимости от условий на конкретном объекте. Маскируют розетки такими способами не только на кухне, рассмотрим несколько примеров более подробно.

Размещение встраиваемых и выдвижных розеток

Вся рабочая техника на кухне размещается, как правило, на трех уровнях: нижнем, среднем и верхнем. Первый уровень включает электроприборы на уровне нижних шкафов: посудомоечную и стиральную машины, плиту и духовой шкаф. На втором уровне располагается мелкая настольная техника: всевозможные комбайны, кофеварки, чайники, тостеры, блендеры и прочее. Техника на третьем уровне менее многочисленна и может включать в себя, например, подсветку или вытяжку.

Электророзетки для первого уровня размещаются на 10-15 см от пола. Для постоянно включенных приборов, таких как холодильник, плита, посудомоечная машина необходимо устанавливать отдельный электрический узел с заземлением.

Электророзетки второго уровня размещаются на области кухонного фартука или встраиваются в столешницу. Такие электророзетки обычно визуально максимально скрываются, чтобы не портить внешний вид интерьера. В настоящее время распространены блоки, которые состоят из нескольких розеток.

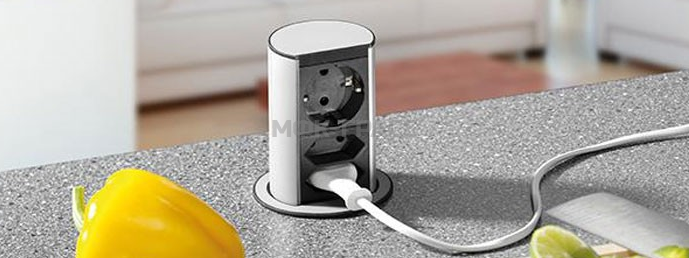

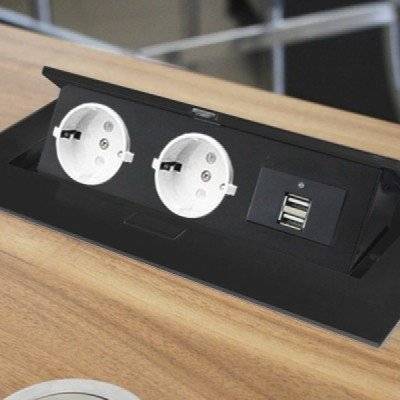

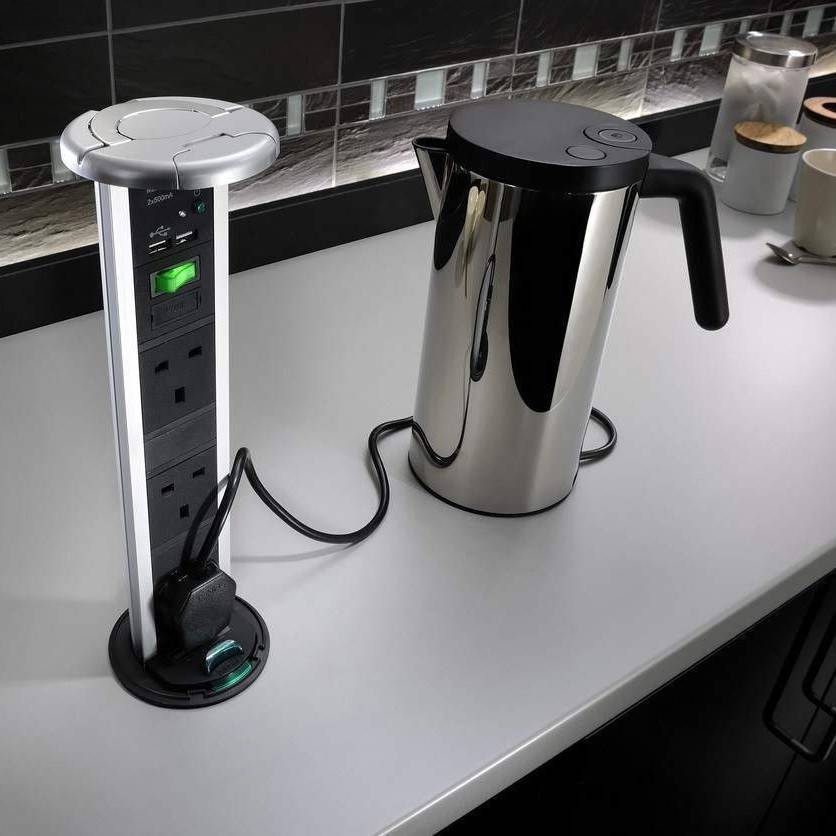

Для монтажа в столешницу используются розетки с выдвижным механизмом, которые погружаются в поверхность шкафа и легко выдвигаются из него простым нажатием руки. Также существуют и врезные электророзетки, которые монтируются в нишу столешницы. Врезные электророзетки обычно оснащены крышкой, которая предохраняет их от сора и случайного попадания влаги. Набирающим популярность вариантом также является установка угловых электророзеток на стыках стен или под дном навесных шкафов.

Электророзетки третьего уровня монтируются на расстоянии 10 см от верхней части шкафов. Они также подходят для подключения кондиционеров и вентиляторов.

Для подсчета количества необходимых электророзеток следует определить количество стационарно подключенных приборов (холодильник, плита), периодически используемых приборов (чайник, блендер, миксер). К получившемуся числу добавляются еще 2-3 штуки.

Большое значение имеет и тип устанавливаемых электророзеток. Плита должна включаться в розетку из устойчивых к высокой температуре негорючих компонентов. Электророзетки, расположенные рядом с источником воды, должны иметь повышенную защиту от влаги (IP 44). Под мощные приборы устанавливаются розетки, имеющие высокий запас мощности и заземление (мощность 20-25 А.).

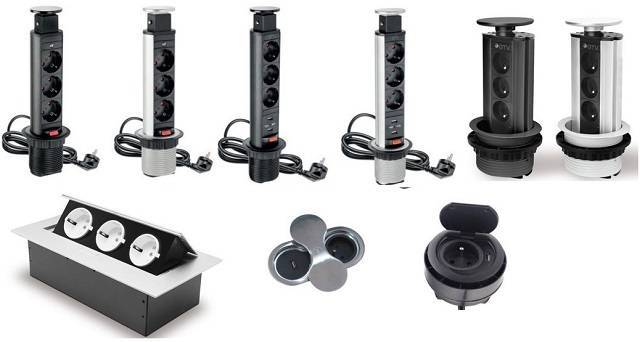

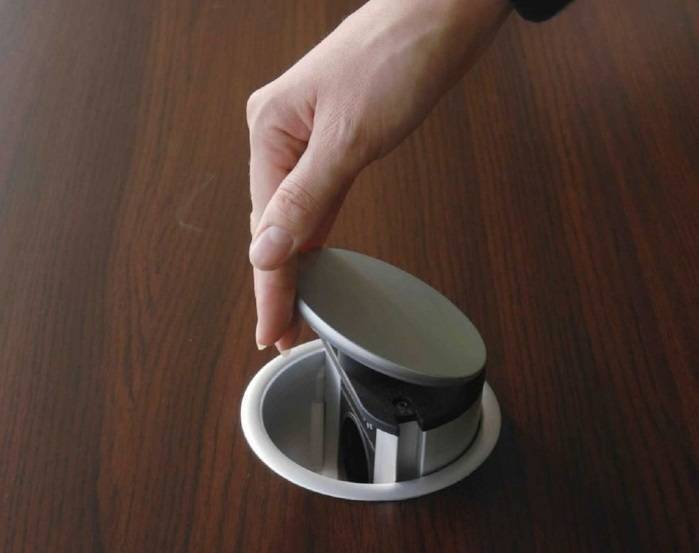

Выдвижные розетки, встраиваемые в столешницу, имеют большое количество преимуществ:

  • они позволяют не тратить время на подключение удлинителя или ближайшей свободной розетки;
  • они освобождают место на кухне от постоянно путающихся и теряющихся проводов;
  • они позволяют одновременно подключать несколько электронных приборов в один блок;
  • они находятся в недоступном для детей месте, защищены от попадания влаги;
  • они сохраняют эстетически привлекательный внешний вид кухни и придают ему современный стиль.

Среди производителей встраиваемых и выдвижных электророзеток для столешницы можно выделить наиболее известные марки:

  • Немецкая Evoline;
  • Испанская Simon Connect;
  • Российская Экопласт;
  • Французская Schneider Electric.

Модели электророзеток данных фирм обладают высоким качеством, разнообразным функционалом, многообразием расцветок и форм.

Выбор и установка встраиваемых розеток

Выбор приборов для подключения потребителей электричества это дело, которое требует внимания. Перед приобретением изделия нужно его внимательно осмотреть. На нем не может быть никаких механических повреждений. Выдвижная розетка может поворачиваться в столешнице в любую сторону. Цвет изделия можно выбрать по своему вкусу. Существуют модели с разноцветной подсветкой.

Перед самостоятельной установкой прибора необходимо отключить электричество в щитке. В столешнице размечается отверстие и выпиливается с помощью лобзика. Затем изделие вставляется в отверстие и закрепляется в нем. Очень высокое качество имеют изделия фирмы Legrand из Франции.

Они имеют защиту от влаги и пыли, ударопрочны. Крышка блока подпружинена, она способна открываться на угол в 180º. Изделие имеет светодиодную подсветку. Встроить такой блок это освободить себя навсегда от путающихся под ногами проводов.

Преимуществ у этих изделий много. Но есть и недостатки:

  • они совершенно не подходят для того, чтобы подключать к ним стационарную технику,
  • вертикальные выдвижные устройства для столешниц быстро расшатываются,
  • горизонтальные блоки неудобны для подключения боковых вилок.

При подключении холодильника или духовки блок будет оставаться открытым. Вертикальные блоки нужно придерживать рукой при включении и выключении приборов. А еще лучше встроенная горизонтальная панель. Но и она создает некоторые неудобства для агрегатов с боковыми вилками. Их шнур упирается в крышку или в столешницу.

Монтаж встраиваемых розеток

В наилучшем случае такие устройства размешают в изготовленной под заказ кухонной мебели. Тогда еще на стадии ее проектирования есть возможность разместить блоки розеток наиболее рационально и удобно для эксплуатации.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и установить розетку для электроплиты?

Но чаще всего эти устройства монтируют в уже имеющуюся мебель. При этом необходимо помнить о следующих моментах:

  1. Расстояние от стационарной розетки до выдвижной определяется длинной шнура питания последней.
  2. По возможности устройства надо размешать подальше от источников воды. Или выбирать защищенные от попадания влаги изделия с маркировкой IP44.
  3. Отверстие под прибор выпиливается в столешнице при помощи электрического лобзика, фиксацию можно осуществить штатной фурнитурой.
  4. Провода должны быть надежно закреплены внутри мебели. При необходимости их стоит заключить в специальные гофры.
Популярные статьи  Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

Главная функция выдвижных розеток – обеспечение максимального комфорта для потребителя. Поэтому перед монтажом стоит тщательно продумать их местоположение с учетом установленных электроприборов, как имеющихся, так и тех, какие могут быть приобретены в будущем.

Правила монтажа

При монтаже розеток выдвижного типа необходимо придерживаться нескольких основных правил.

Процесс установки скрытых розеток

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

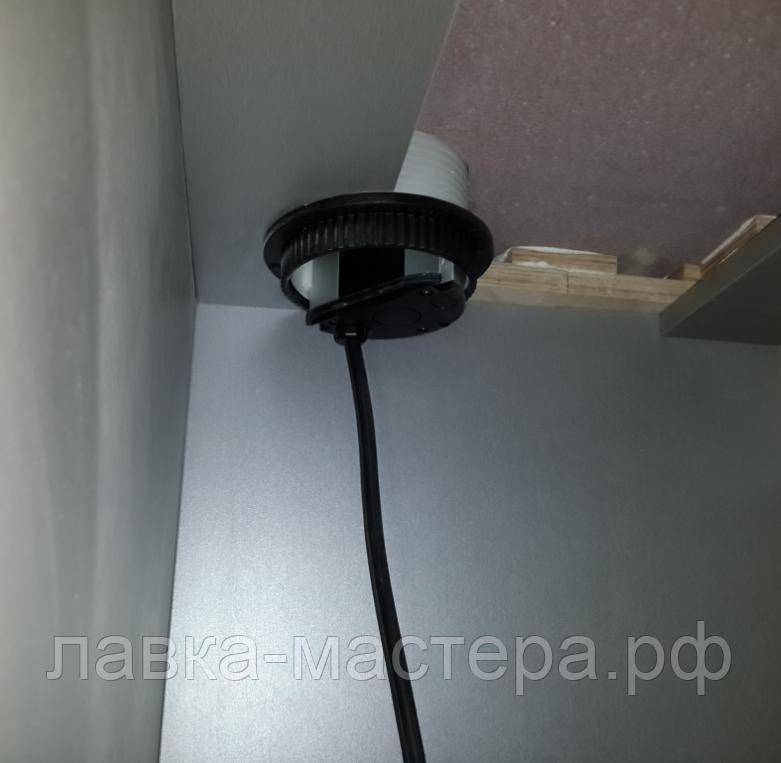

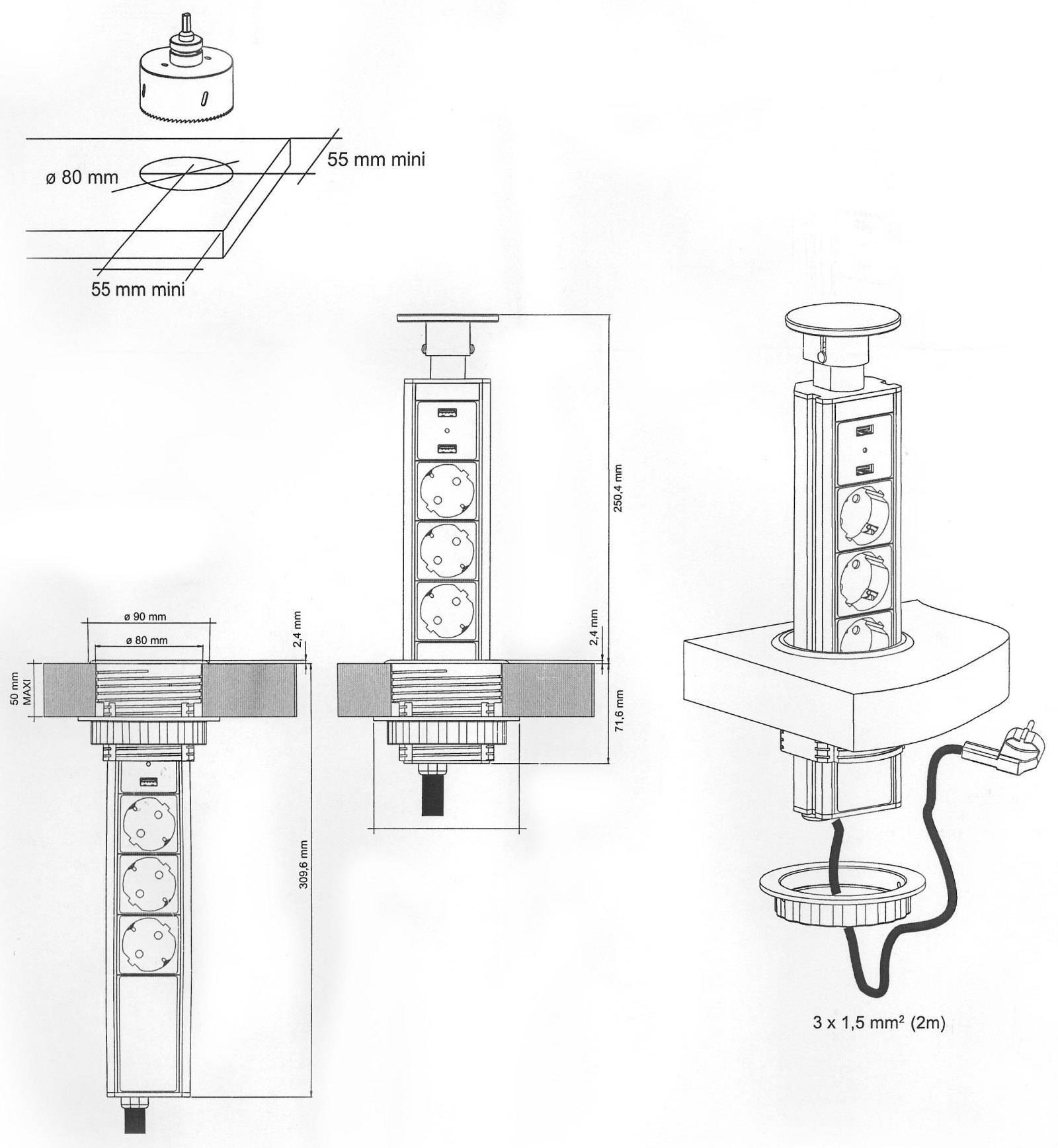

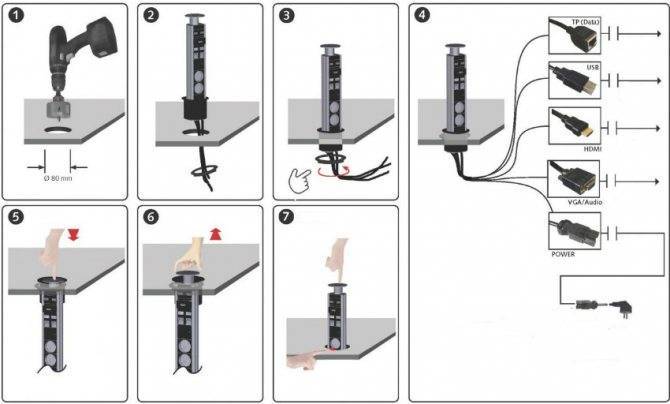

Монтаж встраиваемой выдвижной розетки в столешницу Монтаж выдвижных розеточных блоков не сложен, домашние умельцы выполнят его самостоятельно без труда.

Алгоритм действий:

  1. Обесточить помещение.
  2. Разметить место установки блока.
  3. При помощи коронки или лобзика сделать отверстие (диаметр 65 мм) для монтажа розеток в столе, шкафу или столешнице.
  4. Закрепить устройство при помощи крепёжных элементов, которые идут в комплекте.
  5. Подсоединить блок к сети.

Если дома нет необходимых инструментов, лучше обратиться за помощью к специалистам.

Подбор места расположения устройства

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

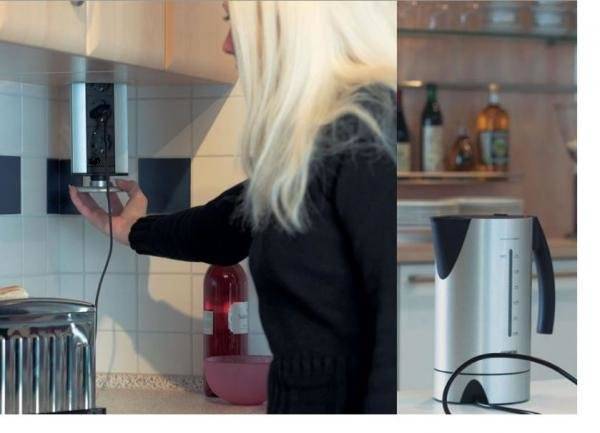

Выдвижная вертикальная розетка вмонтирована в угловой навесной шкаф Розетки выдвижного типа лучше всего устанавливать в таких местах:

  • В рабочих зонах столешниц и столов, где происходит приготовление еды. Оптимальной здесь будет установка блока на 4-5 сетевых разъёмов.
  • В зонах приёма пищи и столовых.
  • В местах отдыха всей семьи. Здесь наиболее рациональным будет монтаж розеточных блоков с комбинированными разъёмами, с наличием USB и HDMI. Это позволит подсоединять к сети и интернету телефоны и ноутбуки.

Размещение каждого выдвижного блока надо продумать заранее. Это избавит владельцев от ситуаций, когда один блок оказывается не востребованным, а другой перегруженным.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

  1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.
  2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.
  3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

  • нагрев при номинальной нагрузке;
  • искрение;
  • появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

  1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.
  2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.

Видео по теме

Инструкция по монтажу блока выдвижных розеток, встраиваемых в кухонную столешницу:

Электрочайник, миксер, кофемолка и многие другие приборы, да еще и зарядка для смартфона — все это нужно куда-то включать, а стационарные розетки в таком количестве нигде не устанавливают. Можно смело утверждать: встраиваемый розеточный блок ни на одной кухне не будет лишним.

С питанием приборов не будет проблем, при этом кухня сохранит привлекательный вид — без нагромождения тройников и удлинителей. Следует только помнить, что совокупная мощность подключаемых приборов ограничена пропускной способностью питающего кабеля.

Высота розеток на фартуке для кухни

Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.

Выдвижной блок розеток в столешницу и розетки в полу: установка и подключение

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Когда имеются большие офисные помещения, которые не разделены перегородками, в середине этих комнат существует проблема с розетками и их подключением к сети 220 В. Это наиболее заметно в конференц-залах, где как правило много кабелей проходит от стен до стола. Данная проблема может быть решена двумя способами: путем правильной организации эклектичных кабелей и телекоммуникационных линий ещё при планировании и ремонте офиса или путем укладки их в соответствующие каналы на поверхности пола.

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Чаще всего каналы расположены по стенам по периметру комнаты в нескольких местах, и проходят через каналы к внутренней части комнаты. Имея специальное устройство для проталкивания кабелей, дополнительные провода можно легко протянуть вдоль существующих.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Часы реального времени — модуль для ArduinoПрокладка труб для кабелей на место розетокРегулировка высоты верхней части коробкиКрепление электро короба на землюПрокладка кабелей и труб к коробкеЗакрываем крышкойВстроенный в пол электроблокРазделение кабелей низкого и высокого напряженияПодключение проводки, фиксацияПодключена и закрыта розетка в полуС розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

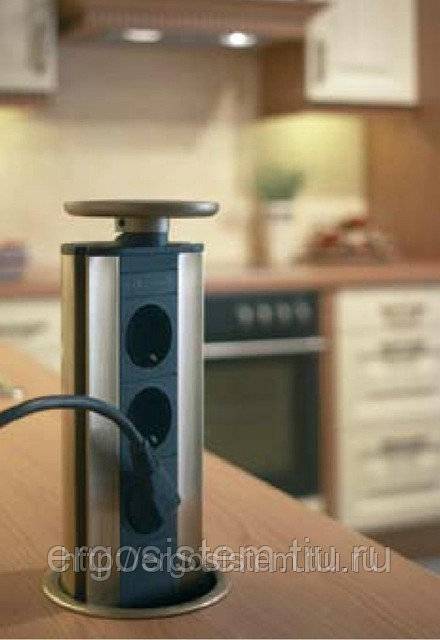

Выдвижная розетка в столешницу

Стол для совещаний

Лучшим решением является протяжка кабелей на полу в алюминиевых монтажных плинтусах с закругленными сторонами. В середине такого канала имеется перегородка, разделяющая кабели высокого и низкого напряжения.

Протягивание проводов по каналу в полу

При необходимости можно потянуть новые кабеля. При монтаже напольного канала просверливают отверстия в нём, затем кладут на бетон и сначала размечают, а затем сверлят соответствующие отверстия и вставляют штифты. После прокладки плинтусов они крепятся винтами.

Закрытый кабель канал в полу

Интересным решением будет спрятать провода в ножке стола — там делается отверстие, чтобы кабели могли проходить через него, а сам стол будет прикреплен к полу. Вы можете сделать это, привинтив нижнюю часть ножки к полу с помощью винта (иначе при сдвиге порвутся провода).

Разметка центра стола

Популярные статьи  Как выбрать посудомоечную машину для дома: советы и рекомендации

Существует еще одно решение для организации телекоммуникационных и сетевых установок — это выдвижные розетки в столешницу. На столе видны только провода устройства, а вся проводка скрыта. Монтаж такого блока не является сложным. Просверлите отверстие в столе ближе всего к месту, где будет подключено оборудование. Затем в отверстие вставляется часть обложки колонки, только после этого будет вставлен столбик, в котором есть соединения с Интернетом, электричеством, телефоном. Такой столбик подходит не только для конференц-столов, но и для других рабочих мест.

Самостоятельное составление схемы

Многие владельцы квартир, домов предпочитают доверить специалистам распределение розеток на кухне. Но если планируется самостоятельное составление схемы, нужно использовать определенные ориентиры, правила, рекомендации.

Можно найти в интернете фото расположения розеток на кухне. Если представленный проект полностью соответствует особенностям помещения, личным предпочтениям, наличию бытовой техники, он станет отличной основой для плана. Схема может быть эксклюзивной, разработанной для конкретной кухни. В этом случае этапы ее создания будут следующими:

  • создание подробного рисунка с указанием параметров стен, мебели, всех расстояний;
  • выбор мест монтажа розеток для крупной стационарной техники;
  • определение расположения источников тока для встраиваемых агрегатов;
  • выбор удобных мест для небольших, периодически используемых приборов.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Можно использовать готовый план расположения розеток на кухне

После примерного определения мест установки необходимо убедиться, что такое размещение розеток на кухне создаст удобство в эксплуатации бытовой техники, соответствует требованиям ТБ. Если имеются сомнения, неудобства, в схеме выполняется коррекция.

Важными моментами в расположении розеток на кухне является уровень высоты. В первой зоне, расположенной в 0-30 сантиметрах от пола, монтируются источники тока для крупных, мощных стационарных агрегатов. Второй уровень находится над столешницей на высоте 10-20 сантиметров от ее поверхности. Он подходит для подключения большинства приборов. В третьей зоне, расположенной в 30-80 см от потолка устанавливаются розетки для светильников, вытяжек.

к оглавлению

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

  • Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

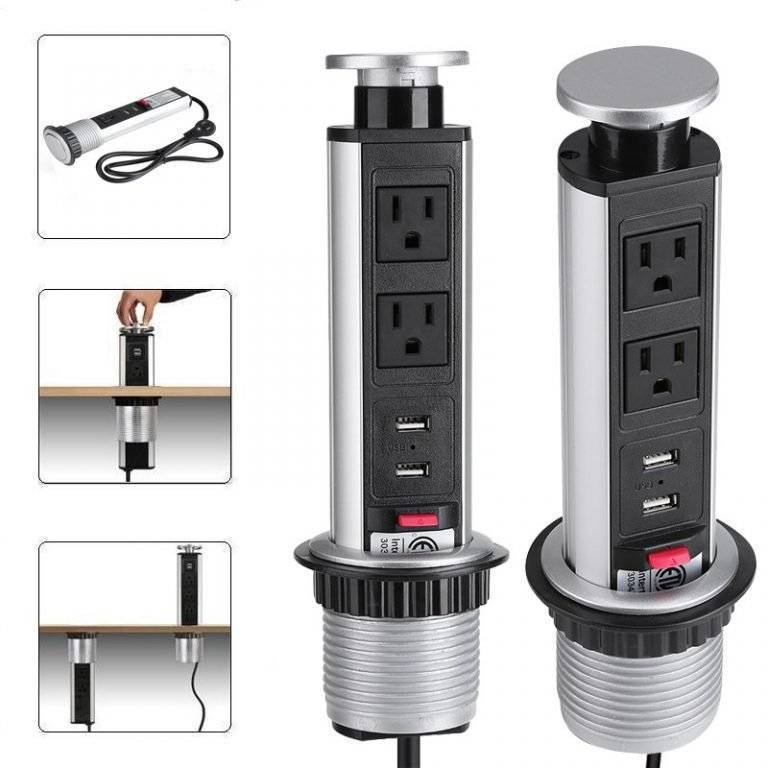

    Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств

  • Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;

    Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии

  • Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;

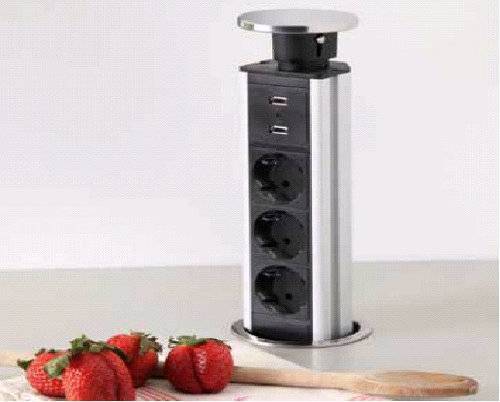

    Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении

  • Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

  1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.

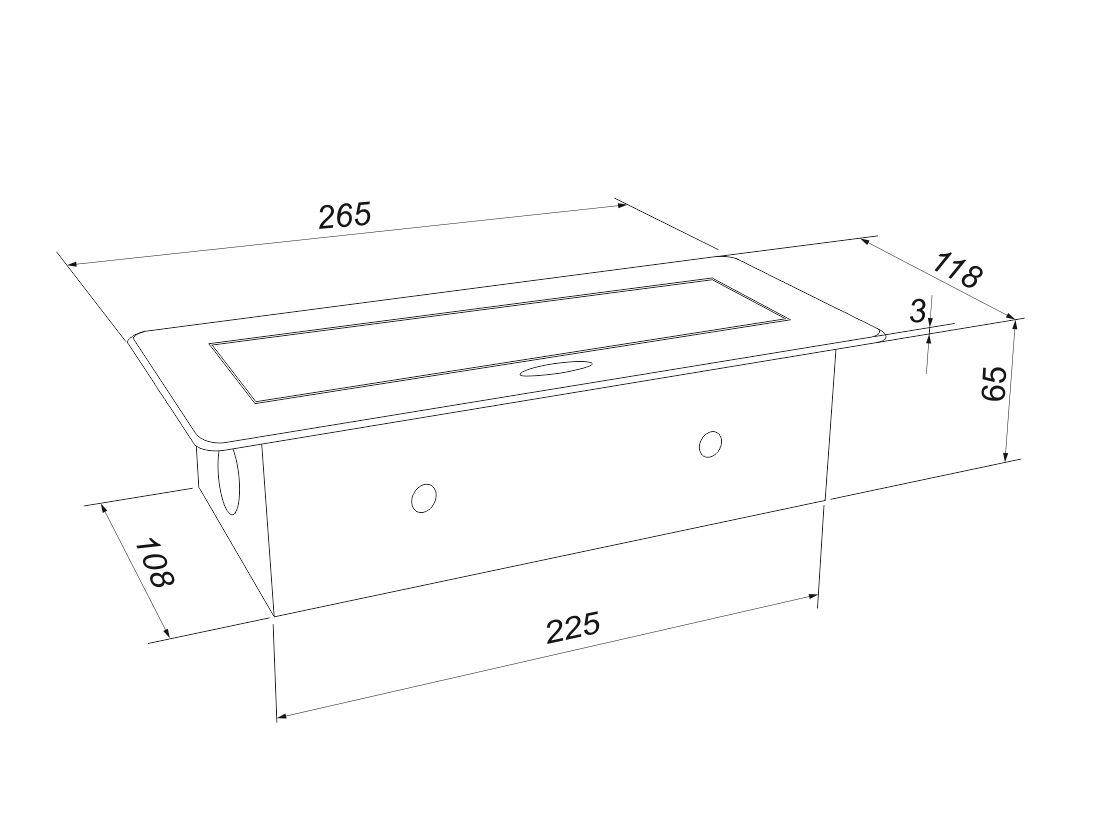

  2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
  3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

    Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер

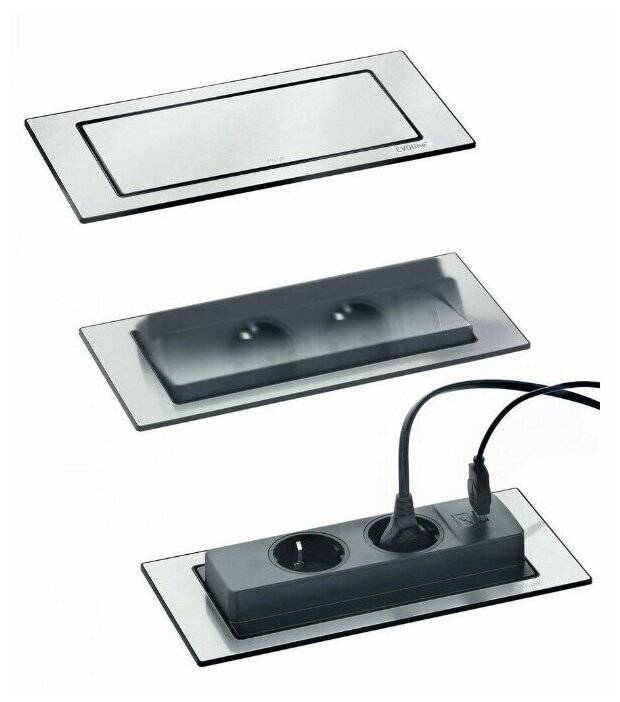

  4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

    Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола

  5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

    Подсвечиваемый розеточный блок может служить ночником

  6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Производители с мировым именем

На рынке розеток встраиваемого типа можно выделить несколько довольно крупных производителей из Германии, Италии и Швеции.

Среди них особую популярность завоевали следующие компании:

  1. Evoline (Германия). Предлагает ряд моделей, которые могут встраиваться в столешницу или пол. Среди них можно назвать открытые розетки классического типа, горизонтальные блоки в форме цилиндров и прямоугольников. Всю продукцию компании отличают высокий уровень качества и стильные дизайнерские решения.
  2. Kondator (Швеция). Ассортиментный ряд данной компании представлен розетками как открытого, так и выдвижного типа. Большинство врезных устройств оснащается множеством вспомогательных функций. Здесь может быть предусмотрено подключение USB, HDMI, Интернета.
  3. Simon (Италия). Данная компания в основном заняла сегмент товаров для офиса со множеством дополнительных функций. Основной упор сделан на производстве встраиваемых блоков устройств.
  4. Schulte Elektrotechnik (Германия). Организацию можно с уверенностью назвать первооткрывателем данного вида устройств. Качество продукции компании получило признание во всем мире.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

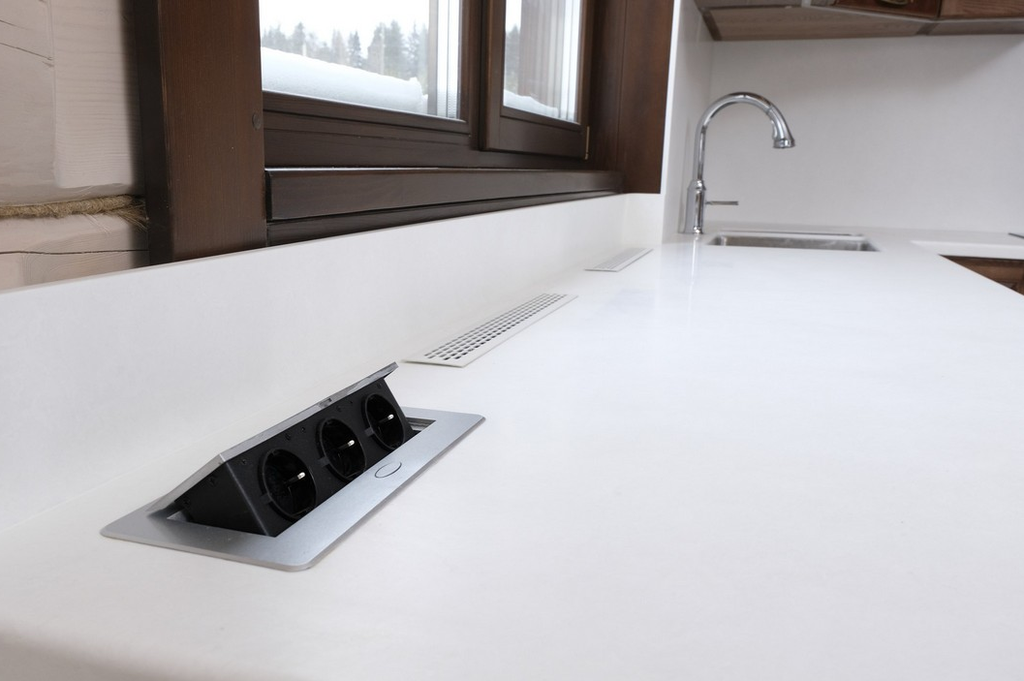

Блочные розетки, встраиваемые в поверхность столешницы, значительно упростят эксплуатацию бытовой техники, особенно в условиях кухни.

При невостребованности устройство скрыто под поверхностью, в которую оно встроено. Выдвинуть или открыть его, когда в этом появляется необходимость, несложно — для этого в крышке блока предусмотрена специальная кнопка или рычаг. Существуют модели, оснащенные дистанционным управлением, которое позволяет, не прикасаясь к изделию, выдвигать блок из поверхности, что достаточно удобно в условиях кухни, которая отличается повышенной влажностью. Кроме того, встраиваемые розетки позволяют поддерживать порядок на столе, и не мешают использованию его поверхности по непосредственному назначению.

Розеточный блок обычно имеет два и более гнезда, что делает комфортным его эксплуатацию, так как одновременно можно подключить несколько бытовых приборов.

К достоинствам встраиваемых розеточных блоков можно отнести следующие позиции:

  • Безопасность эксплуатации розеток. Этот фактор связан с тем, что основной кабель подключения их к электросети расположен под столешницей, что сводит вероятность его механического повреждения к минимуму. Кроме того, блок, скрытый в столе, надежно защищен от попадания в него влаги, а значит, и от возникновения короткого замыкания.
  • Недосягаемость для детей.
  • Скрытые устройства практически не занимают площади поверхности стола, что особенно актуально при его небольших линейных размерах на малогабаритных кухнях. Этот фактор позволяет разместить на столешнице большее количество необходимых для работы приборов, а на кухне — предметов посуды и обрабатываемых продуктов. Однако, следует учитывать, что не рекомендуется подвергать верхнюю крышку блока высоким нагрузкам, устанавливать сверху нее горячую кухонную утварь, а также укладывать мокрые фрукты и овощи.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Инструкция по монтажу

Современные мебельные производители предлагают уже укомплектованные электротехническими вставками меблировку, однако при желании монтаж встроенной розетки можно выполнить своими руками. Последний вариант даст возможность выбрать наиболее подходящую модель и вид, место размещения и сделать работу качественно.

Пошаговая инструкция по установке розетки будет выглядеть следующим образом:

  • Приобрести подходящий комплект встроенного типа в специализированном электротехническом магазине (в набор входят розеточный блок, защитная панель, шнур с вилкой определенной длины, необходимые крепежи и инструкция);
  • Изучить предлагающуюся инструкцию;
  • Приготовить требуемые инструменты и материалы (фреза с подходящей насадкой, метр или линейка, строительный клей, карандаш, напильник, кисточка);
  • Определить место для встраиваемого блока, освободить достаточное место внутри ящика или шкафчика;
  • Сделать необходимые расчеты согласно габаритам из инструкции, наметить карандашом контур отверстия;
  • Аккуратно прорезать отверстие, отшлифовать неровности, очистить место от пыли и опилок;
  • Вставить розеточный блок;
  • Зафиксировать блок и все комплектующие части специальными крепежами, при необходимости дополнительно скрепить клеем или строительными зажимами;
  • Вытянуть шнур до ближайшей розетки, сделав круглое отверстие на боковой или задней стенке мебели;
  • Включить вилку удлинителя в источник питания;
  • Проверить работоспособность устройства.
Популярные статьи  Как выбрать металлическую дверь, чтобы зря не переплачивать?

Скрываемые розеточные блоки, дополнительно оснащенные USB и (или) HDMI разъемами.

  • В некоторых моделях блочных встраиваемых розеток предусмотрены разъемы стандартов HDMI или USB. Это позволяет производить подключение мобильных телефонов, планшетов, ноутбуков и других устройств. Такие функции особенно необходимы на компьютерных столах или на прикроватных тумбочках.
  • Рациональная организация рабочего пространства столешницы даже при использовании угловой конструкции стола.
  • Аккуратный внешний вид, а также возможность использования изделий в разных интерьерных стилях.

Разновидности встраиваемых розеток

Большинство пользователей отмечают, что устали от многочисленных проводов и удлинителей, с помощью которых к сети приходится подключать различные гаджеты. Кабели зачастую мешают не только работе, но и передвижению по помещению. Именно поэтому многие при проведении ремонта отдают предпочтение компактным блочным вариантам розеток, которые можно встроить в стол или шкаф. Тем более что современный ассортимент подобных моделей – довольно широк.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Рекомендации и стандарты

При работе с любыми электротехническими устройствами, выборе комплектации и ее монтаже необходимо учитывать некоторые рекомендации и стандарты:

  • Не размещать розеточные блоки ближе, чем за 60 см до источников влаги (мойки, раковины, ванны, души) и газопровода;
  • Не включать мощные по энергопотреблению бытовые приборы (холодильник, плиту, водонагреватель) в удлинители, а также розетки, не предусматривающие заземления;
  • Выбирать для кухни и санитарных комнат блоки с повышенной влагозащитой и специальными защитными крышками от попадания воды (марка не ниже класса IP44);
  • Грамотно рассчитывать допустимую нагрузку и не вызывать перенапряжения сети;
  • Соблюдать правила техники безопасности;
  • Не устанавливать розетку сразу за предметом техники;
  • Оптимальной считается высота 30-90 см от уровня пола для средних точек, 10 см от верхней линии шкафов для высоко размещенных и для низких – 10 см от нижней границы мебельного корпуса;
  • Определиться с выбором количества гнезд для блока поможет подсчет приборов недолгого пользования с запасом в 2-3 точки.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Современные технологии позволяют розеткам перестать выглядеть “белым пятном” на стене, гармонично вписаться в интерьер, сэкономить свободное пространство без ущерба функциональности и практичности. Сейчас разместить розеточный блок можно в любом удобном месте, при этом не беспокоясь о его надежности, безопасности, эстетичности и долгом сроке службы.

Розетки для стационарной техники

Для некоторых видов кухонной техники есть свои нюансы подключения. Так различные модели духового шкафа, варочной панели и вытяжки могут подключаться по-разному — напрямую к проводу или через розетку. Именно поэтому лучше заранее знать модель бытовых приборов, чтобы понимать, надо ли вам делать розетку или просто оставить запас провода для прямого вывода.

Примерный план размещения розеток на кухне показан на схеме ниже.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Учитывайте, что для варочной панели большой мощности может понадобиться силовая, а не обычная розетка.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу И никогда не располагайте розетки над варочной поверхностью. Это опасно, может привести к замыканию электропроводки или ожогам рук.

Если на кухне предполагается установка встраиваемого духового шкафа, то помните, что располагать розетки за ним нельзя, они будут мешать встать прибору на всю глубину гарнитура. Это правило распространяется на любую встраиваемую технику, розетки для которой обычно устанавливаются на 15-20 см левее или правее прибора на стене за соседними шкафчиками с распашными дверцами. Для этого случая в задней стенке шкафов вырезается отверстие для легкого доступа к розеткам.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Если конструкция гарнитура не предусматривает тумбы с дверцами рядом с прибором, тогда выводите розетки вниз под технику на высоту не менее 5-7 см и не более 15 см от чистового пола. И обязательно обеспечьте свободный доступ к розеткам.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Поговорим о вытяжке. Розетку для её подключения, если такая предусмотрена, можно установить несколькими вариантами:

рядом с вытяжкой на видном месте,

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

если позволяет конструкция, спрятав за короб, в котором идет гофрированная вентиляционная труба,

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

разместив на стене за кухонным фасадом, внутри которого находится вытяжка,

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

расположив над верхним рядом кухонных шкафчиков.

Высота вывода провода для прямого подключения вытяжки или для её розетки показана на картинке:

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Как и для любой встраиваемой или вставляемой в гарнитур техники, для посудомоечной машины розетку следует установить под ней примерно в 10 см над полом или сбоку от неё в соседнем шкафу. Розетка для посудомойки, расположенная под ней, обязательно должна быть с высокой степенью влагозащиты.

Холодильник — тот вид прибора, под который может понадобиться две, а не одна розетка, так как морозилка в отдельных моделях холодильников требует индивидуального подключения.

Производители холодильников рекомендуют устанавливать розетку для этого прибора за ним в нижней части стены. Это допустимо, но в случаях отключения холодильника, например, для разморозки или мойки вам придется отодвигать его от стены. Лучше расположите розетку в более доступном для вас месте.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Прежде чем ставить розетку для стиральной машины сразу за ней, убедитесь, что машинка легко встанет под столешницу, оставив место для соединения вилки с розеткой. Если стиральная машина имеет глубину до 50 см, то смело монтируйте розетку за ней, стандартный размер кухонных столешниц это позволяет. В остальных случаях сопоставьте все размеры. И не забудьте, что, как и в случае с холодильником, при необходимости отключения-включения, лучше вывести розетку в место с легким доступом.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Стиральная и посудомоечная машины, чаще всего, устанавливаются рядом с раковиной. Согласно строительным нормативным документам размещать розетки над раковиной или под ней запрещается. Вода и электричество должны стоять в сторонке друг от друга и желательно на расстоянии не менее 50 см. Если уж так получилось, что близко от мойки оказались розетки, то позаботьтесь, чтобы они имели влагозащищенный корпус.

Микроволновка и телевизор также относятся к стационарным приборам. Планируйте заранее, где они будут находиться и выводите в нужные места розетки.

Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
