Воздушный солнечный коллектор, сделанный своими руками

Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.

Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2oC на выходе воздух был +65oC.

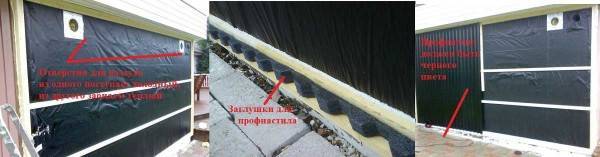

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовленияКак сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)

Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.

Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.

Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовленияЭто уже почти финал

Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков  заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.

Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие  фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.

На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.

Коллектор своими руками

Конструирование прибора самостоятельно — интересная процедура, которая приносит очень много пользы. Она позволяет правильно применять энергию солнца, решить большое количество значительных хозяйственных вопросов.

Поглощающая панель изготовлена из сотового поликарбоната, окрашенного в темный цвет. Верхний и нижний края панели, т. е. отрытые торцы каналов поликарбонатного листа, вставлены в разрезанные вдоль трубы.

Пошаговая инструкция по основным этапам работы:

  • монтаж поглощающей панели;
  • подсоединение аккумулятора к задней стенке;
  • термоизоляция для аккумулятора;
  • сборка устройства;
  • вставка металлопрофиля;
  • сверление отверстий для соединения с трубами;
  • сварка всех составляющих;
  • установка стойки для готового аппарата.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.
Популярные статьи  Как сделать деревянный забор на даче своими руками

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Настенные пластины с фланцем из системы вентиляционных каналов ПВХ отлично подходят для воздушного солнечного коллектора

  • Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
  • Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Порядок действий

Давайте разберемся, как сделать простой коллектор своими руками.

Подготовка

Для начала снимите мерки и определите, сколько площади вы можете занять под устройством. Если крыша сделана из поликарбоната, стекла или подобных относительно хрупких материалов, коллектор не должен быть слишком большим.

Очень удобная конструкция состоит из двух пластин примерно 2,1х1 м, один лист непосредственно нагревает жидкость, второй играет роль защитного покрытия. Поликарбонат должен быть только сотовым, желательно черным.

Рекомендуемая толщина листа 4 мм. Общая площадь поперечного сечения каналов составляет 35 см² на погонный метр, что примерно равно поперечному сечению трубы диаметром 6-7 см. Таким образом, на 1 м² ткани помещается до 4 литров воды. Лист толщиной 10 мм вмещает до 10 литров на 1 м².

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Помимо поликарбоната вам потребуются следующие материалы:

  • 2 заглушки для трубок;
  • пенопласт для утепления;
  • две канализационные трубы ПВХ длиной 2 м и диаметром 32 мм;
  • 2 гибких шланга с резьбовым соединением;
  • 2 уголка полипропиленовые с металлической резьбой;
  • силиконовый герметик.
  • профили и перемычки из оцинкованного гипсокартона для каркаса;

Уголки из полипропилена должны плотно прилегать к трубам, поэтому их лучше покупать вместе.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Ширина профилей должна соответствовать общей толщине листов поликарбоната и пенопласта.

Также понадобится приспособление для резки труб — болгарка или дрель с насадкой для пилы.

Если у вас нет черных листов, вам понадобятся соответствующие чернила. Поликарбонат можно красить нитроэмалью, акриловыми красками на водной основе или пластиковыми аэрозолями.

Сборка каркаса

Коллектор собирается следующим образом:

Закрепите трубы хомутами и сделайте на них пропилы, соответствующие длине будущего коллектора. Не касайтесь краев: начало и конец трубы должны оставаться целыми, чтобы их можно было подключить к системе.

Края полипропиленовых труб в солнечных коллекторах должны быть плоскими, иначе уплотнение может быть нарушено
Зашлифуйте участки поликарбоната, которые будут соприкасаться с трубой: герметик лучше прилегает к шероховатой поверхности.
Вставьте края бумаги в прорези. Ячейки должны быть перпендикулярны трубе, чтобы в нее могла попасть вода. Если разрез слишком узкий, расширьте его. Также можно канцелярским ножом подвести срез к краю трубы, после чего, двигаясь в сторону, постепенно направлять лист.
Загляните в трубку. Поликарбонат не должен входить более чем на диаметра, иначе это нарушит циркуляцию воды. При необходимости откорректируйте положение листа.
Обезжирьте стык и заделайте его. Чтобы избежать протечек из коллектора, сделайте разрез 3-4 раза: в первый раз попробуйте вбить герметик в стык, затем сформировать внешний шов

Обратите особое внимание на концы. После высыхания предыдущего нанесите новый слой герметика

Если вы разрезаете трубу до самого края, обязательно полностью обрежьте этот участок.
Если вы купили прозрачный поликарбонат, покрасьте его в черный цвет и дайте высохнуть.

Полипропиленовые трубы для солнечных коллекторов должны быть черными, чтобы эффективно отводить тепло
Вставьте уголки с резьбой в концы труб и загерметизируйте стык. Противоположные края закрыть дюбелями.
Подсоедините коллектор к резервуару, наполненному водой, с помощью труб и фитингов. Внимательно проверьте все швы. Закройте все обнаруженные утечки.
Из профилей сделайте каркас с перемычками. Поместите пенополистирол внутрь и закрепите его винтами. Поставить на него коллектор. Просверлите в профиле отверстия для труб и соедините их по углам. Накройте конструкцию защитным листом. Крепится к каркасу уголками и саморезами.
Подсоедините коллектор к резервуару горячей воды и насосу холодной воды.

Хотя использовать такой коллектор можно только летом, он все же значительно удешевит расходы на нагрев воды.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

воздушные; водяные плоские; водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

5

Популярные статьи  Как сделать стул своими руками из дерева: подробная инструкция + чертежи

Сборка сооружения

После сооружения конструкции следует тщательно проверить на наличие всех деталей. Если все на месте – можно переходить непосредственно к монтажу.

Для начала хозяину следует установить аванкамеру. Она располагается в самой высокой точке – чердак, эстакада, крыша. Здесь следует помнить о весе в зависимости от типа нагревателя. Если планируется водяной коллектор, то его масса будет гораздо больше, чем у воздушного. Но перекрытия на всякий случай лучше еще раз все проверить.

После этого монтируется короб. Наиболее надежное и оптимальное месторасположение для него – южная сторона. А угол наклона должен равняться максимум 45 градусам.

Затем все проложенные трубы объединяются в одну систему. Каждая из них снабжается поперечниками. Самый маленький имеет размеры в полдюйма, и он применяется для прибора напорной части системы.

Чтобы энергия не терялась при передвижении воздуха, необходимо каждую трубу изолировать. Для этого можно применить пенопласт, базальтовую вату или фольгу. Это касается и аванкамеры.

Обычным и легкодоступным вариантом термоизоляции накопительной емкости считается сооружение вокруг фанерного или дощатого короба. Зазоры наполняются утеплителем – шлаковатой, смесью сухой травы с глиной, опилками.

Принципы функционирования нагревательных коллекторов

Одной из основных конструкций солнечных отопительных коллекторов являются устройства вакуумного типа. Исходя из названия очевидно, что такие устройства будут собирать лучистую солнечную энергию и передавать ее для нагрева воды или другого теплоносителя. Собственно так и обстоит в реальности.

Системы автономного обогрева, имеющие в своем составе солнечные коллекторы состоят из следующих основных составных частей:

  • Собственно солнечный нагревательный коллектор – то есть устройство которое размещается на прямых солнечных лучах и служит для нагрева теплоносителя,
  • Контур теплообмена: система трубопроводов, по которой перемещается горячий теплоноситель, постепенно передавая свое тепло в обогреваемые помещения,
  • Тепловой аккумулятор: это бак для воды, в котором нагретая вода запасается впрок.

Итак солнечный коллектор, состоящий из труб, в которых находится пока еще не нагретый теплоносителя находится под действием прямых солнечных лучей. Жидкость-теплоноситель (обычно вода, но возможно и специальный антифриз) поступает в коллектор, нагревается там и передается в контур теплообмена, который смонтирован внутри теплового аккумулятора. Нагретый теплоноситель, перемещаясь внутри трубопроводов контура теплообмена нагревает воду в тепловом аккумуляторе. Нагретая вода в баке с функцией аккумуляции тепла хранится вплоть до возникновения необходимости ее использования, например до подачи в контуры отопительной домашней системы и в отопительные радиаторы или в контуры горячего домашнего водоснабжения, например для умывания.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Циркуляция водоснабжения в отопительном коллекторе

Поскольку солнечная энергия воздействует на коллектор совершенно бесплатно, то в системе в любой момент времени имеется нагретая вода, которая подогревается постоянно циркулирующим теплоносителем.

Естественно, что бак теплового аккумулятора должен иметь отличную теплоизоляцию, способствующую сохранению температуры нагретой воды в течении как можно более долгого времени. Это позволит избежать падения температуры воды ночью, когда солнечный нагрев отсутствует или в периоды пасмурной погоды. Для обеспечения бесперебойной работы такой системы в совсем уж облачные или дождливые дни в бак теплового аккумулятора может быть вмонтирован обыкновенный электрический водонагреватель.

Для того, чтобы теплоноситель постоянно переносил тепло солнечных лучей для нагрева воды – он должен постоянно циркулировать. В системах с солнечными коллекторами циркуляция жидкого теплоносителя может быть принудительной (с подачей насосами) или естественной (смотеком).

Преимущества и недостатки

У любых типов установок имеются свои положительные и отрицательные характеристики. Для гелиоколлекторов тоже есть свои показатели.

Плюсы:

  1. Система солнечного обогрева позволяет экономить энергию на получение горячей воды.
  2. Часть затрат на отопление в зимний период может быть снижена путем использования солнечной радиации.

Минусы:

  1. Потребуется изготовление совершенно новой системы теплообеспечения, которую необходимо вмонтировать в традиционные отопительную установку и устройства получения горячей воды.
  2. Солнечные системы не могут гарантировать пиковые заморозки. Здесь понадобится применять устройства, сжигающие топливо или электрические установки для обогрева помещений.

Как рассчитать тепловую эффективность солнечного воздушного коллектора

Очевидно, что блок из воздушных солнечных коллекторов компактнее солнечных панелей, и характеризуется меньшими потерями, которые возникают при конвертации одного вида энергии в другой.

Рентабельным данный вид «зелёной» энергетики становится тогда, когда отношение собираемой солнечной энергии к доступной в данной местности максимально.

Общее количество энергии выражается в кВт×ч / (м²×день). Считается, что в ясный солнечный день среднее количество прямой солнечной энергии, доступной на 1 м² площади в час, должно быть не менее 1 кВт.  Но коллектор — это тонкая труба, изготовленная из металла с высокой теплопроводностью, поэтому тепловые потери в самом коллекторе минимальны. Следовательно, эффективность воздушного коллектора будет зависеть от:

  1. Активной площади коллектора (той, которая подвергается воздействию солнечных лучей).
  2. Количества коллекторных труб.
  3. Расположения коллекторов относительно главного направления лучей.
  4. Длины и сложности трассы транспортирования нагретого воздуха.

В случае самостоятельного обустройства воздушного коллекторного отопления измерить эффективность коллектора можно только при помощи высокотемпературного термометра. Далее (поскольку рискованно надеяться на самопроизвольное вытеснение разогретого воздуха с увеличенным объёмом в помещения) потребуется вентилятор. Поскольку система будет иметь разомкнутый контур, то собираемое коллектором в единицу тепло будет прямо пропорционально разнице температур и теплоёмкости воздуха времени. Умножив это значение на продолжительность работы коллектора и пренебрегая потерями излучения от скользящего действия лучей, получим суммарное значение плотности теплового потока. Сравнив его с номинальным (1 кВт), выясним эффективность работы коллектора.

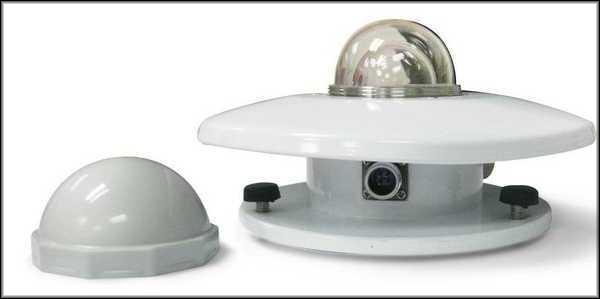

Теперь всё, что нам нужно – это пиранометр для проверки интенсивности солнечного света.  Наличие этого прибора избавит от трудоёмких измерений эффективности коллектора в различных погодных условиях. Наиболее удобны пиранометры типа ICB200-03, которые можно приобрести или арендовать.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Какие материалы сделают коллектор самым эффективным

Остановимся на конструкции солнечного коллектора из профнастила или листового алюминия, применение стальных труб снижает эффективность солнечного накопителя, использование тонкостенных алюминиевых профилей дает самый лучший эффект, но требует денег и оборудования. Конкретно, 30мм труба ПАС-1828 ценою потянет на доллар за метр, кроме того, большой объем сварочных работ с использованием электросварки с аргоном, что тоже будет стоить примерно половину всех затрат.

Коллектор из профнастила примерно вдвое хуже собирает тепло, но в разы дешевле. Уменьшение эффективности легко компенсируется, если сделать площадь поверхности конструкции больше.

Кроме профнастила, можно использовать алюминиевый лист, применяемый для термоизоляции печей или нагревательных контуров. Если сделать из него профиль, аналогичный профнастилу, получим конструкцию, при всей дешевизне и простоте работ не уступающую солнечному коллектору из алюминиевых труб.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Принцип работы

Коллектор используется для нагрева воды за счет солнечной энергии. Такой прибор можно установить возле летнего душа или на крыше частного дома.

Заводские модели состоят из внешней стеклянной панели и нижележащей системы трубопроводов. За трубами утеплитель. Стекло способствует созданию внутри помещения парникового эффекта.

Модели из поликарбоната ручной работы более просты — вода в них нагревается в ячейках самого листа. Горячая жидкость поступает в емкость, а холодная автоматически перетекает на ее место. В солнечную погоду такой коллектор позволяет нагреть воду, достаточную для купания нескольких человек.

Популярные статьи  Туалет на даче своими руками. Поэтапное фото

Сборка своими руками

Коллектор, работающий на солнечной энергии, можно как собрать, так и купить в готовом виде. Второй вариант неудобен тем, что с увеличением площади поглощения возрастает цена. При этом от размеров поглощающей поверхности зависит мощность. Сборка воздушного коллектора своими руками — оптимальный вариант для тех, кто не желает переплачивать. Для изготовления не нужны дорогие инструменты и материалы: в простейшем варианте отопительное устройство собирается из алюминиевых банок.

Первый этап — выбор места, где будет стоять устройство. Оно должно освещаться солнцем как можно дольше. Панели ориентируют на юг, причем желательно, чтобы их можно было поворачивать, регулируя угол наклона. Так удастся добиваться максимального уровня инсоляции в разное время года. Например, зимой солнце находится ниже над горизонтом, чем летом.

Воздушный солнечный коллектор:

Для уменьшения потерь тепла коллектор располагают как можно ближе к помещению, которое планируют обогревать. В частности, можно установить его на фронтон или южную сторону кровли. Ещё один важный момент — тени от ограждений, деревьев и других высоких объектов. Зимой они бывают длиннее, и нужно это учитывать. Коллектор следует ставить так, чтобы тени не попадали на него в любое время года.

Когда выбрано место, приступают к изготовлению. Алюминиевые банки подходят лучше, чем что-либо другое, потому что металл хорошо нагревается и проводит тепло. Ёмкости без проблем стыкуются между собой, так как имеют одинаковые размеры, а при необходимости их можно резать и сгибать.

Данную систему отопления можно собрать и своими руками

Собрав достаточное количество алюминиевых банок, прорезают в них отверстия с обеих сторон. Стыкуют между собой и склеивают места соединений герметиком. Конструкцию из банок окрашивают чёрной краской и укладывают в панель. Затем присоединяют трубки для отведения и подведения воздуха. Подойдут элементы, предназначенные для монтажа вентиляционных систем. С задней стороны панели монтируют теплоизоляционный материал, с передней — укрепляют стекло или сотовый поликарбонат. Готовый коллектор может работать без дополнительного оборудования, но для повышения эффективности можно подключить к нему вентилятор.

Самодельный коллектор даёт возможность организовать водяное отопление дома. В этом случае функцию теплоприёмников выполняют полиэтиленовые шланги, металлические трубы, алюминиевые или чугунные батареи. Для круглогодичного использования сооружают двухконтурный коллектор. Теплоноситель — антифриз или тосол.

Собрав солнечный коллектор воздуха своими руками, можно полностью покрыть потребность в горячей воде и уменьшить расходы на обогрев помещения.

Воздушный солнечный коллектор из профнастила своими руками:

Схемы установки солнечного коллектора

В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.

Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

№1. ГВС с естественной циркуляцией материала-теплоносителя

Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.

Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом

Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность

При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.

№2. Зимний вариант установки солярного коллектора для ГВС

В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.

Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.

№3. Схема подключения коллектора для отопления дома

Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.

Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.

№4. Монтаж гелиосистемы для отопления и ГВС

Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.

Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.

№5. Установка коллектора для подогрева бассейна

Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
