Строительство беседки своими руками: поэтапная инструкция с пояснениями

Содержание

Как построить восьмигранную беседку

Это консольная площадка диаметром 365 см с бетонными опорами,основа, на чем будете строить восьмигранную беседку. Чертежи и схемы, которые видите ниже, то, предполагают, что вы захотите прикрепить приподнятую деревянную палубу к дому. Найдите место в 180-ти см от края здания (плюс припуск на доску), более или менее в центре входа в дом. Отметьте это место как центральную опору поддержки палубы. Установите колышек. Прикрепите к этому колышку веревку и нарисуйте меловой круг радиусом 182 см и второй круг 122 см. Начните отмечать положение каждого из 8 опорных столбов. Проведите линию к правому краю двери и установите колышек на пересечении этой линии и 122 см круга.

Аккуратно поверните натянутую веревку против часовой стрелки на 45 градусов. Нарисуйте вторую линию, чтобы скрытый угол охватывал вход в дверь. Если это так, зафиксируйте колышек на пересечении линии и 122-ти см  круга. Если не получилось, измените эти две линии так, чтобы дуга в 45 градусов центрировалась на раме двери. Когда первые 2 колышка находятся внутри, сделайте разметку для остальных опор. Это только начало. Инструкцию в полном объеме, как сделать деревянную площадку для беседки можно прочитать на сайте, там весь процесс описан очень подробно. Чертежи, схемы и пошаговые фото отдельных моментов строительства наглядно представлены в галерее.

Источник фото: www.instructables.com/id/How-to-Build-an-Octagonal-Deck/

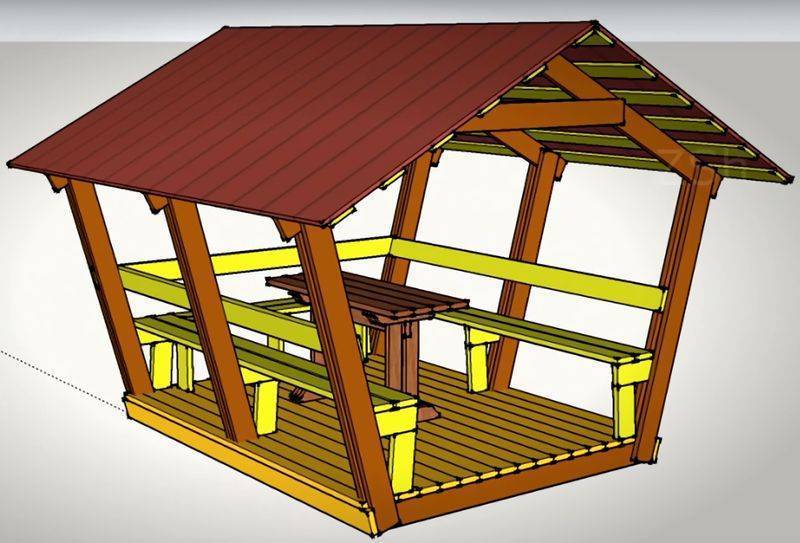

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

  • Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
  • Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
  • Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
  • Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
  • Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
  • Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
  • Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
  • Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
  • Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
  • Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
  • Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
  • После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Поэтапный процесс строительства

Ниже будет дана инструкция, пройдясь по этапам которой, на выходе вы получите готовый столик в беседку. Качество фотографий не самое лучшее, но для понимания процесса их достаточно.

Подготовка досок

В первую очередь доски необходимо разметить и отрезать. Исходя из размеров чертежа, вам нужно будет сделать 18 отдельных частей, которые в дальнейшем сложатся в готовый стол.

Сушка досок на солнце

После того как вы подготовили доски, их необходимо просушить на солнце. Делается это для того, чтобы затем их нормально отшлифовать. Если они будут влажные, круг болгарки будет забиваться и вы не сможете качественно их обработать.

С электрическим рубанком таких проблем нет, но все-таки заранее позаботьтесь о том, чтобы древесина была сухая.

Изготовление столешницы

Столешница представляет из себя 5 параллельно расположенных досок, скрепленных между собой четырьмя рейками 50 мм на 50 мм (в которые в перспективе будут крепиться ножки). Между краем стола и рейкой отступ составляет 30 см. Выглядит столешница с обратной стороны следующим образом (фото ниже).

Популярные статьи  Как подключить дифференциальный автомат: возможные схемы подключения + пошаговая инструкция

Крепление пяти досок столешницы и деревянных реек

Если ваши доски ровные и прямые, тогда на столе с лицевой стороны будут отсутствовать щели и неровности

В дальнейшем столешница будет дополнительно шлифоваться и обрабатываться, поэтому пока что на неё внимание можно не обращать

Изготовление и крепление ножек к столешнице

Заранее подготовив доски, необходимо собрать ножки. Нижняя часть ножек, на которых будет стоять вся конструкция стола, выглядит следующим образом:

Нижняя часть ножек

Готовый вариант ножек выглядит следующим образом.

Готовая ножка

Стол, как и ножки, получается довольно массивным, но зато выдержит как кастрюлю с картошкой, так и танцующих гостей. После крепления ножек необходимо будет дополнительно отшлифовать нижнюю часть, чтобы конструкция стояла устойчиво.

Укрепление ножек дополнительной доской

Для большей устойчивости между ножками устанавливается дополнительная доска, которая также крепится на саморезы. Её размеры составляют порядка 165-170 см, края доски должны немного выступать за ножки (на чертеже они идут с ними вровень).

Установка довольной доски для устойчивости

Последняя обработка и шлифовка

После сборки всей конструкции необходимо обработать углы и поверхность столешницы. Добившись гладкой и ровной поверхности, можно заносить готовое изделие внутрь беседки (надеюсь, стол пройдет во входную дверь, иначе придется разбирать) и наслаждаться вашей работой.

Готовый стол

Видео

Предложенный вариант изготовления стола был рассмотрен в видеозаписи на канале Youtube «Через ЖПУ». Несмотря на провокационное название, качество и капитальность готового изделия не вызвала никаких вопросов, к тому же видео довольно короткое и интуитивно-понятное.

Прямо рекомендую вам его посмотреть, а также поддержать владельцев канала подпиской или лайками, парень сделал действительно хорошую работу.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседкеПримерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Другие материалы, из которых можно построить беседку для дачи

Несмотря на то, что древесина является более удачным вариантом для постройки беседки, в целях экономии всё чаще стали применяться и иные материалы, среди которых:

  • профильная труба – её используют как для изготовления каркаса, так и для стен;
  • поликарбонат – сравнительно недорогой полупрозрачный материал, который можно выгибать;
  • листовой металлопрофиль – его часто используют для кровли;
  • подручные материалы – здесь в ход может пойти любые остатки после производства ремонта.

Попробуем подробнее изучить каждый из этих вариантов, чтобы понять, какому лучше отдать предпочтение.

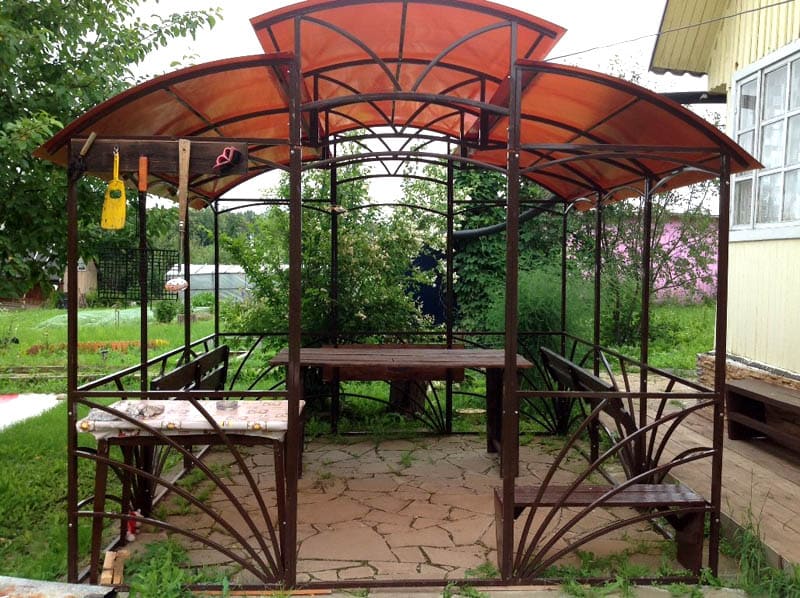

Монтаж беседки своими руками из профильной трубы

Такое сооружение будет значительно легче, нежели деревянное. Именно поэтому для беседки из профильной трубы не требуется полноценный фундамент. По сути, её можно назвать мобильной – даже довольно крупное сооружение можно перенести вручную на новое место при наличии нескольких человек. Чаще всего подобные беседки защищают только от попадания прямых солнечных лучей. Стен у них, как правило, вовсе нет. Но популярность их довольно быстро растёт, что обусловлено не только мобильностью, но и минимальными затратами на материал.

Специалисты предупреждают, что в районах, где часто дуют сильные ветра, подобные беседки ставить не рекомендуется. Именно по причине их малого веса, постройки очень часто уносит ураганом, что приводит к порче чужого имущества и более печальным последствиям.

Популярные статьи  Молдинги в интерьере для разделения обоев: виды, фото на стенах в различных стилях интерьера

Строительство беседки своими руками: поэтапная инструкция с пояснениямиБеседка из металла и поликарбоната, изготовленная своими руками домашним мастером ФОТО: legkovmeste.ru

Беседка из поликарбоната своими руками: фотопримеры, достоинства и недостатки

Поликарбонат – полупрозрачный, гибкий материал. При соблюдении правил и норм эксплуатации, он довольно прочен и долговечен. Приобрёл популярность за счёт невысокой стоимости и малого веса. Довольно удобен для укладки на крышу беседки, а так же в качестве стенок. Вроде бы всё очень неплохо, если бы не вездесущее «НО».

Строительство беседки своими руками: поэтапная инструкция с пояснениямиВид на самом деле на довольно высоком уровне ФОТО: azh.kz

Приобретая ту или иную конструкцию, потребитель не вникает в характеристики покупаемого поликарбоната, стараясь найти товар подешевле. И после этого люди удивляются, что через год он начинает трескаться и рассыпаться. А дело в том, что у различных составов имеется свой диапазон перепадов температур, как и максимальная степень напряжённости при изгибе. Несоблюдение только этих двух параметров – это уже гарантия того, что поликарбонат не прослужит и года.

Строительство беседки своими руками: поэтапная инструкция с пояснениямиДля небольшой дачи такая беседка из поликарбоната будет великовата ФОТО: максимум71.рф

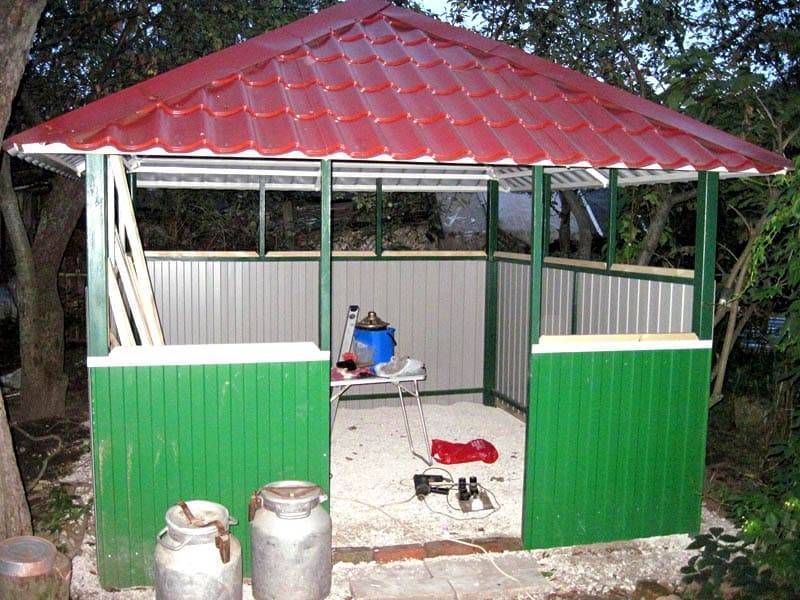

Чертежи и фотопримеры беседок из профильного листового металла

Листовой металлопрофиль также имеет невысокую цену и сравнительно лёгок. Но если его уложить на крышу, а также сделать из него стенки чуть выше среднего, в беседке будет очень темно, солнечный свет вовсе не будет проникать внутрь, а это нехорошо. Полумрак, сырость – не лучшие соседи при отдыхе. К тому же подобный вариант может стать причиной простудных заболеваний. Если же такую беседку поставить туда, где постоянно падает солнечный свет, вряд ли кому то в ней удастся спастись от жары. Металл нагревается, и место отдыха превращается в духовку.

Такие беседки часто делают с односкатной крышей, чтобы было проще укладывать кровельный материал, и используют как временный вариант.

Строительство беседки своими руками: поэтапная инструкция с пояснениямиТакие беседки смотрятся не очень привлекательно, да и на солнце сильно нагреваются ФОТО: forum.mtbtula.ru

Фотопримеры беседок из подручных материалов, возведённых своими руками

Это отдельная тема в подобных постройках. Для сооружений такого типа используется всё, что только может попасть под руки, начиная от старых досок и коряг, заканчивая брезентом, линолеумом или остатками полового ламината. Порой получается очень интересная конструкция

Здесь важно, чтобы домашний мастер подошёл к работе с выдумкой, но при этом всё очень серьёзно рассчитал. В противном случае, может получиться сооружение, больше напоминающее сарай или склад для садового инвентаря

Наиболее интересные дизайнерские идеи можно увидеть на фото ниже.

Строительство беседки своими руками: поэтапная инструкция с пояснениямиФОТО: krov-torg.ruСтроительство беседки своими руками: поэтапная инструкция с пояснениямиФОТО: skalice.ruСтроительство беседки своими руками: поэтапная инструкция с пояснениямиФОТО: hmongdisk.com

Статья по теме:

Нетрадиционные материалы

Уровень комфорта, безусловно, можно повышать бесконечно, создавая беседки из дорогих материалов. Но неужели у дачника не найдётся лучшего применения деньгам, чем закупка натурального камня, бетона, цемента, бруса? Замечательную беседку, полностью справляющуюся со своими функциями, можно создать вообще из чего угодно.

Некоторые используемые для этого материалы трудно даже отнести в разряд строительных, что, впрочем, не лишает сооружение привлекательности:

  1. Шатёр из полипропиленовых труб. Возводится куб из труб, сверху накидывается брезент, а боковины драпируются занавесями, свободно перемещающимися по горизонтальным направляющим.
  2. Плетёная беседка из виноградной лозы, обставленная изнутри плетёной же мебелью.
  3. Учитывая огромное количество пластиковых и стеклянных бутылок, скапливающихся в любом домашнем хозяйстве, из этих материалов вполне может быть построено садовое убежище. В ход пойдёт и целая стеклянная тара, и донышки от пластиковых бутылок. Связать отдельные элементы между собой можно с помощью хорошего клея, либо строительного раствора. Получится беседка в духе эко-тренда «Разумное потребление».

Пристенная беседка своими руками

Какая бы ни была маленькой отдельно стоящая беседка, она все равно занимает достаточно места. Идеальный вариант для маленького двора – это сделать пристенную беседку своими руками. Действительно, в таком варианте есть масса преимуществ. Во-первых, экономия, потому что материалов надо меньше. Во-вторых, компактность, ведь места надо в два раза меньше, чем для отдельно стоящей беседки. В-третьих, это очень удобно, не надо далеко ходить, то есть выполняет функции веранды и главное, такая беседка может служить для разных целей, например, можно поставить верстак, вот вам мастерская на свежем воздухе. Спать в душную ночь, организовать летнюю столовую. К тому построить пристенную беседку даже проще, чем обычную. Здесь на пошаговых схемах показано, как это сделать, а прочитать пошаговые инструкции можно на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/attached-gazebo-plans

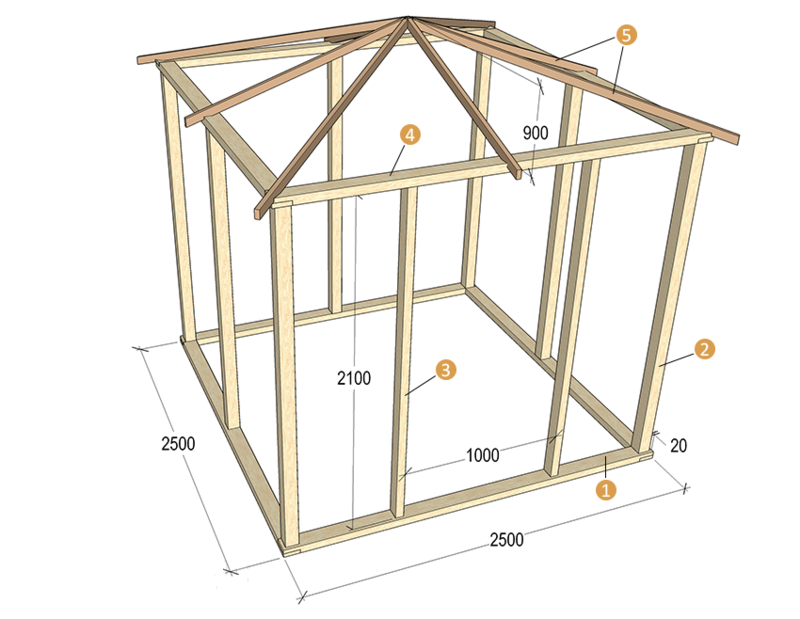

Беседка только из дерева (деревянная) – инструкция и чертежи

Конструкции из дерева могут быть самыми разными. Если вы впервые решили возвести сооружение, то лучше выбрать самую простую форму – квадратную. Чертежи такой беседки достаточно простые, поэтому каждый человек сможет с ними разобраться.

Для начала нужно выбрать подходящее место, а также определиться с внешним видом. После этого создать чертежи сооружения или воспользоваться готовыми решениями. На схеме нужно обязательно обозначить все размеры, форму конструкции, место входа и другие параметры. Если планируется встроить в сооружение лавочки и стол, то их также нужно указать в эскизе.

Также нужно подготовить отдельный чертеж крыши и фундамента, с его спецификацией. Кроме того, нужно учитывать расход средств обработки дерева. В схеме необходимо указать подведение воды, а также электрическую проводку и места монтажа осветительных приборов, если предполагается их наличие.

Если вы сомневаетесь, что можете самостоятельно подготовить эскиз, то можно воспользоваться услугами профессионалов.

Расходные материалы рекомендуется покупать с запасом, так как в процессе работы, некоторых из них могут быть испорчены, а также не исключено, что некоторые детали будут бракованными.

Нужно понимать, что строительство сооружения, является трудоемким процессом, поэтому нужно запастись временем и терпением. Рекомендуется строго придерживаться, подготовленному проекту. При условии последовательного выполнения всех этапов возведения, беседку можно сделать своими руками за пару дней. Для этого нужно заранее закупить все материалы и подготовить необходимые инструменты.

Фундамент

После того, как вы определитесь с местом будущей конструкции, нужно очистить его от мусора, и при необходимости выровнять.

Популярные статьи  Покраска деревянных дверей

На следующем этапе необходимо сделать разметку при помощи вбивания клиньев по углам, между которыми натянуть шнурку.

Если вы хотите построить беседку небольших размеров, то лучше всего подойдет столбчатый или ленточный фундамент, так как квадратная конструкция будет иметь небольшой вес.

Для подготовки основания необходимо вырыть котлован, глубина, которого не превышает 80 см. Затем засыпать его 5-сантиметровым слоем, после чего 10-сантиметровым слоем цементного раствора.

Когда смесь затвердеет, нужно установить вертикальные стойки, которые временно фиксируются специальными укосинами. Предварительно в котлован нужно поместить небольшие металлические трубы одинакового размера, залить в них бетон, после чего закрепить анкера. Примерно через двое суток, крепятся стойки.

Пол конструкции

На следующем этапе, при помощи бруса 50Х150 сделать обвязку снижу стоек. Затем выкладываются лаги с шагом в 45 см, которые крепятся горизонтальной обвязкой к брусу специальными уголками.

Для крепления верхней обвязки нужно установить промежуточные стойки, которые фиксируются к лагам при помощи обычных гвоздей

Важно отметить, что стойки должны быть строго вертикальными. Также они нужны для того, чтобы конструкция смогла выдержать массу крыши

В качестве напольного покрытия, рекомендуется использовать обрезную доску, которую нужно предварительно обработать специальными средствами, чтобы увеличить ее срок службы. Крепится материал с двух сторон. Лучше использовать саморезы, так как гвозди могут расколоть доску.

На следующем этапе нужно сделать верхнюю обвязку. Для этого нужно подготовить брус с сечением 10Х10 см. На изображении ниже наглядно показан пример, как это нужно сделать.

Крыша

Так как конструкция имеет квадратную форму, то рекомендуется сделать четырехскатную крышу. Для изготовления нужно подготовить наклонные стропилы из брусьев и закрепить их гвоздями. Один край подкоса нужно закрепить к стропильным ногам, а д ругой к горизонтальной обвязке.

Кровля покрывается обрезной доской и крепится на саморезы. Некоторые специалисты рекомендуют использовать фанеру. В качестве покрытия можно использовать гибкую черепицу.

На финишном этапе, все деревянные элементы нужно покрыть двойным слоем лака. На этом строительство квадратной беседки закончено. При необходимости, внутри помещения можно расставить мебель для более комфортного отдыха.

Также можете посмотреть видео по этой теме:

Разработка проекта

Любой строитель знает, что главная задача перед началом всех работ – все тщательно спланировать. Подготовка – важная часть, поэтому пренебрегать ею нельзя. Если все детали продумать заранее, то можно не только существенно сократить все расходы, но и упростить себе задачу во время строительства, а также ускорить его.

Для начала вам нужно сделать чертежи вашей будущей беседки, чтобы знать, как она будет выглядеть, и какую будет иметь конструкцию. Перенесите все ваши фантазии на бумагу, с учетом всех желаемых размеров. Если проектирование не ваша сильная сторона, или вы не можете определиться с конструкцией, воспользуйтесь помощью мировой паутины, где уже давно все сделали за вас. Там вы можете найти множество готовых чертежей и выбрать тот, который понравится больше всего.

Проектирование

Также на этапе проектирования, вам нужно определиться с такими вопросами:

Выбор и заготовка материала, из которого будет строиться беседка. Вид фундамента, который нужно устроить. Тяжелые закрытые беседки нужно строить на прочном монолитном, ленточном или плитном фундаменте. Какой тип кровли идеально подойдет для выбранной вами беседки. Выбор архитектуры постройки, так как он может быть разным, то лучше выбрать тот, который бы гармонично сочетался с общей картиной оформления дачного участка или дома. Если предусмотрено строительство мангала или барбекю, необходимо заранее спланировать тип, размещение и конструкцию. Каждая закрытая беседка с барбекю или мангалом должна быть оборудована хорошей системой вентиляции и дымоходом, так как это четко прописано в правилах пожарной безопасности

Чтобы в будущем исключить различные недоразумения при установке осветительных приборов и монтаже умывальника, важно спроектировать электрическое и водное снабжение, если вы хотите иметь в беседке коммуникации. На стадии проектирования важно продумать вариант остекления и конструкцию окон

Заранее выберете место на участке, где будет располагаться ваше место для отдыха. Не следует строить беседку в непосредственной близости от вашего жилища, но и не располагайте ее на границе с участком ваших соседей, особенно если они недружелюбные, чтобы не раздражать их и не портить настроение себе.

Придерживаясь всех этих пунктов, заранее все продумаете и спланируете, тогда ваша дальнейшая работа будет приносить только удовольствие, а выполнить ее можно будет быстро и качественно. Дальше мы рассмотрим, как можно построить два наиболее популярных варианта закрытых беседок. Используя эти инструкции, вы можете построить любую другую беседку, так как принцип работы будет одинаковый.

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото
