Канализационные трубы для наружной канализации: виды и обзор лучших марок

Содержание

Выбор сечения и размеров трубопровода

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Схема разводки внутренней канализации

Основные моменты подбора труб для канализации:

  1. Традиционно диаметр труб системы, обеспечивающей нормальный сток, составляет 100 мм.
  2. В зданиях индивидуальной постройки, предназначенных для постоянного проживания большого количества людей, диаметры труб устанавливаются проектировщиком.
  3. Виды канализационных труб и соединений зависят от конкретных условий эксплуатации системы. Разводка трубопровода может выполняться из труб диаметром 50 мм, на геометрически сложных участках – из гофрированных труб, соединяющихся с каналами из ПВХ. Их соединение осуществляется посредством специальных раструбов. Для изделий, не имеющих раструбов, используются резиновые, реже полимерные муфты.
  4. Обычно трубопровод канализации состоит из изделий круглого сечения. Но на отрезках с высокой нагрузкой, которая может создаваться интенсивным передвижением или весом грунта, допустимо применение изделий с эллипсовидным сечением. В случаях, когда заглубление канализации незначительно (0,5-1 м), хорошую пропускную способность обеспечивают каналы с полукруглым, трапецеидальным или прямоугольным сечением.
  5. Трубы под канализацию подбираются в зависимости от назначения участка:
    • от стояка до сантехнического оборудования – диаметр 50-100 мм;
  6. для стояков – диаметр 100-110 мм;
  7. в цоколе или подвале, в случае расположения сложной системы с большим количеством соединений – диаметр 110-150 мм;
  8. наружные трубы, которые передают сточные воды в выгребную яму, септик или централизованную канализационную сеть, должны иметь диаметр не менее диаметра последней трубы из здания.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

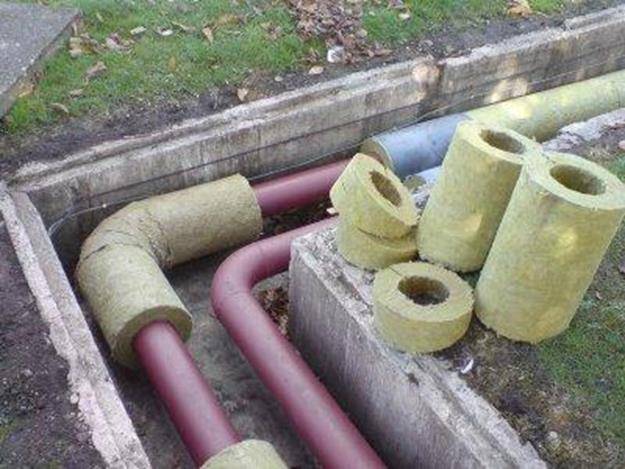

Теплоизоляция наружной канализации

В случае недостаточного заглубления наручного участка, оборудование, расположенное в зоне промерзания, требуется изолировать, чтобы предотвратить разрывы трубы в зимнее время. Из-за стабильности температур на глубине, утепление расположенной ниже уровня промерзания сети делают редко. Но теплоизоляцию трубопроводов желательно делать в любом случае для полного предотвращения вероятности аварийных ситуаций и последующих ремонтных работ.

Безупречная работа и продолжительность функционирования канализационных коммуникаций зависит от грамотного подбора труб. Информация о достоинствах и недостатках, которыми обладают различные типы канализационных труб, дает возможность сделать правильный выбор желающим провести ремонт или оборудовать индивидуальные дома канализацией.

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

  • внешний диаметр канализационной трубы,
  • внутренний диаметр,
  • условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
  • номинальное сечение (Dn или Дн),
  • толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

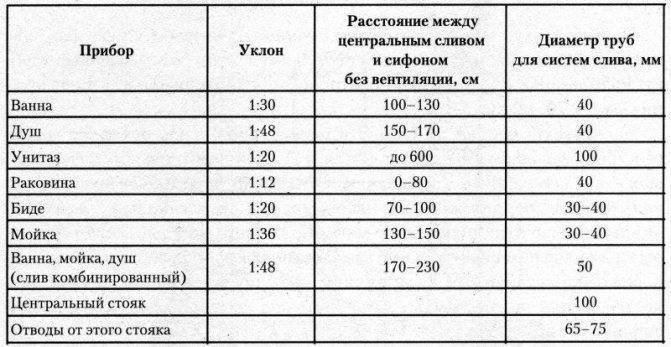

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

  • для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
  • для унитаза — трубы пластиковые диаметр 100 или 110 мм,
  • отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
  • разводка по дому или квартире — 5 см,
  • стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
  • стояк в доме выше пяти этажей — Ø160,
  • соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
  • вывод стоков наружу — 16 или 20 см,
  • дворовая система — Ø 300,
  • выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

  • для внутриквартального стока и уличной сети — 20 см,
  • для внутриквартальной сети ливневого отвода — 20,2 см,
  • для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

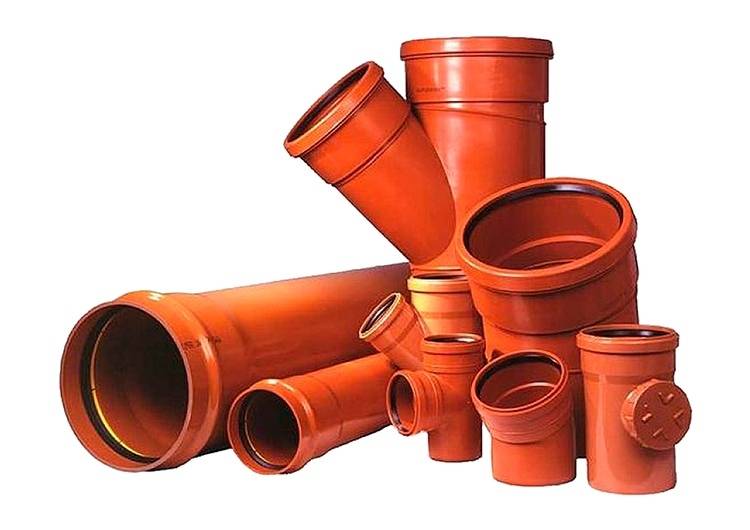

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

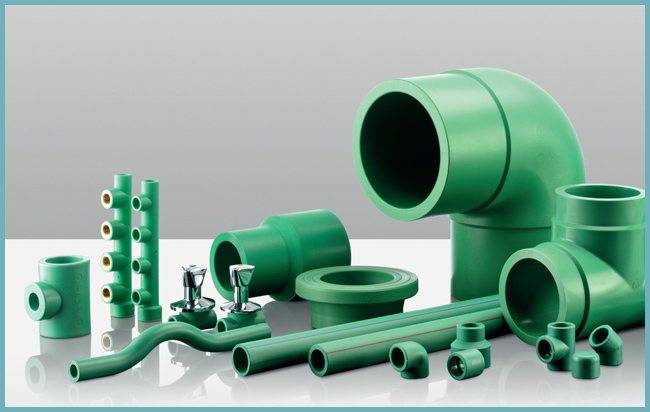

Полипропиленовые фитинги

Полипропилен это жесткий материал, поэтому трубы из него выпускаются в виде готовых отрезков, которые необходимо соединять между собой. Из-за этого их свойства для монтажа требуется большое количество комплектующих.

Трубопровод из полипропилена монтируется посредством сварки с использованием фитингов. Основной соединительный фитинг для труб – американка. Американка – самое необходимое соединение для трубы, обеспечивающее ей прочность. Конструктивно она состоит из резьбовых фитингов (2 шт.), накладной гайки и прокладки.

Популярные статьи  Схемы простых оригами для вашего ребенка

Канализационные трубы для наружной канализации: виды и обзор лучших марок

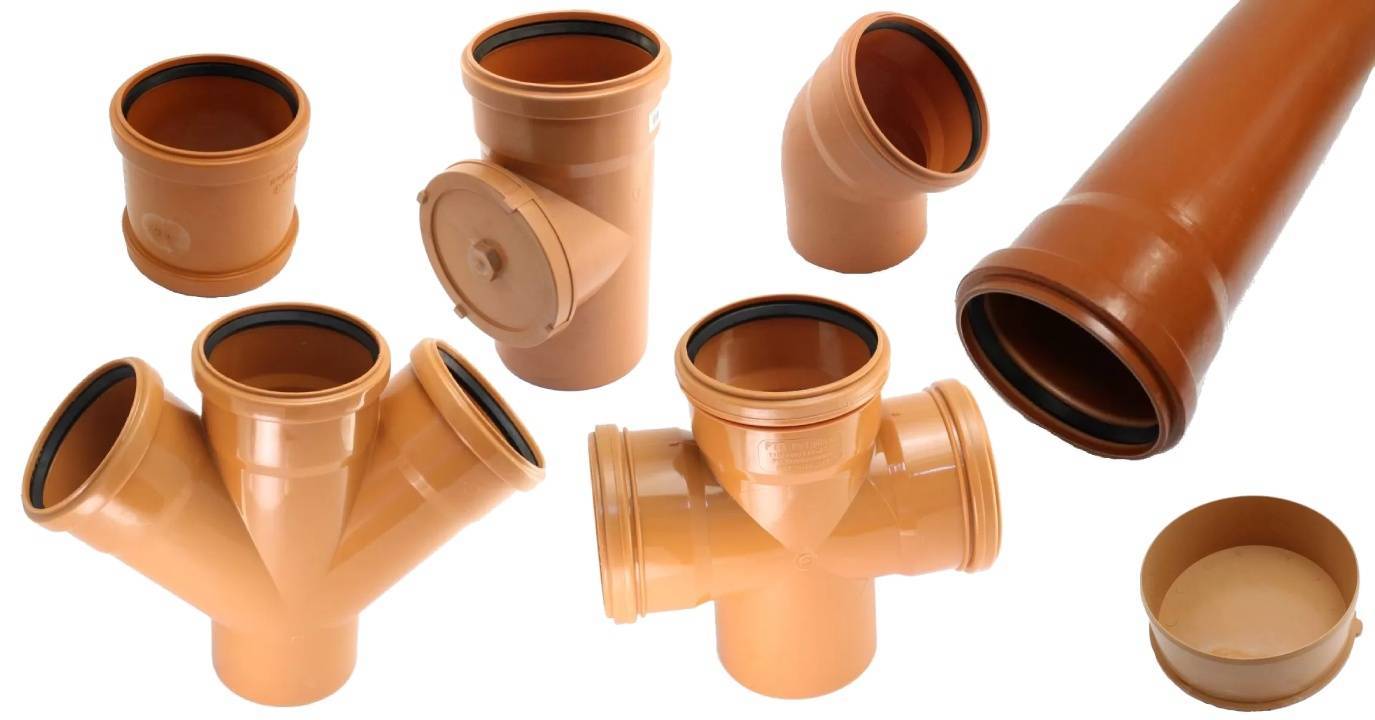

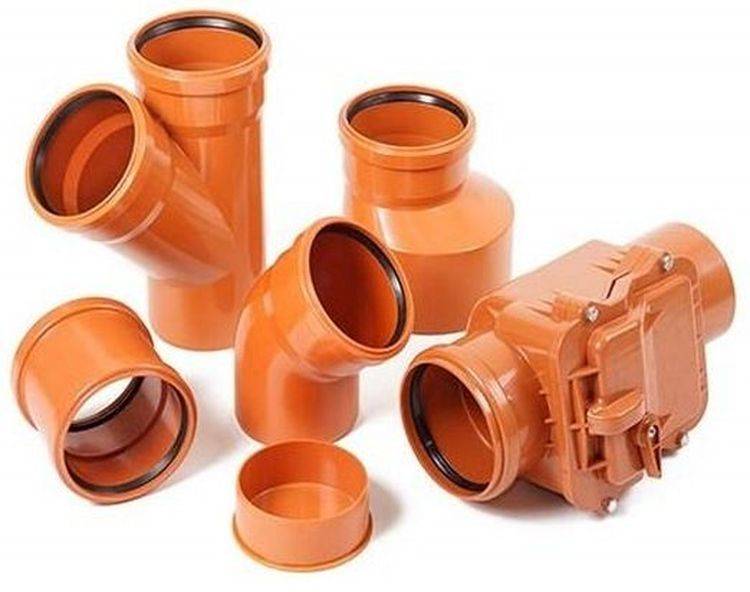

Фитинги для полипропиленовых труб

«Американка» — это условное название, под которым можно объединить любую муфту, уголок или кран, в конструкции которых имеется накидная гайка. Она имеет свои преимущества:

  • американка используется для расстыковки трубопровода без вращения;
  • для соединения двух деталей необходимо вращать только накидную гайку. То есть американка оставляет детали неподвижными;
  • американка уплотняется специальной прокладкой, что придает соединению особую надежность;

В целом, фитинги для полипропиленовых труб (в том числе и американка), обладают следующими свойствами:

  • долгий срок службы;
  • экологичность;
  • быстрый и легкий монтаж.

Виды труб для канализации

Канализационные трубы для наружной канализации: виды и обзор лучших марок
Чугунные канализационные трубы Для прокладки трубопровода производят тубы из таких материалов:

  • чугун;
  • полимеры;
  • асбестоцемент;
  • бетон.

Чугун

Использование металла при прокладке канализационного трубопровода постепенно уступает свои позиции полимерам. Однако в некоторых случаях чугун все же предпочтительнее, например, на участках с высокой динамической/статической нагрузкой.

Производство труб из чугуна подразумевает процесс центробежного литья. В результате толщина изделия получается равномерной по всей его длине. Чтобы предотвратить коррозию чугуна, изнутри трубы покрывают слоем битума.

Основные преимущества металла, как материала для канализационного коллектора:

  • прочность и износостойкость даже при регулярных динамических нагрузках;
  • долговечность — служба от 50 и более лет;
  • инертность к агрессивным средам и температурным перепадам;
  • звукоизоляция благодаря внутреннему битумному покрытию;
  • экологичность.

К недостаткам чугунных труб можно отнести высокую стоимость, сложности монтажа из-за веса изделий и заиливание трубопровода со временем. Даже слой битума не окончательно сглаживает шероховатость внутренних стенок труб.

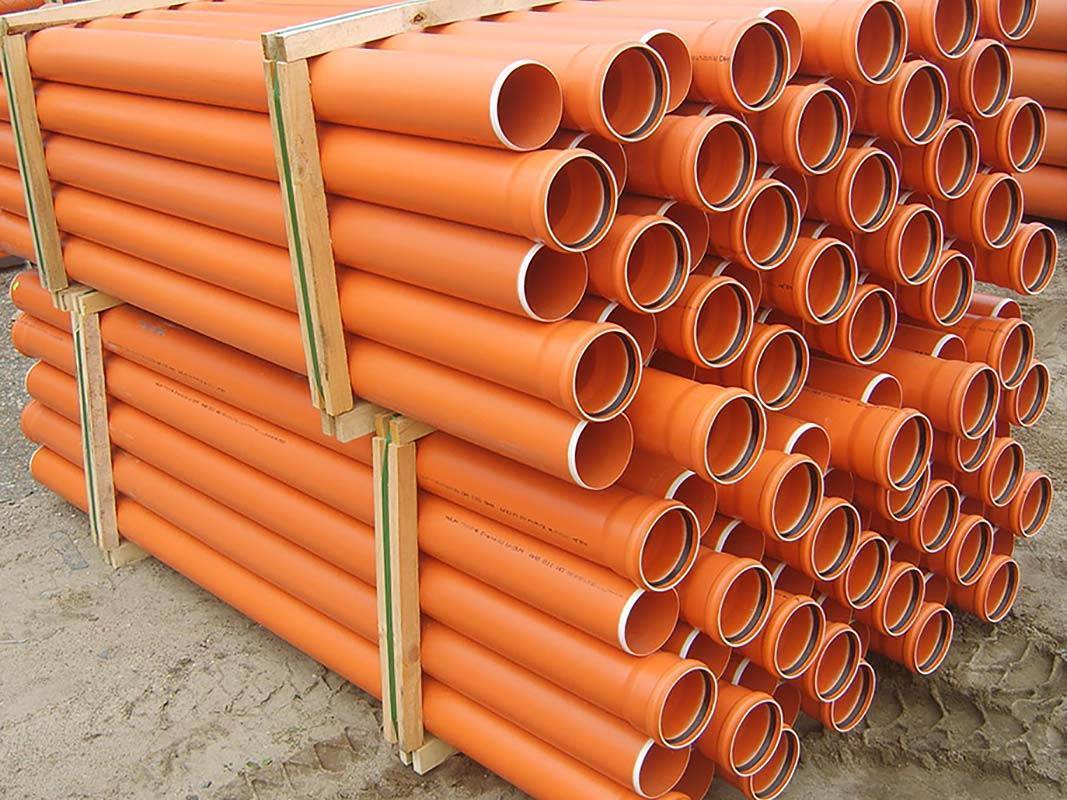

Полимер

Канализационные трубы для наружной канализации: виды и обзор лучших марок

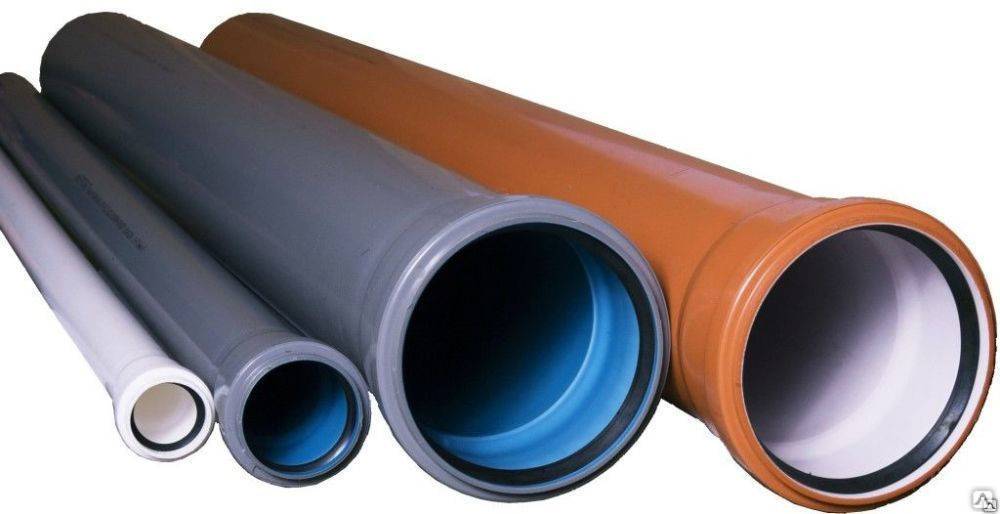

Пластиковые трубы для внутренней и внешней канализации На рынке представлены трубы из ПВХ (поливинилхлорид), ПНД (полиэтилен низкого давления), ПЭТ (полиэтилен). Главными положительными характеристиками изделий из полимеров являются:

  • выгодная стоимость;
  • малый вес, а значит, легкость в работе;
  • широкий диапазон сечений;
  • идеально гладкая внутренняя поверхность, что обеспечивает хорошее скольжение нечистот по коллектору в сторону приемника;
  • устойчивость к изменениям температурного режима и к агрессивным стокам.

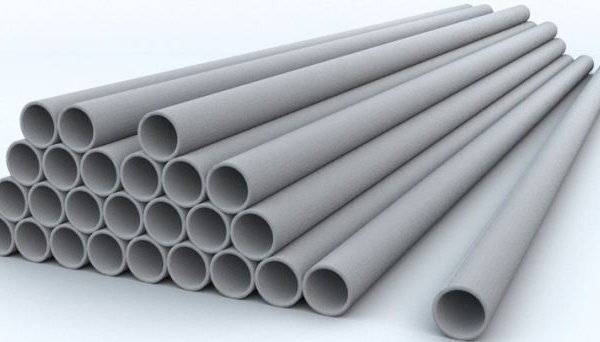

Асбестоцемент

Канализационные трубы для наружной канализации: виды и обзор лучших марок
Асбестоцемент Этот материал является облегченным вариантом бетонных изделий. Асбест выступает в качестве армирующего средства. От этого трубы становятся в разы легче, а их внутренняя поверхность более гладкой. Служат трубы из асбестоцемента до полувека. При этом в работе с ними стоит быть острожными. Точечное механическое воздействие высокой силы может привести к нарушению герметичности элемента.

Основные преимущества изделий из асбестоцемента — приемлемый вес, прочность и выгодная стоимость. Порой цена на такие трубы ниже материалов из полимеров.

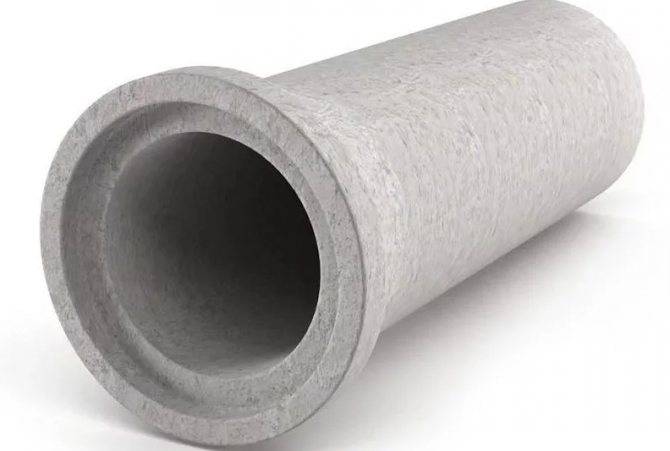

Бетон

Канализационные трубы для наружной канализации: виды и обзор лучших марок
Бетонная труба Бетонные изделия применяют больше для прокладки центральных магистралей под большой объем стоков. В частном строительстве такие изделия встречаются редко, если только канализация будет обслуживать несколько коттеджей одновременно, включая бассейны и сауны на их территории.

Бетонные трубы отлично выдерживают воздействие агрессивных сред, температурные перепады и повышенные статические/динамические нагрузки. Минусом изделий является их вес и трудоемкость процесса при укладке. Монтируют тубы из бетона раструбным способом с использованием уплотнителей либо методом зачеканки.

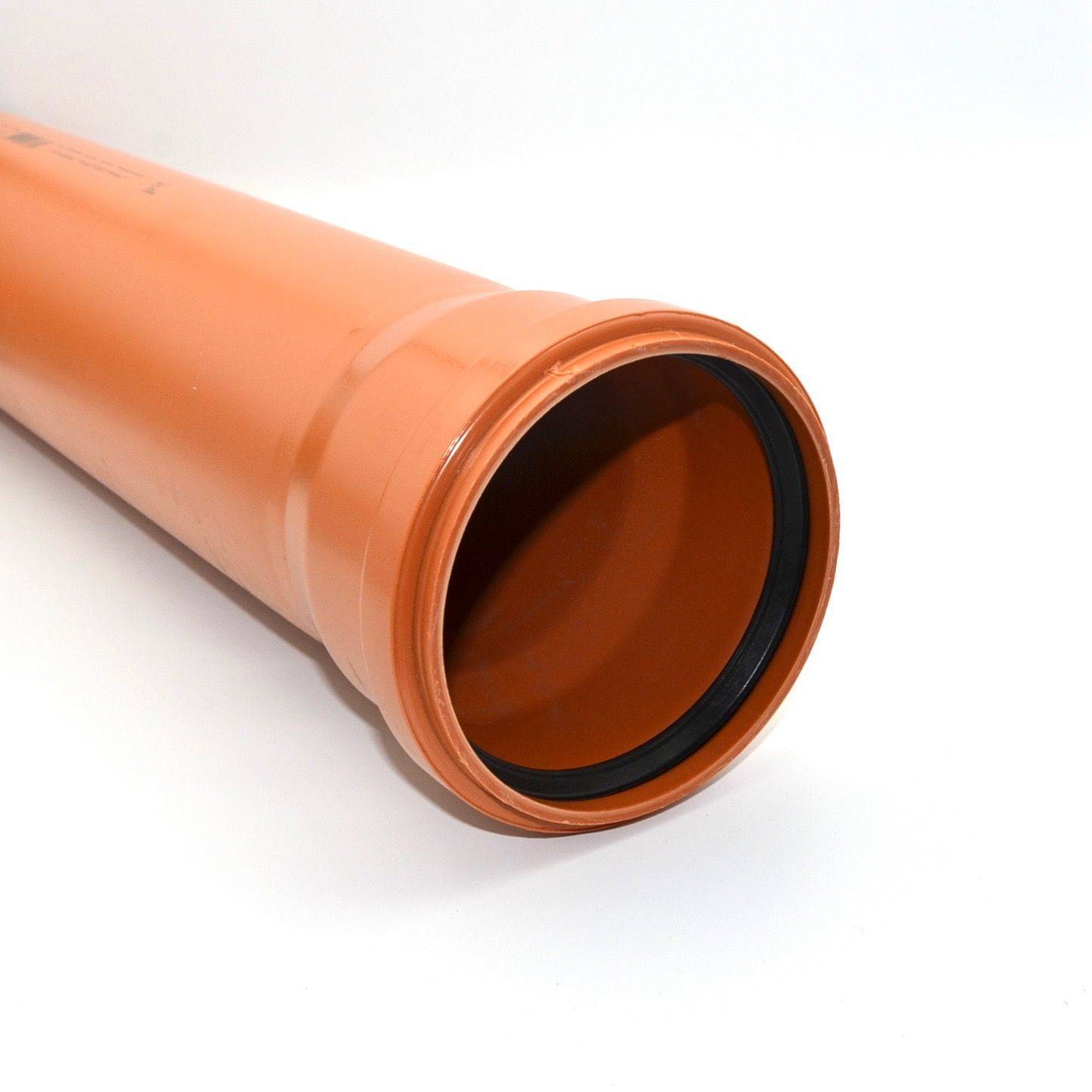

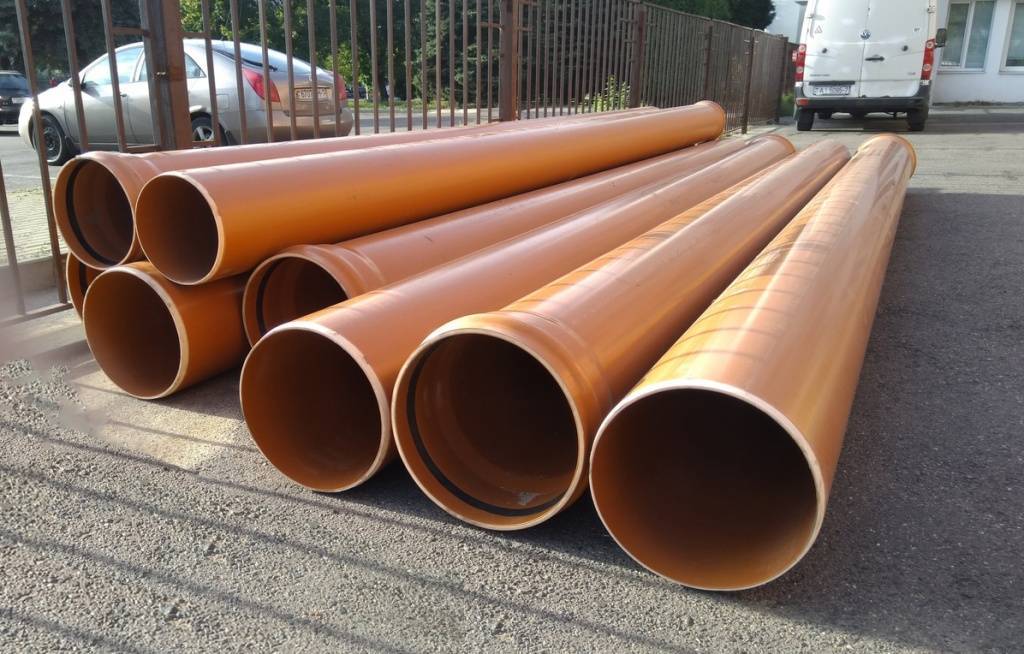

Свойства ПВХ как материала

Матричной основой рыжей ПВХ трубы является поливинилхлорид. Материал отличается огнестойкостью, морозоустойчивостью, невысокой температурой плавления, легкостью. Поливинилхлорид проявляет диэлектрические свойства, не горюч, имеет достаточную жесткость, однако при сильных воздействиях на изгиб либо механических может ломаться.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Трубы из ПВХ обладают высокими прочностными характеристиками и успешно конкурируют со стальными и чугунными

Распространение ПВХ среди основных материалов систем канализации объясняется его повышенной стойкостью к щелочам, кислотам, нефтепродуктам и другим агрессивным веществам. Он способен выдержать температуру до 120 градусов.

Деформация изделий из такого материала происходит уже при температурных значениях в +65-70 ºС. По этой причине нежелательно использование каналов для горячего водоснабжения.

Особенности маркировки

В интересах потребителей на трубную пластиковую продукцию производители обязаны наносить маркировку. Она размещается через каждый метр изделия, наносится либо специальной краской, либо разогретым инструментом.

Госстандартами определены обязательные сведения, подлежащие отображению на товаре:

  • Обозначение изделия.
  • Название материала.
  • Типоразмеры.
  • SDR.
  • Номинал жесткости.
  • Номер и дата соответствующего ГОСТа.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Что обозначают символы в маркировке

По понятным причинам информация на продукцию наносится в сокращенном виде и обозначается:

  • Русскими буквами НПВХ или латинскими PVC-U – наименование материала;
  • Номинальные значения внешнего сечения и толщины стенки – просто цифрами в миллиметрах;
  • SDR – нормируемое отношение размеров сечения к толщине стенки;
  • SN – класс кольцевой жесткости;
  • Обозначение стандарта – номером и годом издания ГОСТа.

Образец маркировки изделия

Отвод с наружным сечением 160 мм, стенкой 4,9 мм:

Труба НПВХ 160×4,7 SDR 34 SN 8 ГОСТ 32413-2013

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Виды

Чтобы понять, какие трубы использовать в канализации лучше, нужно рассмотреть, что предлагает потребителям строительный рынок. Их изготавливают из следующих материалов:

  • асбестоцемента;
  • керамики;
  • металла;
  • полимеров.

Достоинства и недостатки асбестоцемента

К достоинствам смеси асбестового волокна и цемента относится следующее:

  • срок службы до 100 лет;
  • невосприимчивость к агрессивному воздействию окружающей среды и типу жидкости;
  • легкость материала;
  • простота монтажа;
  • отсутствие засоров.

Асбестоцемент не лишен недостатков. Он достаточно хрупкий, поэтому его следует оберегать от механического воздействия. Такие трубы для канализации хорошо применять в квартире.

Достоинства и недостатки керамики

Керамические трубопроводы прокладывались в древности. Но и сейчас пользуются спросом благодаря высоким эксплуатационным характеристикам. К ним относятся:

  • невосприимчивость к химическому и температурному воздействию;
  • отсутствие засоров;
  • простота монтажа и замены.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

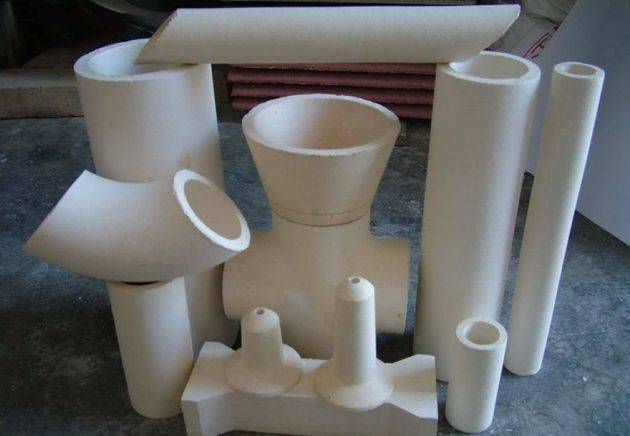

Керамические трубы можно эксплуатировать на долгий срок Канализационная труба из керамики может пропускать любой тип жидкости. Ее не способны повредить химикаты. Гладкая внутренняя поверхность исключает образование механических и биологических засоров.

У керамики есть один недостаток – хрупкость, усложняющая задачу по транспортировке и монтажу.

Достоинства и недостатки металла

Среди металлических изделий наибольшей популярностью пользуются трубы из стали и чугуна.

Сталь обладает следующими достоинствами:

  • прочностью;
  • удобством обработки и монтажа;
  • способностью выдерживать высокие температуры.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Однако ее не рекомендуется использовать для прокладки водопровода из-за внушительного веса и подверженности коррозии.

Чугун обладает теми же достоинствами, что и сталь. Он не подвержен коррозии и способен выдерживать значительную нагрузку. Однако чугун очень тяжелый, а многие потребители отмечают его хрупкость. Внутренняя поверхность чугунных изделий шероховатая, что способствует образованию засоров.

Достоинства и недостатки полимеров

Сейчас потребителям редко приходится задумываться над тем, какую для канализации выбрать трубу. Чаще всего предпочтение отдается не тяжелому металлу, а легким полимерным материалам (пластику). Они используются для прокладки внутреннего и наружного трубопровода благодаря высоким прочностным характеристикам.

Выбирать приходится из трех полимеров:

  • ПВХ (поливинилхлорида);
  • ПВХ нп (непластифицированного поливинилхлорида);
  • ПП (полипропилена);
  • (ПЭТ) полиэтилена.

Канализационные трубы для наружной канализации: виды и обзор лучших марок
Трубы ПВХ для водопровода Пластиковые изделия имеют следующие достоинства:

  • обладают высокой прочностью;
  • устойчивы к ультрафиолету;
  • не деформируются при температурных перепадах.

Поливинилхлорид применяется в самотечных канализационных магистралях. Воздействие низких температур приводит к потере эластичности, делая его хрупким. Высокие температуры вызывают деформацию. Поливинилхлорид разрушается под воздействием химикатов.

Срок службы полипропилена составляет до 100 лет. Он прочен, легок, эластичен и выдерживает высокие температуры, не подвергаясь деформации. Однако его не рекомендуется применять для прокладки наружного водопровода.

Популярные статьи  Грунтовка для стен под обои: выбираем, какая лучше

Для монтажа наружной канализации рекомендуется выбирать материалы из полиэтилена. Они долговечны, полированная внутренняя поверхность исключает образование засоров. Единственный недостаток заключается в чувствительности к ультрафиолетовому излучению. Поэтому их применяют при условии отсутствия воздействия солнца.

Видео по теме: Трубы для наружной и внутренней канализации

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Требования к трубам внутренней канализации

Трубы для канализации должны отвечать ряду требований. Одно из них — прочность. Канализационная сеть должна выдерживать механические нагрузки, создаваемые в ходе эксплуатации

Другое, не менее важное требование — химическая инертность. Материал не должен вступать в реакцию с компонентами, которые могут содержаться в сточных водах (химикаты, органика и т.д.)

Не менее важна температурная устойчивость материала. Канализационная сеть должна выдерживать длительное воздействие высоких и низких температур, возможные температурные перепады и быть устойчива к промерзанию. Последний пункт особенно важен для северных регионов.

Даже незначительная шероховатость внутренней стенки препятствует прохождению отходов, что со временем вызывает сужение просвета и становится причиной засорения системы. На внутренних стенках труб не должны задерживаться и образовывать колонии болезнетворные микроорганизмы, которые могут содержаться в сточных водах. Гладкость и отсутствие органических отложений препятствуют размножению бактерий.

Важно выбирать такую канализацию, которая будет удобна в монтаже. Малый вес и простота соединения отдельных элементов облегчают сборку и установку инженерной сети

Еще одно требование — совместимость элементов внутреннего трубопровода с сантехникой, используемой в помещении, и наружной канализационной сетью.

Монтаж пластиковых канализационных труб

Для устройства системы используются трубы пластмассовые канализационные разного диаметра, который подбирается в зависимости от нагрузки на данном участке. Так, например, труба диаметром 50 мм применяется внутри зданий, как правило, при разводке стоков, диаметр 110 мм больше подходит для транспортировки отходов из унитазов, а труба размером 300 мм в поперечнике используется при сооружении канализаций многоквартирных домов или промышленных объектов, то есть там, где на нее будет приходиться большая нагрузка.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Необходимые диаметры пластиковых канализационных труб

Проектные работы и составление схемы

Начальным этапом сооружения канализации является составление проекта, согласно которому приобретаются канализационные пластиковые фитинги и трубы в необходимом количестве, соблюдая все требуемые размеры

Составить проект можно, опираясь на уже существующую систему, перед демонтажем ее требуется тщательно осмотреть, отметив все особенности и остановив особое внимание на недостатках, с тем, чтобы не повторить их в новом сооружении

По возможности следует сохранить весь маршрут прокладки труб, это делается для того, чтоб избежать изготовления новых отверстий в стенах и перекрытиях. В случае сохранения старой схемы легче также будет подобрать диаметр и произвести замеры труб.

На схеме отмечаются места нахождения стояка, канализационных узлов и прочих ключевых мест.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

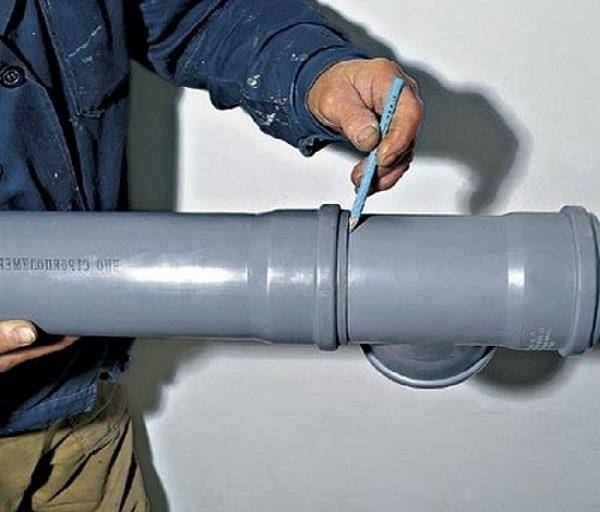

Замер длины трубы на местности

Прокладка труб

Прокладка канализации из пластиковых труб начинается с самой верхней ее точки. По мере прокладки не следует забывать про необходимость уклона и соблюдать его величину

Особенно это важно, если канализация безнапорного типа и вода спускается в стояк самотеком

Облегчает задачу применение уровня, с его помощью легче всего контролировать и соблюдать угол наклона. Необходимо также обеспечить минимальное расстояние между крепежными элементами, так как при его превышении, пластиковая труба может прогнуться под собственным весом.

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Правильное расположение канализационных пластиковых труб

Канализация с использованием напорных и безнапорных труб ПХВ

В системах с принудительным удалением стоков, т. е. с использованием насосов, применяют напорные трубы ПВХ. Для них характерно повышенное давление на стенки, поэтому и требования предъявляются соответствующие. Выпускаются три вида напорных труб на давления 6, 10 и 12,5 кг/см кв. Дополнительно следует выбирать и способ соединения:

  • клеевой, когда при установке фитингов наносят клей и фиксируют соединение струбцинами;
  • раструб, когда прямой участок трубы вставляют в раструб, предварительно обработанный силиконовым герметиком.

Самотечная канализационная система использует перемещение стоков под действием силы тяжести. Для выбора таких труб учитывают внешнюю нагрузку, а при монтаже предусматривают наклон трубопровода. Обычно для безнапорной канализации применяют трубы с раструбом.

Материалы для трубопроводных элементов

Для организации систем канализации применяют конструкции из разного материала:

  1. Керамические изделия

    отличаются долговечностью, не поддается коррозии, но их тяжело монтировать и проводить логистику.

  2. Чугунные трубы остаются популярными уже много лет. Материал по всем параметрам подходит для устройства трубопровода канализации. Чугун отличается прочностью, не подлежит коррозийным изменениям. Герметичность стыков обеспечивают литым способом. Чтобы увеличить качество соединений во время установки, применяют зачеканку.
  3. Трубы из пластика все больше вытесняют изделия из других материалов. Легкость изделий, прочность, надежность, долговечность, простота монтажа – все это отличает пластиковые трубы. Основным методом для монтажа конструкции считается раструбный способ.

Размеры раструбов для канализации внутри дома:

  • трубы, служащие отводами, должны иметь сечение пятьдесят миллиметров.
  • раструб для фановой трубы либо стояка должен имеет размер сто либо сто десять миллиметров.
  • раструб, выходящий из дома по направлению к септику, равен сто, сто десять либо сто пятьдесят миллиметров.

Канализационные изделия из иных материалов

Помимо пластика наружные трубы для проводки канализации могут изготовляться из других материалов.

№1 — асбестоцементные трубы

Для производства подобных изделий применяется смесь портландцемента с минеральным асбестовым волокном.

Такие системы обладают рядом важных достоинств:

  • Долговечность — срок эксплуатации может достигать полувека и даже ста лет.
  • Относительная легкость, значительно облегчающая монтаж.
  • Устойчивость к агрессивным средам. Трубы из асбестоцемента выдерживают практически все химические вещества.
  • Нерасположенность к зарастанию раструба.

Недостатком этого материала является хрупкость и чувствительность к механическим повреждениям.

Главным минусом асбестоцементных труб является чрезвычайная хрупкость. При покупке подобных изделий нужно внимательно осмотреть их, чтобы выявить сколы и трещины

Совершая покупку, важно внимательно осмотреть торцы труб, где чаще всего наблюдаются различные повреждения

При транспортировке и складировании изделий из асбестоцемента важно соблюдать особую осторожность

№2 — керамические изделия

Еще в античные времена керамика применялась для изготовления деталей канализационной системы. Этот материал популярен и в наши дни, благодаря таким достоинствам как:

  • Химическая инертность. Керамические системы позволяют вести транспортировку практически любых жидких сред.
  • Особая структура внутренней поверхности, которая препятствует образованию налетов и отложений солей и иных веществ.
  • Стойкость к температурам внешней среды и проходящим по трубе жидкостям.
  • Простота прокладки.

Из недостатков можно отметить хрупкость и небольшую длину труб, из-за чего при прокладке системы приходится увеличивать число стыков.

Трубы из керамики легко разрушаются при механических воздействиях, поэтому при их транспортировке, складировании и монтаже нужно соблюдать особые меры предосторожности

В продаже встречаются керамические элементы диаметром 100-600 мм, которые могут иметь два варианта соединения: с раструбом и с нарезкой.

Перед установкой труб следует проверить качество, осмотрев внешний вид деталей и простучав их. Дребезжащий звук, появившийся при ударе, свидетельствует о наличии скрытой трещины.

№3 — чугунные системы

В течение долгого времени наиболее популярным решением обустройства наружной канализации считались раструбные трубы из чугуна. Как правило, для частного строительство достаточно элементов диаметром 16 см.

Главным минусом традиционных чугунных труб является большой вес, из-за чего для прокладки коммуникационных сетей требуется использование спецтехники

Системы из этого материала имеют множество положительных качеств. Среди них высокая прочность, позволяющая трубопроводу выдерживать большие нагрузки и долговечность — срок службы чугунных систем составляет как минимум несколько десятков лет.

А также стойкость к перепадам температуры и довольно простой монтаж, предусматривающий использование раструбового способа.

В то же время нельзя не упомянуть некоторых недостатков подобной продукции:

  • Большой вес. Из-за тяжести элементов невозможно проложить чугунный трубопровод без применения спецтехники.
  • Склонность к образованию отложений на поверхности: со временем это может привести к образованию засоров.
  • Невозможность использования на ряде почв, особенно в солончаках.
  • Достаточно высокая цена традиционных чугунных изделий.

В настоящее время чугунные трубы применяются для прокладки промышленных коммуникаций, тогда как в индивидуальном строительстве их практически всюду вытеснили более дешевые и легкие пластиковые аналоги.

Требования к наружным трубопроводам

Внешним канализационным сетям приходится функционировать в сложных условиях. Засыпанные землей трубы вынуждены переносить вес грунта, по которому могут передвигаться люди, а часто и автомобили.

Также на них оказывают воздействие почвенные воды, способные спровоцировать смещение стыковочных узлов, что может привести к разгерметизации канализационной сети.

Системам приходится постоянно противостоять статическому/динамическому воздействию сточных вод, которые транспортируются по трубам.

Внешним канализационным трубам, используемым для монтажа систем по выводу сточных вод, приходится находиться под землей в сложных условиях

Именно поэтому к элементам наружных канализационных сетей предъявляются особые требования. Трубы должны обладать такими качествами, как:

  • прочность и жесткость;
  • способность переносить температурные колебания, не теряя рабочих качеств;
  • морозостойкость;
  • износоустойчивость, долгий срок службы;
  • стойкость в воздействию агрессивно-химических сред.

Для изготовления внешних канализационных систем могут применяться различные материалы (полимеры, сталь, чугун), однако все они должны соответствовать вышеназванным факторам.

Следует также учитывать, что на качество трубопровода оказывают влияние не только специфические свойства труб, но и качество монтажа и прокладки системы.

Требования к канализационным трубам

Конструктивно система канализации – это разветвленная сеть трубопроводов, идущая от сантехнических приборов к очистному сооружению. Задумываясь, какие трубы лучше для канализации, нужно помнить, что в сети канализации разделятся на две совместно работающие составляющие – наружную и внутреннюю систему.

При этом трубы для внутренней канализации и трубы для внешней канализации должны быть разными, так как эксплуатируются они в разных условиях.

Требования к трубам для внутренней канализации

Внутренняя часть системы включает в себя все сантехнические приборы и трубы для канализации, соединяющие их. Поскольку сети расположены в квартире, то трубы для канализации будут эксплуатироваться в щадящих условиях.

В квартире трубы под канализацию могут быть проложены скрытно (в стенах, под покрытием пола) либо открыто. В последнем случае, предусматривают крепление канализационных труб к стене.

Крепеж для канализационных труб представлен хомутами, прикрученными к стене. Для прокладываемых внутри помещений канализационных труб характеристики должны быть следующими:

  • Быть прочными.
  • Не вступать во взаимодействие с транспортируемой средой.
  • Быть устойчивыми к воздействиям термического, химического и биологического характера.
  • Иметь максимально гладкую внутреннюю поверхность.
  • Обеспечивать возможность подключения различных сантехнических приборов.

Какой диаметр труб нужно выбирать? Диаметр канализационных труб выбирают согласно строительным нормам. Размеры канализационных труб отличаются в зависимости от того, к какому прибору планируется подключить трубу. Рекомендованный диаметр трубы канализации для отвода от:

  • ванны – 40 мм;
  • душевой кабины – 40 мм;
  • умывальника – 40 мм;
  • биде – труба 32 мм;
  • унитаза – труба 110 миллиметров. Для инсталляции подвесных унитазов может быть использована труба 90 мм.

Центральный стояк в квартире делают из трубы размером 110 мм, а отводы от него могут иметь диаметр 75 мм. При постройке внутренней канализации для частного дома диаметр канализационной трубы выбирается по тем же нормам.

Помимо труб, для сборки трубопроводов нужны соединительные детали. Какие бывают фитинги? Это разнообразные муфты, тройники, сгоны, уголки, крестовины. Так, при сборке внутренних сетей часто используются тройники для труб.

Применяются тройники для подключения дополнительного патрубка к магистрали. Для сборки системы канализации применяют косые тройники, так как если установить тройники с прямым углом, то возрастет риск образования засоров. Такая деталь, как сгоны применяется для сборки труб из металла. Сгоны – это патрубки с резьбой, применяют сгоны там, где нужно соединить неповоротные детали.

Требования к трубам для наружной канализации

Особые требования предъявляются к материалам для монтажа наружной части системы канализации. Понятно, что трубы для канализации под землей должны быть особенно прочными. Раньше трубы для канализации в землю изготавливали только из чугуна или асбестоцемента.

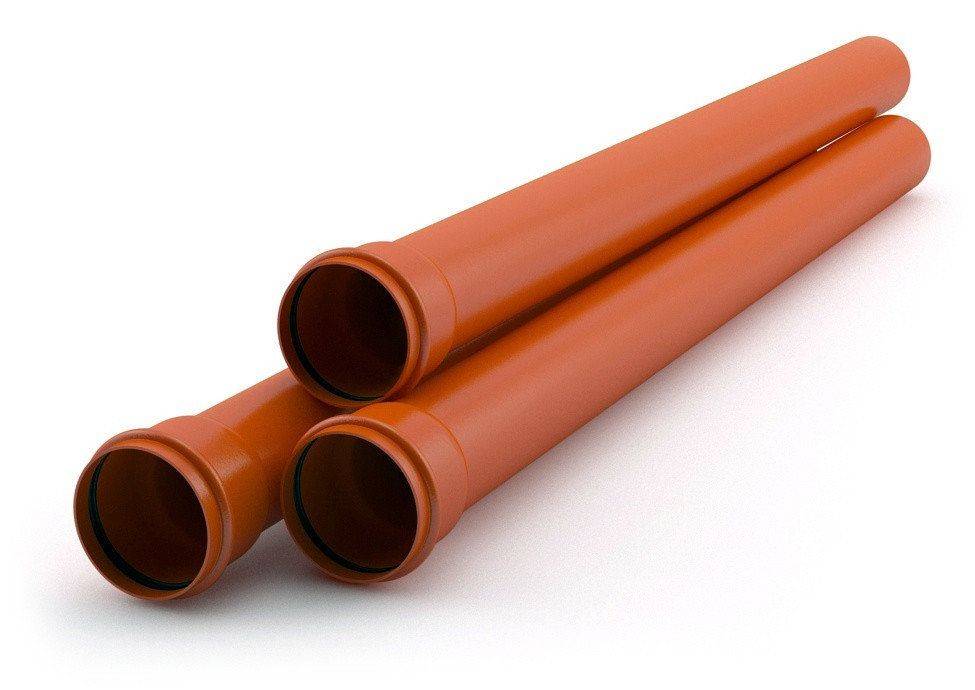

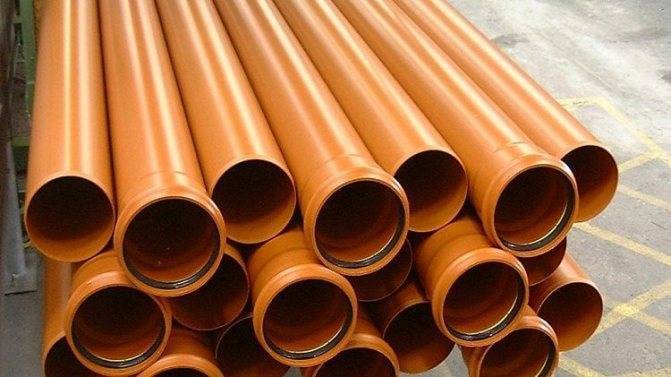

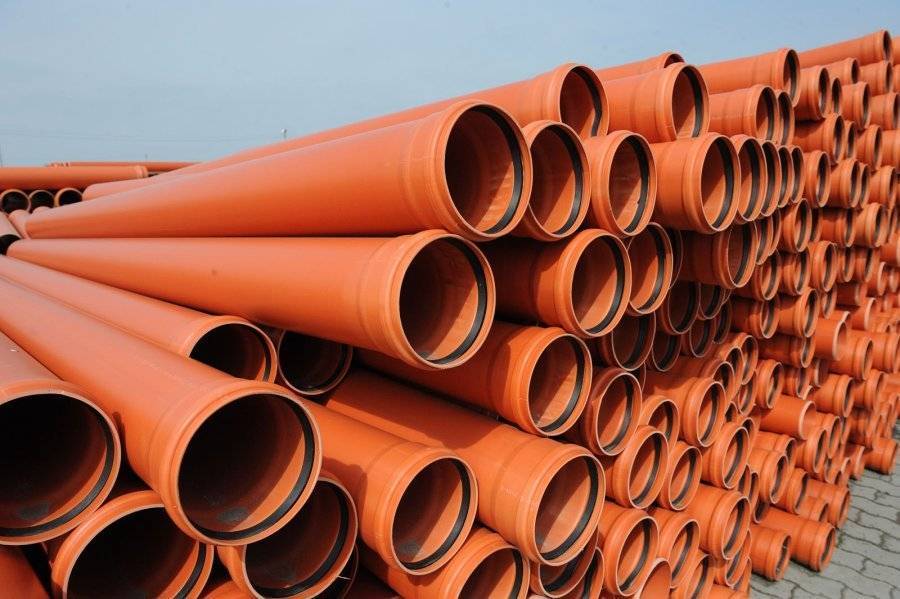

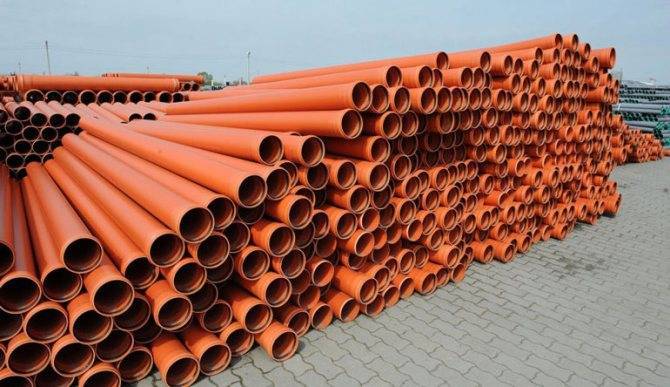

Сейчас чаще применяют пластиковые рыжие канализационные трубы. Рыжая труба – это модель, предназначенная для сборки наружных сетей. Рыжая окраска, разумеется, не является обязательной.

Просто производитель таким образом облегчает покупателям выбор, оранжевая канализационная труба предназначена для наружных сетей, серая – для внутренних. Если для укладки в грунте будет выбрана не рыжая, а серая труба, предназначенная для внутренних сетей, то система вскоре придет в негодность и потребуется ремонт канализационных труб.

Рыжая труба отличается устойчивостью к давлению грунта и воздействию отрицательных температур. Для монтажа наружных систем нужно выбирать соответствующие фитинги, так тройники на канализационную трубу также должны быть предназначены для эксплуатации в наружных сетях, их также отличает рыжая окраска.

Для монтажа наружного трубопровода используются трубы большого диаметра, чаще всего применяется канализационная труба 160 мм или 150 мм. При большом расходе воды выбирают канализационную трубу 200 мм.

При постройке коллективной системы водоотведения на несколько домов труба 200 мм может не справиться с нагрузкой. Поэтому стоит выбрать канализационную трубу 250 или даже 300 мм.

Особенности полипропиленового и полиэтиленового трубопровода для наружных сетей

Если речь идет о полипропилене, то его главным достоинством является устойчивость к воздействию высокой температуры. Данный материал не имеет ограничений по температуре переносимой жидкости, а кроме того, подходит как для напорных, так и для безнапорных систем. Эластичность полипропилена в разы превышает этот показатель у ПВХ.

Однако самой гибкой на сегодняшний день является магистраль из полиэтилена. Она не боится промерзания, поскольку в случае небольшой деформации может легко восстановить свою форму. Лучшим вариантом ПЭ изделий для наружной прокладки является двухслойная рыжая гофрированная магистраль, выпускаемая с круглым сечением большого диаметра (от 110 мм).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
