УШП фундамент технология: видео-пример возведения фундамента своими руками

Делаем плитный фундамент своими руками

Пошаговую инструкцию по устройству плиточного фундамента рассмотрим подробно на примере возведения утепленной шведской плиты (УШП).

  1. Подготовка основания – начальный этап устройства любого фундамента, состоящий из цикла подготовительных работ земляного цикла. Основная задача – создать такую грунтовую подушку, которая имела бы минимальный коэффициент сжимаемости и подвижности под постоянной нагрузкой от здания. Для этого земляной грунт принято изымать, а на его место засыпать песок, попеременно трамбуя его специальными механизмами – ручными виброплитами;
  2. Подводка коммуникаций – устройство различных линий электро- и водоснабжения подводят к дому на следующем этапе. Септик и канализационные подводы труб к дому также принято устраивать загодя, до бетонирования плиты;
  3. Установка опалубки – для такого вида плиточного фундамента применяют несъемную опалубку из плотного ПСБ или XPS. Специально для таких работ используются формованные листы или блоки, подходящие по высоте, и стыкующиеся между собой на монтажный клей. Снаружи эту опалубку принято гидроизолировать по всему периметру фундамента. Нижняя часть плиты также устилается плитами утеплителя толщиной 8-10см, через который проходят все подводы коммуникаций;
  4. Ливневая канализация и отмостка – с наружной части плиты, в качестве системы водоотведения, устраивается ливневая канализация и отмостка. Система ливневки состоит из принимающих колодцев и лючков, которые соединены между собой трубопроводом. Отмостку можно изготовить из плит ПСБ, XPS, покрыв ее впоследствии слоем бетона. Для ее ширины достаточно 40-50см;
  5. Монтаж металлического каркаса – после устройства опалубки, в готовую полость плиты помещают металлический каркас из арматуры. Он должен покрывать всю площадь плиты. Его производят в виде сетки с ячейками от 100-200мм, из арматуры диаметром 12мм. Каркас прочно закрепляют скобами из железного прута, чтобы он не съехал при заливке бетона;

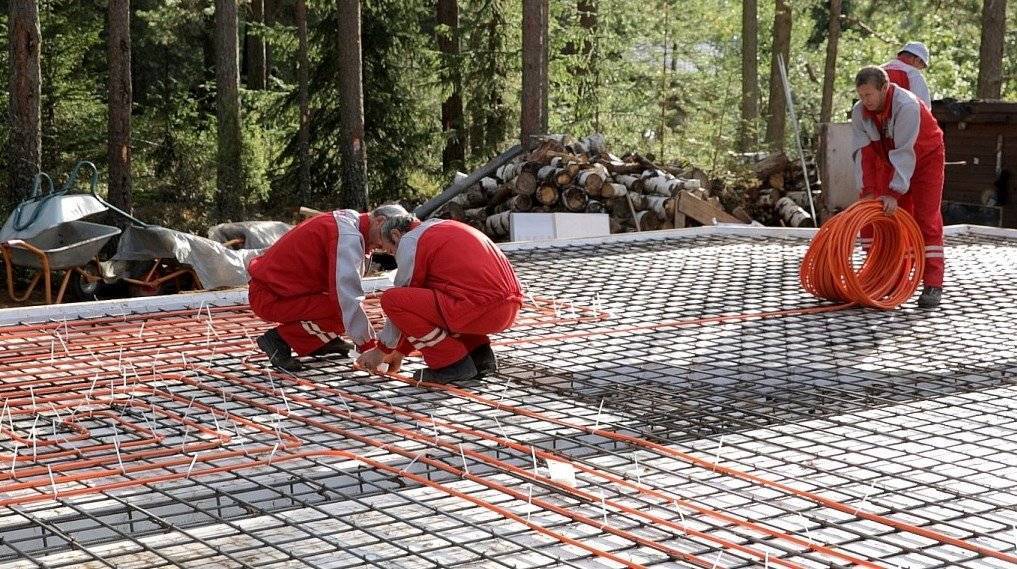

  6. Устройство системы теплых полов – трубы водяных теплых полов располагаются под металлическим каркасом, чтобы прогревать монолитную плиту снизу. Также на данном этапе выводят трубы водоснабжения и электрические кабеля, защищенные ПВХ гофрой;
  7. Бетонирование – заключительная часть устройства УШП, которую производят за один прием. При хорошей подготовке это не доставляет трудностей, тем более, что общая толщина плиты составляет всего 250-300мм, из которых треть составляет плиты утеплителя. В автоматизированном режиме заливку производят с помощью хоботов, подающих бетонный раствор под давлением. В ручном режиме это делают посредством подачи раствора ведрами по желобам. Одновременно с заливкой производят и уплотнение свежего бетона вибраторами, чтобы исключить остатки воздуха в теле бетонного элемента;
  8. Уход за бетоном – монолитная железобетонная плита застывает в течение 28дней. В течение всего этого периода, особенно в жаркий период года, бетонную поверхность плиты принято поливать водой, и накрывать полиэтиленовой пленкой, чтобы избежать чрезмерно быстрого его высыханий и появления на поверхности трещин.

Чтобы плиточный фундамент оставался на протяжении долгих лет надежной опорой для вашего дома, его необходимо сделать правильно. Эту работу можно осуществить только используя инженерный подход, с изучением всех характеристик предложенных технологий и свойств грунтов на вашем участке. Очередность работ показывает, что для загородных домов и коттеджей рациональнее приобрести готовый бетон, а также произвести тщательные подготовительные мероприятия по земельным работам, установке опалубки и каркаса. Хорошо организованная заливка бетона занимает совсем немного времени, а справиться с ней может бригада всего из нескольких рабочих. Все что остается, это выбрать подходящий тип плиточного фундамента под ваше строение, которое будет радовать не только ваше поколение, но и будущее.

Также предлагаем прочитать Вам о самостоятельном возведении столбчатого, свайного или ленточного фундамента.

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей

Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

Почему в России приходится закладывать фундамент на большой глубине?

Наиболее популярным видом фундамента в частном строительстве в России остается железобетонное ленточное основание. Ленточный фундамент привлекает строителей частных домов простотой конструкции, возможностью возвести основание своими руками, невысокой стоимостью и доступностью необходимых материалов.

Однако на большей части нашей страны строители сталкиваются с немалыми сложностями при возведении именно этого типа фундамента. Первая заключается в том, что в европейской части преобладают сложные виды грунта – торф, глинистые почвы и другие. Вторая сложность связана с сезонным промерзанием почвы на значительную глубину.

По мнению специалистов по геологическому анализу, более 80 % земель в России подвержены так называемому морозному пучению. Под этим термином понимают увеличение объема грунта в результате замерзания содержащейся в нем воды. Весной при оттаивании происходит обратный процесс – грунт осаживается, уменьшаясь в объеме. В результате пучения и осадки грунт может подниматься и опускаться на 15 % от глубины промерзающего слоя, а она в среднем по стране находится в диапазоне от 1 до 2,5 метров. При этом грунт может подниматься на разную высоту под разными частями фундамента. Основание при этом испытывает значительные и неравномерные физические нагрузки. В случае если ленточный фундамент заложен на недостаточную глубину, давление грунта может привести к разрушению основания.

Сочетание названных факторов требует закладывать ленточный фундамент на большую глубину, тратя на эту часть проекта значительные средства.

Что такое монолитная плита

Монолитный фундамент представляет собой сплошную железобетонную плиту, на которой строится дом. Она не создает значительной нагрузки на грунт, так как из-за большой площади удельное давление относительно невысокое.

Популярные статьи  Как получить участок под строительство дома бесплатно?

Бетонная подушка вместе с домом свободно перемещается на поверхности грунта при его подвижках, жесткости плиты вполне хватает для обеспечения ровного и надежного основания постройки.

При строительстве выкапывают небольшой котлован — в большинстве случает просто удаляют верхний слой почвы. Затем создают слой песчаной засыпки, выравнивают и уплотняют ее, укладывают слой геотекстиля.

Поверх кладут утеплитель (в основном, специализированный пенополистирол), устанавливают опалубку и арматурный каркас. После этого заливают бетон и выдерживают плиту до набора технологической прочности.

В результате образуется прочное, утепленное основание, готовое к принятию нагрузок от постройки и устойчивое к воздействиям грунта.

УШП фундамент технология: видео-пример возведения фундамента своими руками

Достоинства и недостатки

К достоинствам монолитного основания относят:

  • Возможность строить дома на слабонесущих, пучинистых или обводненных грунтах.
  • Высокая несущая способность плиты позволяет строить достаточно крупные и тяжелые здания.
  • При правильном армировании плита способна противостоять всем воздействиям, которые могут возникать и исчезать внезапно. Все подвижки грунта воспринимаются достаточно легко, плита «плавает» на поверхности почвы словно плот.
  • Конструкция плиты проста, что позволяет избегать серьезных ошибок при строительстве.
  • Создание плиты сразу образует пол 1 этажа, что существенно упрощает дальнейшие работы.

Приверженцы этой технологии утверждают, что недостатков у монолитного фундамента нет.

Это не совсем верно:

  • Плита не позволяет иметь подвальное помещение.
  • Возможность ремонта основания практически отсутствует.
  • Расход строительных материалов и объемы земляных работ весьма высоки.
  • Стоимость такого фундамента весьма высока, что является дним из основных ограничивающих факторов.

Недостатки не слишком принципиальные, поскольку условия, в которых используется монолитная плита, чаще всего не годятся для альтернативных вариантов.

Разновидности

Существует несколько разновидностей плитного основания:

  • Сборная плита. Состоит из готовых Ж/Б плит, уложенных на подготовленную площадку.
  • Монолитная плита, которую заливают прямо на площадке.

По типу конструкции различают:

  • Сплошная плита. Используется для построек относительно легких и небольших.
  • Ребристая плита. Подошва такого основания имеет ребра жесткости, которые прочно закрепляют опорную конструкцию в грунте, не позволяя перемещаться по горизонтали. Кроме того, наличие ребер способствует более равномерному распределению нагрузок от веса постройки.
  • Коробка. Тип плиты, в которой пол первого этажа представляет собой отдельное перекрытие, а поверхность плиты образует цокольное помещение.

ОБРАТИТЕ ВНИМАНИЕ! Плитные основания не популярны в нашей стране из-за больших расходов на строительство, поэтому конструкционные вопросы пока отработаны слабо

УШП фундамент технология: видео-пример возведения фундамента своими руками

Подходящие условия

Плитный фундамент предназначен для использования в регионах с неустойчивыми, пучинистыми или обводненными грунтами.

Обычно он является альтернативой свайному фундаменту, когда нет возможности доставить или использовать спецтехнику.

Как вариант, плитные основания применяются при слишком глубоком залегании плотных слоев грунта, когда длины свай не хватает.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

УШП фундамент технология: видео-пример возведения фундамента своими руками

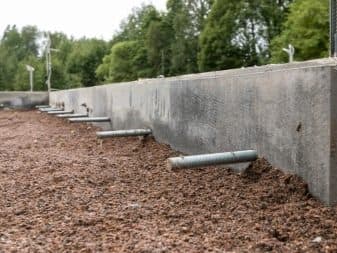

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

  • Изящное и простое решение противоморозной защиты
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
  • Вариант лучше, чем УШП адаптируется к уклонам участка.
  • Схему допустимо применять при высоком уровне грунтовых вод

Особенности технологии устройства УШП и отличия от УФФ, узнайте в этом подробном материале по ссылке

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Расчет

Монтаж шведских плит необходимо начинать с предварительных расчетов, учитывая особенности грунта, нагрузку конструкции и влияние атмосферных осадков. Поэтому, в первую очередь, обязательно определяют тип почвы на земельном участке, где планируется застройка. Кроме этого, изучают уровень размещения грунтовых вод и глубину промерзания слоев земли. Главной задачей расчетов является составление проекта конструкции, в котором указывается толщина слоев фундамента.

Для правильного расчета берутся следующие данные:

  • общая площадь основания;
  • периметр УШП;
  • высота и длина несущих ребер;
  • толщина песчаной подушки;
  • объем и масса бетона.

УШП фундамент технология: видео-пример возведения фундамента своими рукамиУШП фундамент технология: видео-пример возведения фундамента своими руками

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

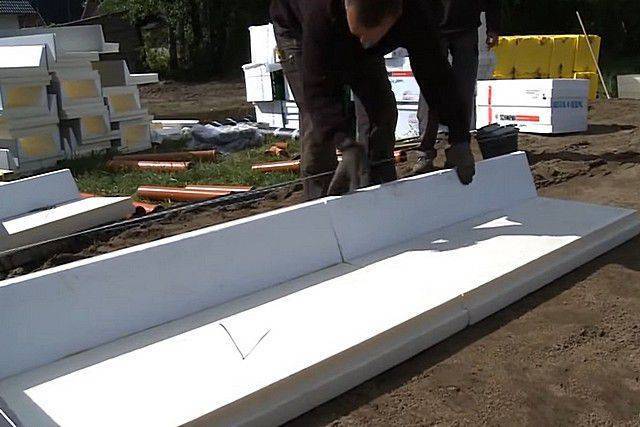

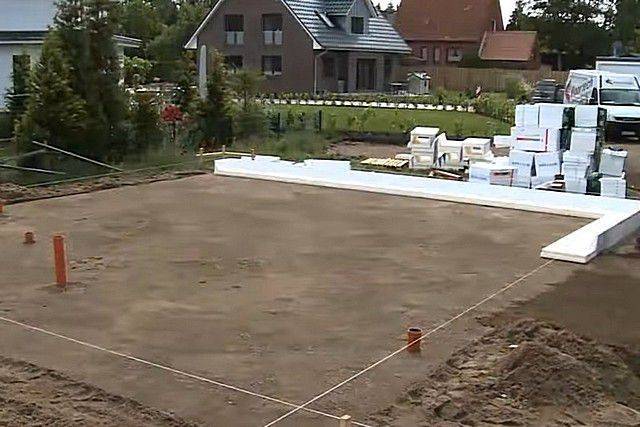

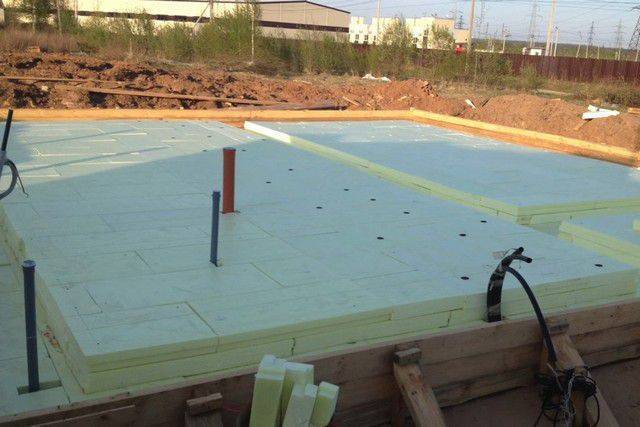

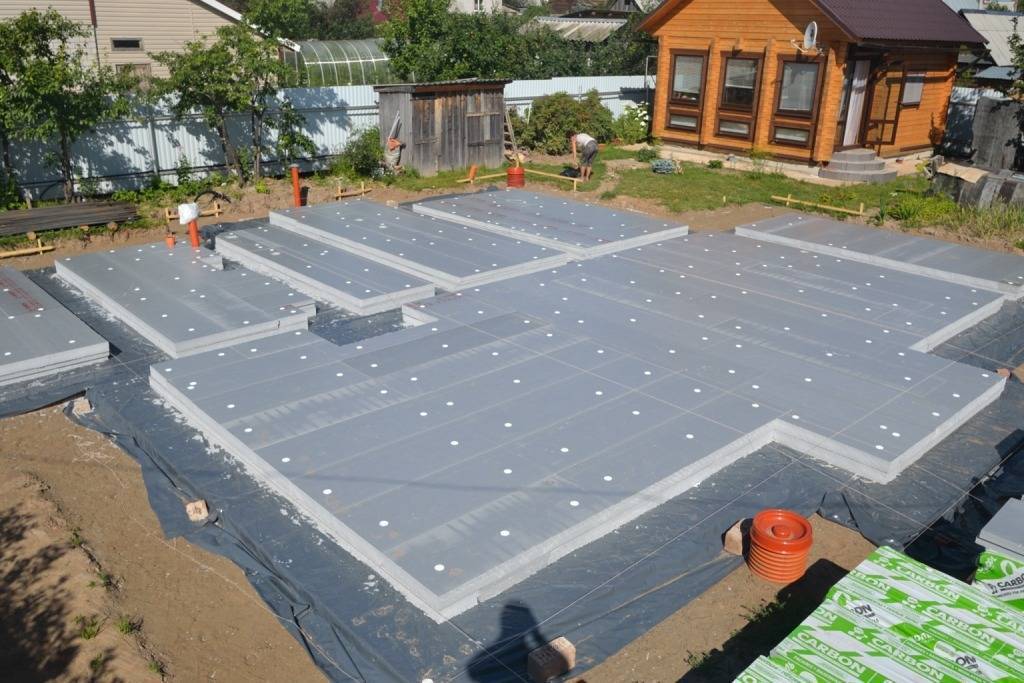

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

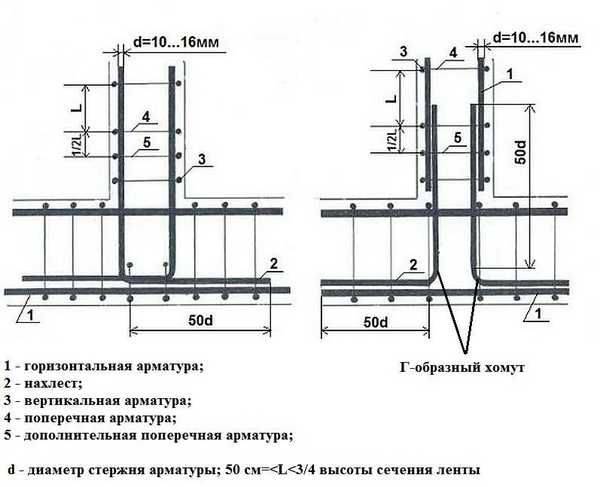

Армирование фундаментной плиты

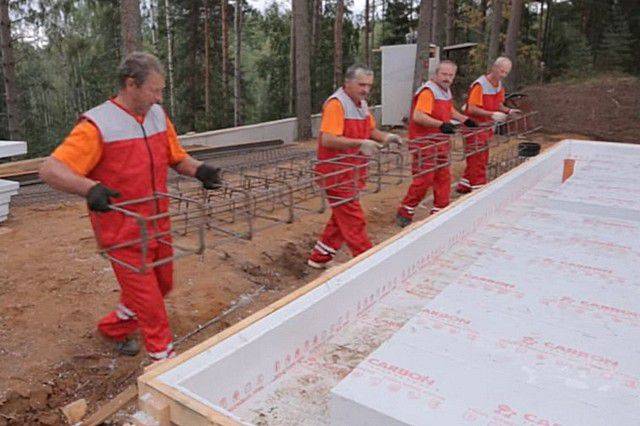

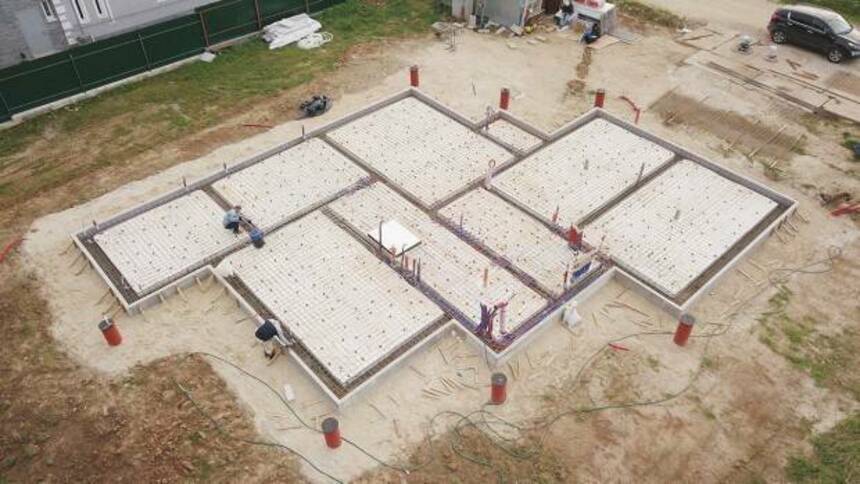

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

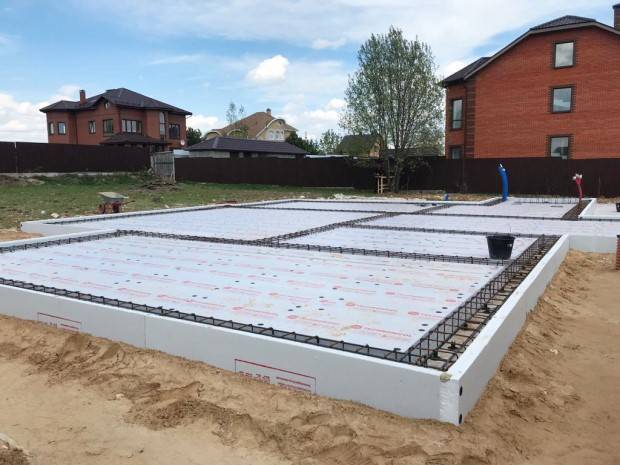

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Популярные статьи  Клинкерная плитка для внутренней отделки стен: рекомендации, какую лучше купить + фото

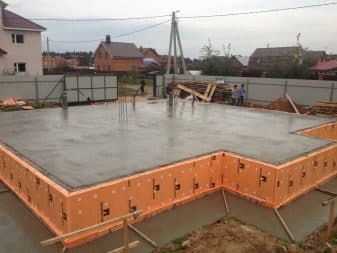

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент
Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным. Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 — 1,5 млн руб. Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Конструкция УШП плиты

Поскольку технология пришла из Европы, отечественных СНиП для нее не существует. Однако ведущие производители теплоизоляционных материалов разработали альбомы техрешений на фундамент УШП, в которых учтены стандарты ГОСТ:

  • 7076 – изделия, материалы для строительства;
  • 25898 – паропроницаемость стройматериалов;
  • 17177 – строительная теплоизоляция;
  • 30244 – горючесть стройматериалов;
  • 15588 – пенополистирол.

Проектируя шведский «пирог» основания дома, конструкторы так же учитывают СП:

  • нагрузки, воздействия – СП 20.13330.2011;
  • фундаменты, основания – СП 45.13330.2012, СП 22.13330.2011;
  • основные положения для ж/б конструкций – СП 63.13330.2012;
  • ограждающие, несущие конструкции – СП 70.13330.2012;

Теплорасчет аналогичен системам МЗЛФ для неотапливаемых зданий. Некоторые производители пенополистирола допускают ошибки в своих технических решениях для шведской плиты.

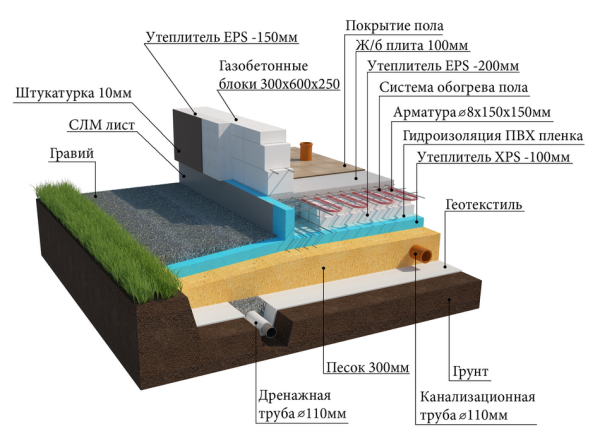

Конструкция УШП имеет вид:

УШП фундамент технология: видео-пример возведения фундамента своими руками

Схема утепленной шведской плиты

  • ребристая плита толщиной 10 см – классический «пол по грунту», толщина которого выбрана с учетом минимизации теплопотерь, обеспечения нормального прочностного запаса, ребра по периметру обеспечивают устойчивость фундамента при возможных подвижках грунта;

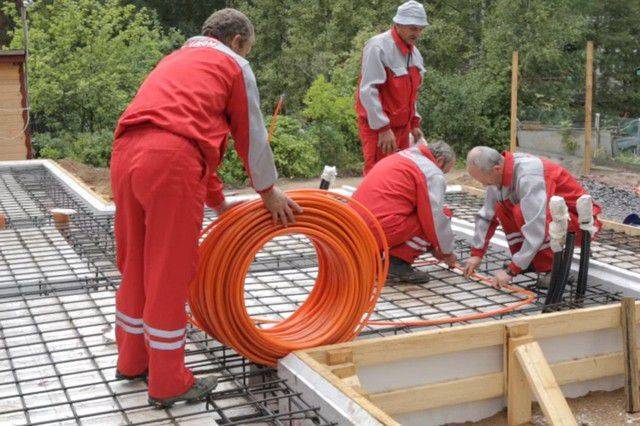

  • контуры теплого пола – дополнительный обогрев помещений, экономящий энергоноситель для основных контуров обогрева;
  • армопояс – две сетки из связанных прутков арматуры, предотвращающие растрескивание при воздействии изгибающих нагрузок;
  • инженерные системы – заглубляются ниже отметки промерзания, дублируются для обеспечения максимального ресурса;
  • гидроизоляция — защищает бетон от влаги, должна обладать пароизолирующими свойствами;
  • утеплитель – сохраняет тепло внутри здания, аккумулирует тепло недр, предотвращая промерзание грунта под подошвой коттеджа;
  • песчаная подушка – обладает дренирующими свойствами (вода не может подняться выше того слоя), полностью исключает возникновение сил пучения;
  • геотекстиль – необходим исключительно на илистом грунте, предотвращает перемешивание дренирующего слоя из нерудного материала с частицами земли.

Таким образом, в плиту по умолчанию заложен утеплитель, ребра жесткости и обогрев. Укрытый этой конструкцией периметр надежно защищен от промерзания, прочность достаточна для тяжелых стен (кирпичная или блочная кладка в 2 этажа) и кровельных материалов (сланцевая, керамическая, цементно-песчаная черепица).

Кроме нижней теплоизоляции утеплитель монтируется вертикально по периметру, дублируя опалубку плитного основания, горизонтально под отмосткой здания на глубине подошвы ж/б конструкции. Трубы коммуникаций укладываются в оболочке, дублируются для всех инженерных систем, обеспечивая ремонтопригодность в процессе эксплуатации.

Популярные статьи  Краска для бруса

Кольцевой дренаж собирает грунтовые, паводковые, ливневые стоки, отводит их в подземную емкость для вторичного использования либо откачки ассенизаторскими машинами. В отличие от минеральных утеплителей, экструдированный пенополистирол сохраняет свойства даже при погружении в воду, поэтому используется в шведских плитах без вариантов замены.

Что нужно контролировать при монтаже

Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы

Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям

Особое внимание рекомендуется обращать на следующие моменты:

правильный выбор диаметров при монтаже тёплого пола и арматуры; материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП. в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки; отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке; использование качественных и оригинальных материалов с гарантированным сроком службы. Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем

В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится

Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.

Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.

В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.

Каковы плюсы УШП?

Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)

УШП фундамент технология: видео-пример возведения фундамента своими руками

Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.

УШП фундамент технология: видео-пример возведения фундамента своими руками

В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.


Монолитная фундаментная плита своими руками

Монолитная плита своими руками

Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода

Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

Бетон

Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:. Характеристики бетона

Характеристики бетона

  • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
  • Подвижность смеси – П-3.
  • Морозостойкость – выше F
  • Водонепроницаемость – не ниже W

Теплоизоляционные материалы

Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

Материалы для теплоизоляции

Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

Материалы для гидроизоляции

Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства.

При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры.

Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

Выбор арматуры

Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

Расчет параметров плитного фундамента

Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

  • Расстояние между верхним и нижним рядами арматурного каркаса.
  • Толщина бетонной заливки под каркасом и над ним.
  • Диаметр прутьев арматуры.

В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
