Назначение и принцип работы циркуляционного насоса отопления

Прибор предназначается для изменения скорости движения жидкости без изменения показателей давления. Если в доме предусмотрена теплосистема с принудительной циркуляцией, насос является обязательным элементом, в конструкциях с гравитационной схемой насосы могут устанавливаться для повышения тепловой мощности носителя.

Различается два вида оборудования – с сухим и мокрым ротором. Принцип работы один – при запуске прибора в систему рабочее колесо с лопастями захватывает поток воды, перегоняя его в трубопровод. Таким образом теплоноситель быстрее циркулирует, попадая в приборы отопления без потери температуры, а значит, прогрев помещения осуществляется намного быстрее.

Выбирая устройства с ротором сухого типа и КПД до 80%, следует учитывать необходимость регулярного обслуживания аппарата и слышимый шум от работы. Приборы с мокрым ротором погружаются в теплоноситель, поэтому работают бесшумно, но КПД у них не более 40-50%, однако этого достаточно для поддержания работоспособности автономной теплосистемы в частном доме.

Области применения циркуляционных насосов

Используется оборудование в любых типах систем отопления – открытой, закрытой. Для схем с разветвлением, обеспечивающих более 5 радиаторов, насос становится обязательным. В противном случае теплоноситель будет поступать уже остывшим, крайняя батарея останется без тепла

Также важно включать в схему насос при обустройстве теплых полов – горизонтальное расположение контура не обеспечивает самотечного тока носителя, поэтому схема попросту не заработает

Установка агрегата решает вопросы со скоростью циркуляции, помещения прогреваются быстрее. Увеличивается и пропускная способность контура, поэтому можно сделать систему из труб отопления с меньшим диаметром и без соблюдения правил уклона выкладки.

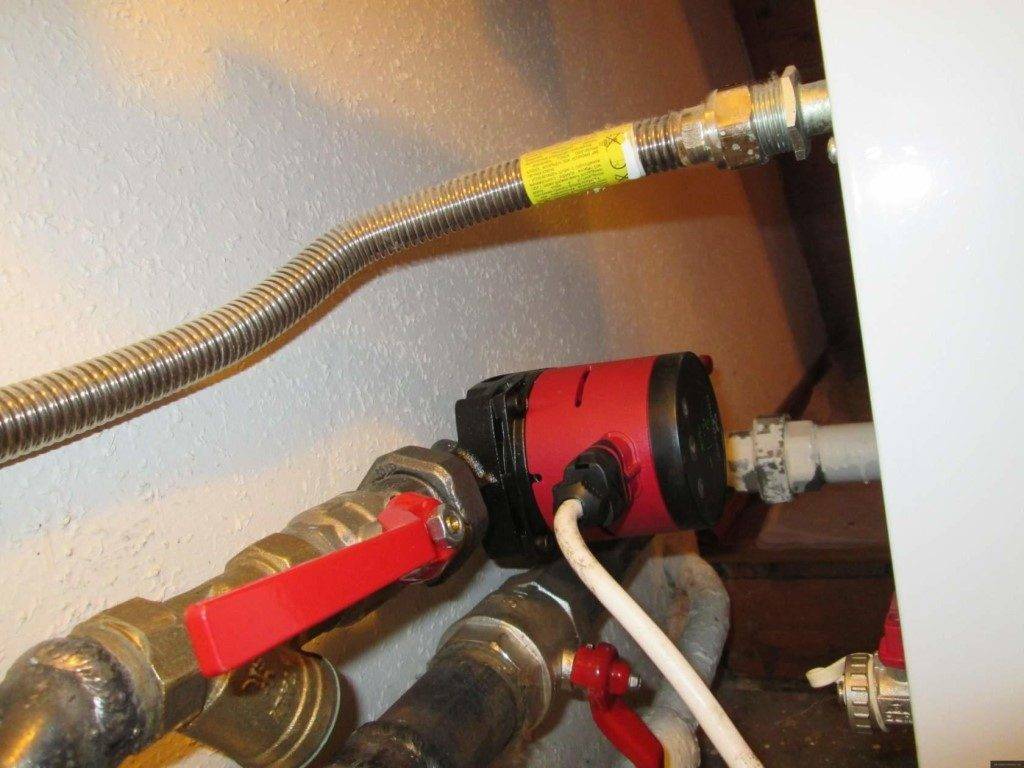

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

  1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
  2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
  3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
  4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
  5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
  6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

  • выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
  • если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
  • монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
  • когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
  • теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
  • после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

Что нужно для установки циркуляционного насоса

Перед началом монтажных работ, нужно подготовить все приспособления, которые потребуются для установки механизма. В их перечень входит:

  1. Насос, который имеет быстросъемные соединения. Они называются «американки» и зачастую идут в комплекте. Может оказаться и так, что соединений не будет вместе с насосом. В таком случае придется их купить;
  2. Шаровые краны – 2 шт. Размер кранов должен равняться диаметру трубы, на которую и установят насос;
  3. Специальный фильтр, сетчатого образца. Он будет служить в роли механического очистителя;
  4. Фитинги, без которых невозможно соединение обвязки с трубами;
  5. При горизонтальной установке – качественный воздушный клапан;
  6. Герметик, пакля или простая «фумка»;
  7. Трубный, а также разводной ключи.

Монтаж. Последовательность действий

Установка насоса на отопление: как правильно установить насосное оборудование

В месте, которое было выбрано для монтажа, на трубу устанавливают фитинг. Он имеет соединение в виде резьбы. Он обязан соответствовать диаметру шарового крана. В случае, если работа производиться с применением труб пластикового образца, его оборудуют, припаивая с помощью паяльника. С металлопластиковыми трубами работать немного проще, зачастую благодаря тому, что для них используют специальные фитинги компрессионного типа, а также пресс-образца.

Популярные статьи  Как подключить тройную розетку — для разных случаев установки

После этого посредством соединения резьбой конструкцию дополняют фильтром, непосредственно циркуляционным механизмом, следующим краном и последним фитингом. В обязательном порядке каждое резьбовое соединение тщательно уплотняется при использовании ФУМ-ленты. При чем, стоит заметить, что она используется намного чаще. Кардинальных отличий у нее и пакли практически нет. Скорее способ, при котором используется пакля, чаще просто считают устаревшим. Поэтому многие отдают предпочтение ленте. Специалисты же говорят, что герметизацию труб и всех остальных компонентов при проведении монтажных работ, можно выполнять с использованием обеих вариантов. Каждый из них удерживает воду очень качественно.

Для закрепления насоса используют два типа элементов.

  • Первый – это наружная резьба, которая скрепляет механизм с обвязкой.
  • Второй элемент представлен в виде быстросъемного соединения. Оно являет собой накидную гайку и специальное резиновое уплотнение. Данное соединение прикрепляют к корпусу циркуляционного насоса. С помощью последнего элемента можно легко отрегулировать направление оси насоса так, чтобы он располагался по горизонтали.

Воздушный клапан входит в состав набора не так уж и часто. Но, если его включают в конструкцию, перед ним следует поставить специальный фильтр сетчатого типа. Наилучшее его расположение – за краном. Если скрепить весь набор таким образом, для качественной и, главное, быстрой очистки понадобится всего лишь перекрыть краны.

3 Основные характеристики

Во время выбора насоса необходимо изучить технические параметры, сопоставив их с требованиями отопительной системы.

Основными критериями являются:

  • производительность — объем теплоносителя или перекачка за определенный промежуток времени;
  • давление, перекрывающее потери гидравлики в трубопроводе;
  • мощность;
  • рабочая температура теплоносителя.

Приборы со встроенной электроникой дают возможность быстро переводить систему в более удобный режим с учетом изменения температуры или напора в контуре. Автоматические насосы оборудованы цифровыми экранами, предоставляющими информацию о работе прибора.

Схемы установки циркуляционного насоса

Выбирая схему монтажа, нужно учитывать тип конструкции самой системы и котла. Основные правила – удобство обслуживания агрегата и монтаж на подающей трубе после группы безопасности и арматуры, отсекающей котел. Если устанавливается на трубопроводе обратного тока, то кроме определения точки монтажа предусматривается врезка с фильтром защиты от грязи.

Установка насоса на отопление: как правильно установить насосное оборудование

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Отдельно рассматривается схема установки циркуляционного насоса в систему отопления открытого типа с возможностью работы принудительной и гравитационной циркуляции. Самотечная схема нужна в домах с частым отключением электричества, когда нет возможности купить генератор или блок бесперебойного питания. Прибор с отсекающей арматурой монтируется на байпас, а в прямую линию врезается кран.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.
Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Периодичность замены теплоносителя

Закрытая система отопления с подключением к водопроводу

В течение отопительного сезона даже изначально качественный теплоноситель постепенно теряет свои свойства. Это связано с периодическим изменением его температуры, в результате чего происходит выделение осадка (для воды) или изменение вязкости вещества (синтетические теплоносители). Если вовремя не выполнить заполнение системы отопления теплоносителем, то могут произойти следующие негативные моменты:

  1. Уменьшение КПД в работе отопления. Это является следствием снижения эффективности теплопередачи из-за наличия в жидкости сторонних элементов – известкового осадка и ржавчины.
  2. Вероятность выхода из строя котла отопления, радиаторов и запорной арматуры. Только заполнив отопление теплоносителем можно избежать подобные проблемы. Это связано с постепенным насыщением воды кислородом, в результате чего увеличивается пенообразование и значительно ускоряются коррозийные процессы на внутренней поверхности стальных элементов системы.

Своевременное заполнение водой закрытой системы отопления может быть разным по времени. Все зависит от состава теплоносителя и температурного режима работы котла. Для дистиллированной воды оптимальная периодичность замены составляет 1 год, т.е. перед каждым отопительным сезоном. В случае использования теплоносителей на основе этиленгликоля, пропиленгликоля или глицерина время службы составляет от 3 до 7 лет. Оно зависит от концентрации химических компонентов – чем их больше в общем объеме, тем дольше будет служить жидкость.

Однако перед тем как заполнить водой закрытую систему отопления, нужно определиться с видом теплоносителя – будет это обычная Н2О или усовершенствованные жидкости.

Периодичность замены и доливки жидкости в отопительную систему

Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:

  • В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.
  • Появление течи – необходимо слить воду и провести ремонт.
  • Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.

Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.

Зачем сливать воду из домашней системы

Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.

После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.

В закрытых новых контурах заполнение системы отопления – процесс не затратный. Но полностью сливать жидкость каждый год не рекомендуется – в этом нет необходимости.

Популярные статьи  Устройство откатных ворот своими руками: пошаговая инструкция монтажа модели с электроприводом

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

  1. На подаче. Насос монтируют на выходе из котла после группы безопасности.
  2. На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
  3. В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Установка насоса на отопление: как правильно установить насосное оборудование

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Установка насоса на отопление: как правильно установить насосное оборудование

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Установка насоса на отопление: как правильно установить насосное оборудование

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель

Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

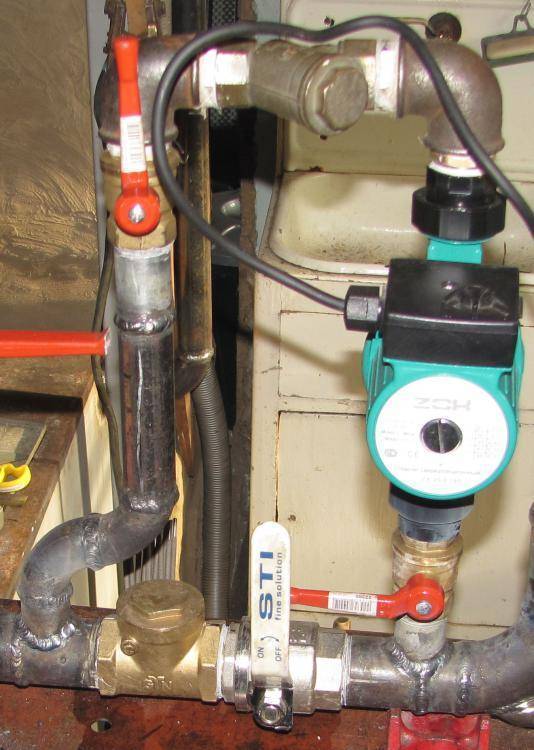

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Популярные статьи  Ремонт пластиковых окон своими руками в домашних условиях: распространённые проблемы

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Зачем нужен насос в системе отопления

Установка насоса на отопление: как правильно установить насосное оборудование

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Установка насоса на отопление: как правильно установить насосное оборудование

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Установка насоса на отопление: как правильно установить насосное оборудование

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка насоса на отопление: как правильно установить насосное оборудование

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Установка насоса на отопление: как правильно установить насосное оборудование

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выводы и полезное видео по теме

Теоретические знания быстрее усваиваются в сопровождении интересного видео, раскрывающего последовательность и особенности работ по монтажу приборов.

Видеообзор насоса WILO – комплектация и установка:

Практика показывает, что продвинутые любители домашнего благоустройства справляются с монтажом циркуляционного насоса самостоятельно.

Однако при возникновении затруднений лучше обратиться к специалистам: только квалифицированные мастера знают, как правильно обвязать и установить насос на отопление, соблюдая все нюансы выбранной схемы.

У вас есть личный опыт установки циркуляционного насоса? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
