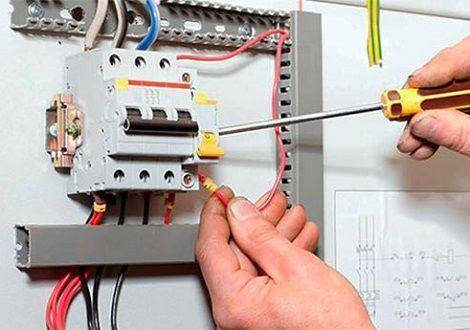

Узо — что это такое в электрике?

Содержание

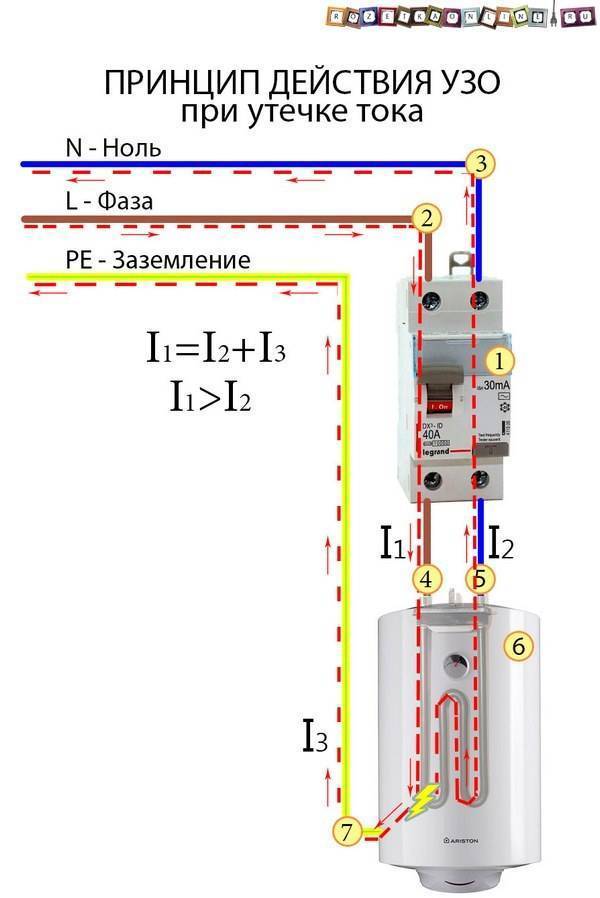

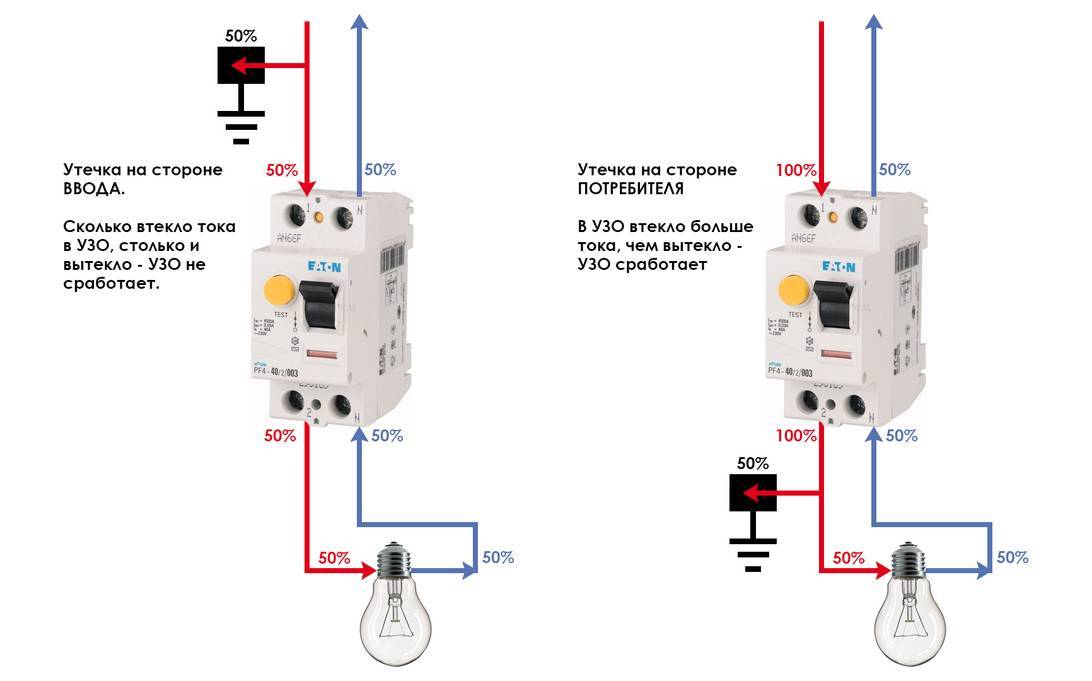

Как работает УЗО?

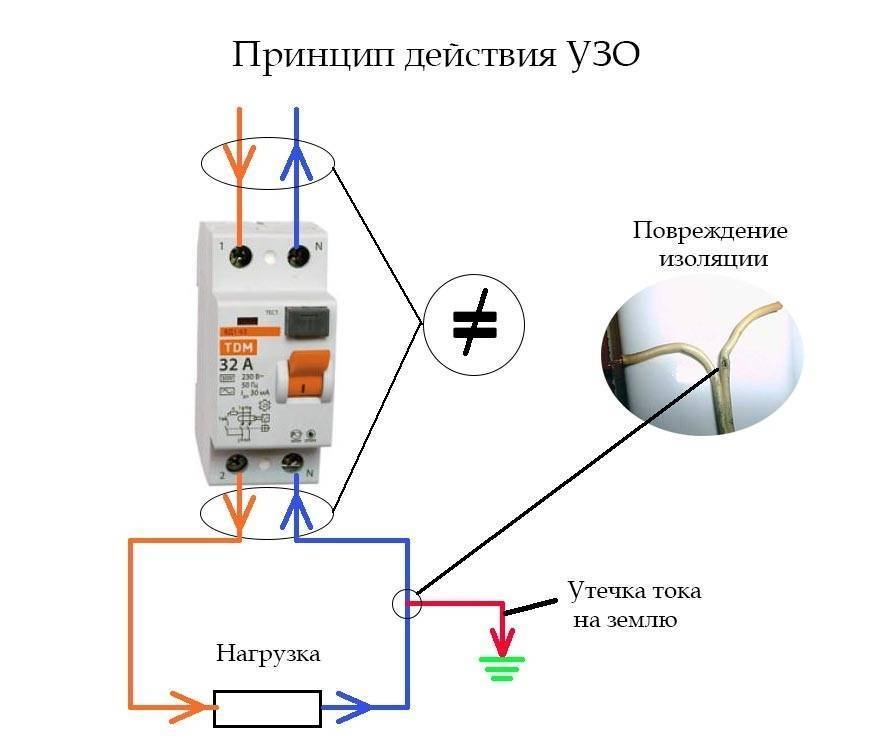

Ключевой задачей данного устройства является обеспечение защиты человека от поврежденного прибора, часть которого может обладать опасным потенциалом. Фаза и ноль от непосредственного источника питания подключаются на верхние клеммы устройства, а на нижние подключается ноль и фаза, идущие на нагрузку. В данном случае электрический ток течет от источника питания, проходя на прибор через УЗО, после чего он через УЗО опять возвращается в сеть. Можно сделать вывод исходя из этого, что УЗО представляет собой своеобразный контролер, следящий за силой тока на «входе» и «выходе». Тогда, когда показатели на входе и выходе устройства являются разными, то где-то есть утечка. Устройство защитного отключения реагирует на такую утечку крайне оперативно. Обычно на срабатывание и отключение тратится порядка 0.04 секунды.

В адекватно функционирующей электрической сети значительной разницы между входящим и выходящим токами не должно быть. Если объем тока, который входит и выходит, будет одинаковым, то не произойдет никакого отключения. Однако в том случае, когда ток находит иную дорогу для выхода, УЗО в обязательном порядке отключится, остановив подачу электропитания.

Надо также не забывать и о том, что прибор может в значительной степени повысить уровень безопасности электрических установок, однако не в состоянии ликвидировать риск поражения электрического типа либо же пожара. Устройство не может среагировать аварийные ситуации, когда не происходит никаких утечек тока. К примеру, это может быть короткое замыкание либо же перегрузка. Вот на них устройство среагировать не сможет.

Для защиты человека от токовых поражений используется устройство, показатели нормального тока которого варьируется в пределах от 10 до 30 мА. Это обусловлено тем фактором, что ток большего значения может быть летальным для человеческого организма.

В настоящее время изготовители производят УЗО с показателями номинального тока утечки в 100, 300 и 500 мА. Каждый наверняка знает о том, что при силе тока 50 мА у человека не будет возможности освободиться от провода без помощи посторонних. А если значение достигнет 80 мА, то последует моментальная смерть. В действительности для обеспечения нормальной защиты от поражения током УЗО не используется. Оно должно выполнять немного другую задачу.

Необходимость использования устройства с номиналом от 100 мА и более обусловлена тем, что почти в любой системе электрического питания есть так называемые «блуждающие» токи. То есть случается утечка естественных токов. Практически нигде нет идеальной изоляции, из-за чего обычно есть естественная утечка тока.

Устройства защитного отключения, которое рассчитано на показатели утечки в 300 мА, дают возможность исключить возможность возникновения пожара. К примеру, в случае длительной утечки тока с параметрами от 200 до 500 мА будет выделяться значительное количество тепловой энергии, которой может вполне хватить для воспламенения близко находящихся материалов.

По этой причине УЗО первым делом используется для гарантии противопожарной защиты. Устройство с таким номиналом позволяет обеспечить резерв основных УЗО. Они обычно устанавливаются на входе в помещение.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика Электромеханическое УЗО Электронное УЗО
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Погрешность тока срабатывания высокая низкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимого сохраняется не работает
Устойчивость к скачкам повышенного напряжения в сети высокая низкая
Габаритные размеры большие многократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
Характеристика Обозначение Величина Примечание
Рабочее напряжение В 220, 380 Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, IΔn мА 5 В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30 Универсальное, подходит для всех случаях применения в доме или квартире
100, 300 Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключения мс <30 Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверки месяц 1 Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура °С минус 25 — +40 Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнение Электромеханические Надежнее, дешевле, но больше по размерам электронных УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип по форме тока срабатывания АС Срабатывает, если синусоидальный ток утечки возрастает медленно или скачком
А Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
В Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установки Предназначено для крепления на DIN-рейке в щитке Предназначено для установки в электрических щитках квартир и домов
Вмонтировано в розетку Устанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Противопожарные УЗО? Они все противопожарные!

Если открыть каталог производителей, можно заметить, что УЗО выпускаются на разные дифференциальные токи. Если с причиной выбора тока в 30 мА все понятно, с 10 мА тоже в принципе можно догадаться (еще более чувствительные устройства для более чуткой защиты), то зачем нужны устройства с током 100 мА и даже 300 мА? Человек же при таких токах умрет!

Популярные статьи  Пенополистирол

Такие УЗО часто называют «противопожарными», так как в силу большого дифференциального тока защиту человека от поражения электрическим током они обеспечивают слабо, а вот функцию защиты при повреждении изоляции все еще выполняют. Если изоляция будет нарушена и при контакте с другим проводником загорится электрическая дуга, то начнется обугливание изоляции и выделение тепла, что может поджечь горючие материалы вокруг. Если вам «повезет», и ток в дуге будет небольшим, то автоматический выключатель не сработает. А вот выделение тепла и температура могут быть достаточными для пожара. Конечно, потом огонь нарушит изоляцию, произойдет короткое замыкание и автоматический выключатель сработает, только огонь это уже не погасит.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя

Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Маркировка

Маркировка наносится на корпус УЗО. В ней указываются:

  1. тип;
  2. напряжение электросети в вольтах;
  3. допустимый ток нагрузки в амперах;
  4. дифференциальный ток в миллиамперах;
  5. допустимая эксплуатационная температура.

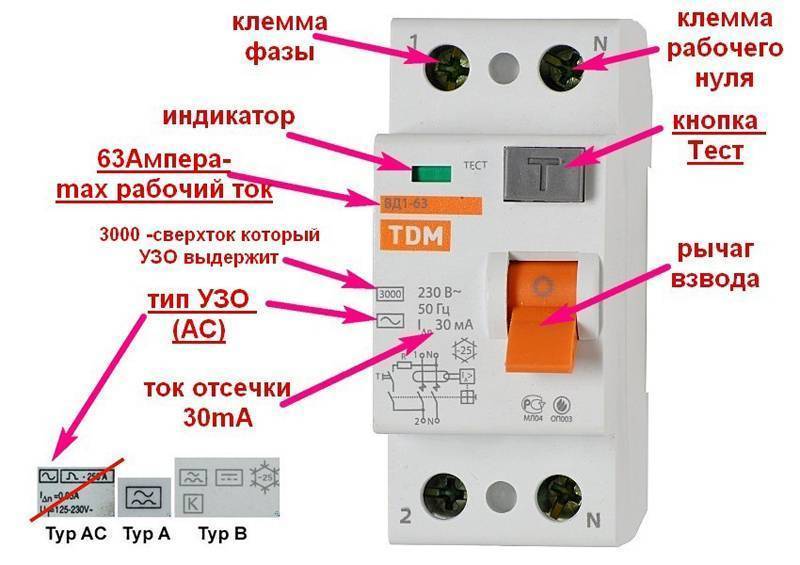

Узо - что это такое в электрике?Маркировка прибора

На корпус должна быть нанесена также электрическая схема подключения УЗО и автомата. Также указываются типы УЗО, которые маркируются следующими буквами АС, А, В. Буквы указывают, для каких видов напряжений рассчитаны эти устройства.

Если в маркировке указаны буквы «АС», то это значит, что УЗО рассчитано для переменного тока. В маркировке этот тип обозначается волнистой линией. Устройства типа «А» предназначенное для работы в сети пульсирующего постоянного тока и переменного тока. В маркировке обозначается волнистой и выпуклой линиями. УЗО типа «В» применяется для работы в электрических сетях всех видов токов. Обозначается сплошной и прерывистой линиями.

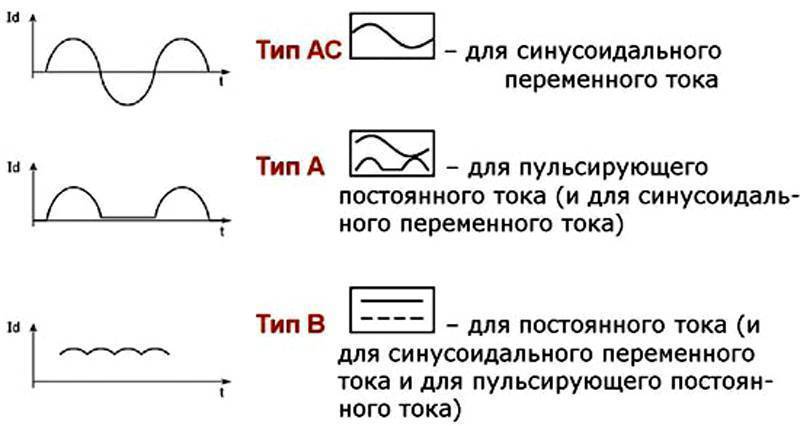

Узо - что это такое в электрике?«АС», «А» и «B» типы

Статья по теме:

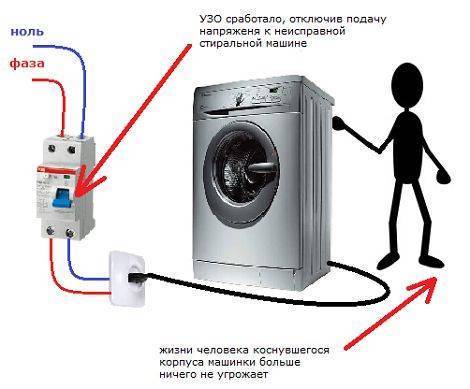

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы.Узо - что это такое в электрике? УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов, защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Узо - что это такое в электрике?

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

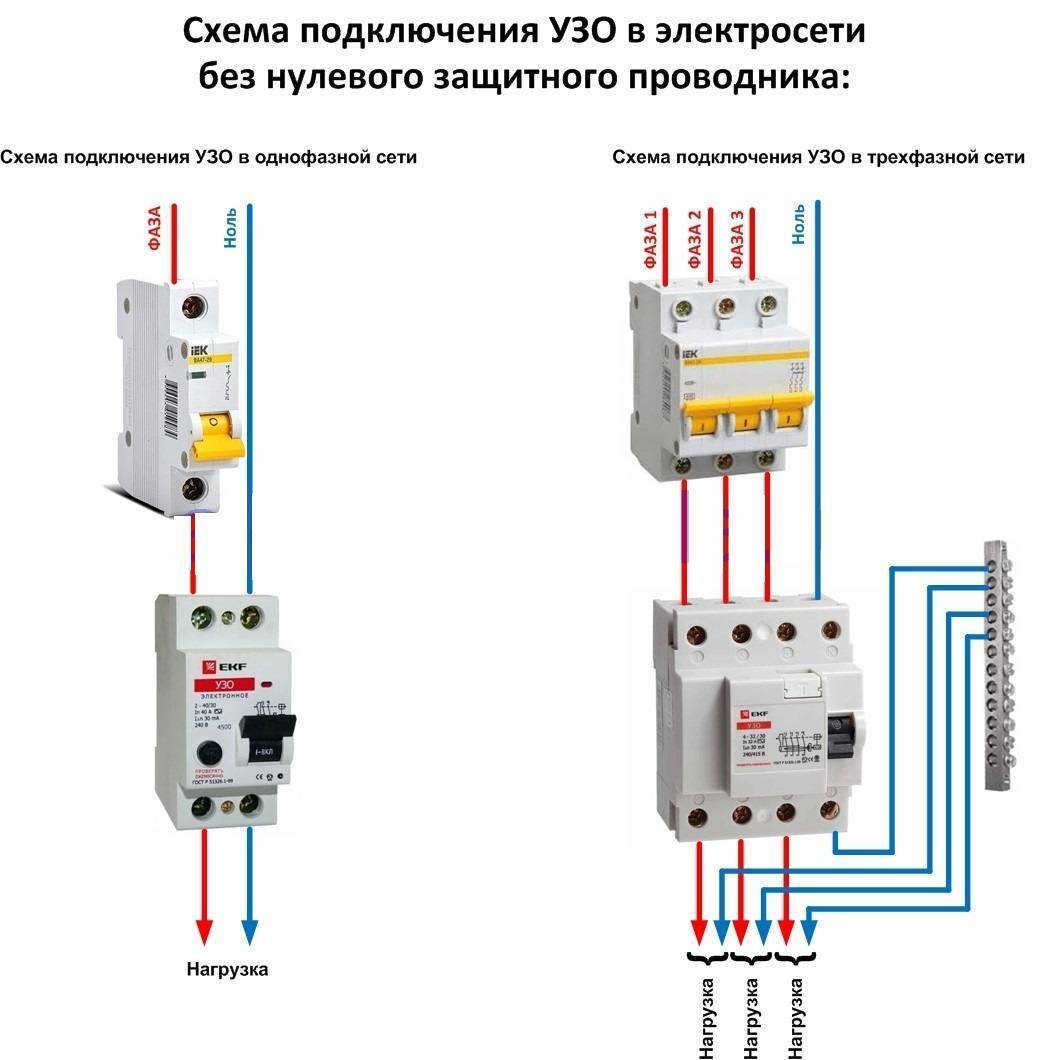

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Популярные статьи  Клинкерная плитка для внутренней отделки стен: рекомендации, какую лучше купить + фото

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

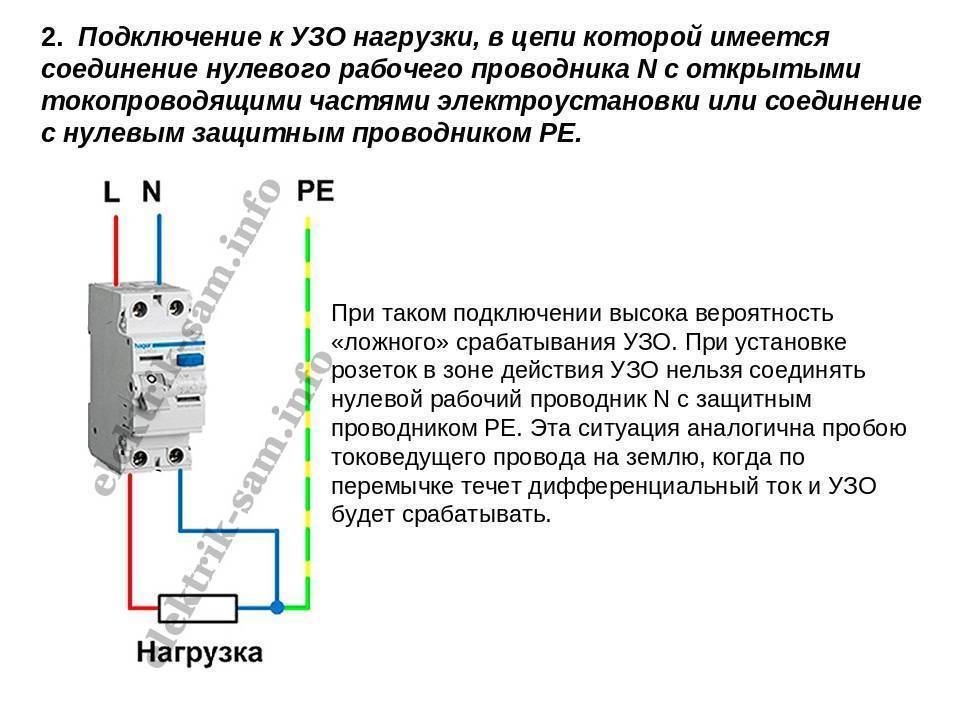

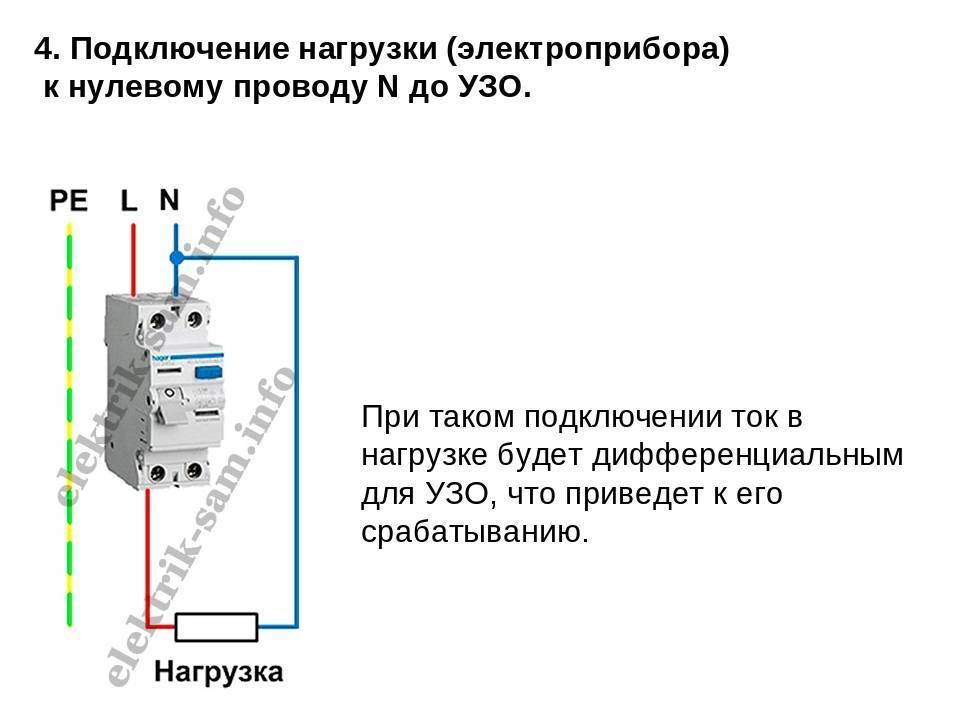

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Классификация УЗО

Рассмотрим, какие бывают защитные устройства в соответствии с ГОСТами.

По способу действия они делятся на:

  • УЗО со вспомогательным источником электропитания;
  • без дополнительного источника;
  • с автоматическим включением после восстановления поступления питания от источника;
  • без автоматического включения;
  • с выключением после обнаружения опасной ситуации отказа источника;
  • без такого автоматического выключения.

По типу установки:

  • стационарные УЗО, монтирующиеся на стандартную постоянную электропроводку;
  • переносные — монтируются на гибкие кабели и удлинители.

По количеству полюсов:

  • однополюсные двухпроводные УЗО;
  • устройства с двумя полюсами;
  • трехпроводные двухполюсные модели;
  • трехполюсные защитные системы;
  • четырехпроводные трехполюсные модели;
  • четырехполюсные УЗО.

Выделяют классификацию по типу защиты от появления сверхтоков на полюсах и перегрузок:

  • без предохранения от сверхтока и с таковой;
  • без встроенной системы защиты от перегрузки;
  • с защитой от коротких замыканий цепи (КЗ).

По возможностям настройки значения ДТ отключения:

  • регулируемые — с дискретной подстройкой;
  • нерегулируемые УЗО.

По устойчивости к импульсным напряжениям:

  • с выключением прибора после появления импульсного тока;
  • стойкие к возникновению импульсного напряжения.

Еще одна важная характеристика — контроль постоянной компоненты дифференциального тока (ДТ). Существуют несколько разновидностей УЗО:

  • АС. Они отключаются при возникновении или постепенном увеличении синусоидальных ДТ;
  • А. Эти модели отключаются от синусоидальных дифференциальных токов и пульсирующих постоянных. Бывают разновидности с выключением от пульсирующих с уровнем до 0.006А и контролированием угла смещения фаз;
  • B. Аналогично А они размыкают цепь при синусоидальных переменных и постоянных ДТ — включая модуляции потока до 0.006 А. Кроме того, тип B умеет выключаться от постоянных ДТ с выпрямителем.

Рассмотренные типы и признаки классификации определяют выбор УЗО в конкретной ситуации, способ и место установки, и прочие важные детали проектирования электросети. Помимо приведенных выше, имеются и некоторые общие характеристики, приведенные в таблице:

Название характеристики УЗО Возможные значения по паспорту
Напряжение в сети, В 100–440
Номинальный ток работы, А 6–200
Номинальный ДТ отключения, А 0.006–20
Номинальный неотключающий ДТ прибора, А 0.5
Предельный неотключающий ДТ с искаженной симметрией фаз, А 6

УЗО должно срабатывать быстро. Время устанавливается ГОСТами (в частности, ГОСТ Р 50807-95) и вычисляется для различных моделей, работающих с некоторыми номинальными отключающими токами. Например, для прибора с ДТ отключения 0.03 А время срабатывания должно составить 0.5 секунды. Если пороговое значение превышено вдвое, таймаут выключения — 0.2 секунды, а при превышении в восемь раз УЗО-Д разомкнет цепь за 0.04 с.

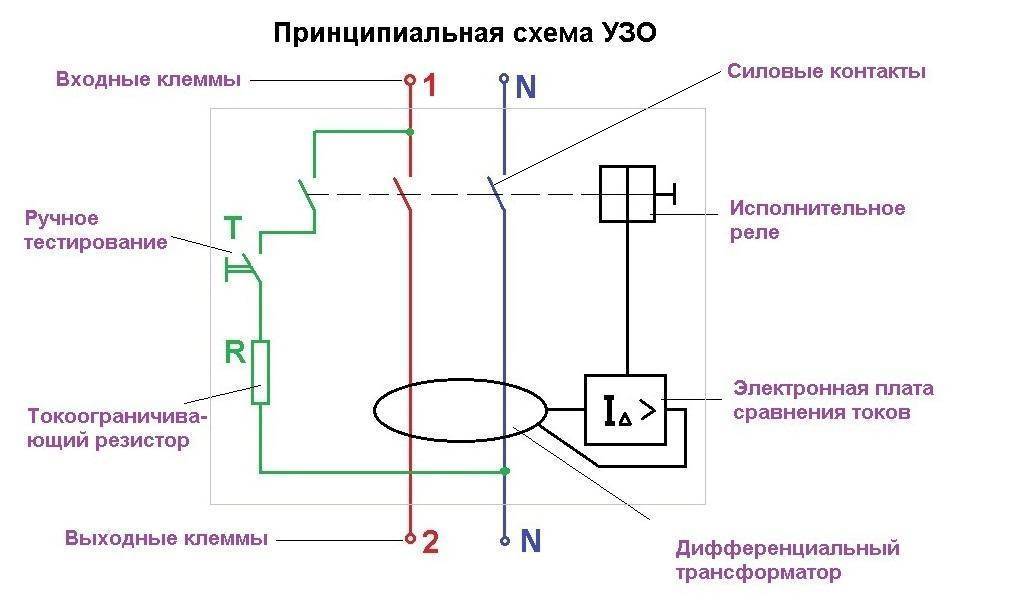

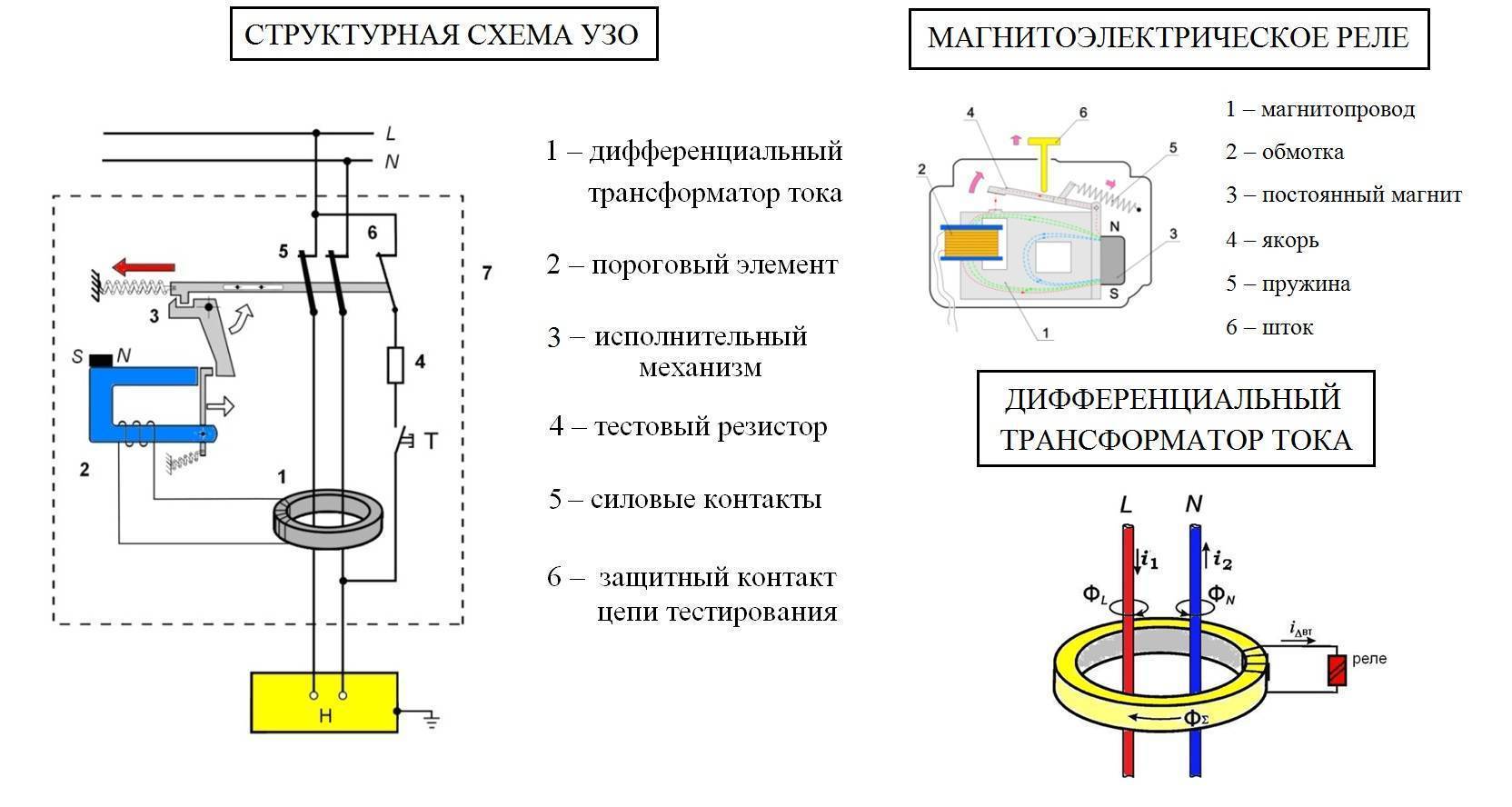

Как устроено УЗО

Выделяют два вида приборов:

  • электромеханические;
  • электронные модели УЗО.

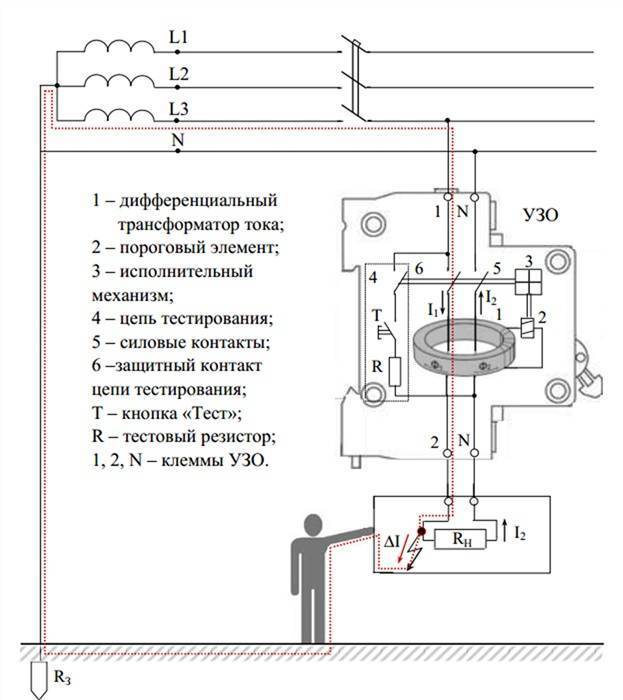

Электромеханические

Эти устройства состоят из нескольких частей:

  • трансформатор электрического тока нулевой последовательности. Он следит за утечками и передает энергию на вторичную обмотку трансформатора;
  • магнитоэлектрический элемент, исполняющий функции порогового;
  • реле, запускающееся при срабатывании магнитоэлектрической «защелки».

Все механические части должны быть весьма высокоточными, благодаря чему велика и стоимость. Но она компенсируется надежностью и возможностью работать без дополнительного питания, обнаруживая утечки при любом значении напряжения. Фактор независимости крайне важен: механическое УЗО выявит утечку и включит реле в 100 процентах случаев. У электронного этого процента меньше, поскольку при уровне общего напряжения ниже некоторого порога схема окажется неработоспособной. Поэтому именно электромеханические модели всемирно признаны эталоном и обязательны к использованию, особенно на критических объектах.

Узо - что это такое в электрике?

Электронные УЗО

Их стоимость иногда на порядок ниже классических. Но есть и указанный выше недостаток — не стопроцентная гарантия срабатывания. Устройство подобных систем защиты похоже на таковое у электромеханических. Но вместо чувствительного элемента установлен логический блок сравнения — стабилитрон, компаратор. Работоспособность прибора обеспечивает фильтр и выпрямитель.

Популярные статьи  Экран для ванны своими руками

Также требуется усилитель сигнала, поскольку входящий в состав трансформатор относится к понижающим. К сожалению, усилитель модулирует не только «полезную» нагрузку, но и помехи, что также снижает надежность. Но для защиты обычного жилого помещения электронного УЗО в немалом числе случаев бывает достаточно. Выбирать следует на основании деталей воплощаемого электромонтажного проекта.

Электромеханический дифавтомат или электронный – что лучше?

Узо - что это такое в электрике?

Так же, как и УЗО, дифференциальные автоматы производятся либо с электромеханическим отключением, либо с электронным устройством отключения. Электромеханическое устройство не требует дополнительной энергии для своей работы. Энергия берется из источника тока утечки. Поэтому дифференциальный трансформатор, который регистрирует эти токи в электромеханических устройствах, имеет большие размеры. Такие размеры трансформатору нужны, чтобы превратить небольшой сигнал в напряжение, достаточное для срабатывания устройства. Большие размеры трансформатора увеличивают габаритные размеры всего устройства.

Электронный дифференциальный автомат

Электронный дифавтомат содержит, помимо датчика тока утечки и катушки отключения, еще электронную схему с усилителем сигнала. Небольшой сигнал от датчика усиливается до амплитуды, достаточной для работы катушки. Электронные дифференциальные автоматы более компактны, но означает ли это, что они лучше? Фактически, компактностью их достоинства и ограничиваются. Бывают ситуации, когда это устройство не помогает.

Например, при обрыве нулевого провода дифференциальные автоматы и УЗО с электронным управлением цепями становятся бесполезными. Напряжение питания электроники исчезает, оно перестает работать и не может отключить нагрузку. И это более чем актуально. При обрыве нулевого проводника в сетях происходит перераспределение напряжения между фазами. На более нагруженных фазах напряжение падает. Хуже всего, на незагруженных фазах напряжение может вырасти до 380В. Выдержит автомат такой режим или нет – вопрос спорный.

Поэтому, несмотря на компактность электронных устройств, использовать их лучше с реле напряжения.

Как различать устройства защиты с электронной схемой управления и электромеханические?

На передней панели этих устройств показана их схема. Если на ней есть символ усилителя, то устройство является электронным, если нет – то электромеханическим.

Два устройства или одно?

Использование дифференциальных автоматов разумно: схема подключения проще и пространства в щите занимает меньше. Но эта медаль имеет недостаток.

Начнем с затрат. Цена на дифференциальный автомат превышает суммарную стоимость автоматического выключателя и УЗО. Если это не так, рассматриваемое устройство производится малоизвестной компанией. Более дешевый продукт возможен только за счет его качества.

Второй фактор связан с необходимостью замены неисправного устройства. И не только дешевых изделий, но и продуктов известных компаний. Никто не застрахован от поломки. Добавим, что чем сложнее устройство, тем больше вероятность отказа.

Если дифференциальный автомат выходит из строя, он должен быть полностью заменен. Напротив, если что-то из пары автоматический выключатель плюс УЗО выйдет из строя, нужно будет заменить только неисправный элемент. Его партнер останется в рабочем состоянии, и владелец потратит деньги на покупку только одного элемента.

Другое неудобство при работе с дифференциальным автоматом: после его срабатывания невозможно определить, что было причиной. Конечно, если отключение произошло, когда вы работаете и подключили какую-то нагрузку к розетке, – вопросов нет. Но если это произошло внезапно, без чьего-либо вмешательства, и после включения автомата все оставалось по-прежнему – что тут можно подумать? А если такие отключения стали регулярными? В чем причина – короткое замыкание или повреждение изоляции? Алгоритмы поиска этих повреждений различны.

Для тандема автоматический выключатель / УЗО таких вопросов не возникает. Сработал выключатель, а после включения сразу отключается повторно – ищем короткое замыкание. А если после восстановления все нормально, по крайней мере, какое-то время, – то перегрузка. Если выключается УЗО, значит где-то есть утечка. Работа связки автомата с УЗО более предсказуема, чем дифференциального автомата.

Однако все сказанное не является основанием для отказа от дифференциального автоматического выключателя. Часто их установка вполне оправдана. Например, при количестве исходящих линий в щите в несколько десятков дифавтоматы и УЗО сложно сравнивать. В конце концов, для профессионального электрика не сложно будет определит причины проблем с кабелями.

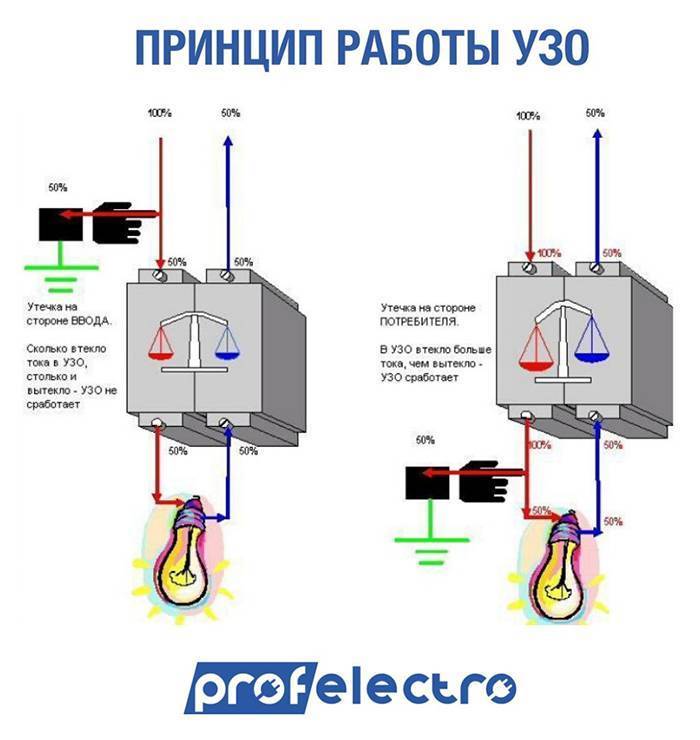

Принцип действия УЗО

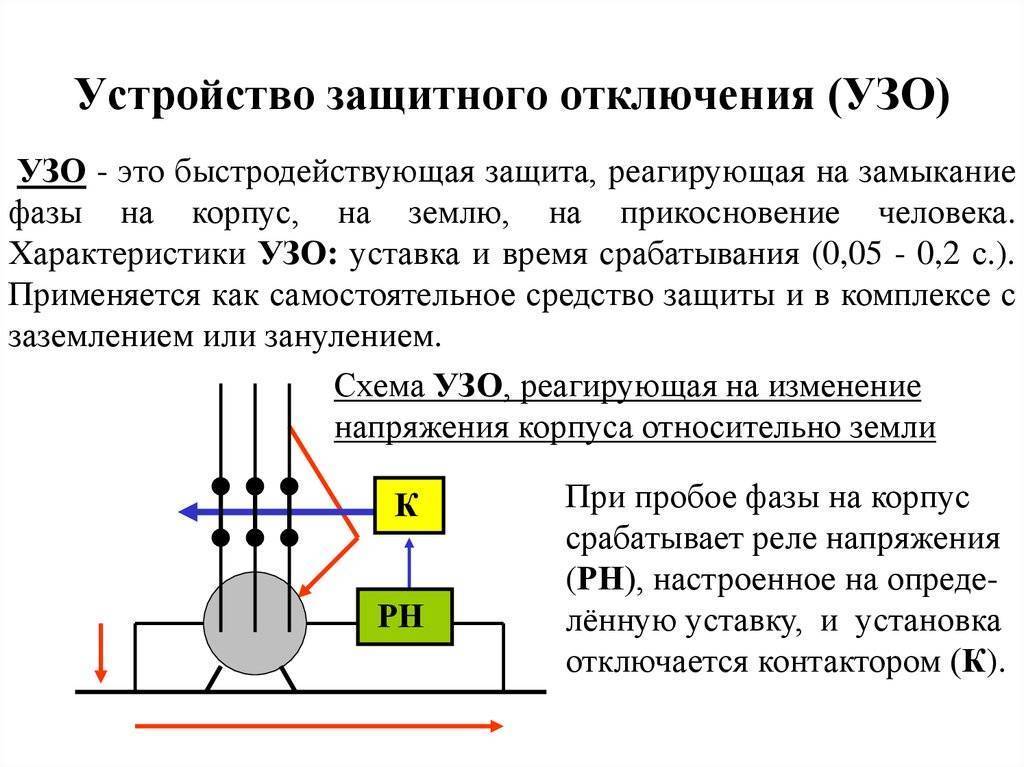

Действие УЗО основано на работе дифференциального трансформатора тока. Суммарный магнитный поток в сердечнике пропорционален разности токов в проводниках, являющихся первичными обмотками трансформатора тока. Под действием ЭДС в цепи вторичной обмотки протекает ток, пропорциональный разности первичных токов. Этот ток и приводит в действие пусковой механизм.

В нормальном рабочем режиме результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю. При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику через УЗО кроме тока нагрузки протекает дополнительный ток — ток утечки. Для трансформатора тока он является дифференциальным (разностным). Если этот ток превышает значение порогового элемента пускового устройства, последний срабатывает и воздействует на исполнительный механизм. Для осуществления контроля исправности (работоспособности) УЗО предусмотрена цепь тестирования (кнопка «Тест»), работающая за счет искусственного создания отключающего дифференциального тока.

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

https://youtube.com/watch?v=BqzJmxvtRfo

Коротко о параметрах УЗО

Несмотря на не слишком сложное устройство, параметров, по которым надо подбирать УЗО немало. Это:

  • Количество фаз и номинальное напряжение. Для однофазной сети все понятно — только устройства для 220 В. Для трехфазной могут быть варианты. На входе обычно ставят приборы для одновременного отключения всех трех фаз (380 В), такие же, но меньшего номинала ставят на линии питающие трехфазную нагрузку. На нагрузку, подключаемую к одной из фаз, ставят однофазные модификации (на 220 В).

  • Номинальный ток. Это ток, который устройство может пропускать через себя длительное время без каких-либо негативных последствий. Выбирается либо таким же, как у автомата который стоит перед УЗО, либо на ступень выше.
  • Номинальный отключающий ток. Это то значение тока утечки, при котором сработает переключатель. Этот параметр может быть 10 мА, 30 мА, 100 мА, 300 мА. На входе ставят 100-300 мА, на отельные линии к потребителям 10 мА и 30 мА.
  • Тип тока утечки. Определяет утечку какого тока будет отслеживать устройство: постоянного, переменного, пульсирующего.

Все эти параметры выбираются при составлении схемы, так как для выбора важно сечение провода, подключаемая нагрузка и еще много деталей. Так что для начала надо определиться с количеством и мощностью потребителей (лампочек, крупной и мелкой бытовой техники, нагревателей и т.д.)

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
