Вентиляция в частном доме: схема и монтаж

Содержание

Введение в действие простых вентсистем

Разработать проект вентсистемы и воплотить его на территории собственного дома можно самостоятельно. Можно обойтись и без введения в действие сложных современных систем, которые потребуют квалифицированного монтажа, четких расчетов, существенных денежных расходов. В статье речь будет идти об устройствах, установить которые доступно каждому домовладельцу. Это система приточной вентиляции.

Особенности эффективной вентиляции в частном доме

В последнее время проблемы, связанные с недостаточной вентиляцией, особо беспокоят хозяев собственных владений. Владельцев старых построек проблемы недостатка свежего воздуха также беспокоили, но не настолько остро. Прежние технологии строительства подразумевали применение строительных материалов и введение особых элементов здания, способствующих естественному проветриванию в полную силу.

Двери и деревянные оконные рамы прикрывались неплотно, что существенно способствовало непроизвольному вентилированию помещений. Даже стены возводились из стройматериалов, которые нельзя было признать непреодолимыми препятствиями для воздухообмена. Все элементы дома как бы «дышали». Пища готовилась в печи, а открытые дымоходы уже сами по себе становились мощными и высокоэффективными вентканалами.

В старых конструкциях домов вентиляционных проблем не было – они сами по себе обеспечивали постоянный обмен воздуха

Теперь же, когда возводятся дома современного типа, ситуация с выявлением эффективности естественной вентиляции существенно меняется. Владельцы частной квадратуры стремятся максимально снижать теплопотери. На здания «натягивают теплую одежду» в виде слоев термоизоляции. Да, термоизоляционные материалы удерживают тепло, но дом «расплачивается» тем, что не пропускает воздух.

Немалую роль в организации комфортного проживания играет присутствие в частном доме, кроме жилых комнат, еще и:

  • санузла;
  • туалета;
  • ванной;
  • душевой;
  • кухни.

Так что следует хорошо продумать конструкцию вентиляции, иначе дом вскоре станет «кладезем» дискомфорта и распространителем разных болезней.

Фановые трубы, или Как избежать попадания в дом запахов из канализации?

Фановая труба — важный элемент системы канализации в загородном доме. Проще говоря, это соединенный со стояком и выведенный на крышу вытяжной канал, через который неприятные запахи удаляются за пределы здания

Для чего служит фановая труба? Ее основная задача — удаление запахов из канализационного стояка в атмосферу. Обычно, чтобы загрязненный воздух не попадал в помещение, в приёмнике сточных вод от сантехприбора ставят гидрозатвор, представляющий собой изогнутую трубу, заполненную водой. При сливе часть воды остаётся в изгибе трубы, не позволяя воздуху из канализации проникнуть в помещение. Казалось бы, проблема решена. Но не для домов сезонного проживания: если сантехприбором какое-то время не пользоваться, то барьер на пути неприятных запахов в прямом смысле слова постепенно испарится. Вот тут-то и выручает фановая труба: загрязнения воздуха не произойдет, даже если гидрозатвор высох. Кроме того, она предотвратит срыв затвора, который может случиться в момент максимального водоотведения.

Многослойные фановые трубы из полипропилена (ПП) с шумопоглощающими добавками обеспечивают повышенный уровень звукоизоляции. Они имеют стенки увеличенной массы, а также усовершенствованную конструкцию угловых отводов.

Еще одна функция фановой трубы — предотвращать разрежение газов в стояке (именно из-за него вода утекает из раковин с характерным хлюпающим звуком).

Один стояк — одна труба

В большинстве случаев используют фановые трубы диаметром 100 мм, но иногда бывает достаточно и 50-миллиметровых. Их диаметр, равно как и количество, определяется инженерным расчетом исходя прежде всего из числа сантехприборов, подведенных к одному стояку. Как правило, на стояк с двумя-тремя ванными комнатами (оборудованными умывальником, душевой и унитазом) нужна одна фановая труба. Если же санузлы расположены в разных частях здания, как нередко бывает в домах большой площади, и подключены к отдельным стоякам, то каждому из них потребуется и своя фановая труба. Притом следует учитывать, что все вытяжные каналы выводят на кровлю, а значит, на ней «вырастет» соответствующее количество труб.

Монтаж

Схема расположения труб в доме Фановые трубы монтируют одновременно с системой канализации. У вытяжного трубопровода могут быть как вертикальные, так и горизонтальные участки (оптимальный угол поворота — 45°). Трубы соединяют в раструб, используя для герметичности канала резиновый уплотнитель. К стенам их фиксируют через каждые 70 см хомутами с виброизолирующими прокладками.

Для проводки труб через железобетонные перекрытия применяют гильзы из жёсткого негорючего материала (чаще всего это куски стальных труб, которые вставляют в заранее проделанные отверстия). Гильза нужна для защиты трубы от температурной деформации и от механических повреждений при осадочных подвижках здания.

Обратите внимание: 100-миллиметровая труба имеет раструб диаметром 110 мм, следовательно, внутренний диаметр гильзы для нее должен составлять 120 мм. Образующийся зазор заполняют водонепроницаемым материалом (силиконовым герметиком, монтажной пеной, промасленным или пропитанным битумом канатом), который не должен жестко фиксировать трубу в гильзе, допуская ее незначительные подвижки по продольной оси

Вывод трубы через крышу

Обычно с этой целью используют специальные проходники (некоторые из них подходят только для определенного кровельного покрытия, но бывают и универсальные модели). Нередко вытяжные трубы выводят на крышу через дымоход.

При выходе на крышу фановая труба должна отстоять от мансардного окна не менее чем на 50 см, иначе запахи из канализации будут «закачиваться» в помещение при проветривании.

В любом случае важно помнить одно: по понятным причинам фановая труба не должна быть расположена в одном канале с трубой приточной вентиляции, а также выходить на кровлю рядом с мансардным окном, поблизости от открытых террас и балконов

Клапан как альтернатива

Как быть, если по какой-либо причине невозможно установить фановую трубу? Проблему поможет решить воздушный клапан высотой 15–20 см, расположенный на конце канализационного стояка. Это недорогое и простое по конструкции устройство работает следующим образом: когда в стояке возникает разрежение, мембрана клапана поднимается и пропускает воздух в систему канализации. А когда давление выровняется, мембрана опускается, создавая барьер на пути неприятных запахов.

Конечно, адекватной заменой фановой трубе клапан не является (в частности, он быстро загрязняется и выходит из строя, а при высохшем гидрозатворе в нем вообще нет смысла), однако в ряде ситуаций он становится единственно возможной альтернативой.

Популярные статьи  Как устроен реечный алюминиевый потолок – характеристики, инструкция по монтажу

Подготовительные работы

Монтаж дымохода нами выполняется согласно требований действующего СНиП. Это, прежде всего, касается определения с таким понятием, как высота дымохода. Минимальная высота от конька крыши составляет 500 мм. Далее учитывается тип кровли и степень горючести кровельных материалов. Нередки случаи, когда опускать дымоход ниже отметки в 1-1,5 метра запрещено по нормам пожарной безопасности. Также его запрещено совмещать с сетью общей вентиляции. Кондиционирование и вентиляция должны работать автономно.

На подготовительном этапе прорабатывается каждый вопрос. Например, какой допустимый угол размещения труб? Разрешается ли наличие шероховатостей в трубах на наклонных участках? Газ какой максимальной температуры может проходить через дымоход? В каких случаях система должна дополнительно оснащаться искроуловителем? Где нужно устанавливать емкость для сбора конденсата? Требуется ли вспомогательная вентиляция системы? И это лишь малая часть важных моментов.

Расчет вентиляции в частном доме

Работа системы зависит от того, соответствует ли объем подаваемого и выводимого воздуха условиям дома. Это можно рассчитать при помощи специальных формул. За основу берется план дома, в котором обозначено назначение и площадь каждой комнаты.

Сначала вычисляют кратность воздухообмена — показатель, определяющий, сколько раз за 1 час в комнате воздух полностью сменится. Для большинства жилых помещений она может быть однократной, для кухонь, санузлов, котельных — 2-3-кратной. Также необходимо учесть проживающих в доме людей.

Кратность воздухообмена вычисляют по формуле: L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты).

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формулуе: L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма). При выполнении физических нагрузок одной особе необходимо обновление воздуха — 30м3/ч, в спокойном состоянии — 20 м3/ч.

Выбор оборудования

  • мощность, производительность;
  • рабочее давление;
  • уровень издаваемого шума.

Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.

На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по конкретным параметрам.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

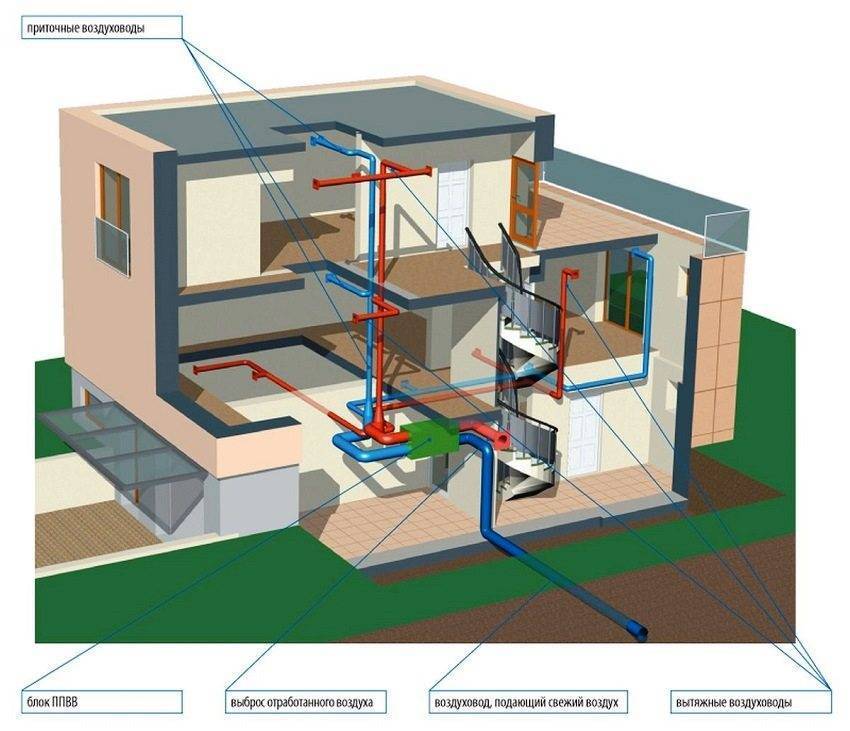

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

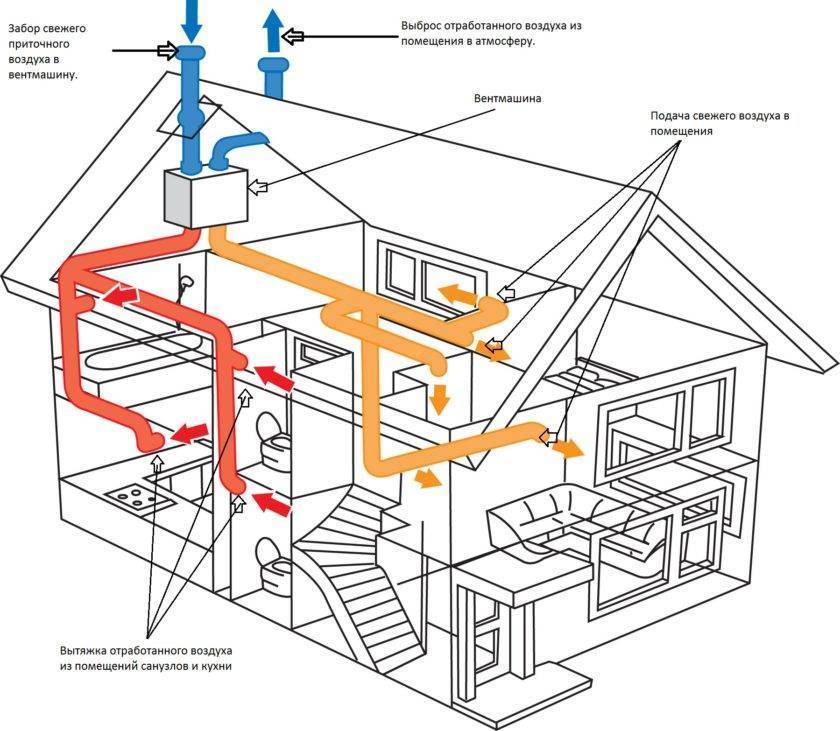

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

  • жилые помещения постоянного нахождения – 1 полный обмен в час;
  • кухня – от 60 м3/час (вытяжка);
  • санузел – не менее 25 3/час (вытяжка);
  • прочие помещения – 0,2 полного обмена в час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

  • прачечная – 90 3/час;
  • спортзал – 80 3/час;
  • гардеробная – 0,2 полного обмена в час;
  • газовые котельные – 1 полный обмен в час + 100 3/час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Вентиляция в частном доме: схема и монтаж

Как сделать естественную вентиляционную систему своими руками

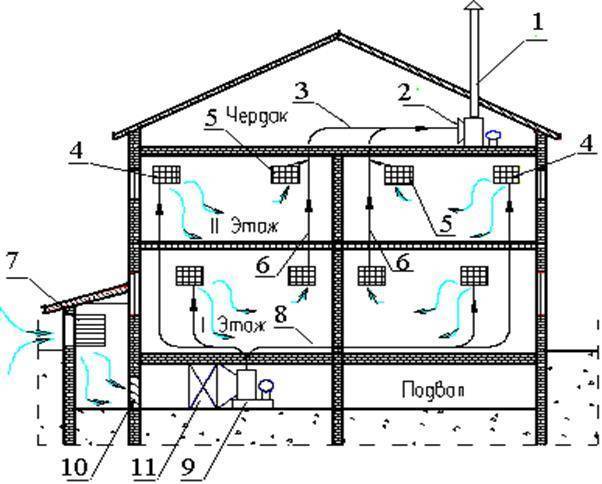

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Популярные статьи  Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Популярные статьи  Ремонт пластиковых окон своими руками в домашних условиях: распространённые проблемы

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Цели и задачи

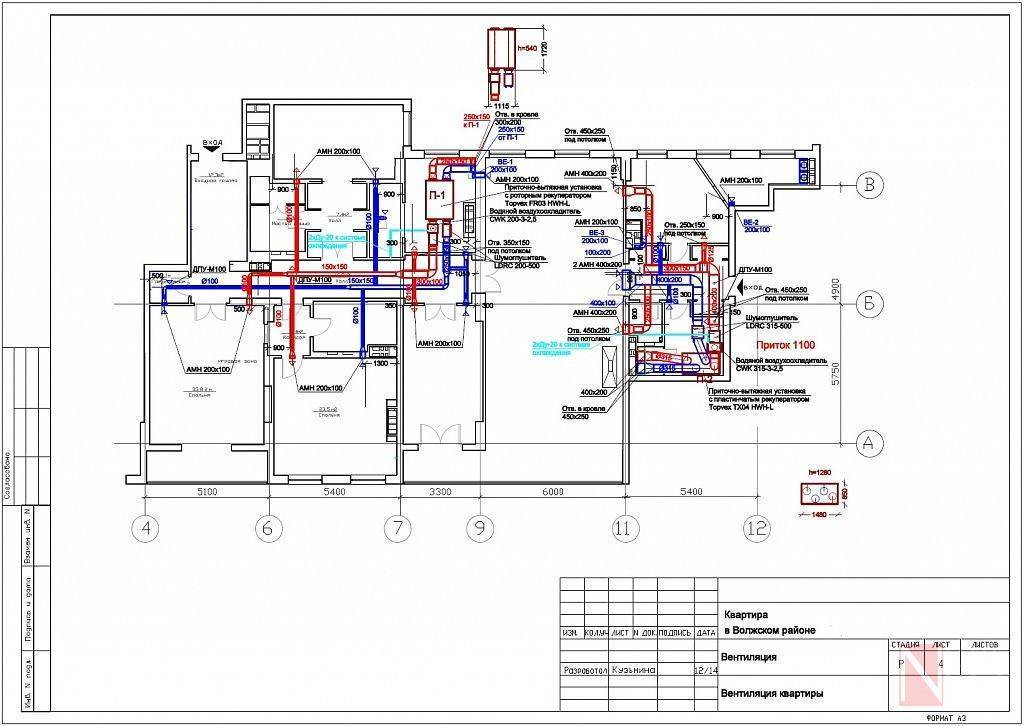

Выбранная для реализации схема вентиляции в частном доме определяется несколькими исходными обстоятельствами, среди которых основными считаются:

  1. Месторасположение дома. Например, для загородного особняка вентиляция решает иные проблемы, чем для дома, расположенного в городской черте, да ещё на шумной улице, с интенсивным транспортным движением.
  2. Площади вентилируемых помещений дома и его этажности: для двух- и более этажных индивидуальных построек система вентиляции будет существенно отличаться от устройства вентиляции дома в один этаж.
  3. Интенсивность хозяйственной деятельности. Схема вентиляции дачи, используемой периодически заметно проще аналогичных устройств в доме, предназначенном для постоянного проживания.
  4. От архитектурного проекта здания. Наличие либо отсутствие в нём подвальных и чердачных помещений, а также мансарды будут оказывать заметное влияние на выбор наилучшей (для данных конкретных условий) схемы вентиляции в частном доме.
  5. Взаимодействие вентиляционной системы с прочими инженерными коммуникациями, которые прокладываются при возведении дома. Монтаж вентиляции в частном доме связан, в частности, с принятой системой его отопления.

Как сделать вентиляцию в частном доме, и с чего начать? Основной задачей вентиляционной системы своего дома является обеспечение оптимального баланса притока и оттока воздуха в помещениях.

Указанный норматив можно принять только как оценочный, с которым можно будет впоследствии сравнить фактические расчётные параметры.

Работы по устройству вентиляции в частном доме своими руками обычно начинают с выбора критериев её эффективности. Известно, что показатели наилучшей интенсивности воздухообмена для различных помещений дома существенно разнятся между собой. Например, в кухнях (а часто – также в ванных и санузлах) проектируется индивидуальная вытяжка, производительность которой следует учитывать при проектировании системы вентиляции. Особые условия воздухообмена существуют для подвальных помещений, если там устанавливаются отопительные котлы, работающие на твёрдом топливе или газе. Кратность обмена увеличивается также в случаях, когда подвалы предназначаются для хранения продуктов, а в чердачных помещениях или мансардах предусматриваются отапливаемые зоны, например, для занятий спортом. Игнорирование этих обстоятельств приводит к появлению застойных зон, неизбежными спутниками которых становятся грибки и плесень.

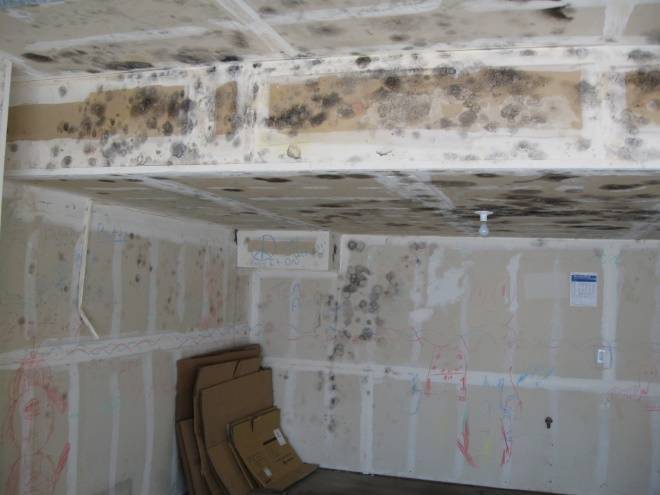

Вентиляция в частном доме: схема и монтажПоследствия некачественной вентиляции

Проектирование вытяжной вентиляции не должно стать помехой для монтажа трубопроводов и прочих сантехнических коммуникаций. Наконец, важным является и финансовый фактор: вентиляция в коттеджах должна полностью выполнять возложенные на неё функции при минимальных затратах энергии. При неустойчивом энергоснабжении рекомендуется предусматривать возможность работы вентиляционных систем от альтернативного источника. Обустройство приточно-вытяжной вентиляции своими руками — во многих случаях вполне реальная задача.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

  1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
  2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
  3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.

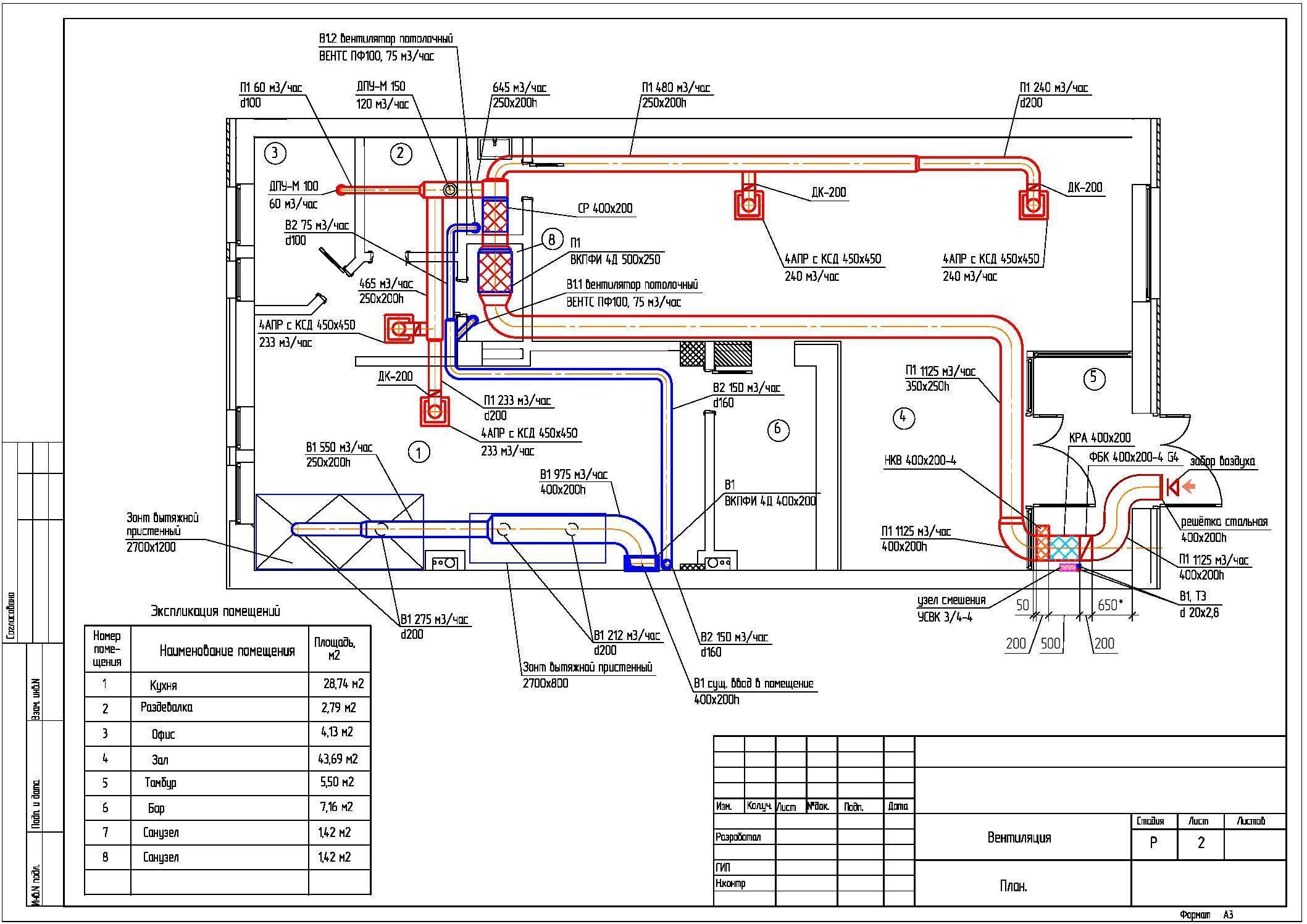

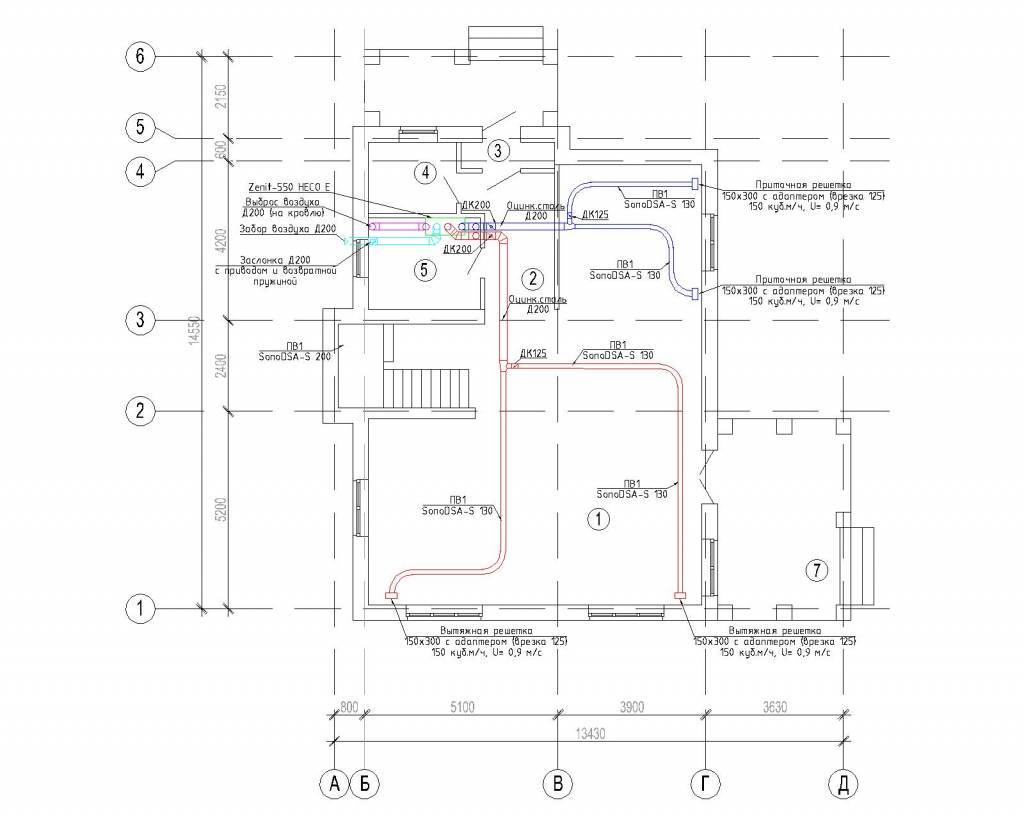

  4. Составление схемы расположения каналов.
  5. Определение месторасположения забора и вывода воздушных потоков.
  6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

  1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
  2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
  3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

  • воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
  • свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
  • вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

  • форма – круглая, прямоугольная или квадратная;
  • размер;
  • дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

  1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
  2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
  3. Далее необходимо установить клапан и зафиксировать его в отверстии.
  4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.
