Виды и схемы стропильных систем: обзор и рекомендации для монтажа

Проектирование стропильной конструкции

Расчет несущих конструкций в строительстве принято выполнять по методу предельных состояний, т.е. по моменту потери сопротивления конструкцией под воздействием внешних нагрузок вплоть до разрушения или недопустимых повреждений.

Стропильная система достигает предельного состояния, если

  • прочность конструкции полностью исчерпана и она разрушается;
  • прогибы элементов несущего каркаса провоцируют недопустимые нарушения в узлах стропильной системы, причем дальнейшая эксплуатация крыши невозможна без выполнения ремонта.

Согласно строительным нормам, максимально допустимый прогиб стропильной ноги или затяжки составляет 1/200 часть от длины элемента. Чтобы обеспечить высокую надежность конструкции, рекомендуется проектировать крышу с учетом максимально допустимого прогиба в 1/250 часть длины стропила.

Расчет стропильной конструкции крыши ведется с учетом предельных нагрузок со стороны

  • собственного веса;
  • ветрового давления;
  • веса снега;
  • веса людей, обслуживающих или ремонтирующих кровлю (нагрузка от человека обычно принимается как 80 кгс/кв.м).

Для получения информации, на основании которой ведутся расчеты, необходимо располагать

  • СНиПом кровельной конструкции;
  • таблицей расчета сечения стропильной ноги;
  • таблицей сечения стропильной затяжки;
  • климатической картой региона (определение ветровой и снеговой нагрузки).

Расчет сечения бруса, из которого выполняются элементы стропильной конструкции, производится по специальной формуле, в которой учитывается длина стропильной ноги, шаг между стропилами, сопротивляемость выбранного сорта древесины нагрузкам извне.

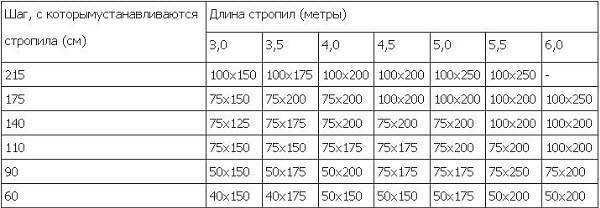

Таблицы подбора сечений элементов применяются при проектировании простых кровельных конструкций. Разработка проекта крыши сложных форм требует профессионального подхода.

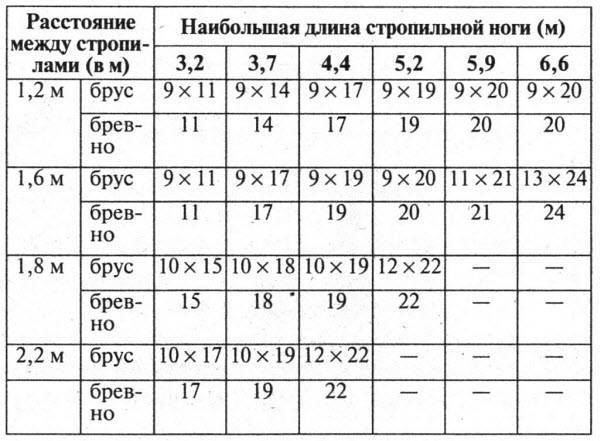

Выбор сечения стропил

Виды и схемы стропильных систем: обзор и рекомендации для монтажаВ конструкциях различных типов стропильная нога называется по-разному (рядовым стропилом, накосной стропильной ногой). В любом случае до ее устройства следует произвести необходимые расчеты.

Расчет на прочность должен основываться на учете нагрузок временного и постоянного характера, которые будут оказывать воздействие на кровлю.

В постоянные нагрузки входят:

  • общий вес элементов конструкции стропил;
  • вес гидро- и пароизоляционных материалов;
  • вес кровельного покрытия;
  • в случае устройства мансардного помещения – вес материалов для отделки потолка.

Во временные нагрузки входят:

  • максимальная ветровая и снеговая нагрузка для конкретного региона;
  • вес обслуживающих кровлю строителей и инструментов;
  • вес устраиваемого на кровле инженерного оборудования: дымоходов, вентиляционных систем, зенитных фонарей, аэраторов и т.д.;
  • вес ограждений, переходных мостиков, трапов, которые нужны для проведения ремонтных работ и последующей эксплуатации кровли.

Основываясь на полученном значении нагрузок, производят расчет стропильных ног, их длины, поперечного сечения, определяемых выбранным материалом, типом кровли и стропил (висячих или наслонных). Кровли сложных конфигураций иногда включают в себя разные виды стропил.

В кровлях вальмового типа наряду со стропильными ногами применяют также стропила укороченного типа – так называемые нарожники. Для них необходимо производить отдельный расчет. Помимо этого, надо рассчитать также дополнительные детали системы стропил: подкосы, затяжки, ригели. На них также приходится некоторая часть нагрузки, передаваемой от стропил.

Виды и схемы стропильных систем: обзор и рекомендации для монтажа

Длина стропильных ног в первую очередь определяется размерами здания и величиной угла уклона кровельных скатов, получаемого от выбранной формы кровли. В основном стропила стараются делать максимум 6-метровой длины: имеющийся в продаже пиломатериал обладает именно такими параметрами. В тех случаях, когда размеры строения требуют большей величины, производится наращивание стропил. Значительные по длине стропильные ноги бывают у диагональных (накосных) стропил, используемых при строительстве кровель вальмового или полувальмового типа.

Сечение стропильной ноги выбирается в зависимости от ряда факторов:

  • постоянных и временных нагрузок;
  • конкретного вида кровельного материала;
  • типа кровельной конструкции;
  • размеров строения;
  • величины уклона скатов;
  • особенностей климатического региона;
  • качества материала, из которого изготавливаются стропильные ноги.

При устройстве стропильной системы в основном применяется сосновая древесина без больших сучков и синевы. Оптимальная влажность материала — 20-22%. Такое требование обусловлено возможностью изменения формы и размеров дерева по мере усыхания, что может привести к деформации возведенной кровли.

В настоящее время есть множество фирм, предлагающих услуги по проведению расчетов системы стропил. Это можно сделать и самостоятельно, воспользовавшись онлайн калькуляторами. После ввода в программу нужных размеров она выдает готовые результаты сечения, шага, длины стропил.

Виды и схемы стропильных систем: обзор и рекомендации для монтажа

При возведении частных домов в основном применяют доски, сечение которых составляет 50 х 150 мм. Они подходят для кровель любых конфигураций.

Длина шага стропильных ног составляет приблизительно 1 метр. Величина зависит от типа кровельного покрытия, величины уклона и количества снега.

Следует учитывать также кровельный материал. Наибольшим весом обладает натуральная черепица: при ее выборе в качестве покрытия для кровли величина сечения стропильных ног должна увеличиваться при большей длине стропильных ног и их шага.

Шарнирная арка с ригелем

Данная схема конструктивно схожа с предыдущей, но есть и одно отличие – вместо подвижных опорных элементов для шарнирной арки с ригелем используется жесткое крепление стропил, что достаточно надежно. Стропила врубаются в мауэрлат или крепятся к неподвижным опорным брусам. Благодаря изменению конструкции опоры меняются и возникающие в системе напряжения – основной нагрузкой становится распирающая, приходящаяся на мауэрлат и стены.

Виды и схемы стропильных систем: обзор и рекомендации для монтажа

Затяжка фиксируется в верхней части арки, но вместо растяжения она теперь испытывает сжатие. Вместе с изменением характера нагрузок меняется и название затяжки – теперь она именуется ригелем. Такая арка с приподнятым ригелем может работать только при условии небольшой распирающей нагрузки, а при ее увеличении ригель нужно дополнительно усилить затяжкой. В результате получатся висячие стропила, аналогичные традиционной арке с тремя шарнирами, и мауэрлат в данном случае уже не понадобится.

Вальмовые стропила

Стропильная система собирается из бруса разного сечения, 150х50мм, 150х100мм. Обработка, подготовка стропильного материала включает в себя грунтовку антисептическими средствами, антипиренами. Брус нужен сухой с максимальной остаточной влажностью 12-15%, ровный, без сучков. Предпочтение следует отдать брусу из хвойных пород, смоляные мешочки которых защищают от разбухания, проникновения влаги.

Вальмовая крыша отличается от всех других типов и видов крыш наличием большого количества элементов, в частности стропил разного назначения. Скелет вальмовой крыши схож со скелетом большого кита, где малые и большие кости, а так же костные связки между ними образуют длинную прочную конструкцию.

Помимо отмеченных выше стропил в стропильной системе есть так называемые ребра, устанавливаемые с разных сторон, в зависимости от конфигурации вальмовой крыши. Ребрами могут называть так же угловые стропила.

Популярные статьи  Установка котла отопления в частном доме: важные правила, инструкция по монтажу

Короткие ноги стропил крепят не на конек, а на стропильную доску, углового расположения.  Центральные стропила стыкуются в узлы конькового элемента, в который приходят с трех сторон. Промежуточные стропила соединяют конек и карниз. Особенность вальмовой крыши не только в большом количестве элементов

Важно правильно рассчитать угол наклона, шаг вальмовых стропил и прочие особенности стропильной системы

Правильный расчет угла наклона вальмовой крыши, а также её высоты зависит от веса кровельного материала и полной несущей нагрузки, в которую входит вес стропильной системы и природные нагрузки.

Ещё на этапе проектирования дома составляется схема вальмовой крыши, делается её чертеж, производится расчет стропильной системы вальмовой крыши. Проектирование конструкции вальмовой крыши происходит в такой последовательности:

  1. Выбирают высоту конька, от которой напрямую зависит угол скатов. Оптимальным вариантом считается одинаковый уклон основных и вальмовых скатов крыши, когда нагрузки распределяются равномерно, кровля распределяется естественнее, а визуальная оценка выше. Оптимальное значение угла вальмовых крыш 20° — 45°. В регионах с большой снеговой нагрузкой высоту конька следует делать максимально высокой, в местности с регулярными ветрами большой силы минимальной. Высота конька вальмовой крыши определяется так же необходимостью создания чердачного пространства. Если планируется устройство мансарды, поднимать конек следует выше.
  1. После определения высоты конька и производится расчет угла ската стропильной системы крыши вальмовой рановидности. Следует помнить, что увеличение угла усложняет конструкцию вальмовой крыши и увеличивает расход материала для кровли. Расчет угла производится так. Чтобы найти тангенс будущего значения угла, берется высота конька, умножается на цифру 2 и делится на длину ската (берется не ширина дома, а длина ската от верха до низа). Длина ската вальмовой крыши вычисляется с помощью Пифагора, то есть извлекается квадрат из суммы катетов. Катетами в данном случае являются высота конька и половина ширины основания вальмы. Здесь же следует не откладывая, найти длину накосных стропил, вычисляется она аналогичным способом.
  1. Расчет площади крыши, следующий этап. Общая площадь крыши это сумма площадей двух вальмовых сторон и двух основных. Знать площадь необходимо для того чтобы произвести расчет необходимого количества кровельного материала, площади обрешетки, матов или рулонов для утепления крыши, паро-гидроизоляционных материалов. При использовании листовой кровли будет большой отход до 30% .

Устройство стропильной системы вальмовой крыши лучше понять, осмотрев схему, наглядное пособие поможет понять нюансы и подробности монтажа, к примеру, для чего заранее делают разметочную рейку, лекала по которым затем пилят стропила.

Как выбрать

Доски надо выбирать только у проверенных продавцов, которые могут предоставить всю интересующую информацию

Важно, чтобы к материалу были приложены сопроводительные документы с определенной информацией:

  • сортом дерева, из которого изготовлены доски;
  • номером стандарта;
  • компанией, изготовившей материал;
  • параметрами пиломатериалов;
  • влажностью древесины.

По породе дерева для стропильных систем предпочтение стоит отдать хвойным. Оптимальным вариантом является лиственница, но стоит учитывать ее немаленькую стоимость. В качестве замены подойдет сосна, кедр или ель.

Лучше всего отдать предпочтение лесу, который заготовлен в зимний период. Качество такой древесины выше, чем заготовленной в весенние и летние месяцы. Для стропильных ног подходит брус с толщиной 5 сантиметров. Что касается ширины, то она зависит непосредственно от конструкции стропил и нагрузки на них. Чаще всего она составляет 10-25 см. При этом длина будет стандартной – 6 метров. При необходимости ее можно нарастить.

Для прогонов лучше использовать брус с толщиной от 10 сантиметров. Для мауэрлата подходит доска 15х15 сантиметров. Стоит отметить, что данный элемент можно собирать из нескольких досок, чтобы он получился еще более крепким. Для вспомогательных частей вроде стоек, подкосов, затяжек, кобылок можно выбрать брус 5х10 сантиметров. Можно взять брус для стропил, но тогда стоимость таких элементов возрастет. Обрешетку можно сделать из доски с сечением 2,5х10 см.

Закупать доски можно кубометрами, на заказ и в виде готовой конструкции. Каждый вариант отличается своими особенностями.

Лес кубометрами подходит, если хочется сэкономить. В большом объеме будет различный материал, поэтому стоит брать с запасом минимум 10%

При этом важно подравнять доски, при необходимости снять кору, обработать антисептиком. Выбирать следует только ровные материалы, чтобы их не повело

Строганые доски на заказ будут стоить на треть дороже, но точно соответствовать нужным размерам

При этом отходов будет мало. Однако надо следить, чтобы древесина не была порченой, а на полотнах отсутствовали дефекты.

Готовые разборные конструкции привлекают точностью замеров и легкостью монтажа. Перед их изготовлением компании присылают замерщика, который учтет все особенности проекта и пожелания. В итоге покупатель получит грамотную и качественную, но дорогую систему.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

  • жесткое крепление к мауэрлату;
  • скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

  • посредством одного вертикально забитого гвоздя;
  • с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
  • посредством скобы;
  • выполнив единичную фиксацию стальными крепежными пластинами.
Популярные статьи  Септик для дачи без откачки: виды, установка и подключение

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Стропильные сооружения для разнообразных типов крыш

Для конкретного типа кровли применяется свой определённый вид стропильных ферм. Рассмотрим более подробно каждую из структур:

Стропильная система двухскатных крыш

Данная система состоит из двух прямоугольных наклонных плоскостей. Всё сооружение с торца здания имеет вид треугольника. Главными элементами являются ноги строп и мауэрлат.

Для равномерного распределения нагрузки на стропы и стены используют такой стройматериал как: подкос, ригель и стойки. С помощью этих элементов создаётся долговечная, жёсткая, простая схема стропильной конструкции для двухскатных кровель.

При правильном монтаже структуры стропильной системы вся нагрузка по площади строения распределяется равномерно.

Стропильные системы вальмовых крыш

При монтаже необходимо монтировать разные типы стропил. Располагают стропила сбоку, делают из досок, монтаж происходит также как при установке традиционных скатных крыш.

Характеристика стропильной системы

Система стропил представляет собой обязательный элемент здания, состоящий из каркаса, опорами для которого служат несущие стены строения. При устройстве каркаса необходимо учитывать, что он должен стать прочной основой для слоев утеплителя, гидроизоляционного материала, кровельного покрытия.

Параметры и особенности конструкции кровли и системы стропил определяются несколькими факторами:

  • общим размером дома;
  • правильным выбором материалов;
  • точным расчетом возможных нагрузок;
  • личными предпочтениями домовладельца.

Перечисленные факторы играют важную роль при подборе стропильной системы.

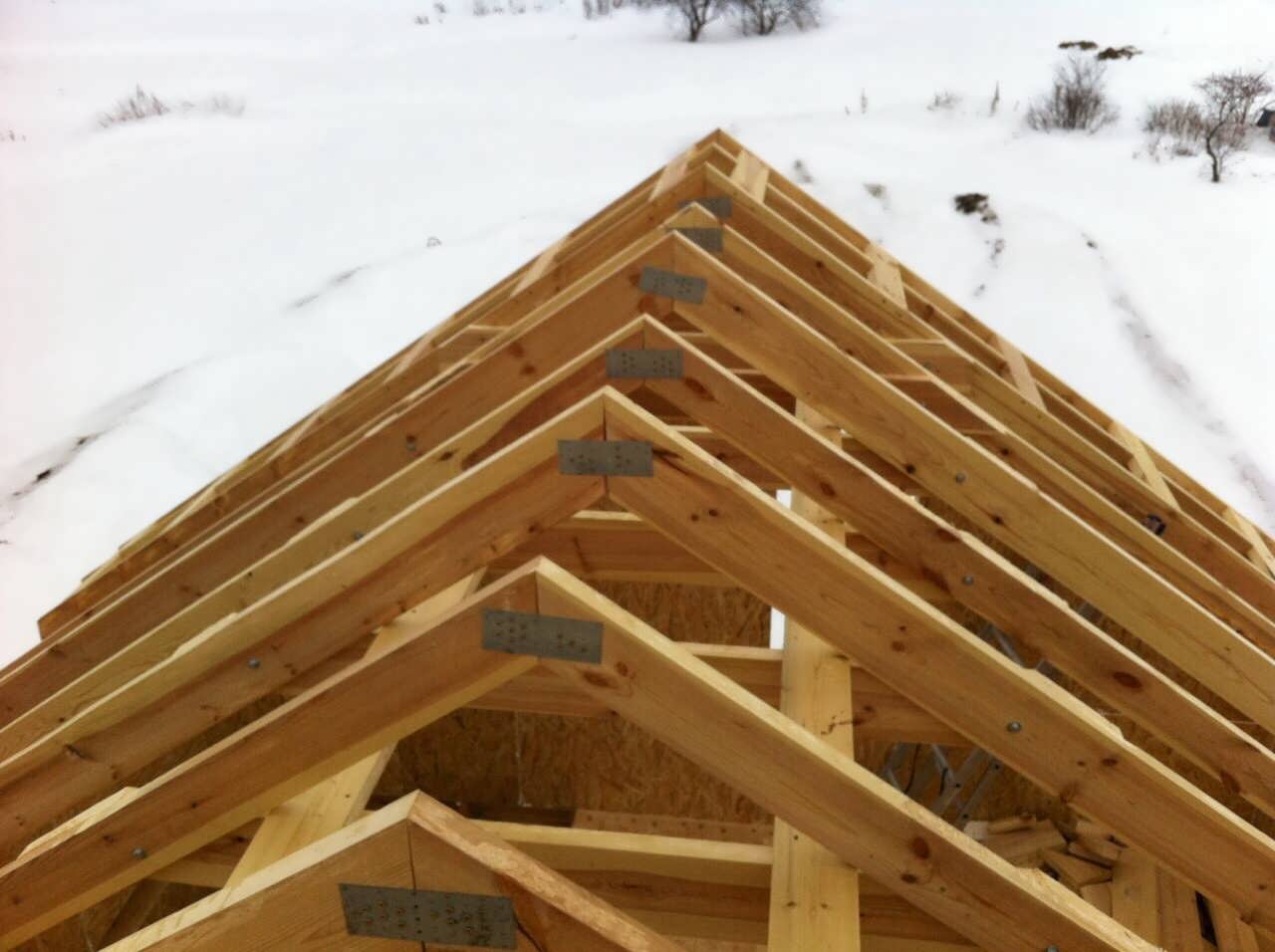

Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания. Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Монтаж

Для правильной установки стропил в первую очередь необходимо определить тип кровли. Одним из самых простых решений является двускатная конструкция, даже в случае планирования мансарды под ней.

Процесс монтажа осуществляется в следующей последовательносоти:

  1. В первую очередь изготавливается шаблон, в соответствии с которым будут проводиться дальнейшие работы. Так как стропила для двускатных кровель представляют собой однотипные конструкции, изготовление шаблона позволяет сэкономить достаточно времени и сил. Берутся две доски, которые соединяются гвоздем с одного края. Такая конструкция напоминает ножницы. Оставшиеся свободными края досок шаблона следует установить на опоры на тех участках, на которые стропильные ноги будут упираться. Так определяется величина угол уклона кровельного ската. Фиксация образованного двумя досками угла осуществляется при помощи двух гвоздей. Шаблон готов. Он дополнительно фиксируется посредством использования поперечной перекладины.

Допущенные в процессе изготовления шаблона неточности способны испортить всю возводимую конструкцию. Чтобы избежать возможного изменения величины найденного угла вследствие деформации (ее причиной может быть ударная нагрузка), фиксацию поперечной перекладины лучше осуществлять при помощи саморезов, а не гвоздей.

После этого изготавливается еще один шаблон, который будет использоваться для выполнения монтажных зарезов на стропилах.
Следующим шагом является сборка стропильной фермы, при этом крепежными элементами служат гвозди и саморезы. Изготовление шаблона для выполнения зарезов производится на основе 5-миллиметровой фанеры, которую необходимо укрепить доской на 25 мм.
Используя шаблоны, на балках осуществляют монтажные зарезы, после чего они соединяются в соответствии с величиной угла уклона кровельных скатов. В результате образуется деревянный треугольник большого размера, получивший название стропильной фермы. Сборка стропильных ферм, как правило, осуществляется на земле, после чего они аккуратно поднимаются по лестнице для последующей установки.

Популярные статьи  Мягкая кровля своими руками: подготовка и монтаж

Для облегчения кровельных работ можно устроить передвижные леса. С их помощью удается без проблем доставлять собранные фермы на место их монтажа. При строительстве частного дома нужны по крайней мере 2-3 таких конструкции.

Вначале производится установка двух крайних ферм. Чтобы обеспечить корректность монтажа в горизонтальном и вертикальном направлении, применяют временные подкосы, с помощью которых осуществляется закрепление конструкции.
После этого натягивается веревка, соединяющая вершины крайних стропильных ферм. Она обозначает конек возводимой кровли.
Следующий этап — сборка, поднятие наверх и монтаж остальных стропильных ферм. Между ними должно сохраняться как минимум 60-сантимертовое расстояние.
Конструкции больших размеров необходимо дополнительно укрепить с помощью подпор, подкосов, ригелей и т.д.
Для формирования пространства проектируемой мансарды производится установка специальных опор и горизонтальных балок.

Стропиловка трех- или четырехскатных кровель – процесс намного более сложный. Его надо начинать с проведения очень точных расчетов. Требуется также тщательная разметка обвязки.

После этого производится монтаж конькового бруса на специальных опорах. К нему в следующей последовательности присоединяют:

  • диагональные стропила;
  • промежуточные центральные стропила;
  • промежуточные стропила;
  • короткие стропила.

Конденсат водяных паров и другие проблемы ↑

В жилом помещении стропильная система испытывает переменное воздействие горячего и холодного воздуха. Поэтому появление конденсата водяных паров на поверхности металлической стропильной системы практически неизбежно. В результате начинаются коррозионные процессы и металл ржавеет. Без правильной обработки и надлежащего ухода уже через несколько лет понадобится серьезный ремонт кровли, поэтому при монтаже стропильных систем из металла следует строго придерживаться технологического процесса. Все металлические части нужно обработать антикоррозийной грунтовкой и покрасить.

Кроме того, металлическая стропильная система — удовольствие достаточно дорогое. Помимо стоимости собственно конструкции следует учесть расходы на ее доставку к месту строительства, подъем довольно тяжелых элементов к месту монтажа, расходы на обработку металла защитными составами, покраску и т. п. Наконец, необходимо просчитать, выдержит ли основание дома нагрузку в виде металлических стропил.

Виды и схемы стропильных систем: обзор и рекомендации для монтажа

Тяжелый вес металлических ферм, из которых делают стропила, может сыграть злую шутку с владельцами строения в случае пожара. Уже через четверть часа после возгорания в здании тяжелые кровельные балки могут обрушиться, после чего понадобятся масштабные восстановительные работы.

Виды и схемы стропильных систем

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже

Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

Виды и схемы стропильных систем: обзор и рекомендации для монтажа

Размеры

Параметры досок для стропил могут сильно различаться. Ведь этот параметр подвержен влиянию многочисленных факторов. Среди них габариты строения, площадь крыши, вариант конструкции системы, предполагаемые нагрузки от ветра и других внешних воздействий. Специалисты рекомендуют выбирать минимальный размер сечения 50х100 или 50х150 миллиметров. При создании больших пролетов размер должен составлять 150х150 миллиметров, а еще лучше 250х100 миллиметров. Если габариты строения предполагаются значительные, то стоит использовать доски с минимальными размерами 200х50 мм, а можно даже 200 на 200 мм.

Для получения оптимальных размеров стропил следует произвести некоторые расчеты

При этом важно выяснить нагрузку, которая может воздействовать на кровлю. Исходя из этого можно будет определить сечение, а также другие параметры стропильной системы

Одним из наиболее важных параметров является толщина доски для стропил. Ведь от него зависит прочность будущей конструкции. Желательно, чтобы толщина доски составляла 40-60 миллиметров. Причем для небольших зданий допускается отклонение показателя до 5 мм. Что касается жилых строений, то для них лучше предпочесть доски с толщиной не менее 50 миллиметров.

При выборе ширины доски следует учесть длину пролета, который перекрывается стропилами. Чем больше длина стропил, тем более широкой должна быть доска. Например, если стропила будут длиной 6 метров, то доски стоит брать с шириной от 150 миллиметров. При длине ног более 6 метров доски по ширине выбираются начиная от 180 миллиметров. Если стропильная нога должна быть очень длинной, рекомендуется применять наращивание.

Для расчета сечения стропил надо определить подходящее расстояние между ними, и учесть длину элементов

При этом надо принять во внимание постоянные нагрузки на крышу от снега и ветра. В расчете также будут участвовать масса стропильной системы, угол наклона ската, длина пролета под перекрытия. Дополнительно следует учесть ширину самого строения

Дополнительно следует учесть ширину самого строения.

Чтобы сделать все расчеты правильно и быстро, можно воспользоваться специальными программами. При этом полученные значения будут точными. Когда сечение стропил определено, можно переходить к нахождению их шага. Под этим определением понимается расстояние, на котором элементы будут удалены друг от друга. Такой параметр, как шаг, очень важен, так как он обеспечивает надежность и срок эксплуатации крыши.
