Водослив с крыши своими руками - инструкция по монтажу

Содержание

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Виды водосточных систем

На сегодняшний день, можно выделить три основных вида водостока. Выбрать лучший для себя, можно лишь зная точную конструкцию каждого из них:

Внутренняя система. Данный вариант, исходя из названия, гласит, что такая система размещается внутри дома, но здесь нужно установить систему правильно, вдали от стен;
Неорганизованные системы. Данный вариант прост в своей конструкции, но стоит понимать, что лишняя вода стекает не правильно – по всему периметру ската. А это значит, что есть возможность нарушить многие элементы вашего дома. Также существует возможность разрушения и самого фундамента. Такая система не является надежной. Даже, когда не было других систем отвода, такую конструкцию пытались сделать более организованной. Мастера старались горизонтальный желоб соединить с вертикальными трубами. Либо был вариант монтирования труб под небольшим наклоном, в сторону одного из углов дома.

ОБРАТИТЕ ВНИМАНИЕ!

Самый удачный и самый распространенный вариант водостока – организованная система. Уже по названию понятно, что данный вид конструкции имеет в себе определенные элементы, которые способствуют сбору воды, при этом не задевая дом и приближавшую территорию.

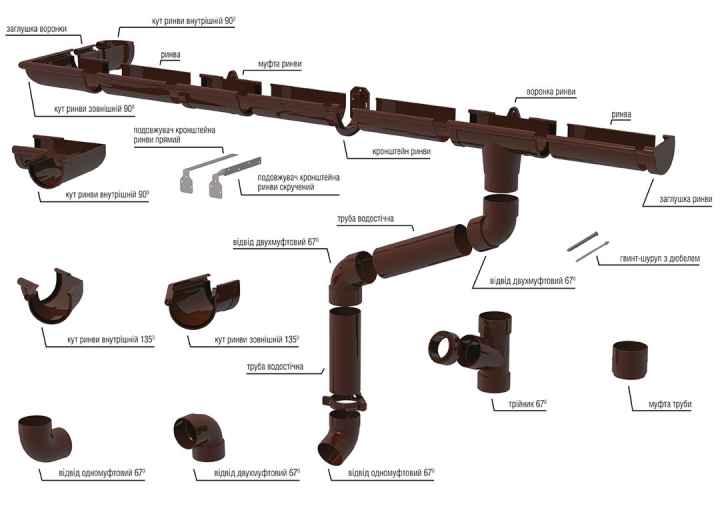

Такая система состоит из следующих элементов: желоба горизонтальные, вертикальные (ливневые) трубы и сами сливы, непосредственно соединительные элементы, а также предметы необходимые для крепления.

Стоит отметить, что все водосточные системы могут различать по таким критериям:

исходя из материала;
сечение самого желоба и труб;
параметры и форма.

Рассмотрим каждый критерий в отдельности для того, чтобы понимать, какую систему лучше приобрести для своего дома и дачи.

Водосточной система

Материал конструкции играет очень важную роль, так как от этого зависит его прочность и надежность. На сегодняшний день, производители предлагают системы из:

Металла. Во время производства системы, применяется оцинкованную сталь (способ производства горячий). Чтобы элементы системы были более защищённые, их могут покрывать специальными защитными материалами – пурал, пластизол (с двух сторон). Именно такие конструкции имеют большой ряд преимуществ: длительный срок эксплуатации, имеют высокий показатель прочности, стойкость к физическим и химическим воздействиям, хорошая переносимость низких температур. Монтаж металлических водостоков довольно прост, такую систему можно смело устанавливать на свой частный дом и не беспокоится о том, что сильный дождь повредит вашему дому. В России в настоящий момент популярна ] Гранд лайн;
Пластика. Элементы всей системы сделаны из пластика повышенной прочности ПВХ ( например ]Docke). С одной стороны, материал легкий, а с другой – очень прочный. Его преимущество в том, что он не подвергается деформации и коррозии. Он очень прост в обслуживании, ремонте и в монтировании. Его можно встретить на домах, где установлена мягкая кровля;
Меди. Все составляющие системы, покрывают специальными веществами, которые способствуют блокировке потемнения материала. Водостоки, изготовленные из меди, считаются самыми надежными и самыми долговечными из всех. Кроме хороших характеристик, конструкции из меди могут подойти под любую кровлю. Единственное, цена на них чуть завышена.
Оцинкованный водосток.

Из какого бы материала, не была бы изготовлена система водостока, нужно понимать, из каких основных элементов она состоит:

желоб;
труба;
водосточный слив;
соединитель труб;
держатель желоба;
дренаженые решетки;
специальные водосборные воронки.

Устройство водостока

Виды

Системы водостока могут различаться по способу монтажа и применяемому материалу. В первом случае сооружение для отведения воды классифицируется как самодельное и промышленное, а во втором – как пластиковое и металлическое.

Самодельный водосток

Самостоятельное решение вопроса по обустройству дождевой канализации несет определенные преимущества. Такая система может получиться не только красивой, но и оригинальной. Вам доступна реализация практически любой фантазии в плане создания конструкции по защите вашего дома от воды. При этом стоит учитывать некоторые нюансы.

Самодельная система требует существенных затрат и регулярного обслуживания, так как ее обустройство обычно осуществляется с помощью оцинковки, которая довольно быстро начинает прогнивать

Кроме того, необходимо принимать во внимание определенную сложность стыковки некоторых элементов

Мы постарались учесть частые ошибки мастеров и ниже привели правила монтажа.

Фабричный водосток

Покупка заводской системы дождевой канализации избавит вас от многих проблем несоответствия стандартам и параметрам. Приобретая те или иные элементы водостока одного изготовителя, можно не волноваться, что они не подойдут друг к другу, так как фабрика отличается выпуском стандартизированной продукции.

Пластиковый водосток

Системы на основе пластика бывают клеевыми, что предполагает монтаж ливневой канализации с помощью клея, и бесклеевыми, собираемыми за счет использования уплотнительных резинок. Независимо от выбора способа установки, пластиковые водостоки отличаются следующими преимуществами:

устойчивость к воздействию ультрафиолета;
отсутствие коррозии;
прочность;
небольшой вес;
широкий диапазон рабочих температур – от -40 °C до +70 °C;
возможность создания водостока любой конфигурации, что обусловливается богатым ассортиментом комплектующих;
отсутствие необходимости регулярного ухода;
легкость монтажа;
разнообразие цветовых решений.

Вместе с тем пластик отличается и определенным количеством недостатков, включая следующее:

слабая устойчивость к механическому воздействию, что исключает возможность установки пластикового сооружения на высотных домах;
регулярная смена резиновых уплотнителей, которая может проводиться исключительно путем разборки проблемного участка и обратной сборки после устранения неисправности;
отсутствие возможности восстановить тот или иной разрушенный инструмент, что характеризует такие системы как недостаточно ремонтопригодные;
существенное линейное расширение пластиковых элементов.

Металлический водосток

Ливневые канализации из металла отличаются друг от друга тем, что они могут быть оцинкованными, медными и с цинковым слоем, дополненным полимерным покрытием. Выбор конкретной разновидности конструкции основывается на таких характеристиках, как цена и срок эксплуатации. В любом случае металлические водостоки хороши тем, что они:

прочны;
надежны;
устойчивы к воздействиям внешней среды, например, нагрузкам, вызванным скоплением большого количества снега;
не подвержены влиянию высоких температур, источником которых может быть горение;
сохраняют размеры при эксплуатации;
способны обеспечивать свою функциональность при температуре от -60 °C до +130 °C.

К минусам таких систем относят:

значительный вес конструкции водостока в целом;
небольшое количество комплектующих, что затрудняет монтаж таких систем на крышах, имеющих отличные от 90 градусов углы;
сложность установки;
высокую цену;
небольшой выбор цветов;
подверженность коррозии (кроме систем из меди);

Определить, какой водосток лучше, довольно сложно, так как многое зависит от различных факторов, например, условий эксплуатации. В то же время необходимо понимать, что основное значение имеет не стоимость конструкции, а его соответствие параметрам качества.

Типы водосточных систем

Все конструкции водостоков различаются друг от друга, поскольку одинаковые здания могут быть только в рамках единого проекта. Учесть и перечислить все конструктивные особенности систем водостоков не представляется возможным. Однако любые водостоки и желоба можно классифицировать по типу используемых материалов. У каждого из них имеются как достоинства, так и недостатки, поэтому однозначного ответа по поводу, какой из них лучше, не существует. Итак, материалы, которые используются для водостоков таковы:

Оцинкованная сталь;
Металлопластиковые материалы;
Пластик.

Желоб из оцинкованной стали

Все три варианта имеют примерно одинаковую распространенность. Некоторую долю занимают такие экзотические варианты материалов водоотводов, как:

Медь;
Латунь;
Алюминий;
Нержавеющая сталь.

Обладая отличными эксплуатационными качествами: технологичностью, высоким сроком службы, прекрасными эстетическими качествами, данные материалы имеют крайне высокую стоимость, а поэтому и вынесены в категорию экзотики.

Системы водоотлива из оцинкованной стали нашли применение одними из первых. Выпуск изделий из оцинкованного железа налажен промышленностью очень давно. Это связано с простой технологией получения материала, легкостью работы, низкой стоимостью и большим сроком службы. К сожалению, в настоящее время имеется очень много недобросовестных производителей оцинкованных материалов, в результате чего срок службы материалов сильно уменьшился и стал трудно прогнозируемым. Экономия на толщине и качестве цинкового покрытия привела к тому, что буквально за пару лет коррозия покрывает практически все элементы конструкции.

Еще один недостаток кроется в технологии изготовления оцинкованных покрытий. На них, особенно первые несколько лет, совершенно не держится никакая краска.

Вторые по распространенности – пластиковые материалы. Они также отличаются низкой стоимостью. Могут иметь разнообразные варианты исполнения и широкую цветовую гамму. Пластиковые водостоки наиболее легкие из всех применяемых и монтируются на любые основания.

Приобретаемые материалы одного производителя имеют точно выдержанные размеры и легко стыкуются между собой, образуя надежные и долговечные соединения. Современные пластиковые материалы устойчивы к воздействию широкого диапазона температур, солнечных лучей и имеют практически неограниченный срок службы.

Пластиковый водоотлив

Элементы из пластика нельзя подогнать друг к другу в случае неточностей монтажа в системе водостока. Пластик не допускает изгибов и излишне хрупок, особенно при низких температурах. Это надо обязательно учитывать. Делать водосток из пластика своими руками необходимо строго по предварительной разметке.

И, наконец, третий вариант – металлопластик. Представляет собой своеобразный гибрид первых двух технологий. Только в данном случае сталь покрывается не цинком, а слоем пластика. Дом с водостоком из металлопластика, умело подобранного по цвету, имеет законченный эстетический вид. Металлопластиковые изделия вобрали в себя лучшие качества своих предшественников. Обладая гибкостью и легкостью монтажа, как оцинкованный металл, они имеют срок службы, как у пластика.

Водоотлив из металлопластика

Полимерный слой на поверхности металла держится очень прочно, не допуская проникновение влаги. Герметичность может нарушиться только в случае сильного перегиба или критического нагрева. Последнее возникает при резке изделий с помощью болгарки. Возникающий локальный перегрев вызывает отслаивание пластикового слоя. Исправить подобный дефект невозможно, поэтому при резке нужно использовать только ручной инструмент: ножовку по металлу или ножницы.

Водостоки для крыши: достоинства и недостатки

Конструкция системы зависит от типа кровли и собственных пожеланий в расположении мест слива. Их разделяют на три группы, по материалу из которого они изготовлены: оцинкованное железо, сталь покрытая полимерным слоем, ПВХ водостоки. Для хозяйственных и второстепенных построек водосток для крыши может делаться из ненужных строительных материалов, которые использовались ранее. Рассмотрим эти группы подробнее.

Оцинкованное железо

Благодаря низкой стоимости и повсеместной распространенности оцинкованного железа монтаж водостоков для крыши своими руками из этого материала встречается наиболее часто. Оцинковка легко режется, гнется и очень просто подгоняется под нужную конфигурацию.

Достоинства:

Самое лучшее соотношение веса к прочности (7-8 г/кв.см. при предельной прочности до 500 МПа);
Нечувствительность к солнечной радиации, перепадам и экстремальным значениям температур;
Простой монтаж водосточной системы, доступный даже неквалифицированному исполнителю;
Наиболее низкая цена.

Водостоки для крыши пластиковые

Из пластика

Преимущества ПВХ:

Высокая жесткость и прочность;
Большой срок службы;
Устойчивость к механическим нагрузкам и повреждениям;
Эстетические качества;
Прекрасные антишумовые параметры;
Установка сливов на крышу своим руками не представляет трудности;
Большое количество соединителей, колен, тройников, переходников и другой фасонины.

Единственный недостаток – более строгие требования к технологии монтажа, чем у остальных видов.

Самодельные водосточные элементы

На хозяйственных постройках, второстепенных и временных строениях, с целью экономии денег для построения водосточной системы можно использовать самодельные элементы. При наличии элементарных навыков работы с жестью, желоба вполне можно выгнуть из подходящих металлических отходов. В качестве крепежных кронштейнов могут использоваться куски арматуры, обрезки металла, бракованные крепежные скобы и прочие подходящие отходы.

Прежде чем осуществлять монтаж слива на крышу, стоит узнать, из каких элементов он состоит. В состав системы водостока входят:

Желоба. Это, можно сказать, основной элемент всей системы. В желоб вода попадает непосредственно с кровли, далее она течет до слива. Сам слив выполнен в виде воронки, которая также является частью системы. Желоба могут быть изготовлены из различных материалов и иметь разную форму.
Соединители желобов. Длина крыши может быть различной. Сами желоба, если они выполнены в заводских условиях, имеют определенную длину. Как правило, можно найти изделия до 2,5 метров. Для создания системы используют специальные приспособления – соединители. На углах применяются другие конструкции – угловые желоба.
Кронштейны и другие крепежные устройства. Служат для крепления желобов и труб.
Труба слива. Именно в нее попадает вода из желобов. Труба может быть как прямой, так и быть выполнена в виде колена.

Водосточная система – монтаж и описание элементов

Поперечные размеры элементов выбираются исходя из площади крыши. Расчет ведут исходя из 1,5 кв.см. площади поперечного сечения водостока на 1 кв.м. площади крыши.

Для зоны умеренного и континентального климата для оборудования небольших коттеджей подойдут водостоки для крыши своими руками с желобами до 10-12 см и трубами диаметром 7-8 см. В коттеджах с крышей большой площади стоит использовать желоба 13-15 см и трубы 10-12 см. А для больших просторных строений, где площадь крыши собирает большое количество осадков, следует использовать системы самого большого размера: желоба – 20 см, трубы – 15 см и более.

Вертикальные сливы устанавливаются не далее чем на 10 м друг от друга. Для увеличения этого расстояния придется брать водосточные трубы большего диаметра, что приведет к необходимости сопрягать фасонные части разных размеров.

Установка водостока начинается с самой высокой точки и выполняется в направлении уклона, который составляет 5 мм перепада на 1 погонный метр желоба. Кронштейны для желобов желательно устанавливать на стыках. Если замок не предусмотрен – герметизируем стыки силиконовым герметиком.

Монтаж водосточных труб выполняется согласно определенным правилам. Шаг крепежных хомутов для вертикальных стояков должен быть не более 1,2 м. При этом недопустимо отсутствие хотя бы одного хомута на каждую трубу стояка.

Проекция края кровли должна попадать на середину желоба. Тогда сделанный слив с крыши своими руками, соберет всю воду, и она не будет перехлестывать через край желоба.

Монтаж водостоков для крыши своими руками (видео)

Особенности монтажа

Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.

Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.

Порядок установки водостоков на крыше

Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).

Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.

Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.

Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.

Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.

Все подробности монтажа водостока из пластика показаны на видео.

Водосток из пластиковых бутылок

В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.

Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.

Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.

Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.

Водосточные системы из желобов и труб

Самое популярное решение для отвода воды с крыши – это водосточные системы, основными элементами которых являются подвесные желоба и водосточные трубы

В состав водосточной системы каждый производитель также обычно включает угловые элементы, защитные сетки, ревизии, детали крепления – кронштейны, держатели, хомуты и пр. Максимальный размер желоба в сечении обычно укладывается в пределы 100 – 150 мм., а водосточной трубы 70 – 100 мм. Желоба выпускаются разной формы: полукруглые, полуовальные, трапецевидные, прямоугольные или более сложной формы. Форма водосточных труб должна соответствовать форме желоба. Форму желоба обычно выбирают из эстетических соображений.

Все элементы системы легко стыкуются между собой и при правильном монтаже исправно отводят воду.

Детали водостоков могут быть изготовлены из ПВХ – пластика, оцинкованной стали, алюминия, меди или сплава титана и цинка. Для домов эконом – класса обычно используют водостоки из пластика или стали

. Системы из других материалов значительно дороже.

Плюсы и минусы водосточной системы из ПВХ пластика

Водосточная система из ПВХ пластмассы обладает следующими достоинствами:

Имеет минимальную стоимость по сравнению с системами из металла.
Необычайно гладкая поверхность желобов и труб препятствует накоплению загрязнений.
Высокая стойкость к коррозии.
Простой монтаж, не требующий высокой квалификации и специальных дорогих приспособлений. Собрать водосток из пластика доступно своими руками. Необходимо лишь соблюдать рекомендации производителя.
Детали прокрашены в массе, поэтому царапины на его поверхности малозаметны.

Выбирая водосточную систему из пластика следует также учитывать и такие её особенности:

Не очень высокая стойкость к воздействию низких и высоких температур. Рабочая температура деталей от -30оС до +60оС. При низких температурах элементы из пластика становятся более хрупкими.
При изменении температуры коэффициент линейного расширения пластмассовых деталей в 7 раз больше, чем у стальных. При изготовлении и монтаже водостоков из пластика принимают специальные меры, позволяющие деталям менять размеры без их разрушения.
При действии на водосточную систему значительных механических нагрузок пластиковые детали трескаются и разрушаются, а металлические сминаются.

Элементы водостоков из оцинкованой стали

часто имеют полимерное покрытие широкой цветовой гаммы, что позволяет легко подобрать цвет водостоков под цвет фасада или кровли. Детали системы из стали с полимерным покрытием соединяют между собой замками или скобами с защелками через резиновые прокладки.

В условиях российских снежных зим на свесах крыши, в желобах и водосточных трубах часто образуется наледь

. Лед препятствует стоку воды с кровли, закупоривает желоба и трубы. Под весом наледи желоба и трубы деформируются и разрушаются.

Для защиты от наледи, увеличения долговечности и беспроблемной работы водостоков, на свесе крыши, в желобах и трубах монтируют греющие электрокабели.

Система обогрева добавляет к стоимости сооружения водостоков заметную сумму. Плюс к этому — ежегодные затраты на оплату электроэнергии.
