Коллектор для теплого пола своими руками

Как подготовить основание

Когда проводится работа по подготовке основания, то первое, что следует сделать — убрать старую стяжку. После этого необходимо провести работу по выравниванию пола строго горизонтально. Нужно исключить возникновение на поверхности перепадов высот более 1 см. После этого на горизонтальную поверхность необходимо уложить слой гидроизоляционного материала. Для этого по всему периметру помещения следует закрепить специальную ленту. Она исключит расширение пола при температурных нагрузках. Если система обогрева будет иметь несколько контуров, то её укладку необходимо производить не только по периметру помещения, но и между всеми контурами. После этого нужно провести работу по теплоизоляции пола качественным теплоизолятором во избежание теплопотерь.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Коллектор для теплого пола своими руками

Из чего можно сделать коллектор

Поставляемые на рынок стандартные коллекторы для теплого пола изготовляются из разных материалов: это и полипропилен, и сталь, и различные сплавы. Наибольшее распространение получили металлические элементы из-за своего качества, прочности и надежности.

Выпускаются отдельные гребенки с различным количеством отводов из полипропилена, которые можно компоновать друг с другом и создавать коллекторы разного размера. Это же относится и к латунными элементам.

Если стоит задача установки коллектора для теплого пола не из заводских элементов, можно использовать куски труб, тройники и другие элементы сети теплоснабжения. Подойдут стальные трубы большого диаметра, в которые врезаются патрубки для подключения трубопроводов. Также существуют варианты использования полипропиленовых тройников, которые соединяются между собой с использованием обрезков труб. В результате этого действия получается гребенка нужного размера и характеристик.

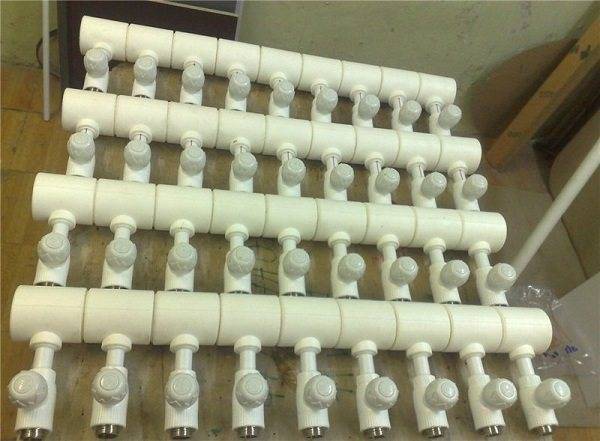

Коллектор из полипропилена.

Назначение и виды клапанов

В коллекторную систему обязательно входят смесительные клапаны, которые позволяют осуществлять контроль теплоносителя в контурах теплого пола.

Работа их заключается в соединении слишком горячей воды из котла с охлажденным теплоносителем в системе. Такое смешивание необходимо для получения заданной температуры обогрева теплого пола.

Различают два вида смесительных клапанов:

  1. Двухходовые. Такой клапан способен регулировать температурный режим и самостоятельно добавлять необходимое количество горячего или холодного теплоносителя. При установке двухходовых смесительных приспособлений не бывает перегрева теплого пола. Использование таких клапанов допускается производить в помещениях с максимальной площадью 200 квадратных метров.
  2. Трехходовые. В схему установки такого клапана входят запрограммированные на изменения температурного режима в зависимости от погодных изменений. Применяются трехходовые термические приспособления в системе теплого пола для габаритных помещений, размер которых превышает 200 метров квадратных.

Расположение коллекторных отделов

Как было замечено выше, поместить смесительный узел для теплого пола своими руками можно перед каждой из отопительных систем либо установить общий коллектор. В первом случае каждую группу нужно оснастить регуляторами температуры, аппаратурой расхода и такими вентилями:

  1. Клапан балансировки обратки. Этот прибор задает необходимый уровень нагрева системы теплого пола. Внутри него происходит регулирование поступлений кипятка и холодного носителя из обратной системы. Для его поворота и фиксирования в необходимом положении используют шестигранный ключ. Окончательно зажимают клапан специальным крепежным винтом, чтобы избежать случайного смещения вентиля с заданных параметров. Кроме того, на устройство нанесена расходная шкала, регулирующая его пропускную возможность. Обычно она ограничена пятью кубическими метрами в час.
  2. Запорный вентиль балансировки радиатора. Это устройство служит для связи коллекторного отдела с остальными контурами отопительной системы и выполняет регулировочные функции. Чтобы установить его в необходимом положении так же, как и в первом случае, используют шестигранник и прижимной винт.
  3. Переливной клапан. Этот прибор поддерживает постоянное давление в системе путем непрерывного перелива лишнего теплоносителя в байпас. Такое свойство отличает его от обычного предохранительного вентиля, поскольку последний регулирует давление однократным выпуском жидкости. Параметры необходимые для нормального функционирования теплого пола устанавливают с помощью специальной рукоятки управления.

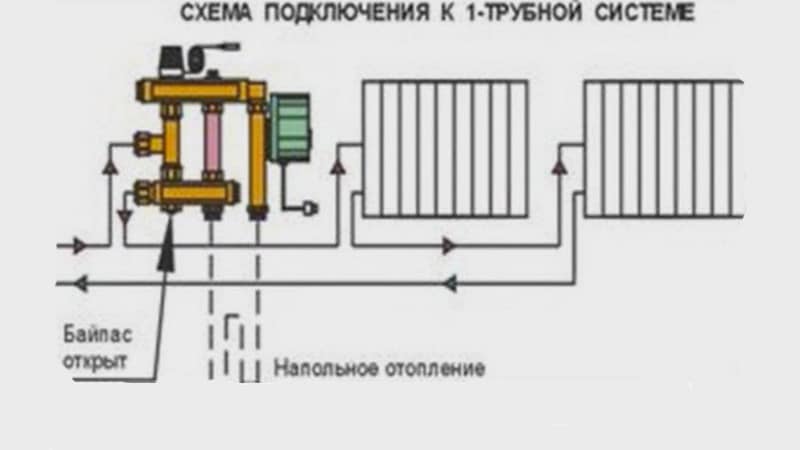

Схемы установки систем отопления могут отличаться. Например, для цепи с одной радиаторной трубой обязательно предусматривают байпас. При этом он должен всегда быть открытым, чтобы избыток кипятка поступал напрямую в радиатор. Если же предусмотрен и обратный контур, то в байпасе нет необходимости.

Коллектор для теплого пола своими руками
Схема установки коллектора при отсутствии обратки

Если общая отапливаемая площадь невелика, целесообразно поместить коллекторный отсек на вторичном контуре.

Следует упомянуть, что все элементы коллектора можно не только собрать самостоятельно, а приобрести уже в готовом виде. Учитывая сложность расчета всех приборов, лучше доверить этот этап специалистам. После установки и подключения не забудьте провести тестовый запуск обогрева

При этом обратите внимание на степень нагрева пола и ее равномерность. Правильная регулировка температур гарантирует вам успешный результат

Коллектор для теплого пола своими руками
Схема расположения основных узлов при двухтрубной системе отопления

Установка и подключение смесительного отдела системы теплого пола, пожалуй, самый сложный этап в оборудовании этой конструкции отопления. Такие работы требуют специальных знаний и опыта для проведения расчетов. Если вы не уверены в своих силах, доверьте дело квалифицированным мастерам.

Особенности эксплуатации

Правильно сделанный и подключенный коллектор довольно прост в эксплуатации. Регулировка температуры, подача и распределение теплоносителя в систему осуществляется автоматически. Но в профилактических целях требуется периодическое тестирование системы. Такая процедура состоит из таких действий:

  • проверка работоспособности всех элементов распределительного устройства,
  • контроль герметичности подсоединений для исключения протечек в процессе функционирования системы,
  • уточнение характеристик теплоносителя в каждой отдельной ветке – максимальная температура нагрева, время, расходуемое на обогрев, скорость.

Также необходимо осуществлять проверку соответствия температурного режима в системе с заданными параметрами. Для этого нужно устанавливать определенную температуру и снимать показания с установленных в коллекторном узле термометров.

Коллектор сделанный своими руками поможет избежать больших затрат на систему обогрева. Сборка его должна осуществляться строго по схеме. Если нет никакого опыта монтажа отопительных приборов, то лучше доверить подключение профессионалам. Качественный и беспрерывный контроль теплого пола может осуществляться только при грамотном подключении распределительного устройства и правильном подборе всех комплектующих деталей коллекторного узла.

Популярные статьи  Забор из камня своими руками: пошаговый процесс с пояснениями

Назначение и работа коллекторного блока

Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.

Что собой представляет коллектор

Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.

Работа коллекторного узла.

Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.

Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.

Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.

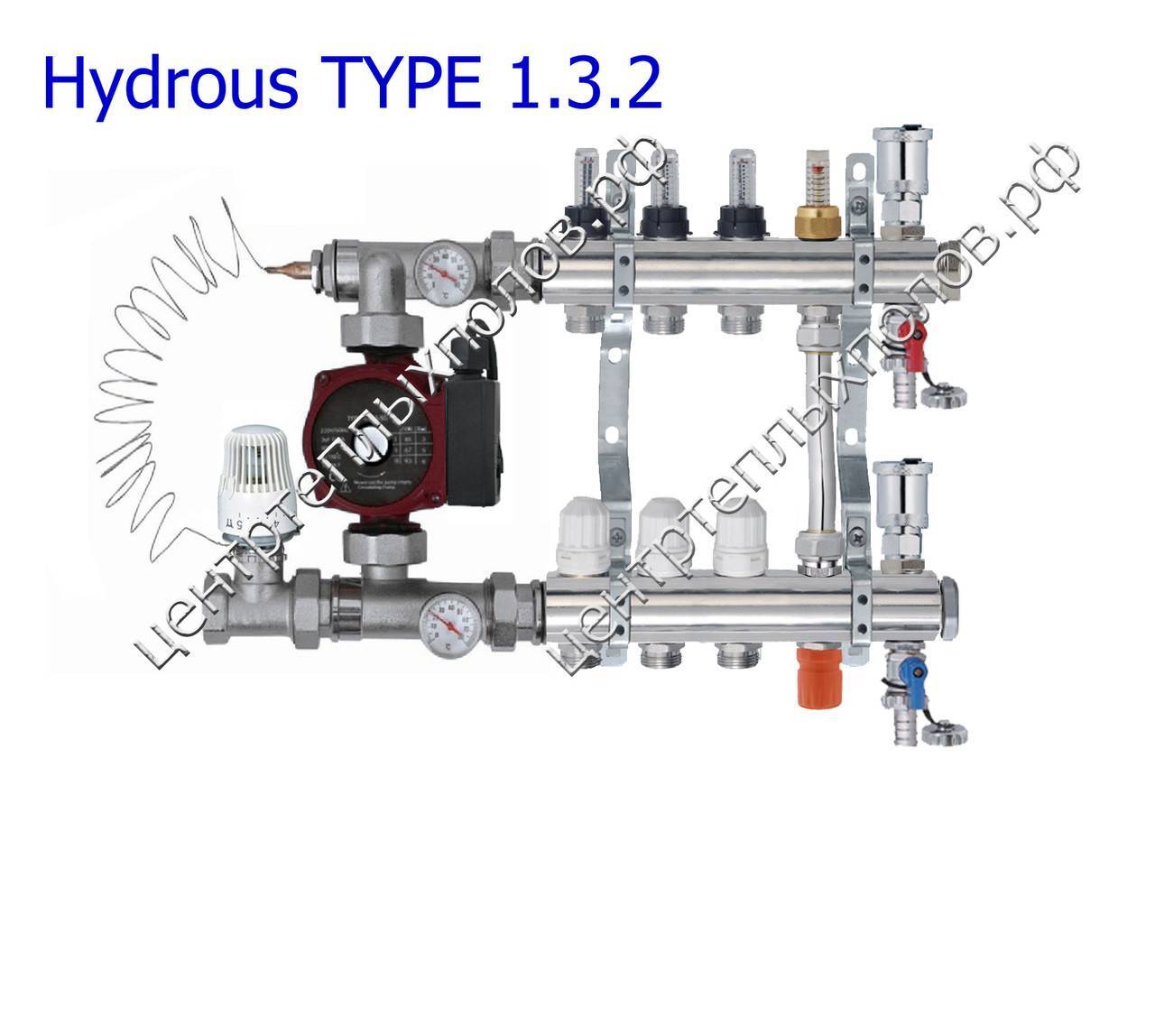

Основные узлы коллектора теплого пола.

Выбор материала и схемы подключения

Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.

Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.

Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.

Схема работы трехходового смесительного клапана.

Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.

Двухходовая схема сборки коллектора.

Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.

Схема сборки с трехходовым смесительным клапаном.

Общие правила монтажа

Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:

  • Сборка начинается с крепления несущей арматуры на стену;
  • Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
  • Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
  • Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
  • Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.

Запомните — сначала систему нужно полностью собрать, запустить и погонять как минимум 1 день. Только после этого можно заливать трубы теплого пола бетонной стяжкой.

Место расположения

Перед тем как подключить коллектор, определитесь с местом расположения. Лучшее решение — на стене, на такой высоте, чтобы без проблем завести трубы отопления пола и осуществить регулировку.

Требование по отдаленности элементов соблюдать важно, но если это совершенно невозможно, то смонтировать сразу 2 элемента, между ними нагрузка распределится равномерно. Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы

Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы.

Коллектор для теплого пола своими руками
Вариант самодельного коллектора примитивного типа

Как работает коллектор и для чего он нужен?

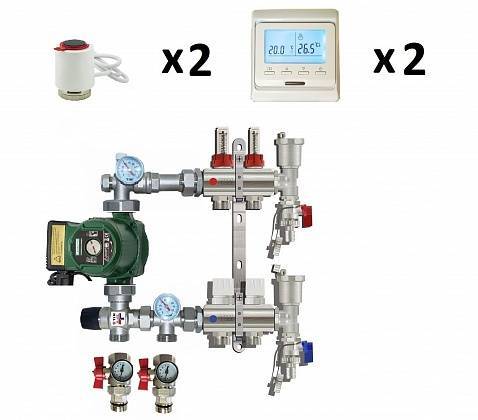

Пример подключения коллектора теплого пола.

Конструкция используется для того, чтобы перемешивать теплоноситель, который поступает из различных контуров отопления. В дальнейшем устройство распределяет тепловой носитель по данным контурам. За счет смешивания температура жидкости выровняется. Поэтому температура в комнатах, которые отапливаются, будет стабильной.

Следует знать, что от правильности сборки коллекторной конструкции будет зависеть качество работы системы теплого пола.

Принцип функционирования отопительной системы заключается в следующем: горячий носитель тепла после прохождения по существующим контурам и трубам будет остывать, а под действием насосной конструкции или естественной циркуляции будет обратно поступать в коллектор. В данном элементе теплоноситель смешивается через обратную трубу. Пропорции горячего и охлажденного носителя тепла можно регулировать клапанами. Контроль температуры производится за счет специальных датчиков тепла и давления. Если отопительная система слишком протяженная или в доме нет возможности выполнить естественную циркуляцию, то в коллекторную конструкцию понадобится включить насос для циркуляции.

Стандартный коллектор состоит из следующих элементов:

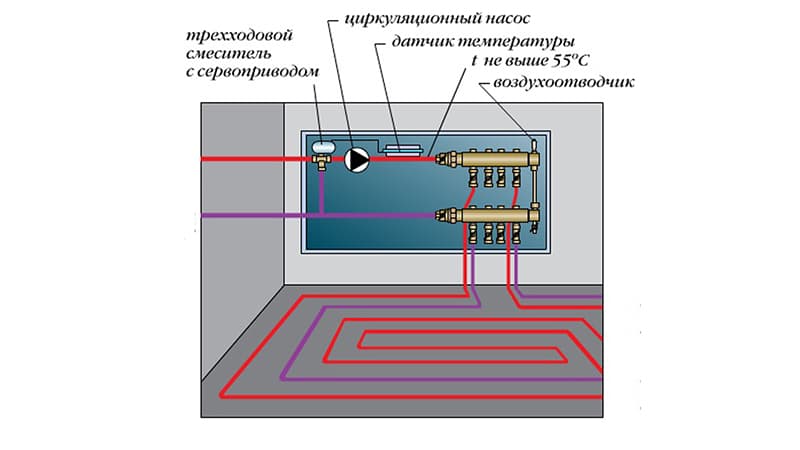

Схема устройства водяного теплого пола.

  • двухходовой или трехходовой смесительный клапан;
  • запорные клапаны;
  • балансировочные клапаны;
  • датчик температуры;
  • манометр;
  • насос для циркуляции;
  • элемент для автоматического отвода воздуха;
  • фитинги;
  • тройники;
  • переходники;
  • ниппели.

Понадобятся и некоторые другие элементы для монтажа.

Конструкция функционирует следующим образом: если температура превышает определенное значение, то термоголовка закроет клапан, а горячий носитель тепла будет подаваться в небольшом количестве. В процессе остывания теплового носителя клапан будет подавать больше жидкости. Носитель тепла из обратной трубы подается непрерывным напором, а из трубы подачи — в случае необходимости. Следовательно, средняя температура жидкости будет оставаться на неизменном уровне.

Статья по теме: Какие шторы подойдут к бежевым обоям: цвет, узоры и материал

Типы коллекторов

Кроме материала и технических характеристик коллекторы разнятся по типу регуляции. Они бывают как вовсе без регуляции, так с использованием расходомеров, ручной запорной арматуры и автоматических устройств.

Без регуляции

Коллектор для теплого пола без регуляции позволяет создать дешевый вариант распределительной системы. В нем не применяют никаких регулирующих устройств, а потоки теплоносителя распределяются в зависимости от гидравлических характеристик системы. Несмотря на стоимость такой вариант не стоит применять, так как он не удобен в эксплуатации и может создавать трудности в дальнейшем.

С ручной регуляцией

Установить такой вариант коллектора стремятся в основном те, кто пытается сэкономить на оборудовании. Это не всегда плохо. Экономия позволяет направить финансовые средства в то место, где они более необходимы. Какие плюсы и минусы такого варианта?

Коллектор с ручной регуляцией имеет право на жизнь и может выполнять свою функцию в поддержании необходимого количества теплоносителя в каждой ветке. В таком случае температура теплоносителя регулируется в смесительном узле, а количество его для каждой петли устанавливается ручной настройкой один раз. Далее система работает самостоятельно. Хорошо себя зарекомендовали латунные коллекторы такого типа.

Популярные статьи  Чудо лопата своими руками - чертежи и размеры, как сделать?

Особенно актуален такой вариант при устройстве теплого пола как дополнительного комфортного элемента в системе отопления. Когда основной подогрев осуществляется радиаторами, или другими устройствами, а теплые полы лишь создают дополнительный уют. Для основной системы отопления в виде теплого пола лучше предусмотреть более серьезную автоматизацию.

Коллектор с расходомерами

Одним из вариантов регуляции потоков теплоносителя на каждую ветку, отходящую от коллектора, является использование балансировочного расходомера. Этот элемент дает возможность регулировать поток теплоносителя и визуально его контролировать.

Устройство состоит из штока с фланцем, который позволяет контролировать условный проход в трубопроводе. В его состав входит окошко с градуированием, по которому можно визуально определить конкретный расход теплоносителя через наблюдаемую ветку. Подстройка проводится регулировочным кольцом под колпачком. Подсоединение его коллектору проводится с помощью резьбы.

Коллектор с расходомерами очень часто используется в современных системах из-за своей невысокой стоимости и хороших эксплуатационных характеристик.

С автоматической регуляцией

В последнее время часто устанавливают тёплые полы, в которых устанавливается коллекторы с автоматической регуляцией. Для этого используют сервоприводы на каждую петлю. Они в комплексе с термодатчиками теплого водяного пола позволяют регулировать поток теплоносителя в каждой ветке в зависимость показаний термодатчика.

Коллектор с сервоприводами.

Для этого устанавливается необходимый проход сечения. Такие системы дороже чем варианты без регуляции или с ручной, но довольно гибки и позволяют получить комфортные условия проживания. Не стоит забывать, что автоматические системы требуют грамотной регуляции, без которой они не будут показывать свой полный функционал.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

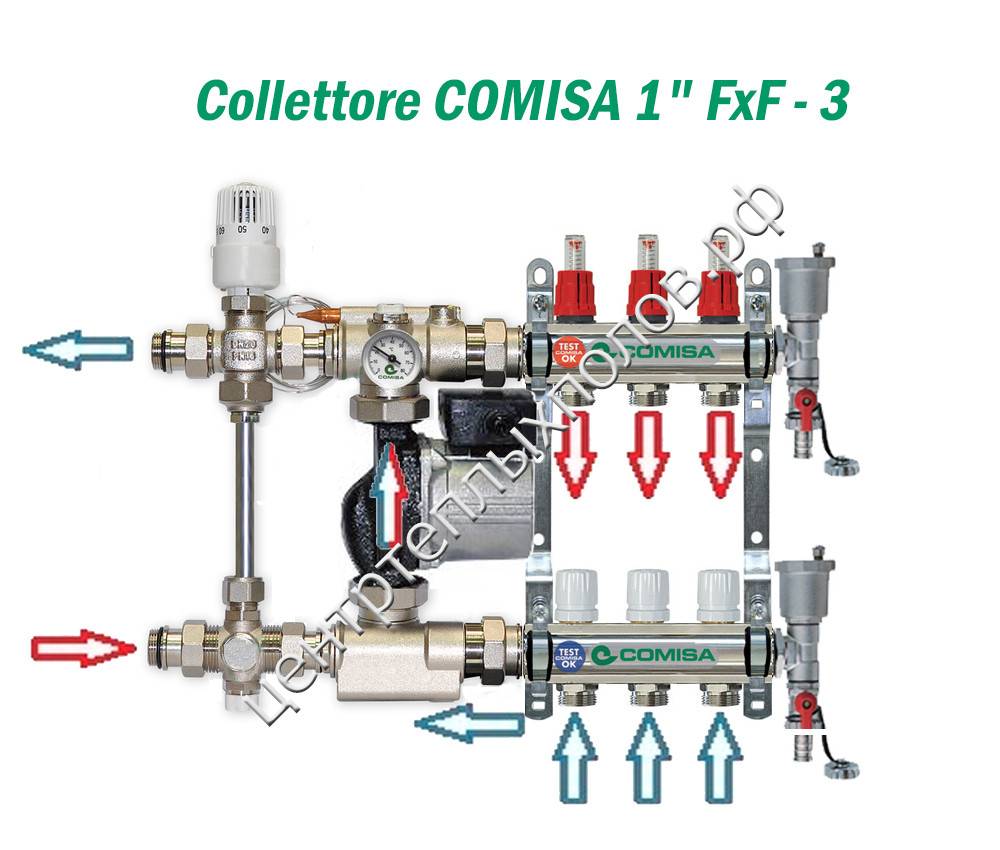

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Популярные статьи  Монтаж металлочерепицы своими руками: поэтапная инструкция

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Коллектор для теплого пола своими руками

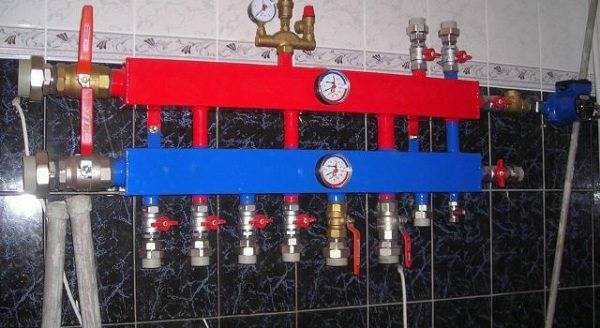

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме. Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор для теплого пола своими руками
Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

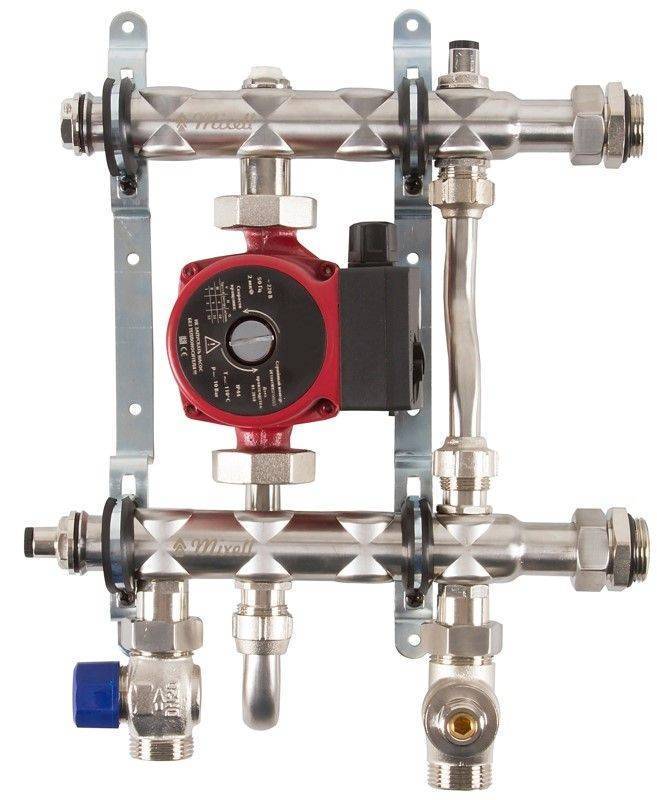

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Коллектор для теплого пола своими руками

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

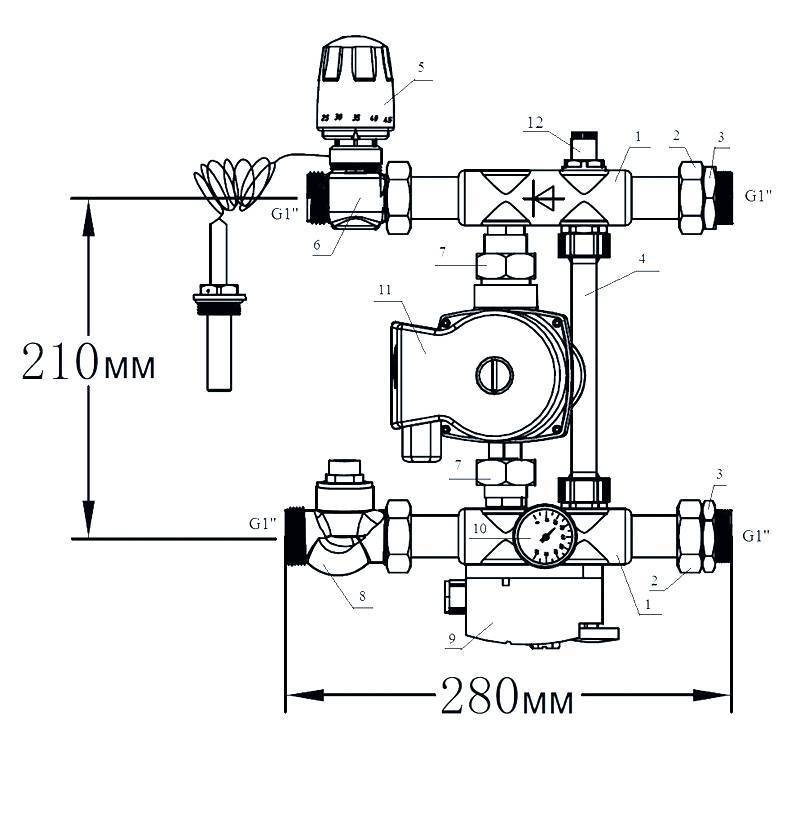

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

Коллектор для теплого пола своими руками

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

  • давление в рабочем состоянии — максимальное значение 10 бар;
  • температурный уровень — +90 градусов (максимум);
  • диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

  • диаметр изделия — 1 или 1, 25 дюйм;
  • количество отводов — от 3 до 12;
  • давление (рабочее значение) — 10 бар;
  • максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Коллектор для теплого пола своими руками

Виды смесителей для теплого пола

Смесители разных моделей могут иметь много отличий, но самое главное из них заключается в том, какие предохранительные клапаны используются в конкретном случае. Чаще всего смесительные узлы оснащаются двух- и трехходовыми клапанами.

В конструкцию двухходового клапана входит термостатическая головка и жидкостный датчик, который определяет температуру в системе и регулирует подачу теплоносителя в зависимости от полученной информации. Смеситель, оборудованный таким клапаном, работает по простому принципу: основой для смешивания теплоносителя является холодная вода, к которой примешивается горячая, идущая из котла. Благодаря такому принципу предотвращается перегрев теплого пола и увеличивается его срок эксплуатации.

Двухходовой клапан отличается небольшой пропускной способностью, за счет которой обеспечивается плавное изменение состояния теплоносителя – то есть резкие перегрузки в системе отсутствуют. Такие клапаны довольно удобны, но использовать их целесообразно только в помещениях общей площадью не более 200 кв.м.

Трехходовой клапан – это более универсальное устройство, в котором совмещаются функции подачи и регулировки. Принцип работы смесительного узла для теплого пола в данном случае полностью противоположен предыдущему – в системе постоянно циркулирует нагретая вода, к которой для смешивания теплоносителя добавляется определенный объем холодной воды.

В конструкцию трехходовых клапанов могут входить подключенные к термостату сервоприводы, обеспечивающие регулировку температуры теплоносителя в зависимости от внешней температуры. Для дозированной подачи жидкости используется заслонка, расположенная перпендикулярно трубам, идущим от котла и обратного контура. Трехходовые клапаны отлично подходят для систем, используемых для отопления больших домов и оснащенных большим количеством отдельных контуров.

У трехходовых клапанов есть пара недостатков:

  • Теплый пол может перегреться из-за скачка температуры, если объем горячего теплоносителя существенно превышает объем холодного;
  • Трехходовые клапаны отличаются солидной пропускной способностью, поэтому даже небольшое изменение положения заслонки может стать причиной перегрева.

Система, оснащенная автоматикой, отслеживающей внешние погодные условия, довольно удобна и позволяет превентивно устранить ряд проблем. Как только погода на улице заметно меняется, температурный датчик самостоятельно подает системе сигнал о необходимости увеличения или уменьшения интенсивности подачи теплоносителя.

Автоматика имеет особое значение в крупных зданиях – настроить вручную отопление большой площади очень трудно, особенно в условиях динамически меняющейся погоды. Отслеживание наружной температуры осуществляется ежеминутно, и при необходимости заслонка клапана меняет свое положение. Если же в доме на протяжении определенного периода времени не будет никого, то можно установить отопление в режим поддержания минимальной температуры, который позволяет сэкономить на энергоресурсах.
