Запорная арматура

Запорные устройства: классификация и применением

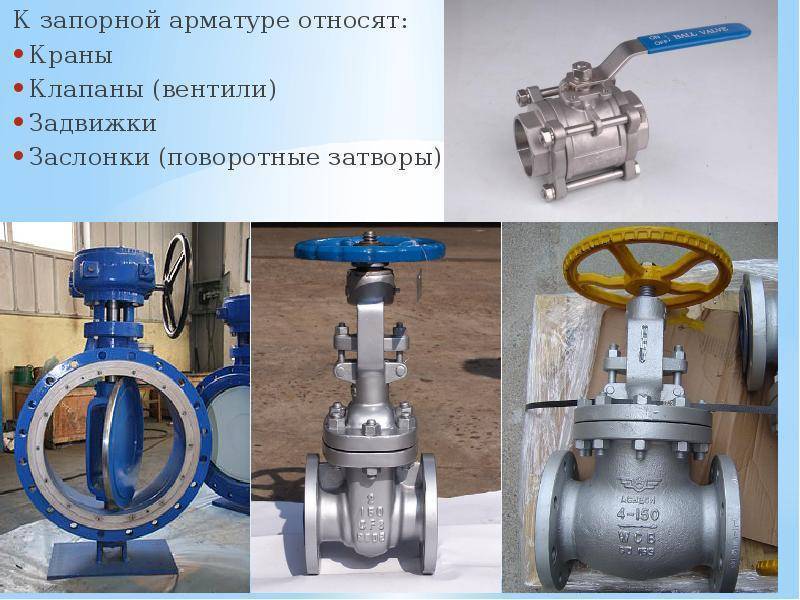

Основные виды запорной арматуры для трубопроводов — задвижки, вентили, клапаны, краны и затворы. Для задвижек характерно движение запирающего элемента под прямым углом к продольной оси трубы, для клапанов — параллельно.

Вентили

Возможно применение вентилей на запорных изделиях диаметром до 0,3 м. Часто они применяются в конечных (тупиковых) участках системы во время ремонта. Запирающий элемент, нередко представляющий собой тело вращения или его часть, поворачивается вокруг оси, расположенной по отношению к оси трубы под произвольным углом. Могут использоваться вентили в качестве не только запорной, но и регулирующей арматуры.

Задвижки

Задвижки — это запорные элементы небольшой длины, предназначенные для работы в системах с малым гидравлическим сопротивлением.

По конструкции они бывают клиновыми (с составным, упругим, цельным клином) и параллельными (шиберными). В системах с небольшим давлением применяются задвижки последнего типа.

Основное предназначение задвижек — выполнять запорные функции; в большинстве случаев как регулирующие элементы они не используются. Во время работы задвижки могут быть выставлены в две возможные позиции: закрыто или открыто.

Лучше всего применять такие элементы в полнопроходных системах, то есть при отсутствии уменьшения сечения труб в патрубках. Например, задвижки идеальны для использования в магистральных трубопроводах, где рабочая среда перемещается непрерывно и с высокой скоростью.

Отличительная конструктивная особенность задвижки – присутствие шпинделя, который, в зависимости от конструкции, выдвигается или нет.

Как уже отмечалось, задвижки бывают двух основных типов: шиберные и клиновые.

В конструкцию шиберных элементов включён металлический клин, при движении разрезающий инородные элементы рабочей среды. Шиберными задвижками оснащаются трубопроводы для фекальных стоков, целлюлозно-бумажного производства и т.д.

В случае же необходимости проведения периодического ремонта элементов системы устанавливают клиновые задвижки, состоящие из чугунного корпуса, внутри которого установлен соединённый с клином вращающийся шпиндель. Клиновые задвижки используют при обслуживании систем транспортировки газов и жидкостей, не реагирующих с материалом изготовления трубопровода. Корпус и крышка таких изделий свариваются из вырезанных из листовой коррозионностойкой или углеродистой стали деталей.

Клапаны

Предназначение клапанов – открываться и закрываться при определённых условиях, например, при достижении какого-либо уровня давления или смене направления движения рабочей среды.

Изделия подразделяют на одно- и двухсёдельные, причём обычно в производстве используется второй тип, одновременно осуществляющий распределительные и регулирующие функции.

Основываясь на направлении протекания рабочей среды, клапаны делят на угловые (направление меняется на 90°), проходные (направление не меняется) и прямоточные (линия движения среды выпрямляется).

Чтобы полностью перекрыть движение потока внутри труб, используют запорные клапаны. Эта арматура обеспечивает максимальную надёжность и герметичность системы.

Если возникает необходимость не допустить смены движения рабочей среды (к примеру, при выходе из строя насоса и повреждении или обрыве несущего канала), используют обратные клапаны.

С помощью регулирующих клапанов можно контролировать количество подаваемой в систему жидкости или газа, изменяя размер входного отверстия.

Запорно-регулирующие клапаны, как ясно из названия, осуществляют одновременно две функции.

Краны

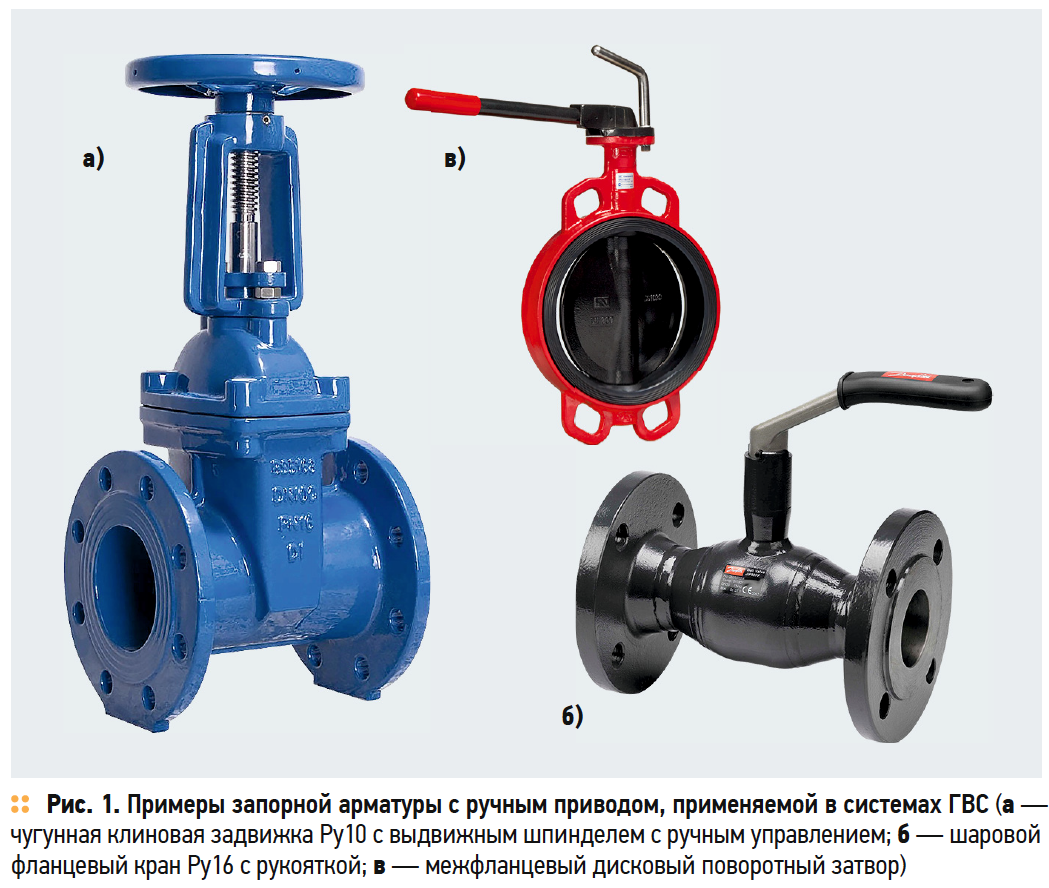

Более универсальный вариант трубопроводной арматуры – краны. Их можно использовать как запорные, регулирующие или распределительные устройства. Подходят краны для любых, в том числе вязких, жидкостей и газов. Ремонт этих приспособлений требует больших усилий и наличия опыта.

Краны состоят из затвора (или пробки) шарообразной, конусообразной или цилиндрической геометрии, с отверстием в центре, и корпуса. Производятся эти запорные элементы из латуни, бронзы, чугуна и стали, а в случае более агрессивных внутренних условий – из фарфора или специального пластика.

Краны принято подразделять на группы в зависимости от:

  • направления движения потока и количества патрубков (проходные, трёхходовые, угловые, многоходовые);
  • принципа движения затвора (с отжимом, или подъёмом, или с вращением, без подъёма, затвора);
  • способа управления (ручные, с электро-, пневмо-, гидроприводами);
  • геометрии затвора (игольчатые, конусные, шаровые, цилиндрические);
  • способа обеспечения герметичности (сальниковые или натяжные).

Типы трубопроводной арматуры

Несмотря на многообразие видов устройств, относящихся к арматуре трубопроводных систем, специалисты выделяют их четыре основных типа. Отнесение арматуры к тому или иному типу осуществляется с учетом конструкционных особенностей оборудования. Они могут выражаться в направленности движения запирающего/регулирующего элемента по отношению к направлению перемещения транспортируемого вещества.

  • Задвижка отличается перпендикулярным движением запирающего/регулирующего элемента относительно оси движения жидкости или газа по трубопроводной системе.

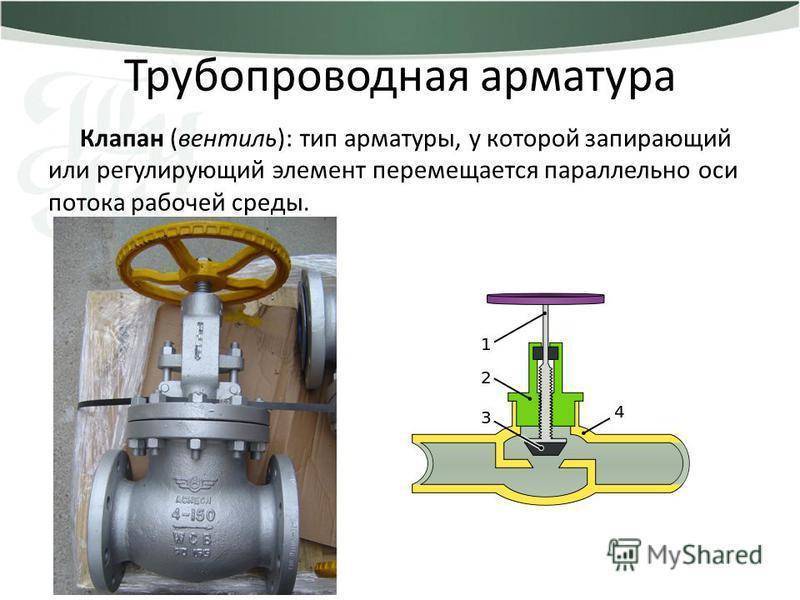

  • Клапан – это тип устройств с запирающим/регулирующим элементом, который может перемещаться параллельно оси движения, транспортируемого по трубопроводной системе вещества. Специалисты рекомендуют избегать названия «вентиль» в отношении арматуры этого типа, так этот термин может иметь несколько неоднозначных трактовок.
  • В кране запирающий/регулирующий элемент вращается вокруг своей оси, совершая при этом поступательные перемещения. Рабочий элемент оборудования кранового типа имеет форму тела вращения и может перемещаться под разным углом к направлению оси перемещения рабочей среды.
  • В дисковом затворе запирающий/регулирующий элемент совершает вращение вокруг оси, расположенной под определенным углом к оси направления потока вещества, которое транспортируется по трубопроводной системе. Отличие арматуры этого типа заключается в рабочем элементе, имеющем форму диска.
Популярные статьи  Оформляем квартиру: 22 самых популярных стиля интерьера — характерные черты и фото

Все вышеперечисленные типы арматуры могут быть структурированы по отдельным составляющим. К примеру, по форме седел и затворов различают клиновые и параллельные задвижки (они имеют выдвижной либо невыдвижной шток/шпиндель).

В зависимости от формы, которую имеют затворы, трубопроводная арматура типа клапана также разделяется на несколько разновидностей. Существуют затворы тарельчатые и игольчатые (имеют конусную форму). Встречаются также одно- или двухседельные клапаны.

Трубопроводная арматура типа крана по форме рабочего элемента может быть конусной, шаровой и цилиндрической.

Разные типы арматуры имеют свои преимущественные характеристики и определенные недочеты. В зависимости от таких характеристик устройства арматура каждого типа имеет свою сферу применения.

Для устройств типа задвижки отличительными параметрами являются:

  • значительная строительная высота (расстояние от горизонтальной оси трубопроводной системы до верха шпинделя (штока/привода) в состоянии полного открытия устройства);
  • малая строительная длина (расстояние от одной наружной торцевой присоединительной плоскости до другой);
  • малое гидравлическое сопротивление;
  • значительное усилие на привод затвора;
  • медленное срабатывание;
  • повышенный износ поверхности седел при использовании в трубопроводах, транспортирующих жидкости с высоким уровнем загрязнения.

Нужно отметить, что задвижки более предпочтительны при использовании в качестве запорной арматуры.

Наиболее распространенным типом трубопроводной арматуры являются клапаны. Их отличительные характеристики выглядят следующим образом:

  • небольшая строительная высота;
  • значительная строительная длина;
  • быстрое срабатывание;
  • большое гидравлическое сопротивление с высоким уровнем герметизации.

Клапаны используют во многих устройствах регулирующего вида.

В арматуре кранового типа сочетаются характеристики присущие клапанам (строительная высота и скорость срабатывания) и задвижкам (небольшая строительная длина).

Для дисковых затворов характерными признаками являются:

  • небольшая строительная высота;
  • малая строительная длина;
  • небольшое усилие на затворный привод;
  • быстрое срабатывание;
  • невысокие параметры гидравлического сопротивления.

Производство трубопроводной арматуры

Трубопроводная арматура — оборудование, устанавливаемое на трубопроводах и предназначенное для управления потоками рабочих сред в трубопроводах с помощью изменения площади проходного сечения. Под управлением понимается распределение и регулирование рабочих сред, а также их отключение и смешивание. Рабочие среды могут быть жидкими, газообразными, порошкообразными, суспензиями и т.п.

Трубопроводная арматура и оборудование делится по функциональному признаку на запорную, регулирующую, предохранительную, защитную, фазоразделительную и распределительную. Расскажем подробнее о каждом классе трубопроводной арматуры.

Запорная арматура

Запорная арматура предназначена для перекрытия потока среды в трубопроводе. Запорная арматура подразделяется на следующие популярные виды: шаровые краны, различные затворы, вентили, клиновые задвижки.

Каталог трубопроводной арматуры АДЛ имеет наиболее полную линейку запорной арматуры как для применения в инженерных системах ЖКХ и строительства, так и на промышленных предприятиях. Мы производим и продаем такую трубопроводную арматуру, как: стальные шаровые краны «Бивал», дисковые поворотные затворы «Гранвэл», обратные поворотные затворы «Гранлок», клиновые задвижки «Гранар». Компанией АДЛ выпускается надежная, легкая в эксплуатации, долговечная запорная трубопроводная арматура для систем теплоснабжения, газоснабжения, холодоснабжения, кондиционирования и промышленности.

Регулирующая арматура

Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расхода среды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие.

Регулирующая трубопроводная арматура может быть условно разделена на две группы:

  • Регулирующая арматура прямого действия (подвижный элемент клапана приводится в движение за счёт энергии рабочей среды). К данной группе относятся регуляторы давления прямого действия, регуляторы уровня и т.д.)
  • Регулирующая арматура непрямого действия (подвижный элемент клапана приводится в действие за счёт внешней энергии — например, электрической энергии или энергии сжатого газа).

Предохранительная арматура

Предохранительная арматура предназначена для предотвращения аварийного повышения какого-либо параметра в рабочей среде путем выбора избыточного количества среды. Например, этой функцией наделены предохранительные клапаны.

АДЛ осуществляет производство трубопроводной арматуры и этого вида — предохранительные клапаны «Прегран».

Защитная арматура предназначена для защиты оборудования от аварийного превышения какого-либо параметра рабочей среды (давления, температуры и т.д.) путем отключения участка трубопровода. Например, обратные клапаны.

Фазоразделительная арматура

Фазоразделительная арматура служит для автоматического разделения различных фаз рабочей жидкости, например, воды и пара (конденсатоотводчики), воды и воздуха (воздухоотводчики) и т.п.

Задвижки

В инженерных сетях ставится и другая запорная арматура. Что это такое «задвижки» – один из видов трубопроводной арматуры?

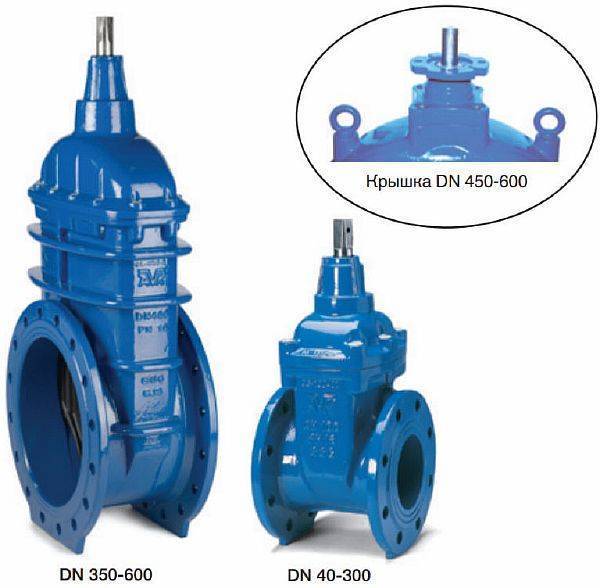

Задвижка — представитель запорной арматуры, имеющий затвор в форме клина, диска или листа, который движется вдоль уплотняющих колец седла корпуса. Поток среды при этом перпендикулярен ходу затвора. Диаметр уплотнительных колец может быть меньше диаметра трубы, а может быть равен ему. В первом случае задвижки называются суженными, во втором – проходными.

В соответствии с формой затвора задвижки делят на параллельные и клиновые.

Эти изделия используются на технологических линиях и магистральных трубопроводах. Шпиндель в задвижках может быть невыдвижным или выдвижным. Чтобы закрыть или открыть проход, шпинделю приходится делать достаточно много оборотов. Поэтому подобные задвижки снабжают электроприводом для дистанционного управления. Клиновые задвижки имеют невыдвижной шпиндель из чугуна. Их давление составляет 0,25 МПа. Диаметр арматуры — от 800 до 2000 мм, масса достигает 14 тн.

Популярные статьи  Лавровое дерево — выращиваем самостоятельно

Преимущества задвижек:

  • не требуется преодолевать давление рабочей среды при движении рабочего органа;
  • прямой поток среды, позволяющий минимизировать сопротивление в открытом состоянии;
  • симметричность конструкции.

Недостатки задвижек:

  • сильное трение при движении рабочего органа задвижки;
  • большая строительная высота из-за того, что шток должен выдвигаться минимум на два диаметра трубы;
  • высокий износ затвора в промежуточном положении.

К трубе задвижки присоединяются при помощи фланцев. Большая часть деталей – чугунная. Материал прокладки – паронит, набивка сальника — асбест.

Трубопроводы, транспортирующие топливный газ с температурным режимом до 100 °С, используют двухдисковые клиновые задвижки чугунные. Они имеют невыдвижной шпиндель и рабочее давление 0,6 МПа. Предусматривают только ручное управление.

Аналогичные двухдисковые задвижки, но с выдвижным шпинделем ставятся на трубопроводы с коксовым газом. Они рассчитаны на работу при давлении 1,8 МПа и температуре 200 °С.

На нефтепроводы и маслопроводы устанавливаются сварные клиновые задвижки из стали. В их конструкции используется выдвижной шпиндель и патрубки. Максимальная температура среды для этих задвижек составляет 250 °С. Материалом всех деталей задвижки служит углеродистая сталь.

Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Запорная арматураИх применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

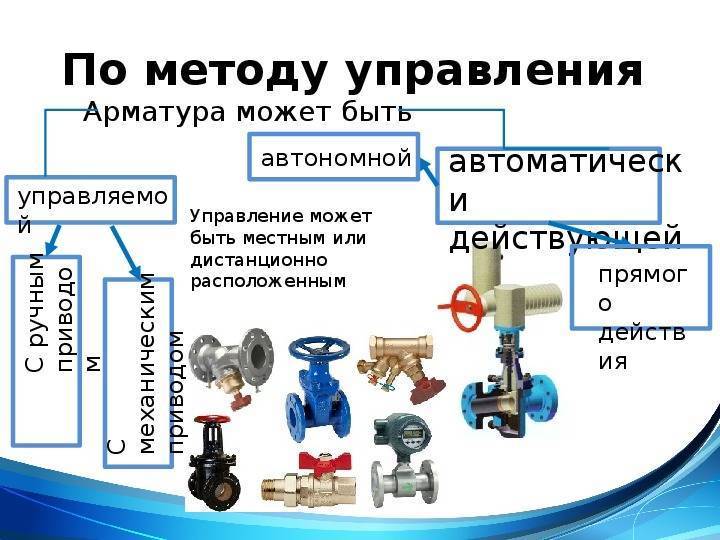

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

  1. Шиберные – с подвижным или неподвижным штоком;

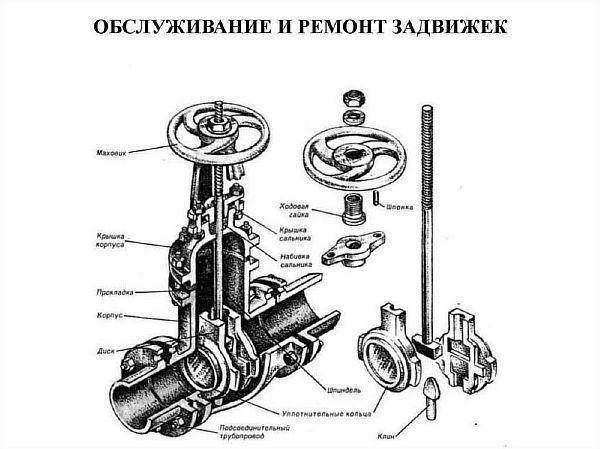

Задвижка представляет собой литой чугунный корпус, в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

  1. Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Запорная арматура

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

  1. Параллельные.

Такие устройства предназначаются для работы при давлении 2 — 200

атмосфер.

Запорная арматура

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

  1. Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
  2. Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
  3. Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
  4. Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
  5. В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

Популярные статьи  Утепление пенополиуретаном плюсы, минусы и стоит ли

Запорная арматура

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Краны шаровые 11лс60п, 11лс45п в наличии всегда на складе!

— это современное динамично предприятие, являющееся одним из ведущих российских поставщиков промышленной трубопроводной арматуры всех типов. Традиционные потребители трубопроводной арматуры от «АРМГАЗИНВЕСТ» — это предприятия химической, атомной, пищевой, фармацевтической, нефтегазодобывающей и перерабатывающей промышленности. Высокая степень профессионализма и компетенции сотрудников компании, практическое знание всех технологических особенностей поставляемого оборудования гарантируют лучший результат выбора для клиента.

Главная преимущественная особенность сотрудничества с заключается в том, что она представляет в одном месте практически весь номенклатурный перечень существующих на сегодняшний день изделий. Тем самым из процесса приобретения клиентом необходимой трубопроводной арматуры исключается поиск оборудования разного формата и назначения на сторонних предприятиях. Подбор оборудования и арматуры по желанию заказчика может быть осуществлен в кратчайшие сроки по прогрессивной схеме согласно предоставленной клиентом технической документации и спецификации изделий.

Каталог продукции «АРМГАЗИНВЕСТ» включает в себя десятки наименований высококачественной трубопроводной арматуры и нефтегазового оборудования от ведущих отечественных и зарубежных производителей. На сегодняшний день это возможно один из самых полных перечней оборудования, доступных для заказчика в одной компании. Трубопроводная арматура, обладающая самыми разными техническими и эксплуатационными характеристиками, от нескольких дюймов до нескольких метров в диаметре, представлена такими изделиями как: — задвижки стальные и чугунные с ручным управлением и под электропривод; — клапаны запорные (вентили) обратные, регулирующие, предохранительные стальные, чугунные, бронзовые; — поворотные затворы дисковые; — краны шаровые и пробковые из различных материалов; — запорные устройства; — электроприводы для трубопроводной арматуры и многое другое; — регуляторы высокого, среднего и низкого давления; — нефтегазовое оборудование в ассортименте.

Промышленная трубопроводная арматура имеет широкий спектр применения практически во всех отраслях народного хозяйства. Всюду где необходим контроль и оперативное регулирование потоков жидкой, газообразной и порошкообразной рабочей среды — на линейных трубопроводах нефтяных гигантов или скромных системах жилищно-коммунального комплекса — невозможно обойтись без надежного трубопроводного оборудования.

Многообразие форм и типов, которым обладает трубопроводная арматура, непосвященному человеку просто невозможно вообразить. Она подразделяется на энергетическую, резервуарную, нефтяную, газовую, канализационную, вентиляционную, криогенную, вакуумную и еще множество видов. Трубопроводная арматура применяется не только для регулирования, но и для герметичного перекрытия потока в трубопроводе по отношению к внешней среде, а также подключения и соединения приборов, емкостей и труб.

Эффективное управление и мониторинг последних тенденций в развитии отраслевого рынка позволяют компании в условиях жесткой конкуренции находиться на лидирующих позициях в своем сегменте рынка. Постоянное изучение спроса, исследование емкости рынка и внимательное отношение к мнению клиентов обеспечивают профессиональный подход к решению любых поставленных перед компанией задач. Благодаря вышеперечисленному, «АРМГАЗИНВЕСТ» перешло на принципиально другой, более высокий уровень деятельности, что по достоинству оценили сотни предприятий — потребителей трубопроводного оборудования.

Стремясь максимально расширить и унифицировать ассортимент своей продукции, сделать предложение наиболее выгодным, удобным и привлекательным по стоимости для конечного потребителя, компания выработала собственную стратегию делового сотрудничества с клиентами. Для каждого конкретного предприятия определяются и используются наиболее эффективные формы сбыта, что способствует существенному сокращению сроков поставок и оперативному внедрению оборудования в производство.

непрерывно и поступательно развивается, разрабатываются прогнозы спроса и конъюнктуры трубопроводной арматуры, что позволяет поддерживать высокий статус компании на рынке в сфере ее деятельности. Современные подходы к технологической реализации оборудования, модернизация процесса подбора ассортимента продукции, помноженные на высококвалифицированные человеческие ресурсы компании, делают проведение коммерческих операций удобными и выгодными для клиентов.

Регулирующая арматура водопроводной сети

Данный тип арматуры регулирует параметры воды в водопроводе изменяя расход или меняя проходное сечение водопровода.

К регулирующей арматуре относятся:

  • Регулирующий клапан (вариант комбинированной арматуры);
  • Регуляторы:
  • Давления;
  • Регуляторы прямого и непрямого действия;
  • Давления от себя;
  • Регуляторы давления после себя;
  • Квартирные регуляторы давления

Читать: Три метода измерить давление воды в квартире

Это вариант регулятора давления «после себя». Предназначены для монтажа в водопроводе квартир. Ограничивают и стабилизируют давление воды в системе. Перекрывают трубопровод при отключении воды.

  • Регуляторы перепада давления, расхода, температуры, уровня;
  • Различные комбинированные регуляторы.
