Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

  • наличие датчика тяги,
  • надёжную камеру сгорания, оснащённую системой водяного охлаждения,
  • автоматическое поддержание заданной температуры воды,
  • интегрированный пьезоподжиг,
  • гидравлическая система управления модуляцией интенсивности пламени,
  • автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Почему засоряются «внутренности» газовой колонки?

Причина таких загрязнений кроется в принципе работы устройства. Прибор греет воду с помощью газа, а потому скоплений сажи и нагара не избежать. Кроме того, очень часто загрязняется сам зажигательный элемент, собирая на своем фитиле копоть.

Но настоящий апокалипсис наступает, когда в трубах водонагревателя «поселяется» накипь. Она не только препятствует нормальной работе оборудования, но может и вовсе вывести его из строя, полностью забив собой водопроводную часть. Особенно опасно появление накипи в теплообменнике.

Теплообменник представляет из себя коллекцию трубок, размещенных над газовой горелкой. По ним постоянно и беспрепятственно должна течь вода, именно в них она равномерно нагревается. Когда в этих трубках накапливается накипь, наступают перебои с подачей горячей воды.

Возможно, вам будет интересно: 9 важных вопросов при выборе газовой колонки

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен

Виды колонок

Источником энергии газовой колонки является газ

При выборе оборудования в первую очередь стоит обратить внимание на технические характеристики, цену и качество устройства. По техническим характеристикам газовые колонки разделяются:

  1. По мощности. От нее зависит объем нагретой воды.
  2. По виду дымохода.
  3. По типу розжига.
  4. По габаритам.
  5. По условиям безопасности.
  6. По дополнительным возможностям.

Фирма Нева является отечественным производителям. Они выпускают качественную продукцию по приемлемой стоимости. В интернете можно найти массу положительных отзывов о данной фирме. Сборка и комплектующие устройства выполнена на высоком уровне. Фирма Нева дает гарантию на оборудование на 12 лет. Обслуживать по гарантии газовую колонку вы сможете в течение 2 лет.

Не зажигается газовая колонка Нева

Основные причины могут заключаться в различных механических и электрических частях агрегата. Как правило, подобные неисправности газовой колонки Нева можно устранить заменой, износившейся или сломавшейся детали, самостоятельно, тогда устройство будет включаться корректно. Но если не удается решить это самостоятельно, а прибор имеет действующею гарантию, то лучше всего обратится в сервисные центры.

Популярные статьи  Сделали ремонт в «убитой» однушке своими руками без дизайнера интерьера

Проблемы в водяном контуре

При наличии достаточного напора воды, розжиг колонки не происходит то следует обратить внимание на следующие советы:

Важно! Обязательно следует перекрывать поступление газа и воды. Очень часто проблема может возникнуть в резиновой мембране в водяном блоке

Мембрана создает давление на поршень, который в свою очередь подает питание на блок управления, причина как правило в разрыве мембраны. Устраняется это простой заменой этой мембраны. Мембраны стоят достаточно дёшево. Подобный ремонт достаточно простой, для этого следует снять кожух, демонтировать водяной блок, разобрать его

Очень часто проблема может возникнуть в резиновой мембране в водяном блоке. Мембрана создает давление на поршень, который в свою очередь подает питание на блок управления, причина как правило в разрыве мембраны. Устраняется это простой заменой этой мембраны. Мембраны стоят достаточно дёшево. Подобный ремонт достаточно простой, для этого следует снять кожух, демонтировать водяной блок, разобрать его.

Сперва следует убедится в достоверности проблемы, мембрана будет порвана. также до замены мембраны имеет смысл прочистить водяной блок от налета и грязи, а также смазать все подвижные элементы блока подходящей смазкой. Далее установить на место старой мембраны новую, подходящую для конкретной модели колонки. Произвести сборку водяного блока и остановить его на свое место. Включить подачу воды и газа, проверить работу прибора.

Также вопрос может заключаться в фильтре, который может стоять на входе воды, который необходимо периодически прочищать, так как он загрязняется. Фильтр убирает примеси, которые могут содержатся в воде, и прибор будет гореть и не гаснуть.

Обратите внимание! Включение механизма происходит при достаточном напоре воды, если же напор не достаточен, то следует проверить напор непосредственно воды в кране, и если он не достаточен, то следует решать вопрос соответствующих инстанциях, если дом частный и вода берется из скважины, то необходимо решить проблему с насосом. Трубки теплообменника, как правило, тоже подвержены засорам

Необходимо проверить на наличие таковых. В случае засора необходима прочистка трубок, а так де теплообменника. Для прочистки трубок необходимо полностью заполнить их лимонной кислотой и оставить на час. Теплообменник следует промыть раствором с чистящим средством

Трубки теплообменника, как правило, тоже подвержены засорам. Необходимо проверить на наличие таковых. В случае засора необходима прочистка трубок, а так де теплообменника. Для прочистки трубок необходимо полностью заполнить их лимонной кислотой и оставить на час. Теплообменник следует промыть раствором с чистящим средством.

Подобные решения могут помочь при неисправности Невы в частях, отвечающих за нагрев и ток воды.

Проблемы в газовом контуре

Часто встречающиеся проблемы в газовом контуре обычно связаны с загрязнением горелки или теплообменника. Для решения задачи следует прочистить газовую горелку, а также теплообменник, для этого следует промыть все части раствором с чистящим веществом, а горелку прочистить подручными средствами. Чистку теплообменника следует провести для улучшения теплообмена.

Обратите внимание! Чистку горелки от копоти следует проводить на открытом воздухе или в помещение, которое легко чистится, на подобии ванной, так как копоть очень сильно засоряет помещение во время чистки

Проблемы в системе розжига

Проблема может быть связана с генерацией искры. Для этого необходимо узнать в чем конкретно проблема. Если нет конкретно искры, то следует попробовать заменить батарейку. Не все колонки Нева оснащены электрическим розжигом, но Нева Люкс 5513, 5514, 5611 не входят в это утверждение.

Если розжиг на горелку состоит из пьезоэлектрического компонента, то необходимо прочистить его проволокой.

Проблемы в системе безопасности

Очень часто встречается проблема в датчиках тяги. Если он не исправен, то не произойдет розжиг газа. Также случаются неполадки в различных датчиках которыми оборудованы колонки. Самостоятельный ремонт этих датчиков, без наличия определенных знаний, не рекомендуется проводить. также при неисправности того или иного датчика имеет смысл провести его замену, так как ремонт может быть не всегда эффективен.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

  • металлический корпус;
  • газовый тракт;
  • водяной контур;
  • горелку;
  • тракт сгорания;
  • систему безопасности;
  • систему управления;
  • блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

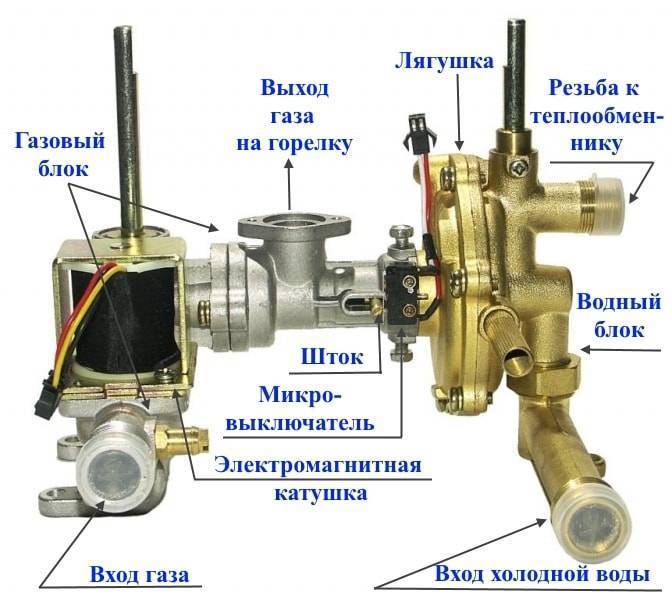

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Популярные статьи  Фундамент для дома из ФБС — ленточный, столбчатый, плюсы и минусы, монтаж своими руками

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

  • наличия пламени;
  • наличия тяги;
  • температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор цен Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с  устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

  • прорыв мембраны;
  • нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
  • образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
  • разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
  • заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
  • попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
  • износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор ценПротечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Виды приборов

Газовая колонка представляет собой водонагревательный прибор. Газ — основной источник энергии.

Основным критерием выбора газовой колонки являются характеристики аппарата, его качество и цена.

Условно по техническим характеристикам колонки можно разделить на виды:

  • по типу розжига;
  • по типу дымохода;
  • по мощности (от которой зависит объём нагретой воды);
  • по безопасности;
  • по размеру;
  • по дополнительным функциям.

Что касается качества изделия, то популярность и известность марки могут быть определяющими. На отечественном рынке качественным производителем выступает фирма НЕВА. Это подтверждается множеством отзывов на товар. Качество комплектующих и сборки выступает гарантией надежности прибора.

Обратите внимание: гарантия срока службы колонки НЕВА 4511 составляет 12 лет с момента установки, а гарантийное обслуживание составляет 2 года.

Ремонт и обслуживание газоводяного узла

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

  • сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
  • отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
  • теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации

При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

  • во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
  • шток можно смазать касторовым маслом, либо солидолом;
  • прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

  • уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
  • мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

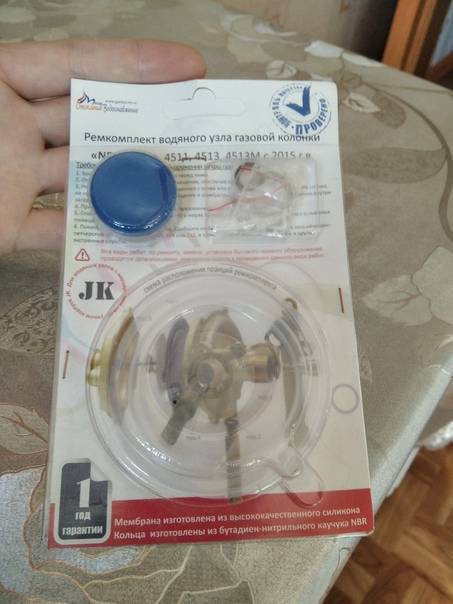

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Популярные статьи  10 самых распространенных ошибок, которые совершает практически каждый при ремонте на кухне

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Колонка «Нева Люкс» не зажигается. Коды ошибок

L0 – недостаток поступления газа. Причины кроются в слишком высоком давлении в газовой магистрали. Есть необходимость в установке понижающего редуктора. Возможно также надо отрегулировать температуру, напор воды.

Е0 – не поступает газ.

Е1. От сенсора пламени не с поступает сигнал к управляющей плате. Причины могут быть разными, нужно проверить подачу н газа, поступление воды, засор электрода, отхождение контактов, засор сажей.

Е3. Клапан срабатывает прежде поступления сигнала с датчика протока. Требуется вмешательство специалиста, так как не действуют либо сам клапан, либо электронный блок.

Е7, колонка не загорается, хотя было уже семь попыток ее включения. Такое случается при закипании газового или водяного блоков. Смещении датчиков ионизации, выхода из строя электроклапанов.

Е8, срабатывает сенсор тяги. Причины заключаются либо в засоре вентиляции, либо в поломке самого датчика.

Правила демонтажа и разборки редуктора

Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.

Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.

Извлечение редуктора из колонки

Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.

Демонтаж лягушки водонагревателя «Нева 3208»

В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор ценПри демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой

Порядок извлечения редуктора «Нева-транзит»

Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.

После этого, выкрутив саморезы, снимаем переднюю панель

Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно. У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения

У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.

Разборка водяного регулятора

Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.

Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.

Обратная сборка лягушки

Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания. Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет

Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.

Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор ценНаживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора

Газовая колонка Нева 4511 ремонт своими руками: устранение неисправностей, обзор ценВ данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла

Тестирование отремонтированного узла

После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.

Наблюдаем:

  • не появились ли на соединениях капли;
  • одинаков ли расход при включении горячей и холодной воды по отдельности;
  • щелкает ли запальное устройство горелки;
  • нормально ли движется шток при открытии и закрытии крана.

Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.

Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.
