Установка котла отопления в частном доме: нюансы монтажа

Содержание

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором

Как установить газовый котел в ванной комнате

Чтобы произвести монтаж газового котла отопления в помещении данного типа, нужно, чтобы было соблюдено одно из условий:

Наличие окна в ванной комнате;
Установить котел с камерой сгорания открытого или закрытого типа.

В случае установки котла с камерой сгорания открытого типа окно будет просто необходимо. Если котел с открытой камерой сгорания, а окна нет, но вы все же хотите установить его в ванную комнату, то не останется ничего другого, как прорубить окно. Если этого не сделать, то коммунальные и жилищные службы просто напросто не выдадут вам разрешение на установку и подключение газовых котлов отопления.

Установка газового котла в ванной комнате

Особое внимание следует уделить проводке газового агрегата. Современные устройства оснащены различными компонентами автоматики и электроники

Проводке необходимо обеспечить хороший и надежный привод. Провода необходимо очень хорошо заизолировать, так как в ванной комнате всегда наблюдается повышенная влажность воздуха.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

подача в котел достаточного количества кислорода для поддержания процесса горения;
вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
компенсация использованного в процессе горения количества воздуха.

Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Заземление газовых котлов

Как сделать заземление:

Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
Необходимо соединить проводники.
При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Обвязка батарей

До того, как сделать отопление в доме самостоятельно, нужно подумать еще и о количестве арматуры, которая будет использоваться в системе. В том случае, если планируется только отключение радиаторов, то достаточно будет двух шаровых кранов, установленных на подводках с каждой стороны отопительных приборов. Такие краны довольно надежны и долговечны, поэтому проблем с ними не будет.

Другое дело, если систему нужно будет настраивать. Чтобы отрегулировать проходимость теплоносителя, потребуются радиаторные клапаны. Конструктивно они представляют собой обычные вентили, в которых установлен металлический клапан. Для автоматической настройки проходимости подводок лучше взять клапаны с термоголовками, которые регулируют теплоотдачу батарей при изменении температуры воздуха в помещении.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Правила установки газового котла в частном доме

Схема монтажа дымохода для газового котла.

Котел необходимо монтировать в отдельно обустроенном помещении — топочной (котельной) площадью как минимум 4 кв.м и высотой потолка как минимум 2,5 м. При этом объем помещения должен составлять хотя бы 8 куб.м. Ориентируясь на эти показатели, можно встретить указания на допустимую высоту потолка в 2 м, однако данное утверждение неверно, и 8 кубов являются минимальным свободным объемом.
Топочная должна включать открывающееся окно, а ширина двери должна составлять хотя бы 0,8 м.
Отделка котельной при помощи горючих веществ, наличие в ней фальшпотолка или фальшпола недопустимы.
Топочную следует обеспечить притоком воздуха через сквозную, незакрываемую продушину сечением как минимум 8 на 1 кВт котловой мощности.

Стоит отметить, что 8 свободных кубов возможны лишь при мощности котла до 30 кВт. Если же мощность от 31 до 60 кВт, то объем будет 13,5 куб.м; для мощности от 61 до 200 кВт — 15 куб.м и т.д. Котлы с замкнутой камерой сгорания не нормируют объем топочной, однако размеры все равно следует соблюдать.

Совершенно любые типы котлов (не исключая водогрейные) должны соответствовать общим нормам:

Длина горизонтальной области газохода не должна быть более 3 м в пределах топочной и иметь более 3-х углов поворота.
Выхлоп котла должен выходить в отдельный газоход (в частности, его неверно называют дымоходом); применение для этого каналов вентиляции недопустимо, поскольку опасные для здоровья продукты сгорания рискуют попасть в другие комнаты или даже к соседям.
Ввиду того, что продукты сгорания при остывании формируют химически агрессивные материалы, дымоход следует выполнять из термо- и химически стойких цельных веществ.
Выход газохода должен иметь вертикальную форму и подниматься над коньком крыши либо над наиболее высокой областью фронтона на плоской поверхности кровли как минимум на 1 м.

Схема подключения двухконтурного котла.

Применение слоистых веществ (к примеру, асбоцементных труб) допустимо на минимальной дистанции в 5 м от обреза выхлопного патрубка оборудования котла.

В процессе монтажа настенного водогрейного газового котла в кухне должны быть соблюдены дополнительные условия:

пространство под котлом обязательно должно быть полностью свободным;
высота подвески котла по обрезу самого низкого патрубка должна быть ниже излива мойки (но более 800 мм от пола);
в комнате не должно присутствовать полостей, где накапливаются продукты сгорания или взрывоопасные газовые смеси;
на пол под котлом следует постелить прочный стойкий к огню лист 1х1 м из металла. Асбоцемент в данном случае не предоставит достаточной прочности и быстро истирается.

Требования и правила к установке котла являются жесткими, но вместе с тем и оправданными, ведь газ есть газ. В частном доме может быть установлен совершенно любой котел. При этом правила не предусматривают, чтобы топочная располагалась четко в доме. При создании пристройки к дому снаружи под топочную комиссия не будет столь придирчивой. Более того, в этом помещении можно выполнить монтаж напольного газового котла достаточно большой мощности для обогрева не столько дома, сколько служебных помещений.

Для загородных домов среднего класса лучшим решением будет настенный котел. Он не требует оборудования бетонного или кирпичного поддона с бортами в полметра. Монтаж газового котла в загородном доме помимо всего прочего обходится без организационных и технических осложнений (несгораемая каморка под топочную всегда может быть выгорожена хотя бы в помещении чердака).

Как установить котел на кухне

Кухня является одним из наиболее оптимальных помещений для монтажа газового котла, и этому есть несколько причин:

Первая причина состоит в том, что кухня соответствует все требованиям и нормам безопасности.
Во-вторых, на любой кухне есть окно, а иногда и несколько. Также окно обычно имеет и форточку, а это – немаловажная деталь для проветривания помещения.
Еще одна причина состоит в том, что кухня имеет вентиляцию.
Обычно стены кухни возведены из материалов, которые не обладают способностью воспламеняться. Даже если стены сделаны из другого типа материала, то достаточной будет установка газового котла отопления исходя из правил противопожарной безопасности.

Газовый котел на кухне

Схема подключения отопления газового котла

Возможно обустройство с самотечной или принудительной циркуляцией теплоносителя. Системы с самотечной схемой работают по принципу разности плотности холодного/горячего потока, а принудительная циркуляция достигается интеграцией в схему циркуляционного насоса. Системы с принудительным движением теплоносителя являются энергозависимыми, требуют постоянной подачи тока.

Как выбрать газовый котел?

Чтобы подобрать оборудование подходящего типа, следует обращать внимание на несколько параметров:

Мощность. При расчетах применяется простая формула 1 кВт на 10 м2 площади. Плюс 15-20% на запас. В продаже есть приборы с малыми (до 65 кВт) и средними (1700 кВт) параметрами мощности. Чтобы точнее определиться с нужным показателем, следует воспользоваться расчетными калькуляторами на сайте производителей, где расчеты проводятся с учетом теплопотерь, материала дома и прочих показателей.
Если в доме нужна подача ГВС, то выбирается котел с двумя контурами, в противном случае достаточно одноконтурного агрегата.
Монтаж может быть напольным или настенным. Тяжелые приборы нужно ставить только на пол, причем с предварительным обустройством чистой и защищенной от возгорания площадкой.
Бывают коты с атмосферной горелкой, для которых нужен дымоход и приборы с турбированной горелкой с принудительной вентиляцией камеры сгорания. Приборы второго типа отличаются высоким КПД и независимостью от перепадов давления подаваемого топлива.
Котлы с горелкой закрытого типа стоят дороже, но считаются более безопасными и обладают повышенным КПД.
Регулировка мощности. Для обеспечения четкой работы нужна плавная регулировка, но можно выбрать двухступенчатую, если схема отопления простая и не требует снижения интенсивности подачи теплоносителя.

Проектирование и расчет системы

Установка газового отопления в доме или квартире без предварительного составления, утверждения проекта категорически запрещена. Проектированием занимаются специальные компании, которые составляют схему с учетом расхода газа по формуле 1 кВт на 10 м2.

Примерные подсчеты позволяют понять, что для дома в 200 м2 нужен котел мощности 20 кВт с потреблением 2 кубометра газа в час. Рассматривая климатические особенности средней полосы, газовое оборудование должно работать не менее 100 дней в регулярном режиме на полной мощности и еще 100 дней в половину мощности. Расход за сезон составит (20 х 0,1 х 24) 48 кубических метров в период зимних холодов и 24 м3 в период межсезонья, общий расход равняется 7200 кубометров.

Схемы разводки газового отопления в частном доме

Различается два типа разводки:

Однотрубная. Простая схема может выполняться самостоятельно, но применяется редко. Причина – вода в крайний радиатор доходит уже со сниженной температурой, поэтому батарея остается холодной. Однотрубная разводка отопления от газового котла применяется в домах площади до 100 м2. Плюс – небольшие финансовые вложения.
Двухтрубная. Требует затрат на трубопроводы, запорные элементы – все детали покупаются в двойном объеме, но это единственный минус. К плюсам относят равномерную подачу тепла, возможность регулировки интенсивности поступления теплоносителя к батареям вообще и на каждый радиатор по отдельности.

Монтаж напольной газовой модели

Самостоятельная установка газового отопительного котла в систему должна производиться по стандартам СНиП.

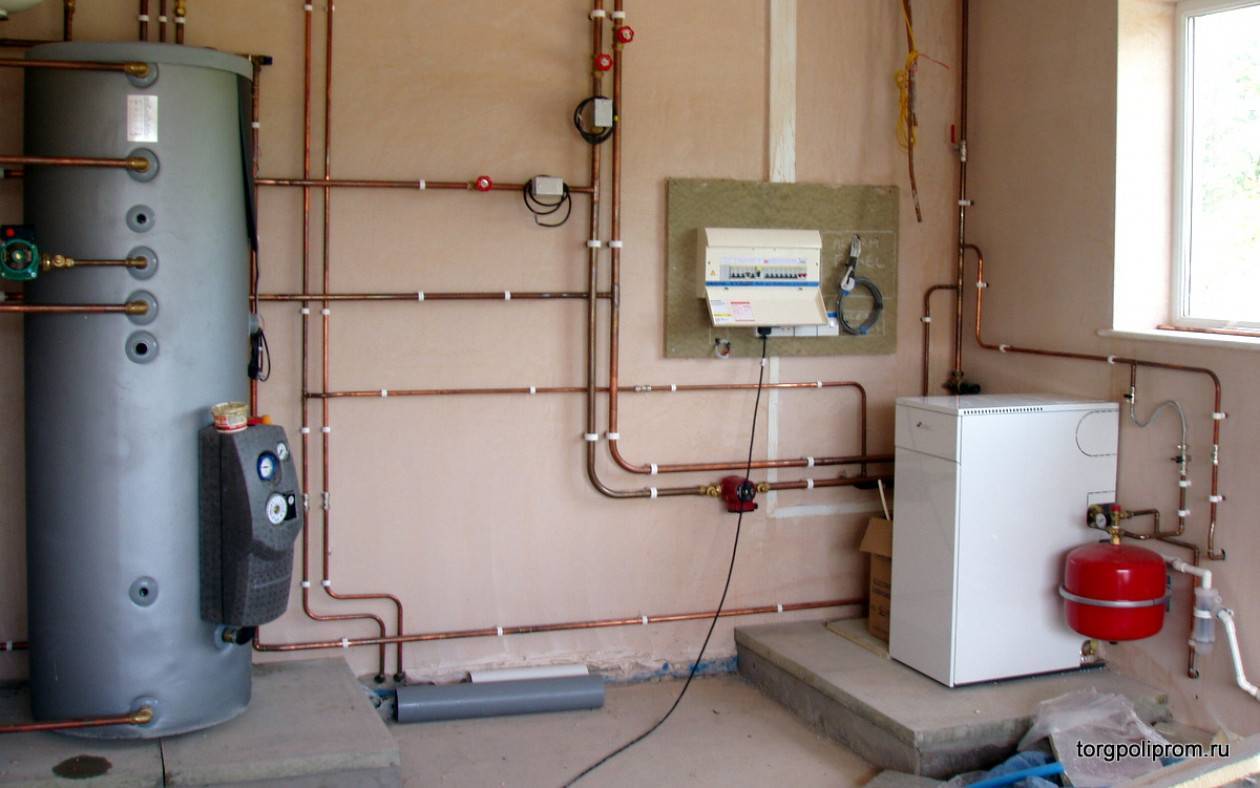

Смысл отдельной котельной

Для напольного котла, работающего на газе, требуется отдельное помещение с параметрами, не менее стандартных. В двери делают сквозное отверстие, чтобы воздушные потоки проникали в котельную, либо устанавливают окно с форточкой.

Дымоход должен быть герметичным, для большей вероятности защиты можно установить две трубы, разместив одну внутри другой.

Исключается риск отравления угарным газом, выделяемым в процессе горения, в случае затухания горелки. Существенно снижается риск возникновения пожара.

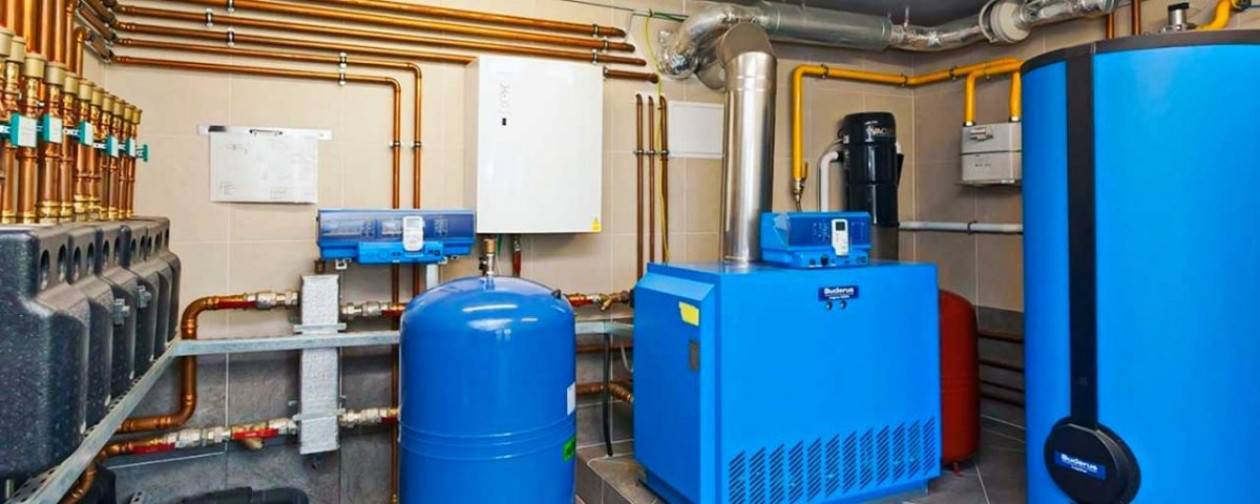

Готовим помещение

Напольное газовое устройство отопления размещают, чтобы был свободный доступ на случай ремонта, для постоянного технического обслуживания.

В котельной проводят водопровод, систему водоотведения.

Напольные модели отопительного оборудования весят много, необходимо прочное основание с огнестойким покрытием перед установкой. Подойдет бетонная стяжка, керамическая плитка, камень, брусчатка.

Формирование фундамента под котел

Электропроводку к котлу прокладывают только закрытого типа, с монтажом выделенного распределительного щитка.

Стены покрывают только негорючими материалами, типа штукатурки, плитки.

Запрещается хранить на территории котельной легковоспламеняющиеся предметы, размещать вблизи выход дымоходной трубы и вентиляцию с забором воздуха.

Соединение с газоотводом, коммуникациями

Для вывода продуктов горения рекомендуется установка конструкций коаксиального типа с утеплением негорючим материалом между трубами.

Дымоотвод закрепляется на стене кронштейнами, составляющие секции скрепляются замком.

В местах соприкосновения труб с перекрытием потолка или крыши, дымоход укрывают негорючей прослойкой, в точке соприкосновения с кровлей используется гидроизоляция. Дополнительно место стыка с кровлей покрывается мастикой.

Врезка дымохода

Наверху дымоотводной трубы должен быть колпак, предотвращающий попадание внутрь мусора, осадков.

Когда конструкция для отведения дыма готова, приступают к установке агрегата.

На подводящих трубах отопления формируют резьбу, патрубки подсоединяют гайками, фум-лентой, которую наматывают на резьбу перед закручиванием. Используют сантехнический лен с покрытием жидким герметиком.

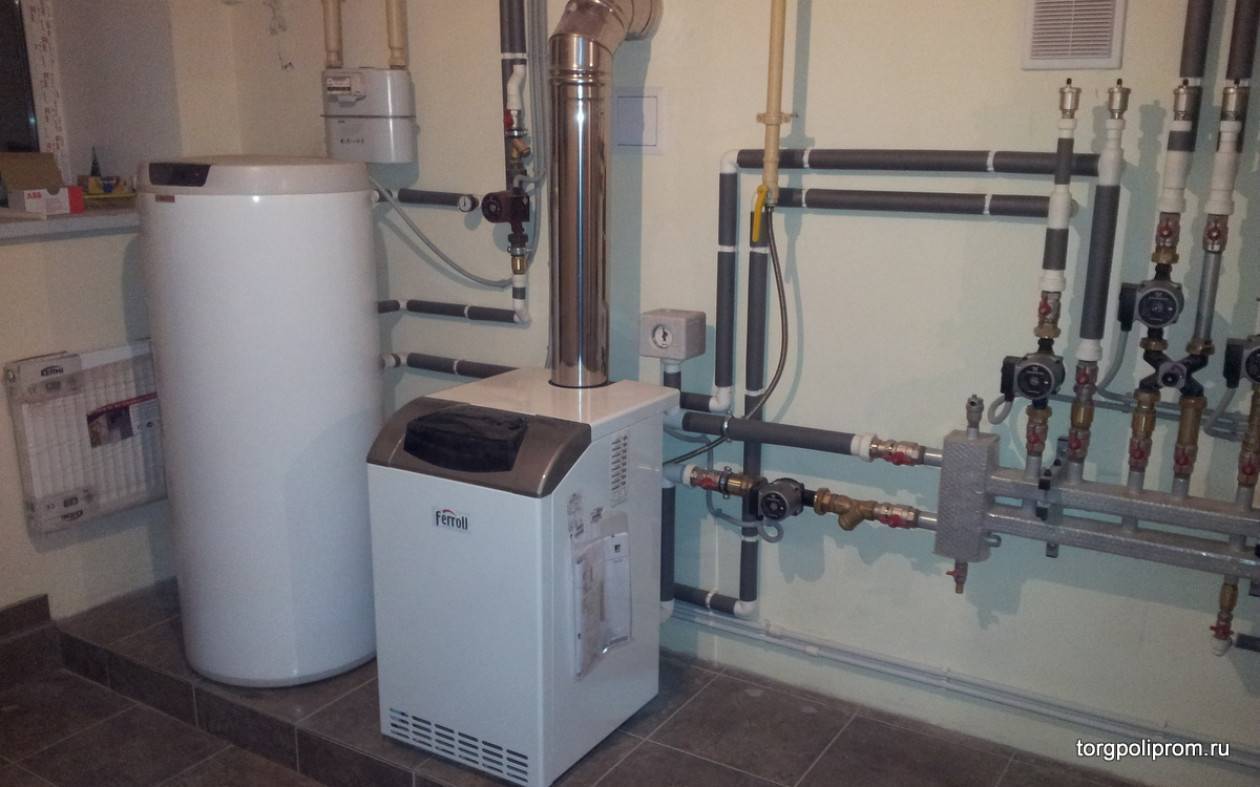

Пример подключенного котла

Подключение к линии подачи газа должен осуществлять только специалист из газовой службы. Стыковку с магистралью оставляют на самый конец: мастер выполняет подключение, проводит тестовый запуск.

Пробный запуск газового прибора

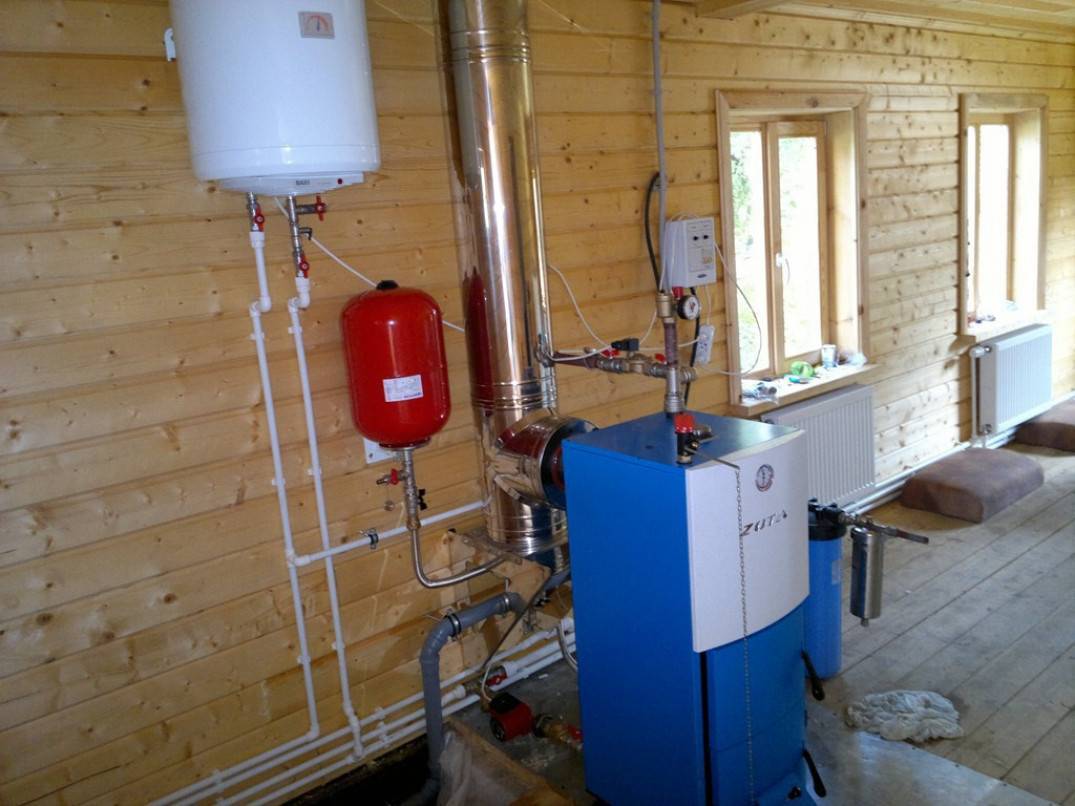

Пример подключения газового теплогенератора напольного типа:

Монтаж газового котла

Теперь давайте посмотрим, как специалисты производят установку котлов. Напоминаем, что браться за такую работу своими руками можно только с разрешения контролирующего органа.

Таблица 1. Монтаж газового котла

Шаги, фото
Описание
Шаг 1 – разметка стены
Начинаем с разметки. В этом примере мастера будут вешать настенный котел. В комплекте с ним обычно идет бумажный шаблон, который необходимо прикрепить на стену, сориентировав его по горизонтальному уровню. На шаблоне будут показаны точки крепления котла и монтажной планки под него, а также место выводы для дымохода.Совет! Дымоход можно направлять и в другую сторону.

Шаг 2 – сверление стен
Далее по разметке насверливаем отверстия под крепеж и бурим проход в стене под дымоход. Если стена очень толстая, то советуем обратиться в организацию, занимающуюся алмазным бурением. Они сделают вам максимально ровное и красивое отверстие, в самые короткие сроки.
Шаг 3 – монтажная планка
Далее устанавливаем в отверстия пластиковые дюбеля, и на саморезы крепим монтажную планку. Эта деталь идет в комплекте с подавляющим числом моделей.
Шаг 4 – навешивание котла
Вешаем котел на стену, попадая монтажными крючками в ответные отверстия на корпусе агрегата. Снизу предусмотрена еще пара отверстий, чтобы закрепить котел окончательно и избавить его от возможных вибраций.
Шаг 5 – подключение газового контура
Все входные и выходные патрубки в навесных котлах располагаются снизу. Первым подключается газовый контур – смотрите на маркировку и обращайтесь к инструкции котла, чтобы точно знать, что и где находится.
На вводной патрубок накручиваем газовый кран. Предварительно резьбу можно уплотнить желтой фум лентой. Убедитесь, что в гайке имеется паронитовая прокладка. Качественно затяните соединение гаечными ключами

Далее на кран подключите гибкую подводку от газовой трубы – правила соединения те же.Внимание! Используйте только специальные подводки для газа. Лучше всего взять сильфонный стальной шланг.

Шаг 6 – контуры ГВС и СО
Далее подключаются контуры на отопление и ГВС

Опять же, смотрите маркировку. Если ваш котел одноконтурный, то у него будет всего 2 патрубка. В двухконтурном их 4. На отопление подключается подача и обратка, а на водоснабжение подача холодной воды и разводка до сантехнических приборов. На этом входе устанавливается фильтр механической очистки, который периодически придется ревизовать. Такую же примочку можно сделать и на обратке от СО. Подобные меры будут надежно защищать теплообменники котла от засорения.
Шаг 7 – установка дымохода
Правильный порядок сборки дымохода вам подскажет инструкция – различия есть от модели к модели, но, в общем, процесс идет так. Во внутренний патрубок котла вставляется манжета, которая эффективно отделит притяжную часть трубы от вытяжной. Затем одевается переходное колено. В стене труба будет свободно находиться в замурованной металлической гильзе – это обязательное условие. Все соединения дополнительно фиксируются прорезиненными хомутами. Гильза прикрывается при помощи резиновой декоративной накладки.

Далее котел подключается к электричеству и производится его первая настройка и запуск. Читайте об этом также в инструкции от производителя.

После установки вас должны снова посетить работники Горгаза и выполнить опрессовку – проверку герметичности всех соединений.

Как провести расчет мощности системы отопления в частном доме

Перед тем, как организовать отопление частного дома, нужно рассчитать мощность отопительного оборудования. Упрощенная методика, используемая для регионов с нормальным климатом без существенных температурных перепадов и морозов, выглядит очень просто – принимается, что для отопления 1 кв.м. площади помещения требуется 100 Вт тепловой мощности.

Чтобы получить более точное значение, стоит воспользоваться формулой вида:

Q = V * Dt * k / 860, где
Q – требуемая мощность,
V – объем помещения,
Dt – разница температур на улице и в доме,
k – коэффициент утепления здания.

Некоторые значения коэффициента утепления:

Для щитового дома со стенами из профлиста данный коэффициент составляет 3-4;
Если дом кирпичный, а остекление выполняется в один слой, то коэффициент утепления будет варьироваться в пределах 2-2,9;
Здание, выложенное в два кирпича и имеющее двухслойное остекление, имеет коэффициент утепления 1-1,9;
При наличии внешнего утепления и тройных стеклопакетов коэффициент утепления колеблется от 0,6 до 0,9.

Точный расчет мощности отопительного оборудования с учетом всех нюансов и небольшим запасом позволит приобрести оптимальное устройство для конкретной ситуации. Грамотный выбор источника тепла – это очень важный момент, непосредственно влияющий на то, как правильно сделать систему отопления.
