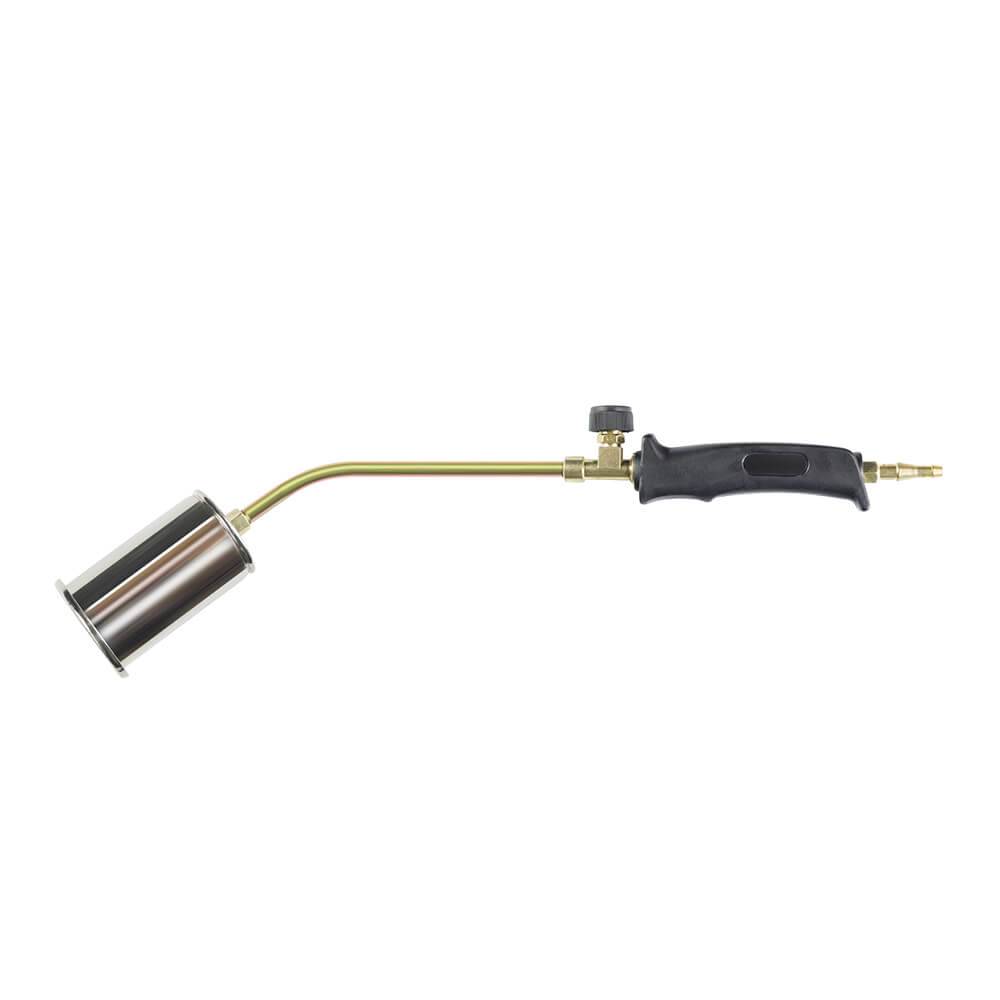

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Содержание

Устройство и принцип работы горелки

Кровельная горелка представляет собой стакан на основе металла, оснащенный форсункой и прикрепленной к корпусу пластиковой или деревянной рукояткой.

Конструкция стакана газовой горелки разработана с таким расчетом, чтобы пламя было защищено от задувания ветром.

Поступление газа в корпус производится через специальный газопроводный шланг. В основном используется подаваемый под давлением пропан. На горелке имеется вентиль для регулирования количества подаваемого газа. Помимо этого, есть также возможность регулировать длину пламени.

Для того чтобы сэкономить расходуемый газ, на кровельных горелках имеется специальный редуктор, контролирующий расход топлива. Абсолютно все модели горелок оснащены системой подсоса атмосферного воздуха.

Чтобы запустить горелку, используют обычные спички или зажигалку.

В газовых горелках также предусматривается устройство для регулирования рабочих режимов. Например, на большинстве моделей есть режим ожидания, целью которого является предупреждение напрасного расхода топлива во время перерывов в работе.

Длина рукоятки для удерживания горелки должна составлять не более метра. Сам прибор очень легкий: его вес колеблется в пределах 1-1,5 килограмма.

Для профилактики ожогов рукоятки горелок оснащены держателем из очень прочных пород деревьев или термостойкого пластика.

Надо отметить, что для кровельных работ могут использоваться также жидкотопливные горелки, которые работают на мазуте или дизельном топливе.

Правила безопасности при работе с газовыми горелками для кровли

При эксплуатации газовых горелок необходимо строго соблюдать правила безопасности.

Для проведения кровельных работ надо переодеться в особую спецодежду и обувь с нескользящей подошвой. Понадобятся также некоторые дополнительные приспособления: ходовые мостики, пояс и т. д.

До начала проведения работ надо провести тщательный внешний осмотр, чтобы убедиться в полной исправности газовых горелок, баллонов, соединительных шлангов.

В ходе эксплуатации газовой горелки на рабочем месте может находиться только один газовый баллон. В течение работы надо внимательно следить за сохранением герметичности соединения баллонов и редукторов со шлангами.

Во время поджигания горелки нельзя стоять перед соплом. Направление пламени горелки должно быть таким, чтобы оно не задевало находящихся поблизости людей, баллон с газом и соединительные шланги.

В процессе работы с наплавляемыми материалами надо следить за тем, чтобы они не перегревались и не воспламенялись. Нагревая материал с помощью данного устройства, надо добиваться того, чтобы расплавлялась лишь нижняя часть полотна. Нельзя допускать того, чтобы размягчалась вся толща материала.

Поджигание горелки нельзя осуществлять от нечаянно загоревшихся предметов. С этой целью можно использовать только спички или зажигалку.

При эксплуатации пропановой модели горелки вентиль приоткрывается не на полный оборот, а наполовину. Подождав несколько секунд, смесь можно поджигать, после чего перейти к регулировке длины пламени.

Рабочий с зажженной горелкой в руках не имеет права выходить за границы рабочего места или подниматься по лесам.

Газовую горелку тушат в два этапа:

перекрывают подачу газа;

опускают блокировочный рычаг.

При кратковременном перерыве в ходе работы горелку нужно потушить. Если намечается более длительный перерыв, то подача газа должна быть прекращена на баллоне.

При засорении входных каналов мундштуков прибор нельзя эксплуатировать, поскольку могут возникнуть обратные удары и хлопки.

Если все же обратный удар возник или горелка перегрелась, необходимо немедленно прекратить работу и перекрыть газ на баллоне. Сам прибор следует охладить, погрузив в емкость с водой.

Газовая горелка – устройство, которое необходимо для проведения некоторых типов кровельных работ.

По своей сути газовая горелка – это стакан из металла с форсункой и рукояткой.

Есть много разных моделей кровельных горелок. Выбор производится в соответствии с типом осуществляемых работ.

При использовании горелки можно регулировать количество подаваемого газа, длину пламени и расход топлива.

При работе с газовой горелкой надо строго следовать инструкции и соблюдать правила безопасности.

Как осуществляется процесс наплавления рубероида с помощью газовой горелки можно посмотреть на видео.

777vera 30 мая 2014 в 11:04

Не слышала о применении горелок при кровельных работах. В нашем доме необходимо перекрывать крышу. Работу нужно сделать в краткие термины и качественно. Обязательно расскажу об этом мужу. Будем иметь ввиду этот полезный инструмент. Наверное удобно им пользоваться, конструкция несложная.

Александр Леонидович 22 сентября 2014 в 02:21

Во как… А я как то по старинке, обычной газовой горелкой саморобной так сказать, от обыкновенного газового балона, и вроде нормально=) Не знал, не знал что вот оно как мудрено то. Интересно было почитать, впреть использую эту информацию, спасибо за статью автору.

ЛЮБОВЬ 14 октября 2014 в 16:30

И ВСЕ ТАКИ О ЖИДКОТОПЛИВНОЙ МОЖНО ПО ПОДРОБНЕЕ?

Новое в разделе

  • Кровля из керамической черепицы – преимущества, виды, монтаж
  • Как правильно произвести гидроизоляцию крыши жидкой резиной
  • Какие материалы для крыш существуют
  • Как правильно работать с жидкой резиной для крыши
  • Характеристики и виды кровельных мастик
  • Устройство и принцип работы газовых горелок

Задать вопрос Получите ответ от наших специалистов! Каталог компаний Найдите компанию в Вашем регионе

Принцип работы газовой горелки

Работают пропановые горелки от газовых баллонов, на которые устанавливается редуктор или иное газораспределительное устройство. При небольшом объеме работ для баллонов с пропаном допускается их установка на крыше, в остальных случаях их ставят ниже, соединяя с горелками через шланги, длина которых не должна быть более 15 м.

Эскиз газовой кровельной горелки

Используются горелки не только для соединения рулонных гидроизоляционных материалов, но и прочих задач. Например, для демонтажа старой кровли, снятия краски, разогрева металлических труб перед их сваркой, прогрева застывающего битума и прочего – оборудование многофункционально.

Во время работы рулон рубероида раскатывают постепенно, подплавляя и плотно прижимая к поверхности кровли

Государственный стандарт регламентирует следующие технические показатели:

  • запорные органы, управляющие подачей газа, должны быть полностью герметичными;
  • пропан должен подаваться плавно, чтобы избежать возможности взрыва;
  • устройства необходимо оборудовать противоветровой защитой, чтобы не допустить произвольного затухания пламени;
  • требуется, чтобы аппарат надежно отключался за определенное время;
  • установлены пределы тепловой мощности.

Пропановый редуктор для газовой горелкиГорелка газовоздушная инжекторная ГГ-2У

Конструкция

Узлы газовой горелки для кровельных работ рассматриваются на примере комбинированной газовоздушной горелки с подсосом воздуха из окружающей среды. Устройство такого аппарата включает в себя:

  1. Камеру для предварительного разогрева топлива, в которую герметично вмонтирован электронагревательный элемент с регулятором силы тока. Узел комплектуется опционно, в случае, если большинство кровельных операций будет производиться при пониженных температурах окружающего воздуха.
  2. Корпуса, изготавливаемого из жаропрочной стали, в котором происходит смешивание пропановой струи с воздушной.
  3. Форсунки, соединяющейся с корпусом при помощи накидной гайки, имеющей надёжное уплотнение.
  4. Управляющего клапана, который выполняет постоянный контроль за текущими значениями давления пропана, поступающего в смеситель горелки. При длительных перерывах в работе подача газа отключается.
  5. Удлинительной трубки, в которую подожжённая смесь поступает от рассекателя потока, смонтированного сразу за форсункой.
  6. Мундштука, форма которого определяет ширину горючей смеси, выходящей из сопла горелки. Мундштук обеспечивает также ветрозащиту струи.
  7. Вентиля, который управляет подачей газовоздушной смеси и длиной пламени.
  8. Ручки, которая изготавливается из термостойкого пластика.
Популярные статьи  Чистка кондиционера своими руками: пошаговая инструкция, рекомендации по эксплуатации

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон. Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух. При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь. Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину. Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

https://www.youtube.com/watch?v=sZWFimT3UQ4г

Правила безопасности

  1. При работе с огненными инструментами очень часто образуются искры, которые могут попасть на глазную роговицу и привести к потере зрения. Во избежание этого опасности работу следует вести в специальных темных защитных очках;
  2. Вначале работы регулирующие запоры следует открывать всего наполовину, а то и на четверть, и только потом разжигать смесь горелки;
  3. После розжига обязательно следует отрегулировать напор и мощность пламени для каждого конкретного случая;
  4. Запрещено разжигать от большого открытого огня или горящего предмета: пламя может перекинуться на близлежащие горючие предметы или одежду работника;
  5. Процесс розжига осуществляется серными спичками или небольшой зажигалкой, при непосредственном регулировании пламени;
  6. По окончании работ подача горючей смеси перекрывается запорными вентилями, что приводит к затуханию пламени горелки. По-другому гасить ее запрещено;
  7. После того, как прекращена работа горелки, следует тщательно проверить регулятор подачи топлива: он должен быть закрытым до отказа и накрыт защитным колпачком.

После этого прибор убирается в специальное место до следующего раза.

Безопасность при эксплуатации

Не допускается работать с газовыми шлангами из небольших кусков, соединенных проволокой, а также использовать неисправное оборудование или проводить ремонт на горелке во время работы.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Горелки работают от стального баллона сжиженного газа, которые вне зависимости от объёмов, могут стать источниками мощного взрыва. Сегодня промышленность наладила выпуск баллонов из металлокомпозитных и композитных материалов, которые являются абсолютно безопасными, по той причине, что подобные емкости не могут взрываться.

Базовые требования по технике безопасности при эксплуатации пропановых горелок:

  1. Работы могут выполнять лица, прошедшие проверку знаний правил техники безопасности, получившие допуск к выполнению работ, при достижении им 18 лет.
  2. Работающий персонал должен иметь защитную одежду и средства защиты рук и глаз.
  3. Перед работой необходимо тщательно осмотреть комплекс газогорелочного оборудования на предмет исправности.
  4. Осматривают техническое состояние газового баллона, очищают грязь и продувают вентиль резким поворотом «открыть-закрыть». В том случае если он не откручивается, то баллон считается неработоспособным и требует ремонта в специализированной организации.
  5. Рабочий баллон сжиженного газа устанавливают на хорошо проветриваемой площадке при положительных температурах наружного воздуха.
  6. Перед подключением редуктора выполняют продувку штуцера.
  7. Минимальное расстояние от рабочего места до источников тепла — более 1 м, а до открытого огня — более 10 м.

В процессе использования ГВГ, персоналу запрещается устанавливать баллоны наклонно, работать без редуктора и под палящем солнцем, разогревать ГВГ открытым огнем и оставлять газобаллонную установку без надзора.

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.

Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см. Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.

Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.

Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.

Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.

Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

  1. В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
  2. К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
  3. В рукоятке просверливаем отверстие, вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
  4. Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
  5. Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
  6. Соединяем второй конец гибкого шланга, редуктор, газовый баллон.
  7. Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
  8. Поджигаем, регулируем необходимую длину пламени.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

  • ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
  • ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

  • ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
  • ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
  • ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
  • ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
  • ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
  • ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;

Газовоздушные горелки для кровли считается самым безопасным инструментом

  • ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
  • ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
  • ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
  • ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
  • ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.
Популярные статьи  Как сложить печь своими руками из кирпича: пошаговое руководство

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
  2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

  • Стопроцентная герметичность запорных органов, управляющих подачей газа;
  • Плавность подачи пропана;
  • Наличие противоветровой защиты от самопроизвольного задувания;
  • Надёжное отключение аппарата и время срабатывания;
  • Пределы регулирования тепловой мощности.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Пропановые горелки: профессиональные и бюджетные модели

Опытные прорабы обычно покупают дорогие профессиональные модели, которые отличаются надежностью и безопасностью в применении. А вот мастеру-самоучке для домашнего использования вполне подойдут простые и небольшие конструкции. Рассмотрим далее, как повлияет на качество работы выбор того или иного оборудования.

Простая горелка не предназначена для промышленных работ, где ее необходимо использовать практически каждый день. В данном случае понадобится надежная модель, способная выдержать бесперебойную работу и гарантировать абсолютную безопасность. В то же время дешевая и простая конструкция в руках умелого и бережного мастера способна прослужить несколько десятков лет. Особенно в том случае, если пользоваться ей приходится лишь один раз в сезон.

Независимо от того, какое изделие выбрано: дорогая и профессиональная горелка с баллоном или дешевая бытовая конструкция – перед каждым применением необходимо проверить герметичность изделия, особенно места соединения, шланг подачи топлива и мундштук на засорение. Если упустить даже незначительный дефект, то можно спровоцировать серьезные проблемы.

Пропановая горелка очень удобная, надежная и мобильная конструкция

Как сделать газовую горелку для кровли своими руками

Газовая кровельная горелка – устройство, используемое для просушки и нагрева материалов, пайки и резки металлов, обжига старой краски и пр. Горелка имеет металлический корпус (стакан защищает пламя от задувания ветром), форсунку (для розжига), рукоятку, прикрепленную к корпусу (ее длина должна быть не более метра; держатель на рукоятке выполняется из дерева или жаропрочного пластика), газовый шланг, подводящая трубка (для подачи газа) с вентилем (регулирует количество подаваемого газа и длину пламени), редуктор (для экономии расходуемого газа, чаще пропана или смеси пропан-бутан).

Устройство газовой горелки.

Как изготовить газовую горелку своими руками?

Деревянную рукоятку можно взять от перегоревшего паяльника. Подводящую трубку подбираем диаметром 10 мм и толщиной 2 мм из стали. Вставляем ее в ручку и фиксируем клеем. Корпус и рассекатель вытачиваются тоже своими руками из латунного прутка диаметром 20 мм.

Для доступа кислорода просверливаем в корпусе 2 радиальных отверстия диаметром по 5 мм, а также 4 отверстия по 1 мм в стержне рассекателя (для подачи газа в группе запальных отверстий). При сборке рассекатель запрессовывается в корпус с небольшим натягом.

Внутренний же фланец устанавливаем в корпус с обязательным зазором (внутренний диаметр корпуса должен быть на 0,6 мм больше диаметра проточен). Получается щель необходимая для торможения потока газа, который подводится к отверстиям запальника.

Как сделать форсунку своими руками?

Схема форсунки.

Форсунка вытачивается из стального прутка. Как сделать тоненькое отверстие форсунки своими руками? Берем сверло диаметром 2 мм, делаем им глухое отверстие, не доходящее до выхода 1,5 мм. Для перемычки используется сверло диаметром 0,4 мм. Получившееся отверстие полностью зачеканивается легкими ударами молотка. Далее постепенно подтачиваем торец шлифовальной бумагой до нахождения нужного сечения выходного отверстия (когда можно навернуть форсунку на резьбовой наконечник трубки горелки).

Надеваем на конец подающей трубки подводящий шланг от редуктора баллона из резино-тканевого материала и закрепляем его хомутиком. Выставив рабочее давление, подаем газ и, после того, как он вытесняет воздух из шланга, вносим форсунку (исключая корпус и рассекатель) в пламя газовой конфорки. Шлифуем торец, добиваясь длины факела горелки в 5 см. Наворачиваем на наружную резьбу форсунки корпус вместе с рассекателем. Горелка должна дать ровное пламя, без копоти. Этого достигают поворотом корпуса на резьбе форсунки, до получения нужного результата. Если резьбовое соединение очень свободное, его нужно уплотнить лентой ФУМ.

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Обзор производителей

На рынке можно встретить самые разные модели кровельных горелок, как отечественного, так и зарубежного производства.

Устройство и конструкция

Основу инструмента составляет рукоятка, газоподающая трубка и металлическая головка в виде стакана. Рабочий газ поступает через шланг, подключаемый непосредственно к разъему в рукоятке. После нажатия на ручку рукояти будет открыт клапан, а газовая смесь поступит в стакан по трубке. Регулировать подачу топлива позволяет редуктор для кровельной горелки, на котором располагается специальный вентиль. Как правило, стаканы имеют цилиндрическую форму. Это дает возможность гибче использовать режимы нагрева. В частности, современные горелки позволяют обеспечивать интенсивный нагрев, сушку и расплав материалов при разной температуре

Популярные статьи  Как сделать стяжку пола своими руками: виды стяжек, материалы и технологии + этапы работ

При выборе модели по конструкционному устройству важно учитывать, каким образом инструмент будет снабжаться кислородом. Это может быть и подкачивание из атмосферы, и забор воздуха из специального баллона. Выбор той или иной концепции определяется условиями эксплуатации прибора

Выбор той или иной концепции определяется условиями эксплуатации прибора.

Устройство и принципы работы газовой горелки

Газовая горелка является устройством, которое позволяет, контролировано сжигать газообразное топливо, смешивая его с воздухом, и при этом формирует огненный факел.

Горелка работает по принципу подачи под давлением газового топлива в смеситель, где смешивается с кислородом. После чего образованная смесь поджигается на выходе диффузора, образовывая огненный факел.

Конструкция газовой горелки состоит из следующих деталей:

  • Металлический стакан с круглыми отверстиями по бокам.
  • Форсунка для распыления газа.
  • Пластиковый или деревянный держатель.
  • Резиновый шланг для подвода газа к корпусу горелки.
  • Вентиль регулировки подаваемого газа и длины пламени.

В зависимости от модели горелки имеют следующие отличия:

  • Подача топлива инжекторная и безынжекторная.
  • Мощность и расход газа.
  • Количество подаваемого пламени. Есть однопламенные и многопламенные.
  • Способ применения устройства ручной и механизированный.

Длина горелки в зависимости от её конструкции составляет от 0,8 до 1 метра вес около 1,5 килограмма. Также в зависимости от модели газовые горелки могут быть оснащены различными режимами экономии топлива.

Модели газовых горелок для кровли

Для работ по укладке кровли используют определённый тип устройства следующих моделей:

  • ГГ-2 пропановая горелка для подготовки и проведения гидроизоляционных работ. Хорошо подходит для кровельных работ небольшого масштаба. Рекомендовано использовать начинающим мастерам. Преимущественно низкая стоимость.
  • ГГ-2У аналог предыдущей модели отличается укороченной газовой магистралью. Предпочтительно используется в труднодоступных местах при кровле.
  • ГГ-2С является профессиональной горелкой, и также работает на пропане. Имеет два вентиля для точной регулировки режима работы и возможность эксплуатации в сильно ветреную погоду.
  • ГГС1-1,7 имеет небольшой вес, и размер является универсальной. Применяется для сушки и наплавления материалов на кровлю. Позволяет прогревать поверхность до 400 градусов.
  • ГГК-1 воздушно-пропановая горелка оснащена тяжёлым стакан и рычагом подачи газа. Применяется для удаления краски методом обжигания на деревянных поверхностях и гидроизоляции кровли.
  • ГГС1-1,0 имеет лёгкий вес и небольшие размеры. что позволяет применять её для гидроизоляции кровель с большим скатом.
  • ГГС1-0,5 в основном применяется для незначительных ремонтов кровли и есть экономичной в плане потребления газа.
  • ГГС4-1,0 имеет четыре стакана подачи пламени. Является экономичной и позволяет одному человеку обрабатывать значительный участок кровли за короткий промежуток времени.
  • ГВ-3 применяется предпочтительно для прогрева металлов их сварки или пайки.
  • ГВ-111Р применяется для наплавления на кровлю битумных рулонных материалов. Также используют для обжига старой краски на различных поверхностях.
  • ГВ-550, ГВ-900 удобные и лёгкие в эксплуатации, отличаются длиной факела.
  • ГВ-500 использую для наплавления битумных материалов. Позволяет прогреть нагреваемую поверхность до 300 градусов.
  • ГВ-850 имеет инжекторный тип подачи топлива. Горелка оснащена вентилем для точной настройки подачи газа и рычагом регулировки длины факела.

Покупая газовую горелку, следует обратить внимание на такие показатели, как:

  • Расход топлива.
  • Длина огненного факела.
  • Тепловая мощность.
  • Длина и вес горелки.

Ценообразование газовых горелок зависит от марки производителя, и материалов из которых они изготовлены.

Применение горелок для кровли

Для ремонта и устройства кровли битумными материалами предпочтительно используют газовую горелку. При качественной горелке за 8 часов рабочего времени можно уложить около 600 квадратных метров наплавляемого материала.

Совершение работ по устройству и ремонту кровли любых типов с применением газовой горелки должно проводиться по всем правилам пожарной безопасности.

Для работ по укладке различных площадей кровли с применением газовой горелки есть определённые ограничения такие как:

  • Позволяется зараз укладывать не более 500 метров квадратных.
  • При укладе свыше 500 метров квадратных требуется наличие пожарных шлангов с водой.
  • Доступ к пожарным кранам должен быть с четырёх сторон покрываемой кровли.
  • Подача воды через пожарный шланг должна доставать в любую точку укладываемой поверхности.

Кроме кровельных работ, газовые горелки применяются в бытовых и производственных целях.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность

Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель

Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Таким образом, горелка — это необходимый инструмент в доме для начинающих и опытных мастеров.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:

• дрель; • болгарка; • молоток; • наждачная бумага; • заготовки из латуни для форсунки рассекателя; • тонкая латунная трубка диаметром 15 мм; • деревянные бруски; • тиски; • силиконовый уплотнитель или ФУМ-лента; • шланги для соединения; • вентиль для регулировки.

Как изготовить форсунку и ручку

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
