Введение в строй электросчетчика и защитных элементов

Первым этапом установки однотарифного или двухтарифного устройства учета электроэнергии является монтаж автоматического выключателя, предназначенного для использования в быту. Для введения в строй данного прибора своими руками требуется совместить его верхние контакты с элементами питающего провода – жилами. Они в рассматриваемом нами случае двух цветов – синего и коричневого. Синий – ноль, коричневый – фаза. Коричневая жила соединяется с верхним левым контактом, а синяя с правым верхним.

После выполнения вышеуказанных действий можно приступать к подключению самого устройства для подсчета электроэнергии. Для этого в нижний левый контакт подсоединяется фаза, а в нижний правый ноль.

Даже если вы решили самостоятельно установить однофазный счетчик, не стоит пренебрегать советами специалистов. Так, для подключения прибора рекомендовано применять только тот провод, у которого сечение будет совпадать с сечением питающего элемента. Самым оптимальным вариантом является использование медного провода с сечением от 10 до 16 квадрат. Также подойдет и алюминиевый элемент, сечение которого колеблется в пределах 16 – 25 квадрат.

Установка однофазного счетчика предполагает создание перемычки в пространстве между фазой автомата и первым контактным элементом самого прибора. Для этого могут быть использованы провода марок ПВ 1 и ПВ 3. Перед подключением с них удаляется нужный объем изоляционного материала, а после жилы соединяются с соответствующими контактами

Следует обратить особое внимание на контактные винты – они должны быть надежно затянуты до полной фиксации

Для подключения нулевого провода также необходима перемычка, которая соединяет правый нижний элемент автоматического выключателя с третьим контактом прибора учета электроэнергии. В данном случает требуется оставить небольшой зазор между проводами. Контактные винты также закручиваются до упора.

После этого подключаются отходящие устройства провода – сначала фазный. Для этого необходимо создать перемычку между вторым контактом электросчетчика и самым верхним контактом автомата. На данном этапе также проводится распределение фазы прибора по всем элементам системы автомата. Выполнение данного действия можно облегчить путем использования специальной гребенки.

Свободный последний по счету контакт прибора учета электроэнергии представляет собой контакт отходящего нуля. Здесь необходимо изготовить перемычку и соединить с ее помощью четвертого элемента счетчика и нулевую шину. В подавляющем большинстве случаев нулевая шина продается вместе с боксом из пластика. Ее задача – равномерное распределение энергии по отходящим проводам.

На заключительном этапе установки счетчика электроэнергии своими руками необходимо протянуть винты и тщательно проверить надежность фиксации всех проводов и элементов.

Таким образом, установить однофазный электросчетчик достаточно просто. Главное – строго следовать инструкции и соблюдать все правила безопасности, и тогда прибор будет работать правильно на протяжении длительного периода времени.

Разновидности конструкций

Производители приборов учёта предлагают потребителям две основные разновидности счётчиков. Обе они позволяют владельцам квартир контролировать расход электроэнергии и максимально снижать денежные затраты.

Индукционные счётчики

Эта устройства считаются самыми известными и часто используемыми. Свою популярность они получили благодаря простоте монтажа, долговечности и точности выдаваемых показаний. Перед тем как подключить однофазный электросчётчик (индукционный) своими руками, необходимо подробно изучить принцип его действия, преимущества и недостатки. Вся эта информация поможет правильно выбрать модель прибора, которая идеально подойдёт для каждой конкретной квартиры.

Принцип действия индукционных устройств:

  1. Счётчик оснащён двумя катушками, одна из которых токовая, а другая — напряжения. В процессе их работы возникают магнитные потоки, проникающие через алюминиевый диск. Результатом становится появление электромеханической силы, которая выполняет вращение этого элемента конструкции.

  2. Этот процесс вызывает повороты дисковой оси, взаимодействующей со счётным механизмом (червячная передача).
  3. Получаемая информация передаётся на цифровые барабаны, которые позволяют снимать показания счётчика в любое время.
  4. При увеличении потребляемой мощности диск вращается быстрее, а при уменьшении — начинает действовать магнит торможения. Из-за этого происходит взаимодействие с вихревыми потоками, которые замедляют частоту вращения диска.

Индукционные счётчики пользовались большой популярностью в советское время, когда какие-либо альтернативные устройства не производились. В начале нового века такие конструкции стали постепенно заменять на более современные и качественные. Несмотря на это, большинство семей продолжают пользоваться механическими конструкциями, которые имеют несколько важных преимуществ:

  • высокая степень надёжности;
  • долговечность;
  • низкая стоимость;
  • возможность противостоять резким перепадам напряжения в сети.

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Недостатки механических счётчиков:

  • низкая точность;
  • отсутствие защиты от воровства электроэнергии;
  • при низких нагрузках значительно увеличивается погрешность показаний;
  • большое потребление тока самим прибором;
  • большие габариты.

Электронные модели

Эти устройства отличаются надёжностью в работе и высокой точностью. Свою популярность они получили благодаря возможности работать в режиме многотарифности, который действует в некоторых государствах. Благодаря этому значительно снижаются потери и затраты на электричество.

Принцип действия электронных счётчиков прост и состоит из следующих этапов:

  1. На датчики тока поступает обыкновенный аналоговый сигнал.
  2. Там он преобразуется в цифровой код, который равен используемой мощности.
  3. После этого сигнал поступает в специальный микроконтроллер.
  4. В нём он расшифровывается, и результат выдаётся на дисплей.

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкцияПомимо стандартной функции, электронные приборы учёта могут выполнять несколько дополнительных. В них встроен специальный чип, который позволяет сохранять данные о расходе электричества за длительный промежуток времени. Кроме этого, аппарат оснащён электронными часами и оптическим портом, используемым для программирования прибора.

У электронных устройств значительно больше преимуществ, чем у механических. Среди них выделяются такие:

  • возможность вести многотарифный учёт электроэнергии;
  • удобство считывания информации;
  • способность долго хранить информацию о количестве потраченного электричества;
  • высокая точность;
  • возможность контроля за мощностью потребляемой энергии;
  • небольшие размеры;
  • способность фиксировать все попытки воровства электричества;
  • дистанционное получение данных.

Даже у такого качественного прибора есть несколько недостатков. Их намного меньше, чем преимуществ, но пренебрегать ими не рекомендуется. Среди них выделяются:

  • высокая стоимость устройства;
  • чувствительность к резким перепадам напряжения;
  • сложность проведения ремонтных и профилактических работ.

Виды электрических счетчиков

При покупке счетчика для самостоятельного подключения надо убедиться, что выбранная модель разрешена к эксплуатации. Существует несколько видов приборов учета. По типу нагрузки различают однофазные (трехпроводные) и трехфазные (трех- и четырехпроводные) модели. В квартирах и частных домах используются первые, поскольку бытовые приборы работают от однофазной сети 220 В.

Электрические счетчики также различаются по типу конструкции и бывают индукционными и электронными. Электронные более надежны, компактны и более точны (класс точности 0,5-2,0), в настоящее время они вытесняют индукционные приборы учета.

По типу интерфейсов различают следующие:

  • импульсные,
  • GSM,
  • RS 232,
  • RS 485,
  • PLC-модемные,
  • имеющие ИК-порт.

Если счетчик надо устанавливать вне помещений, лучше купить прибор с электромеханическим отсчетным устройством. Дело в том, что при низких температурах окружающей среды жидкокристаллические дисплеи не отображают информацию.

Выбранный однофазный счетчик должен соответствовать нагрузке, указанной в техусловиях. Перед покупкой прибора убедитесь, что в документах проставлен штамп ОТК. На корпусе счетчика должна быть пломба, клеммную крышку опломбирует специалист энергоснабжающей компании уже после монтажа и подключения.

Популярные статьи  Крепление унитаза к полу — ТОП-5 способов с инструкциями!

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

https://youtube.com/watch?v=jaB-iPXHZFs

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

  1. Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
  2. Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

  • однотарифные – ведут учет по одной системе;
  • многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Существующие конструкции электросчетчиков

Есть несколько вариантов исполнения этого прибора:

  • однофазные либо трехфазные;
  • механические (индукционные) или электронные;
  • однотарифные или многотарифные;
  • прямого или вторичного включения.

Двухтарифный счетчик электроэнергии и переход на ночной тариф – один из способов уменьшить затраты на электроэнергию.

Употребление выражения “двухфазный счетчик” неверно. В обиходе этим термином называют однофазные приборы с возможностью тарификации. Они выпускаются разными производителями (“Энергомера”, “Меркурий”, “Нева” и проч.), отличаются количеством выводов, вариантами использования, возможностями учета и др.

При выборе нужно учитывать следующее:

  1. Однофазные приборы используются там, где напряжение сети составляет 220 В. Например, при монтаже счетчика в квартире или офисе.
  2. Если есть станки, мощное электрооборудование, предполагается подключение 380 В. Применяются трехфазные счетчики электроэнергии.
  3. И в той, и в другой категории многотарифные устройства употребляются тогда, когда цена электроэнергии отличается в зависимости от времени суток или других обстоятельств.
  4. Механические (индукционные) приборы, в отличие от электронных, не могут использоваться в неотапливаемых помещениях. Это нужно учитывать при установке счетчика в гараже и в подобных ему сооружениях. Однако они надежны, долговечны и сравнительно недороги.
  5. Вторичное включение применяется там, где проходят большие токи – в трансформаторных подстанциях или во входном щитке подъезда.

Механические приборы учёта относятся к категории надежных в эксплуатации электросчётчиков.

Электросчетчики являются “модульными” приборами, поскольку, как и другая коммутационная аппаратура, устанавливаются на специальной шине – дин-рейке. Это делается для удобства монтажа электрооборудования в щитке. Кроме электросчетчика, на ней располагаются автоматические выключатели.

Подключение автомата к счетчику производится для защиты прибора от перепадов напряжения или человека – от поражения электротоком.

Правила и требования к монтажу счетчика

Как правильно подключить электросчетчик однофазный своими руками: подробная инструкцияЭкран электросчетчика должен беспрепятственно просматриваться представителями компании-поставщика

Перед тем как подключать счетное устройство, нужно изучить нормативы. В них прописаны следующие условия подсоединения:

  • перенос прибора на основании Постановления Правительства № 354 осуществляется за счет средств пользователя, если это не противоречит требованиям ПУЭ;
  • монтаж аппарата производится в жестких шкафах, КРУ, на панелях, стенах, в нишах;
  • расчетные узлы ставятся на границе эксплуатационной ответственности потребителя и провайдера – ввод квартиры, ВРУ, ГРЩ;
  • экран средства учета должен беспрепятственно просматриваться представителями компании-поставщика;
  • для сети с напряжением до 380 В действует правило – расстояние электросчетчика до устройств коммутации не больше 10 м;
  • установка прибора учета на улице производится в герметичном корпусе при температуре от +5 градусов;
  • счетчик ставится на высоту от 0,8 до 1,7 м. Оптимальная высота – 1,4 м.

Опломбирование счетчика

Считается заключительным и обязательным этапом в работе. Без нее счетчик не может считаться законным. Если счетчик находится в подъезде, пломбируется только клеммная крышка. В случае если прибор находится на улице, пломбируют всю крышку.

Владелец счетчика может считывать показания. Еще у него должен быть доступ к защитному и модульному оборудованию. Самостоятельный доступ к клеммам запрещен. В таком случае на владельца может быть наложен штраф. Также, возможно, отключение электричества в квартире.

Современные счетчики оборудованы электронной пломбой. В таком случае все попытки вскрытия будут зафиксированы.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

  • Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
  • Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
  • Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
  • В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.
Популярные статьи  Время года для посадки деревьев.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

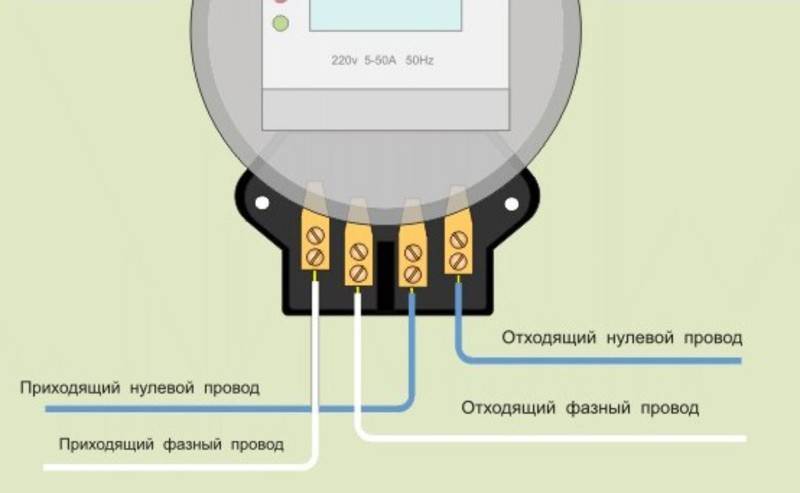

  1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
  2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
  3. клемма №2 – выход фазы (внутрь дома или квартиры);
  4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
  5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

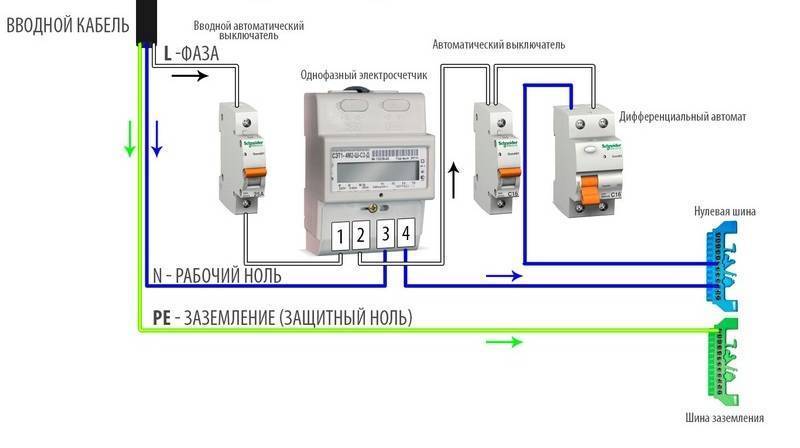

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Советы и рекомендации электриков

Необходимо помнить что, выполняя монтаж электрических устройств и приборов, которые питаются от сети 220/380 В необходимо строго придерживаться правил техники безопасности. Ни в коем случае нельзя приступать к выполнению работ без предварительной проверки отключения напряжения и блокировки его включения без вашего ведома. Также нужно проверить, не повреждена ли изоляция рукояток инструментов. Для этого достаточно тщательного визуального осмотра. Не забудьте также о внимательном просмотре предоставленного ниже видео ролика, в котором подробно рассказано обо всех основных моментах монтажа электросчетчиков.

Источник

Типы электросчетчиков

В зависимости от типа потребителя учет электроэнергии может производиться различными приборами, но в быту в основном используются однофазные устройства учета, поскольку в наших квартирах и домах все потребители рассчитаны на однофазное напряжение 220 В.

По внутреннему устройству и способу учета однофазные электрические приборы учета бывают:

  • индукционные (электромеханические);
  • электронные.

Индукционные электросчетчики

Довольно просты — внутри их находится металлический диск, вращающийся в магнитном поле двух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля воздействует на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который отображает цифры потребленных КВтЧ. Эти счетчики имеют низкий класс точности и уже морально устарели, хотя и можно их ещё встретить в домах старой постройки.

Электронные приборы

Работают по принципу подсчитывания электронных импульсов, количество которых генерируется в зависимости от нагрузки на электрическую сеть. Такие приборы учета имеют более высокий класс точности, а встроенный микропроцессор позволяет организовывать многотарифный учет, поэтому можно экономить на оплате за электричество использованием потребителей в то время суток, когда стоимость электроэнергии меньше. Также электронные приборы учета могут быть снабжены возможностью считывания показаний дистанционно. Стоимость таких счетчиков в разы больше, чем электромеханических.

Любой электросчетчик, как измерительный прибор, должен периодически поверяться. Если подходит время поверки, то прибор снимается и отвозится в электротехническую лабораторию. Процедура эта платная и в большинстве случаев проще купить и поставить новое оборудование, чем поверять старое. В этом случае, а также в случае ввода в эксплуатацию жилого/нежилого помещения нужно подключить однофазный счетчик электрической энергии.

Все подобные действия можно выполнить самостоятельно, тем более ничего сложного в этом нет, но снятие старого электросчетчика и установка нового, равно как и первичный монтаж прибора учета, должно производиться по согласованию с компанией, поставляющей электроэнергию. Снятие старого прибора без уведомления может грозить большим штрафом за срыв пломбы.

При замене старого электросчетчика можно найти такой же или подобный, но лучше подойти к этому вопросу более ответственно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий короткого замыкания. После прибора учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электроплита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только защищают сеть от последствий короткого замыкания, но и спасают человека от поражения электрическим током.

Бокс монтируется к стене на дюбелях. При этом нужно учитывать его расположение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое расположение бокса создает удобство для считывания показаний счетчика, а также для доступа к автоматам.

Советы по установке счётчика в щитке

Каждый пользователь знает, что на его лестничной площадке есть специальный щиток учёта, в котором находятся счётчики подсчёта электроэнергии, которые выполняют учёт электричества, употребляемого всем этажом. Для того чтобы установить счётчик в таком щитке следует знать несколько правил, которые помогут в выполнении этой процедуры.

Для установки электросчётчика для начала нужно:

  1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
  2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.
Популярные статьи  Обои под покраску — какие лучше: виды и рекомендации

Схема подключения

Вначале следует сделать ответвления от линии электропитания, для чего следует зачистить от изоляции, используя для этого специальные клещи, магистральные провода, которые должны быть предварительно обесточены. На это место ставится клеммник специально для ответвления провода. После того как пользователь устанавливает этот клеммник на магистральный провод, он должен подключить отводящий провод, который должен будет пойти к вводному автомату.

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
