Как правильно подключить выключатель света с подсветкой?

Содержание

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

  1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
  2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
  3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.

Принцип работы устройства

Для начала необходимо разобраться с тем, как работает светорегулятор. Принцип действия заключается в плавной регулировке напряжения, которое подается на управляемый источник света, к примеру, точечный светильник.

Как правильно подключить выключатель света с подсветкой?

Фото светорегулятора компании Siemens

Проще говоря, устройством можно менять напряжение, которое идет на лампочку от 0 до 100%. Чем меньше напряжение будет на выходе, тем тусклее будет свечение. В то же время существуют различные виды диммеров, которые отличаются не только по внешнему виду, но и само собой по принципу работы, а именно:

  • управление: колесиком (поворотное), кнопка (нажимное), сенсор (электронное);
  • применение: галогенные, люминесцентные, светодиодные источники света либо лампы накаливания;
  • дополнительные возможности: таймер, дистанционное управление, включение хлопком, плавное отключение и т.д.;
  • конструкция: модульные (крепятся на DIN-рейку), моноблочные (крепятся в стене, как розетки).

Итак, теперь рассмотрим основные требования к установке и подключению диммера своими руками.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше.  Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

Иллюстрация Описание действия
Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

Иллюстрация Описание действия
Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.
Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.
Популярные статьи  Гидроизоляция в ванной комнате своими руками: сравнительный обзор материалов, методики + этапы проведения работ

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

Иллюстрация Описание действия
Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

С чего начать работу?

Внимание

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Как правильно подключить выключатель света с подсветкой?

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

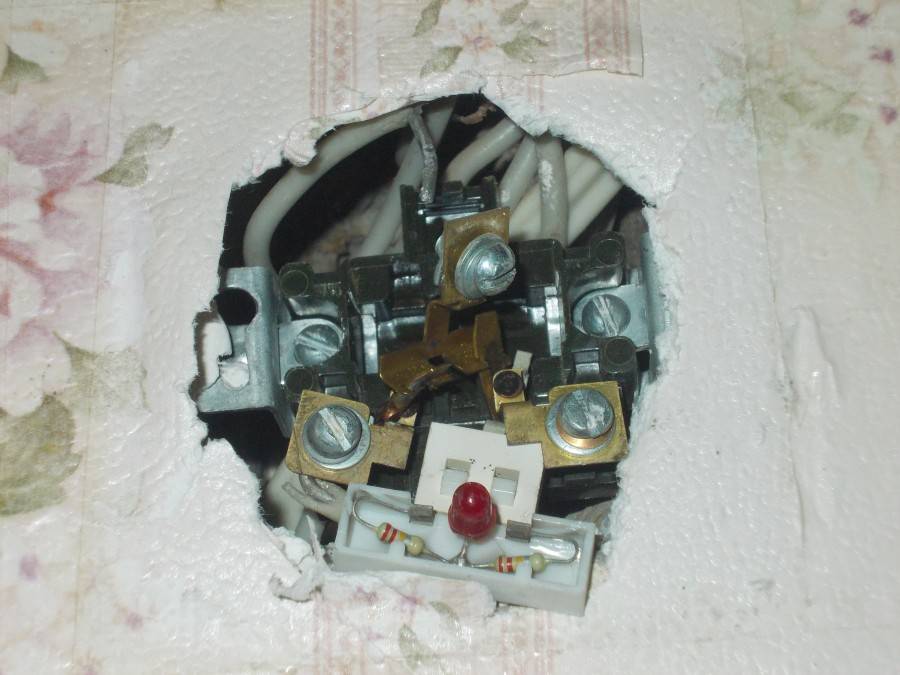

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

Популярные статьи  Незамерзающий кран для воды – он будет работать в любую погоду (устройство и принцип действия)

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Как правильно подключить выключатель света с подсветкой?

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Как правильно подключить выключатель света с подсветкой?

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Как правильно подключить выключатель света с подсветкой?

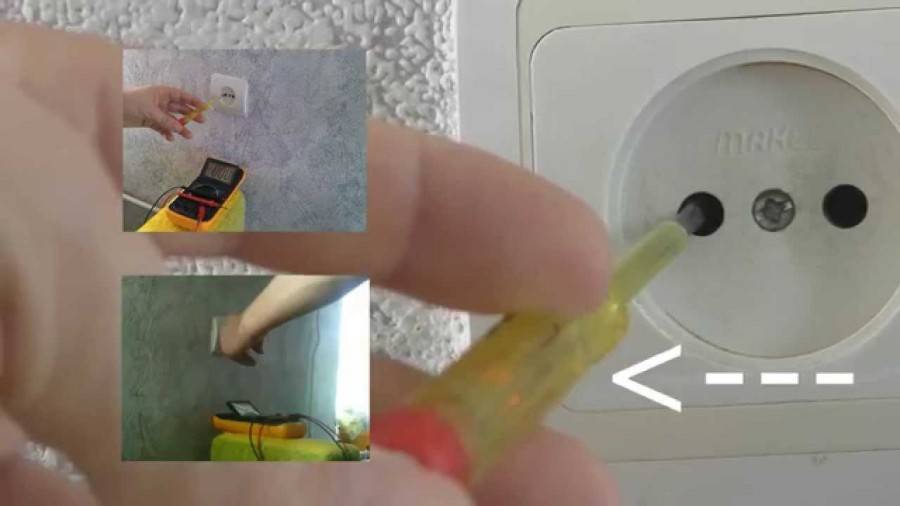

Нужно вскрыть розетку и проверить напряжение.

Как правильно подключить выключатель света с подсветкой?

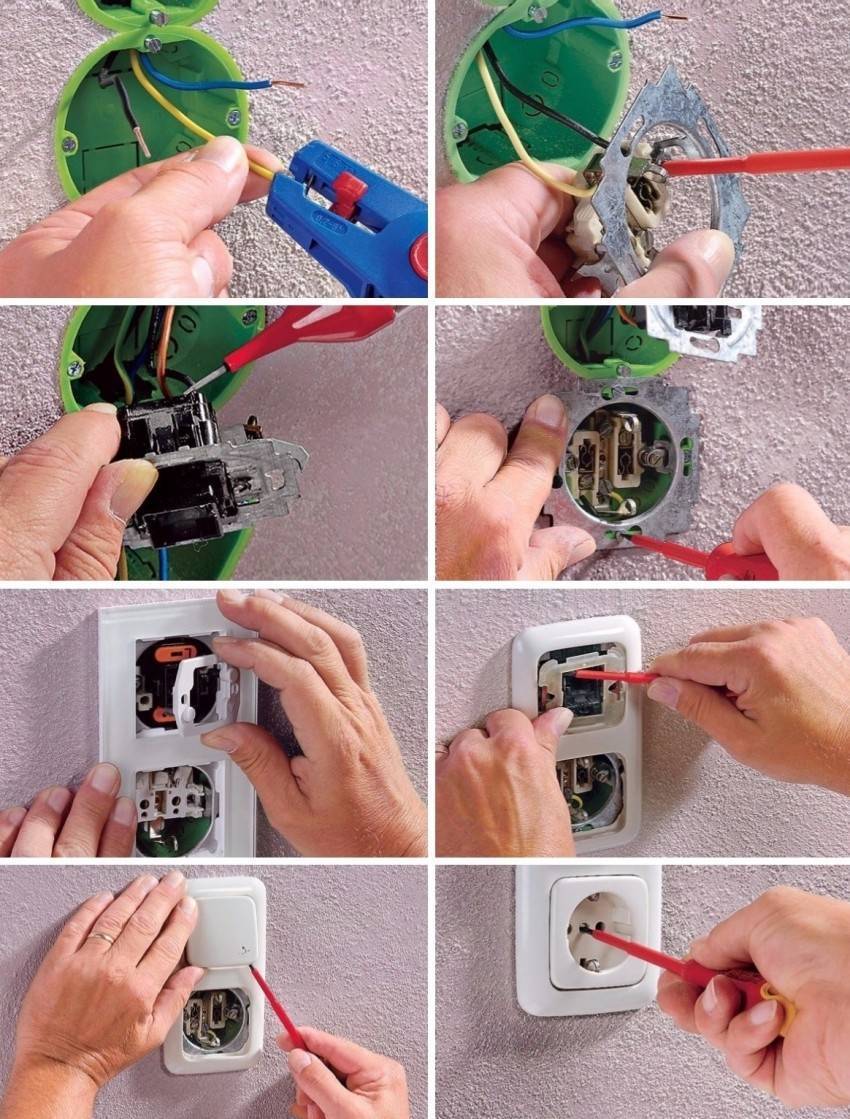

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Как правильно подключить выключатель света с подсветкой?

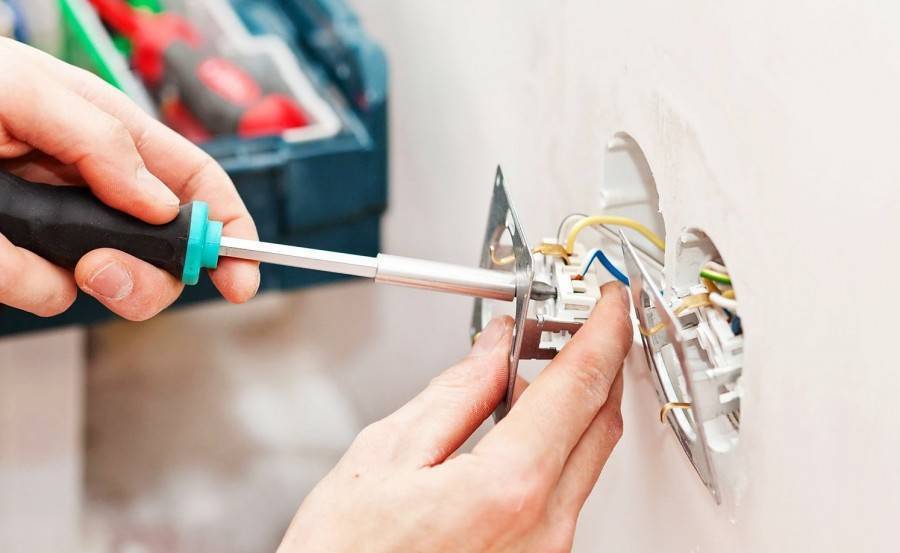

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Как правильно подключить выключатель света с подсветкой?

Как правильно подключить выключатель света с подсветкой?

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

Как правильно подключить выключатель света с подсветкой?

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Как правильно подключить выключатель света с подсветкой?

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Популярные статьи  Как согласовать перепланировку квартиры самостоятельно — краткое руководство

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

  1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
  2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
  3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
  4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
  5. Когда схема соединения была запомнена, провода отсоединяют.

Как правильно подключить выключатель света с подсветкой?
Схема выключателя с подсветкой

Переделанная схема Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Схемы подключения низковольтной RGB ленты на 12/24 Вольта

Правила подключения многоцветной светодиодной ленты не особо отличается от одноцветной. Однако между блоком питания и RGB-лентой всегда устанавливают контроллер, без него мы не сможем управлять цветами и программами освещения.

3.2. Несколько блоков и более 5 метров ленты (с RGB контроллером)

Также, как и в предыдущем случае мощности контроллера может не хватить, если нужно управлять длинным отрезком мощной и яркой ленты. Поэтому нужно подключать ленту через усилители, как показано на схеме ниже.

Ниже представлена самая популярная схема подключения многоцветной RGB ленты, если в цепи есть контроллер и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от них идет разводка проводов до ленты.

У RGB лент, как и у одноцветных моделей существует многозональное управление.

Во всех случаях сигнал с задающего контроллера на усилитель можно брать как напрямую от контроллера, так и с конца светодиодной ленты или от предыдущего усилителя.

Схема и принцип действия подсветки с использованием светодиода

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Вспомним школьный курс физики:

  • Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
  • Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко.

Подбираем резистор

  • схема выключателя с подсветкой на светодиоде;
  • индикатор включения в переносном удлинителе;
  • миниатюрный ночник;
  • подсветка для розетки.

Так выглядит подсветка светодиодом

  1. Перед началом монтажа схемы светодиода в выключателе убедитесь, что выключатель отключён от «фазы». Это можно сделать при помощи простой отвёртки-тестера.
  1. Проверьте качество изоляции всех соединительных контактов. Перемыкание оголенных проводов в лучшем случае выведет из строя схему подсветки, в худшем – проводку в квартире.
  1. При необходимости в пластиковой детали можно сделать монтажное отверстие светодиоду, чтобы тот равномерно освещал кнопку выключателя.
  1. Собираем получившуюся конструкцию и наслаждаемся результатом.

Читать далее: Септик из бетонных колец своими руками: схема и монтаж

Во время использования конденсатора происходят другие процессы. Его конструкция существенно отличается от вышеописанного варианта. Конденсаторы имеют две пластины из металла, которые делятся диэлектриками. Благодаря такому решению заряд может сохраняться длительное время. При этом его можно заряжать и разряжать. После таких манипуляций в цепи находится переменный ток.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
