Как просто извлечь обломанный болт из любой детали

Содержание

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

Спасибо за внимание!

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок.

Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями.

В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами.

Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Шесть способов открутить упрямый болт

Как просто извлечь обломанный болт из любой детали

Сколько было сказано про закисшие, неподатливые болты, сколько нервов было на них потрачено – не сосчитать! Иногда в откручивании упрямого болта или гайки помогал крепкий ключ и не менее крепкие выражения. Но когда силы иссякают, а словарный запас профессионального автослесаря подходит к концу, нужно прибегать к смекалке, она не подведет, если знать, что и как делать.

Давайте пробежимся по шестерке самых действенных способов открутить болт, если обычный ключ уже не помогает. От простого к сложному. Поехали!

Но прежде немного юмора, исключительно по теме, из сериала «Теория большого взрыва»

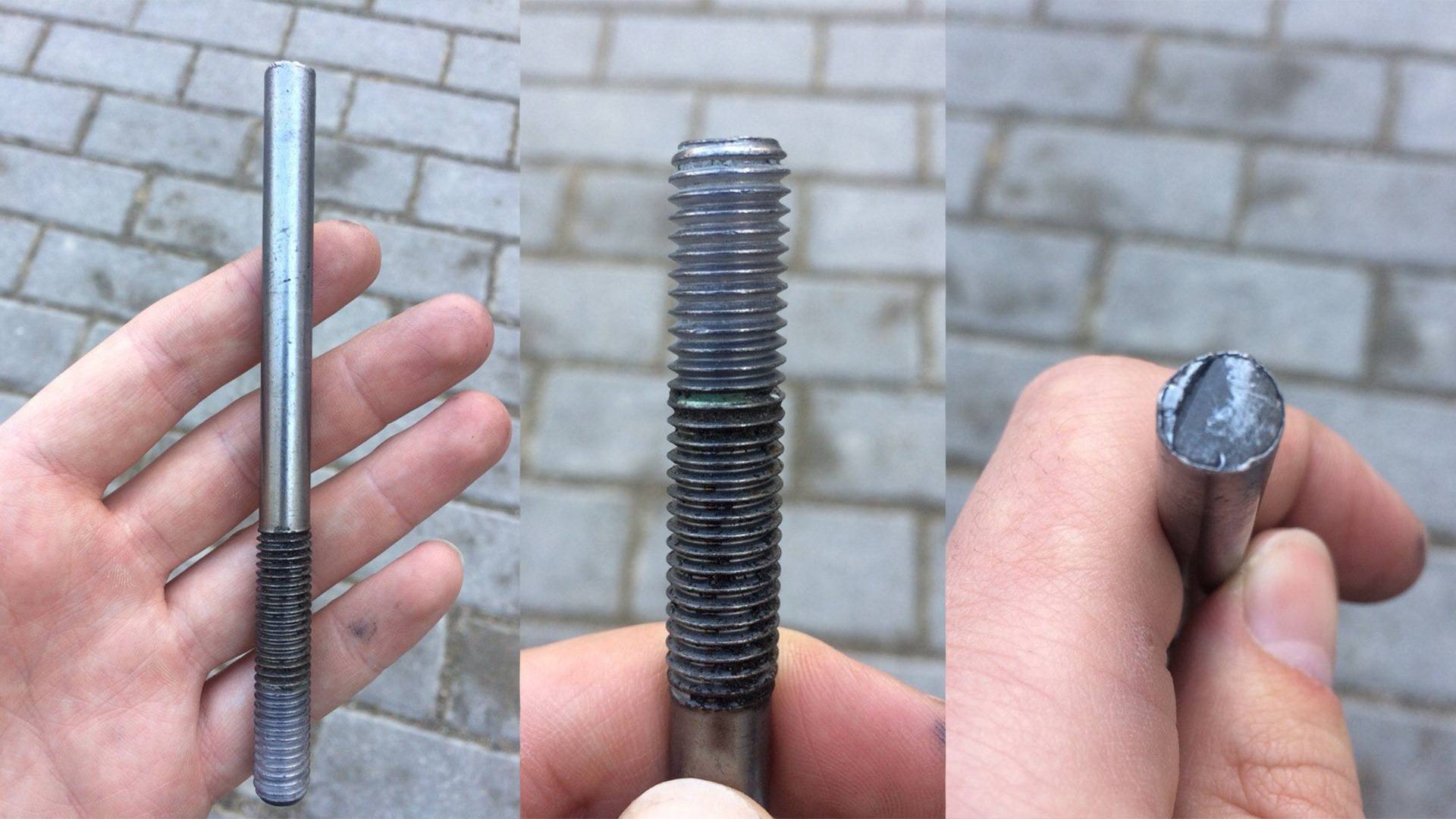

Как выкрутить сломанный болт, если обломок хоть немного выступает из изделия.

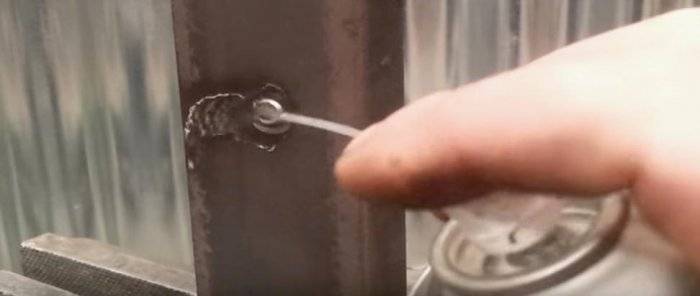

В любом случае, прежде чем что-то  делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки),  с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько  прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на  2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Способы разборки резьбовых соединений в домашних условиях

Существует целый набор народных способов того, как открутить прикипевшую гайку. Но с первого раза не всегда получается, приходится повозиться. Выкручивать заржавевший болтик не так-то просто. Но с опытом приходит и мастерство, когда ржавчина на крепеже уже не пугает. Универсального способа нет, каждый конкретный случай требует индивидуального подхода.

Популярные статьи  Надо ли выравнивать участок?

Разогрев

Этим способом любят пользоваться сантехники, у которых в бригаде всегда есть газосварщик. Проблемное соединение нагревают газовой горелкой. Гайка при этом за счет теплового расширения увеличивается в размерах. Ослабевает и резьба. Открутить метиз становится легче.

Но этот способ срабатывает не всегда. Тогда капризный узел продолжают нагревать дальше. По мере повышения температуры, когда вместе с гайкой нагревается и болт, ржавчина начинает выгорать, освобождая резьбу. Если старый крепеж предполагается использовать и дальше, откручивать его нужно только после того, как он остынет.

Эти методы, как показала жизнь, очень эффективные, но газовая горелка есть не у каждого домашнего мастера, поэтому приходится прибегать к другим методам. Например, выполнять нагрев с помощью паяльной лампы или строительного фена.

Обстукивание

Одним из самых старых способов является обстукивание резьбового соединения молотком. От ударов создается вибрация, способствующая растрескиванию и отслоению ржавчины. В запущенных случаях это вряд ли сработает, но если коррозионные процессы начались недавно, разобрать соединение вполне реально.

Сварка

Эффективным методом является приваривание к головке болта гайки более крупного размера. К примеру, если приржавевший метиз имеет резьбу М16, то гайка М24, прикрепленная к нему с помощью сварки, позволит взять для работы более мощный ключ и удлинитель. Усилие при этом за счет увеличения рычага прилагается менее значительное.

Сдергивание

Сдвинуть крепеж с места можно резким рывком ключа. Лучше при этом воспользоваться удлинителем. Если с первой попытки не получилось, пробуют движение в обратную сторону — на закручивание. Затем повторяют эти два действия.

Такой способ называется расшатыванием и в отдельных случаях помогает. Особенно, если предварительно смазать узел соответствующим средством и выдержать несколько часов.

Народные смазки и растворители

Чтобы облегчить себе работу по откручиванию прикипевших гаек и болтов, многие мастера используют различные химические жидкости. Предварительное смачивание проблемного узла значительно облегчает задачу.

Для этого можно использовать:

  • керосин;
  • бензин;
  • спирт;
  • йод;
  • столовый уксус;
  • очиститель карбюраторов;
  • тормозную жидкость;
  • средство WD-40.

Подойдет даже Кока-кола. Заржавевшее место смазывают жидкостью при помощи кисточки, но еще лучше — смочить средством тряпку и обмотать крепеж, оставив его минимум на два часа, лучше на сутки. Исключение составляет WD-40. Его просто распыляют из баллончика на ржавчину. Выдержав время, метиз пытаются открутить. В большинстве случаев, попытка бывает удачной.

Если результат отрицательный, можно применить любую кислоту. Для этого из пчелиного воска или пластилина вокруг ржавой гайки (болта) лепят чашечку высотой чуть больше метиза. Туда наливают кислоту и кладут кусочек цинка. Получается гальваническая пара. Кислота разрушает ржавчину, а цинк восстанавливает катионы железа.

Этот способ позволяет раскрутить узел, не повредив кислотой детали, но применим он только, если крепеж расположен вертикально в верхнем положении.

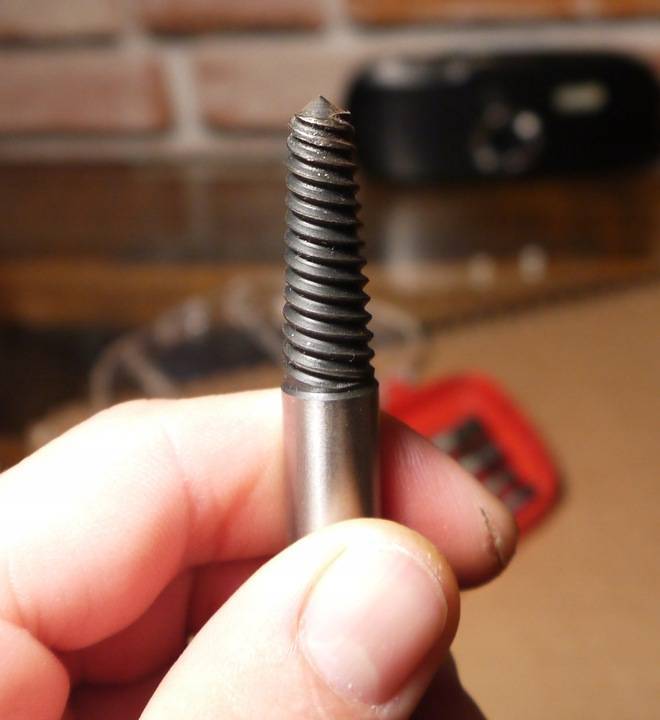

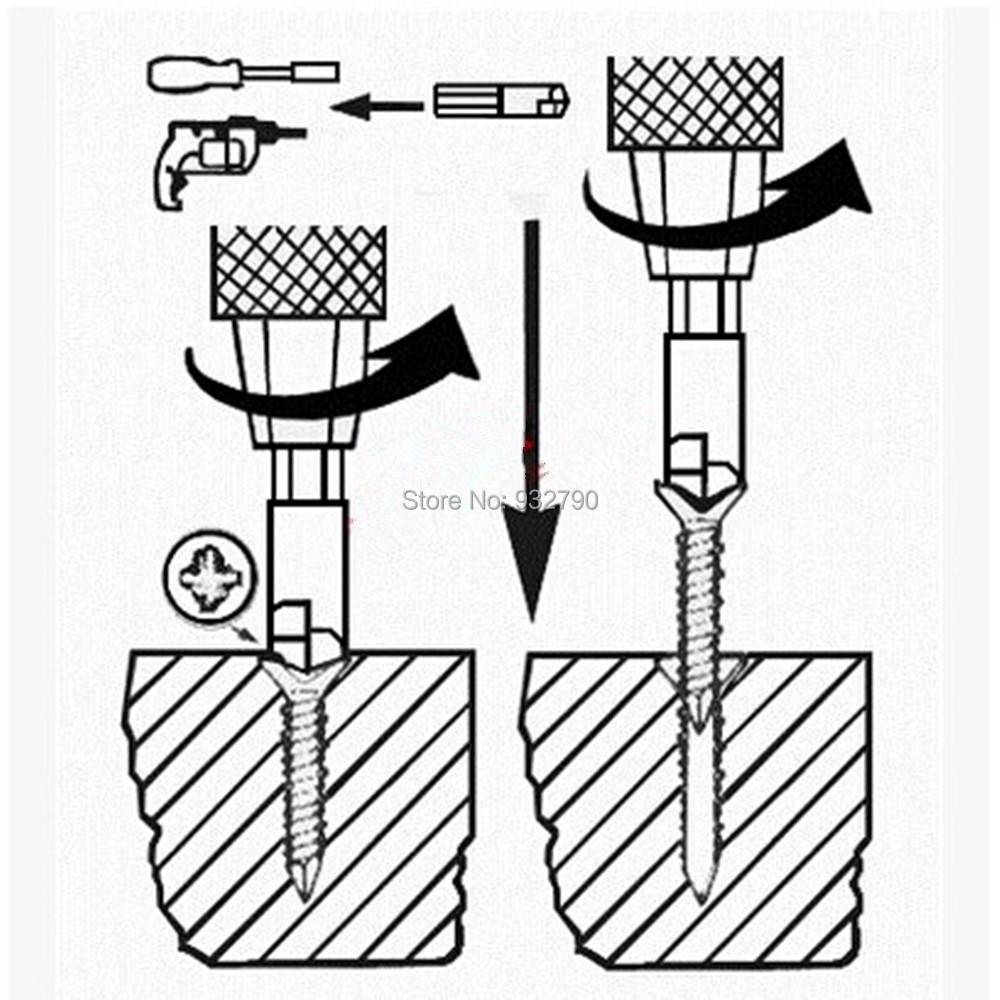

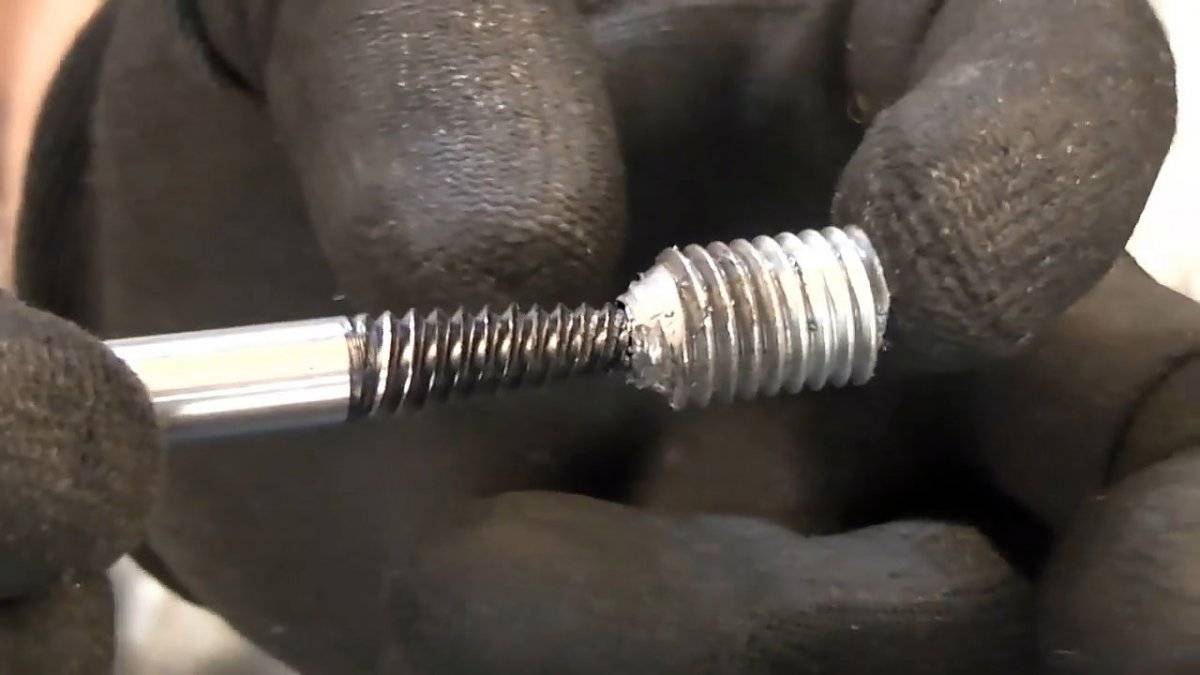

Использование экстрактора

Однако самый верный вариант, который поможет выкрутить сломанный болт, заключается в применении специального инструмента для данной операции. Его называют экстрактор, он продается в наборе инструментов разного диаметра. Внешне он похож на метчик, однако на нем отсутствуют продольные прорези и есть коническая насечка для нарезки.

Использовать экстрактор можно после того, как просверливается отверстие по центру с диаметром, что позволит заходить инструменту на несколько витков. Проверните его до упора, а потом и до полного выкручивания.

Итак, вот несколько способов выкручивания сломанных болтовых элементов. Каждый из них следует применять в зависимости от сложности поломки и наличия соответствующего инструментария. Но наиболее практичным и оптимальным вариантом является приобретение набора экстракторов. Они достаточно практичны и позволяют работать с болтовыми деталями различных размеров и с любыми типами резьб.

Обязательно следует производить обработку поверхностей, это избавит от лишнего контакта и загрязнений. Удачной работы по выкручиванию сломавшихся болтовых соединений, ибо от этого зависит полноценная работа всего механизма, в особенности это касается автомобилей! Подробнее о способах выкручивания отломившихся болтовых элементов можно узнать с помощью видео на специализированных сайтах или форумах!

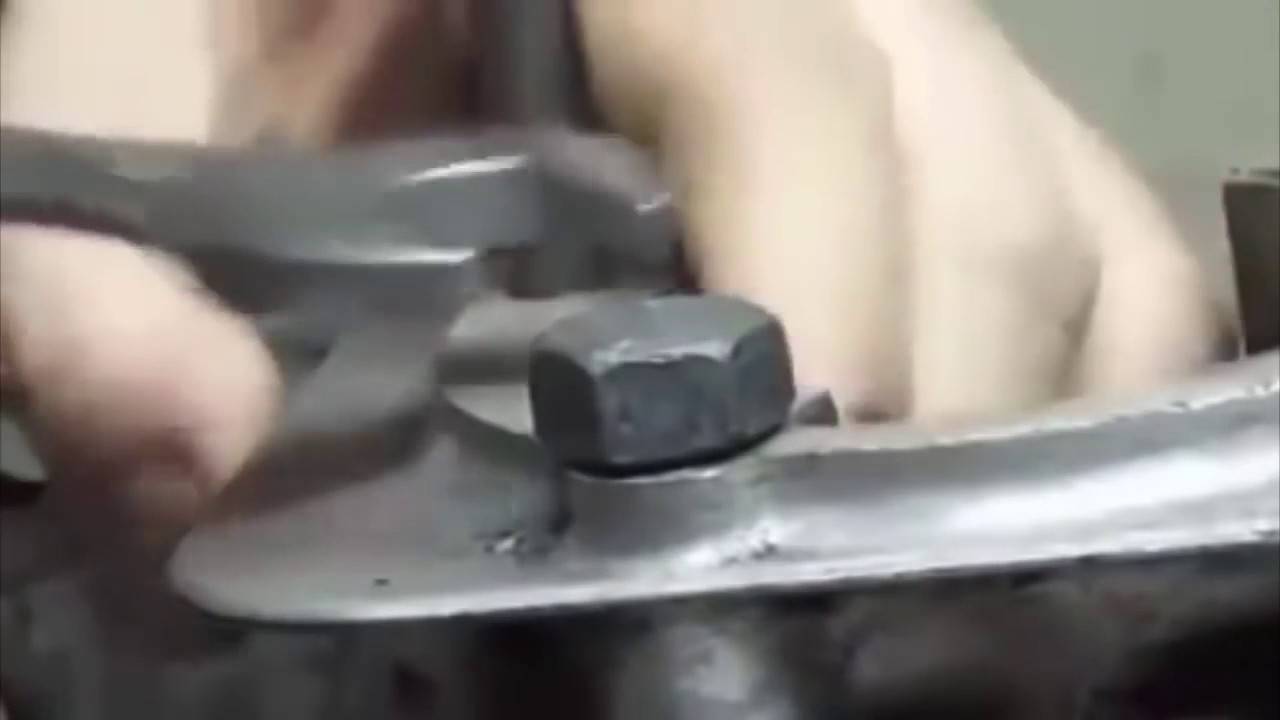

Привариваем гайку сваркой

Часто мастера наблюдают износ место соединения со шляпкой. В итоге болт обламывается, и вытащить его становится затруднительно.

Опираясь на инструкцию, описывающую как правильно выкручивать сломанный болт без шляпки, вам удастся справиться с этой проблемой быстро и без особых усилий. Чаще всего применяется способ приваривания гайки.

Для такой работы понадобится иметь под рукой сварочный аппарат, гайку, кусачки и мастерские навыки.

Посмотрите еще здесь!
  • Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)
  • Как выбирать газовый котел — лучшие модели и производители. Обзор современных котлов и варианты их применения (145 фото и видео)

  • Как выбрать раздвижные двери: комплектация раздвижной двери, система открывания створок, типы дверных систем. Инструкция с видео, как своими руками установить раздвижную дверь

Первый способ самый простой. Необходимо взять гайку, используя при этом кусачки. Затем прислоняем деталь к срезанному болту

Лучше, если детали будут совмещены друг с другом не посередине. Прикрепляем сваркой подготовленную гайку. Кусачками пытаемся открутить обломок болта.

Ещё один метод с применением сварочного аппарата. На смену гайки придет металлический штырь. Чтобы болт было легче выкрутить, штырь фиксируется под наклоном.

Сорвана резьба болта, поломалась шпилька или сломался болт в блоке ДВС: как выкрутить

Итак, болты и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей и марок авто.

В любом случае, частой ситуацией является такая, когда во время выкручивания болта мастер сорвал резьбу, сломал шпильку, обломал шляпку болта и т.д. Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, остатки болта нужно выкрутить, после чего шпильку или болт следует заменить.

Так или иначе, самой проблемной ситуацией является то, что болт может быть сломан заподлицо, то есть выкрутить его привычным способом или при помощи простых инструментов не представляется возможным. Другими словами, «тело» болта не выступает над поверхностью. В этом случае существует несколько способов решения проблемы, при этом наиболее распространенными являются:

  • высверливание болта;
  • выкручивание болта при помощи сварки;

Прежде всего, выбор того или иного способа зависит от некоторых условий. Если болт до поломки прокручивался, тогда главной задачей является «привязаться» к его телу, чтобы затем выкрутить остатки. Если же прокрутить болт невозможно, тогда необходимо аккуратно рассверливать остатки тела в отверстии. Давайте рассмотрим доступные способы более подробно.

Начнем с того, что для успешного результата необходимо знать, как выкрутить сорванный болт, а также выполнить ряд дополнительных работ перед выкручиванием.

  • На начальном этапе необходимо удалить грязь, остатки масла, ржавчину и т.д. с проблемного участка. Также обязательно следует нанести на резьбовое соединение специальное средство, чтобы болты «раскисли». Такой жидкостью могут особые очистители. Это составы, удаляющие и размягчающие ржавчину, грязь и т.д. Еще для этих целей вполне подойдет WD-40 или чистое масло.
  • Идем далее. Если обломок выступает выше резьбового отверстия, по нему также можно сделать несколько ударов молотком, болт дополнительно нагревается (например, при помощи паяльной лампы). Единственное, ударять по болту или греть его можно только в том случае, если от такого воздействия гарантированно не пострадают другие детали, элементы или само резьбовое отверстие.

Также в обломке, если тело выступает достаточно высоко, просверливается сквозное поперечное отверстие, в которое вставляется металлический стержень, гвоздь, отвертка и т.д. Затем получившийся рычаг позволяет выкручивать обломок при помощи подручных инструментов.

Часто тело болта не сильно выступает над поверхностью, то есть болт сломан почти заподлицо. Это усложняет процесс удаления остатков из резьбового отверстия. В таком случае хорошо помогает сварка. Чтобы реализовать задачу, необходимо подобрать похожий по диаметру болт со шляпкой, после чего нужно приварить его при помощи сварочного аппарата к телу обломка в резьбовом отверстии.

Далее ключом можно пробовать выкручивать обломок

При этом важно помнить, что сварка может оказаться хрупкой в месте соединения, так что слишком больших усилий прилагать не стоит. Добавим, что кроме сварки иногда для подобных случаев используются специальные типы клея

При этом данный способ не имеет широкого распространения, так как данные виды клея под рукой имеются далеко не всегда, а также некоторые сомнения вызывает надежность фиксации при помощи подобных средств.

Самым сложным случаем принято считать сломанный болт, который обломался, например, заподлицо с поверхностью или даже ниже. Часто с такой ситуацией можно столкнуться, когда обламывается болт в блоке двигателя. В этом случае описанные выше способы срабатывают не всегда. Чтобы решить задачу, необходимо знать, как выкрутить обломки из отверстия, высверлить болт из блока двигателя автомобиля и т.п.

Популярные статьи  Отделка стен ПВХ панелями

Прежде всего, необходимо подготовить дрель и набор с тонкими сверлами

Обратите внимание, без определенных навыков выполнять такую работу не рекомендуется. Главной задачей является необходимость просверлить несколько небольших отверстий в теле болта

Делается это так, чтобы затем появилась возможность соединить эти мелкие отверстия в одно большое. Далее в отверстие вставляется отвертка, после чего обломки выкручиваются.

Выкручивание сломанного болта при помощи другого

Минус только в том, что для выполнения задачи требуется дрель, а она далеко не всегда есть под рукой, и придется потратить один новый метиз. Поэтому имеет смысл рассмотреть более легкие в реализации и универсальные в бытовом плане решения, а это отложить про запас, на тот случай, когда не будет другого выхода.

Керн и молоток

Подходящий выбор тогда, когда сорвало шляпку или если дефект обнаружился в самом начале резьбы, и под рукой нет отвертки. Посмотрите, наконечник приспособления для нанесения разметки острый и поэтому замечательно подходит для деформации среза. Несколько легких ударов, и вот поверхность уже перестала быть ровной, за нее уже можно зацепиться плоскогубцами и выдернуть застрявшее тело.

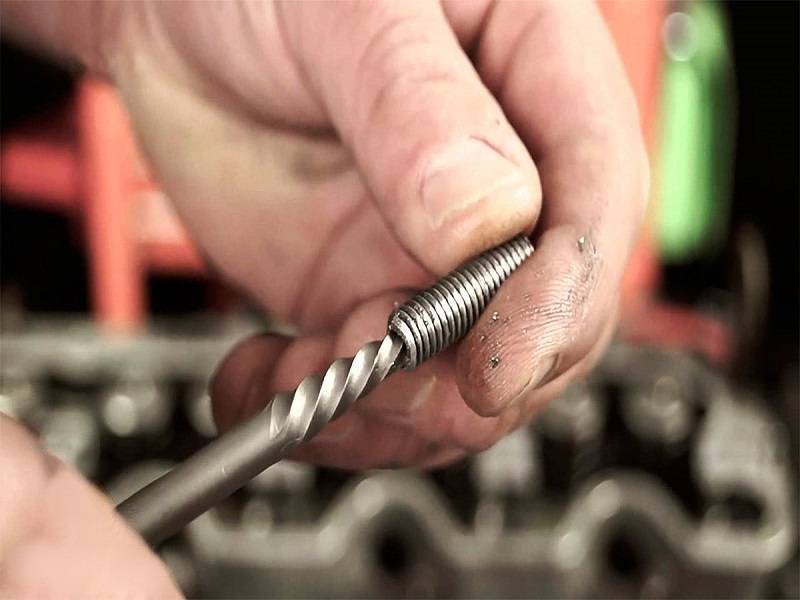

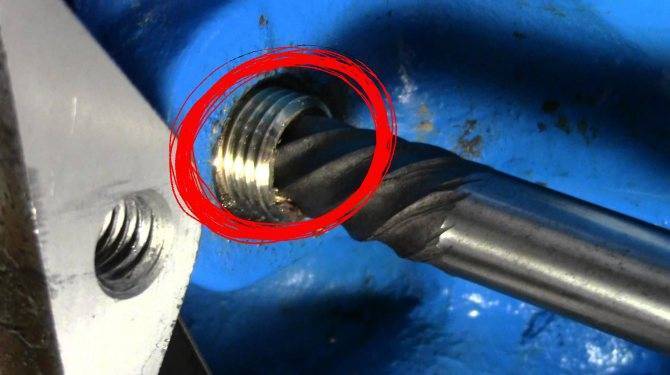

Вывинтить шпильку экстрактором

Итак, у вас залом болта, как выкрутить его, пользуясь данным устройством:

  1. Залить место контакта смазкой или, если соединение застарело и прикипело, растворителем ржавчины.

  2. Выполнить отверстие (того же диаметра, что и поврежденный крепеж), используя в качестве направляющей одну из идущих в комплекте трубок.

  3. Вбить стержень до глубины заклинивания.

  4. Извлечь элемент инструмента вместе с остатками тела, пользуясь гаечным ключом.

После этого нужно лишь положить изношенный метиз на твердую поверхность и несколько раз легонько ударить по нему, чтобы ослабить силу контакта и снять его с рабочей части инструмента.

Методика того, как открутить заломыш экстрактором, может несколько отличаться в зависимости от того, где именно крепеж угораздило обломаться:

  • Выше/ниже корпуса двигателя (или другого функционального узла) – необходимо установить направляющую, высверлить отверстие, забить в него стержень, достать поврежденный элемент.

  • Вровень с поверхностью – следует использовать еще и кернер, для центрирования; а когда наметите точку для расположения втулки, останется лишь повторить вышеназванные операции.

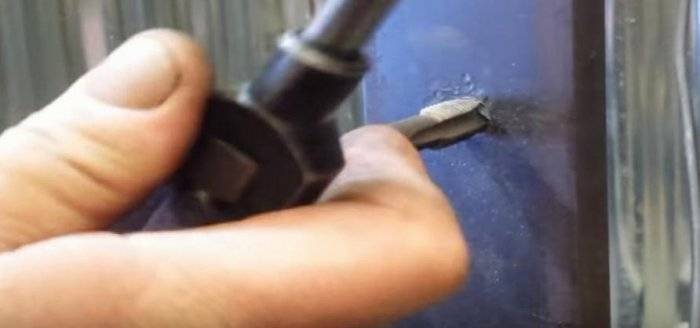

Высверлить тело

  • Дрель по металлу с набором насадок.

  • Отвертки с разными жалами.

  • Напильник трехгранный

  • Надежные плоскогубцы или, еще лучше, газовый ключ.

  • Метчик.

  • Несколько надфилей различных форм и размеров.

Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.

  1. Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.

  2. Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.

  3. Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.

  4. Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.

Должно получиться, но как вывернуть и снять, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.

Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.

Полезные рекомендации

Чтобы процесс выкручивания застрявших крепёжных элементов оказался максимально быстрым и эффективным, нужно соблюдать определённые правила.

  • Всегда необходимо использовать масло для резки, чтобы существенно увеличить сроки эксплуатации экстракторов.
  • Чтобы проще было извлекать застрявший шуруп или болт, достаточно перед использованием экстрактора немного нагреть застрявшее изделие.
  • Применение сверл с обратной резьбой намного упрощает процесс выкручивания застрявших обломков.
  • Если у застрявшей детали была сорвана резьба, то для её выкручивания лучше всего использовать ключ на шесть граней.
  • Прежде чем приступить к работе, лучше всего вначале смазать обломанную деталь любым смазывающим средством, например, растворителем или маслом.
  • При использовании дрели с обратным вращением можно вытянуть застрявшую деталь без экстрактора. Однако данный вариант может и не сработать, поэтому если нет уверенности, что всё пройдёт гладко, лучше не рисковать и сразу использовать экстрактор. В противном случае можно существенно ухудшить ситуацию.
  • При работе с экстрактором рекомендуется всегда одевать защитные очки. Обусловлено это тем, что при работе с металлом экстрактор может повредиться или сломаться, а части поломанного инструмента разлететься в разные стороны и попасть в глаза.
  • В том случае, если вытянуть поломанный элемент всё же не удалось, придётся заново делать отверстие большего диаметра и нарезать резьбу.
  • Если использовать молоток и керн, то можно немного сдвинуть застрявшую деталь, а затем вытянуть. Для этого нужно разместить слесарное керно под углом ровно в 45 градусов прямо у основания поломанной детали. После этого по кругу, в четырёх разных местах, отбить молотком (против часовой стрелки). Если делать всё правильно, деталь должна расшататься и спокойно вытянуться.

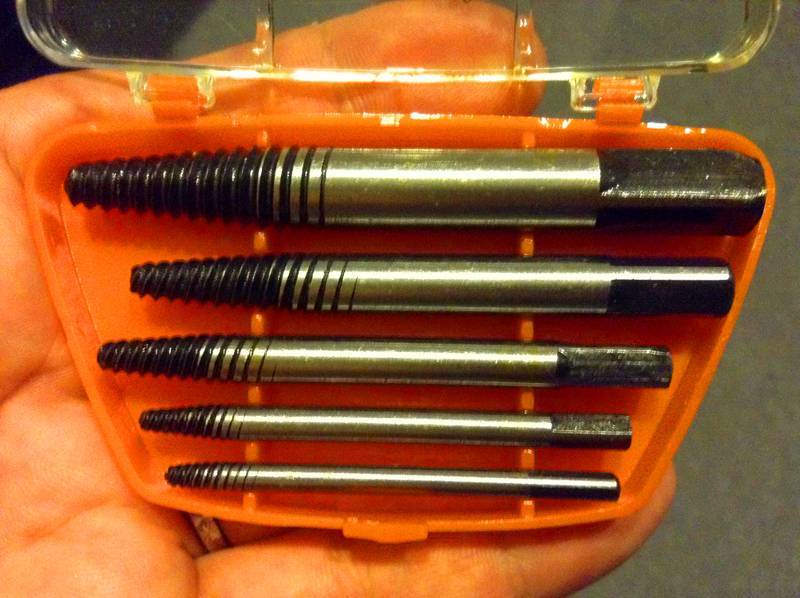

Экстрактор болтов — действительно удобный инструмент, превосходно справляющийся с металлическими метизами, болтами, шурупами и шпильками. Однако он может работать только в совокупности с дрелью или хотя бы шуруповёртом. Сам по себе экстрактор не поможет вытянуть застрявшую деталь.

Как просто извлечь обломанный болт из любой детали

В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части, кузовные панели и т.д. При этом снятие составных частей двигателя, навесного оборудования и подвески зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.

Если к этому добавить перепады температуры в подкапотном пространстве, замасливание, скопление пыли, грязи и других отложений, становится понятно, что выкручивание различных болтов и других крепежей является не только ответственной и трудоемкой, но и зачастую сложной задачей. В этой статье мы поговорим о том, что можно сделать, если шпилька или болт сломался, а также как выкрутить сломанный болт.

Читайте в этой статье

Практический совет: сломался болт ГБЦ, обломок остался в блоке — что делать?

Случается такое крайне редко, но вдруг кому-то не повезет и этот совет поможет. Возникает вопрос — что делать, как достать? Мастеровые, расточники, сверловщики и др.спецы браться не хотят, отбрехиваются.. Оно и понятно, т.к. засверливаться тут — тяжелый вариант по нескольким причинам: — болт из высокопрочной стали, крайне плохо сверлится — нифига не видно, обломок сидит глубоко, да и длина у него большая (около 50мм) — сверло 100% поплывет в сторону — если резьбу придется поправлять — опять проблема, резьба не очень популярная, стандарт UNF 7/16″х1.27

Есть довольно простой способ справиться самому, помогает уже не первый раз. Вот опять нарвались на такую ситуацию — при откручивании болтов ГБЦ на EZ30 один сразу щелкнул и вывалился. Самое паскудное — отламывается глубоко в блоке (20мм от плоскости) и ничем туда не залезешь.

Готовим инструмент — длинный тонкий керн (мне нравиться пользоваться удлиненным гаечным метчиком М6), центровочное сверло или просто хорошее сверло небольшого калибра (желательно заводской заточки), дрель/шуруповерт с реверсом, продувочный пистолет, сверло по металлу 5-7мм, наждак.

Немного вэдэшим обломок, керним его как можно ближе к центру, центр.сверлом аккуратно делаем неглубокую лунку

Очень важно — если обломок стронется и начнет заворачиваться, лучше сразу пропустить этот момент, чтобы обломыш не встал колом, упершись в дно. Стружку сразу выдувать нах;) Заправляем на наждаке сверло по металлу «в обратную сторону», чтобы оно пыталось сверлить против часовой стрелки. Заправить надо что-то типа «перышком», так заправлены сверла по точечной сварке, главное чтобы была центрующая пипка и острые края на «ленточке»

Интересно, но у тех, кто ни разу не точил сверла, завернуть сверло против шерсти получается нараздва, а я постоянно туплю, пытаясь заточить его правильно;)

Заправить надо что-то типа «перышком», так заправлены сверла по точечной сварке, главное чтобы была центрующая пипка и острые края на «ленточке». Интересно, но у тех, кто ни разу не точил сверла, завернуть сверло против шерсти получается нараздва, а я постоянно туплю, пытаясь заточить его правильно;)

Популярные статьи  Что лучше: паркетная доска или ламинат?

Включаем на дрели реверс и вперед.. малыми оборотами, немного прижимая своим весом и наблюдая в дырочку. Постоянно продувать воздухом, чтобы стружка не мешалась. Рано или поздно почуствуется момент зацепа и сверло полезет вверх с обломком, тут можно немного поддать газку;)

А ломается он, я так думаю, или из-за превышения момента при сборке или закрутили его на сухую.

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Как просто извлечь обломанный болт из любой деталиЛучше для начала сесть и успокоиться – нервное состояние только усугубит проблему ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

  1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
  2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

Как просто извлечь обломанный болт из любой деталиПри помощи таких приспособлений и нарезается внутренняя резьба  ФОТО: castle.pri.ee

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

  • Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
  • Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
  • Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Шесть способов открутить упрямый болт

Как просто извлечь обломанный болт из любой детали

Сколько было сказано про закисшие, неподатливые болты, сколько нервов было на них потрачено – не сосчитать! Иногда в откручивании упрямого болта или гайки помогал крепкий ключ и не менее крепкие выражения. Но когда силы иссякают, а словарный запас профессионального автослесаря подходит к концу, нужно прибегать к смекалке, она не подведет, если знать, что и как делать.

Давайте пробежимся по шестерке самых действенных способов открутить болт, если обычный ключ уже не помогает. От простого к сложному. Поехали!

Но прежде немного юмора, исключительно по теме, из сериала «Теория большого взрыва»

Вывод: как выкрутить сломанную шпильку

Если снаружи нет даже нескольких миллиметров шпильки, вытащить ее из блока реально несколькими способами: путем наваривания нескольких сантиметров изделия. Когда у вас будет выступ, вы сможете его задеть и попытаться выкрутить с помощью специальных инструментов; с применением экстрактора. По своей конфигурации он напоминает метчик. После выравнивания напильником и высверливания берем инструмент и постепенно выкручиваем шпильку; экстрактор можно также использовать по левой резьбе шпильки. В результате образуется обломок, который можно будет выкрутить; высверливать середину шпильки. Когда стенки будут тонкими, просто извлеките остатки материала из отверстия.

Чтобы понять, как выкрутить шпильку, нужно начинать с простых методов. Если они не срабатывают, тогда уже переходить к более радикальным способам

Всегда существуют риски повреждения блока, поэтому важно придерживаться правил. Мы собрали для вас полезную информацию, как выкрутить шпильку. Найти правильное решение можно только при оценке всех существующих факторов

Исходите из конкретной ситуации, чтобы с минимальными затратами денег и сил выкрутить шпильку

Найти правильное решение можно только при оценке всех существующих факторов. Исходите из конкретной ситуации, чтобы с минимальными затратами денег и сил выкрутить шпильку.

При высверливании можете экспериментировать с количеством оборотов дрели. Чередуйте обороты, чтобы послаблять резьбу и вывернуть шпильку. Подберите сверло с левым направлением, которое поможет расшатать остатки шпильки и вынуть их из резьбового гнезда. Сверление проделывают в несколько проходов, начиная с маленького диаметра, и постепенно его увеличивая.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
