Собственноручный монтаж водяного отопления: нюансы и подводные камни

Проблемой такого монтажа может стать неправильный подбор диаметров труб, производительности и мощности насосов. Но основная задача – выбор материала для магистрали. Оптимальным будет использование полимерных изделий, а точнее металлопластика. Он долговечен и прост в монтаже (научиться паять несложно). Еще один довод в пользу пластика – монтаж, который не сопряжен с электро- или газосваркой. В деревянном доме такие работы опасны – появляется возможность возгорания из-за незамеченной окалины.

Полезно знать! Чем меньше диаметр труб магистрали, тем лучше отопление с принудительной циркуляцией и хуже с естественной. Качество обогрева помещений будет зависеть от правильности расчетов размера трубы.
Думаете это страшный сон сантехника? Ан нет, все это можно смонтировать самостоятельно

Тепловые насосы с каждым годом все больше появляются в современных домах

В мире уже накоплен немалый опыт использования тепловых насосов, что позволяет сказать о преимуществах такого способа отопления:

  • Тепловые насосы – самый экологичный и безопасный способ получения энергии из окружающей среды, использующий полностью возобновляемые природные источники.
  • В летнее время эти агрегаты могут использоваться для кондиционирования – сбрасывая избыточное тепло из дома во внешнюю среду.
  • Тепловые насосы работают бесшумно, для них не требуется отдельных помещений, дымоходов, запасов топлива.

Главным и, пожалуй, единственным недостатком, определяющим малое использование тепловых насосов на территории бывшего СССР – это высокая стоимость оборудования и монтажа, которая может не окупиться за весь срок службы этих агрегатов. Пока затраты на установку и эксплуатацию тепловых насосов не сравняются с газовыми котлами, говорить об их широком внедрении преждевременно. Это когда-нибудь произойдет, но когда неизвестно, так как газовое лобби в России еще достаточно сильное.

Расчет и проектирование системы отопления частного дома

После того как хозяин частного дома определился с тем, какой вид топлива он будет использовать, необходимо выбрать именно ту систему отопления, которая будет предпочтительна него. Что при этом надо учесть?

  • Если в месте расположения дома очень часто происходит отключение или перебои с электроэнергией, то наиболее предпочтительны будут печи, камины, энергонезависимые твердотопливные или газовые котлы. Система отопления при этом должна быть с естественной циркуляцией теплоносителя. Если есть аварийный бензиновый или дизельный генератор, то можно проектировать более современную систему отопления.
  • Если к дому подведена газовая магистраль, то однозначный выбор – это газовый котел с двухтрубной водяной системой отопления с принудительной циркуляцией. Эти системы отлично себя зарекомендовали, легко проектируются, монтируются, управляются и ремонтируются. Если подвод газа планируется в ближайшей перспективе, то можно первое время обойтись электрокотлом, его в дальнейшем лучше оставить в системе в качестве резервного.

Отопление в частном доме: схемы + пошаговая инструкция

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

  • Газовые, работающие на природном или сжиженном газе.
  • Электрические.
  • Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
  • Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Основные схемы разводки

Для стабильного функционирования системы в целом применяют несколько схем установки элементов отопления частного дома. Существующие схемы включают в себя:

  • Ленинградка.
  • Однотрубный, двухтрубный способы.
  • Лучевая/коллекторная.
  • Тёплый пол.

Ленинградка

Пример однотрубной системы отопления

Первый способ под названием «ленинградский» считается самым простым, надёжным и доступным вариантом отопления любого жилья. Название пошло от места первого применения, города на Неве. Это альтернативный вариант дешёвого и надёжного отопления в условиях экономии материалов. Отопление Ленинградка нельзя назвать экономичным, в виду того, что система является однотрубной и сложно поддается регулировки. Довольно просто реализуется своими руками.

Основу схемы составляет последовательное подключение всех радиаторов в одном трубопроводе, где будет циркулировать вода. Пройдя весь цикл (круг) вода из дальнего радиатора, уже остывшая, возвращается сразу в центральный нагревательный контур (котёл). Таким образом, однотрубная схема отопления частного дома «ленинградки» позволяет осуществлять циркуляцию естественным путём, согласно законам физики. А простота конструкции, с наличием малого количества элементов разводки, труб, переходников, метизов, делает её экономным вариантом.

Однотрубная и двухтрубная система

Отопление в частном доме: схемы + пошаговая инструкция

Типовая разводка однотрубной системы отопления

Однотрубный способ подключения, работает с использованием одной трубы. Главное преимущество — это минимизация материалов, а значит и затрат на приобретение. Подача горячей и остывшей воды осуществляется по однотрубному контуру. Минусом данного способа, является постепенное, каскадное охлаждение теплоносителя при проходе каждого радиатора отопления. Поэтому для увеличения тепла приходится устанавливать дополнительные батареи.

Двухтрубный вариант отопления дома предусматривает подачу горячей воды в радиаторы, а возврат остывшей из последней батареи, осуществляется по другой трубе. Такой способ существенно увеличивает качество отопления в помещении, позволяет поддерживать во всех радиаторах постоянно горячую воду. Без эффекта постепенного остывания. Явный минус — это увеличение метража материала (труб), усложнение интеграции двухтрубной системы своими руками при монтаже.

Лучевая разводка

Схема лучевой системы отопления

В последнее время популярным способом считается установка лучевой/коллекторной разводки отопления частного дома. Коллектор играет роль распределителя, в котором установлены две своеобразные «гребёнки». В одну поступает горячая вода и распределяется далее по системе. В другую гребёнку возвращается остывшая вода, и направляется обратно для нагрева. При таком способе радиаторы подключаются параллельно. Способ требует обязательного применения циркуляционного насоса. Очевидным плюсом считается возможность управления микроклиматом в доме из одного места.

Теплый пол

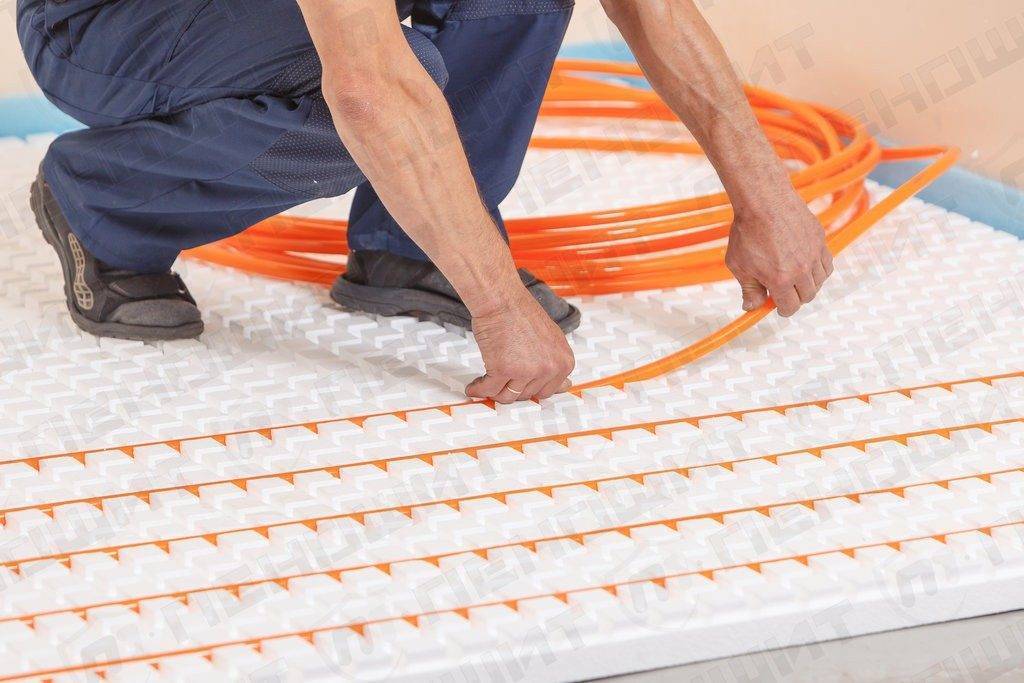

Отопление в частном доме: схемы + пошаговая инструкцияТёплый пол можно назвать «родственником» коллекторного варианта. Так как установка того и другого должна проводиться в процессе строительства или ремонта. Разводка обоих вариантов предусматривает монтаж труб в стяжку пола. Тёплый пол предназначен для обогрева стяжки самого пола и считается основным вариантом обогрева. Согласно методу установки тёплый пол может быть водяного типа, инфракрасный тёплый пол, с применением электрических обогревателей.

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

Популярные статьи  Идеальные стены: как проверить мастеров и как подготовить стены под покраску своими руками

  • V = e x C / (1 — Po/Pmax) x k,
  • Где e – коэффициент температурного расширения теплоносителя,
  • Po – величина давления в пустом баке,
  • C – суммарный объем теплоносителя в системе,
  • Pmax – максимальное давление в контуре,
  • k – коэффициент заполнения бака.

Виды водяных систем отопления

Перед тем как сделать отопление в частном доме, во избежание ошибок при монтаже, нужно понимать принцип его работы. Он основан на перемещении нагретой жидкости по трубам. На пути следования она отдает тепло в помещение. Система может быть устроена различной конфигурации. Рассмотрим подробно устройство каждой.

Организация системы отопления

Система водяная «Теплый пол»

Устройство теплого пола может быть выполнено как в качестве дополнения к батареям, так и самостоятельной.

Комбинированная система теплого пола с радиатором

Основное достоинство такой конфигурации – возможность установки различных температурных режимов для каждого этажа, так как холодный воздух поднимается, теплый остается внизу.

В системе можно понижать температуру до +55°С, что рекомендовано проектными нормативами. Трубная разводка устраивается по всей площади пола, это эффективно для равномерного прогрева комнаты.

К основным минусам теплых полов относят:

  • сложность монтажа;
  • возможность устройства только на этапе строительства;
  • сложность во время проведения ремонта.

Подключение теплого полатеплый пол водяной

Плинтусные системы отопления

Они прекрасно заменяют привычные радиаторы и систему теплого пола. Трубы монтируют на уровне плинтусов, обогрев помещения происходит последовательно. Производители предлагают разнообразные оттенки труб для установки «под плинтус», можно подобрать цвет под интерьер или разнообразить его.

Монтаж плинтусной системытеплый плинтус водяной

Радиаторные

Радиаторы – это более привычная система. Производители выпускают интересные модели как по конфигурации, так и по стоимости.Можно выбрать вполне бюджетное изделие. В настоящее время радиаторы производят из:

  • чугуна:
  • стали;
  • алюминия.

Алюминиевый радиатор в интерьере

Система отопления одноэтажного дома с естественной циркуляцией

Естественная циркуляция теплоносителя возможна только в одноэтажных домах. Жидкость в горячем и охлажденном состоянии имеет разные плотности. На их разнице происходит движение потоков. Теплый теплоноситель поднимается, охлажденный – течет вниз.Движение потоков непрерывное.

Основное достоинство системы – простой и доступный монтаж. Кроме того, система отопления может работать без насоса, что значительно экономит средства.

К недостаткам относят монтаж труб под определенным уклоном. Необходимо четко при установке придерживаться расчетных параметров. Кроме того, необходимо устанавливать расширительный бак на чердаке или кровле.

Сравнение систем с естественной и искусственной циркуляцией

Системы с принудительной циркуляцией теплоносителя

Принудительная передача теплоносителя происходит благодаря насосному оборудованию. Это более эффективная система, благодаря которой подогретая жидкость достигает самых удаленных точек

Это важно для 2-хи более этажных домов. Эффективность такой системы на треть выше, чем естественная

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж. Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости.

К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.

Схема подключения насоса

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Наладка системы отопления

После заполнения системы нужно пройти по всем радиаторам и спустить воздух через краны Маевского: открываем кран Маевского, сперва выходит воздух, потом кран «плюётся» воздухом с водой… когда потекла только вода, значит, радиатор водой заполнился, кран Маевского закрываем. И так по всем радиаторам.

Скорей всего давление после манипуляций с радиаторами упадёт, поэтому вновь подпитываем систему до рабочего давления. Если есть второй этаж, таким же образом спускаем воздух из его радиаторов. И — подпитываем систему до рабочего давления.

Стравливаем воздух из циркуляционного насоса. У насоса есть винт, его нужно приоткрутить отвёрткой с широким шлицем. Сначала, как из радиаторов, будет выходить воздух, а потом тонкой струйкой вода. После этого винт закрутить. Проверить давление, при необходимости долить теплоноситель.

Важно! Прежде чем идти дальше, прислушайтесь, работает ли насос. Бывает, что он не работает, потому что закис его ротор

Выключаем насос и исправляем, для чего нужно: 1) выкрутить винт в центре двигателя насоса; 2) внутри, на торце ротора, есть шлиц, в него вставляем отвёртку и поворачиваем ротор; 3) вкручиваем винт на место. Снова всключем насос, он просто обязан теперь работать.

На 10-15 минут. Причём, после 1…2 минут работы снова приоткручиваем винт на насосе, если идёт вода – всё в порядке. При включении насоса будет слышно, что из воздухоотводчиков опять пошёл воздух, это тоже нормально. И давление упадёт, а мы систему подпитаем до нужных нам 1.5 атм.

Популярные статьи  Инструменты и оборудование

Пока насос работает, проходим по всем кранам Маевского и проверяем наличиеотсутствие воздуха в радиаторах. И снова питаем систему до нужного давления.

Теперь верим (пока только верим), что система теплоносителем заполнена полностью (но не очень обольщаемся, воздух может выходить из системы ещё до 3-х недель и даже до месяца, особенно, если имеет место водяной теплый пол; из тёплых полов воздух выходить будет сам через воздухоотводчики на коллекторах).

Выбор монтажа отопительного котла

Выбор котла также играет ключевую роль. Выбирать приходится среди электрических, газовых котлов, конструкций, работающих на жидком либо на твердом топливе.

Случается, что своими руками делают электрическое отопление. Средств, в данном случае, придётся затратить намного больше, но выгоду усматривают в бесперебойной подаче электроэнергии и в отсутствии необходимости постоянно проводить подачу топлива.

  • Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)

  • Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)

  • Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

Схемы с разной подводкой теплоносителя к радиаторам

В зависимости от положения стояков подвода воды к батареям различают вертикальную и горизонтальную разводку. В частных одноэтажных домах используется горизонтальная схема разводки. Трубы подвода и отводы воды при монтаже удачно можно вписать в интерьер, спрятать в ниши или под пол.

Ток горячей и охлажденной воды в системе обогрева частного дома может быть смонтирован с помощью одной или двух труб. У каждого варианта есть нюансы типа разводки, положительные стороны и недостатки.

Однотрубная схема

Это более простой в установке и дешевый вариант. Система обогрева с одной трубой представляет собой кольцо с установленными радиаторами. Теплая вода двигается по периметру, возвращается в итоге в котел. Теплоноситель отдает по несколько градусов тепла каждому радиатору. Значит, чем дальше расположен отопительный прибор от котла, тем ниже температура воды и способность обогреть помещение. Можно увеличить подогрев воды. На это потребуется больший расход топлива. Установка циркуляционного насоса поможет двигаться воде с большей скоростью и равномерно распределить тепло. Оптимальным решением при такой схеме станет увеличение количества секций последних батарей в магистрали.

Радиаторы подключаются обычно через байпас (обходную трубу), что позволят отключить любой из них без остановки движения теплоносителя. Система не предусматривает установку фитингов и кранов, что минимизирует риск аварий.

Преимущества схемы:

  • минимизация периметра труб;
  • экономия на элементах системы;
  • быстрота, простота установки.

Двухтрубная схема

Монтаж отопления в частном доме с помощью двух труб работает более эффективно. При такой схеме каждый радиатор имеет отдельный подвод теплоносителя от тепловой магистрали, но при этом тепловая магистраль, так же как и в предыдущем случае, является единой для всей системы. Отличием является то, что радиаторы включаются в системы параллельно, а не последовательно.

Магистраль обратного тока у системы одна – от каждой батареи отходит отдельная труба для вывода теплоносителя.

Предлагаем посмотреть подробное видео о нюансах монтажа двухтрубной системы отопления в доме:

Лучевая система

Коллекторная лучевая система предусматривает установку коллектора, через который теплоноситель распределяется по всей системе. К каждой отопительной батарее идут свои трубы подвода теплового носителя и его отвода напрямую от котла. Каждый контур отсекается запорной арматурой. Это упрощает использование системы и ремонт. Не отключая всю систему, можно отремонтировать отдельный контур или радиатор.

Из минусов – значительные расходы на материалы. Понадобится запорная арматура, трубы, приборы регулировки, контролирующие датчики.

Лучевая схема с распределителем работает при хорошем давлении в трубе, созданным циркуляционным насосом.

Коллектор равномерно распределяет поток теплоносителя. Прибор состоит из двух гребенок. В одну поступает из котла горячая вода. Другая гребенка собирает охлажденную воду и направляет ее обратно в котел. Как рассчитать отопление в частном доме при такой схеме?

Расчет параметров, составление проекта, регулирование мощности в процессе использования облегчается за счет подключения радиаторов параллельно. Это обеспечивает минимальную разницу температур воды по периметру контура. Управление системой осуществляется из одного места с установленными индикаторами, кранами, насосами и вентилями.

Монтаж лучевой системы – самый дорогой по общей стоимости составляющих, требует определенной квалификации. Составлять проект и устанавливать отопление по лучевой схеме следует при строительстве или генеральном ремонте. Это связано с тем, что трубы монтируются в стяжку пола.

Современные турбокотлы не требуют классического дымохода

  • В газовых двухконтурных котлах эффективно реализуется функция подогрева воды.
  • Газовые котлы имеют высокий КПД, в них легко регулируется мощность, они поддаются процессу автоматизации системы отопления, дистанционному контролю (даже через интернет или GSM—модуль).
  • Современные газовые котлы не создают при работе большого шума, за исключением моделей с вентиляторной горелкой.
  • Все современные сертифицированные котлы оснащены многоуровневой системой безопасности, минимизирующей вероятность утечки газа и перегрева теплоносителя.
  • При сгорании газа не образуется шлаков и сажи, поэтому в течение длительного времени котлы не требуют вмешательства человека.

При всей экономической выгоде и привлекательности газового отопления существуют и подводные камни, которые следует учитывать:

  • Работы по подведению магистрального газа и подключению газового котла требуют обязательного проектирования, оформление пакета разрешительных документов, что связано с очень большими финансовыми затратами, они занимают продолжительное время.
  • Установку и пусконаладочные работы газового котла запрещено производить самостоятельно.

Отопление в частном доме: схемы + пошаговая инструкция

Принудительная циркуляция в отоплении

Насос для прокачки воды по трубам устанавливают в систему с одной трубой. Но эффективнее вмонтировать его в двухтрубную разводку, если ее выполнить по правилам:

  1. Схема монтажа котла отопления простая, его можно укрепить на полу или повесить на стену. Высота размещения прибора не имеет значения.
  2. Затем от патрубков опускают две трубы на пол. Применяя для этого угловые фитинги или муфты.
  3. Дальше идет монтаж горизонтальных линий от концов выведенных труб, проходящих от котла до последнего радиатора по периметру несущих стен.
  4. Батареи располагают в установленных местах, Выход и вход может быть на разных уровнях или одинаковых. Выработка тепла не пострадает.
  5. На следующем этапе врезают тройники перед каждым радиатором в обе линии. Теплый пол подключается по такому же плану.
  6. Установка расширительного бачка. Сначала встраивают тройник между 1-ой батареей и котлом на напорной трубе. Отвод соединяют шлангом или трубкой с баком.
  7. Когда собрана вся система, приступают к циркуляционному насосу. Его встраивают в обратку, также между батареей и котлом. Только на байпасе: в промежутке монтируют два тройника и вентиль, от них производят отведение угловых отрезков, на которые и ставится насос.
  8. Залив воды в систему будет происходить через тройник между котлом и насосом, с подключенным шлангом от водопровода.

Отопление в частном доме: схемы + пошаговая инструкция

Подробная схема монтажа поможет с первого раза выполнить правильную сборку системы. По данному плану можно провести отопление в доме любой площади.

Отопление в частном доме: схемы + пошаговая инструкция

Электрический отопительный котел какой фирмы лучше

1. Хороший недорогой электрический котел РусНИТ 209М

Фото: www.teplosila.ru

Рейтинг: 9,9 из 10.

Средняя цена: 16279 р.

Компактный, легкий электрический котел отечественного производства можно назвать лучшим среди недорогих. Общая мощность котла небольшая, 9 кВт, но этого достаточно для обогрева помещений общей площадью 70-90 м2 (жилой зоны дома или коттеджа среднего размера, дачного домика). При этом качество и набор функций ничуть не хуже, чем у дорогих импортных моделей: работа полностью автоматизирована, можно настроить все основные показатели (мощность в три ступени, температуру воздуха, температуру теплоносителя).

Популярные статьи  Как подключить бойлер к водопроводу: рекомендации и инструкции

Из отзывов об электрическом котле РусНИТ 209М:

«У меня уже 2 года на даче электрический РусНИТ стоит. Еще не подводил ни разу. Дом прогревает до сих пор отлично. Хорошо в нем, что при включении систему сразу не грузит, распределяет нагрузку равномерно по каждой фазе. А это значит, что, включая другие приборы, можно не бояться, что они перегорят

Важно только, чтобы котел устанавливали специалисты, и сервисное обслуживание надо вовремя проводить.»

  • низкая цена
  • легкий монтаж
  • плавная регулировка мощности
  • точная настройка температуры (+/- 0,5 °С)
  • нагрев воздуха в пределах 5-30 °С
  • защита от перегрева
  • датчик наличия теплоносителя
  • корпус устойчив к брызгам.

Минусы модели:

не подойдет для большого дома.

2. Лучший электрический котел-миникотельная ЭВАН Warmos QX-18

Фото: warmos.ru

Рейтинг: 9,8 из 10.

Средняя цена: 31400 р.

Лучший среди мощных электрических котлов российского производства. Его смело можно назвать мини-котельной: в одном корпусе собраны нагревательные элементы (материал — нержавеющая сталь), мембранный расширительный бак, циркуляционный насос — все это позволяет сэкономить место при установке и уменьшить сроки. ЖК-дисплей находится в нижней части корпуса. Удобная панель управления скрыта за специальной дверцей. Регулирует работу микропроцессор, управление полностью автоматическое, но можно перевести прибор в ручной режим и настроить все параметры по своему вкусу и потребностям. Стабильно работает при перепадах напряжения, но все-таки лучше подключать котел через стабилизатор. Универсален. Подходит для обогрева жилых помещений (домов, квартир) и промышленных объектов (склады, магазины и т. д.)

Из отзывов об электрическом котле ЭВАН Warmos QX-18:

«Купил Вармос, поставил на даче параллельно старому твердотопливному. Монтаж элементарны. Работает уже 5 лет, проблем нет»

  • работает тихо
  • встроенный расширительный бак 12 л
  • 3 ступени регулировки мощности
  • микропроцессорное управление
  • плавная регулировка мощности
  • панель управления в нижней части корпуса
  • термостат (регулировка температуры воздуха на 7 дней)
  • доступен ручной режим регулировки
  • встроенный насос
  • защита от перегрева, от короткого замыкания
  • датчик уровня теплоносителя
  • датчик давления
  • индикация аварийного состояния (световая, звуковая).

Минусы модели:

  • громоздкий и тяжелый
  • слабое место — конденсатор
  • обязательно нужно устанавливать стабилизатор напряжения

При выборе отопительного оборудования сегодня легко запутаться, так как на рынке представлен очень широкий выбор моделей. Есть как простые котлы для квартиры, так и более сложное оборудование, предназначенное для установки в большом загородном доме либо на даче. Все они различны по мощности, дополнительным возможностям, технологиям подключения

Чтобы не ошибиться с выбором, необходимо обратить внимание на рейтинг, наглядно демонстрирующий, какое именно оборудование является оптимальным в определенных условиях

Чтобы правильно выбрать котел, нужно обратить внимание на рейтинг, который демонстрирует все преимущества или недостатки оборудования. Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок

Рейтинг поможет разобраться во всех тонкостях подобных установок

Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок.

Разводка труб и ее разновидности

Правильно смонтированная конструкция поможет достичь большой эффективности носителя тепла в батарее. На деле есть несколько типов разводки отопительных систем, которые отличаются друг от друга числу используемых труб и конструкцией.

Системы отопления можно разделить на такие виды, как:

  • Однотрубная;
  • Двухтрубная;
  • Плинтусная;
  • Коллекторная.

Монтаж производится четырьмя способами:

  • Открытым, на него уходит меньше затрат;
  • Скрытый, когда трубы вставляются в выемки в стене или стяжке;
  • Горизонтальным;
  • Вертикальным.

Можно соорудить ток воды естественно или принудительно.

  1. Конструкция закрытого вида не контактирует с окружающей средой. На месте расширительного бачка стоит резиновая груша на металлической основе. В этой системе внутри устанавливают постоянное давление.
  2. Открытое сооружение имеет расширительный бачок, но уровень воды в нем следует контролировать.

Самотёчные и принудительные

Самотёчный вид обогрева тот же способ естественного метода циркуляции воды в системе. Данная конструкция не зависит от наличия электричества, что делает его доступным в местах с перебоями энергоподачи. Минусом можно назвать использование только воды и морально устаревший вариант самой концепции.

Принудительные схемы предусматривают применение средств нагнетания теплоносителей. Сюда входят циркуляционный насос с небольшим количеством труб в отличие от самотёчного способа. Он наиболее популярен и имеет огромное количество конструктивных решений, предусматривающих установку в любых условиях с соблюдением установленных режимов температуры. Про это было уже описано выше.

Рекомендации по расчету отопительной системы частного дома

Перед тем, как собрать систему отопления в частном доме, потребуется информация о точном количестве тепловой энергии. Существует два способа подсчета – простой примерный и точный расчетный. Первый вариант из-за его простоты и обеспечения корректного результата обычно применяют реализаторы отопительного оборудования. В этом случае для подсчета тепловой мощности необходимы параметры площади помещений, которые необходимо обогреть.

Берется отдельная комната, вычисляется ее площадь, после чего полученный результат умножают на 100 Вт. Определив таким образом параметр для каждого помещения, в итоге суммируют все показатели для получения общего значения.

В более точном подсчете в учет используются дополнительные показатели:

  1. Для умножения на 100 Вт берутся параметры комнат с одной контактирующей с улицей стеной, имеющей один оконный проем.
  2. Угловые помещения с одним окном умножаются на 120 вт.
  3. Площади помещения с двумя наружными стенами и двумя и более окнами следует умножить на 130 Вт.

Если для подсчета требуемой мощности системы обогрева дома использовать примерный способ, то это может привести к недостаче обогрева жилищ для жителей северных регионов. В то же время жители южных регионов при таком подходе к вычислению переплатят за чересчур мощные приборы. Второй (расчетный) метод обычно используется специалистами-проектировщиками. Благодаря большей точности он позволяет определить уровень теплопотерь через стены здания.

Перед началом вычисления проводят обмер дома, рассчитывая площадь стен, окон и дверей. Далее определяется толщина каждого из используемых для возведения стен, полов и потолка строительных материалов. Каждый из этих материалов имеет определенный коэффициент теплопроводности, выражаемый в единицах Вт/(м · ºС). Его подставляют в формулу для расчета термического сопротивления R (м2 ºС / Вт): R = δ / λ, здесь δ – толщина материала стены в метрах.

Для расчета количества теплопотерь через наружные стены используется формула QТП = 1/R х (tв – tн) х S, где:

  • QТП – количество теплопотерь, Вт;
  • S – площадь помещения, м2;
  • tв – ожидаемая внутренняя температура;
  • tн – уличная температура в самый холодный период

Процедура расчета осуществляется персонально для каждого помещения в доме, для чего в формулу по очереди подставляют показатели термического сопротивления и площади для наружной стены, окна, двери, полов и кровли. Далее все полученные параметры необходимо сложить, что даст возможность получить общий показатель теплопотерь. Внутренние перегородки в этом случае в учет не берутся.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
