Как сделать проводку в деревянном доме самостоятельно: пошаговая инструкция

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Прокладываем электропроводку

При монтаже электропроводки в деревянном доме своими руками важно, чтобы все провода в стенах должны находиться внутри металлических гильз. Просверливаем отверстие и вставляем в него трубу так, чтобы края на 1 сантиметр выступали с каждой стороны стены (потолка)

На края гильзы надеваем специальную втулку из пластика, чтобы защитить проводку от механического повреждения.

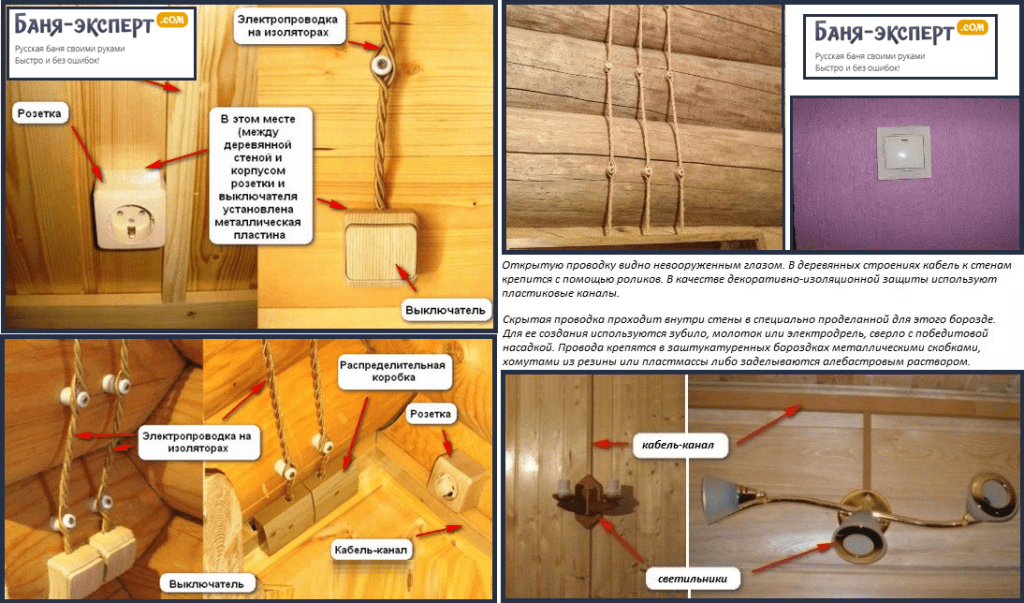

Открытую проводку советую уложить на фарфоровые изоляторы — получится интерьер в стиле «ретро»

Я так и сделал, получилось симпатично. Кабельные лотки, ПВХ-гофра и трубы показались ненадежными, а металлические трубы и рукава выглядели грубовато.

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

  1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
  2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

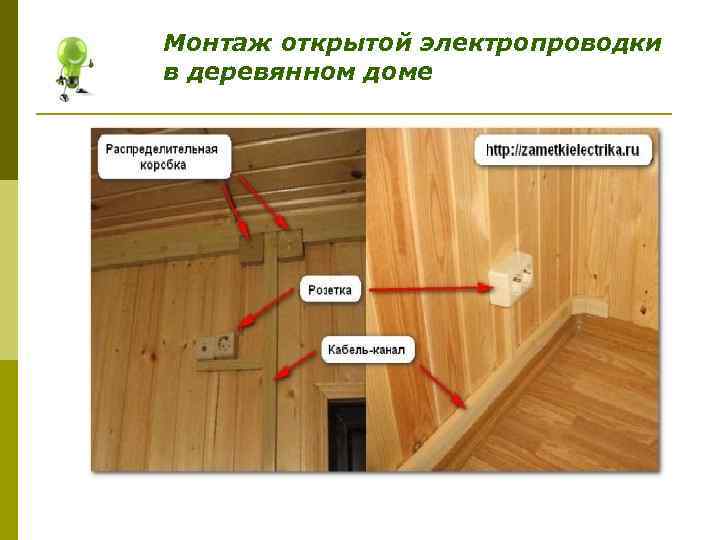

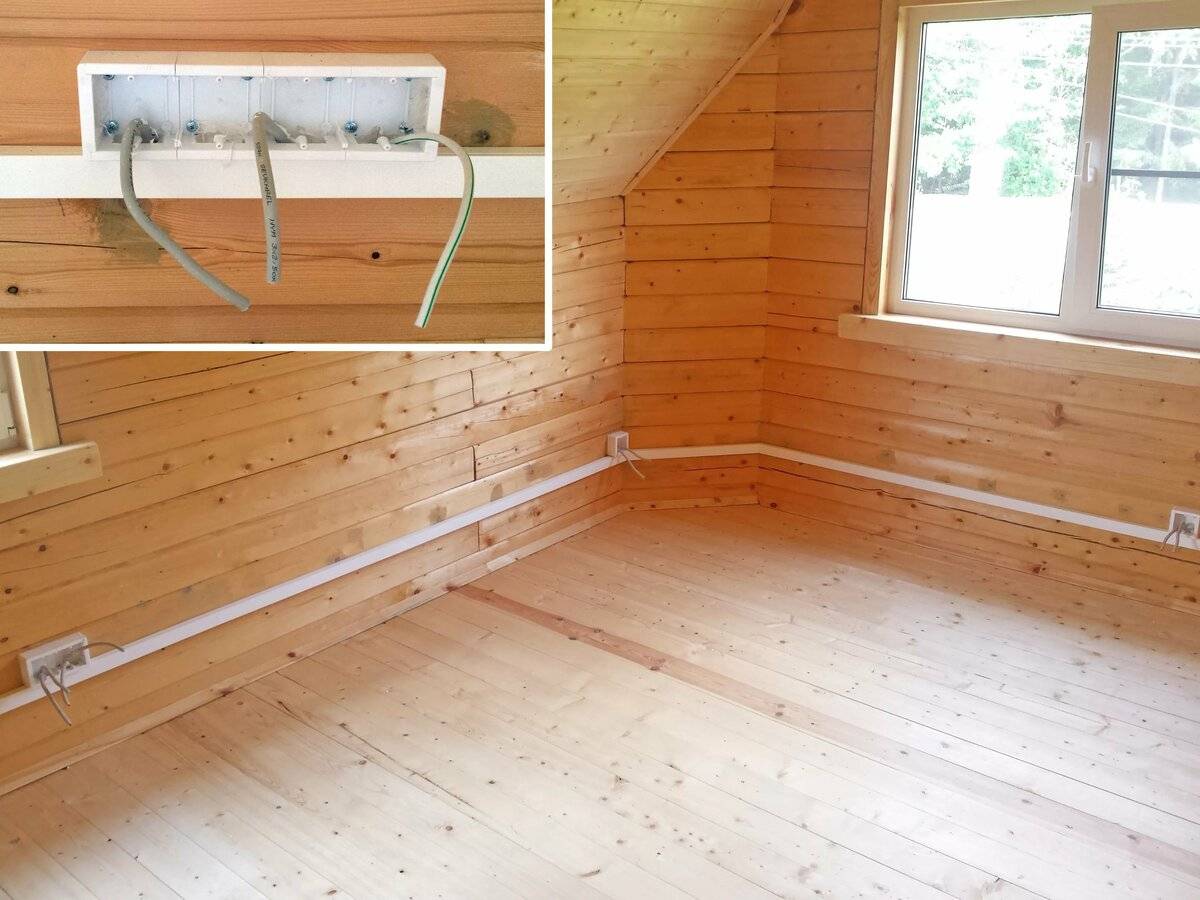

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

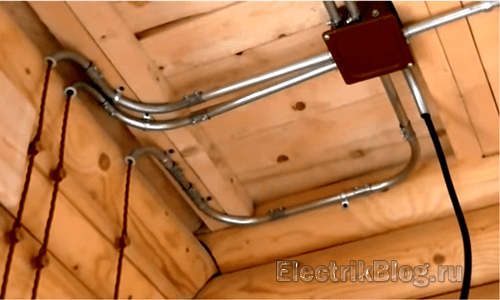

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

  • соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
  • соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
  • опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
  • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Популярные статьи  Декоративная штукатурка - как делать и наносить для внутренней отделки стен

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

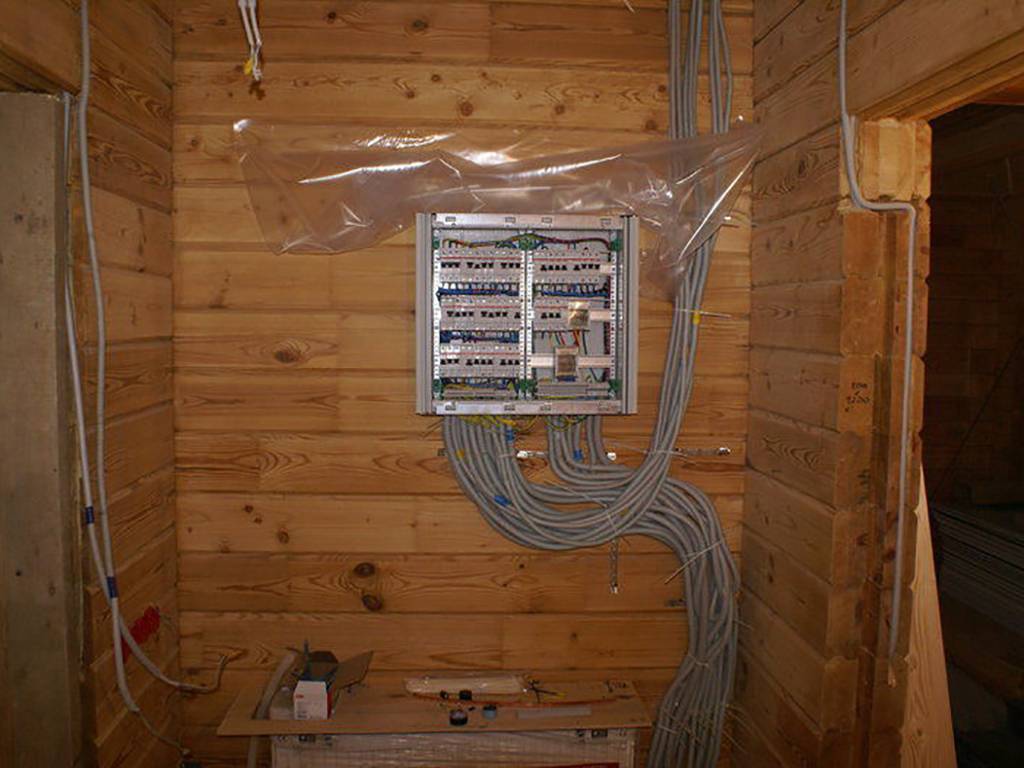

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

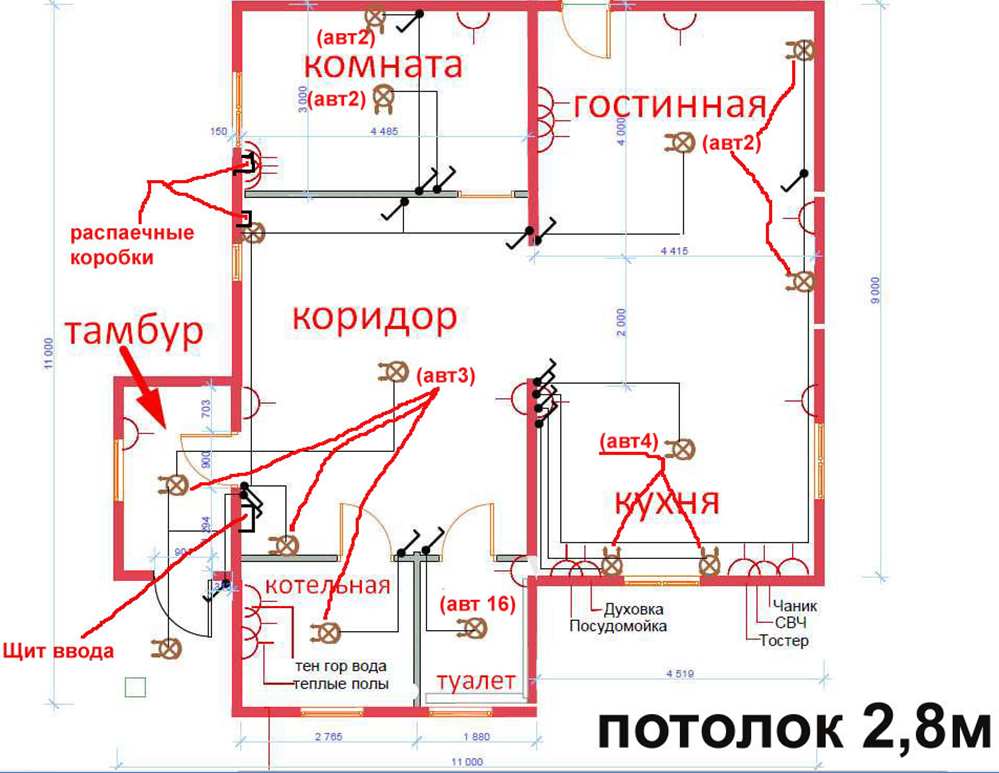

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

  • выбирают кабель-канал, который соответствует количеству проводов и их сечению;
  • снимают крышку и крепят коробку канала к поверхности на саморезы;
  • в местах соединения кабелей ставят распределительные коробки;
  • основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
  • кабель укладывают в канал, закрывают крышкой;
  • концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

  • подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
  • проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
  • диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
  • протягивают кабель сквозь трубу и проверяют изоляцию;
  • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.
Популярные статьи  Убрать дефекты с обоев без переклейки: 7 простых способов, о которых знают не все

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

  • соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
  • соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
  • опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
  • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

По каким правилам следует монтировать скрытую проводку деревянного дома: обзор технологий из разных стран мира

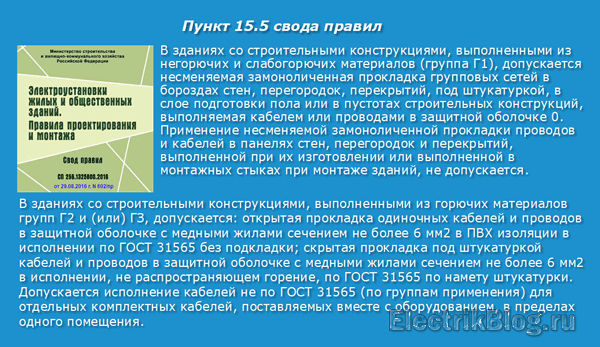

ПУЭ, являющееся основным нормативным документом для электрика, своим пунктом 7.1.38 требует скрытые электропроводки размещать в трубах или коробах из негорючих материалов, заземлять их на общий контур.
