Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Расчет необходимого объема для накопителей

В соответствии с санитарными нормами септик должен быть рассчитан на трехдневный цикл очистки стоков. Иными словами, в камерах должен помещать объем воды, который могут потребить за три дня все жильцы дома. Кроме того, следует учитывать и определенный запас, который может понадобиться в случае увеличения числа потребителей.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Чтобы проще было ориентироваться при расчете, стоит принять во внимание следующие показатели:

  • 1 минута душа – это 10 литров воды;
  • 1 минута использования биде – 8 литров;
  • 1 смыв унитаза – 9 литров;
  • Принятие ванны (один раз) – 110 литров;
  • Цикл «посудомойки» — 15 литров.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

В среднем расход воды на одного человека составляет порядка 250-300 литров.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Что касается септиков, то они классифицируются следующим образом:

  • При расходе в сутки до 1 кубометра воды устанавливают однокамерные устройства;
  • До 10 кубометров – двухкамерные;
  • Свыше 10 кубометров рекомендованы трехкамерные изделия.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Для семьи из трех-четырех человек вполне достаточно однокамерного септика.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Выгребная яма и септик для очистки сточных вод

Самый недорогой способ обустройства вывода использованной воды из частного дома – выгребная яма. Она изготавливается в расчете 0,5-0,8 м³ на одного человека. Днище ямы заливается бетоном. Боковые стенки обкладываются кирпичом, блоками, могут заливаться бетоном. Во избежание попадания сточных масс в питьевую воду сверху кладки производится герметизация битумной мастикой.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Канализационная разводка укладывается в траншею глубиной 1 метр. Перекрывается канава деревянным перекрытием, которое сверху заливается жидким битумом и устанавливается смотровой люк с крышкой.

Выгребная яма должна располагаться в удобном доступном для ассенизационного транспорта месте. Это необходимо для того, что по мере наполнения яму необходимо чистить. Во всех населенных пунктах существует служба, которая по заявке владельцев частных домов присылает специальные машины по очистке выгребных ям.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Принимая решение по созданию конструкции канализации, хозяин должен ознакомиться с полным перечнем специальных устройств, широко представленных на рынке строительных материалов. Септики из пластика, накопительные резервуары, многокамерные канализационные системы – данные приборы облегчают монтаж сливного комплекса, обеспечивая надежность и долговечность его службы.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Септик имеет более надежную конструкцию, длиннее срок эксплуатации, удобство в пользовании. Его задача – осветление сточных вод и вывод их в грунт. Септик обычно изготавливается из нескольких секций, в зависимости от предполагаемого объема расхода воды в доме. По нормам, он должен располагаться на удалении 20 м от жилого здания. Установка для дренажа монтируется на дистанции, достаточной для недопущения размыва почвы, фундамента и попадания сточных вод в подвалы и колодцы.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Дренажная система должна располагаться ниже уровня отбора воды для питья, не ближе 50 м от точки водозабора. При отсутствии грунтовых вод вместо системы дренажа устраивается фильтровальный колодец. Его выкладывают из кирпича, блоков либо заливают бетоном в опалубке. Сверху устройство закрывается крышкой и покрывается расплавленным битумом для герметизации.

Готовый септик можно приобрести в торговой сети, на Интернет порталах. Часто для этой цели применяют пластиковые емкости, бетонные кольца

Важно помнить: выводящая воду в дренажную систему труба должна прокладываться на глубине не менее полтора метра. Глубина заложения канализации позволит избежать ее промерзания в зимний период

Септик очищается не менее одного раза в год. Донные отложения превращаются в минералы, которые с успехом применяются как удобрения для огорода.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

  • Керамики
  • Асбестоцемента
  • Пластика
  • Стали
  • Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

  • Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
  • Прочность. Трубы хорошо переносят статическое давление и удары.
  • Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
  • Высокая устойчивость к перепадам температур.
  • Хорошо переносят небольшое внутреннее давление.
  • Имеют высокую коррозионную стойкость и гидроизоляцию.
  • Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

  • Высокую стоимость.
  • Немалый вес.
  • Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
  • Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

  • Высокая прочность к повреждениям и механическим воздействиям.
  • Отлично справляются с резкими перепадами температур.
  • Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
  • Изготовляются из нескольких марок стали.

Недостатками являются:

  • Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
  • Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
  • Высокая цена.
  • Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

  • Длительность эксплуатации.
  • Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
  • Стойкость к резким температурным изменениям.
  • Великолепная гидроизоляция.
Популярные статьи  Почему в СССР подъезды красили в зеленый и синий: выясняем истинные причины

Недостатки:

  • Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
  • Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

  • Небольшой вес.
  • Великолепная гидроизоляция.
  • Длительный срок использования (при условии правильной эксплуатации и установки).
  • Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
  • Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

  • Приемлемая цена.
  • Широкий ассортимент.
  • Приемлемая прочность.
  • Стойкость к химически активным веществам.
  • Полное отсутствие коррозии.
  • Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
  • Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
  • Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Элементы канализации в частном доме

Если строится канализация частного дома своими руками, то домашнему мастеру сначала нужно хорошо поработать над проектом, выполнив его в соответствии с требованиями строительных и санитарных норм.

Имея готовый и тщательно выверенный проект, можно приступать к строительству. Эта работа несложная в техническом отношении, но трудоемкая и требующая аккуратности.

Прежде всего, составляется схема канализации в частном доме своими руками. При её разработке нужно учесть потребности семьи, а также планировку дома и приусадебного участка. Но какой бы ни была схема канализации, в нее обязательно будут включены следующие элементы:

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

  • Внутренние сети (сантехнические приборы, отводы, стояки).
  • Вывод канализации из дома.
  • Наружные сети.
  • Очистное сооружение – накопитель, септик, биологическая станция очистки.

Конструкция канализационной системы в деревянном доме

В схему канализационной системы частного дома входят следующие части:

  1. Внутренняя канализация. К ней относятся все трубопроводы, находящиеся в пределах здания, и сантехнические устройства.
  2. Наружная канализация. Конструкция наружной канализации включает в себя внешние трубопроводы, обеспечивающие транспортировку стоков в резервуар для их хранения, и обслуживающие приспособления.
  3. Резервуар для хранения и/или переработки отходов. Существуют разные варианты подобных устройств. Чаще всего используется септик, но станции биологической очистки и выгребные ямы также пользуются спросом.

Обустройство канализации на частном участке

Также, как и внутри здания вам понадобиться специально подготовленная схема с учетом материалов, их размеров, условий грунтовой структуры.

В таком случае можно выбрать один из наиболее подходящих типов, как будет устраиваться автономная канализация в частном доме на улице. Возможно обустройство накопительного резервуара без дна либо традиционного септика (заранее определитесь сколько будет его объем), подвергающегося регулярной очистке. Рассмотрим способ прокладки трубопровода на улице и установку каждого типа приемного устройства слива. Об этих методах рассказывается в нашем видео.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Многокамерная канализация в частном доме

Выгребная яма

Накопительная емкость без дна представляет собой колодец для канализационной коммуникации, глубина которого обычно порядка 2,5 метров. Стенки этой конструкции могут укладываться кирпичом или бетонными кольцами. Если правильно реализовывать похожий план конструкций, необходимо убедиться, что уровень грунтовых вод находится достаточно низко, ведь если их глубина небольшая, возможно загрязнение источников водоснабжения, находящихся в близи 50 метров. Именно поэтому в последнее время такие инженерные конструкции применяются реже, дабы не рисковать. Ее внешний вид показан на фото.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Самодельная выгребная яма

Устройство септика

Септик, в отличие от предыдущего резервуара отличается герметичностью и может иметь как одну, так и две камеры. Сделать правильно установку этого устройства стоит на бетонную подушку в вырытый котлован, но его необходимо регулярно очищать. Существует специальный проект подобной укладки.

Такое приспособление чаще делают для того, чтобы обустроить туалет в частном доме на улице, применяя при этом пластиковую либо металлическую емкость. В сети есть масса видео и фото на эту тему.

Монтаж по этапам

Теперь, когда все особенности обеих конструкций рассмотрены, выполняется прокладка канализации на улице. Сначала подробно изучается инструкция, а затем переходят к ее реализации.

  1. Разводка канализации в частном доме на участке будет проводиться от дома в предварительно обустроенный колодец, при этом уже должно быть.
  2. Выбрав материал для накопительного резервуара, подготавливаем к нему котлован. Делаем отверстие в земле немного больше, чем сама конструкция. В нашем случае обустраивается пластиковый септик, поэтому процедуру укладки его делаем при помощи канатов.

  3. Затем обсыпаем щебнем, гравием и слоем грунта, чтобы уплотнить. Приступаем к подготовке траншеи, глубина ее более 70 см. Желательно делать ее прямой без поворотов, чтобы не образовывалось застоев фекалий и других остатков в трубах.
  4. Далее стоит сделать правильно : укладываем трубы под уклоном от выходной гильзы из фундамента в деревянном доме. Септик уже должен иметь отверстие для входа канализационного трубопровода. При некотором недопонимании посмотрите видео.
  5. Все места стыков соединяются при помощи специальных манжетов на хлест, затем соединяется получившаяся конструкция и септик между собой, и место отверстия смазывается специальным сантехническим герметиком.
  6. Вся систем должна быть испытана. Для лучшего результата стоит набрать полную ванну воды, а затем слить ее. Пока вода будет стекать понаблюдайте за состоянием, каким обладают , они не должны подтекать.

Если все хорошо, и трубы остались сухими, можно смело закапывать траншею. Если переживаете, что в зимнее время трубопровод может замерзнуть, дополнительно утеплите его и хорошо теплоизолируйте канализационный колодец.

В противном случае нужна дополнительная глубина. На данном этапе вопрос, как считается решенным. В завершении публикации рекомендуем посмотреть видео ролик. Обязательно используйте свой проект для проведения системы.

Популярные статьи  Утепление свайного фундамента: пошаговая инструкция

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

  • Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
  • СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
  • пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Расчет объема септика для дома. Размеры септика для частного дома.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководствоWatch this video on YouTube

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководствоГлавное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

  • как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
  • как суммарное количество жидкости во всех отсеках септика;
  • учитывается расстояние от днища емкости до нижнего среза трубы излива;
  • из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Особенности расположения внешних канализационных сооружений на участке

Схема канализации

Существует несколько правил, рекомендаций для размещения сточных сооружений на участке.

По возможности котлован под колодец располагают в максимально низком месте, чтобы у стоков была возможность стекать под естественным уклоном. Не стоит размещать его близко к кому, но и сильно далеко относить также не желательно. Оптимальное расстояние от 3- метров до 8-10 метров.

Необходимо учитывать интересы соседей при выборе места для котлована. Желание отнести канализационные сооружения подальше от своего дома, понятны, но если сделать это близко к соседнему дому, то это может повлечь за собой конфликты. Согласуйте с соседями место расположения колодца.

Посадки сада, также могут стать объектом, на который нужно ориентироваться при выборе места монтажа. Не стоит располагать слив в непосредственной близости от плодово-ягодных насаждений.

Должен быть обеспечен быстрый доступ к наружным элементам канализации. Это облегчит ремонт, обслуживание системы. Также позволит, при желании, быстро внести корректировки.

Если же вы решили подсоединяться к централизованной системе водоотведения, то вам полезно будет узнать, как это происходит.

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Популярные статьи  Как сделать пол в бане со сливом: варианты устройства и инструкция

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Нормативные требования к устройству фекальной канализации на даче

Прежде, чем приступать к устройству канализации на дачном участке, необходимо составить подробный проект этого сооружения. При его разработке учитывается целый ряд требований, изложенных в различных регламентирующих документах.

Просто знать все эти правила недостаточно, необходимо уметь правильно использовать их. Поэтому разработать схему канализации на даче своими руками не специалисту будет очень трудно, лучше пригласить профессионала – проектировщика.

Основным документом, нормирующим устройство даже простой выгребной ямы является САнПиН 42.128.4690-8. При этом надо учитывать требование, изложенные в СНиПе 30-02-97.

Все требования можно свести к следующему перечню:

  1. Накопитель хозяйственно-бытовых стоков необходимо располагать на территории в непосредственной близости от дома.
  2. Дистанция от ближайшего водопровода не должна быть менее 10 метров, до водозаборного устройства (колодец или скважина) – не менее 20. Это требование должно соблюдаться неукоснительно.
  3. Устройство накопительных выгребных ям допускается на расстоянии не менее 10 метров от собственного и соседних жилых домов. Но этот показатель неоднозначен – в некоторых документах допускается дистанция от 5 метров.
  4. Расстояние до границы соседнего участка не менее 3-х метров.
  5. Глубина выгребной ямы должна быть не более 3-х метров, при условии, что до ближайшего водоносного слоя не менее метра от дна ямы.

Кроме требований по расположению ямы по отношению к другим объектам на участке, имеются указания по конструкции септика или выгребной ямы:

  • в сооружении должен быть предусмотрен герметически закрывающийся выгреб, расположенный выше уровня грунта;
  • не разрешается заполнение ямы выше уровня в 35 сантиметров до верхнего края;
  • выгреб подлежит откачке содержимого не менее 2-х раз в год;
  • при очистке емкость выгреба подвергается тщательной очистке и дезинфекции.

Для дезинфекции применяются специальные средства, целенаправленно выпускаемые промышленностью.

Особенности обустройства внутренней системы канализации

Чем ближе друг к другу располагаются «мокрые» зоны, тем меньшей протяженности требуется канализационная система. Это не только экономит затраты на материалы, но и создает меньше препятствий прохождению сточных вод.

Сантехника устанавливается обычно вдоль одной стены, объединяющей кухню и санузел. Довольно часто в кухне подключают не только мойку и посудомоечную машину, но и стиральную машину.

Подключение к общей отводной трубе должно в обязательном порядке осуществляться через сифоны – во избежание проникновения в помещение характерного канализационного запаха.

  • Все подключается к отводной трубе (под углом в 135 градусов, при помощи специальных фитингов), расположенной горизонтально.
  • Диаметр трубы – 40-50 мм. Для отводного канала необходимо учесть уклон в 2-5 мм и подключение к стояку системы слива.
  • Специальных источников энергии не нужно – сточные воды двигаются самотеком.
  • Поэтому вся отводная магистраль канализации имеет уклон в 1-2 мм. Пренебрегать этим требованием нельзя!

Слив из отводов уходит в стояк. Поскольку отводов может быть несколько, диаметр трубы стояка должен составлять 100-150 мм. Стояк в обязательном порядке должен быть оснащен ревизией, чтобы можно было контролировать его состояние и прочищать при необходимости.

В верхнем конце стояка также устанавливается ревизия, и на ней крепят основание фановой трубы. Таким образом обеспечивается вентиляция канализации и выравнивание в ней давления.

Сама фановая труба выводится вертикально вверх (через все перекрытия и кровлю) на крышу – ее конец должен возвышаться над коньком не менее чем на полметра. От осадков и загрязнений конец защищают оголовком.

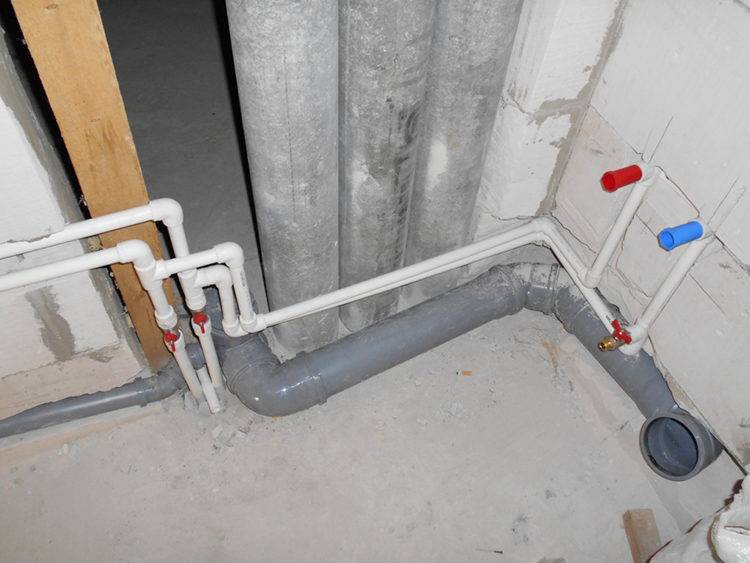

Разводка труб

Лежак устраивается следующим образом:

  • напротив унитаза устанавливается тройник диаметром 110 мм;
  • при помощи трубы, проложенной с необходимым уклоном, тройник подсоединяется к стояку;
  • с другой стороны к тройнику подсоединяется эксцентриковый переходник на 50 мм и далее трубы с тем же диаметром, образующие лежак.

Лежак пускают по полу вдоль стены, придавая ему уклон с помощью раствора. Напротив каждого сантехприбора кроме последнего устанавливается тройник. Сифон (гидрозатвор) прибора подключается к отводу тройника при помощи гофрошланга.

Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Разводка труб

Элементы канализации соединяются раструбным методом. Для уплотнения раструбного соединения применяются резиновые манжеты.

Со временем манжеты рассыхаются, поэтому целесообразно место соединения дополнительно обрабатывать силиконовым герметиком. Это особенно актуально для скрытой прокладки трубы, например, при подключении вмонтированного в пол сливного трапа.

При устройстве наружной канализации в траншею можно закладывать пластиковые трубы, но они должны иметь специальное упрочненное исполнение. Обычно такие изделия имеют оранжевый цвет.

Сверху над трубой на расстоянии в 100 – 150 мм от нее в траншею нужно заложить предупреждающую ленту красного или оранжевого цвета.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
