При обустройстве газовой котельной в частном доме следует помнить, что существуют нормативные требования к организации подобных хозяйственных помещений. Чтобы избежать неэффективной работы котла, перерасхода топлива, необходимо заранее определится с площадью помещения и его расположением.

Размещение котла и оборудования

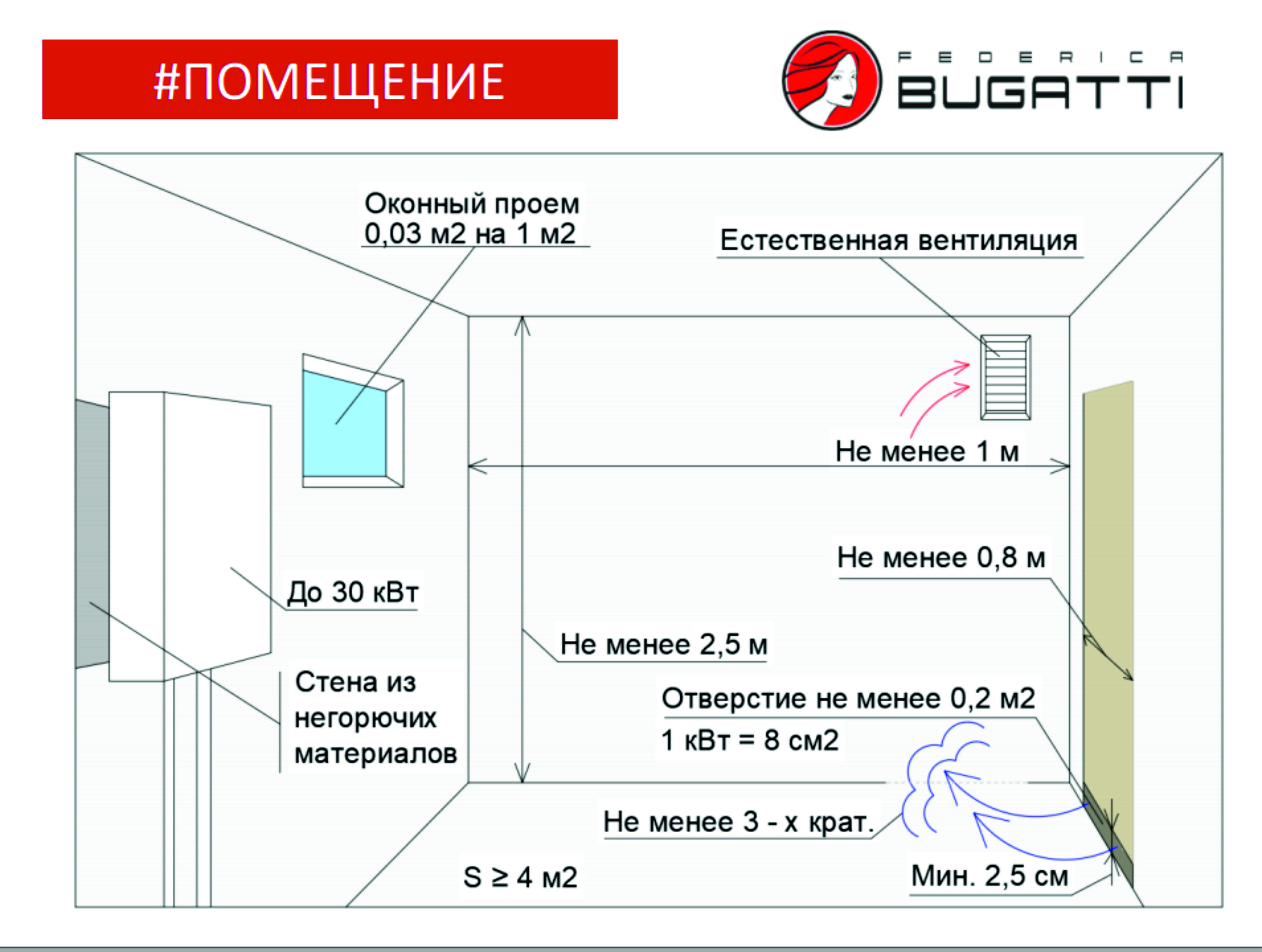

Требования к помещению

Если мощность газового котла не более 60 кВт, то его можно разместить на кухне. При мощности 150 кВт газовый агрегат размещают в удобном отдельном помещении дома (на любом этаже, чердаке). При общей мощности 350 кВт – в отдельном помещении цокольного или подвального типа, пристройке. Запрещается установка котельного оборудования в жилом помещении.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Площадь котельной в доме напрямую зависит от мощности оборудования, но высота потолков должна быть более 2 метров. Мощные газовые котлы (от 200 кВт) размещают  в больших по площади помещениях  – не менее 15 м2, средней мощности (от 60 кВт) – до 13 м2, малой мощности (до 30 кВт) – 7,5 м2.

Еще одним требованием является использование негорючих отделочных материалов на всех поверхностях котельной в частном доме. От смежных жилых комнат котельную необходимо изолировать огнеупорными материалами.

Помещение должно иметь окна с площадью остекления 0,03 м2 на 1 м3 пространства. При остеклении котельной требования безопасности предусматривают площадь стекла не менее 0,8 м2 и толщину 3 мм.

Чем больше площадь стекла, тем оно должно быть толще. Окно необходимо для проветривания котельной, если вентиляция не работает.

Недостаточное остекление котельной можно компенсировать вытяжными клапанами диаметром 15 см и увеличенной щелью под входной дверью.

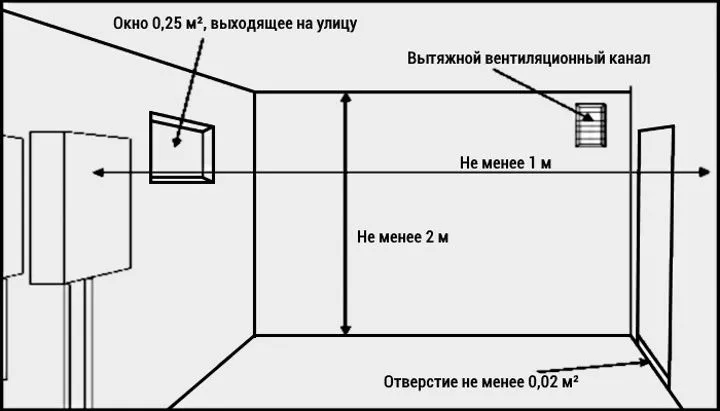

  Устройство и требования к котельной в частном доме

Двери в помещение с газовым котлом устанавливаются вплотную, снизу должен быть зазор 2 см для циркуляции воздуха. Либо помещение должно иметь окно с решеткой. Вентиляционные отверстия в полотне могут быть сделаны самостоятельно при помощи болгарки или дрели. Двери должны открываться наружу и быть металлическими.

Вентиляционная система

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Вентиляция котельной (доступ свежего воздуха, отвод отработанного воздуха)  – одно из важнейших требований к закрытым техническим помещениям с газовым оборудованием.

Воздухообмен в помещении данного типа должен быть трехкратным, то есть за один час весь объем воздуха сменяется три раза.

  Воздуховоды проводят под потолком, приточные окна располагаются внизу на противоположной стене от теплового агрегата, а иногда их располагают на двери. Размер приточного отверстия на двери должно быть не меньше 0,025 м2.

Вентиляция в газовой котельной может быть отдельной или частью общедомовой системы. Величина вентиляционных ходов рассчитывается исходя из мощности оборудования и места забора воздуха. Если воздух приходит в котельную с улицы, то на 1 кВт мощности котла необходима площадь 0,08 м2 вентиляционных окон, если из смежного помещения –  до 0,3 м2.

Требования к дополнительным коммуникациям

Необходимые для работы газового котла ресурсы – это электричество и газ. Электропроводка должна быть индивидуальной, закрытой, заземленной, иметь стабильное напряжение.

Лампа освещения должна быть специальной, не нагревающейся, взрывозащитной. К котлу подводят воду для обеспечения функционирования отопительной системы дома и горячего водоснабжения.

Для слива воды тепловое оборудование может быть подключено к канализационной системе.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Дымоходная система не соединяется с воздушной вентиляцией, отводится отдельно. Дымоход должен быть газонепроницаемым, чтобы продукты горения не попадали в помещение.

Монтаж системы отопления в частном доме является трудоемким и дорогостоящим видом работ

Требований к оборудованию газовой котельной достаточно много, их правильное соблюдение важно для безопасности жизни, КПД системы, комфорта проживания

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями. Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя

Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваКак обустраивается котельная в частном доме: нормы проектирования и устройства

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел. К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером

Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваКак обустраивается котельная в частном доме: нормы проектирования и устройства

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваКак обустраивается котельная в частном доме: нормы проектирования и устройства

Источники

  • https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
  • https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
  • https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
  • https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
  • https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
  • https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Популярные статьи  Подготовка поверхности под декоративную штукатурку: поэтапный процесс, инструменты для работы

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Рекомендуем также прочесть другую нашу статью, где подробно описаны схемы котельных для частного дома.

Требование к помещению котельной

Проекты котельных для коттеджей составляются согласно установленным стандартам. Для каждого вида топлива правила немного отличаются. При этом можно выделить общие требования:

  • нельзя ставить в одном помещении больше двух котлов;
  • монтаж дымохода должен соответствовать СНИПам;
  • стены и пол должны быть сделаны из негорючего материала (кирпич, бетон) или облицованы керамической плиткой;
  • противопожарная входная дверь;
  • высота потолков не менее 2,5 м;
  • общая площадь помещения не менее 6 кв. м;
  • наличие окон для проветривания.

Все оборудование должно устанавливается таким образом, чтобы к нему был свободный доступ для обслуживания. Обязательно делать отступ от стен не менее полуметра, лучше метр. По правилам «хорошего тона» необходимо делать разводку труб параллельно и перпендикулярно. Все должно быть по уровню, красиво и аккуратно.

Почему котельная должна быть отдельно

Отдельная котельная в коттедже — это техническое помещение, где расположено все оборудование для отопления и ГВС. Соответственно, оно уже не занимает места в жилой зоне, не шумит и не портит интерьер. Расположение элементов системы отопления в отдельном помещении сводит к минимуму возможность повреждения каких-либо узлов по неаккуратности, туда можно ограничить доступ для детей.

Еще это более безопасно. В жизни бывает всякое, оборудование может поломаться. Бывает, что из-за неисправности дымохода возникает обратная тяга, вследствие чего угарный газ попадает в помещение. Также нужно понимать, что в котлах (особенно твердотопливных) и бойлерах косвенного нагрева высокое давление, они могут взорваться. И последнее – это пожаробезопасность. В котельной нет горючих материалов, поэтому риск пожара сводится к минимуму.

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport.ru,interiorgid.ru,better-house.ru,pro-teplo.info

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Популярные статьи  О методах контроля калибрами трубной цилиндрической резьбы

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

Как обустраивается котельная в частном доме: нормы проектирования и устройстваФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Нормативные документы и органы надзора

Все правила и требования к установке газового котла в частном доме указаны в:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • МДС 41.2-2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов»
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».

Изучать весь перечень документов досконально не обязательно. В данной статье мы изложим все самые необходимые требования к помещению, вентиляции и дымоходу. Проверку на соответствие требованиям производят специалисты местной газовой службы, обычно это «Горгаз», реже – «Облгаз» или «Райгаз».

Именно в местной газовой службе нужно оформить все необходимые документы (о них далее), заключить договор на обслуживание газового котла, пригласить их специалистов для проверки на соответствие требованиям, подключения котла к газовой магистрали, его наладке и первого запуска.

Типы помещений

Место для ее обустройства выбирается заранее, еще на стадии планирования здания. Котельной называют комнату, в которой находятся приборы теплоснабжения. Весь этот комплекс обеспечивает здание горячей водой и теплом.

Монтаж котлов и вспомогательного котельного оборудования можно произвести как в здании, так и в пристройке к нему. Способ расстановки приборов выбирается исходя из потребностей и финансовых возможностей домовладельцев. В котельной устанавливается агрегат, являющийся одновременно и теплогенератором.

Параметры помещения, обустройство дымохода и вентиляции, а также правильный монтаж котельного и вспомогательного оборудования определяется выбором котла.

По месту расположения котельные распределяются на:

  1. Отдельно стоящие;
  2. Встроенные;
  3. Пристроенные.

В первом случае соединение с домом осуществляется с помощью инженерных систем. Этот вариант расположения считается самым правильным. Он позволяет устанавливать агрегат любого типа. При этом жильцам дома он мешать не будет.

Плюсом пристроенных котельных является близость к главному зданию, что облегчает обслуживание котельного оборудования. Но чаще всего помещение находится внутри здания и его располагают таким образом, чтобы по максимуму упростить прокладку коммуникаций теплоснабжения. В таком случае необходимо произвести дополнительную работу по шумоизоляции.

При любом размещении монтаж котельного оборудования должен производится с соблюдением всех норм СНиП и правил безопасности. Поэтому лучше всего доверить эти работы специалистам, чтобы избежать нежелательных последствий в виде штрафных санкций за неправильную установку или, что намного хуже, возникновение аварийных ситуаций и пожара в доме.

В настоящее время производство всех видов котлов и котельного оборудования налажено во многих странах мира. Отечественный рынок предлагает чрезвычайно большой выбор котельных установок, как российских, так и зарубежных производителей. Тут на первое место выходит вопрос касающийся правильного расчета мощности отопительных аппаратов и того, какое оборудование для обустраиваемых котельных будет наиболее эффективным. Только тщательный подбор всех элементов отопительной системы позволит организовать стабильную и бесперебойную ее работу.

Большую роль играет и выбранная схема котельной установки. Естественно, что главным звеном в ней является котел. Специалисты не рекомендуют устанавливать дешевые аппараты, так как у них довольно часто прогорает топка, что приводит к дополнительным тратам, вызванным ее заменой. Качественный котел хоть и стоит дороже, но и служит не менее 20 лет. Не стоит экономить и на сепараторе воздуха, индикаторах, приводах, вентилях и других элементах. Чтобы система отопления работала эффективно, безопасно и экономично нужно выбирать надежное и качественное оборудование. Не совсем логично экономить на собственном комфорте.

Постирочная в загородном доме

В идеале, при проектировании загородного дома предусмотреть отдельное помещение для постирочной. В планировке постирочной выделите места для размещения:

  1. Стиральная и сушильная машины, которые рекомендую в целях экономии площади располагать друг над другом в колонну через специальные переходники. Можно поставить сушильный или «умный» шкаф для ухода за одеждой AirDresser от Samsung.
  2. Шкафы или стеллажи, на которых хранятся моющие средства, корзина для грязного белья.
  3. Гладильная доска с утюгом и отпаривателем.
  4. Техническая раковина или лейка с трапом, чтобы наполнить ведро или помыть собаку после прогулки, отсюда ее бытовое название – лапомойка.

Если площадь дома не позволяет предусмотреть отдельную постирочную комнату, то ее можно сгруппировать с котельной, как это часто делают финны. Постирочную они красиво называют – комната по уходу за домом. При такой планировке все оборудование можно удобно расположить по одной стороне котельной, а большую часть отдать под постирочную зону. В таких случаях, в котельной я устанавливаю большое окно, чтобы запустить естественный свет и создать панорамный вид

Также для хозяйки важно предусмотреть консоль или место крепления держателя для ноутбука или планшета. Над гладильной доской необходимо спроектировать яркий функциональный свет, а также мастер-кнопку, которая будет выключать и свет, и питание утюга: если свет не горит – значит утюг выключен

О котлах на твёрдом топливе

Лучше всего планировать монтаж котла ещё на этапе, когда планируется устройство всего дома. Этот агрегат практически всегда требует возведения котельной в качестве отдельного помещения. Лучше заранее подумать о том, где будет располагаться дымоход.

Есть следующие критерии, которые относятся к главным требованиям для таких котлов:

  1. Минимальная площадь помещения – 7-8 квадратных метров.
  2. Установку надо провести так, чтобы ремонтные и профилактические работы в случае необходимости не составили труда.
  3. Отдельно рассчитывают размер канала вентиляции. 1 кВт мощности тратится на 8 квадратных сантиметров площади.
  4. Рекомендовано обустройство специального подиума. Он должен находиться выше стандартного пола на 80-100 миллиметров.
  5. Вентиляцию устраивают на основе той же схемы, что и для газовых котлов.
  6. Для обустройства дверей и освещения так же используются стандартные правила.
  7. Напольные и настенные материалы не должны быть горючими. Лист металла стелется перед дверцей для топки. Рекомендуется придерживаться размера минимум в 500 на 500 миллиметров. На стену крепят специальный экран из асбеста.
  8. Дымоотводную трубу обустраивают аналогично другим ситуациям.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба

Популярные статьи  Оригинальные поделки из листьев — техника, советы, идеи + фото

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв. После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;
  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы. Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Обслуживание котельной

Техобслуживание котельной обеспечивает безопасность эксплуатации на высоком уровне, работоспособность оборудования. Обслуживание котельной выполняют специалисты соответствующих предприятий.

Источник фото: fb.ru

Как правило, эта процедура содержит в себе следующие этапы:

  • чистка бойлеров от накипи при помощи химических реагентов;
  • чистка горелок;
  • чистка топочной камеры;
  • проверка работы автоматики и электроники;
  • чистка подводящих и отводящих топливо каналов.

Своевременное обслуживание котлов обеспечивает:

  • устойчивую работу оборудования;
  • высокий коэффициент полезного действия;
  • сократить затраты на энергоресурсы;
  • продлить срок эксплуатации котла.

Техническое обслуживание должно осуществляться периодически, не реже одного раза в год.

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

Как обустраивается котельная в частном доме: нормы проектирования и устройства

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС , в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

  • отрыв факела в котле;
  • высокое давление пара, газа, воды;
  • низкое разряжение в топке котла;
  • отключение электроэнергии;
  • низкий уровень воды в котле;
  • низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
