Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

Назначение и состав кровельного пирога

Кровельный пирог — наполнитель стропильного каркаса. Его основное предназначение — защищать дом от атмосферных осадков и обеспечивать комфортный микроклимат в жилых помещениях. Это достигается благодаря многослойности кровельного пирога и наличию формирующих элементов, от правильной укладки которых, а именно от очерёдности расположения материалов и соблюдения технологии крепления, зависит функциональность крыши.

Каждый слой кровельного пирога имеет своё назначение, связан с остальными и должен быть смонтирован в строго определённой последовательности

Отсюда первоначальная задача — ещё на этапе проектирования правильно собрать и рассчитать в соответствии с нормативам 2.01.07–85 все нагрузки на ограждающую конструкцию, необходимую толщину утеплителя и, соразмерно этому, прочность стропильного остова крыши.

Чем больше вес кровельного материала, тем прочней должна быть несущая конструкция, которая создаёт дополнительную нагрузку на само здание и на фундамент

По большому счёту структура кровельного пирога одинакова для всех кровель. Обычно в неё входят следующие прослойки (изнутри наружу):

  • подшивка со стороны подкровельного помещения;
  • пароизоляция;
  • утеплитель, уложенный между стропил;
  • гидроизоляция, проложенная по верхней кромке стропильных лаг;
  • контробрешётка;
  • обрешётка;
  • укрывной материал.

В зависимости от типа кровельного покрытия в состав пирога могут добавляться отдельные элементы, например, подкладочный ковёр под гибкую черепицу. Или же соответственно типу крыши и её назначению может меняться расположение слоёв. В частности, при устройстве инверсионной кровли гидроизоляция размещается под утеплителем.

В инверсионной кровле утеплительный и гидроизолирующий слои меняются местами

Таким образом, под каждую крышу имеется определённая технология укладки кровельного пирога и лишь строгое её соблюдение обеспечивает долговечность всей конструкции. Но одного следования очерёдности расположения слоёв мало. Нужно, чтобы все материалы были качественными, проверенными и соответствовали стандартам. И если почти со всеми составляющими пирога всё более или менее понятно, то с пароизоляцией часто возникают проблемы, особенно у начинающих застройщиков, которые либо укладывают непригодный для этой цели материал, либо вовсе отказываются от него, наслушавшись «мудрых» советов людей, не имеющих практического опыта строительства, но считающих себя специалистами.

Отсутствие пароизоляции губительно действует на тепловую защиту кровли, в результате чего утеплитель портится и через некоторое время в доме становится сыро и холодно

Что же касается соблюдения методов укладки и крепления компонентов кровельного пирога, то здесь можно сказать лишь одно — весь процесс изложен в инструкциях производителей для каждого материала. Нужно лишь следовать этим указаниям и не нарушать их.

Видео: укладка изоляционных слоёв кровельного пирога

На сегодняшний день благодаря современным технологиям существует много способов обустройства качественной крыши. Рассмотрим самые популярные.

Устройство кровельного пирога под мягкую кровлю

Битумная черепица – универсальный кровельный материал, который применяют в строительстве крыш любой формы. Под крышей можно сделать теплую мансарду или холодный чердак.

Кровельный пирог под мягкую кровлю — это многослойная конструкция, которая обеспечивает защиту подкровельного пространства от неблагоприятных факторов: конденсата, влаги, потери тепла.

Все слои связаны между собой, и любое нарушение технологии отразится на защитной способности крыши, и здесь важно грамотно провести монтаж, учитывая последовательность установки каждого слоя

  1. Гидроизоляция — защищает подкровельное пространство от влаги и конденсата. Пленка укладывается горизонтально на стропила и фиксируется брусками, которые крепят с небольшой разбежкой, чтобы воздух мог беспрепятственно двигаться.
  2. Обрешетку под мягкую черепицу делают из сухой доски толщиной 25-30 мм.
  3. Сплошной настил из досок, влагостойкой фанеры или ориентированно-стружечной плиты укладывают на обрешетку. ОСП считается лучшим вариантом: в ее состав входят специальные защитные смолы, спрессованная под давлением стружка меньше страдает от влаги.
  4. Подкладочный ковер на основе битума с полимерной крошкой выравнивает основание и дополнительно защищает от влаги. Производители рекомендуют класть подкладочный ковер по всему периметру крыши.
  5. Утеплитель укладывают со стороны помещения в пространство между стропил.
  6. Пароизоляционную пленку крепят поверх утеплителя для защиты от влажных паров, со стороны помещения.

Все эти материалы необходимы лишь при устройстве утепленной мансарды. Если под крышей будет холодный чердак, утеплитель и паробарьер не устанавливают.

Последовательность монтажа

Все деревянные изделия кровельного пирога желательно обработать защитным составом от жучков.

  • Монтаж начинается с укладки поперек стропил гидроизоляционной пленки. Полосы укладываются снизу-вверх, внахлест 10 — 15 см, для фиксации используют строительный степлер.
  • Далее прямо по стропилам набиваются деревянные рейки размером 50х50 мм или 50х60 мм. Это контробрешетка, которая создает вентиляционный зазор между слоем утеплителя и кровельным материалом.
  • Затем набивается горизонтальная обрешетка, на которую прибивают листовой материал: влагостойкая фанера или листы ОСБ. Сверху с помощью строительного степлера фиксируется подкладочный ковер.
  • Следующий этап – монтаж мягкой черепицы в соответствии с рекомендациями производителя. На этом внешние работы закончены.

Такой кровельный пирог, можно использовать для летних мансард. Если чердачное помещение будет использоваться как полноценная комната, ее придется утеплить.

Ширина утеплителя должна быть чуть больше, чем расстояние между стропильными ногами. Это делается для того, чтобы теплоизоляционный материал плотно входил в пространство между стропилами.

Популярные статьи  Детская комната

Между элементами кровельного пирога не должно оставаться щелей, которые могут стать мостиками холода. Для этого утеплитель укладывают в несколько слоев, каждый ряд кладут со смещением относительно другого, для перекрытия стыков.

Последний этап – монтаж пароизоляционной пленки. Она так же, как и гидроизоляция, укладывается поперек стропильной системы снизу-вверх. Полосы пленки располагают внахлест, стыки проклеиваются специальной лентой. Крепление производится металлическими скобами или гвоздями.

Работы по устройству кровельного пирога, гидроизоляции, утепления

Подготовительный этап перед монтажом мягких кровельных материалов позволяет добиться максимальной герметичности, а также надежности и долговечности крыши.

Предварительная подготовка включает такие этапы:

  • Устройство стропильной системы. Примечательно, что мягкие кровельные материалы позволяют работать с крышами любой конфигурации. Крыши с плоской поверхностью или уклоном до 11º можно перекрывать жидкими, мембранными и рулонными кровельными материалами. Если же скаты имеют уклон более 11º, потребуется обустройство стропильной системы. Ее изготавливают либо из сухой древесины, обработанной антисептиками, либо из металлоконструкций. В случае с битумными кровельными материалами можно монтировать облегченный каркас.
  • Выполнение гидроизоляции под мягкую черепицу. Сначала на стропилах следует закрепить гидроизоляционную мембрану, предотвращающую порчу деревянных конструкций из-за конденсата или протечек. Ее укладывают перпендикулярно стропильным ногам, не натягивая слишком сильно и выполняя нахлест соседних полос на 10-15 см.
  • Монтаж обрешетки. Если предполагается использование мягкой кровли, обрешетка под нее нужна сплошная. Для обустройства подойдут плиты OSB, шпунтованная обрезная доска или влагостойкая фанера. Монтаж листовых материалов производят с отступами на 2-3 мм для усадки.
  • На последнем этапе выполняется утепление крыши под мягкую кровлю и монтаж подкладочного ковра. Данный слой кровельного пирога под черепицу позволяет обезопасить кровельный материал от повреждений из-за неровностей поверхности. Если уклон крыши составляет 11-17 градусов, такой ковер настилается по всей поверхности. На более крутых скатах допускается размещение подкладки лишь в местах, где высока вероятность протечек.

Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

Устройство коньковых аэраторов на мягкой кровле

Вентилируемый конек – наиболее эффективный способ отвода влажного воздуха из подкровельной конструкции. Коньковые аэраторы Döcke PIE универсальны. Они не требуют подрезки при монтаже на кровлю с углом наклона до 50°. При большем угле аэратор подрезается изнутри.

Для правильной эксплуатации важно, чтобы скаты кровли были до конца покрыты гибкой черепицей, т.к. через боковые вентиляционные решетки существует вероятность незначительного намокания поверхности ската.
Устанавливаются по всей длине конька.
К поверхности крыши коньковые воздуховоды крепятся саморезами длиной не менее 5 см.
Между собой аэраторы стыкуются посредством торцевых защелок.

Состав кровельного пирога

Кровельный пирог под мягкую черепицу имеет сложное устройство, так как эти покрытия для крыши обладают жесткими требованиями к подготовке основания, которое должно обеспечивать механическую прочностью, но не затруднять циркуляцию воздуха. Для этого используются специальные материалы, которые подбираются под конкретное кровельное покрытие. В состав мягкой кровли входят следующие элементы:

  1. Пароизоляция, обеспечивающая защиту утеплителю и стропильному каркасу крыши от влажного воздуха и конденсата.
  2. Термоизоляционный материал, сохраняющий температуры внутри помещения.
  3. Гидроизоляция, защищающая стропильный каркас и утеплитель от проникновения атмосферной влаги из вне и конденсата.
  4. Обрешетка, обеспечивающая ровное, прочное основание, распределяющее вес кровельного материала между стропилами, на которое настилают гибкую черепицу.
  5. Подкладочный ковер, который предотвращает механическое повреждение мягкой кровли, обеспечивает дополнительную гидроизоляцию, ветрозащиту.
  6. Кровельное покрытие, которое является финишным слоем пирога кровли, придающим законченный внешний вид, а также защиту от атмосферных явлений.

Состав кровельного пирога

https://youtube.com/watch?v=CvhEc5VbJco

Особенности монтажа гибкой черепицы

Гибкая черепица Döcke PIE подходит для устройства кровельного покрытия крыш любой конфигурации: односкатных, двухскатных и сводчатых, конусо- и куполообразных. Минимальный уклон кровли из мягкой черепицы составляет 12°. К установке кровельного покрытия приступают только после окончания монтажа стропильной системы, кронштейнов для водостоков, технологических отверстий под инженерные коммуникации и пр.

Важно! Обустройство конструктивных элементов кровли выполняется в строгом соответствии с действующими строительными нормами и техническими расчетами.

Оптимальные условия для монтажа – сухая теплая погода и небольшая облачность. Умеренное воздействие солнца естественным образом ускорит склеивание поверхностей листов, а чрезмерное — сделает гонты излишне мягкими и усложнит работу с ними.

При температуре ниже +10°C гонты становятся жестче и для возврата им пластичности, необходимой для монтажа, нужно соблюдать следующие рекомендации:

  • Перед укладкой и черепицу, и подкладочные ковры, и мастику следует хранить не менее 24 часов в помещении с температурой выше 15°C.
  • Вынос материалов на открытый воздух осуществляется частями по мере необходимости.
  • Во время укладки используется строительный фен, посредством которого повышается эластичность и улучшается сцепляющие характеристики материалов.

Во время атмосферных осадков проведение кровельных работ запрещено, а участки с уже установленным покрытием должны быть укрыты для предотвращения попадания влаги внутрь кровельного пирога.

Инверсионная крыша

Является более прогрессивным видом устройства плоской крыши. Предполагает устройство следующего кровельного пирога:

  • Железобетонная плита перекрытия, либо профнастил.
  • Слой уклонообразования.
  • Выравнивающая бетонная стяжка.
  • Грунтовка под гидроизоляцию, для более качественного ее прилегания. Во время этого процесса тщательно осматривается стяжка на предмет трещин и водяных пузырей. Трещины замазываются раствором, водяные пузыри удаляются.
  • Гидроизоляция.
  • Теплоизоляция.
  • Далее либо дренажный, либо балластовый слой, в зависимости от того будет кровля эксплуатируемой или нет.
Популярные статьи  Как правильно собрать электрический щиток + схемы подключения

Инверсионная кровля обладает следующими преимуществами:

  • Защита гидроизоляционной пленки от перепадов температур. Как следствие, это продляет срок службы пленки в частности, и срок службы крыши в целом.
  • Утеплитель перераспределяет силовые нагрузки по гидроизоляции таким образом, что это на ней не отражается.
  • Экструдированный пенополистерол, который принято использовать в качестве теплоизоляции при таком виде кровли, дешевле минеральной ваты, используемой для традиционной кровли.
  • Инверсионная конструкция плоской кровли позволяет производить более ремонт, в случае необходимости замены, или добавления утеплителя.

Есть и минусы, к которым относят:

Способы укладки

Есть несколько способов укладки кровельных материалов на основе битума, предусмотренных для того или иного типа покрытия:

  1. Окрашивание. Чтобы нанести на поверхность плоской кровли жидкую битумную мастику, применяют способ окрашивания. Для этого понадобится широкая кисть, валик или пульверизатор, позволяющие равномерно распределить мастику по всей плоскости крыши.

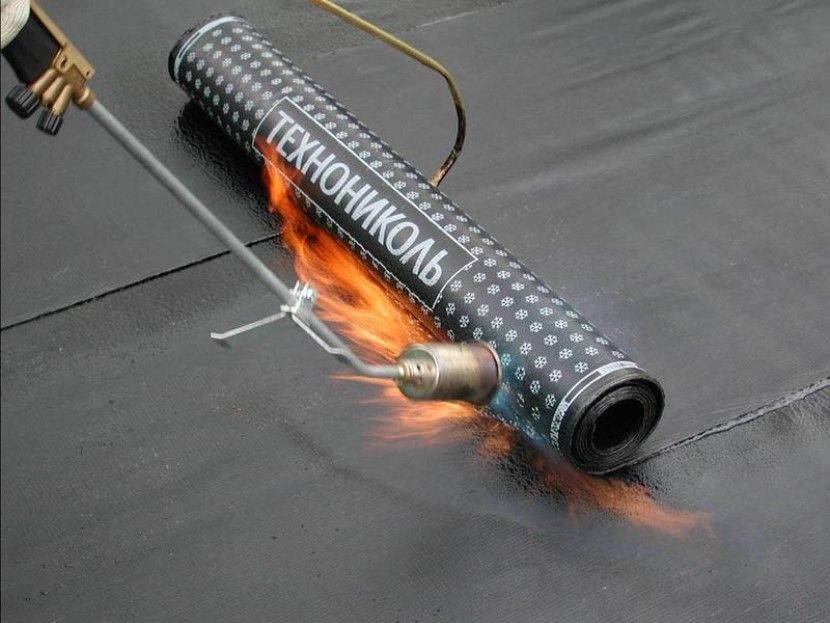

  2. Наплавление. Такой метод применяется при работе с рулонными покрытиями. Перед укладкой материала его нижний слой разогревают газовой горелкой, чтобы битум начал плавиться и герметично прилип к обрешетке.
  3. Приклеивание. Этот способ применяется для монтажа кровельных мембран, стыковка которых с поверхностью кровли происходит посредством холодных битумных мастик или благодаря наличию самоклеящегося слоя.
  4. Использование специальных крепежей. В этом случае имеются в виду толевые гвозди с широкими шляпками или специальные саморезы для кровельных работ. Хотя некоторые кровельные материалы монтируют именно таким способом, он не дает абсолютной герметичности, поскольку в отверстия может просачиваться вода.
  5. Зачастую при укладке мягкой кровли приходится комбинировать способы фиксации. В частности, при монтаже битумной черепицы нужно приклеивать ее и дополнительно фиксировать крепежными деталями.

Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

Создавая пирог кровли с использованием кровельных материалов на основе битума, кроме жидких, их укладку выполняют внахлест. Это позволяет избежать попадания влаги в стыки между отдельными элементами кровли. А несколько слоев покрытия, уложенных друг на друга, позволяют продлить срок эксплуатации крыши.

Устройство мансардной крыши

Если предполагается использование чердачного помещения для постоянного или временного проживания (то есть обустройство его в мансардное помещение), то теплоизоляция крыши становится необходимым действием. Утеплительный слой увеличивает толщину кровельного пирога и усложняет его установку. Также утепление предполагает проведение пароизоляции, чтобы избежать негативного воздействия внутреннего конденсата помещения на его материалы.

Таким образом, кровельный пирог для мягкой черепицы включает в себя два дополнительных слоя. Завершенная конструкция выглядит так:

  • Черепичное покрытие.
  • Подкладочный ковер.
  • Покрытие из ОСП.
  • Обрешетка.
  • Гидроизоляция.
  • Теплоизоляция.
  • Стропила.
  • Пароизоляция.

Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция

пирог мягкой кровли с утеплителем

ВАЖНО!

Битум сам по себе обладает хорошими влагозащитными свойствами, поэтому укладка отдельного гидроизолирующего слоя здесь не является обязательной, в отличие от установки металлочерепичной крыши. Но при высоком угле ската и наличии утепления дополнительная гидроизоляция значительно повысит эксплуатационный потенциал крыши.

При укладке пирога важно оставлять небольшие зазоры между слоями для обеспечения естественной вентиляции

Типы мягких кровельных конструкций

Кровельный пирог – обобщенный технический термин, объединяющий ряд конструкций с аналогичной «слоистой» структурой. Совокупность слоев должна защищать владельцев дома от атмосферных нападений и оберегать внутреннее наполнение пирога от преждевременной порчи.

Стандартная структура кровельного пирога включает следующие обязательные компоненты:

  • Пароизоляция. Предотвращает проникновение испарений из внутреннего пространства дома и конденсацию влаги на использованных в сооружении крыши стройматериалах;
  • Теплоизоляция. Способствует сохранению тепла, защищает от поступающего извне шума, ветров, холодных температур;
  • Гидроизоляция. Препятствует проникновению дождевой воды и растаявших зимних осадков и в кровельную конструкцию, и в здание;
  • Декоративное покрытие, выполняющее одновременно работу ветрозащиты.

Категория мягких кровель включает в себя материалы, обладающие превосходными гидроизоляционными качествами. В их числе битумные рулонные представители, штучные аналоги, мастики и новое поколение мембран. Пару-тройку десятилетий назад они выполняли только функцию барьера от воды, а теперь еще и с успехом играют роль декоративных покрытий. Виной тому облагороженная внешняя поверхность и разработка способов укладки, позволяющих крепить супертонкие материалы к любому типу основания.

Совмещение изоляционных и декоративных свойств позволило сократить количество основных слоев в кровельном пироге до 3-х, если для обустройства крыши применяется один из видов рулонных материалов.

При укладке битумной черепицы от гидроизоляции не отказываются полностью. Однако настилается она в качестве дополнительной водозащитной прослойки и покрывает крышу либо полностью, если наклон скатов не превышают 18º, либо частично полосами вдоль свесов, по коньку и ендовам, вокруг труб и на примыканиях на крышах со скатами крутизной выше 18º.

У приведенного списка основных кровельных слоев характер общих рекомендаций. По факту он дорабатывается путем сокращения или добавления функциональных элементов, потому что на схему формирования идеальной кровельной конструкции влияет ряд значимых обстоятельств, таких как:

  • тип и назначение обустраиваемого объекта, т.е. жилое это здание или бытовая постройка;
  • использование временное или постоянное, определяющее применение или отказ от теплоизоляции;
  • форма крыши и крутизна ее скатов, напрямую связанные с выбором материалов для устройства кровли;
  • тип основания под устройство пирога и укладку мягкой кровли;
  • наличие эксплуатируемой или неэксплуатируемой мансарды;
  • региональные климатические особенности, согласно которым определяется толщина теплоизоляции;
  • совместимость слоев конструкции, т.к. в случае несовместимости потребуются разделительные или миграционные прослойки.

Грамотно устроенный пирог для мягкой кровли сооружается с учетом всего спектра перечисленных условий. Без сведений о конкретике проекта точных рекомендаций не даст никто, но с принципом сооружения стоит ознакомиться, независимо от того, своими руками будет устраиваться пирог или его укладкой займутся наемные кровельщики.

Популярные статьи  Какой сайдинг лучше для обшивки дома: ТОП-9 лучших фирм-производителей сайдинга

Монтаж мягкой кровли

Перед началом монтажа мягкой кровли своими руками, следует проверить цвета всех листов в упаковках, поскольку могут быть несоответствия в плитках. Чтобы избежать цветовых отклонений можно перемешать 5-6 упаковок. Сама черепица подходит для крыш с углом наклона 12-90.

Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 5 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.

Крыша из гибкой черепицы своими руками

Гибкая черепица: инструкция по монтажу

Если оба вышеуказанных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке гибкой черепицы. Итак, как стелить мягкую кровлю? Технология монтажа мягкой кровли довольно проста:

  1. Работа с карнизной черепицей. Монтируется поверх планок на карнизный свес. Для фиксации используют клей и гвозди, располагающиеся на расстоянии 25 мм от края покрытия. Еще один вариант монтажа – использование выкройки, сделанной из рядовой черепицы Для этого с гонта обрезают лепестки и монтируют черепицу встык в отступом в 20 мм от карнизного свеса. Для расчета черепицы воспользуйтесь нашим онлайн калькулятором.
  2. Работа с рядовой черепицей. Перед установкой проводится горизонтальная разметка посредством мела. Это позволит ровно укладывать ряд листов, особенно если скат имеет слуховые окна, трубы и другие элементы в конструкции. Далее с гонтов снимают защитную пленку и начинают укладку от середины карнизного свеса, направляясь в обе стороны. Крепится кровля посредством четырех гвоздей, вбивающихся в специальные отверстия. Для уклонов в 45 и выше понадобится шесть гвоздей.
  3. Первый ряд плиток располагают на расстоянии в 10-15 мм нижнего края карнизной черепицы, а лепестки располагают на ее стыках. Идущим следом ряды следует располагать таким образом, чтобы конец лепестков гонта располагался на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, надо подрезать плитку по кромке крыши и усиливать ее клеем с прослойкой от 10 см. Чтобы не повредить изоляционный слой при резке фанеры можно положить под нее кусок фанеры или доски.

Монтаж мягкой кровли своими руками с пошаговым фото

Классификация рулонной кровли Технониколь

Мягкая кровля Технониколь для крыши Эконом класса рассчитана на гидроизоляцию разнообразных строительных зданий и подсобных помещений. Несмотря на дешевизну, такая кровля отлично защищает в условиях перепадов температур и служит до 20 лет. Еврорубероид и Бикрост являются представителями эконом класса мягкого наплывного покрытия. Данные материалы характеризуются легкостью монтажа. Еврорубероид обладает меньшей канцерогенностью и низкой токсичностью в сравнении с обычным рубероидом.

Бикроэласт и Биополь относятся к классу Стандарт. Покрытие Технониколь данного класса отменно справляется с защитной функцией, ее удобно монтировать, она обладает повышенной устойчивостью к внешним факторам и механическому влиянию, имеет большой срок службы. Стоит отметить, что данный вид продукции отличается приемлемым соотношением цена-качество. Биополь чаще всего применяют для гидроизоляции фундаментов, дополнительного ковра на крышах. Маркировка поможет определить, для каких именно работ стоит применять тот или иной материал. Биополь П используют для нижнего кровельного ковра и защиты от воды фундаментов. Биополь К –для наружного слоя кровли. Аналогичные характеристики и маркировку имеет и Бикроэласт.

Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция Покрытие крыши мягкой кровлей БикроэластИсточник stroypay.ru

Представителем рулонной мягкой кровли Бизнес класса является Унифлекс. Ее широко используют в строительстве в различных климатических зонах. Маркировка поможет определить вид посыпки и область применения данного материала. Унифлекс К – применяют для верхнего слоя покрытия. Она имеет крупнозерновое покрытие. А Унифлекс П – с мелкой посыпкой применяют для гидроизоляции конструкций. За основу данного покрытия берут полиэстер, стеклоткань либо стеклохолст.

Рулонная кровля Премиум класса заслужила отличную репутацию во всех странах. Техноэласт является представителем этого класса покрытий. Техноэласт обладает повышенными гидроизоляционными свойствами, наибольшей прочностью и долговечностью. Его используют в разных климатических зонах для кровли зданий и для защиты конструкций и фундаментов в местах с повышенным давлением грунтовых вод и большой минусовой температурой.

Еще одним представителем Преимум класса является ТехноэластМост – покрытие, которые используют для гидроизоляции конструкции мостов и плит перекрытия. Основа из искусственного каучука надежно выполнит свои функции в условиях повышенных нагрузок.

Кровельный пирог под мягкую кровлю с утеплением: пошаговая инструкция При укладке нижняя часть кровли прогревается, что позволяет ей склеиться с поверхностьюИсточник hi.decorexpro.com
