Как сделать мангал из кирпича на даче

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

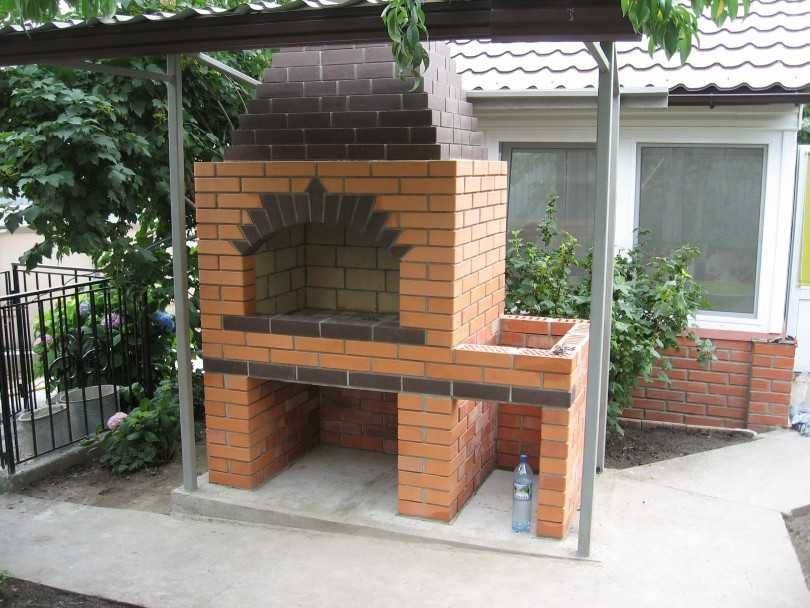

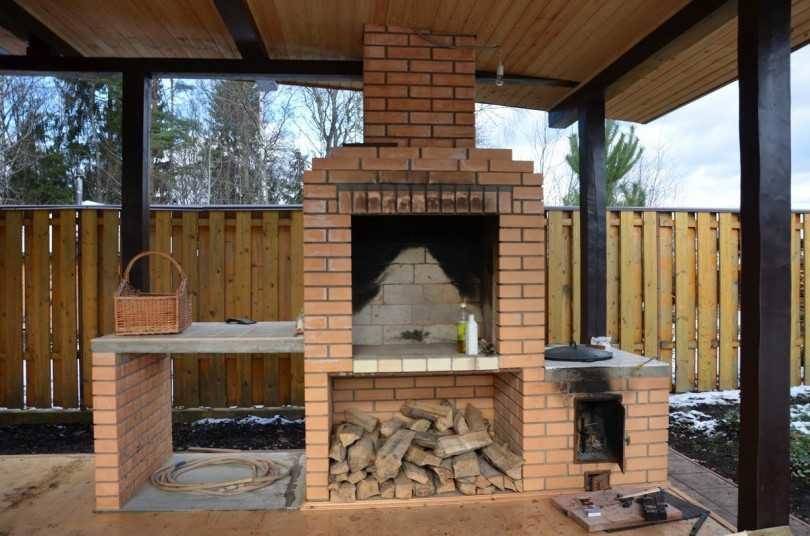

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.

Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду, как на плиту. Конструкцию можно дополнять нишами для дров, углей и утвари.

Какие элементы будут включены и как сделать дачный мангал из кирпича так, чтобы он подходил вам, определяют на стадии проектирования, исходя из планируемых габаритов, того, сколько пищи будет готовиться в мангале одновременно, и какие виды еды будут на нем готовиться.

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Фундамент

Работа по обустройству зоны барбекю начинается с заливки фундамента независимо от размеров конструкции. От качества основания в немалой степени зависит срок службы сооружения.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Для фундамента необходимо выкопать котлован, глубина которого составляет 25 см. Размер основания отмеряют на 50 см больше, чем размер печи.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Дно утрамбовывают, засыпают щебенкой. Затем льют небольшой слой бетона, крепят арматуру для прочности.

Металлические стержни забивают вертикально и укладывают горизонтально, скрепляя в местах пересечения для придания дополнительной прочности.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

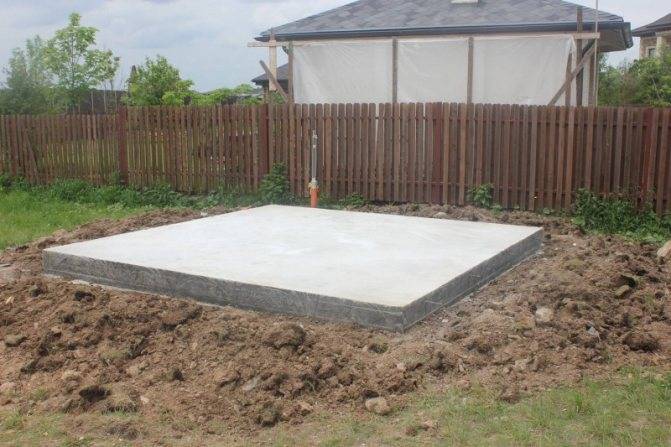

После этого котлован заполняют бетоном полностью и выдерживают в течение 3 суток, накрыв металлическим листом. Под края листа подкладывают кирпичи, чтобы поверхности не соприкасались.

Для защиты от влаги на фундамент надо уложить лист рубероида.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

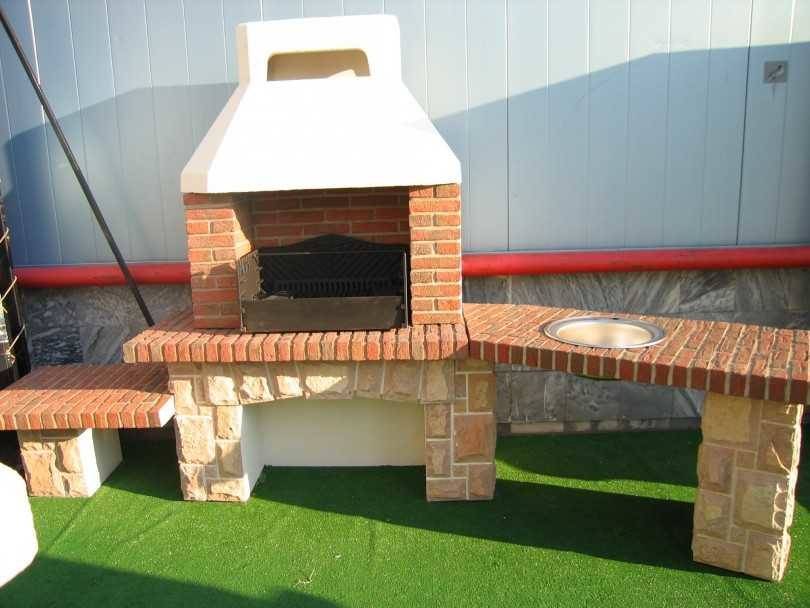

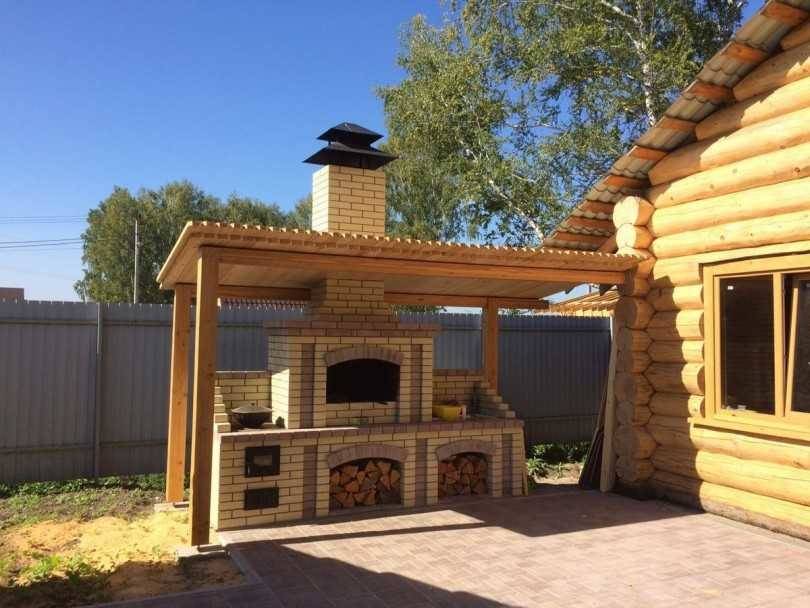

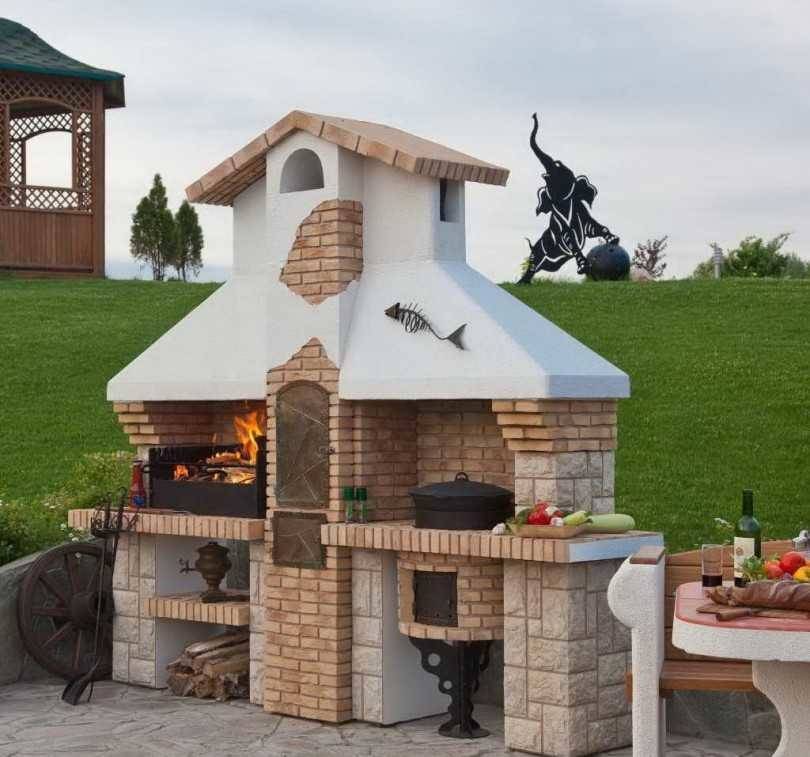

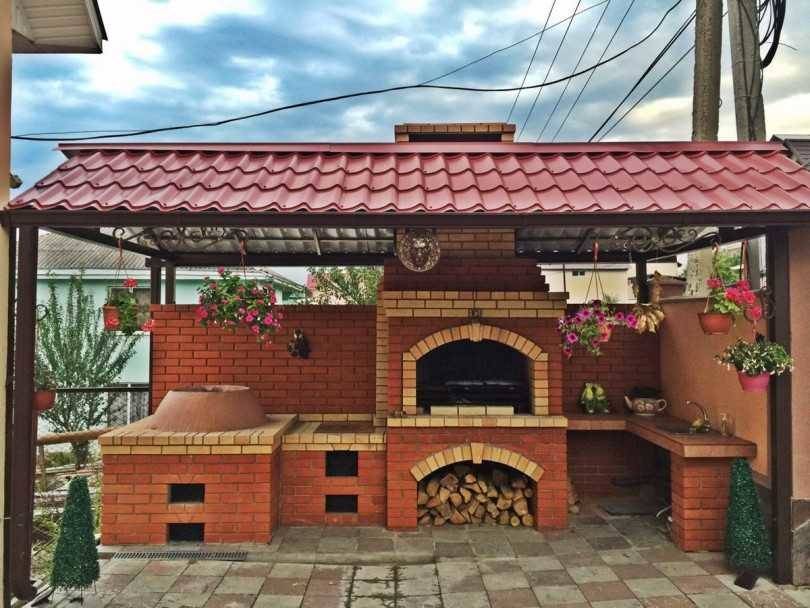

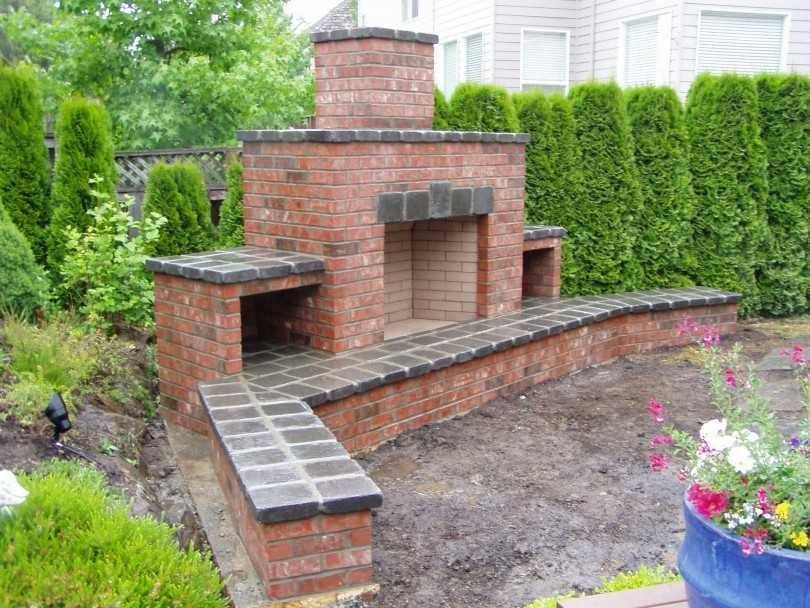

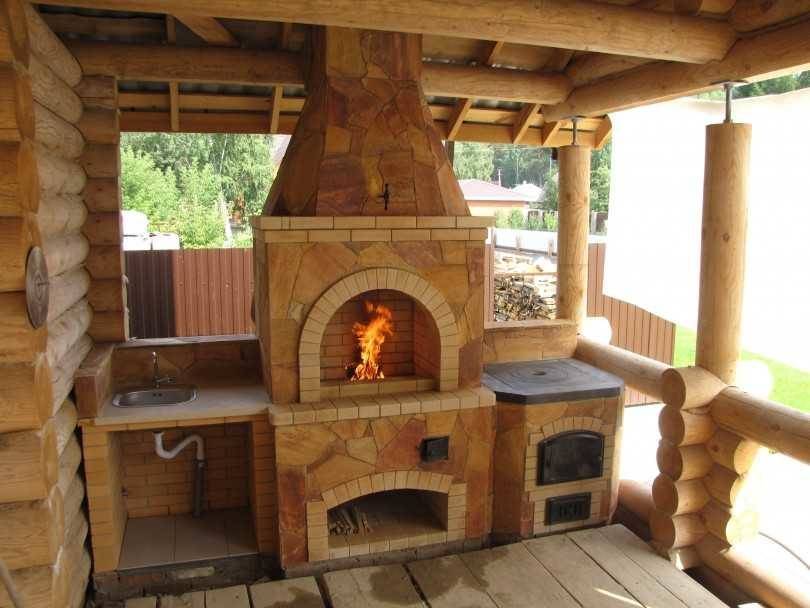

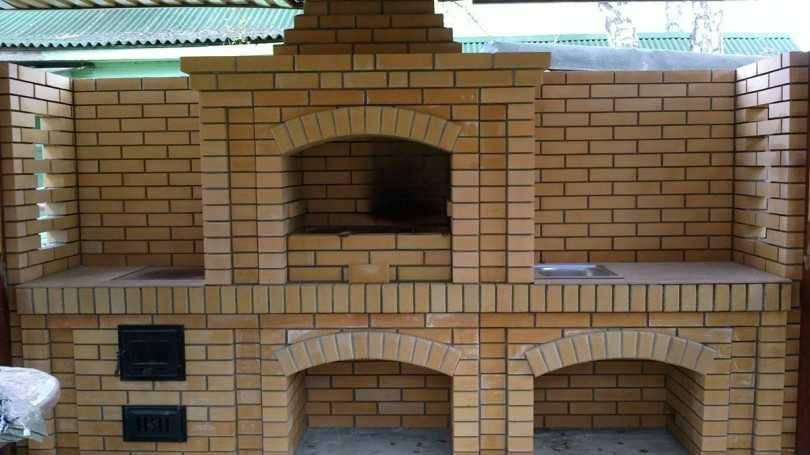

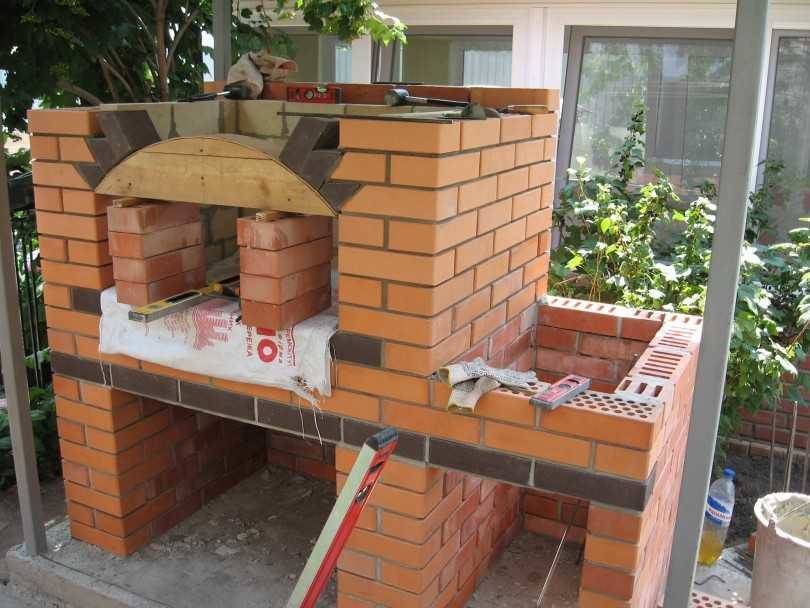

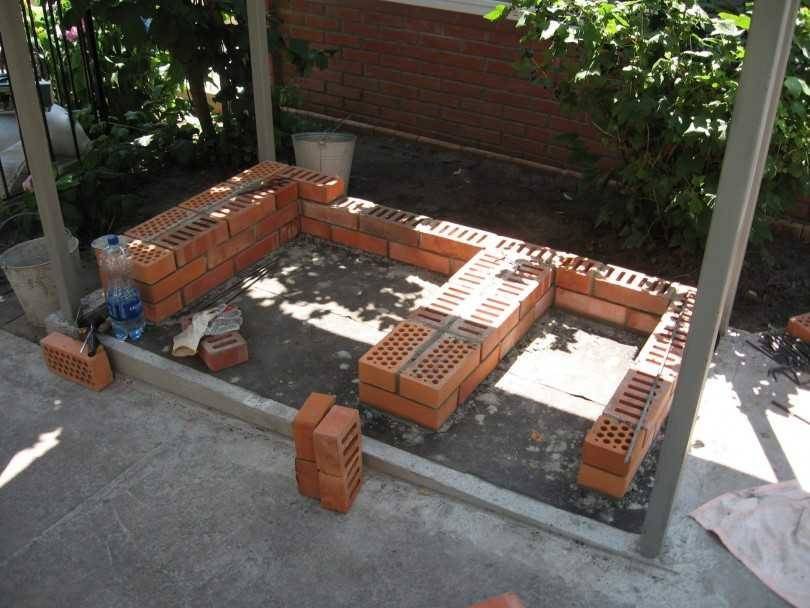

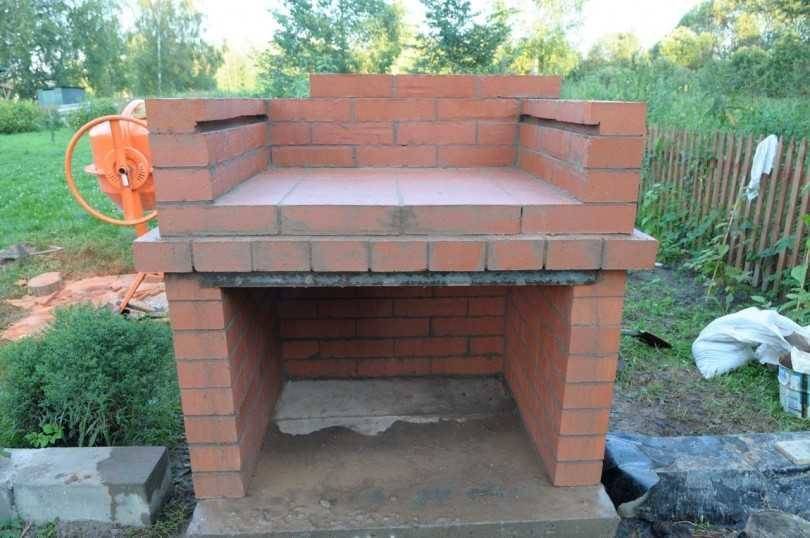

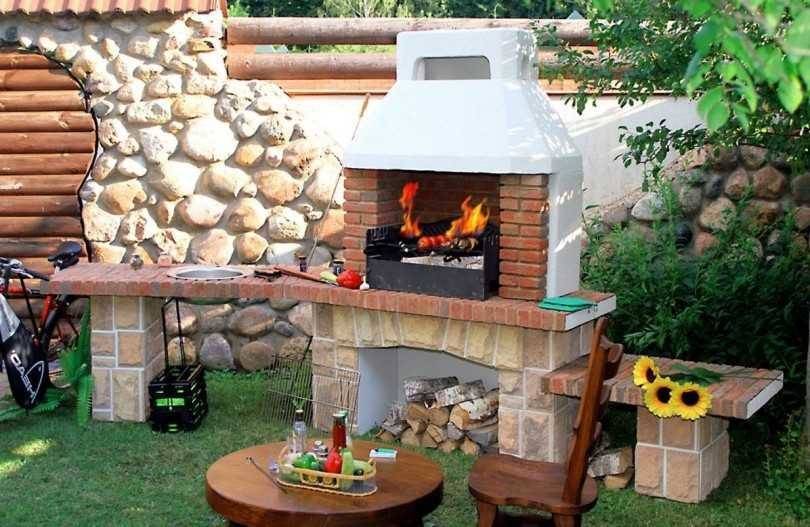

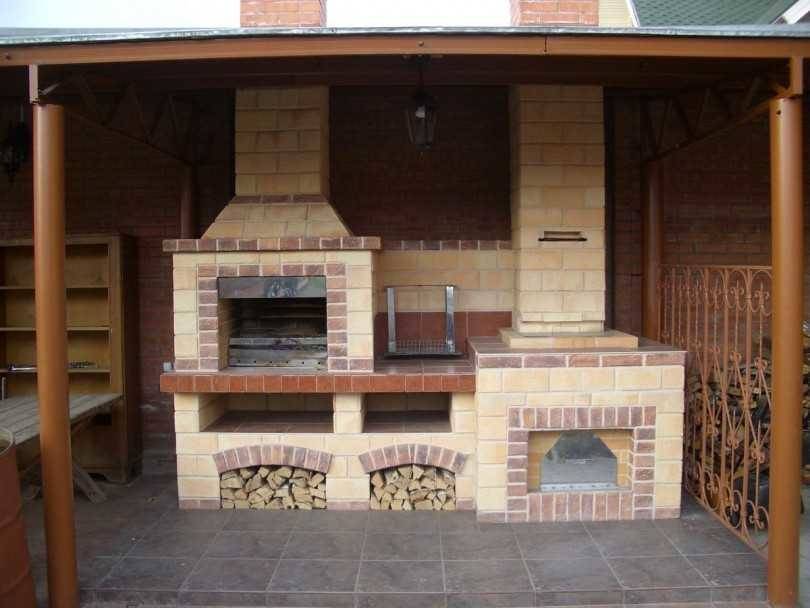

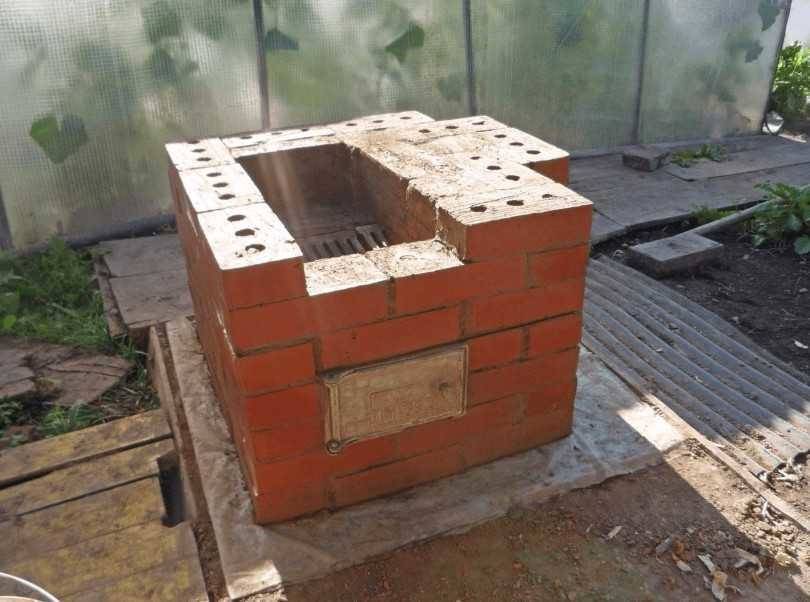

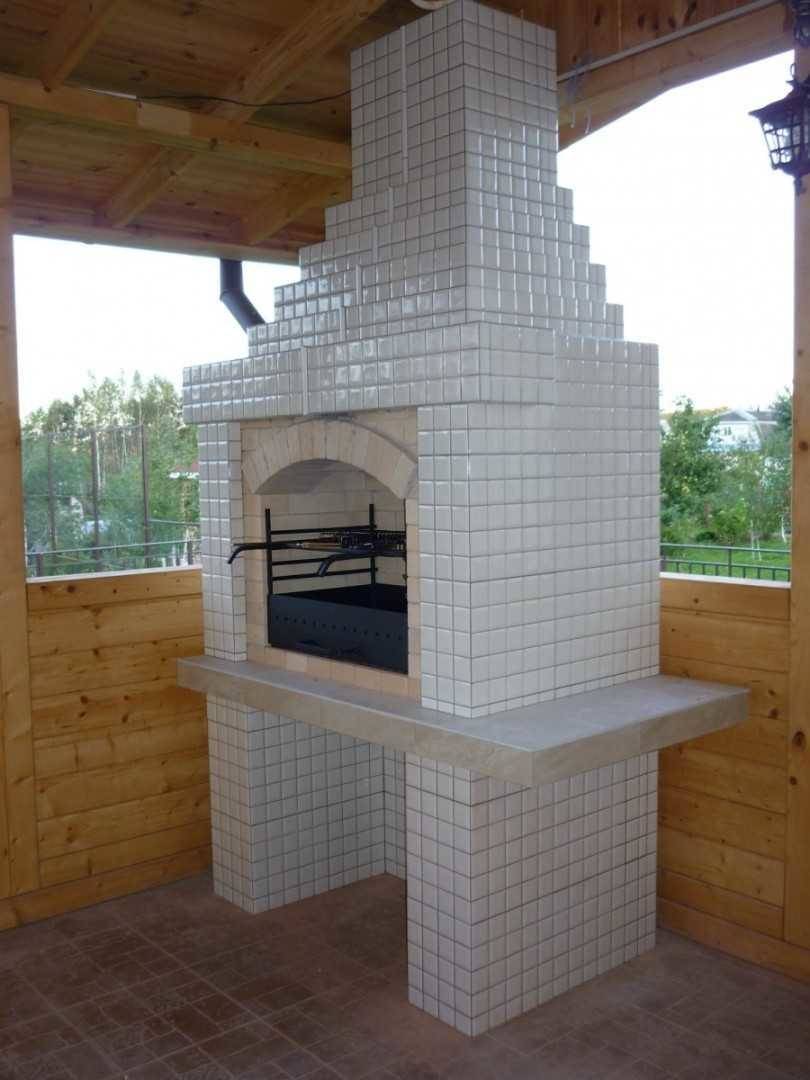

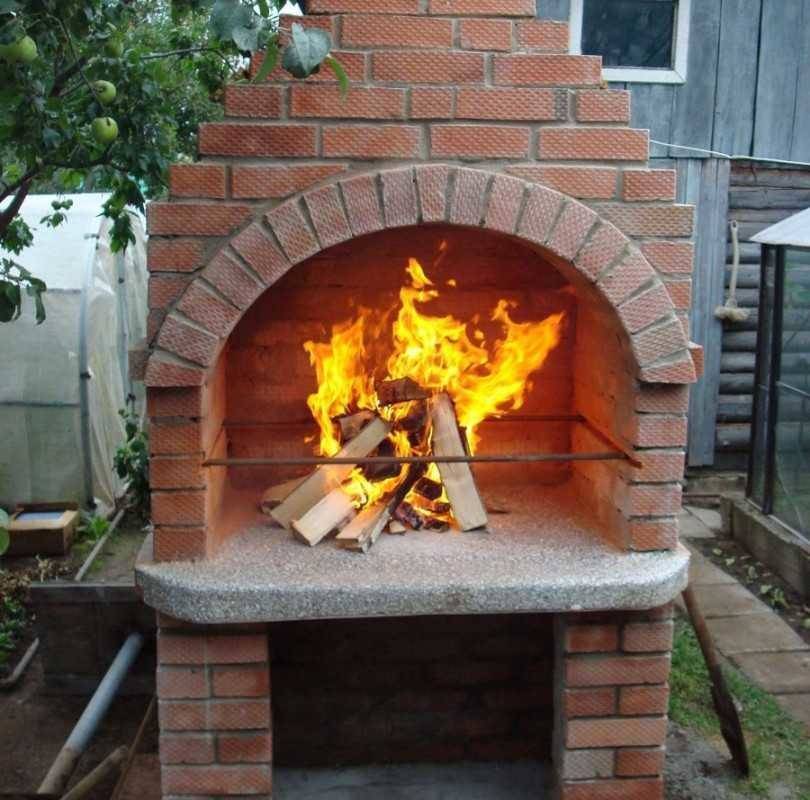

Фото мангала из кирпича своими руками

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Источники

https:/TvoiDvor.com/mangalyi-i-barbekyu/kak-postroit-kirpichnyiy-mangal-svoimi-rukami-poshagovaya-instruktsiya/
https:/vdome.club/podelki/raznoe/mangal-barbekyu-iz-kirpicha-v-besedke-kak-sdelat-ustroystvo.html
https:/stroychik.ru/raznoe/mangal-iz-kirpicha-svoimi-rukami
https:/stroy-okey.ru/house/pristroyka/mangal-iz-kirpicha-svoimi-rukami-chertezhi-i-shemy-kladki/
https:/1-teplodom.ru/barbeku-iz-kirpica-125-foto-prostaa-instrukcia-kak-postroit-svoimi-rukami/
https:/svoimirykami.guru/mangal-iz-kirpicha-svoimi-rukami/
https:/mangalka.com/mangal/prostoj-mangal-iz-kirpicha.html
https:/tytpodelki.ru/mangal-iz-kirpicha/
https:/dizajninterer.ru/barbekyu-iz-kirpicha/
https:/svoimirukami.guru/mangal-iz-kirpicha-svoimi-rukami/

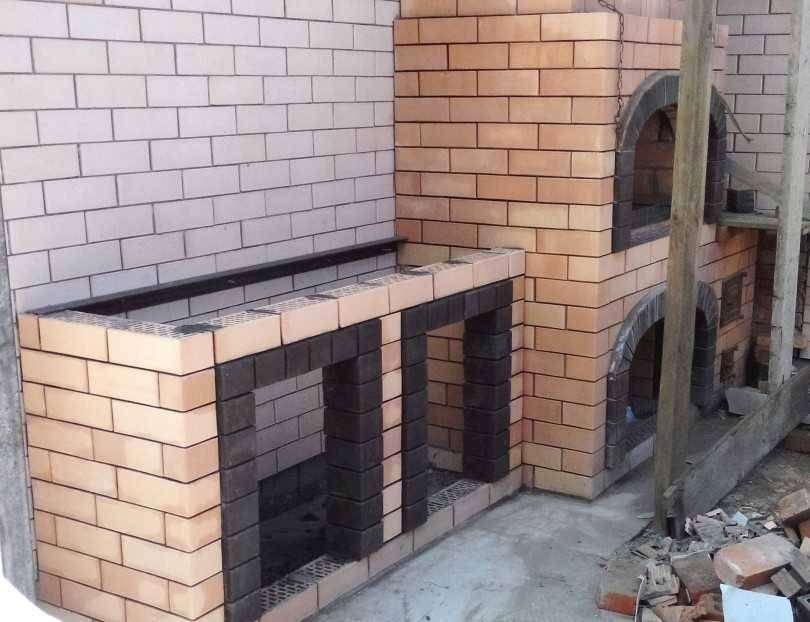

Кирпичная кладка

Для лучшего сцепления кирпичи перед использованием замачивают на 1 день или помещают перед укладкой в воду на полминуты.

Кладка производится в соответствии с проектом, при этом каждый ряд допускается смещать на половину кирпича поочередно в разные стороны, периодически (каждые три ряда) укладывая армирующую сетку и проверяя вертикальность и горизонтальность кладки.

Жаровня изготавливается из кирпича или из специально отлитого для этой цели бетонного армированного блока.

Для кладки арочного свода применяется кружало. Зазор в 10 мм формируется при помощи щепок. Затем кирпичи смачиваются водой и скрепляются раствором.

Поверх топливника помещается металлический уголок или балка из железобетона.

Незаделанные щели в кладке способствуют вентиляции, и увеличивают интенсивность горения.

Ветровые стены, дымосборник и труба присутствуют не во всех видах мангалов. В простейших модификациях они отсутствуют.

Беседки барбекю своими руками: чертежи, фото, видео. Виды печей для легких павильонов

Перед тем как начать проектирование беседки барбекю, необходимо точно определиться с видом печи: будет ли это просто жаровня или целый комплекс с раковиной, столешницей, дровником и другими элементами. Для установки в беседках используют такие виды конструкций:

встроенная печь — стационарное оборудование из кирпича, включающее гриль, духовку, плиту и коптильню. Оснастив беседку такой печью, можно получить возможность для приготовления практически любых блюд. Конструкция такой печи довольна сложная и для возведения разумнее пригласить настоящих мастеров по кладке печей;
печь-мангал — такая печь имеет менее сложную конструкцию и часто ее совмещают с коптильней

Установив такую печь, следует принять во внимание, что готовить на ней возможно будет только с использованием шампуров. Отличный вариант для любителей шашлыков;

Фото-галерея беседок с мангалом:

4d4360f6c6ba6bc484bf79d2dded4db4.jpe

2a53b0cea1166b1efc721a0555e99380.jpe 085ffcfee2a2e1b5a8a01a3974969591.jpe

Устройство барбекю из кирпича. Разрез А-А: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 8 — арочные перекрытия топливника и дровника; 9 — дровник; 10 — хайло (250х250 мм); 11 — дымоход (250х250 мм); 12 — топливник (500х770х620 мм); 15 — мангал из листовой стали (съемный); 16 — шампур; 17 — дрова. Разрез Б-Б: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 13 — пазы в кирпиче для решеток барбекю; 17 — дрова

  • печь-барбекю — очень близкая по конструкции с печью мангалом. Здесь для приготовления используется решетка, что облегчает процесс приготовления, однако уход за ней более трудоемкий;
  • переносной мангал — практичное устройство, которое изготовлено из металла. Оборудование стойко к действию коррозии, отличается прочностью и долговечностью, не нуждаются в особом уходе. Его можно приобрести в готовом виде и установить в беседке. Если вы не планируете переносить мангал в другое место, можно его обложить кирпичом и использовать стационарно. Огонь разводится внутри короба, а готовить можно как на шампурах, так и на решетке;
Популярные статьи  Как подключить трехфазный электродвигатель в сеть 220 В своими силами: подробная схема

Различные варианты беседок с печкой разборные конструкции — относительно недорогие мобильные изделия, которые можно разобрать и сложить в коробку. Главным недостатком считается использование в их изготовлении дешевого металла, который быстро деформируется под действием высокой температуры;

Полезный совет! Установить над переносными мангалами или барбекю вытяжку возможно, зафиксировав ее на потолке непосредственно над печным оборудованием.

  • газовая установка гриль — для приготовления используется жар от камня;
  • оборудование смокер-гриль — предназначено для приготовления мяса-гриль и копчения;

Печь-барбекю для беседки, выполненная из кирпича печь-казан — предусматривает отверстие в печи для опускания в очаг казана. Позволяет приготовить различные блюда: плов, шурпу, а также тушеное мясо;

  • жаровня — для приготовления пищи на твердом топливе;
  • печь-камин — обычно к установке такого оборудования прибегают, когда планируют строительство закрытой беседки с использованием ее в зимнее время. Будет это камин-мангал или камин-барбекю – решать вам.

При разработке проектов беседок с печью, в чертежах указывают размеры будущего оборудования и порядовую схему укладки кирпичей для возведения печи. Такие схемы можно отыскать в интернете. Для более подробного ознакомления с технологией укладки, предлагается посмотреть видео поэтапного строительства печей для беседок.

Выбор кирпича

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Для кладки мангала придется использовать несколько разных видов кирпича. Дело в том, что каждый вид этого строительного материала обладает различными характеристиками. По этой причине для разных частей сооружения будет применяться разный тип кирпичей.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Рекомендуется использовать следующие виды кирпичей для строительства мангала: шамотный огнеупорный, полнотелый рядовой, красный печной.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

В таблице указана область применения и свойства каждого из видов:

Тип кирпича Применение Свойства
Шамотный Нижняя часть дымохода, топка. Наиболее прочный кирпич, устойчивый к температурам до +1800°С. Обладает низкой способность проводить тепло, поэтому не нагревается.
Красный печной Нижние уровни сооружения, дымоход, стены. Выдерживает температуру до +1200°С.
Красный рядовой полнотелый Труба дымохода, перекрытие между топкой и местом для розжига дров. Имеет большой срок службы, способен выдерживать температуру до +1200°С.
Облицовочный Наружная кладка. Обычный кирпич. Плюсом является разнообразие форм, размеров и цветов этого типа стройматериала.

Частые вопросы

Легко ли построить, если нет опыта?

Процесс строительства даже простого кирпичного мангала для неподготовленного человека достаточно сложен, так как требуется соблюдать массу правил. Если опыта подобных работ нет, рекомендуется привлечь к выполнению работ профессиональных каменщиков-печников. Обычные строители здесь вряд ли помогут, так как они не знакомы со спецификой постройки печей, требующей использования других технологий.

Какой правильный состав цементного раствора?

Раствор для мангала изготавливают особым способом. В его состав входит красная глина, овражный песок (не речной или карьерный). Он шероховатый, лучше сцепляется с частицами глины. Если есть сомнения, то лучше купить готовую смесь в магазине, проконсультировавшись с продавцом.

Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

  • Дикий камень
  • Плитка
  • Лаковые покрытия
  • Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Пошаговая инструкция

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Порядок работ:

  1. Выкладка пьедестала.
  2. Обустройство печи.
  3. Выкладка трубы.
  4. Заключительные работы.

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фотоЭтапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

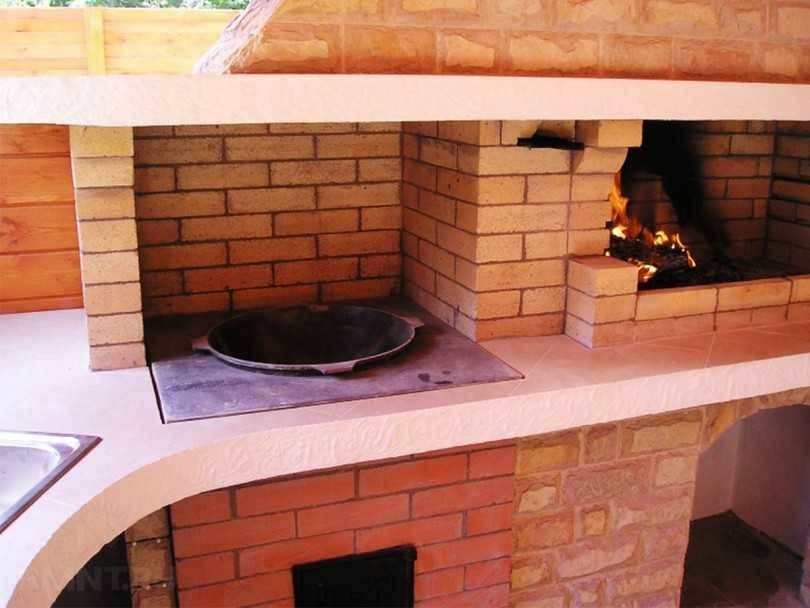

Особенности мангала с казаном: внешний вид и расположение

Конструкция бывает двух категорий:

  1. Одно-зоновая. Когда решетка для жарки мяса и место под казан объединены. Принцип русской печи. Это сложная конструкция, возведение которой, стоит доверить печнику.
  2. Двух-зоновая. Встречается чаще, потому что удобнее в использовании. Все элементы расположены отдельно.

Уличная печь с мангалом и казаном – стационарный кухонный комплекс из камня или кирпича, которому нужен фундамент. Для увеличения функционала, может быть дополнен:

  • Столешницей для разделки мяса, нарезки овощей.
  • Раковиной.
  • Коптильней.
  • Тандыром.

Разместить дачный объект с мангалом лучше в шаговой доступности от дома. Это облегчит подключение к коммуникациям. Место выбрать защищенное от ветра, ровное, без деревьев и кустов.

Некоторые особенности постройки мангала

Ниже перечислены некоторые правила и советы, которые помогут сделать лучше, проще и быстрее, а также получить желаемый результат:

Фундамент лучше выкладывать в сухую погоду, чтобы не возникало проблем с размытием грунта. Также это гарантирует более ровную поверхность, отсутствие которой порой так портит мангалы из кирпича своими руками.

Решётки можно использовать любые, просто купленные в магазине. Также можно сделать их самостоятельно.

Между моментом закладки фундамента и временем начала выкладки самого мангала должно пройти достаточно времени. Минимальный отрезок – 8 дней, и он действителен при сухой и тёплой погоде.

Порядовки также могут использоваться для расчёта используемых материалов.

Если решено делать печь-мангал из кирпича своими руками, и вообще любые конструкции с дымоходом, крайне желательно привлечь печника для консультаций и проверки правильности выполнения.

Сделать мангал своими руками не так уж сложно. Главное – придерживаться рекомендаций. Нужные схемы можно найти на этой странице и успешно использовать для постройки мангала с барбекю.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

  • необходимость сооружения на надежном фундаменте;
  • отделка металлическими листами или другим невозгораемым материалом пола перед печью;
  • размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.
Популярные статьи  Место для костра на даче своими руками

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

  • при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
  • ограждать детей от близкого от печи нахождения;
  • не оставлять зажженную печь, тем более с едой, без присмотра.

Барбекю или мангал

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фотоПорядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Раствор для кладки

Поскольку кирпичи имеют разные свойства и используются для кладки в определенных частях мангала, раствор для их скрепления тоже будет разным. Это обусловлено его характеристиками и способностью выдерживать определенную температуру.

Шамотный раствор

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Эта смесь — один из наиболее удобных способов скрепления кирпичей. Шамотный раствор упрощает работу, поскольку его необходимо лишь развести водой в нужном количестве. Необходимо прочитать инструкцию на упаковке, чтобы правильно соблюсти пропорции.

Данный вид смеси выдерживает температуру до 1700°С, не трескается, имеет высокую вязкость, поэтому использование будет максимально комфортным.

Глиняно-песчаный раствор

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Для топки, дымосборника и мангала необходимо использовать смесь, которая сохранит свои свойства даже при высоких температурах. Для ее создание используют красную глину и просеянный песок (пропорция 1:2).

Цементный раствор

Внешний каркас стен, часть трубы и другие части мангала, которые возводятся первыми, скрепляются обычным раствором из цемента. Для этого смешивают песок и цемент в пропорции 3:1.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Чертежи и порядовка мангала

Точные габариты мангала, как и количество необходимого материала, зависят от особенностей конструктивных решений, принятых владельцем. Примерные размеры сооружения приведены на чертеже, указанном ниже.

По этому изображению можно составить представление о потребном количестве кирпича и прочих материалов.

Схема еще одного варианта сооружения с порядовым изображением кладки поможет разобраться с особенностями выполнения работ.

Порядок укладки кирпича не должен вызывать вопросов, если придерживаться общего правила «перевязки» стыков.

Перед тем, как приступать к закупке материалов, необходимо детально изобразить желаемый результат на бумаге. Для этого потребуется:

  • выполнить чертеж объекта в трех проекциях – с видом с фронта, сбоку и сверху;
  • указать точные размеры;
  • прорисовать отдельные конструктивные узлы.

Если из общего вида не будет понятно, как устанавливаются отдельные элементы, потребуется выполнить разрезы или сечения, детализировав некоторые места.

При разработке чертежа следует правильно выдержать масштаб, чтобы сохранить пропорции объекта на изображении. Для большей наглядности, можно сделать аксонометрическую проекцию, представляющую сооружение в объеме.

Такая работа требует определенных навыков и подготовки. Но графическое изображение составит полное представление о будущем объекте, чтобы уточнить выполнение и компоновку отдельных узлов.

Кладка простой печи барбекю

Схема укладки должна быть определена заранее. Стенку кладут в полкирпича, используя для скрепления бетонный раствор.

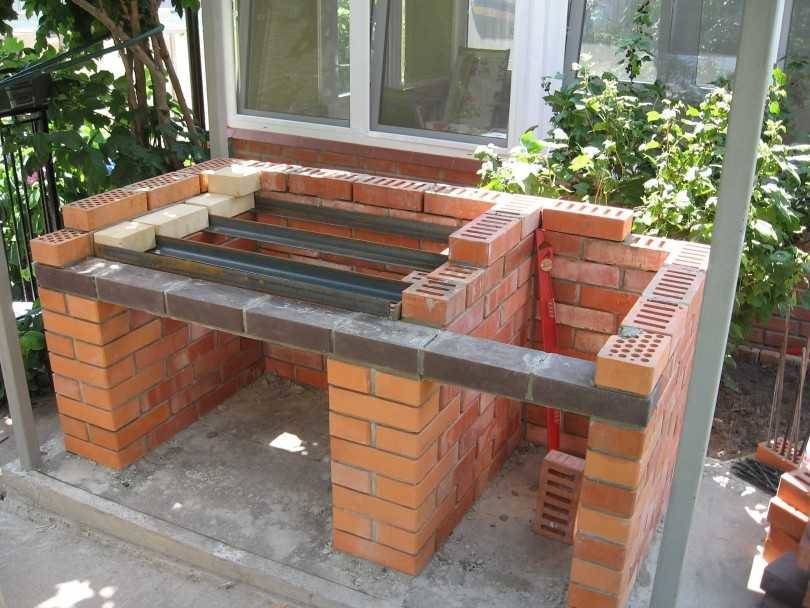

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

В зависимости от формы проемов высоту стен выкладывают в 80 см для прямоугольных проемов, для арочных достаточно 60 см.

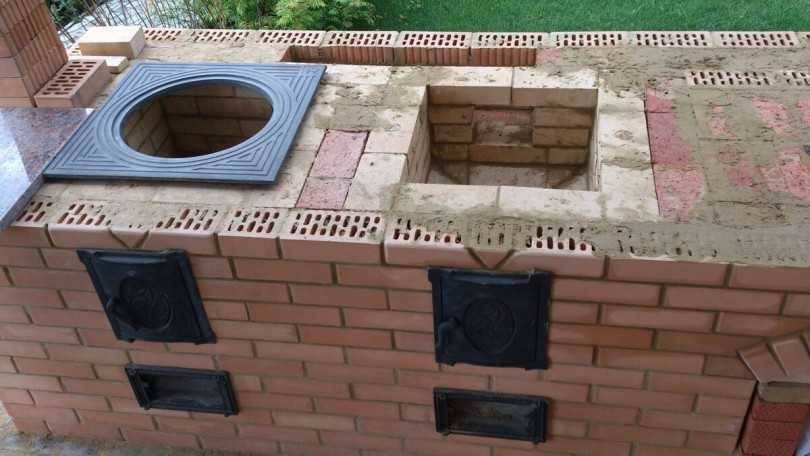

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Прямоугольный проем сверху закрывают металлическим профилем, который служит основой для кладки кирпичей. Арочный проем сверху формируют при помощи каркаса из досок. Кирпич укладывают на этот каркас и дают раствору застыть.

В процессе кладки необходимо установить трубу, если будет мойка. Через эту трубу пойдут шланги для водопровода.

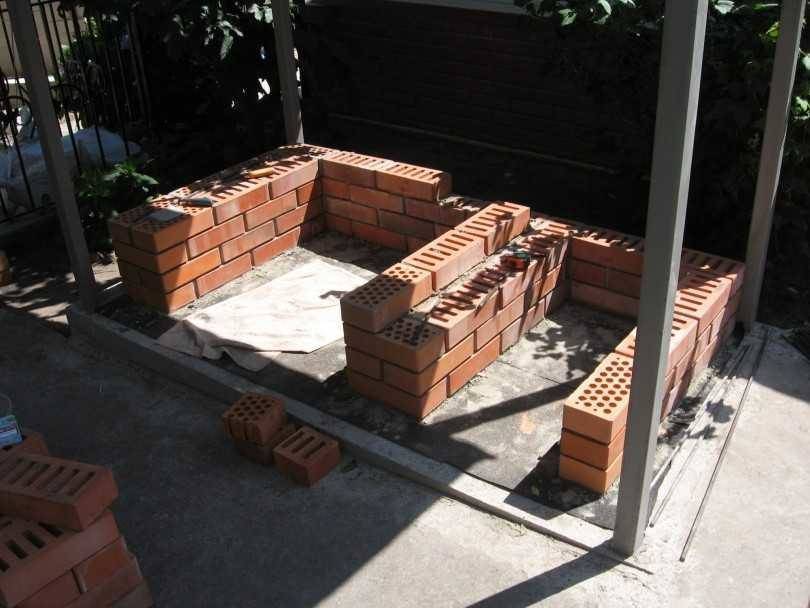

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

В процессе кладки надо помнить о трех важных правилах:

  • качество кладки проверяется по ширине швов (швы должны быть ровными),
  • между столом и верхним краем проема должно быть не менее 2 рядов кирпичей,
  • арочный проем сверху обязательно имеет центральный кирпич.

Устанавливают деревянную опалубку, после заливки стяжка сохнет около трех суток.

Затем устанавливают столешницы.

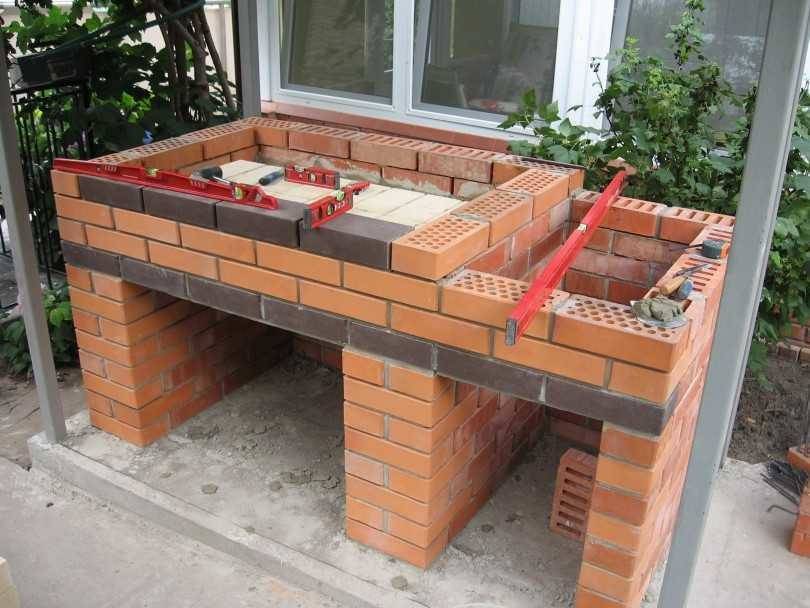

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото

Необходимые для работы материалы

Основной составляющей раствора для печной кладки, является глина. От качества приготовленного раствора зависит дальнейшее использование дачного мангала. Он должен быть средней пластичности, потому что дает минимальную усадку, не трескается, прочно связывает кирпичи и выдерживает высокую температуру.

Для заливки опалубки фундамента нужны доски, арматура для сцепки, чугунные дверцы на топку и элементы печи (круги под разный размер казана), столешница и мойка, по желанию.

Выбор кирпича, песка, цемента

  1. Кирпич (жаропрочный и облицовочный). Он должен иметь правильную форму и размер, прямые грани и углы, без скосов. Отбраковываем плохо обожженный и треснутый. Повышенные требования предъявляем к качеству кирпича, если каминная кладка будет использоваться без отделки, а просто с расшивкой швов.
  2. Песок + глина. При смешивании раствора из отдельных компонентов самостоятельно, песок готовится мелкий, без остатков растительности. Отсейте крупные частицы через мелкое сито. Количество песка, зависит от пластичных свойств глины, которая тоже добавляется в раствор. Печники определяют ее пластичность на глаз и ощупь. Новичкам лучше использовать готовые смеси, которые продаются в строительных магазинах в большом ассортименте.
  3. Цемент. Он нужен для заливки фундамента и добавляется в кирпичную кладку, для увеличения прочности раствора. Берется в расчете 0,75 л цемента на ведро раствора.

Подготовительный этап постройки

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

Вся работа проделывается слоями, а прослойкой служит арматура. В конце всю работу накрывают пленкой и оставляют сушиться на несколько недель.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Популярные статьи  Раздвижные двери на роликах своими руками: устанавливаем правильно

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

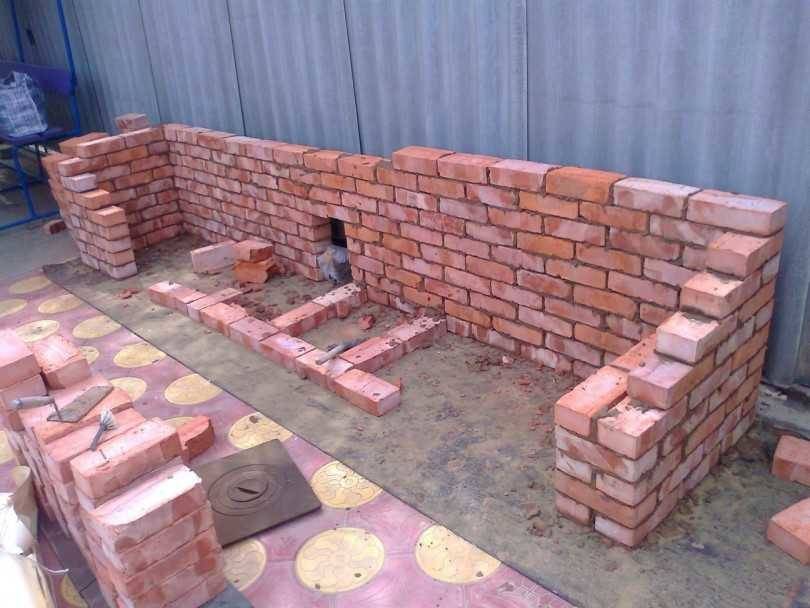

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

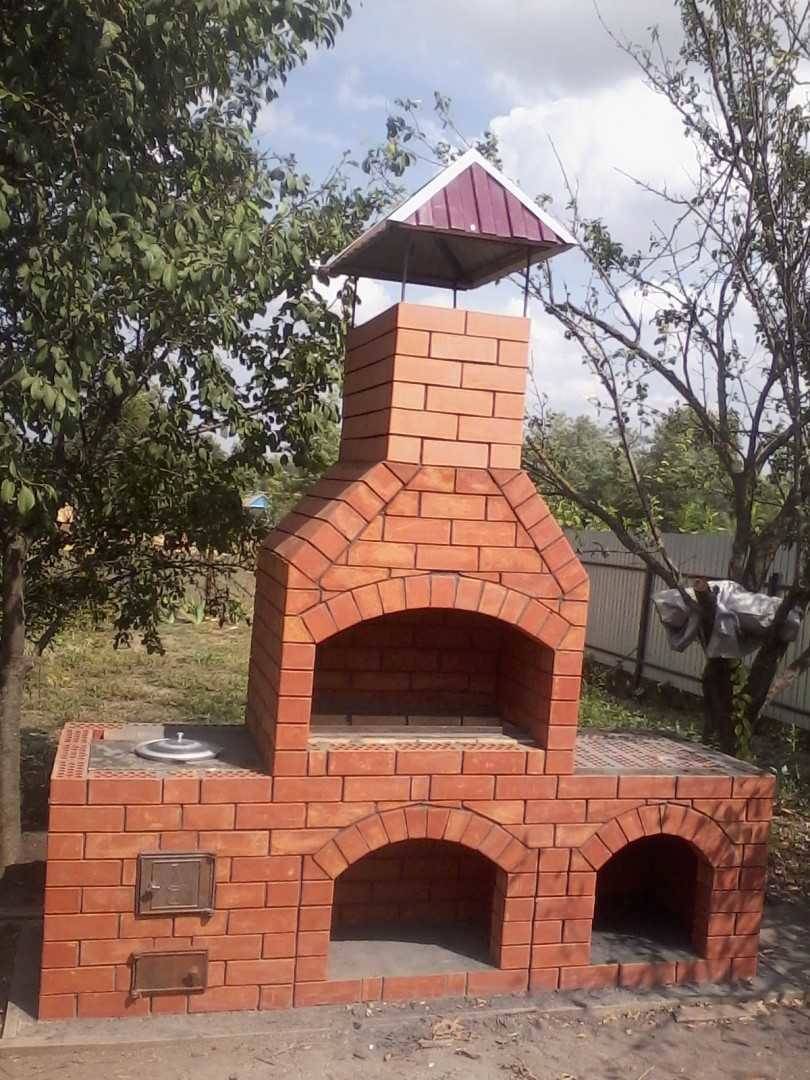

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

чСтроим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

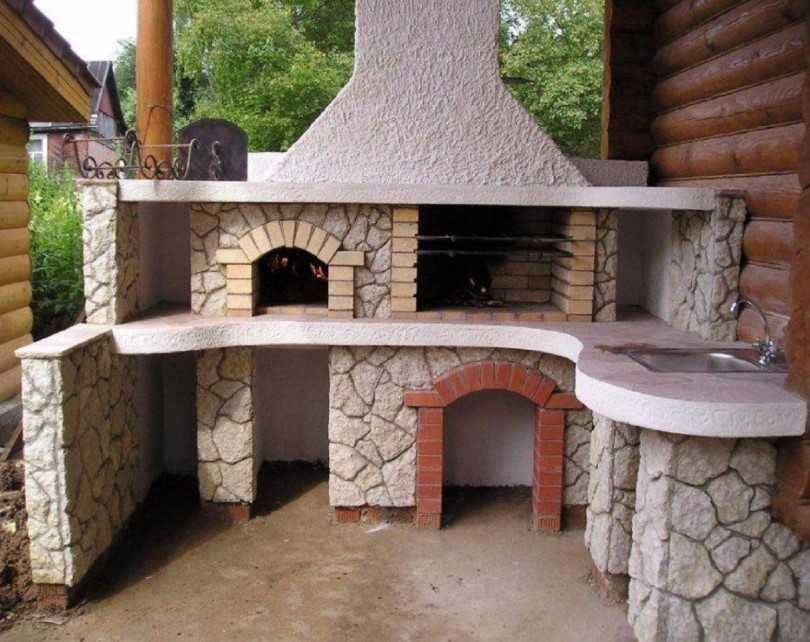

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Строим простой мангал из кирпича своими руками. Пошаговая инструкция + фото Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Почему именно кирпичный мангал?

Если посмотреть варианты постройки мангала или барбекю, можно заметить, что кирпич как строительный и отделочный материал в этом направлении преобладает. Изначально он изготавливался из меди, а по форме напоминали большую чашу.

Сегодня всё изменилось. Мангал перестал быть чем-то особенным: его легко купить, стоит он недорого, а многие люди предпочитают сделать постоянный у себя во дворе. Сейчас его применяют для получения углей и последующей жарки чего-либо: мяса, овощей, птицы, рыбы.

Кирпич предпочтителен потому, что это тот материал, который легко раздобыть. Он всегда есть в продаже, часто остаётся от строительства. Он прост в уходе, а опора для мангала из него получается прочной, долговечной, устойчивой.

Также нельзя не сказать об эстетической составляющей: обычно такие жаровни выглядят красиво. Те, кого интересует мангал из кирпича своими руками, фото могут посмотреть на этой странице.

Общее устройство печи барбекю с казаном

Казан — это круглый котёл из чугуна. Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру

В казане на участке можно приготовить всё, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

В кирпичной печи с казаном происходит прямой нагрев ёмкости от пламени

Кирпичная печь с казаном универсальна: если убрать казан, можно жарить шашлык; если постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр; если круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками

Подготовка площадки

Перед строительством любой конструкции на дачном участке необходимо оценить прочность и особенности грунта: наличие подземных вод, карстовых пустот, убедиться в отсутствии рядом выгребных ям и сточных вод.

Пошаговое создание площадки:

  1. Глубина котлована рассчитывается, исходя из показателей грунта и предполагаемого веса мангала.
  2. Обязательна песчаная подушка, слой гравия и заливка бетонным раствором.

При заливке можно воспользоваться армированными вставками, чтобы повысить прочность фундамента. Последним шагом можно уложить поверх раствора декоративный плоский камень или плитку.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
