Разновидности мангалов из металла

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

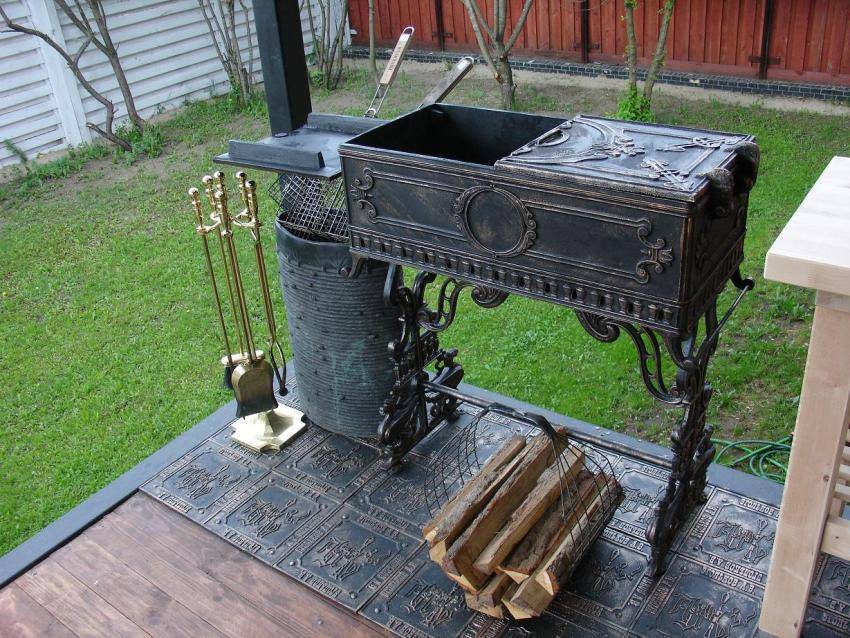

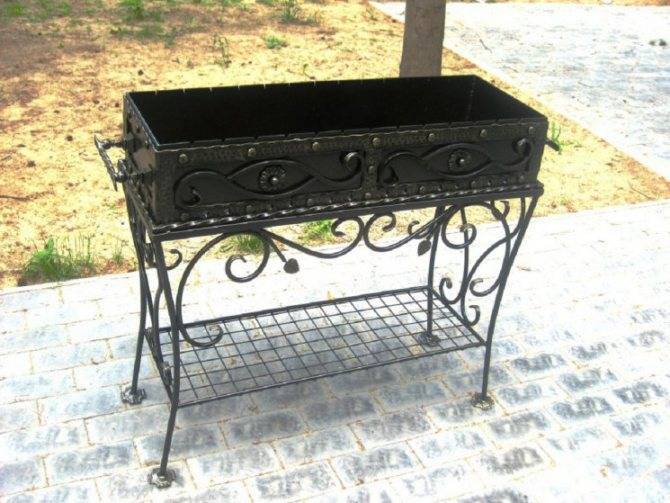

Стационарный кованый мангал

переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

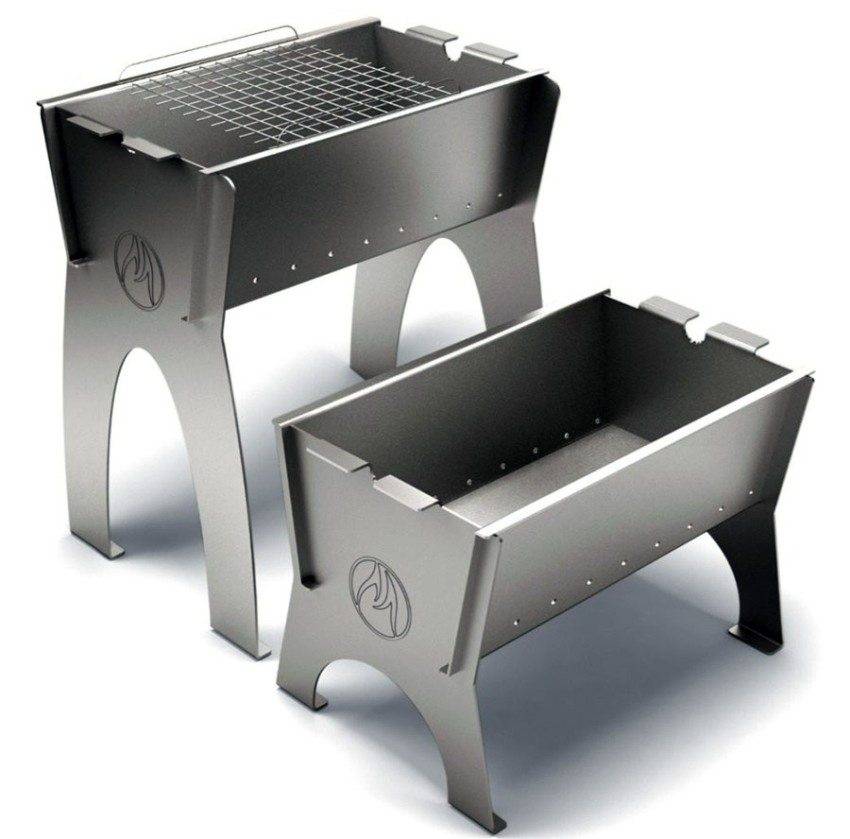

Примеры переносных мангалов из металла

передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

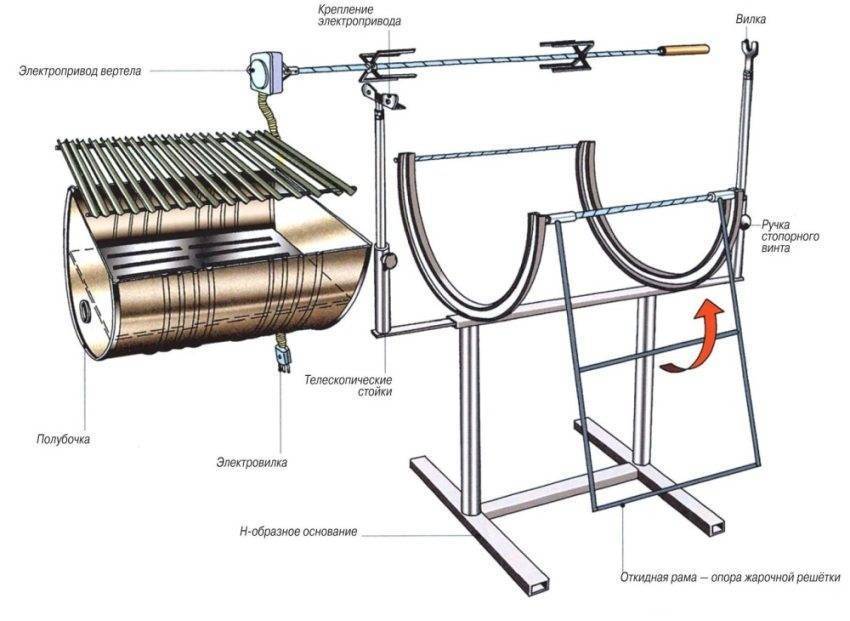

Чертеж мангала из бочки с электро-вертелом

Использование и уход

После сборки мангал еще не следует применять, особенно в тех ситуациях, когда металл использовался не новый.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

В первую очередь его сразу же очищают от грязи и ржавчины, которые образовались на материале в процессе эксплуатации или пролеживания. Для этого отлично подойдет шлифовальная машинка или обыкновенная дрель со специализированной насадкой.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Если решили окрасить мангал, то лучше всего брать для этого жаростойкую акриловую краску.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Если же этого делать не хочется, но желаете, чтобы мангал блестел, его нужно подвергнуть воронению. И в первую очередь для этого поверхность обезжиривают, протирая хорошенько спиртовым раствором.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Далее все детали мангала складывают в раствор едкого натра и выдерживают в нем около полутора часов. Таким образом вы не только сделаете мангал красивым, но и обезопасите его жаростойкой пленкой, а так же защитите на будущее от ржавчины.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

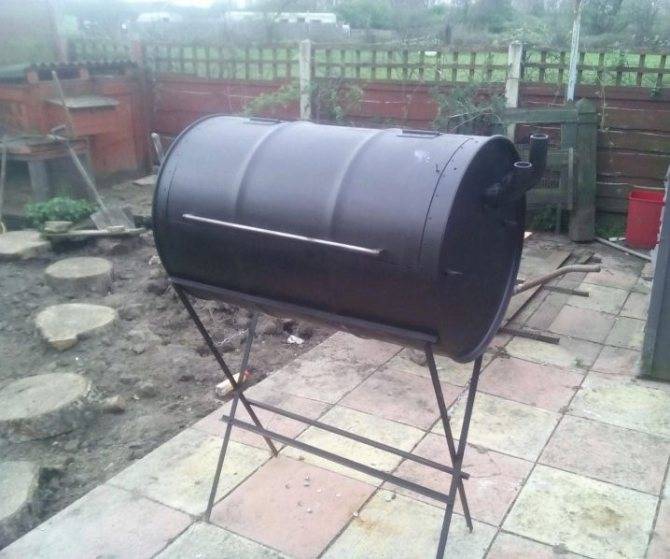

Создание барбекю из железной бочки

Одним из недорогих и простых способов изготовления шашлычницы является создание мангала из металлической бочки. Такое изделие будет оригинальным и многофункциональным. Для изготовления нам потребуются:

  • любая пустая металлическая бочка;
  • дверные петли;

Мангал из бочки с крышкой

  • металлическая ручка (желательно с деревянной накладкой);
  • решетка для барбекю;
  • крепежные болты, гайки;
  • электрическая болгарка;
  • прибор для электро/газосварки;
  • дрель;
  • шлифовальная машина или диск.

Важно! Подходит любая бочка. Главное, чтобы в ней не хранились химические отходы или горюче-смазочные материалы.. Варианта у мангала, созданного из бочки два: с крышкой (барбекю) и без крышки

Рассмотрим более детально изготовление первого варианта

Варианта у мангала, созданного из бочки два: с крышкой (барбекю) и без крышки. Рассмотрим более детально изготовление первого варианта.

Мангал из бочки без крышки

Изготовление мангала-барбекю с крышкой

  1. Установив бочку горизонтально, необходимо вырезать часть металла, которая впоследствии будет служить крышкой (примерно 1\3 от листа). Можно разрезать бочку пополам.
  2. На отрезанную часть наварить дверные навесы.
  3. В качестве ножек лучше использовать металлические уголки. Их необходимо наварить с торцевой части бочки.

    Для изготовления мангала подойдет любая целая металлическая бочка

  4. Уголки можно использовать как опору для шампуров или сетки барбекю. Для этого навариваем их на внутреннюю часть бочки.
  5. Металлическая ручка приваривается к крышке или закрепляется болтами.

Чтобы продлить мангалу жизнь его нужно предварительно обработать. Для этого внутреннюю часть бочки гладко шлифуют и покрывают специальным веществом. В качестве обработки готового мангала подойдет любая огнеупорная краска.

Чтобы мангал служил дольше, обработайте его огнеупорной краской

Хозяин барбекю, сделавший печь своими руками, всегда будет гвоздем программы и объектом для восхищения. А ваш личный помощник – мангал, будет радовать гостей и домочадцев вкусными и полезными блюдами, приготовленными на гриле.

Изготовление своими руками

Сделать самостоятельно вертикальный мангал сможет любой, кто имеет навыки работы с металлическими изделиями. Вам потребуется следующее:

  • стальная сетка;
  • листовая сталь;
  • отрезки трубы или арматуры (или уголок);
  • сварочный аппарат;
  • болгарка;
  • электроды.

Дополнительно могут пригодиться специальный декор и фурнитура, например, если это компактный вариант, можно сделать ручки.

Стенки кожуха могут быть сделаны на основе кирпича, такая жаровня может быть применена как тандыр. Кирпичный стационарный вертикальный мангал отлично впишется в экстерьер садовой зоны отдыха на даче или загородном участке.

Подготовка чертежей

Изготавливать вертикальный мангал нужно по чертежу, на котором будут обозначены размеры будущей конструкции. Параметры зависят от длины шампуров и того, сколько одновременно вы планируете их поставить. Особенность их размещения состоит в том, что задействуется сразу четыре стороны короба, благодаря этому конструкция выхолит компактной. Длина стороны должна быть просчитана так, чтобы на каждый шампур приходилось до 10 сантиметров.

Вертикальный гриль характеризуется тем, что его стенки имеют незначительный наклон и расходятся кверху. Благодаря этому шампуры ставятся легко, и вы сможете наблюдать за процессом готовки мяса. На чертеже детали стенок нужно изображать не в виде квадрата, а трапеции с короткой нижней стороной.

А соотношение длины линий по горизонтали должно быть предусмотрено так, чтобы стороны по бокам были наклонены под углом около 75 градусов. Таким же способом делается чертеж сетки, только по длине размер будет меньше. Рекомендуется, чтобы между стенками кожуха и топливника было расстояние около 20 сантиметров, обе выкройки должны иметь одинаковую высоту.

Деталь днища нужно обозначить в виде квадрата со стороной, которая должна равняться меньшей стороне трапеции. По центру нужно обозначить отверстия для того, чтобы в топливник поступал воздух. Для обеспечения безопасности допускается дополнительное изготовление маленького ящика без одной стороны.

Высота ножек может быть любой, все зависит от того, насколько вам будет удобно закладывать топливо и устанавливать шампуры. Ножки можно приварить к самому корпусу или же предусмотреть для них отдельную раму.

По периметру верха нужно поставить еще четыре детали в виде узких планок с прорезями по количеству шампуров. Для упора острия вертел можете проделать в днище отверстие или же наварите бортики.

Этапы сборки конструкции

Когда чертежи будут готовы, согласно им вырежьте четыре одинаковые трапеции для стенок корпуса, а также одну деталь днища на основе листовой стали толщиной около 4 мм. Раскроите сетку на трапеции меньшего размера, из уголка нарежьте планки с прорезями и ножки.

Боковые грани кожуха сварите и отдельно соедините детали сетки. По центру днища поставьте сетчатый топливник над перфорированной частью и приварите. Сетчатую конструкцию проведите внутрь короба сквозь нижнее отверстие и приварите днище. В итоге вы должны получить конструкцию, стороны которой расходятся кверху и конусной сеткой изнутри.

Популярные статьи  Рейтинг лучших силовых удлинителей: ТОП-13 моделей подходящих для всех задач

По верхнему периметру следует приваривать планки с прорезями и прикрепить ножки конструкции. При необходимости конструкцию декорируйте. Если требуется зольник, его нужно приварить внизу кожуха по центру под перфорированной частью.

https://youtube.com/watch?v=gJEA41uiRxI

Достоинства и недостатки конструкции

К преимуществам установки металлического мангала стоит отнести:

  • возможность готовить вкусную и полезную пищу на свежем воздухе;
  • простоту и удобство в эксплуатации;
  • пожаробезопасность конструкции;
  • возможность экономить на газе или электричестве в летнее время года при приготовлении пищи. Так как в частном дворе всегда имеются дрова;
  • возможность сделать изделие своими руками;
  • долговечность изделия, если изначально были правильно выбраны материалы для его изготовления;
  • разнообразие дизайнов, размеров и форм. Своими руками можно соорудить как стационарную конструкцию, отличающуюся многофункциональностью, так и компактный переносной мангал.

Конструкция из газового баллона

Чтобы сделать мангал из старого газового баллона, потребуется соблюдение техники безопасности, а также набор инструментов:

  • Декорирующие материалы.
  • Антикоррозийное покрытие.
  • Сварка и болгарка.
  • Решетки для обустройства качественной печи.
  • Фурнитура и крепежи для монтирования подвижной крышки.
  • Детали для изготовления опорных ножек.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Инструкция, как сделать мангал из газового баллона:

  1. С баллона слить газолин.
  2. Лучшим способом обезопасить себя и близких людей будет выжигание внутренней поверхности баллона.
  3. Внутреннюю поверхность также следует покрыть огнеупорным материалом.
  4. Наружную поверхность покрасить.
  5. Согласно подготовленной схеме, необходимо вырезать в боковой стенке дверцу, которую после шлифовки краёв монтируют обратно на подвижные крепежи.
  6. На оборотной стороне дверцы делают удобную ручку.
  7. Внутри по контуру следует приварить бортики, поверх которых укладывается решетка.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Завершающий этап работы – это монтаж опорных ножек, которые могут быть, как съёмными, так и представлены в стационарном варианте.

Мангалы с крышей из металла: фото и преимущества

Воспользовавшись одной из пошаговых инструкций и соорудив мангал из металла для дачи, необходимо задуматься о кровле для него. Кровля будет выполнять несколько важных функций:

  1. Защита металлического барбекю от любых внешних воздействий, что в свою очередь не приведет к быстрому проржавению.
  2. Возможность пользоваться установкой в любую погоду – солнечную и ненастную.
  3. Соорудив на кровле фонарь, вам удобно будет жарить мясо в темное время суток – ничего не подгорит!
  4. Конструкция с крышей имеет куда более солидный вид, чем просто отдельно стоящая конструкция.

Можно выделить несколько видов навеса для мангала, перечислим: Можно выделить несколько видов покрытия, сооружая мангалы с крышей из металла. Фото будут представлены ниже.

  • Металлическая беседка с мангалом, из кирпича или другого материала;
  • Поликарбонатный навес;
  • Приваренная к каркасу крыша (также можно добавить столешницу, мойку и т.д.).

Предлагаем вам посмотреть мангалы с крышей из металла: фото нескольких вариантов ниже. А если хотите сделать своими руками, то прочитайте статью о самостоятельном монтаже навеса из профтрубы и поликарбоната, данные знания помогут вам сделать крышу для мангала.

В данной статье мы рассмотрели как сделать мангал из металла четырьмя способами:

  • с помощью газового баллона 50л;
  • из металлической бочки 200л;
  • из жаростойкой стали 5мм;
  • из листовой 3мм стали.

Надеемся, наши мастер-классы были полезными, и вы без труда сделаете мангал из металла своими руками!

Красивые примеры

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много

Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями

Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

Принцип работы

В жаровню загружают уголь и разжигают его. Продукты, расположенные вокруг жаровни, получают тепловую энергию от древесины, при этом температура в зоне приготовления пищи достигает 230 градусов. Этого вполне достаточно, чтобы мясо пропеклось.

Закрытые мангалы дополнительно дают эффект запекания, продукт разогревается со всех сторон, тепловая энергия, отражаясь от стенок мангала, возвращается к продукту. Это позволяет мясу хорошо пропечься, оставаясь сочным.

Благодаря тому, что под жаровней и зоной приготовления пищи расположен поддон, территория под мангалом остается чистой.

Конструкция мангала из металла: стали

Конструкция стандартного мангала очень простая: представляет собой металлический короб и 4 ножки. Но чтобы готовить разнообразные блюда и сделать процесс более комфортным, Вы можете изготовить необычную конструкцию жаровни.

Для любителей летнего отдыха у водоема незаменимым станет разборной мангал, который всегда можно взять с собой.Дачный мангал с крышей можно использовать в любую погоду. Помимо самой жаровни, конструкция состоит из каркаса, крыши и профильных труб, которые будут держать крышу. Их также можно изготовить в виде полочек, в которые удобно складывать дрова, материалы для розжига или посуду.

Популярные статьи  Труборез для полипропиленовых труб: выбираем какой лучше купить

Какой дом Вам нравится больше?
Дом из бруса 14.63%

Кирпичный дом 9.18%

Бревенчатый дом 5.89%

Дом из газобетонных блоков 18.12%

Каркасный дом 36%

Дом из пеноблоков 16.18%
Проголосовало: 2986

Модели со столиком – наиболее практичная конструкция, благодаря которой продукты и посуда всегда остаются под рукой. Это может быть стандартная модель на ножках (в таком случае столик приваривается к мангалу) или каркас в виде стола, внутри которого будет сам мангал.Мангал с казаном позволяет готовить еще больше блюд и разнообразить стандартное меню. Для начала необходимо изготовить сам казан с крышкой по размеру большой кастрюли. После этого, сваривают основание в виде короба, на которое и устанавливают казан. Простыми словами, казан приваривается поверх мангала, оставив основное место для размещения шампуров или решетки.

При желании, Вы можете соединить все три идеи и создать полноценную зону для барбекю.

Сборка

Отрезаем необходимой длины четыре уголка и привариваем к пустому газовому баллону, образуя ножки нашего мангала. Снизу уголков свариваем раму и прикручиваем колесики. Раму можно изготовить с выносом на полметра в сторону для закрепления на ней газового баллона. Таким образом, вам не придется каждый раз отсоединять баллон с пропаном и переносить вручную и по отдельности – своеобразная тележка позволит быстро убрать мангал в сарай или под навес.

Далее в самом баллоне прорезаем прямоугольное отверстие на четверть или треть диаметра. Отверстие по длине на 4–8 см меньше, чем длина самого баллона.

Кусок вырезанного металла не выбрасываем – он послужит крышкой. С внутренней стороны на уровне прорези горизонтально привариваем уголок. На него ляжет либо сетка для барбекю, либо шампура с шашлыком. На противоположной стороне болгаркой делаем вырезы для шампуров. Таким образом, при приготовлении шашлыка можно будет закрыть крышку для лучшей обжарки мяса.

Трубу для горелки завариваем с одного конца и просверливаем десяток небольших отверстий 2–3 мм диаметром с одной стороны трубы. Регулировать интенсивность огня мы будем вентилем на самом газовом баллоне. Для удобства можно установить дополнительный вентиль где-нибудь поближе к мангалу.

С другой стороны трубы нарезается резьба. Она нужна для того, чтобы мангал легко можно было присоединить к источнику газа при помощи шланга.

С обратной стороны соединения с газовым баллоном врезается труба для вытяжки. Вытяжку можно защитить козырьком. Таким образом, приготовление пищи можно будет производить в любую погоду.

Обычные дверные или оконные петли привариваем или прикручиваем к крышке и к самому мангалу. К крышке привариваем ручку.

После всех приготовлений можно испытать новый мангал.

Выбор и установка

Выбор мангала с крышей для дачи среди большого количества вариантов может показаться очень сложным. Для того чтобы максимально облегчить этот выбор, достаточно определиться со своими эксплуатационными требованиями к мангалам, эстетическими пожеланиями, вкусовыми предпочтениями и, конечно же, с финансовыми возможностями.

Тем, кто отдает предпочтение классике и традициям лучше всего остановить свой выбор на самых простых моделях с крышей. Такие варианты лучше всего подойдут именно для дачи. А вот путешественникам, которые чаще отдыхают в лесу или на берегах водоемов, идеально подойдут разборные мангалы. Ведь они устанавливаются за считаные минуты. К тому же они компактны и отличаются небольшой ценой.

На садовых участках отлично смотрятся стационарные мангалы под крышей с передвижными жаровнями. Особенно привлекательно выглядят деревянные домики для жаровни. Достойным украшением дачного участка станет кованый мангал, в котором отображается шикарная фантазия мастеров-кузнецов. Лучше всего остановить свой выбор на моделях с художественной ковкой и патинированием. Красоту, комфорт и добротность несут в себе каменные и кирпичные конструкции с навесом. Неизменной основой таких мангалов остается только жарочный очаг или решетка, а все остальное может быть таким, как захочется.

При выборе мангалов стоит обратить внимание на их цены. Самыми недорогими являются изделия, сделанные полностью из металла, а также разборные. В среднюю ценовую категорию помещаются мангалы с коваными элементами, чугунным казаном, небольшой печью

Самые высокие цены установлены на профессиональные модели, в которых есть и вертел, и большая жаровня, и коптильня, и варочная плита. Для личного пользования такие мангалы выбирают редко

В среднюю ценовую категорию помещаются мангалы с коваными элементами, чугунным казаном, небольшой печью. Самые высокие цены установлены на профессиональные модели, в которых есть и вертел, и большая жаровня, и коптильня, и варочная плита. Для личного пользования такие мангалы выбирают редко.

Чтобы правильно выбрать модель мангалов, стоит обратить особое внимание на участок, где он будет располагаться. Если на участке много построек и зеленых насаждений, то могут возникнуть сложности с размещением стационарных моделей с навесом. Оптимальная высота жаровни с крышей, как и другие ее размеры в первую очередь зависят от размера участка и его планировки

При установке мангала следует учесть, какая на местности роза ветров. Ведь это позволит при готовке дыму не мешать наслаждаться отдыхом на природе. Нелишним будет располагать жаровню с учетом нахождения инженерных коммуникаций на участке, чтобы облегчить процесс готовки

Оптимальная высота жаровни с крышей, как и другие ее размеры в первую очередь зависят от размера участка и его планировки. При установке мангала следует учесть, какая на местности роза ветров. Ведь это позволит при готовке дыму не мешать наслаждаться отдыхом на природе. Нелишним будет располагать жаровню с учетом нахождения инженерных коммуникаций на участке, чтобы облегчить процесс готовки.

Стационарный мангал для дачи

Имея загородный дом нельзя не воспользоваться случаем проводить больше времени на природе. Это касается семейных или дружеских посиделок. Если вы не представляете себе такие встречи без сочного мяса, жаренного на костре, то стоит заранее позаботиться об установке мангала на заднем дворе.

Мангал во дворе даст вам возможность готовить чудесные блюда на огне

Устройство стационарного мангала намного сложнее разборного или складного. Зачастую он оборудован дополнительными полками или даже подобием столешницы для разделывания мяса. Также над ним располагают вытяжку, благодаря которой, конструкцию можно устанавливать непосредственно в помещении беседки или рядом с ней. Горячий дым от дров и углей удаляется через металлическую трубу и не создает дискомфорта отдыхающим. А сам мангал зачастую обкладывают жароупорным кирпичом от земли до самой вытяжки.

Стационарный мангал часто используют не только для приготовления мяса и других блюд на гриле, но и как камин для обогрева беседки. Стоит ли говорить о том, что камин в дополнение к уютной беседке и теплой компании создает сказочную атмосферу вечеру?

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

  • долго ржавеют;
  • в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
  • отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

Популярные статьи  Чем, легким, выровнять пол?

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ
09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Темп. испытания, °C σ0.2 (МПа) σB (МПа) δ5 (%) Ψ (%)
20 300 460 31 63
300 220 420 25 56
475 180 360 34 67

Расшифровка стали 09Г2С проводится следующим образом:

  1. 09-0.9% составляющей углерода;
  2. Г- В составле есть марганец;
  3. 2 – марганца 2%;
  4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ
15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Темп. испытания, °C σ0.2 (МПа) σB (МПа) δ10 (%)
20 370 620 20
200 370 590 15
300 360 610 11
400 375 590 14
500 300 365 17

Расшифровывается 15ХСНД следующим образом:

  1. 15 – 0,15% углерода
  2. Х – Хром 0,6-0,9%
  3. С – Кремний 0,4-0,7%
  4. Н – Никель 0,3-0,6%
  5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба

Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба

Ориентировочно – около 60 мм в одном ряду.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

  1. Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
  2. Проделываем поддувала и воздуховоды в стенах и днище.
  3. На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
  4. Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

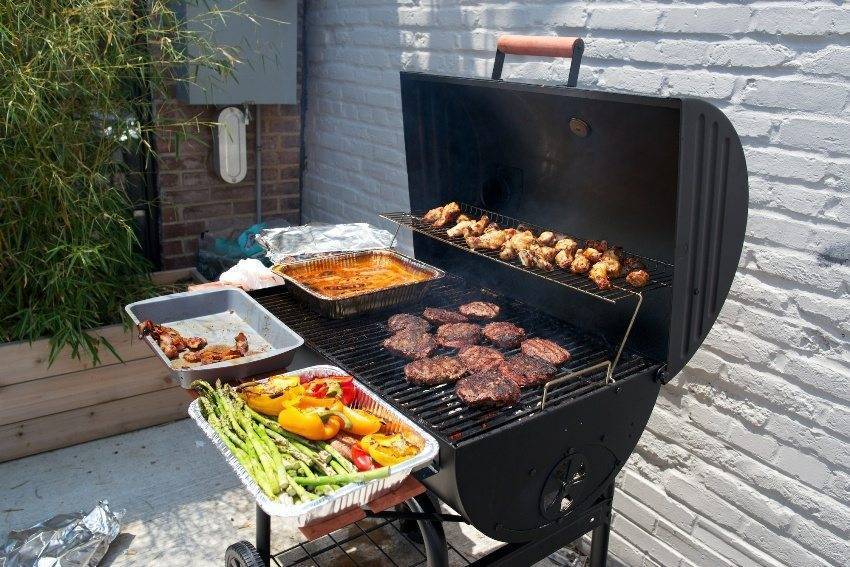

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе

Мангал своими руками из металла: чертежи, фото, инструменты и этапы работ

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

  1. выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
  2. смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
  3. промыть опустошенную емкость.

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

Оптимальные размеры мангала

Размеры конструкции для приготовления шашлыка должны обеспечить комфортное приготовление. Так как шампуры нужно постоянно переворачивать, то нужно определиться с оптимальной высотой. Для этого нужно измерить расстояние от ладони при согнутой руке в локте до поверхности земли. Стандартным размером считается 1 м, однако высота переносных вариантов, часто, не превышает 70 см.

Чтобы мясо хорошо прожарилось, между шампурами нужно делать расстояние до 10 см. Поэтому длина конструкции зависит от количества гостей. Шашлык нужно приготовить не больше чем за 3 приема. В противном случае, полдня можно провести у мангала. В среднем, длина конструкции составляет 1 м. Если она будет больше, то придется постоянно бегать вокруг сооружения, а также обеспечить достаточное количество углей, а также поддерживать оптимальный жар.

Стандартная длина шампуров – 40 см, на которые можно насадить до 8 кусочков. Поэтому ширина мангала должна соответствовать 40 см.

Глубину шашлычной нужно делать не более 20 см. При этом от мяса до углей должно быть около 10 см. В противном случае, мясо будет сырым, если высота будет больше, или подгорит, если она будет небольшой.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
