В современном строительстве контроль качества бетона является критически важным этапом, от которого зависит безопасность и долговечность зданий и сооружений. Традиционные методы разрушающего контроля, предполагающие выпиливание образцов-кернов из готовой конструкции, имеют серьезные недостатки: они нарушают целостность материала, требуют трудоемкой подготовки и не позволяют проводить массовые проверки. Альтернативой выступают неразрушающие методы испытаний, которые позволяют оценить прочность, однородность и другие характеристики бетона без повреждения конструкций. Эти технологии активно применяются при обследовании жилых и промышленных объектов, а также при приемке готовых монолитных работ. Понимание принципов работы каждого метода помогает строителям и инженерам выбирать оптимальную стратегию контроля.
Для получения достоверных результатов важно использовать сертифицированное оборудование и соблюдать методики испытаний. Многие лаборатории предлагают комплексные услуги по оценке бетона, например, https://www.stroyexlab.ru/services/stroitelnyy-ispytatelnyy-tsentr/nerazrushayushchie-ispytaniya-betona/, где применяются современные приборы и подходы. Однако даже самый точный инструмент требует правильной калибровки и интерпретации данных. В данной статье подробно рассматриваются основные методы неразрушающего контроля, их преимущества, ограничения и практические рекомендации по применению.
Основные методы неразрушающего контроля бетона
Все неразрушающие методы испытаний бетона можно разделить на несколько групп по физическому принципу, лежащему в их основе. Каждый метод имеет свою область применения, точность и особенности подготовки поверхности. Ниже представлен маркированный список наиболее распространенных и надежных способов оценки свойств бетона.

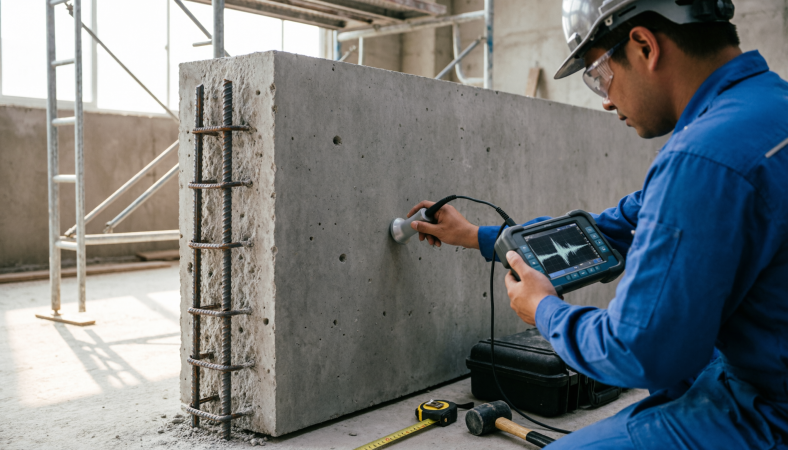

- Ультразвуковой метод (УЗК). Основан на измерении скорости распространения продольных ультразвуковых волн в бетоне. Чем выше плотность и прочность материала, тем быстрее проходит волна. Метод позволяет оценить прочность (по градуировочным зависимостям), однородность, наличие пустот, трещин и расслоений. Используются прямые (сквозное прозвучивание) и поверхностные схемы измерений. Точность метода составляет ±10-15% при условии построения индивидуальной градуировки. Ультразвуковой контроль незаменим при обследовании больших площадей и выявлении скрытых дефектов.
- Ударно-импульсный метод (склерометрия). Реализуется с помощью электронных или механических склерометров (молотков Шмидта). Прибор измеряет высоту отскока ударника после удара о поверхность бетона, которая коррелирует с прочностью материала на сжатие. Метод очень быстрый и простой, позволяет провести до нескольких сотен измерений в час. Однако точность ниже, чем у ультразвука (погрешность до 20-25%), и сильно зависит от состояния поверхности (шероховатость, наличие цементной пленки), влажности и карбонизации. Требуется построение градуировочных кривых для конкретного состава бетона.
- Метод пластических деформаций (отпечатка). Заключается во вдавливании в бетон стального стержня (пуансона) или диска под действием ударной нагрузки. По диаметру или глубине полученного отпечатка судят о прочности материала. К этому типу относятся молоток Кашкарова, пистолет ПИЦ, приборы для измерения твердости по Бринеллю. Метод считается более точным, чем склерометрия, но требует большего времени на каждое измерение. Применяется при отсутствии возможности использовать ультразвук или при необходимости уточнить данные других методов.
- Радиационный (рентгеновский и гамма-метод). Позволяет просвечивать бетон и выявлять внутренние дефекты (раковины, инородные включения, зоны уплотнения). Метод основан на ослаблении излучения при прохождении через материал. Дает наглядное изображение внутренней структуры, но требует мощных источников излучения, лицензирования и мер радиационной безопасности. Применяется в основном при обследовании ответственных сооружений (мосты, АЭС, дамбы).
- Акустико-эмиссионный метод. Регистрирует упругие волны, возникающие при зарождении и развитии микротрещин в бетоне под нагрузкой. Позволяет оценивать реальную несущую способность конструкции и прогнозировать её ресурс. Сложность метода заключается в необходимости нагружения исследуемого элемента и фильтрации шумов окружающей среды.
Факторы, влияющие на точность неразрушающих испытаний
Несмотря на удобство и скорость, неразрушающие методы дают косвенные показатели прочности. Это означает, что результат зависит от множества внешних и внутренних факторов. Для минимизации погрешностей необходимо учитывать следующие аспекты.
- Влажность бетона. Влажный бетон имеет более низкую скорость УЗ-волн и меньшую упругость отскока, что приводит к занижению оценок прочности. Испытания рекомендуется проводить при влажности материала не более 5-7%. Если бетон насыщен водой, необходимо делать поправку или использовать метод пластических деформаций.
- Возраст и условия твердения бетона. Скорость УЗ-волн растет быстрее прочности в первые 28 суток. Поэтому градуировочная зависимость, построенная для 28-суточного бетона, неприменима для более раннего или более позднего возраста. Также на результаты влияет тепловлажностная обработка (пропарка) – такой бетон может иметь повышенную хрупкость поверхности.
- Наличие арматуры. Металлические стержни создают ложные сигналы при УЗ-контроле (скорость в стали выше, чем в бетоне). Прибор может «услышать» арматуру, если она находится между датчиками. Для избежания ошибок используют схемы прозвучивания вдоль оси арматуры или применяют радарное сканирование для локации прутьев.
- Состояние поверхности. Цементная пленка, наплывы раствора, раковины и шероховатость снижают качество акустического контакта и высоту отскока. Перед измерениями поверхность необходимо зачистить абразивным кругом или металлической щеткой, а для УЗК использовать контактную смазку (густую солидол, технический вазелин).
- Крупность заполнителя. В бетонах с гравием или щебнем фракцией более 40 мм ультразвук сильно рассеивается, что снижает максимальную глубину прозвучивания. Приходится использовать низкочастотные преобразователи (25-50 кГц) и увеличивать базу измерений (расстояние между датчиками).
Практические рекомендации по проведению испытаний
Для получения надежных результатов необходимо следовать стандартизированным процедурам. Наиболее полный и универсальный подход – комбинирование нескольких неразрушающих методов с обязательным построением градуировочных зависимостей по образцам-кернам (от 3 до 6 штук на каждую зависимость). Ниже приведены основные практические советы.
- Планирование схемы измерений. На каждой конструкции выделяют не менее 5-10 участков. Для колонн и балок – по высоте и длине, для плит – по сетке 1х1 м. Измерения проводят в зонах без видимых дефектов, удаленных от арматуры не менее чем на 50 мм. Результаты усредняют по каждому участку (минимум 3 точки).
- Выбор метода в зависимости от класса бетона. Для бетонов В7,5-В15 (низкая прочность) лучше работает метод пластических деформаций. Для В20-В40 – ультразвук и склерометрия. Для высокопрочных бетонов (В50 и выше) ударно-импульсный метод дает большую ошибку из-за «хрупкого» отскока – предпочтительнее ультразвуковой контроль или испытания кернами.
- Обработка и интерпретация данных. Результаты заносятся в протокол с указанием метода, типа прибора, влажности и температуры бетона. Для УЗК дополнительно указывают базу прозвучивания. Коэффициент вариации прочности не должен превышать 15% для однородного бетона. Если разброс большой, проводят повторные измерения или вырубают контрольные керны.
- Периодическая поверка оборудования. Склерометры и ультразвуковые приборы должны проходить ежегодную поверку в аккредитованных центрах. Перед каждой серией измерений проверяют стабильность показаний на контрольном образце (эталоне) из известного материала.
Нормативные требования и документация
В России неразрушающие испытания бетона регламентируются ГОСТ Р 58095-2018, ГОСТ 22690-2015 (для механических методов) и ГОСТ 17624-2012 (для ультразвукового). В этих документах прописаны требования к оборудованию, число измерений, методика построения градуировочных зависимостей и обработка результатов. При обследовании зданий и сооружений также применяют СП 13-102-2003. Аккредитованные лаборатории обязаны соблюдать эти стандарты и выдавать заключения в установленной форме.
В протоколе неразрушающих испытаний обязательно указывают: дату и место проведения, тип прибора (серийный номер и дата поверки), схему расположения точек, результаты каждого измерения, среднюю прочность по участкам, класс бетона, коэффициент вариации, а также описание всех отклонений от стандартной методики (например, использование ультразвука при наличии арматуры). При выявлении пониженной прочности назначаются дополнительные исследования: выпиливание кернов для прямых испытаний на прессе, определение модуля упругости, химический анализ. Комплексный подход позволяет объективно оценить состояние бетонных конструкций и принять решение об усилении или дальнейшей эксплуатации.
Заключение
Неразрушающие испытания бетона – это эффективный инструмент контроля качества, позволяющий экономить время и ресурсы без повреждения конструкций. Ультразвуковой, ударно-импульсный и другие методы дают возможность быстро оценить прочность на больших площадях, выявить дефектные зоны и принять своевременные решения. Однако ключ к достоверности – это соблюдение стандартов, правильная подготовка поверхности, учет влияющих факторов и обязательная привязка к прямым испытаниям образцов. Только комплексное применение методов и регулярная поверка оборудования позволяют получать результаты, сопоставимые с разрушающим контролем. Для особо ответственных объектов рекомендуется дублировать неразрушающие измерения лабораторным анализом кернов – это золотой стандарт строительной диагностики, гарантирующий безопасность и долговечность зданий.
