Пиролизный котел своими руками: инструкция и чертежи

Инструкция по эксплуатации

Подачу воздуха можно производить двумя основными способами: методом нагнетания или вытяжным способом (применение дымососа). Использование нагнетательного варианта позволяет регулировать мощность потока, что позволяет контролировать интенсивность горения, процесс перехода от тления до выдачи максимальной мощности за короткий промежуток времени.

Что касается дымососов, то на сегодняшний день выпускают такие конструкции, которые могут обеспечить вакуумную тягу, способную проводить процесс пиролиза без тепловых потерь.

Наиболее экономичный режим работы котла – это когда происходит нагрев воды до 60 °C. Если соблюдать все условия, то такая температура достигается уже по истечении 30-40 минут.

Нормальное функционирование системы отопления напрямую зависит от влажности дров. Не рекомендуется использовать дрова с влажностью выше 50 %. Самой оптимальной считается влажность дров, равная 25-30 %. Для того, чтобы добиться такого процента влажности, необходимо сушить дрова длительный период на проветриваемых площадках, в специальных дровяниках, сараях (в зависимости от первоначальной влажности и породы дерева).

При использовании дров, имеющих влажность 15-20 %, по сравнению с 50 % влажностью, мощность увеличивается примерно в 2 раза. Однако в естественных условиях получить такую влажность довольно непросто. Это займет примерно 1,5-2 года. Поэтому сразу же после окончания сезона отопления необходимо приступить к заготовке дров.

Рекомендации по установке и эксплуатации

Собранный своими руками пиролизный котел необходимо установить на небольшом фундаменте – соберите его из кирпича или соорудите бетонную стяжку. Рекомендуемая толщина – около 10 см. Установив аппарат на подготовленном месте, удостоверьтесь, что он не качается и стоит достаточно устойчиво. Только после этого приступайте к дальнейшим операциям.

Для обеспечения пожарной безопасности постелите перед котлом (с той стороны, где располагается дверца камеры сгорания) металлический лист. Если из топки выпадут горящие угольки или дрова (случается всякое), лист не даст огню распространиться. Следует отметить, что это достаточно распространенное требование для всех твердотопливных котлов и прочих агрегатов, вроде каминов и печей-каминов.

Пиролизный котел своими руками: инструкция и чертежи

Плазменная резка металла — самая точная и филигранная, но доступ к такому оборудованию есть не у всех. Однако, обычный сварочный аппарат справится с той же задачей ничуть не хуже.

Отдельное внимание уделяется расстоянию между пиролизным котлом, собранным своими руками, и стенками – оно должно составлять не менее двух метров. Также следует обеспечить хорошую вентиляцию помещения, так как отопительное оборудование довольно интенсивно сжигает кислород – нужно обеспечить его приток. Для этого достаточно сделать вентиляционную отдушину

Для этого достаточно сделать вентиляционную отдушину.

Изготавливая пиролизный котел своими руками, не экономьте на металле. Помните, что металл толщиной 4-5 мм прослужит значительно дольше, чем металл толщиной всего 3 мм. Если камеры дожигания или сгорания прогорят, вам придется провести довольно сложный комплекс ремонтных работ – пиролизный котел нужно будет разрезать, заменить прогоревшие детали, после чего сварить его обратно и испытать.

Рекомендации по эксплуатации:

  • Не используйте в изготовленном своими руками пиролизном котле сырые дрова – они плохо воспламеняются, с трудом прогорают и неохотно отдают продукты пиролиза. Оптимальное содержание влаги в древесине – не более 15-20%. Приобретая сухие дрова, выделите место под их хранение – сюда не должны попадать атмосферные осадки;
  • Обязательно используйте автоматику и группу безопасности – это поможет предотвратить выход пиролизного котла из строя. Помните, что собранные своими руками отопительные агрегаты нуждаются в особенном контроле;
  • Перед началом каждого отопительного сезона проверяйте котел и отопительную систему на герметичность. Также нужно проверять проходимость дымохода – его чистка осуществляется раз в 4-5 лет;
  • Не делайте слишком большой запас по мощности – собранный своими руками пиролизный котел повышенной мощности не сможет обеспечить нужный КПД и будет сжигать топливо зря. Если нужен очень мощный агрегат, присмотритесь в сторону заводских моделей.

Следуя этим рекомендациям, вы сможете обеспечить свой дом теплом, не затрачивая много денег на электроэнергию и обходясь без газа. Среднее потребление электроэнергии пиролизным котлом, собранным своими руками, составляет 80-120 Вт/час (при работающем вентиляторе).

Что такое пиролиз?

Пиролиз иногда называют «сухой перегонкой». Все дело в том, что твердое топливо при невысоких температурах (плюс 200-800 °C) и небольшом количестве кислорода не горит, хотя и выделяет тепло. При таких условиях топливо тлеет, выделяя пиролизный газ. Остается лишь твердый остаток, который носит название древесный кокс.

Так вот пиролизный газ, если смешать его с необходимым количеством кислорода, образует горючую смесь, при сгорании которой выделяется огромное количество тепловой энергии. На этом принципе и работают пиролизные котлы и печи.

Твердый кокс, оставшийся после выделения горючего газа, не остается без дела. Он продолжает тлеть, прогорая до конца. Так что в итоге остается только небольшое количество золы.

Пиролизный котел своими руками (характеристики такого котла представлены в таблице)

Таблица 1. Пиролизный, газогенераторный котел. Параметры при разных мощностях

Параметры Ед.изм. 15-25 кВт 20-30 кВт 40-50 кВт 80-100 кВт
Теплопроизводительность кВт 15-25 20-30 40-50 80-100
Объем камеры загрузки (газообразования) м3 0,13 0,15 0,22 0,52
Рабочее давление теплоносителя (не более) МПа 0,3 0,3 0,3 0,3
Рабочая температура воды. Максимальная / Минимальная 90 / 65 90 / 65 90 / 65 90 / 65
КПД при влажности топлива:20% / 40% % 90 / 82 90 / 82 90 / 82 90 / 82
Номинальное разрежение за котлом Па 25 25 25 25
Температура исходящих газов 140 140 140 150
Потребляемая электрическая мощность Вт 40 40 90 180
Напряжение питания В 220 220 220 220
Диаметр дымохода мм 194 200 200 219
Отапливаемая площадь (ориентировочно) м2 До 250 До 300 До 500 До 1000
Максимальная длина дров м 0,45 0,45 0,58 0,92
Габаритные размерыГлубина * Ширина * Высота мм 810 / 740 / 1130 810 / 740 / 1220 950 / 760 / 1350 1300 / 1030 / 1440
Вес кг 350 400 450 650
Топливо Дрова, топливные брикеты Дрова, топливные брикеты Дрова, топливные брикеты Дрова, топливные брикеты

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Популярные статьи  Лестница раскладная на чердак своими руками с люком: пошаговая инструкция

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Пиролизный котел своими руками: инструкция и чертежи

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

Пиролизный котел своими руками: инструкция и чертежи

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Типы газогенераторных печей

Есть много вполне рабочих конструкций печей, работающих на основе пиролиза. Для их классификации используются как традиционные для твердотопливных отопительных устройств критерии, так и уникальные параметры для этого класса теплогенераторов.

Самодельная пиролизная печка из стальной бочки

По материалу, из которого изготовлены:

  • Металлическая печь.
  • Кирпичная пиролизная печь.

По способу эксплуатации и назначению:

  • Периодического действия (имеет накапливающие тепло материалы, долго отдаёт энергию после прекращения топки).
  • Постоянного действия (лёгкая тонкостенная конструкция, нет накапливающего тепло массива, для обеспечения комфортного обогрева необходимо сжигать топливо непрерывно).

По способу передачи тепла:

  • С водяным контуром отопления (также может нагреваться вода для ГВС).
  • С теплообменниками для нагрева воздуха (для систем воздушного калориферного отопления).
  • Теплообменники отсутствуют, отопление помещений осуществляется за счёт теплового излучения, а также конвективного нагрева воздуха при его контакте с горячими поверхностями пиролизной печи.

Эта модель рассчитана на сжигание мелкофракционного топлива (уголь, щепки, пеллеты), которое подаётся из бункера. Камера дожига пиролизных газов расположена над загрузочной, в ней установлен теплообменник водяного отопления По взаимному расположению камер и типу тяги:

  • Камера газификации расположена сверху, а камера дожига пиролизных газов – внизу (иногда они находятся в одном уровне). Тяга принудительная, используются дымососы и дутьевые вентиляторы.
  • Камера газификации находится внизу, а пиролизные газы дожигаются в камере, расположенной выше. Тяга в таких печах может быть естественной.

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

Пиролизный котел своими руками: инструкция и чертежи

  • Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
  • Приводного электродвигателя;
  • Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
  • Специального датчика, контролирующего количество кислорода в отработанных газах;
  • Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
  • Камеры сгорания со встроенной колосниковой решеткой;
  • Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
  • Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Пиролизный котел своими руками: инструкция и чертежи

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

  1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
  2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
  3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
  4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
  5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.
Популярные статьи  Туалет на даче своими руками. Поэтапное фото

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

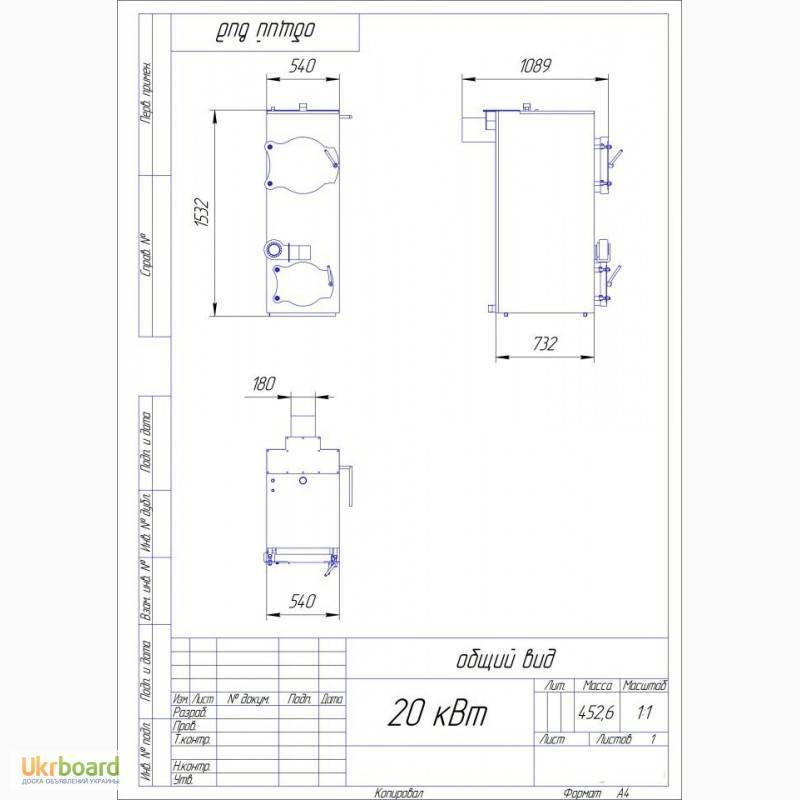

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Выполнение вычислений

Первым делом нужно подобрать размеры проема форсунки. Самый простой способ – приобрести готовое изделие, рассчитанное под определенную мощность, такие имеются в продаже для установок разных производителей, например, ATMOS. Другой путь несколько труднее, зато гораздо дешевле: изготовить проем необходимого сечения в шамотном кирпиче, который будет уложен на днище топки. Габаритные размеры щелевидного проема для разных значений мощности представлены в таблице 1.

Таблица 1

Потребная мощность, кВт 25 32 50 80 100
Длина проема, мм 120 140 150 200 200
Ширина проема, мм 30 30 30 30 40

Самодельный пиролизный котел длительного горения можно изготавливать с произвольными размерами топки, которые рассчитываются по такой схеме:

  • Теплота сгорания древесины – 2,8 кВт/кг, плотность – 400 кг/м3. Чтобы обеспечить мощность 10 кВт, нужно за 1 час сжигать 10 / 2,8 = 3,6 кг дров.
  • Учитывая, что между поленьями в топке остается пустое пространство, нужно принять коэффициент заполнения 0,5. Тогда полезный объем камеры на 1 час работы составит: 3,6 / 400 / 0,5 = 0,018 м3.
  • Приняв длину полена равной 0,6 м, а высоту первичной камеры – 0,5 м, высчитывается ее полезная ширина на 1 час работы: 0,018 / 0,6 / 0,5 = 0,06 м.
  • Чтобы загружать топливо 1 раз в 10 часов, полезный объем должен быть: 0,018 х 10 = 0,18 м3. Тогда при прежних значениях глубины и высоты полезная ширина будет: 0,18 / 0,6 / 0,5 = 0,6 м. Окончательные габариты – 0,6 м х 0,6 м х 0,5 м.

Пиролизный котел своими руками: инструкция и чертежи

Самодельный пиролизный котел

Следующий шаг – подбор вентилятора – нагнетателя, который устанавливается на самодельные пиролизные котлы и обеспечивает подачу воздуха в обе камеры. Устройства подбираются по производительности, которая зависит от мощности установки, эти данные можно взять по Таблице 2.

Популярные статьи  Печь голландка своими руками: чертежи и пошаговый метод, как выкладывается порядовка

Таблица 2

Мощность установки, кВт 25 32 50 80 90 100
Производительность нагнетателя, м3/ч 98,5 195,9 242,2 253,2 284,8 316,5
Полезный объем топки, м3 0,22 0,24 0,35 0,42 0,47 0,52

Дымовые газы, покидающие вторичную камеру, имеют достаточно высокую температуру. Чтобы не выбрасывать это тепло на улицу впустую, применяется жаротрубная схема изготовления пиролизного котла. В соответствии с ней, дымовые газы, проходя через дымогарные трубы теплообменника, охлаждаются до температуры 150–200 ⁰С, отдавая свою теплоту водяной рубашке. Чтобы рассчитать полезную площадь теплового обмена, нужно определить такие исходные данные:

  • температуру теплоносителя в подающем и обратном трубопроводах t1 и t2;
  • температуру дымовых газов на входе в теплообменник и на выходе из него Т1 и Т2.

Далее, определяется разность температур ∆t= t1 – t2 и ∆Т = Т1 – Т2. После этого можно посчитать величину температурного напора τ, ⁰С:

τ = (∆Т – ∆t) / ln (∆Т / ∆t)

Площадь поверхности теплообмена S(м2) находят по формуле:

S = Q / k / τ

В этой формуле:

  • Q– потребная мощность котельной установки;
  • k – коэффициент передачи теплового потока, принимается 30 Вт/м2 ⁰С.

Проверить результат можно по Таблице 3, в которой представлены укрупненные значения площади поверхности теплообмена в зависимости от мощности агрегата.

Таблица 3

Мощность котла, кВт 25 32 50 80 100
Smin, м2 4,5 6,3 8,5 14,5 16,5
Smax, м2 5,2 7,8 10,2 15,2 16,7

Изготавливая пиролизные котлы длительного горения своими руками, мастера зачастую устанавливают патрубок дымохода «на глазок», в то время как от правильной работы дымоходной трубы зависит КПД самого агрегата. Поэтому площадь сечения трубы, а потом и ее диаметр лучше определить по формуле:

F = L / 3600ϑ

В этой формуле:

  • ϑ – скорость дымовых газов, принимается равной 0,5 м/с;
  • L – расход газов, соответствует производительности вентилятора, м3/ч;
  • F – площадь сечения трубы дымохода, м2.

Через формулу площади круга находят значение диаметра трубы.

Что такое пиролиз

Твердотопливный котел, работающий на угле или на дровах по старой, традиционной схеме – это уже пережиток прошлого. Несмотря на то, что твердое топливо продолжает оставаться относительно доступным, многих смущает невысокая эффективность обогрева жилого помещения, отапливаемого традиционными твердотопливными котлами. Ситуация сегодня в корне изменилась. На рынок отопительной техники пришли пиролизные котлы, экономичные, высокоэффективные и мощные агрегаты. Огромные технологические оборудования этого вида обязаны пиролизу, инновационному процессу сжигания твердого топлива.

Пиролиз представляет собой процесс равномерного распада органических соединений под воздействием высокой температуры. Искусственно ограничив доступ воздуха, можно превратить обычное горение топлива в медленно текущий термический распад органических соединений. В процессе тления органического топлива помимо тепловой энергии выделяется большое количество газообразного горючего вещества. В результате процесса получается древесный газ и древесный уголь. Другое название конечного продукта — кокс, органическое вещество, на 90% состоящее из углерода.

Полученный в результате пиролиза древесный газ является отличным топливом. Попадая во вторичную камеру сгорания, насыщенную кислородом, в процессе горения газообразное вещество выделяет огромное количество тепловой энергии.

Количество золы, оставшейся после сгорания древесного газа незначительно, что существенно облегчает чистку отопительного котла.

Этапы пиролиза

Что бы понять принцип работы пиролизного котла нужно иметь представление, что и зачем происходит на каждом этапе. Твердотопливный котел этого типа имеет две камеры сгорания. В первой камере сгорания осуществляется досушивание древесины. Температура котла в этот момент составляет 450 0С. На этом этапе начинается генерация продуктов горения в газообразное вещество — древесный газ. Смешиваясь с подаваемым с помощью вентилятора разогретым, вторичным воздухом, газообразное вещество горит уже при температуре 560 0С.

На данном этапе экзотермическая реакция набирает силу, создавая в итоге высокую интенсивность горения. Газ поступает во вторую камеру, где уже с помощью подаваемого кислорода горит значительно интенсивнее. Температура во второй камере сгорания составляет 1100 0С.

На каждом этапе из получаемых в результате горения продуктов выжимается максимально возможное количество полезной работы, соответственно КПД котла значительно увеличивается. Для оптимизации работы отопительного котла в рабочем режиме, конструкция пиролизного котла имеет шиберы (задвижки). В чем суть этих приспособлений?

После включения пиролизный котел работает в обычном, печном режиме. При полной загрузке котла топливом с помощью шибера можно выставить наиболее эффективный пиролизный режим горения. В отличие от традиционного горения экзотермической реакцией можно управлять. Такая особенность дала возможность сделать пиролизные котлы автоматизированными нагревательными приборами. Благодаря пиролизу удалось полностью использовать топливные возможности древесины, доведя в результате горения КПД котла до высоких значений. Автоматизация всего процесса минимизирует человеческий фактор, снижает расход топлива.

В плане выбора топлива, пиролизные котлы всеядны. Для отопления жилого дома с помощью твердотопливного котла пиролизного типа подойдут дрова и опилки, брикеты из древесины и торфа, пеллеты.

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Это интересно: Как сделать освещение в ванной комнате своими руками — разбираемся в вопросе

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
