Содержание

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Преимущества и недостатки насосной станции

Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Если вы решили устанавливать насос с гидроаккумулятором, то налицо будут такие преимущества:

  • Станция обеспечивает постоянное наличие воды в системе водопровода частного дома, благодаря заполненности гидроаккумулятора.
  • Именно благодаря гидроаккумулятору, который подает воду в трубы при помощи мембраны, станция может некоторое время работать даже при отсутствии электричества (но лишь до тех пор, пока вода в баке не закончится).
  • Станция предотвращает образование гидравлического удара в трубах.
  • Износ насосного оборудования станции, оснащенной гидроаккумулятором, будет не таким скорым, как у станции без гидробака, поскольку каждый насос имеет в резерве определенное количество циклов включения и выключения. Гидробак дает насосу в этом случае отдыхать и сокращает число включений/выключений. Таким образом, жизнь насоса будет продлена.

К недостаткам насосной станции с наличием гидроаккумулятора можно отнести:

  • Большие габариты гидробака и необходимость отведения места под него;
  • При этом гидроаккумулятор необходимо устанавливать выше уровня помещения, а это создает дополнительные трудности при монтаже станции;
  • Риск затопления дома в случае выхода из строя реле давления или мембраны.
  • Кроме того, мембрана каждого гидроаккумулятора подвержена скоплению воздуха в ней. В результате эффективность работы бака снижается. Чтобы наладить работу оборудования станции придётся 1 раз в 2-3 месяца стравливать скопившийся в станции (баке) воздух через специальный клапан. Такая профилактика продлит срок службы оборудования в разы.

Правила и место установки

Правильно подобранный и установленный прибор не только компенсирует температурное расширение и стабилизирует давление, но и:

  • нейтрализует влияние повышенных температур на оборудование;
  • увеличивает срок эксплуатации всех элементов системы;
  • повышает надежность и безопасность.

Внимание! Котел может представлять собой готовую мини-котельную со встроенным насосом и расширителем. В таком случае нужно просто убедиться, что объема бака будет достаточно

Где ставить устройство в открытой системе

Для энергонезависимого отопления используются демпферы из стальных листов или полимерных материалов. Резервуар представляет собой квадратную или прямоугольную емкость, оснащенную негерметичной крышкой для защиты от попадания мусора, патрубками для подключения отопительных магистралей и выходной трубой.

Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Фото 2. Схема открытой отопительной системы. Красным цветом обозначен расширительный бачок, установленный в самой верхней точке конструкции.

Так как стенки и швы изделия находятся в постоянном контакте с влагой и воздухом, они подвержены коррозии. Хорошо, если на емкости присутствует сливной кран для проведения ремонтных работ или замены устройства.

Установка бака в открытой системе проводится в ее высшей точке. Часто устройство ставится на чердаке. Тогда стоит предусмотреть трубу для долива воды. Потребуется дополнительно утеплить резервуар во избежание тепловых потерь. Если расположить прибор на стояке сразу над котлом, то температура теплоносителя, попадающего в бак, будет всегда максимально высокой, что может стать источником шума. Поэтому лучше размещать резервуар на возвратном ходу.

Важно! Крепление расширительного бака должно быть надежным

Как устанавливать в закрытой системе и куда лучше поставить

Прибор для энергозависимой системы предусматривает полную герметичность и наличие мембраны (тарельчатой или грушевидной), разделяющей воздушную и водную часть резервуара. Когда вода поступает, плоская диафрагма растягивается в сторону воздушного отдела, увеличивая объем емкости.

Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

В резервуаре с грушевидным типом мембраны теплоноситель поступает в резиновый баллон, который, увеличиваясь, сжимает воздух вокруг.

Жидкость не контактирует с металлом, что продлевает срок службы изделия. К тому же баллонную мембрану можно заменить при повреждении, а тарельчатую нет.

Имеет значение и положение бака в пространстве. При поступлении жидкости снизу удобнее сливать ее из резервуара. Но пузырьки воздуха, попадающие внутрь, уменьшат полезный объем. Расположение емкости клапаном вверх это исключит, а слив облегчит запорный кран перед устройством.

Важно предусмотреть легкий доступ к демпферу для последующего обслуживания. Если установить устройство на обратном трубопроводе, это позволит избежать чересчур высоких температур

А монтаж до циркуляционного насоса убережет от сильных скачков давления.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Популярные статьи  Сауна своими руками в подвале: пошаговое руководство по монтажу

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар) Pmin (бар) Pвозд (бар) A max (куб.м/час) K (коэффициент)
3.0 1.8 1.6 2.1 0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

https://youtube.com/watch?v=lAqe1S-fV6A

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции

Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Популярные статьи  Стропильная система двухскатной крыши: основные виды стропил, нюансы конструкции, расчеты + этапы монтажа

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

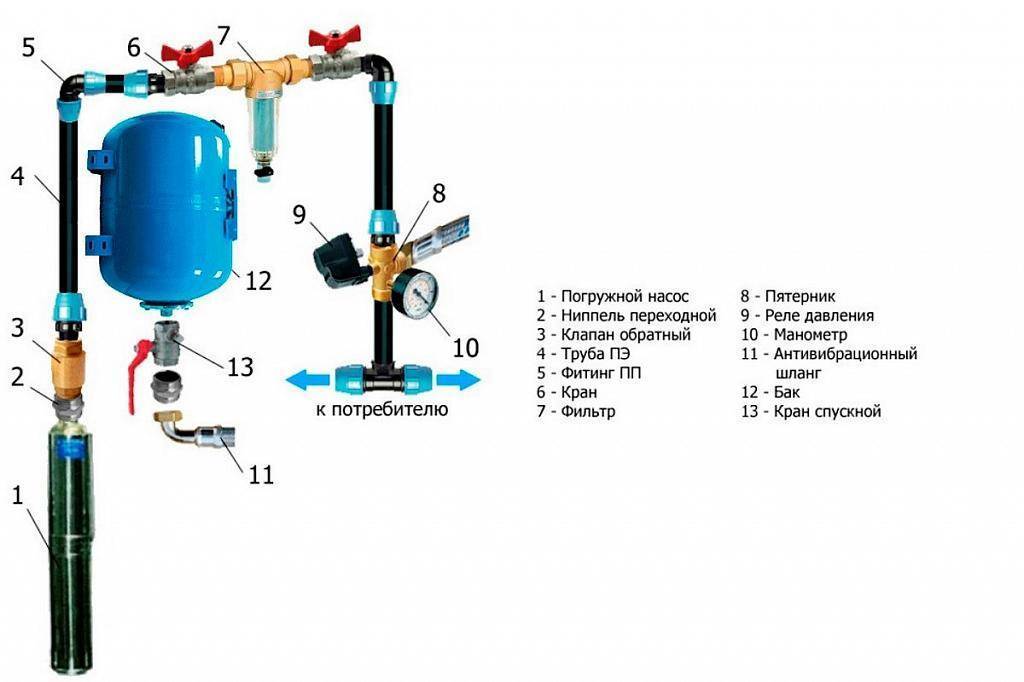

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

  1. Сам гидроаккумулятор;
  2. Погружной насос;
  3. Реле давления;
  4. Пятивыводной штуцер.

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал

Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода

Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Популярные статьи  Рейтинг лучших производителей УЗО: на какие важные вещи нужно обращать внимание при покупке и монтаже

Рекомендуемые записи

Течет вода из бачка в унитаз Как починить сливной бачок унитаза

Разводка отопления в частном доме

Что делать если потекла батарея отопления

Какую раковину выбрать на кухню

Установить автоматику на насос

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • обратного клапана.

Схема подключения гидроаккумулятораПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятораПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцераПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубыПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосуПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну системуПравильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Установка гидроаккумулятора в систему водоснабжения

Гидробак является частью системы при перекачивании воды. С помощью этого специального устройства удается обеспечить непрерывный процесс. При установке необходимо уделять больше внимания крепежным элементам. Учитывают не только статические нагрузки, но и сопутствующие шумы, вибрацию. Для снижения вибраций во время работы насоса используйте резиновые прокладки.

После монтажа нового гидроаккумулятора аккуратно заполняйте его водой. Не стоит делать это под сильным напором

Это важно, чтобы не повредить мембрану. При чрезмерном напоре есть риски выхода из строя системы

Перед заполнением водой стравите весь воздух. Также не забывайте о выборе правильного выбора для установки гидроаккумулятора. Обязательно должен быть доступ к агрегату для его обслуживания.

Для установки гидроаккумулятора придерживайтесь следующей стандартной схемы подключения:

  1. Правильно выведите водопровод.
  2. Установите кабель погружного насоса.
  3. Настройте гидроаккумулятор.
  4. Выполните работы по установке гидробака к системе водоснабжения с учетом технических параметров и условий эксплуатации.
  5. Установите обратный клапан гидробака.
  6. Обеспечьте сливной кран.

После монтажа необходимо проверить устройство. В первую очередь определяют параметры внутреннего давления. Оптимальное значение колеблется в пределах 1,5 атм. Поскольку при монтаже, эксплуатации гидроаккумулятора могли произойти утечки. Без измерения давления нельзя переходить к его использованию.

Для определения уровня давления используют различные мономеры. Электронные устройства считаются достаточно точными при оптимальных температурах, механические прочные и точные, но использовать их можно только для измерения до 2 атм.

Если вы покупаете насосную станцию даже бытового назначения, чаще всего мономеры предусмотрены комплектацией. Однако в бюджетных агрегатах могут быть погрешности при измерении показателей. Именно давление влияет на напор воды.

Поскольку весь объем бака распределяется между воздухом и водой, при уменьшении одного из показателей увеличивается второе значение

Поэтому, важно придерживаться соотношения объемов воздуха и воды. Когда давление в агрегате увеличено, он будет чаще включаться и выключаться

Это отражается на сроках эксплуатации насосов.
