Размеры профнастила для крыши – технические характеристики

Содержание

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

https://youtube.com/watch?v=XL7aTq7cOiQ

Профнастил размер листа

Материал применяют при возведении кровли, заборов, облицовке стен, создании каркаса для нежилых помещений и т. д. Данный материал используется как для внешней, так и для внутренней облицовки, размеры листа профлиста это позволяют.

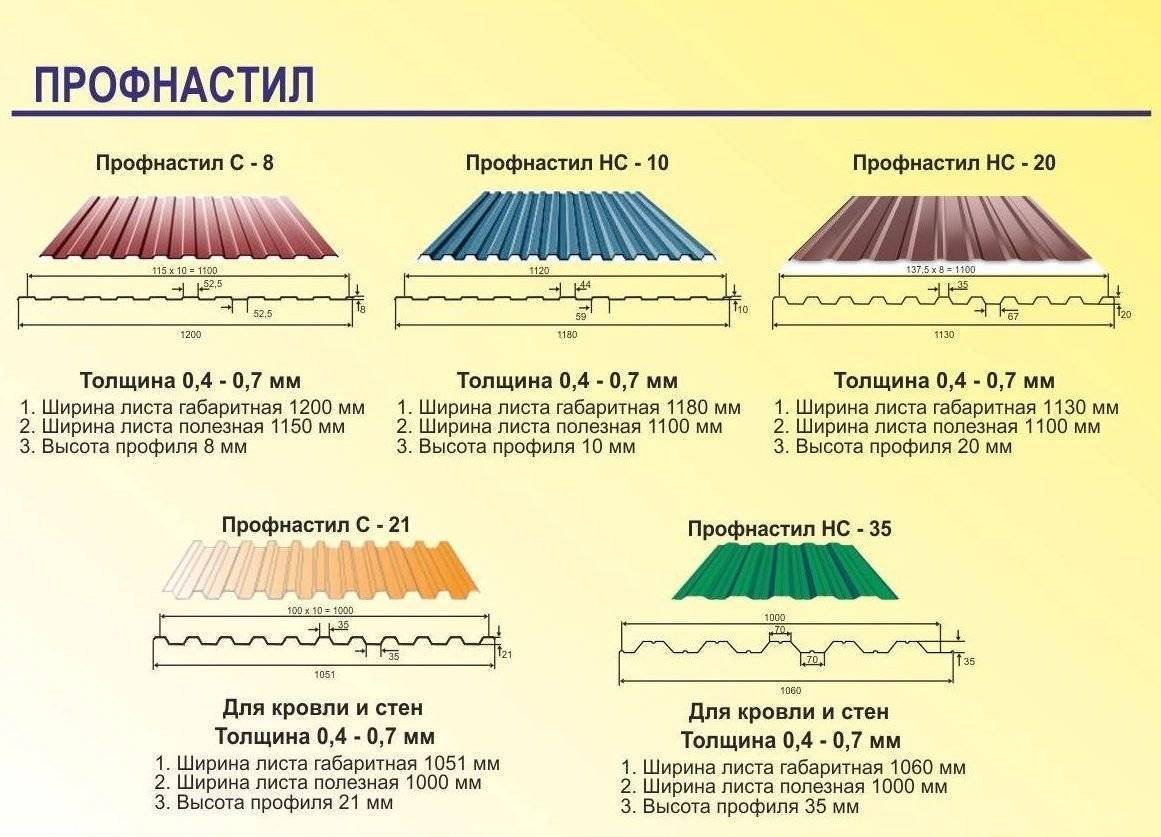

Металлопрофиль — размеры и виды листов:

  • Н — несущий, кровельный профнастил. Высота гофры листа составляет более 44 мм. Такой профнастил отличается повышенной устойчивостью к механическим воздействиям и жесткостью. Благодаря этому он нашел свое применение при строительстве опорных и несущих конструкций, перекрытий и кровли.
  • С — стеновой профнастил. Ввиду меньшей высоты гофры (от 8 до 44 мм) имеет не столь высокие показатели жесткости. Поэтому данный тип профлиста используется в качестве облицовочного материала.
  • НС — несуще-стеновой, универсальный профнастил. Высота гофры составляет 35-44 мм. Имеет хорошие показатели жесткости, а поэтому может эффективно использоваться как для создания стен и заборов, так и для монтажа кровли.

Размеры профнастила для крыши – технические характеристики

Обычно используется профнастил для крыши — размеры листа у которого не превышают 4 метра. При больших значениях длины с листом становится неудобно работать.

Длина и ширина металлопрофиля

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.



Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

Маркировка профлиста: как расшифровать

Большая буква в маркировке определяет назначение профлиста:

  • С ‒ стеновой (обшивка стен фасадов, ограждений);
  • Н ‒ несущий (настил кровли);
  • НС ‒ несуще-стеновой (универсальный).

Цифра после буквы ‒ высота профиля. Единица измерения ‒ миллиметры.

Дальше в миллиметрах указывается толщина металла.

Следующий показатель ‒ ширина листа в мм.

Иногда производители в конце указывают максимальную длину профлиста в мм.

Ранее в стандарте прописывали маркировку защитного покрытия:

  • АЦ ‒ алюмоцинковое;
  • А‒ алюминированное;
  • АК ‒ алюмокремниевое;
  • ЭОЦП ‒ электролитический цинковый.

Для примера разберем такую маркировку: С21-1000-0.7.

Означает, что это стеновой профнастил с высотой профиля 21 мм. Рабочая ширина ‒ 1000 мм. Толщина металла ‒ 0.7 мм.

Другой пример: С21-0,55-750-12000.

Здесь указан стеновой (С) профлист с высотой профиля 21 мм. Толщина используемого металла 0,55 мм. Рабочая ширина ‒ 750 мм, длина ‒ 12000 мм.

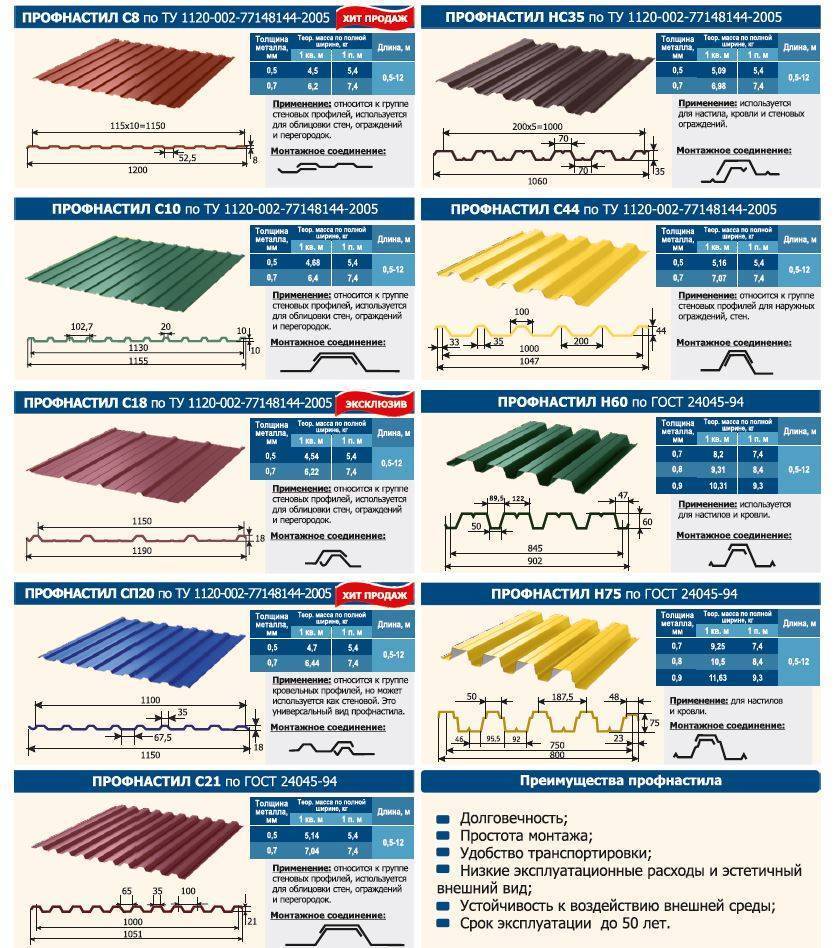

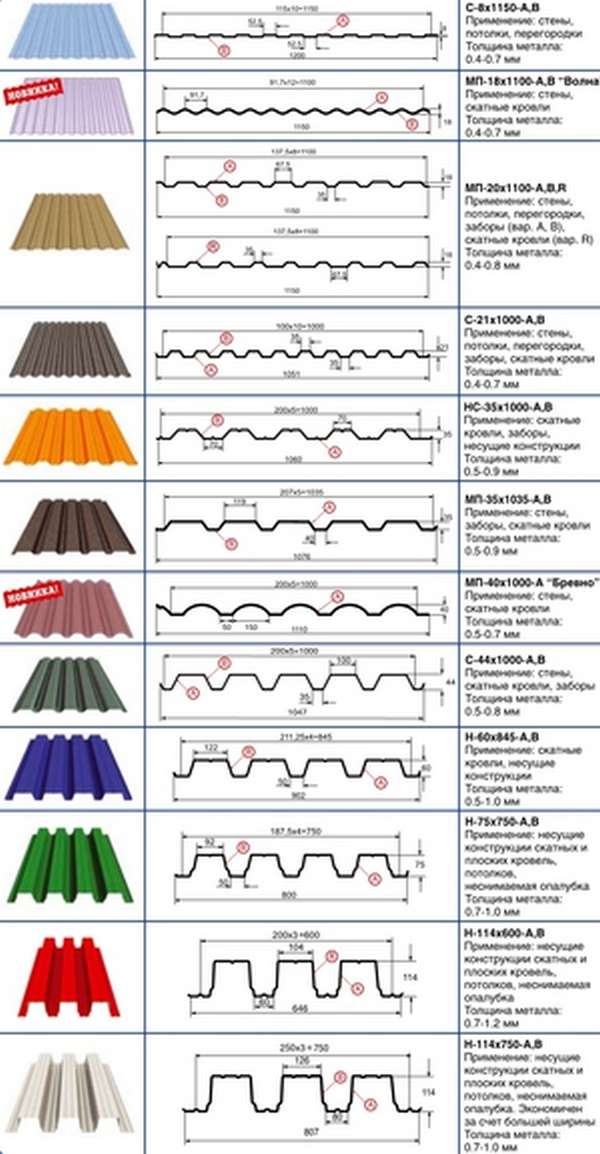

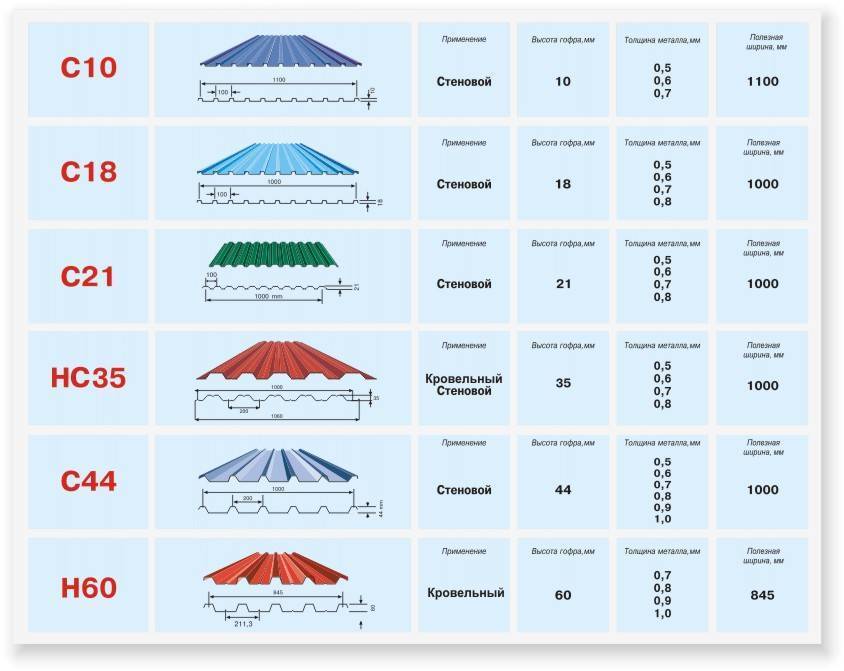

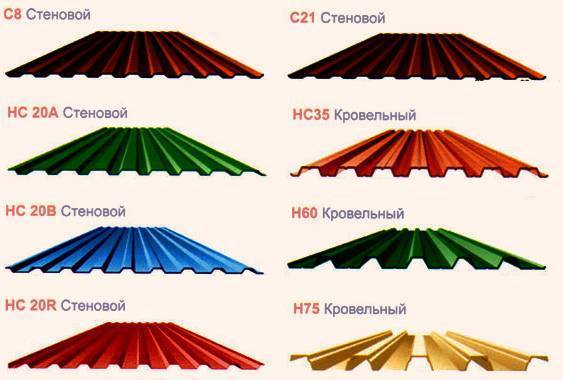

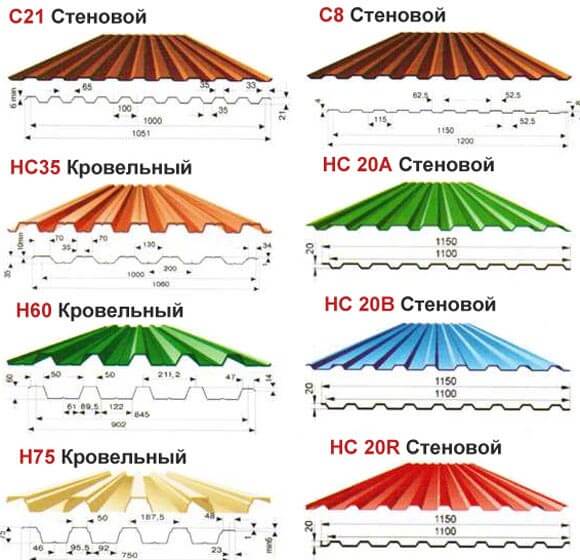

Самым большим спросом пользуются следующие маркировки профнастила:

  1. С8. По характеристикам очень похож на С10. Часто применяется для обшивки ограждений высотой 2‒2,5 м.
  2. С18. Профнастил этого типа принято оцинковывать, а потом покрывать полимерным слоем. Используется для настила скатных крыш, щитовых заборных конструкций.
  3. С21. Подойдет для кровельных работ, обшивки фасадов и возведения ограждений.
  4. Н57. Несущий профлист повышенной жесткости. Подходит для обшивки ворот гаражей, заборов разной сложности.
  5. Н75. Отличается устойчивостью к коррозии, воздействию среды, механическим нагрузкам и повреждениям. Предназначен для работы в сложных условиях.
  6. НС44. Универсальный материал. Подходит для любых типов монтажа.

В чем отличие кровельного профлиста и профнастила?

Профлист по сравнению с профнастилом более жесткий, прочный и его ассортимент значительно больше.

Профнастил характеризуется высокой степенью шумопоглощения, а вот при отделке крыши профлистом нужно дополнительно применять шумоизоляционные материалы. Также за счет того, что профнастил являет собой жесткую конструкцию со сложным рельефом — это позволяет применять его во время монтажа на любой высоте, и он может противостоять сильным нагрузкам.

По факту, профнастил и профлист это один и тот же материал, только профлист чаще всего называют кровельный материал, а профнастил- универсальное покрытие.

Виды профнастила в зависимости от типа защитного покрытия

Все покрытия применяемые для защиты профнастила можно разделить на две больште группы — это покрытие цинком или алюцинком и покрытие полимерными составами.

Оцинковка – простейшая основная защита

Профлист любого типа сделан из стали холодной прокатки толщиной от 0,5 до 1 миллиметра. Чтобы предохранить металл от коррозии, применяют различные покрытия. Основой подавляющего большинства этих покрытий является всем знакомая оцинковка, произведенная горячим способом. Это значит, что стальной лист окунают в расплавленный цинк, добиваясь создания защитного слоя толщиной от 25 до 30 микрон. Получается оцинкованный профнастил – готовый материал, который стоит дешевле всего. Его применяют для ремонтных, строительных и реставрационных работ.

Алюмоцинковое покрытие – защитит от агрессивных веществ

Вместо цинкования сталь может быть покрыта более стойким алюмоцинком, который называют еще гальвалюмом. В состав его входят три компонента: цинк (43,4 процента), алюминий (55 процентов) и кремний (1,6 процента). Последний элемент нужен для прочной связи первых двух металлов. Профнастил с алюмоцинковой защитой будет хорош для крыши дома у оживленной автотрассы, на морском побережье или в промышленной зоне. Входящий в состав покрытия алюминий убережет кровлю от всевозможной «химии» или морских испарений, содержащихся в воздухе.

Пластизол – спасет от механических повреждений

Для большей прочности оцинкованный профлист грунтуют, а затем покрывают органическим полимером. Самым прочным из этих полимеров является пластизоловое покрытие толщиной от 175 до 200 микрон. Такой солидный слой поможет с честью выдержать удары, а также избежать царапин. Также этот пластичный и прочный материал не подвержен воздействию агрессивных сред. Но есть у него и недостатки: выцветание со временем, нестойкость к ультрафиолету и перепадам температур.

Внешний вид покрытия пластизол.

Полиэстер – популярен, декоративен, надежен

По статистике, порядка 85 процентов материалов для кровли покрывают именно полиэстером. Ведь он, прекрасно противостоит коррозии, а при этом совершенно не боится мороза и жары, а также долго не теряет свою яркую окраску. Весьма эффектно выгляди, украшая здания, профнастил с матовым полиэстерным покрытием.

Популярные статьи  Гималайская соль для бани: для чего нужна, применение соли и полезные свойства

Профнастил покрытый полимерным защитным покрытием Полиэстер.

Пурал – красивая и прочная новинка

Если быть более точными, то материал этот, разработанный не так давно компанией Ruukki, называется PURAL matt. Его основная составляющая – полиуретан. Профлисту, покрытому пуралом, не нужно бояться солнечных лучей, химической агрессии или коррозии. Из него можно соорудить не только крышу здания, но и красиво облицевать его фасад.

Фактура полимерного покрытия Пурал.

Покрытие PVDF – лучшее по стойкости цвета

Данный материал (иначе, PVF2, или полидифторионад) отличается особенной устойчивостью к негативным погодным явлениям. Коррозия не способна его повредить, а сочный цвет абсолютно не изменяется в течение многих лет. Поэтому таким профнастилом чаще всего облицовывают фасады домов. Особенно удачно это в том случае, если важна цветовая гамма отделки.

Какой бы состав не имела полимерная защита у различных разновидностей профнастила, ее следует закрепить. Для этого применяется тоненькая блестящая пленка лакокрасочного покрытия. Она состоит из нескольких слоев, достигая толщины от 40 до 300 микрон. Это позволяет свести вероятность коррозии к нулю, а также несет декоративную функцию. Через несколько лет данный слой следует обновить – это достаточно легко.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Технические характеристики и размеры

Профнастил С8, предназначенный для кровли, может иметь шероховатости на лицевой стороне, потертости и повреждения, не имеющие большого влияния на целостность защитного покрытия.

Характеристики и размеры материала могут быть разными, иметь небольшие отклонения от нормы (ширина ± 8 мм, высота ± 1 мм и длина листа ± 10 мм).

Для забора профнастил С8 должен иметь серповидность не более 1 мм на 1 м длины профиля, при этом длина листа должна быть до 6 м. А при длине свыше 6 м — не более 1,5 мм.

Волнистость листа на плоских поверхностях должна быть свыше1,5 мм и 3 мм на отгибах его кромки.

Оцинкованный профлист С8 маркируется в соответствии с требованиями ГОСТа. Понятие «Профлист С-8−1150−0,5» можно расшифровать так:

  • С — стеновой;
  • 8 (мм) — высота трапеции профиля;
  • 1 150 — рабочая ширина;
  • 0,5 — толщина металла заготовки из рулонной стали.

Профлист С8 широко используется в строительстве. Изделия отличаются размерами профиля, видом, внешним покрытием и другими техническими характеристиками.

Прокатный лист С8 имеет широкую цветовую гамму. Выбирая материал, можно попросить продавца-консультанта показать каталог и уточнить цвет. Коричневая гамма обладает различными оттенками. При монтаже листа на забор или на крышу выбирают темные и нейтральные цвета.

Кровельный профнастил

Ширина профлиста позволила легко заменить такие строительные материалы как шифер, который отличается своей хрупкостью и громоздкостью. В отличие от шифера, профнастил очень легко устанавливается на крышу, также он отличается высокими прочностными показателями. При этом, заказчик может приобрести профлист размеры которого в полной мере будут соответствовать требованиям строительства. Такой индивидуальный подход позволяет снизить затраты на покупку стройматериалов.

Лист профнастила может легко выдержать нагрузку создаваемую дождем и снегом. Вес 1 м2 профлиста может быть от 5 до 11 кг в зависимости от выбранного типа листа и его назначения.

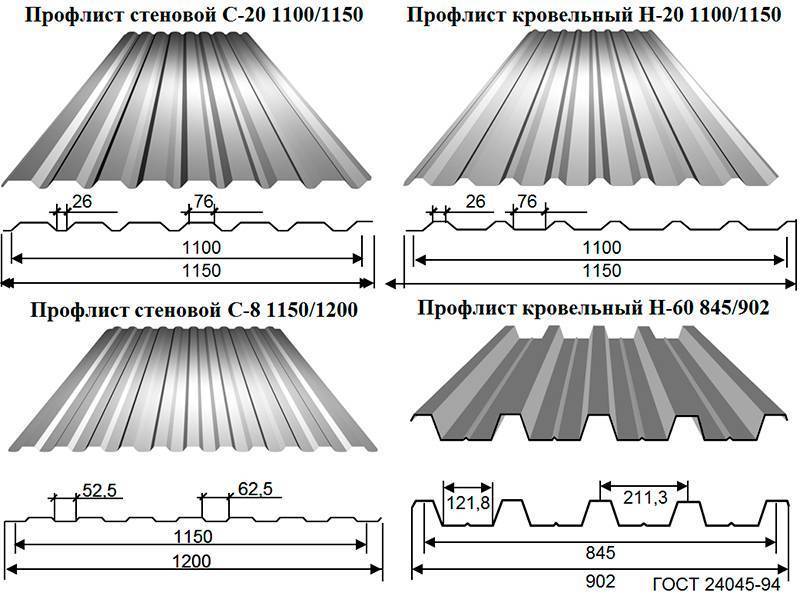

Какую ширину должен иметь профлист для забора

Еще один габаритный размер профлиста – ширина. Это расстояние между краями профиля при вертикальном направлении гофры. Размер может быть двух типов:

  • Полная ширина. Расстояние от края до края. Обычно составляет от 1050 мм до 1300 мм. Самым популярным является профлист с шириной 1150 мм.
  • Рабочая ширина. То же расстояние, но без учета крайних полок. В описании каждой конкретной марки должен указываться этот размер. Обычно он на 30-50 мм меньше общей ширины – от 1000 мм до 1250 мм.

Края профиля предназначены для осуществления крепления к опорным элементам. Монтаж забора из профнастила производится внахлест. Поэтому в расчетах принимается только рабочая ширина.

Описание профлиста и его разновидности

Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку. В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.

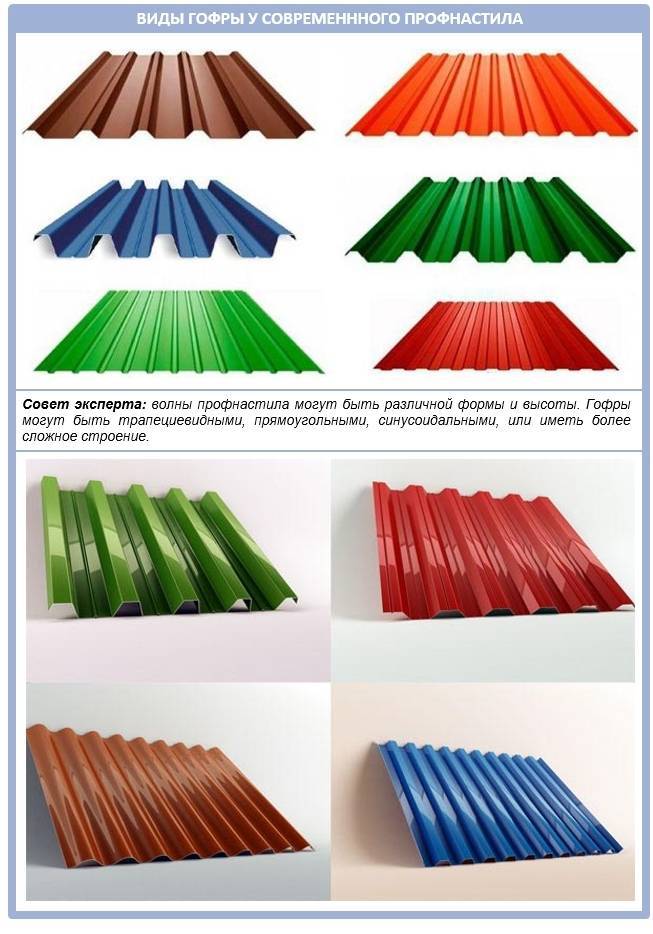

Эксплуатационные качества и область применения определяют следующие виды профнастила:

  • Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
  • Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см. Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
  • Универсальный профнастил. Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.

Кровля из профлиста: расчет количества листов

Чтобы сделать расчет материала на крышу обязательно будут нужны сведенья о размерах применяемого материала и крыши. Для начала рекомендуется начать с расчета стропильной системы.

Также обязательно нужна информация о предполагаемом весе уже готовой конструкции, и значения сечения балок учитывая материал покрытия.

Главными составляющими стропильной системы являются бревна и брусья, что предназначены для возведения каркаса крыши. Расчет шага укладки брусьев делают после проведения расчетов нагрузки на кровлю, которая учитывает вес крыши, ее покрытия и свой вес.

Это делается, чтобы предусмотреть все возможные нагрузки на крышу. Кроме того, в расчет нагрузки включается вес рабочих, что будут заниматься ее монтажом и сильные порывы ветра.

Внимание!

Для расчета покрытия и стропильной системы воспользуйтесь нашим онлайн-калькулятором! После проведения расчета общей нагрузки делается расчет количества деревянных балок, что распределяют в определенном направлении под углами.

Расчеты:

  • Для того чтобы определить какая нагрузка будет оптимальной для погонного метра частей стропильной системы, нужно воспользоваться таблицами с детальными расчетами, что находятся в специальной литературе по строительству.
  • Проводиться расчет суммарного метража.
  • Просчитывается общее количество балок, измеряя длину одного из них.

Толщина профнастила для крыши дома

Производители предлагают профлист с толщиной от 0,37 до 1 мм.

Какая толщина профнастила на крышу будет оптимальна?

Пользователи и мастера советуют использовать 0,45-0,5 мм. Выбор такой толщины аргументирован тем, что более значительная, по сравнению со стеновым профнастилом, высота волны, обеспечивает кровле необходимую жесткость. Следует знать, что при больших снеговых нагрузках лучше отдать предпочтение более толстому металлу. Некоторые производители предусматривают выштамповку (дополнительные ребра жесткости по поверхности листа) которая увеличивает продольную жесткость профнастила.

Совет. Выбирая толщину профнастила следует учесть, что отклонения по толщине металла составляет +/- 0,1 мм (ГОСТ 24045-2010 и EN 10143).

Маркировка – краткая характеристика

Вся информация о профилированном металле заложена в его маркировке. Если знать, что обозначает каждый буквенный и цифровой символ, можно без проблем и затруднений выбрать требующийся материал даже без визуального осмотра. Так поступают, к примеру, при оформлении заказа на интернет-площадке.

Маркировка, по сути, представляет собой код, в котором обозначен вид материала и его характеристики. Давайте разберем, что они означают на конкретном примере.

Предположим, нам приглянулся материал С18-0,6-750-2500:

  • С – первая литера, обозначающая тип и назначение материала. В российской маркировке букву С присваивают стеновому профилированному металлу, Н – несущему, СН – универсальному, используемому в кровельном деле, в устройстве ограждений и в обшивке.
  • 18 – цифра после литеры. Это высота ребристого профиля или плавной волны. Она в основном определяет сферу применения гофрированной стали.
  • 0,6 – толщина использованного в производстве стального листа. Говорит о несущей способности материала.
  • 750 – размер полной ширины листа. Не забываем, что в расчетах количестве материала для кровли или сооружения другой конструкции используется полезное значение ширины.
  • 2500 – длина профилированной панели.
Популярные статьи  Пожарная безопасность зависит от нас

Подытожим. Это стеновой гофролист, который покупают для устройства забора или обшивки стен дома. Допускается применение в качестве кровли хозяйственных построек, дровяных сараев, веранд и подобных объектов.

Высота гофры составляет всего 1,8 мм, материал достаточно прочный, сможет держать снеговую и ветровую нагрузку, т.к. выполнен из стального листа толщиной 0,6 мм. Длина равна 2,5 м, ширина 0,75 м.

Размеры профнастила для крыши – технические характеристики

Что собой представляют профилилированные листы?

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.

Так выглядит профлист с цветным покрытием

Размеры профнастила для крыши – технические характеристики

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.

Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формы

Размеры профнастила для крыши – технические характеристики

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Стандартный размер профлиста для крыши

Профлисты представляют собой надежный и качественный материал, широко применяемый в строительстве. Сфера применения профнастила весьма разнообразна:

Этот строительный материал довольно универсален и подходит для применения в различных сферах. Он изготавливается из оцинкованной стали и покрывается специальным цветным полимером. Размер профлиста может быть любым, в зависимости от потребностей и строящегося объекта. Он производится способом холодного проката и в дальнейшем профилирования для придания ему жесткости и надежности.

Преимущественные стороны профлиста

Этот довольно популярный строительный материал обладает множеством положительных качеств. Зачастую он применяется в строительстве для облицовки и кровельных работ, для возведения ограждений, облицовки фасадов, которые создаются в сжатые сроки.

Несомненными его достоинствами, важными в создании надежного сооружения, являются:

  • Высокая прочность профилированного листа.
  • Изготовленный на заказ любой размер профлиста.
  • Стойкость к коррозии.
  • Длительный эксплуатационный период.
  • Небольшой вес.
  • Легкая транспортировка.
  • Разнообразный ассортимент.
  • Простота и легкость в использовании.
  • Стойкость к неблагоприятным климатическим условиям.

Какой размер профлиста вы бы ни выбрали, он всегда будет отличаться своим качеством и неизменной универсальностью. Ему не страшны ни перепады температуры, ни высокая влажность, а поверхность, обработанная особым полимерным покрытием, придает материалу декоративные свойства, что и поспособствовало его применению в возведении коттеджей и частных домов.

Создание такого материала для кровли позволило заменить тяжелый и хрупкий шифер, который создавал сложности при работе, в то время как профнастил легко монтируется и является высокопрочным.

Для настила крыши размеры кровельного профлиста можно подбирать индивидуально. Он может выдержать большую нагрузку в виде града, снега и дождя, а благодаря своей гибкости, профилированные листы могут быть подогнаны под любую форму.

Квадратный метр профлиста может весить от 5 до 11 кг. Размер профилированного листа рассчитывается в зависимости от длины ската крыши. Материал крепится на обрешетке, пропитанной антисептиком. Для крепления используются саморезы.

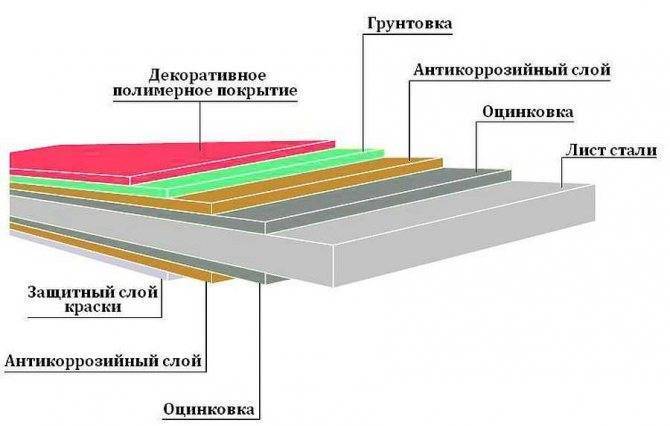

Состав кровельного профнастила

Стандартные размеры профлиста для кровли варьируются от 930 до 1160 мм полезной ширины. Состоит материал из:

  • стального листа – основа;
  • цинкового покрытия;
  • антикоррозийного фосфатного слоя;
  • грунтовки;
  • внешнего полимерного покрытия;
  • защитного лака.

Сооружение кровли зачастую осуществляется профилем высотой более 35 мм.

Во время приобретения материала важно позаботиться о покупке комплектующих деталей для профлистов. Это планка внутреннего и наружного угла, торцевые и коньковые планки, утеплитель, саморезы и т

д.

Стандартные размеры оцинкованного профлиста

Популярность профнастила обусловлена широким выбором размеров и цветов. Однако самыми ходовыми являются строительные листы 3 и 6 м в длину. Размеры профилированного листа напрямую связаны с его назначением.

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Это интересно: как считать погонный метр.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.

Популярные марки для кровельных работ

На строительном рынке предлагаются десятки разновидностей этого практичного материала. Для кровельных работ подходят следующие марки:

  • Гофролист марки НС (универсальный). С успехом применяется как в монтаже крыши, так и для возведения ограды или строения. В число распространенных кровельных марок входит гофролист НС35, НС44, МП35. Маркировка МП (металлопрофиль) — обозначение по ТУ, а не по ГОСТу, используемое некоторыми производителями.
  • Гофролист марки Н (несущий). Используется там, где необходимо соблюдать требования по нагрузкам (в районах с сильными ветрами и продолжительными снежными зимами); часто в промышленном строительстве. К несущему профилю относятся марки Н57, Н60, Н75, особо прочный Н114. Профлист с маркировкой Н158 может иметь длину до 18 м.
Популярные статьи  Подборка лучших телевизоров с Алиэкспресс к распродаже 11.11

Профлист МП20Источник ist-em.com.ru

Маркировка профнастила – определение свойств материала

Опытные строители называют профнастил самым многофункциональным материалом на строительном рынке, так как он используется для выполнения широкого спектра строительных задач, в том числе для настила крыши.

По причине разнообразия сфер применения, производители выпускают огромное множество марок профилированного листа, которые отличаются по высоте и ферме профиля, толщине, несущей способности и цене.

С одной стороны, такое разнообразие – огромный плюс для покупателя, а с другой, бывает сложно разобраться в названиях и видах профлиста и выбрать необходимый материал для устройства крыши.

В этой статье мы расскажем, как расшифровывается маркировка профнастила, и какую информацию можно из нее получить.

Размеры профнастила для крыши – технические характеристики

Характеристика материала

Профнастилом называют многофункциональный строительный материал, который используется для обшивки стен, строительства сооружений и заборов, организации перекрытий и настила крыши.

Он производится на основе тонколистовой холоднокатаной стали, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием.

На поверхности материала выдавливается трапециевидный или прямоугольный профиль, который увеличивает прочность и несущую способность профилированного листа.

Профнастил обладает следующими эксплуатационными преимуществами:

  1. Устойчивость к коррозии. Сталь, покрытая цинком и полимером или краской, не подвергается коррозии при контакте с водой. Это свойство делает профнастил отличным материалом для устройства крыши.
  2. Легкий вес. Вес 1 квадратного метра этого материала не превышает 5-7 кг, что 4-5 раз меньше, чем вес керамической черепицы или асбестоцементного шифера. Низкая масса позволяет экономить на стропильном каркасе крыши и заливке фундамента.
  3. Высокая несущая способность. Благодаря дополнительным ребрам жесткости, которые образует профиль материала, несущая способность профнастила достигает 300-600 кг/м2, что позволяет ему выдерживать вес человека и интенсивные снеговые нагрузки без деформации.

Обратите внимание! Немаловажным достоинством – доступной ценой. Разные марки профнастила сильно отличаются по стоимость, разница в цене может достигать 100%

На стоимость материала оказывают влияние толщина и размер листа, вид покрытия, металлоемкость цинкового покрытия и несущая способность материала.

Размеры профнастила для крыши – технические характеристики

Для устройства крыши допускается использование профлиста стеновых, несущих и универсальных марок, высота профиля которых составляет не менее 20 мм, а толщина стали не меньше 0,5-0,6 мм.

Какие ГОСТы регулируют габариты профлистов

Существуют несколько усовершенствованных версий этого документа:

  • ГОСТ 24045-86;
  • ГОСТ 24045-94;
  • ГОСТ 24045-2010 (последняя действующая версия).

Профнастил всех типов относится к единой категории тонколистового оцинкованного проката согласно ГОСТ 14918.

При этом оцинкованный материал делится на такие подвиды:

  1. Оцинкованный в соответствии с ГОСТ 14918.
  2. С алюмоцинковым покрытием (АЦ) согласно ТУ 14-11-247-88.
  3. С алюминизированным (А), алюмокремниевым покрытием (АК) согласно ТУ 14-11-236-88.
  4. С электролитическим цинковым покрытием (ЭОЦП) согласно ТУ 14-1-4695-89.

Однако сейчас такая маркировка материала практически не встречается.

Основные размеры металлопрофиля

Для кровли

У кровельного типа высота волны составляет 2 и более см. Причем, профиль может быть сложной формы, что обеспечивает дополнительную жесткость изделию.

По статистике продаж строительных гипермаркетов выбор потребителя — это С 44 и Н57 750. Последний брался за основу в ГОСТ 24045-94 при расчетах несущей способности кровли.

По длине листы могут быть любыми. У кровельного материала марки Н57 ширина равна 75 см, Н60 — 84,5 см, Н75 — 85 см. У несущих и кровельных листов высота гофры составляет 3,5 – 4,4 см . Толщина изделия марки «Н» равна 0,6 – 0,9 мм .

Для забора

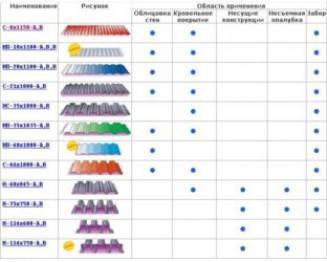

Как видно из таблицы приведенной выше, практически каждый тип подходит для монтажа ограждений и ключевым критерием выбора обычно выступают экономические соображения хозяина.

У заборного типа малая высота гребня и толщина. Лист С10 по ширине равен 90 – 100 см, С18, С21 и С44 – 100 см . У стеновых отделочных листов ширина от 1,3 см . Тогда высота гофра каждого последующего вида будет расти на 3,25±0,25 мм . Лист марки «С» является самым легким и тонким — 0,5 – 0,7 мм .

Цена кровельного профнастила

Решать, какой профлист для крыши лучше, и руководствоваться только ценой материала – вариант заведомо неверный. Стоимость профнастила складывается из качества металла, его толщины, вида покрытия, имиджа производителя, качества применяемого для профилирования оборудования, условий хранения и транспортировки. Все эти факторы приводят к увеличению стоимости, одновременно обеспечивая надлежащее качество листа.

Если цена профнастила ниже рыночной, это может объясняться только снижением толщины металла, толщины любого из слоев покрытия, нарушениями технологии производства

Следует с осторожностью относиться к такому предложению. Ведь заменить лист кровельного профнастила гораздо труднее, нежели, к примеру, секции забора

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

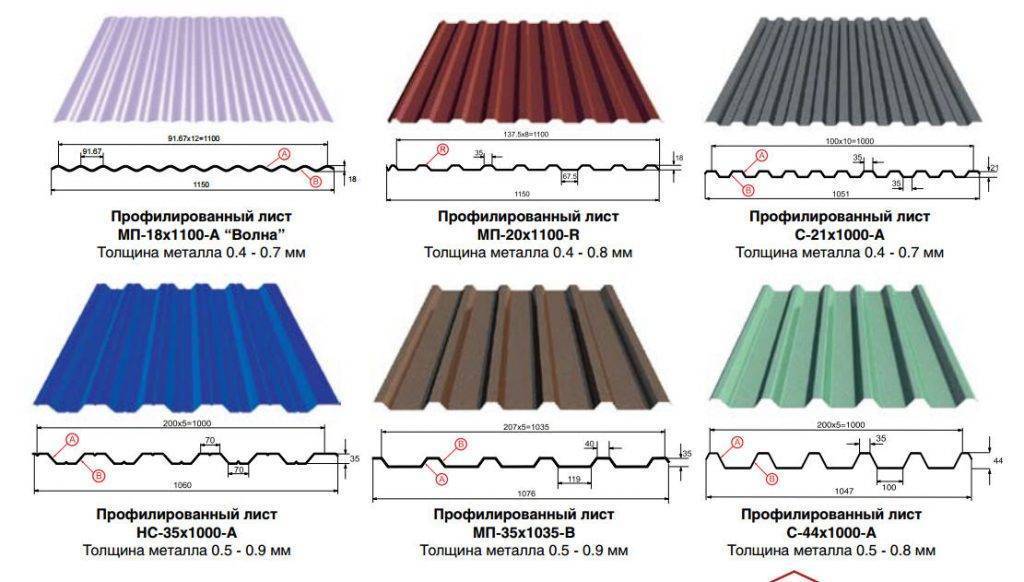

Чертеж профлиста и внешний вид, ширина листа и его толщина

Размеры профнастила для крыши – технические характеристики

Обозначение профилированного листа Ширина, мм Толщина металла, мм Масса 1 метра длинны, кг Масса квадратного метра, кг
Н-75-750-0,7 750 0,7 7,4 9,8
Н75-750-0,8 750 0,8 8,4 11,2
Н75-750-0,9 750 0,9 9,3 12,5
Н114-600-0,8 600 0,8 8,4 14,0
Н114-600-0,9 600 0,9 9,3 15,6
Н114-600-1,0 600 1,0 10,3 17,2
Н114-750-0,8 750 0,8 9,4 12,5
Н114-750-0,9 750 0,9 10,5 14,0
Н114-750-1,0 750 1,0 11,7 15,4
НС35-100-0,6 1000 0,6 6,4 6,4
НС35-100-0,7 1000 0,7 7,4 7,4
НС35-100-0,8 1000 0,8 8,4 8,4
НС44-1000-0,7 1000 0,7 8,3 8,3
НС44-1000-0,8 1000 0,8 9,4 9,4
С10-899-0,6 918/899 0,6 5,1 5,7
С10-899-0,7 918/899 0,7 5,9 6,6
С10-1000-0,6 1022/1000 0,6 5,6 5,6
С10-1000-0,7 1022/1000 0,7 6,5 6,5
С18-1000-0,6 1023/1000 0,6 6,4 6,4
С18-1000-0,7 1023/1000 0,7 7,4 7,4
С15-800-0,6 940/800 0,6 6,5 6,0
С15-800-07 940/800 0,7 6,55 6,9
С15-1000-0,6 1018/1000 0,6 6,4 6,4
С15-1000-0,7 1018/1000 0,7 7,4 7,4
С21-1000-0,6 1000 0,6 6,4 6,4
С21-1000-0,7 1000 0,7 7,4 7,4
С44-1000-0,7 1000 0,6 7,4 7,4

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТ

Размеры профнастила для крыши – технические характеристики

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
