Арматура под бетон: виды и классификация

Арматура, применяющаяся в современном строительстве, классифицируется в соответствии со следующими факторами:

  • Материал изготовления – углеродистая сталь или стеклопластик.
  • Технология производства и физическое состояние: стержневая, канатная и проволочная.
  • Вид профиля сечения: круглый, гладкий или рифленый.
  • Работа арматуры в бетоне: напрягаемая или ненапрягаемая.
  • Назначение: рабочая, распределительная и монтажная.
  • Способ установки: сварная или связанная мягкой стальной, медной или алюминиевой проволокой.
Диаметр арматуры, мм Профиль Назначение
6 гладкий монтажная/для формирования хомутов
8 монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10 периодический (рифленый, ребристый) рабочая/используется для небольших построек с учетом параметров грунта
12 рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16 рабочая/используется для больших домов на сложном грунте

Также армирование бетона арматурой может быть иметь поперечный или продольный характер:

  • Поперечное армирование исключает образование наклонных трещин от скалывающих механических нагрузок и связывает бетон сжатой зоны с арматурой в «растянутой» зоне.
  • Продольное армирование воспринимает нагрузку на «растяжение» и препятствует возникновению вертикальных трещин в нагруженной зоне.

Какой вид, тип, диаметр и количество арматуры использовать в каждом конкретном случае, указывается в проектной документации на то или иное здание или сооружение. Тем не менее, многих застройщиков, которые возводят дома, и сооружения без проекта интересует распространенный вопрос: какой расход арматуры на 1 м3 бетона необходимый для обеспечения долговечности сооружения. Рассмотрим расход арматуры на куб бетона подробнее.

Зачем нужен

Если вы внимательно изучали строительные чертежи, то обращали внимание, что при правильном устройстве армирующего каркаса, подготовленного к бетонированию, металлические прутья не соприкасаются со стенками опалубочной конструкции. Получается, что после подачи бетонной смеси и ее окончательного созревания, между металлом и опалубочной системой остается промежуток определенного размера. Именно это и называют защитным слоем арматуры в фундаменте

Именно это и называют защитным слоем арматуры в фундаменте.

Металлический каркас предназначен для компенсирования основного недостатка бетонного материала – низкого показателя прочности в момент растягиваний либо изгибов. Проще говоря, показатель прочности конструкции, из которого вытекает ее надежность, в равных степенях определяется качественным уровнем выполнения бетонирования и соответствием армирования конструкции.

Стальные стержни, изготавливаемые по требованиям ГОСТа, имеют нужный запас надежности и предназначены для продолжительного эксплуатационного периода. Но металл способен поддаваться негативным воздействиям воды и химических соединений, в результате чего образуется коррозия. Можно предварительно обработать стальные элементы специальными защитными составами, но подобная мера существенно увеличивает финансовые расходы.

Кроме цинкового слоя, может применяться оксидирование металла. Но и такой способ обходится дорого, не давая при этом полной гарантии защиты. Объясняется это тем, что защитный слой не имеет высокой прочности, потому что толщина его не превышает нескольких микрон. Малейшие нарушения, допущенные при транспортировке, либо сварочные работы, легко нарушат целостность слоя. Слабостью в защите отличаются и торцевые участки в точках реза металлических прутьев.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

Насколько опасна коррозия для стальной каркасной системы? Дело не только в том, что металл утрачивает свою первоначальную прочность – для подобного потребуется достаточно много времени. Однако образующаяся внутри фундамента ржавчина однозначно приведет к появлению пустотных участков. Изначально они не отличаются большими размерами, но постепенно превращаются в трещины, от воздействия воды и низких температурных режимов приводящие к процессам эрозии, разрушениям и осыпаниям бетонных поверхностей. Проблема стол серьезна, что необходимо принимать срочные меры по ее устранению.

Напрашивается вывод, что арматура, установленная в толще бетонного тела, должна быть качественно защищена от любых воздействий влажной среды. Кроме того, следует предусмотреть барьер, препятствующий негативным воздействиям химических составов, источниками которых являются воздушная среда и почва.

Функции подобной преграды исполняет защитный растворный слой. Но на этом его предназначение не заканчивается. Следовательно, подобная прослойка предназначена для:

  • обеспечения необходимого позиционирования арматурной системы в бетоне;
  • равного перераспределения нагрузочных воздействий на стальные арматурные прутья и основной бетонный монолит;

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

  • защиты металлических поверхностей от воды, химсоставов, прочих нежелательных проявлений, создающихся изменениями погоды;
  • создания высококачественной фиксации арматуры в бетоне при стыковке каркасов рядом расположенных железобетонных элементов или перемещений на очередной уровень;
  • повышения устойчивости к воздействию огня;
  • выполнения роли надежной основы для монтирования тепло- или влагозащитных материалов при отделке цокольной части.

Для чего нужно армировать бетон

Разница между армированным бетоном и простым в его прочностных характеристиках. Материал хорошо переносит нагрузку на сжатие, но не способен без дополнительного усиления противостоять нагрузкам на растяжение и изгиб. Для этого бетон армируют другим материалом, у которого показатель прочности выше. Применяют данную технологию в монолитном строительстве при возведении оснований, стен, колонн, лестниц, перекрытий и других железобетонных конструкций.

Преимущества и недостатки

Технология армирования бетона имеет ряд неоспоримых преимуществ:

  • повышение устойчивости к механическим нагрузкам, прочности;
  • увеличивается показатель жесткости;
  • устойчивость к сильному нагреванию, температурным перепадам, замерзанию;
  • снижение риска образования трещин в бетонном изделии при усадке;
  • равномерное распределение нагрузки по всей площади фундамента;
  • увеличение долговечности бетонной конструкции.

Недостатков у данной технологии всего один, это значительное увеличение стоимость строительных работ.

Фиксатор защитного слоя бетона арматуры

Крепеж необходим в процессе возведения монолитного дома или железобетонных элементов любого предназначения. С его помощью создают расстояние, которое будет заливаться слоем защиты. Располагается зазор между каркасом и опалубкой. Он позволяет создать условия для заливки бетона корректной толщины.

Параметры изделия:

  • предельная простота армирования бетона и выполнения последующего контроля за слоем защиты;
  • предотвращает формирование дефектов на подготовленной поверхности, которые проявляются из-за соприкосновения металла с опалубкой;
  • снижение стоимости работ, уменьшение сроков сдачи здания в эксплуатацию;

Пластиковые фиксаторы

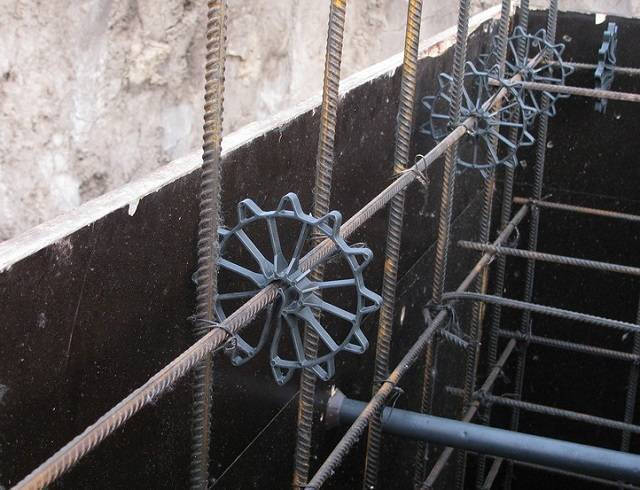

  • фиксаторы типа «звезда» применяются для заливания вертикальных плоскостей (колонны, стены) с диаметром от 4 до 20 мм;

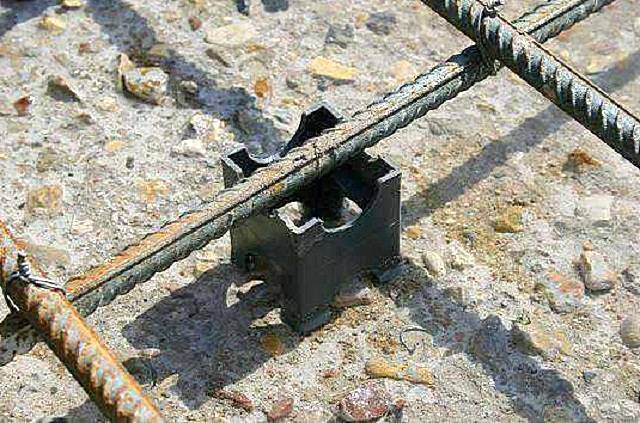

  • «стульчик» и треугольные формы используются для формирования горизонтальных плоскостей (пол, фундамент);
  • круглые крепежи применимы для создания как горизонтальных, так и вертикальных сооружений.

В ассортименте присутствуют и другие формы изделий универсального предназначения.
Если в ходе эксплуатации появились повреждения, рекомендуется изначально удалять материал с неплотной фиксацией с помощью электроинструмента с алмазными насадками.

Что такое защитный слой бетона и зачем он нужен?

Защитный слой бетона укладывается независимо от необходимых прочностных качеств фундамента. Толщина покрытия строго регламентируется в строительных нормативах, но определяющее значение имеет технология формирования слоя, нагрузка и сфера эксплуатации. При правильном нанесении покрытие предотвращает коррозию и разрушение арматурного каркаса.

Защитный слой бетона для арматуры – что это?

Защитный слой бетона – это прослойка цементного раствора определённой величины. Располагается между внешними поверхностями конструкции из бетона и металла. Применение этой технологии обеспечивает долголетнюю эксплуатацию без регулярных ремонтных работ. Используется по отношению к большинству бетонных конструкций: фундаменту, стене, основанию под брусчатку, стяжку и т. п.

Защитный слой арматуры в бетоне – это слой бетонной смеси от поверхности до начала арматурных частей

Минимальный защитный слой

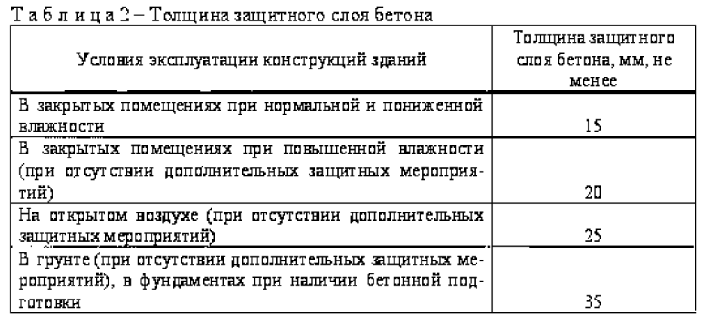

Минимальная толщина защитного слоя бетона зависит от типа строения:

  • конструкции, которые планируется применять в помещениях с нормальной влажностью – 20 мм;
  • внутренние сооружения, применяемые в условиях высокой влажности – 25 мм;
  • на открытом воздухе без дополнительной защиты – 30 мм;
  • контакт с грунтом без вспомогательных защитных покрытий – 40 мм;
  • фундамент с подготовкой – 40 мм;
  • бетон в постоянном контакте с почвой – 76 мм.
Популярные статьи  Прудик из покрышки: мини-водоем на даче своими руками

Главное – соблюдать условие, чтобы защитный слой бетона для укрепляющего каркаса никогда не был меньше, чем диаметр арматурных прутков

В документации отсутствует понятие максимальный защитный слой бетона, можно устраивать любую величину покрытия, но этого делать не рекомендуется в силу низкой эффективности и высокой стоимости.

В СНиП присутствует несколько примечаний:

  • все значения уменьшаются на 5 мм, если рассматривается строение из сборных элементов;
  • если планируется устройство однослойной конструкции с использованием лёгкого и поризованного рекомендуемая толщина слоя составляет от 20 мм, в отношении ячеистого бетона – 25 мм;
  • для формирования слоя на наружных панелях без покрытий – от 25 мм;
  • для сооружений с конструктивной арматурой все величины пласта снижают на 5 мм;
  • независимо от остальных правил минимальная толщина составляет 10 мм или не меньше 1 диаметра стержня.
  • Дополнительные рекомендации

В ходе использования постройки есть риск разрушения поверхностной прослойки.

Причины для разрушения:

  • высокие нагрузки на постройку, которые изначально не были предусмотрены;
  • на территории использовалась спецтехника;
  • был возведён ещё один этаж;
  • негативное влияние природных условий;
  • игнорирование правил возведения всегда приводит к быстрому нарушению целостности конструкции или ремонтных работам.

Восстановление бетона выполняется несложно, но увеличивает смету строительства.

От укрепляющего каркаса зависит нерушимость бетонных строений, поэтому важно соблюдать правила и рекомендации по его укладке

Ремонт подразумевает:

  • устранение появившихся трещин;
  • увеличение прочности каркаса;
  • реставрация участков после обвалов или крошения, в качестве ремонтной смеси используется цементно-песчаная смесь в пропорции 1 к 3;
  • усиление конструкции посредством поперечных элементов.

Если повреждения систематические и уже подвергались многократному ремонту, процедура реконструкции утрачивает актуальность. Лучший способ с точки зрения прочности и целостности – полная реставрация с восстановлением, усилением или дублированием металлического каркаса.

Фиксатор защитного слоя бетона арматуры

Крепеж необходим в процессе возведения монолитного дома или железобетонных элементов любого предназначения. С его помощью создают расстояние, которое будет заливаться слоем защиты. Располагается зазор между каркасом и опалубкой. Он позволяет создать условия для заливки бетона корректной толщины.

Параметры изделия:

  • предельная простота армирования бетона и выполнения последующего контроля за слоем защиты;
  • предотвращает формирование дефектов на подготовленной поверхности, которые проявляются из-за соприкосновения металла с опалубкой;
  • снижение стоимости работ, уменьшение сроков сдачи здания в эксплуатацию;

Пластиковые фиксаторы

  • фиксаторы типа «звезда» применяются для заливания вертикальных плоскостей (колонны, стены) с диаметром от 4 до 20 мм;
  • «стульчик» и треугольные формы используются для формирования горизонтальных плоскостей (пол, фундамент);
  • круглые крепежи применимы для создания как горизонтальных, так и вертикальных сооружений.

Установка маяков

В качестве материала для устройства опалубки модно использовать любой хороший плоский материал, имеющий одну гладкую сторону. Таким материалом, например, могут быть:

  • доски;
  • плоский шифер;
  • древесно-стружечная плита (ДСП);
  • фанера.

Для заливки криволинейных дорожек очень удобно использовать листовой пластик. В том случае, если свой запас материалов не содержит ничего похожего, то можно взять в аренду штатную металлическую опалубку в какой-либо строительной организации. Сегодня это довольно часто практикуется.

Конструкция устанавливается по краю размеченной или выкопанной площадки, определяя контур будущей бетонной конструкции. Закрепление выполняется вбитыми с обеих сторон кольями.Допускается распирать элементы опалубки, находящиеся друг против друга в траншее.

Для того, чтобы на площадке и дорожках не скапливалась дождевая и талая вода, их поверхность должна иметь небольшой уклон. Это следует обязательно учитывать при установке маяков. Для этого их располагают не вдоль, а поперек площадки. Сначала, используя уровень, установите два маяка по краям, закрепив их в горках из цементно-песчаного раствора. Использовать для закрепления маяков гипсовые растворы нельзя.

После того, как раствор схватится, натяните между этими двумя маяками 2-3 шнура, и уже по ним устанавливайте остальные маяки. В результате все они окажутся на одном уровне. На дорожках, учитывая их небольшую ширину, маячковые рейки можно устанавливать вдоль по две штуки.

Особенности взаимодействия арматуры и бетона

Чтобы конструкция имела высокую прочность и долговечность, между раствором и сталью должна быть отличная адгезия. При застывании они должны стать единым целым. Только так фундамент, стяжка или залитая стена, будут крепкими и простоят очень долго.

Если вышло так, что адгезивные свойства оказались на низком уровне, арматура будет скользить внутри застывшего камня, и через некоторое время полностью его разрушит.

За адгезивные свойства арматурных прутьев отвечает особенность их строения. Их поверхность усеяна многочисленными выступами, напоминающими спираль. Такая форма придаются прутам во время проката или путем прессования двух стержней друг о друга. Для такого метода требуется специальное оборудование.

Перед тем как использовать арматуру в создании железобетона, она должна пройти подготовку. Ее следует очистить от грязи и ржавчины. На ее поверхности не должно быть ничего, что могло бы навредить адгезии с компонентами бетонной смеси.

Защита от образования ржавчины необходима не только перед заливкой раствора, но также в процессе эксплуатации готовой конструкции. Бетон — пористый материал, а это значит, что через него может проникать воздух и влага. Чтобы минимизировать такие проникновения, рекомендуется заливать все металлические пруты толстым слоем бетона. Тогда плотности раствора будет достаточно, чтобы уберечь внутренний каркас.

Слишком большой защитный слой может стать причиной снижения прочности конструкции

Это особенно важно, когда речь идет о несущих узлах. Поэтому важно соблюдать оптимальные значения, как в количество используемой арматуры, так и в объемах заливаемого раствора

Арматура и бетон имеют практически одинаковые рамки стойкости к низким температурам и их перепадам. Материалы одновременно уплотняются и растягиваются. Такая синхронизация позволяет готовой конструкции легко справляться с климатическими нагрузками.

Пошаговая инструкция выполнения капитального ремонта.

Технология выполнения полной замены пласта включает несколько этапов:

  • Определение толщины ряда. В этих целях рекомендовано использовать специальный измерительный прибор;
  • Снятие старого слоя до металлического каркаса;
  • В случае необходимости осуществляется очистка арматуры от ржавчины. В зависимости от степени уровня коррозионных повреждений выбирают способы очистки: при помощи щетки, шлифовкой, пескоструйной машиной. Обработку арматуры следует производить со всех сторон. По окончании работ, в целях защиты от возможной коррозии в дальнейшем, на поврежденные участки металлического каркаса наносят антикоррозионное покрытие на основе эпоксида или цемента;
  • Подготовка поверхности. Данный этап выполняется аналогично подготовке поверхности при текущем ремонте;
  • Завершающий эта – нанесение нескольких слоев бетонной смеси под сильным давлением воздуха (способ торкретирования поверхности). Таким способом осуществляется тесное взаимодействие частиц раствора с подготовленной поверхностью сооружения и заполнение всех пустот, щелей и пор. Толщина ряда не должна быть меньше 3 см.

Если поверхность имеет большое количество дефектов, сильно повреждена, и замазывать бессмысленно, в таких случаях старый слой не снимают, а наращивают посредством бетонной стяжки. Рекомендация: Это всего лишь обзорная статья, из нее примерно узнаете что такое защитный слой бетона для арматуры в фундаменте. В реальности, если слой будет небольшим, то бетон отслоится и будут проблемы, т.к. будет достаточно сложно нанести новый защитный слой. Поэтому не нужно заниматься скупердяйством, делайте защитный слой 50 мм. и у вас не будет проблем.

Как обеспечивается соблюдение требуемой толщины защитного бетонного слоя

В данной публикации мы не станем подробно останавливаться на иных правилах монтажа арматурного каркаса для фундамента. Это – очень обширная тема, и она хорошо рассмотрена в других статьях нашего портала.

Если ознакомиться с рекомендуемыми инструкциями (к которым ведут ссылки), то становится понятно, что величина защитного слоя закладывается уже при проведении расчетов каркаса и составлении чертежей будущей арматурной конструкции. Но как соблюсти это уже на практике?

Популярные статьи  Варианты отделки балкона внутри: отделочные материалы и фото оформления

Понятно, что нижний ярус арматуры должен быть приподнят над уровнем дна траншеи (котлована) на необходимую высоту. Полную безграмотность проявляют те «мастера», которые используют в качестве подпорок оставшиеся после монтажа опалубки обрезки доски или бруса. Дерево, во-первых, недолговечно, а во-вторых — не станет преградой для проникновения влаги. И в местах таких опор под подошвой неизбежно появятся очаги распространения коррозии стальной арматуры.

Допустимый, но, скажем прямо, не самый идеальный вариант – использовать для подкладок обломки кирпича или бетона. Все равно «герметичность» защитного слоя в точках опоры будет недостаточной.

Цены на бетономешалку

бетономешалка

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщинуДопустимый вариант подпорок под нижний ярус армирующего каркаса – обломки кирпича или старого бетона. Но все же – не без недостатков.

Оптимальным вариантом видится применение специальных полимерных стоек. Они выпускаются различной высоты, то есть имеется возможность подобрать именно такие, какие требуются для данной конструкции. Стоимость их, особенно на фоне общих затрат на создание фундамента — совсем невелика. Но зато они имею полую конструкцию, которая также заполнится бетоном при заливке, и арматура будет «запечатана» бетоном по все длине.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщинуСпециальный элемент — пластиковая стойка-«стакан», обеспечивающая требуемую толщину защитного слоя со стороны подошвы фундамента. Наверное, самое практичное и надежное решение проблемы.

Аналогичным образом удобнее всего поступить и для создания необходимого просвета между внешними продольными прутьями и стеками опалубки. При заливке весьма тяжеловесного бетонного раствора каркас может сместиться, и его требуется надежно зафиксировать в определенном положении. Для этого применяются специальные фиксаторы—«звездочки» требуемого радиуса. Устанавливаются они буквально одним движением, и проблема решается сама собой.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщинуЧто может быть проще – установить «звездочки»-фиксаторы, и необходимый просвет между арматурой и опалубкой не нарушится при заливке бетонного раствора.

Кстати, можно посмотреть интересный видеосюжет, в котором мастер делится секретом самостоятельного изготовления бетонных фиксаторов для арматуры. Очень неплохой вариант в тех случаях, когда нет возможности приобрести специальные «стаканы» или «звездочки».

Видео: Как можно самостоятельно изготовить фиксаторы для задания защитного бетонного слоя

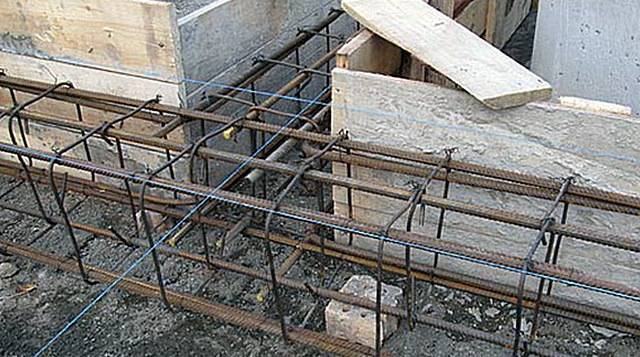

Непосредственно перед заливкой бетона, после окончания монтажа арматурного каркаса, имеет смысл еще раз внимательно осмотреть созданную конструкцию. Случается, что какой-либо поперечный конструктивный прут своим торцом «опасно приближается» к стенкам опалубки. Лучше это устранить сразу – подрезать его для задания требуемого просвета. В противном случае именно в этой точке может образоваться скол бетонной поверхности, появиться поверхностная трещина. И хорошо, если этим все ограничится – хуже, когда такой участок становится очагом распространения масштабной эрозии бетона.

*******

Итак, для того чтобы создать равномерный защитный бетонный слой, необходимо выставить армирующий каркас с учетом установленных норм, то есть разместить арматурные пруты на заданном расстоянии ото дна и от стенок опалубки. При заливке бетонного раствора, его необходимо максимально равномерно и плотно распределить по всей емкости опалубки. Этим обеспечится равномерное распределение нагрузок, а металл арматурного «скелета» будет должным образом защищен от внешних воздействий, а значит — и от возникновения очагов коррозии. А это, в свою очередь – залог общей долговечности и надежности всего фундамента в целом.

Выбор толщины

Толщина защитного слоя бетона по СНиПу №2.03.01-84. регламентируется определенными нормами. С их помощью можно точно определить нужное значение защиты в том или ином случае.

Далее рассмотрим наиболее часто встречающиеся ситуации.

Продольная ненапрягаемая арматура

Если в железобетоне используется продольная ненапрягаемая арматура, то минимальный слой должен составлять не менее диаметра стержня.

Кроме того, существуют следующие правила:

  • Если толщина плиты менее 10 см, слой должен быть 1 см.
  • В балках высотой от 25 см и больше – 2 см.
  • При толщине железобетона более 10 см – 15 мм.
  • При возведении фундаментов – 3 см.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

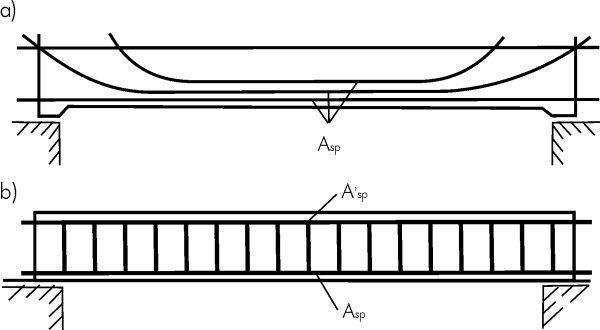

Схема напрягаемого и ненапрягаемого продольного армирования балок

Продольная напрягаемая арматура

В железобетонных конструкциях с продольной напрягаемой арматурой в области передачи нагрузки на бетон, толщина пласта должна быть не мене 2d, т.е. не менее двух диаметров стальных стержней или арматурного каната А-IV, Ат-IV. Для стержней Ат-V, А-V, Ат-VI,А-VI это показатель должен составлять не менее 3d.

При натяжении продольной арматуры на бетон и ее расположении в каналах,расстояние от поверхности до канала должно составлять не менее половины от диаметра канала и не менее 2 см.

В промышленных сооружениях

Защитный пласт в промышленных сооружениях должен быть следующей толщины:

  • В стенках, плоских и ребристых плитах, стеновых панелях – не менее 2 см;
  • В балках, фермах и колоннах – не менее 25 мм;
  • Защитный слой бетона в фундаментах и фундаментных балках– не менее 3 см;
  • При возведении подземных сооружений – не менее 2 см.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

Промышленные железобетонные конструкции

Для защиты торцов арматурных прутьев рекомендуют использовать пласт толщиной не менее:

  • 10 мм для конструкций длиной до 9 метров;
  • 15 мм для конструкций длиной до 12 метров;
  • 20 мм для конструкций свыше 12 метров длиной.

Для хомутов и каркасов с поперечными стержнями необходимо учитывать высоту сечения:

  • Если высота составляет менее 25 см –толщина пласта должна быть 1 см,
  • Более 25 см –15 мм.

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

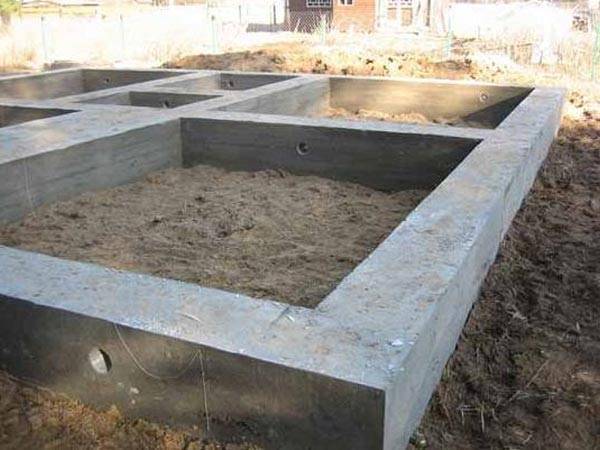

Бетонный фундамент

При негативных условиях окружающей среды

В некоторых особых случаях толщина может отличаться от приведенных выше значений:

  • Если имеется бетонная подготовка фундамента – не менее 40 мм;
  • Если конструкция постоянно контактирует с землей – 76 мм;
  • Если конструкция контактирует с землей в условиях негативных погодных явлений, при использовании арматуры d18-d40 – 52 мм, для арматуры d10-d18 – не менее 25 мм и больше;
  • Если конструкция будет располагаться на открытом воздухе – от 30 мм и больше;
  • В помещениях с высоким уровнем влажности – от 25 мм и больше.

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

  • Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
  • Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

Популярные статьи  Подключение вытяжки из ванной через выключатель: зачем это нужно делать, схемы и возможные ошибки

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Основные нарушения правил армирования

  •   Некоторые строители армируют углы ленточных фундаментов и примыканий лент с помощью перекрестий стрежневой арматуры. Такой способ является грубейшим нарушением типовых схем армирования углов и примыканий, ослабляющих конструкцию, который может привести к расслоению бетона. Не смотря на именно такую рекомендацию автора технологии ТИСЭ Яковлева я считаю это совершенно неприемлемым способом.

  •    Арматуру класса А-III можно гнуть в холодном состоянии на угол до 90° по диаметру изгиба с оправкой радиусом равным пяти диаметром сгибаемой арматуры без потери прочности. При загибе арматуры на 180 градусов прочность арматуры снижается на 10%. По американским нормам диаметр оправки  для арматуры номинальным диаметром до 26 мм сгибается по диаметру равному шести диаметрам сгибаемой арматуры, а арматура диаметром 28-36 мм сгибается по восьмикратному диаметру. При этом свободный загибаемый конец арматуры должен быть не короче 12 диаметров стержня арматуры. Нельзя сгибать арматуру, один конец которой уже замоноличен в бетон.

  •    Практикуется как минимум два широко распространенных недопустимых приема гибки арматуры.  Если заказчик требует от рабочих сгибать арматуру для армирования углов и примыканий фундаментной ленты (как и положено), а не класть ее перекрестиями, то рабочие, ленясь, либо нагревают место сгиба автогеном, на костре или паяльной лампой, либо надпиливают место сгиба арматуры болгаркой. Понятно, что оба способа значительно ослабляют стрежни арматуры, что может привести к разрушению их целостности под  нагрузкой. Требование (пункт 7.3.1 ACI 318-08) гласит: Все виды арматуры должны сгибаться в холодном состоянии, если иное не предписано проектировщиком.

  • Некоторые строители считают, что в качестве рабочей арматуры можно использовать любой металл любой конфигурации: трубы, алюминиевые изделия, плоские листы, отходы от промышленной вырубки деталей, сетку рабицу, проволоку и т.п. Все эти материалы не обладают требуемыми характеристиками, чтобы адекватно воспринять нагрузки на сжатие или растяжение, и не предохраняют бетон от деформаций и образования трещин. Армирование рельсами также не рекомендуется из-за низкого сцепления бетона с гладкой поверхностью металла.  Включение в состав бетона алюминия приводит к химическим реакциям, разрушающим бетон.

Восстановление защитного слоя бетона

Со временем на бетонных и железобетонных монолитах появляются дефекты, вызванные негативными воздействиями. Это приводит к появлению мелких трещин, сколов, расширяющихся со временем, в результате чего защитный слой не выполняет возложенные на него функции. Разрушения возникают под воздействием таких факторов:

  • Механические нагрузки, превышающие предельные величины, рассчитанные в проекте;
  • Неудачное применение спецтехники при строительстве;
  • Нарушения при строительстве фундамента, достройка этажей без перерасчета нагрузки и изменения основания;
  • Движение и повышенная влажность грунтов;
  • Плохая гидроизоляция бетонных монолитов.

Главной причиной разрушения являются нарушения технологий и самовольное изменение строительного проекта. Для полного восстановления защитного слоя поврежденного бетона требует выполнения комплекса определенных работ:

  • Усиление бетонных конструкций;
  • Монтаж дополнительных поперечных стоек;
  • Тщательная заделка образовавшихся сколов, трещин;
  • Реставрация поверхности поврежденного участка.

Для реставрации защитного покрытия бетона применяются цементные растворы высокого качества с использованием опалубки и дополнительного армирования путем установки стальных анкеров или стержней. Работы можно выполнять различными способами:

  1. Штукатурка поврежденной поверхности. Она сначала очищается от грязи и отколовшихся остатков, после на нее относится цементный состав. Для повышения устойчивости к агрессивным воздействиям в раствор вводят морозостойкие и водоустойчивые присадки. Это позволяет избежать появления трещин при схватывании и усадке раствора.
  2. Бетонирование. Удаляются разрушенные части защитного слоя, части арматуры, подвергшейся коррозии, устанавливается новая сетка. Очищенная поверхность покрывается бетоном, соответствующему материалу монолитна, он может быть общестроительного или полимерного типа для повышения водонепроницаемости. Подходит для реставрации плит и других горизонтальных поверхностей.
  3. Оклейка. Заранее очищенная поверхность оклеивается полимерным материалом, с хорошими теплоизоляционными характеристиками. Он идеально защитит арматуру от атмосферной влаги, хорошо держится на поверхности. Применяется для восстановления бетонных покрытий на колоннах и других вертикальных конструкциях.
  4. Торкретирование. Цементный раствор или бетон подается под давлением из пушки, после подготовки поверхности. Позволяет быстро восстанавливать большие поверхности, позволяет идеально заделывать любые трещины, сколы. К недостаткам этой методики относят перерасход раствора и сложности с нанесением слоя строго определенного толщины.

При ремонте рекомендуется увеличить толщину раствора на 5-10 мм, чтобы гарантировать, что он выдержит нагрузки и не начнет снова разрушаться

Особое внимание нужно обратить на смесь, изготавливаемый на цементе высоких марок, для обеспечения качественной адгезии с разрушенной поверхностью

Защитный слой бетона несет важнейшую функцию по сохранению технических свойств арматуры и монолита, продлевая срок службы зданий и сооружений. При минимальных повреждениях нужно немедленно восстанавливать его, иначе ремонт бетонных элементов займет гораздо больше времени и потребует значительных материальных затрат.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
