Как выбрать арматуру для фундамента

Содержание

Используем арматуру при возведении ленточного фундамента

При создании монолитных бетонных фундаментных оснований рекомендуется создавать не менее двух горизонтальных уровней армирования. При этом ни одна часть армирующего пояса не должна касаться поверхности опалубки, и, соответственно поверхности будущей бетонной отливки.

В каждом из горизонтальных армирующих поясов ленточного фундамента должно быть не менее двух продольных силовых линий, составленных из ребристой арматуры. Между собой продольные линии и горизонтальные слои соединяются соответственно горизонтальными и вертикальными силовыми перемычками, для которых можно использовать более дешевую и меньшую в сечении гладкую арматуру.

Для каркаса ленточного фундамента под частный дом шаг между соединительными перемычками может составлять около 50 сантиметров.

Арматура для ленточного фундамента

Со всех сторон силовой каркас ленточного фундамента должен быть окружен бетоном. Предохранительный слой должен составлять не менее 5 сантиметров. Но не стоит и сильно заглублять горизонтальный силовой пояс в бетонную отливку – ведь он выполняет роль металлической балки и предохраняет бетонную отливку от повреждения при ее изгибе.

В нижней части бетонной ленты расстояние от силового пояса до наружного края отливки может составлять 3 сантиметра.

Вид

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

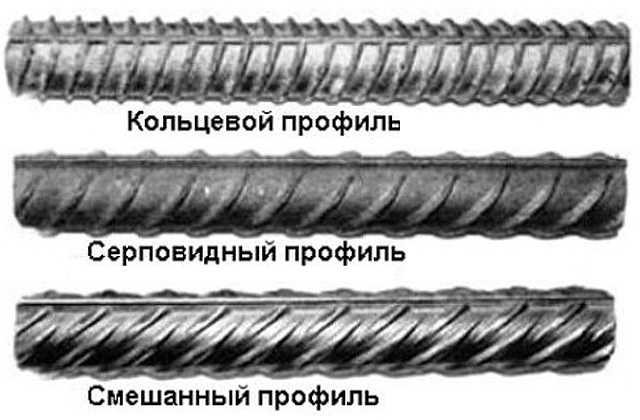

Как выбрать арматуру для фундаментаВиды профиля для армирования

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой

Если стоит маркировка «К», значит, что материал не подвержен коррозии.

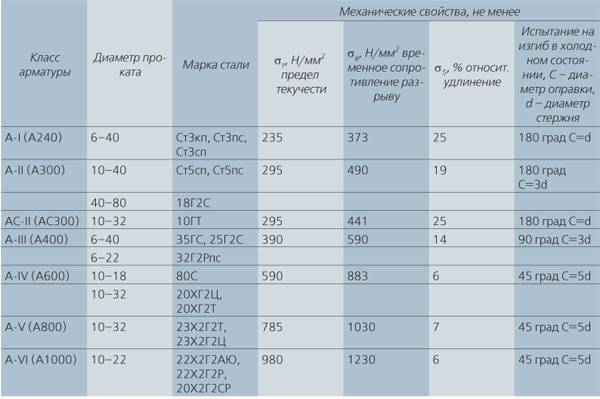

Как выбрать арматуру для фундаментаМеханические характеристики горячепрокатной арматуры

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

  1. установка опалубки;
  2. разметка уровня заливки бетона;
  3. сборка армирующего каркаса;
  4. заливка бетона;
  5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

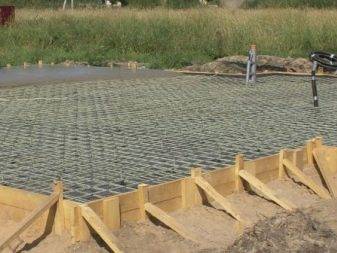

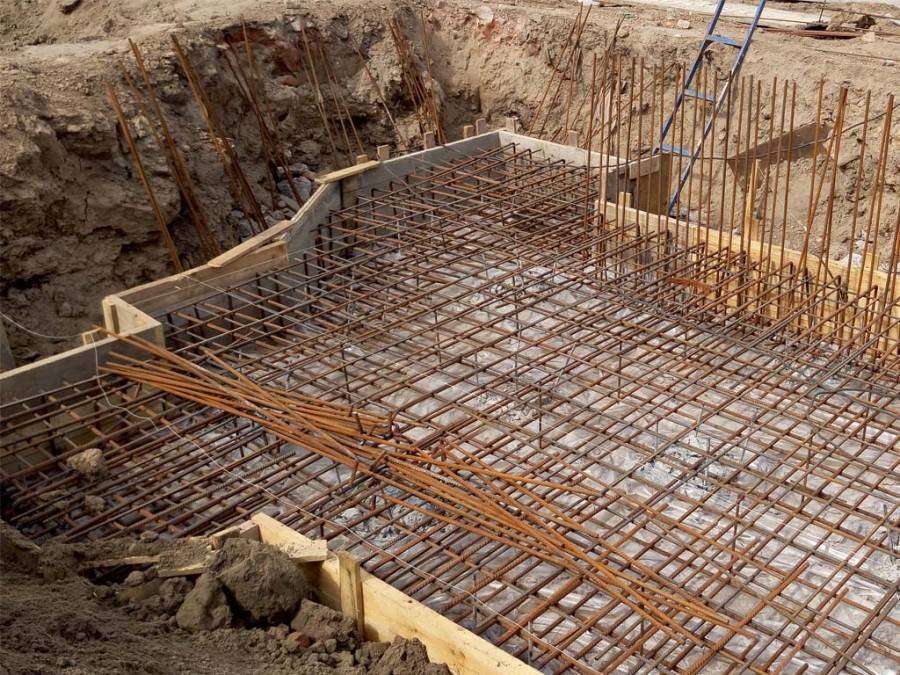

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

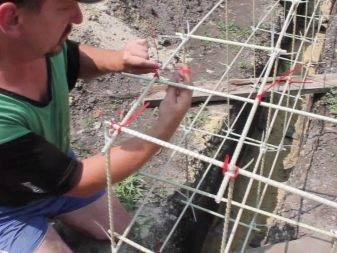

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры

Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас

Технология армирования

При армировании различных типов фундаментов используются прутки арматуры диаметром 0,8 см.

При выполнении монтажа своими руками следует придерживаться следующей последовательности:

  • при установке опалубки ее детали заворачивают в пергаментную бумагу для возможности использования их несколько раз;
  • при помощи горизонтального уровня на деталях опалубки делают разметку, до которой будет заливаться бетонный раствор. Это необходимо для равномерного распределения бетонного состава по всему периметру фундамента;
  • элементы стеклоарматуры для укрепления любых видов фундаментов покрывают смесью толщиной более 5 см. Для этого также можно применить кирпичи, которые следует уложить на дно конструкции;
  • на ряд кирпичей размещают несколько рядов стеклопластиковой арматуры. Следует использовать цельные прутья с отсутствием стыков. Чтобы рассчитать необходимую длину прута, необходимо сначала измерить длину каждой стороны будущего фундамента. Исходя из этих значения, можно отмотать или отрезать прутья необходимой длины;
  • после укладки продольного ряда прутьев переходят к укреплению поперечных перемычек хомутами из пластика;
  • изготавливают верхнюю часть каркаса, который в точности повторяет нижнюю часть. Размер одной ячейки составляет около 15 см. Оба уровня фиксируются вертикальными перемычками;
  • после вязания арматурного каркаса начинается процесс заливки бетонного состава. Специалисты рекомендуют использовать бетон марки М400.
Популярные статьи  Какие обои выбрать в спальню: рекомендации, какой лучше подобрать цвет и материал

Грамотный расчет арматуры стеклопластикового типа позволит избежать ненужных затрат и дополнительных проблем из-за нехватки арматурных прутков и приобрести нужное количество изделия. Расчет для фундаментов ленточного и плитного типов заключается в определении длины и количества прутков, исходя из площади фундамента и шага армирующей сетки

Необходимо принять во внимание, что у плиты должны быть два армирующих пояса: нижний и верхний, которые закрепляются вертикальными прутьями по всему периметру плиты. Процесс армирования столбчатого фундамента происходит иначе. Ребристую арматуру укрепляют по вертикали, а гладкую – по горизонтали

Для каркаса необходимо 3–4 стержня, их длина равна высоте столба. Для столбов большого диаметра понадобится большее количество прутков, а также на один столб необходимо более 4 горизонтальных прутков

Ребристую арматуру укрепляют по вертикали, а гладкую – по горизонтали. Для каркаса необходимо 3–4 стержня, их длина равна высоте столба. Для столбов большого диаметра понадобится большее количество прутков, а также на один столб необходимо более 4 горизонтальных прутков.

Как выбрать арматуру для фундаментаКак выбрать арматуру для фундамента

Бетонный раствор отвердевает около 3 недель. В это время нужно защитить поверхность залитого фундамента полиэтиленом от попадания влаги. В солнечную погоду поверхность рекомендуется обрызгивать водой.

Большинство профессионалов утверждают о том, что при укладке газо- и пеноблоков углы армировать следует при помощи металлической арматуры. Подобная комбинация придаст строительным конструкциям еще большую прочность, устойчивость и надежность. Часто возникают споры о необходимости вязания стеклоарматуры пластиковыми хомутами. Вязать следует для укрепления арматурного каркаса перед заливкой бетонной смесью до полного высыхания состава. После застывания поверхности уже не имеет значения, связан каркас или нет.

Как выбрать арматуру для фундаментаКак выбрать арматуру для фундамента

Что нужно учесть при покупке

Регламентированные требования к материалу приведены в пункте 6.2 СП «Бетонные и железобетонные конструкции. Основные положения». Для удобства закупки рекомендуется заранее рассчитать количество материала каждого диаметра с учетом запаса на непредвиденные расходы (3-5%). Результаты расчета можно свести в ведомость, в которой будет указан диаметр, общая длина и масса стержней.

При покупке стоит обратить внимание на следующие моменты:

Соответствие материала нужному классу. Стержни класса А400 имеют периодический профиль с серповидным рисунком («елочка»), что позволяет легко отличить их от прутов А240 и А300.

Соответствие требуемому диаметру. Можно измерить самостоятельно с помощью линейки или штангенциркуля. Наличие всех необходимых документов, подтверждающих качество, у продавца. К ним относится сертификат соответствия, паспорт, санитарно-эпидемиологическое заключение

Если представить эти документы отказываются, с качеством материала могут возникнуть проблемы
Важно обратить внимание на указанные в паспорте или сертификате диаметр, класс, марку стали и завод-изготовитель. Проведение визуального осмотра
Согласно приведенному выше СП арматура должна иметь маркировку, на ее поверхности не может быть механических повреждений, загрязнений, поражений коррозией (отслаивающейся ржавчины), недопустимы пластические деформации

Обобщив можно сказать, что необходимо уделить внимание следующим моментам при покупке, для предотвращения проблем во время эксплуатации фундамента:

  • класс и диаметр стержней;
  • марка стали;
  • наличие паспорта и необходимых сертификатов на материал;
  • отсутствие внешних повреждений прутов.

Рекомендуем: Ленточный фундамент своими руками пошагово.

Хорошая реклама

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

  • вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
  • расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
  • показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

  • толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
  • допустимый нахлест;
  • вертикальное армирование;
  • количество стержней для П-образных хомутов.

Выбор арматуры для монолитного основания

Как выбрать арматуру для фундамента

В процессе армирования монолитного фундаментного основания можно столкнуться с некоторыми трудностями, связанными с тем, что подобное сооружение может обладать несколькими различными частями. Так, например, может сосуществовать плитная и ленточная части, но вот их каркас должен быть единым. Рабочие арматурные стержни должны обладать диаметром, который не меньше десяти миллиметров.

Если монолитное сооружение составляет несколько сеток горизонтального типа, то армирование осуществляется отдельными, взаимно перпендикулярными стержнями. Что касается расстоянием между арматурными прутьями, то оно обычно находится в диапазоне от десяти до двадцати сантиметров. Подобная конструкция предусматривает фиксацию внутренних стержневых пересечений с помощью специальной проволоки или сваркой.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

  • фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
  • основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

  • шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
  • шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
  • шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Популярные статьи  Какой клей выбрать для плитки: обзор видов и марок клеевых составов

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

  1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
  2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
  3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
  4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
  5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись  воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

Какая арматура и в каком количестве нужна для строительства фундамента?

  • Классы арматуры для фундамента
  • Арматура для фундамента плитного типа
  • Арматура для ленточного основания
  • Арматура для столбчатого фундамента

Зная, в каком количестве использовать арматуру для фундамента и какая нужна, вы сможете самостоятельно построить полноценное, надежное и долговечное бетонное основание. Главная функция арматуры сводится к увеличению устойчивости фундамента к нагрузкам и в целом к повышению прочности конструкции. Перед началом строительства основания вы должны разобраться, какую арматуру использовать для фундамента и как выбрать оптимальный диаметр арматуры. Также вам необходимо разобраться в порядке расчета и непосредственного использования металлопроката.

Как выбрать арматуру для фундамента

Виды

В строительстве используются 3 вида:

  1. Горячекатаная, обозначаемая буквой «А».
  2. Холоднодеформированная, обозначаемая аббревиатурой «Вр».
  3. Катанная, соответственно «К».

Какая лучше для фундамента? Конечно, первый вид, который изготавливается по ГОСТу 5781-82. Второй вид можно уложить в фундаментную конструкцию, но только под легкое сооружение. Холодно деформированную еще называют проволочной. Она мягкая и гибкая, чем две остальные, поэтому хорошо гнется. Даже под легкие постройки придется точно рассчитать необходимое количество и частоту укладки в каркас.

Что касается третьей позиции, то это самый прочный вид, у нее сложная технология производства, поэтому и материал сам дорогой. Чисто экономически ее использование в строительстве фундаментов не обоснованно.

По внешнему виду арматуру можно разделить также на 3 вида:

  1. Гладкая.
  2. Рифленая (с периодическим профилем).
  3. Серповидная.

Диаметр армирования

Чтобы окончательно определиться, какую арматуру лучше использовать для фундамента дома, необходимо назначить ее диаметр. Регламентируют этот вопрос СП «Бетонные и железобетонные конструкции» и «Пособие по армированию элементов монолитных железобетонных зданий».

Для хомутов минимальный диаметр по нормам не зависит от типа фундамента дома. В регламентирующих документах указаны следующие значения:

  • диаметр поперечных горизонтальных хомутов (только для ленточного) — не менее 6 мм;
  • диаметр вертикальных хомутов при высоте фундаментной конструкции менее 80 см — не менее 6 мм;
  • диаметр вертикальных хомутов при высоте фундаментной конструкции 80 см и более — не менее 8 мм.

При этом дополнительным условием, какая арматура потребуется, становится то, что сечение хомутов не может быть менее 0,25 диаметра рабочего армирования.

Какую арматуру лучше выбрать в качестве рабочей, зависит от типа конструкции основания под здание. Значения можно свести в таблицу. Здесь S — площадь поперечного сечения фундаментной ленты или плиты.

Тип фундамента Минимальный диаметр рабочих стержней
при длине стороны менее 3 метров при длине стороны равной или превышающей 3 метра
Ленточный 0,1% от S, но не меньше 10 мм 0,1 % от S, но не меньше 12 мм
Плитный 0,3% от S, но не меньше 10 мм 0,3 % от S, но не меньше 12 мм

По этой таблице находится общая площадь всех прутов в одном направлении. Их необходимо распределить в два ряда (верхний и нижний если высота конструкции позволяет) и сгруппировать.

Совет! Для того чтобы из суммарного сечения получить диаметр одного стержня и их количество, пользуются сортаментом горячекатаной стержневой арматуры. Он приведен в ГОСТ 5781-82*, но в неудобном для использования формате (приведены только площади сечения одного стержня), проще использовать таблички, в которых посчитано суммарное сечение нескольких стрежней:

Диаметр арматуры, мм Суммарная расчетная площадь поперечного сечения арматурных стержней, см2 Масса 1 метра арматуры, кг
2 стержня 4 стержня 6 стержней 8 стержней 10 стержней
8 применяется только при высоте фундамента 15 см и менее, что не подходит для ленточных конструкций 2,01 3,02 4,02 5,03 0,395
10 3,14 4,71 6,28 7,85 0,617
12 4,52 6,79 9,05 11,31 0,888
14 6,16 9,23 12,37 15,39 1,21
16 8,04 12,06 16,08 20,11 1,58
18 10,18 15,27 20,36 25,45 2,0
20 12,56 18,85 25,13 31,42 2,47

Рекомендуем статью: Как подобрать диаметр арматуры для ленточного фундамента.

Технология армирования

Процесс монтажа фундамента выглядит следующим образом:

  1. Сборка и установка опалубки.
  2. Маркировка отметок уровня заливки бетонной смеси.
  3. Сборка каркаса.
  4. Заливка бетона.
  5. Удаление опалубки.

Каждый из этапов возведения фундамента важен, но особое положение занимает вязка каркаса. От правильно собранного и установленного скелета зависит целостность и прочность всей конструкции.

Рассмотрим поэтапно технологию сборки каркаса. Сначала о ленточном фундаменте:

Прежде всего нужно составить схему каркаса. Соблюдать масштабы и пропорции не обязательно, главное, указать все размеры, расстояния между поперечными и вертикальными распорками. Обязательно учтите, что по углам стержни загибаются, соединяясь внахлест. Длина загиба — 1 м.
Нарезать прутья нужной длины и конфигурации. Продольную арматуру уложить на кирпичи, связать проволокой углы. Должны получиться две аналогичные конструкции.
Вырезать элементы под распорки, выгнуть из них квадраты нужного размера

Соблюдая расстояние между распорками, установить их, закрепляя проволокой.

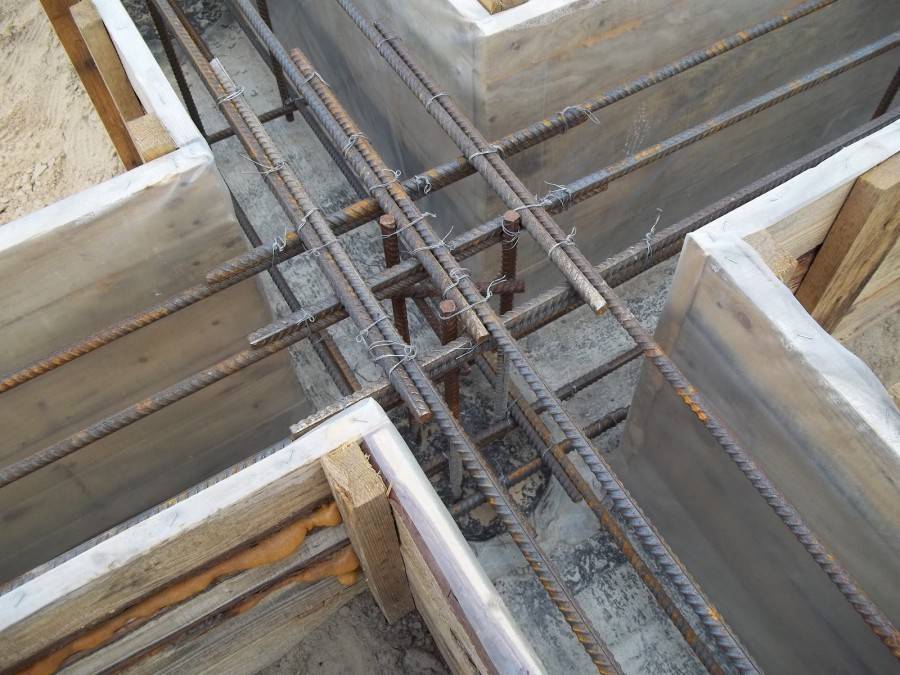

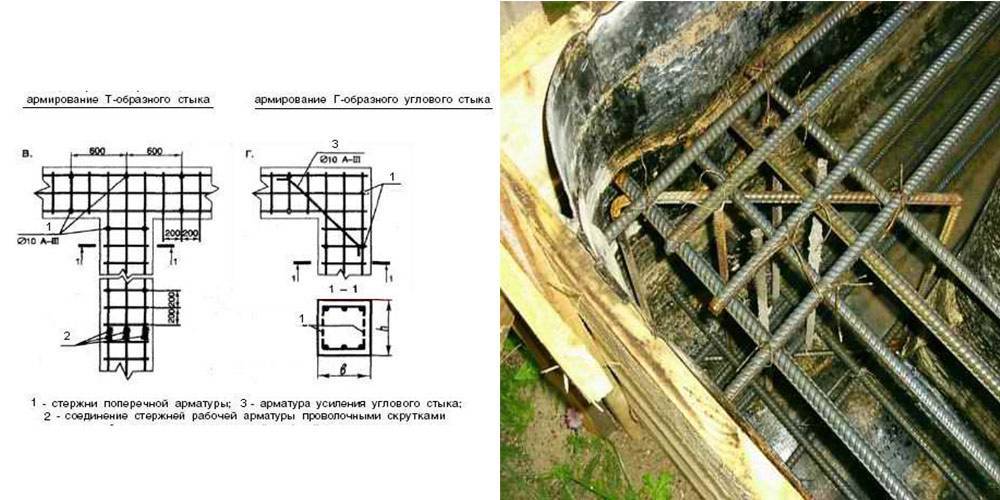

Особое внимание уделить углам, так как на них ложится наибольшая нагрузка. Их можно дополнительно армировать элементами из прутьев 10 мм, придав им форму буквы «П».

Вязка каркаса под плиту выполняется иначе:

  1. Вырезают прутья нужной длины. Их раскладывают на ровной поверхности, в необходимой конфигурации. В местах пересечения прутьев их связывают проволокой.
  2. Аналогичным образом делают вторую решетку. Сначала устанавливают распорки по углам, закрепляя их проволокой, затем последовательно монтируют распорки в каждом месте пересечения горизонтальных прутьев.
Популярные статьи  Как выбрать паяльную станцию: ТОП-13 лучших паяльных станций

Грамотно выполненное армирование повысит надежность, прочность и срок эксплуатации фундамента и всего сооружения. Крепкий монолит позволит избежать частых ремонтно-профилактических мероприятий, связанных с деструктивными процессами, неизбежно возникающими в плохо укрепленных фундаментах.

Как армировать фундамент

Арматурный каркас чаще всего соединяют вязальной проволокой, что позволяет ему сохранять гибкость, повышая прочность фундамента по сравнению со сварными конструкциями. Мягкая отожженная проволока режется на куски около 30 см, сгибается пополам и специальным крюком с ее помощью связывают по диагонали пересекающиеся прутки.

Армирование ленточного фундамента

Индивидуальные застройщики чаще всего останавливаются на выборе ленточного фундамента. Для него изготавливается каркас из прутков. Диаметр  арматуры подбирается следующим образом:

  • гаражи и другие легкие постройки – 8 мм;
  • малоэтажные дома – 10-12 мм;
  • кирпичные дома с бетонными перекрытиями – 14 мм и более.

Плитное основание

На сложном грунте, имеющим склонность к пучению под частные жилые дома заливают  фундаменты в виде монолитных плит. Для их армирования  используется пруток, диаметр которого равен 12 мм. Если толщина плиты увеличивается до 300 мм и более, диаметр арматуры увеличивается до 14 мм.  Все главные нагрузки воспринимают горизонтальные прутки. Вертикальные обеспечивают целостность каркаса и дополнительную прочность. У них может быть меньший диаметр и гладкая поверхность.

Расстояние между соседними прутками должно быть не менее 30 см. Оно может быть больше, но все зависит от требуемой прочности. Чтобы арматура меньше подвергалась коррозии, ее располагают внутри бетона на расстоянии 5 – 6 см до поверхностей. Заглублять ее внутрь не стоит, поскольку основные нагрузки приходятся на поверхностные слои. Это условие следует соблюдать при армировании и другого типа фундамента.

Свайный фундамент

Для буронабивных свай продольные прутки связывают горизонтальными перемычками через 30-40 см. После заливки бетоном они должны выступать над землей на 30-40 см, чтобы можно было прикрепить каркас ростверка или мелкозаглубленного ленточного основания. Каркас делается наверху, а затем опускается в скважину.

Расчет диаметра арматуры для фундамента

Расчет диаметра поперечной и вертикальной арматуры

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.

Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет 4000 см 2 .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь 4000 см 2 / 1000 = 4см 2 .

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.

В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание

Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм. И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней)

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см 2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента шириной 40см, высотой 1м , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром 12мм , так как 4 прута такого диаметра будут иметь площадь сечения 4,52 см 2 .

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.

Разновидности арматуры

Существует несколько видов арматуры для фундаментов. Каждый тип имеет свои характерные отличия и область применения. К ним относят:

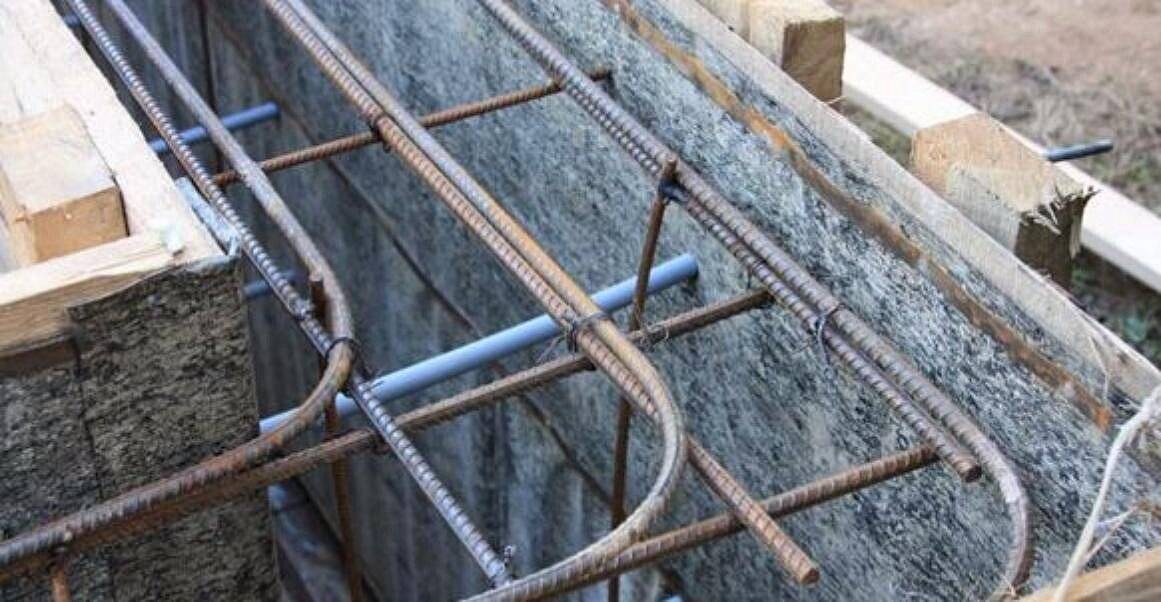

Металлическая. Она представляет собой длинные железные прутья, выполненные из высокопрочной стали. По всей поверхности имеется круглое сечение, которое обеспечивает плотный контакт с бетонным раствором. Увеличить прочность помогают винтовые надсечки по всей длине изделия.

Как выбрать арматуру для фундамента

Стеклопластиковая. Этот вид материала был разработан еще в начале 80-х годов. Несмотря на столь длительный срок существования, такую арматуру для строительства применяют недавно. Этот материал выполнен из высокопрочного стеклопластика.

Как выбрать арматуру для фундамента

Как выбрать арматуру для фундамента

Классификация

Стандартная маркировка предполагает разделение арматуры по типам:

  • А – индекс изделий для каркасов;
  • Вр – проволока для армирования;
  • К – канатная, не используется в устройстве фундаментов частных жилых домов.

Классы

Рассмотрим тип изделий, маркируемых литерой «А»:

  • 1 класс (А1). Монтажная арматура, круглая в сечении, гладкая. Для фундаментов непригодна из-за низкого сцепления с бетоном. Крайне редко, в виде исключения возможно использование стержней этого класса для поперечной перевязки несущей арматуры.
  • 2 класс (А2) – назначение (монтажная) и характеристики идентичны классу 1, стержни имеют рельефную поверхность.
  • 3 класс(А3). В изделиях сочетаются прочность, сопротивляемость напряжениям, долговечность. Арматура по совокупности параметров оптимальна для частного жилищного строительства.
  • 4 класс (А4). В сравнении с А3 этот класс прочнее, предназначение – сильно напряжённые каркасные конструкции. Может использоваться в возведении фундаментов частных домов в два этажа и выше, с тяжёлыми стеновыми материалами и толстыми монолитными перекрытиями. Для небольших облегчённых строений применение изделий А4 нерационально.
  • Классы А5 и А6 разработаны для специальных категорий строительства, в возведении фундаментов малоэтажных домов не используются.

Как выбрать арматуру для фундамента

Дополняющие литеры

Дополнительные буквенные символы в конце маркировки означают:

  • К – стержни устойчивы к коррозии;
  • С – пруты можно соединять методом сварки;
  • Т – изделия подверглись термическому упрочнению.

Профиль

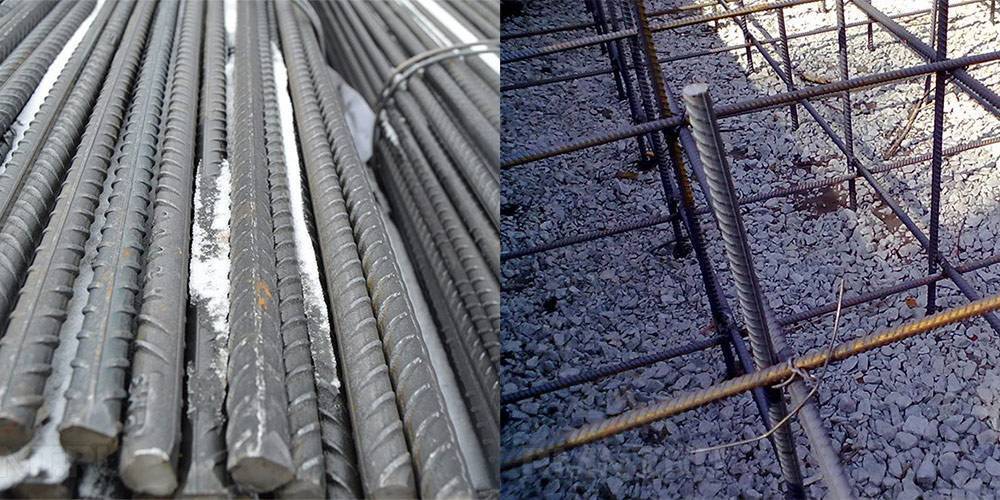

Стержни для устройства армокаркаса фундамента имеют рельефную поверхность для обеспечения достаточной сцепляемости бетона и металла усиления.

Как выбрать арматуру для фундамента

Рисунки на прутах бывают двух видов:

  1. Серповидный профиль сообщает потребителю о стойкости изделия к нагрузкам на разрыв. Основная сфера применения – тонкостенные конструкции.
  2. Кольцевой профиль обеспечивает максимальное сцепление с монолитом. Применяется в капитальных конструкциях, в том числе в ленточных железобетонных основаниях.

Как выбрать арматуру для фундамента

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
