Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Содержание

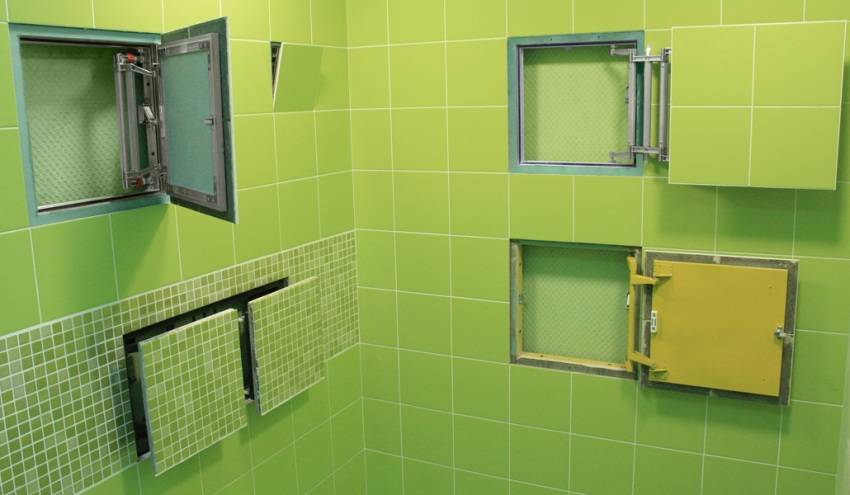

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

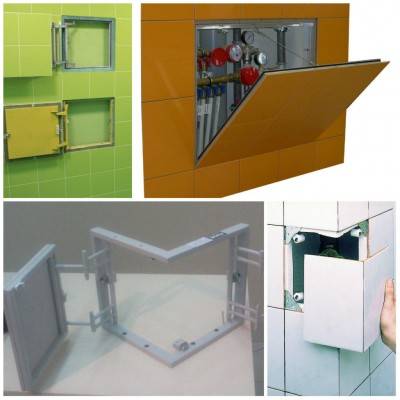

Галерея изображений
Фото из

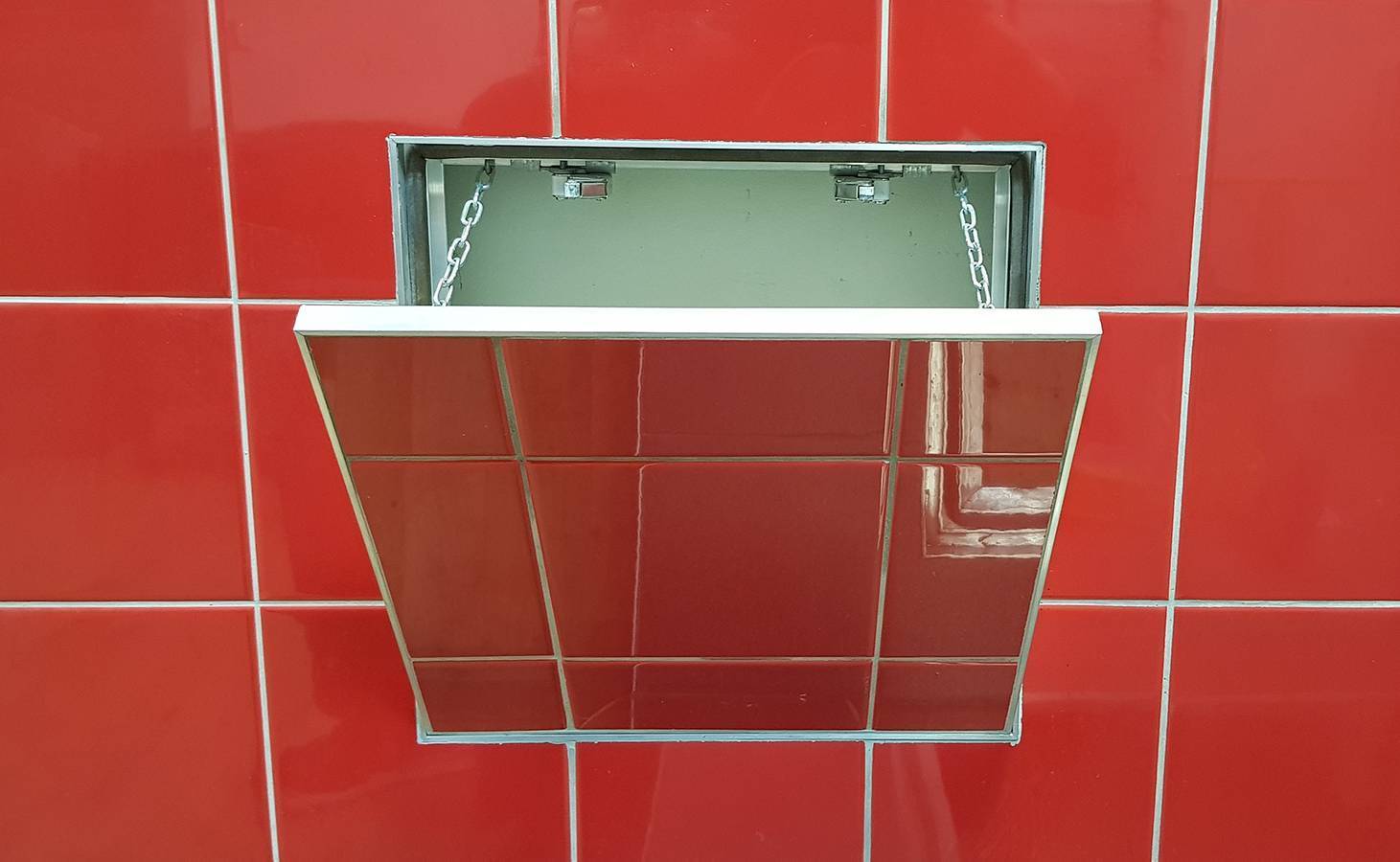

Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Обзор производителей скрытых люков под плитку

Российская производственная компания Хаммер – более 10 лет специализируется на изготовлении и поставке люков для стен, подвалов, потолков. Модели этого производителя имеют широкий размерный ряд. Вся продукция соответствует международным стандартам качества. На данный момент, кроме ревизионных люков под покраску, фирма выпускает 2 известные модели, предусматривающие отделку плиткой: «Зевс» и «Слава».

“Зевс”

Нажимного типа изделие обладает высокой прочностью, благодаря усилению конструкции добавочными ребрами жесткости (модели предназначены для проемов до 1600х1600 миллиметров, а толщина облицовочного материала при этом имеет допустимое значение до 15 миллиметров);

“Слава”

Люки с нажимным механизмом открытия, очень удобные в монтаже и эксплуатации изделия, характеризующиеся долгим сроком службы и умеренной ценой. Система соединений и шарниров люков позволяет не использовать для открытия дверцы ручки (присоски) – достаточно просто нажать на место, где расположены защелкивающиеся механизмы, при этом совмещение рамы и двери осуществляется автоматически. Изделия модели «Слава» допускается устанавливать на любую поверхность, дополнительный изоляционный слой крышки защищает скрытые коммуникации от попадания влаги. Крепить на люк можно материал, размер которого больше дверцы, что позволяет исключить дополнительную работу по обрезке плитки.

Государственная – производство широкого ассортимента люков Ревизор разнообразных конструкций: можно использовать под обои, покраску, плитку и другие материалы. Компанией изготавливаются изделия для потолков, полов, стен, подвалов, выпускаются ревизионные люки из алюминия, стали, полимерных материалов. Металлические участки обработаны специальными составами, обладающими антикоррозийными свойствами.

Все выпускаемые люки проходят трехуровневую систему контроля качества:

  • люки Ревизор под обои (покраску) – применяются для монтажа на стены или потолок, механизм открытия –нажимной;
  • напольные люки Ревизор – предназначены для использования в жилых помещениях, имеют безопасную и надежную конструкцию;
  • люки АлюКлик, Т-34 (под плитку) – имеют различные механизмы открывания, предназначены для помещений с различной планировкой и предусматривают отделку облицовочными материалами.

– выпуск и проектирование напольных и настенных высококачественных изделий, изготовленных из алюминиевого профиля, с узлами регулировки дверцы c фторопластовыми подшипниками, что исключает закисливание подвижных узлов. Продукция компании аттестована по высшей категории качества.

Самодельные люки для ванной

Сделать люк можно своими руками с помощью магнитов и плиточного клея.

Люк на магнитах

Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.

Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.

  • примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
  • закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
  • приложите металлические пластины к магнитам;
  • нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
  • установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
  • закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
  • после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
  • оформите швы затиркой или силиконом.
Популярные статьи  Канализационные трубы для наружной канализации: виды и обзор лучших марок

При наличии доступа с обратной стороны во время монтажа люка:

  • просто приклейте к дверце пластины, зафиксируйте на них магниты;
  • установите плитку в проем, отметьте расположение и привинтите магниты к рамке.

Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.

ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)

Люк на клею

Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):

  • примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
  • обрежьте ламель при необходимости;
  • нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
  • зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
  • произведите затирку швов.

При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.

ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить

Подбираем габариты ревизионного люка под плитку

счетчики

Чек-лист для подбора распашных и сдвижных люков

  1. Измеряем ревизионный проем.
  2. Определяем размер плитки и ее раскладку.
  3. Высчитываем количество плиток, которые будут закрывать люк.
  4. Определяем их суммарную высоту и ширину.
  5. Рассчитываем максимально допустимый размер дверцы люка: плитка должна выступать за периметр дверцы не менее чем на 5 мм. Следовательно, вычитаем из суммарной ширины и высоты плиток 10 мм.
  6. Теперь нужно определить минимально допустимый размер дверцы. Учитываем, что со стороны петли выступ плитки не должен превышать 50 мм. На противоположной стороне допустим вылет ее полотна на 1/3 от ширины или высоты, но это расстояние не должно превышать 70 мм. Иначе возрастает риск повреждения плитки во время эксплуатации люка.
  7. Когда у нас есть диапазон размеров дверцы люка, можно выбирать наиболее подходящую модель.

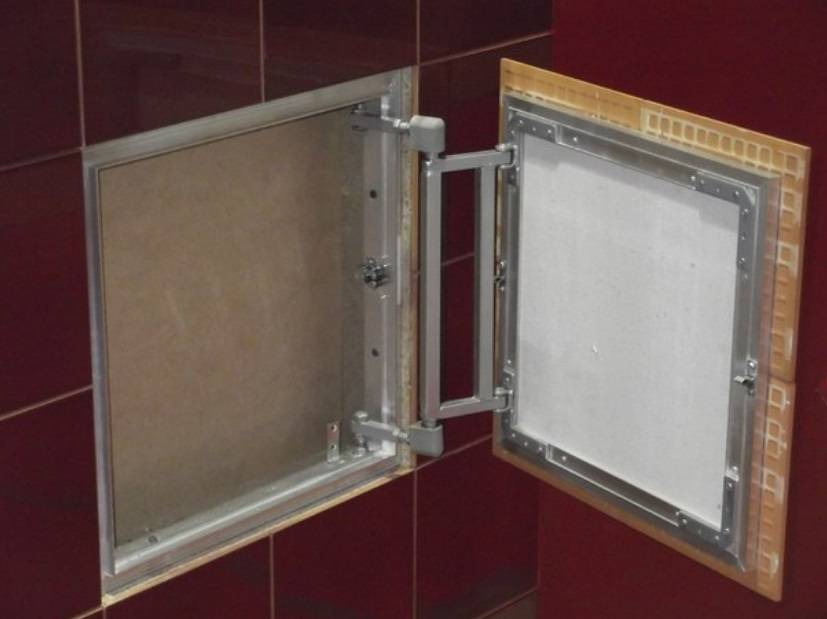

Распашной люк с плиточной отделкой

Как подобрать съемный люк

  1. Измеряем ревизионный проем.
  2. Определяемся с размером плитки и ее раскладкой.
  3. Высчитываем, сколько полотен плитки потребуется, чтобы закрыть люк.
  4. Определяем их суммарную высоту и ширину.
  5. Рассчитываем максимально допустимый размер съемной дверцы: полотна плитки должны выступать за ее периметр не меньше чем на 2 мм.
  6. Определяем минимально допустимый размер дверцы. Плитка может выступать за периметр дверцы не больше чем на 50 мм. При этом вылет не должен превышать 1/3 от ее высоты и ширины.
  7. Выбираем люк из полученного диапазона размеров.

Теперь важно тщательно просчитать раскладку плитки и расположение люка. Необходимо учитывать не только длину и ширину плитки, но и размеры швов между ней

Если этого не сделать, плитку наверняка придется подрезать, и сделать люк незаметным будет просто невозможно.
Не пренебрегайте перечисленными выше советами, и тогда выбор будет простым, а эксплуатация люка — удобной и долговечной.
Вам может быть интересно:

  • Необычный люк
  • Выбираем плитку для ванной
  • Санузел на минимальной площади

Самодельный скрытый люк

Хоть готовые решения стоят относительно недорого, они походят не всегда. Например, мне однажды пришлось делать люк невидимку своими руками для каминной ревизии. Доступ туда нужен был нечастый, но обычный люк портил бы общую картину всей облицовки стены, поэтому нужно было сделать именно скрытое крепление. Все варианты, которые я смог найти в продаже не подходили по глубине, или рамка мешала снимать крышку.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Каминная ревизия до облицовки

Сам процесс монтажа довольно прост: болты прикручиваются к фанере и в нужных местах в стене делаются отверстия под втулки. Забиваются втулки и вставляется фанера с болтами.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Самодельная дверца со скрытым креплением на шпильках

Бурим отверстия в стене для шпилек

Также сделанный люк невидимка под плитку своими руками может держаться не на болтах, а на неодимовых магнитах, которые можно купить или достать из старого винчестера.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Получилось быстро, просто и недорого.

comments powered by HyperComments

Особенности открытия дверцы

Положение открывания дверцы тоже играет важную роль

Важно выбрать для себя такое изделие, чтобы его дверца при открытии легко распахивалась, открывалась до конца, и при этом никого не задевала, никому не мешала. Кроме этого, открытая дверь должна обеспечивать необходимый обзор, позволяющий работать с основными техническими узлами инженерных коммуникаций

Специалисты обращают внимание на то, что удобными считаются люки, у которых дверцы открываются просто: вправо или влево. Если выбирается модель, у которой дверца открывается вертикально вверх, придется более тщательно подготавливать основу, на которую будет производиться монтаж описываемого изделия.
Где нежелательно устанавливать ревизионный люк?

  • На углу стены. В этом случае открытые дверцы будут мешать выполнять необходимый объем ремонтных работ.
  • Впритык к полу. В этом случае нижний край открытой двери будет постоянно царапать кафель, оставляя на нем характерные потертости.

Требования к сантехническим ревизионным люкам

Несмотря на то, что устройство сантехнического люка достаточно простое. Это не значит, что к конструкции сантехнических смотровых люков не должны предъявляться никакие требования.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства
Существуют модели фабричного изготовления, габаритные и основательные, выполненные из нержавеющей стали или пластика.

Коротко остановимся на них:

Отверстие в коробе, в которое будет монтироваться люк, должно соответствовать размеру рамы

Без соблюдения этого важного требования не имеет никакого смысла приступать к монтажу люка
В противном случае вы просто не сможете им пользоваться.
Перед покупкой сантехнического ревизионного люка обратите внимание на его конструкцию и петли. Она должна быть прочной, а петли должны иметь возможность их регулирования
Люк должен легко крепиться к любым видам поверхностей короба или стен.
Даже если вы будете прилагать усилия при открывании дверцы, люк должен их выдержать.
Дверца люка должна открываться полностью и быстро, чтобы вы могли в случае протечки или какой-либо аварийной ситуации, легко получить доступ к канализационным трубам.
Если вы хотите, чтобы дверца люка не выделялась по цвету от вашего кафеля, приклейте на нее кафельную плитку из этой же коллекции

Для монтажа используйте специальный клей. Только не крепите на дверцу люка очень тяжелые предметы. Он может не выдержать такой нагрузки. В таком случае она просто провиснет или оторвется.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства
Необходимо проанализировать место установки и решить, какую модель монтировать целесообразно, а какая будет вызывать затруднения в процессе обслуживания приборов или узлов.

Инструкции по монтажу люка

Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.

Установка металлической модели «под плитку»

Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводская модель с металлической рамой будет монтироваться в фальш-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.

Галерея изображений
Фото из
Чтобы вставить люк в каркас на стене, необходимо на время отделить дверку. Это производится с помощью шуруповерта – откручиваются два крепежных болта

Популярные статьи  Антисептики для туалета на даче: какое средство избавит от запаха раз и навсегда

Вставляем металлическую раму, отделенную от люка, в отверстие в стене. Размеры окна должны соответствовать габаритам ревизионного люка

Для крепления используем длинные саморезы. Следим, чтобы рама не выступала над поверхностью гипсокартонных листов, а находилась на одном уровне

Привинчиваем обратно дверцу люка, используя «родной» крепеж. Сначала закрепляем нижний болт, заием верхний. Проверяем, хорошо ли открывается дверца

Производим разметку так, чтобы часть плитки выступала за периметр рамки. На основную часть наносим жидкие гвозди и поочередно приклеиваем элементы к дверце, начиная с нижнего

Чтобы внешний вид люка полностью соответствовал окружению, необходимо оставить зазоры для затирки. Для этого используем обычные монтажные крестики

Чтобы случайно не расколоть плитку, ручку будем фиксировать в межплиточный шов: высверливаем два отверстия под саморезы, которые в дальнейшем, после затирки, закрутим с обратной стороны

Убираем крестики и производим затирку швов с помощью обычного шпателя. Остатки удаляем влажной губкой. После подсыхания монтируем ручку

Шаг 1 – отделение дверки от рамки

Шаг 2 – крепление рамы в стене

Шаг 3 – фиксация рамы на саморезы

Шаг 4 – установка дверки люка на место

Шаг 5 – приклеивание плитки на жидкие гвозди

Шаг 6 – вставка крестиков между плитками

Шаг 7 – отверстия под крепление ручки на дверку

Шаг 8 – затирка межплиточных швов

Последний штрих – обрамление люка пластиковым уголком. Пластик тонкий, тем не менее, еще на первом этапе, в процессе разметки и вырезания окна, необходимо учитывать его толщину. После окончания работ между пластиковой кромкой дверки и рамкой должен быть зазор не более 2 мм.

Из-за ручки и пластикового обрамления люк сложно назвать в полном смысле слова «невидимкой», однако он отлично гармонирует с облицовкой санузла

Если перегородка выполнена из пластика, то для отделки дверцы вместо плитки также используют пластик. Люк будет весить меньше, но закладные необходимы в любом случае, иначе металлическую конструкцию не закрепить.

Советы по изготовлению люка под ванну

Небольшой лючок под ванной, в месте монтажа обвязки, пригодится, когда потребуется замена пластикового сифона или устранение течи из-за разгерметизации соединений. Такой же лючок можно установить с другой стороны, но уже для создания ниши под дезинфицирующие и моющие средства.

Для работы потребуется металлически профиль, кусок гипсокартона и плитка, которой произведена отделка ванной комнаты и экрана под ванной.

Галерея изображений
Фото из
Из куска влагостойкого гипсокартона вырезаем небольшой фрагмент, который по размерам будет чуть меньше технического отверстия под ванной

Металлически профиль будет служить каркасом. Вторая его функция – обеспечивать крепление на магниты, установленные под ванной

Наносим на гипсокартонный лючок плиточный клей гребенкой и приклеиваем элементы кафеля – две штуки. Необходимо, чтобы края плитки выступали за границы гипсокартонного основания

Чтобы лючком было удобно пользоваться, по центру фиксируем две небольшие ручки. Для открывания необходимо взяться за обе ручки и потянуть люк на себя

Этап 1 – подготовка дверки из гипсокартона

Этап 2 – крепление профиля с обратной стороны люка

Этап 3 – приклеивание плитки к дверке

Этап 4 – монтаж дверных ручек

Если пользоваться люком придется нечасто, швы между ним  экраном можно заполнить силиконовым герметиком. Он заполнит зазор, и дверца будет выглядеть более органично и менее заметно. При необходимости застывший герметик можно прорезать строительным или канцелярским ножом.

Как и где лучше расположить сантехническое окно

Процесс монтажа потайного окна предельно прост:

Сначала производится крепление рамы. Так как она чаще всего монтируется в тело короба, за которым прячутся все инженерные коммуникации, проще всего устанавливать люк еще на этапе сооружения его каркаса. Место установки дополнительно усиливается металлическими профилями. Затем рама крепится к каркасу при помощи саморезов по металлу. Если заранее просверлить отверстия под них, процесс пойдет гораздо быстрее.

После установки необходимо обязательно проверятся механизмы закрывания двери. Нужно посмотреть, как плотно к раме она прилегает, как хорошо держит замок закрытую дверцу. Если нужно, петельный механизм регулируется ключом-шестигранником.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Изготовление комплектующих деталей

Материал изготовления люка – «невидимки» зависит от размеров смотрового устройства и возможностей исполнителя. Когда габариты ревизионной форточки не превышают размера одной-двух плиток, конструкцию такого изделия можно упростить. Если же размеры люка, а, следовательно, и его вес после отделки плиткой значительны, экономить на материалах неразумно.

Рассмотрим два варианта изготовления смотрового устройства:

  • облегчённые приспособления для проёмов малых размеров;
  • люки полной комплектации.

Облегчённые устройства малых размеров

Ревизионный люк для обустройства проёма малого размера можно сделать без петель. Роль створки в данном случае будет играть керамическая плитка, на тыльную сторону которой по периметру, в зависимости от размеров, нужно наклеить 4–6 фиксирующих магнита. Если скрывающая перегородка в ванной выполнена из гипсокартона, то к проёму в ней с внутренней стороны саморезами крепится стальная рамка таких размеров, чтобы её кромки выступали из посадочной ниши и служили ответной частью магнитного крепления.

Грамотная установка ревизионного люка решит проблему доступа к скрытым системам водоотведения

Размеры фиксирующих магнитов подбираются (подтачиваются) таким образом, чтобы лицевая поверхность плитки – заглушки находилась с облицовкой стены на одном уровне. Открывание такого люка производится с помощью съёмной ручки-присоски. Использовать такое устройство на полу ванной можно только в местах без нагрузки на «створку», например, в полу встроенного шкафа.

Если перегородка выполнена из кирпича, то для фиксации плитки – дверцы магнитами по периметру торца проёма саморезами крепят нарезанные по размеру куски стального уголка.

Люки полной комплектации

Ревизионный люк стандартной комплектации можно сделать двумя способами: из подручных материалов, или с использованием специальных комплектующих, копируя технологию производителей. Выбор способа изготовления зависит от габаритов и степени ответственности устройства, которые определяются особенностями эксплуатации каждого конкретного люка – «невидимки». Рассмотрим обе эти технологии.

Изготовление ревизионного люка из подручных материалов

Коробка-рама изготавливается из стального уголка или профиля прямоугольного сечения размером 60х40 или 50х30 мм, которые соединяются электросваркой с последующей шлифовкой сварочных швов болгаркой. Затем из указанного профиля необходимо сделать каркас створки люка, который должен умещаться в коробку с зазором по сторонам в 2 мм.

В комплектацию ревизионных люков входит распашная дверца с замковым механизмом

По внутреннему периметру коробки приваривают стальной пруток квадратного сечения таким образом, чтобы дверца в закрытом положении лежала на нём заподлицо с передней плоскостью коробки. Затем створку крепят в коробке на мебельные петли с помощью саморезов по металлу, предварительно вырезав под них в каркасе дверцы круглые посадочные гнёзда. Количество петель зависит от их качества и веса створки.

Вместо мебельных петель можно использовать более совершенный механизм открывания дверей без ручек (Push to open), или пуш-систему. Цена комплекта этой фурнитуры значительно выше, но она оправдана конструктивными преимуществами.

На изготовленный каркас створки с помощью саморезов крепится лист ОСП (ориентированно-стружечная плита), размеры которого должны закрывать коробку люка.

Для фиксации закрытой дверцы в коробке используется система мебельных магнитов или готовый замок одного из типов, предлагаемых производителями.

Изготовление смотрового люка из готовых комплектующих

В отличие от устройств, изготовленных с применением подручных средств, при сборке этих люков используются только специальная фурнитура. Как правило, при самостоятельном изготовлении такого устройства используют чертежи или рабочий образец изделия.

Коробка и каркас створки люка изготавливаются по вышеописанной технологии. Затем на каркас створки с помощью саморезов или протяжных заклёпок крепится алюминиевый лист толщиной 3-4 мм, размер которого должен перекрывать коробку.

Популярные статьи  Как сделать донный фильтр для колодца — все способы и пошаговая инструкция

Исходя из особенностей эксплуатации и места расположения люка, выбирают тип петель и запорного устройства. Сборку изделия и подгонку комплектующих производят согласно инструкции к фурнитуре, после чего стальные элементы конструкции покрываются двумя слоями антикоррозионной краски.

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много

Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов

Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

  • легки по весу;
  • бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

  1. месту расположения;
  2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

  • напольные;
  • настенные;
  • потолочные.

По способу отделки люки бывают:

  1. под кафельную плитку и мозаику;
  2. под гипсокартон;
  3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

  • каркаса;
  • амортизаторов;
  • петель;
  • крышки (дверцы);
  • замка для крышки.

Ревизионный люк для пола может быть двух видов:

  1. со съемной крышкой;
  2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Нажимной ревизионный люк под плитку: особенности изделия

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Ревизионные люки под плитку: лучшие конструкции + варианты обустройства

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
