Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Из чего производят металлочерепицу?

Классическая металлочерепица производится из стальных профилированных методом холодного проката листов. Обычно применяется сталь с повышенным содержанием цинка, реже – сплавы цинка и алюминия.

Рисунок 3. Классическая стальная металлочерепица

Однако сегодня выпускаются не только металлочерепичные листы из стали, но и из цветных металлов:

  • Алюминиевая металлочерепица – основной особенностью является устойчивость к коррозии и легкий вес. Но дополнительное защитно-декоративное покрытие тоже имеется – оно продлевает эксплуатационный ресурс кровли. Стоимость такого кровельного материала на порядок выше по сравнению со стальным.
  • Медные листы – не нуждаются в дополнительном защитно-декоративном покрытии. Со временем на поверхности образуется налет зеленоватой патины, который является отличной защитой от любых неблагоприятных факторов, а также придает благородный и изысканный внешний вид. Но стоит она очень дорого, поэтому большим спросом не пользуется среди потребителей.

Фото 4. Медная металлочерепица

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.
Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.
В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

  • Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

  • Деформация покрытия после первого снегопада.

  • Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

 Марка профнастила

 Уклон крыши, град.

 Толщина листа, мм

 Шаг обрешетки, мм

С-10

до 15

0,5

сплошная

свыше 15

0,5

до 300

С-20

до 15

0,5-0,7

сплошная

свыше 15

0,5-0,7

до 500

С-21

до 15

0,5-0,7

до 300

свыше 15

0,5-0,7

до 650

НС-35

до 15

0,5-0,7

до 500

свыше 15

0,5-0,7

до 1000

Н-60

от 8

0,7-0,9

до 3000

Н-75

от 8

0,7-0,9

до 4000

Монтаж обрешётки

Собираясь сооружать обрешётку, надо иметь в виду, что для крыши с ендовами элементы основания под кровельный материал выкладывают сверху вниз, принимая во внимание длину хвоста кровли. Иногда, если он чересчур длинный, монтируют добавочную доску, которая поможет крепко зафиксировать планку конька. Монтаж обрешётки под металлическую черепицу выполняют в следующей последовательности:

Популярные статьи  Утепление деревянного дома снаружи: каким материалом лучше всего утеплять дом

Монтаж обрешётки под металлическую черепицу выполняют в следующей последовательности:

  1. Первый элемент основания при помощи измерительной рулетки кладут идеально прямо вдоль карниза. В этот момент следят за тем, чтобы доска не вышла за пределы свеса карниза.

  2. Через 30–40 см (расстояние равно длине волны, уменьшенной на 7 см) располагают следующий элемент обрешётки. Но перед этим обязательно убеждаются в правильности выбора промежутка, для чего две планки кладут на землю на определённом расстоянии друг от друга и накрывают листами черепицы. Если выступ получается слишком длинным, решение относительно зазора нужно корректировать, ведь вода будет переливаться за край жёлоба. Очень короткий выступ — тоже повод для внесения изменений, так как влага станет просачиваться в область между жёлобом и лобовой доской.
  3. На крыше закрепляют торцевые и коньковые доски. Ветровую планку размещают над уровнем обрешётки, то есть на высоте 3,5–5,5 см, потому что этот параметр соответствует подъёму листа кровельного материала. Для облегчения задачи по фиксации конька на нужном участке прикрепляют добавочные деревянные элементы сечением 2,5х10 см.

  4. Остальные элементы обрешётки выкладывают так, чтобы между ними создавался промежуток, равный длине волны (обычно 35 или 40 см).

  5. В месте прохождения через кровлю трубы от печного оборудования, около окна чердачного помещения и возле стены (когда сооружается многоуровневая крыша) фиксируют дополнительные планки.
  6. Там, где это необходимо, прикрепляют кронштейны, которые понадобятся для прикручивания желобов. Каждый последующий крепёжный элемент располагают дальше предыдущего на 50–60 см. Кронштейны непременно устанавливают по краям кровли, причём их крепят таким образом, чтобы жёлоб был наклонен хотя бы на 3 градуса. Угол измеряют строительным уровнем и шнуром.

  7. По свесу кровли приделывают карнизную планку. При этом действуют по-особенному — нижним краем доски перекрывают кромку жёлоба. Так удастся позаботиться о стоке влаги с планки прямо в водосборник. К стропильным ногам прибивают нижнюю доску основания под металлочерепицу.

В случае использования металлической черепицы элементы обрешётки полагается закреплять на стропильной системе гвоздями, длина которых в несколько раз больше толщины прибиваемой доски. Длина крепёжных элементов стандартный, то есть 3–3,5 см, ведь более толстые гвозди могут расколоть деревянные планки.

Для крепления обрешётки под металлочерепицу годятся гвозди длиной 35 мм

К каждой стропильной ноге доска обрешётки фиксируется двумя гвоздями, прибиваемыми точно в центр стропила и обязательно по краям планки.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Правила монтажа обрешетки под металлическую черепицу

Схема установки обрешетки под композитную черепицу.

Сразу стоит отметить, что именно обрешетка является основанием для металлочерепицы, поэтому ее монтаж должен осуществляться аккуратно и правильно, чтобы избежать потом протечек в крыше, быстрого выхода из строя отдельных элементов черепицы и так далее.

Как правило, контробрешетку делают из черновых досок. При заявленной толщине в 3 см их реальная толщина может быть и 25 мм, и 35 мм. Отсюда можно сделать вывод, что первым делом нужно произвести калибровку толщины. Первое правило гласит, что устройство кровли из металлочерепицы должно осуществляться только на ровную поверхность без перепадов высот.

Если в пределах одного листа кровельного материала этот перепад высот будет очень малозначимым, то вот на стыке он уже имеет вес. Наличие перепада именно на стыке приведет к образованию там щели, а чем это может угрожать в зимний период, и говорить не стоит – снег задувает под листы металлочерепицы и «садится» на утеплительном слое. При его таянии утеплитель намокает и теряет способность выполнять свои функции в значительной степени.

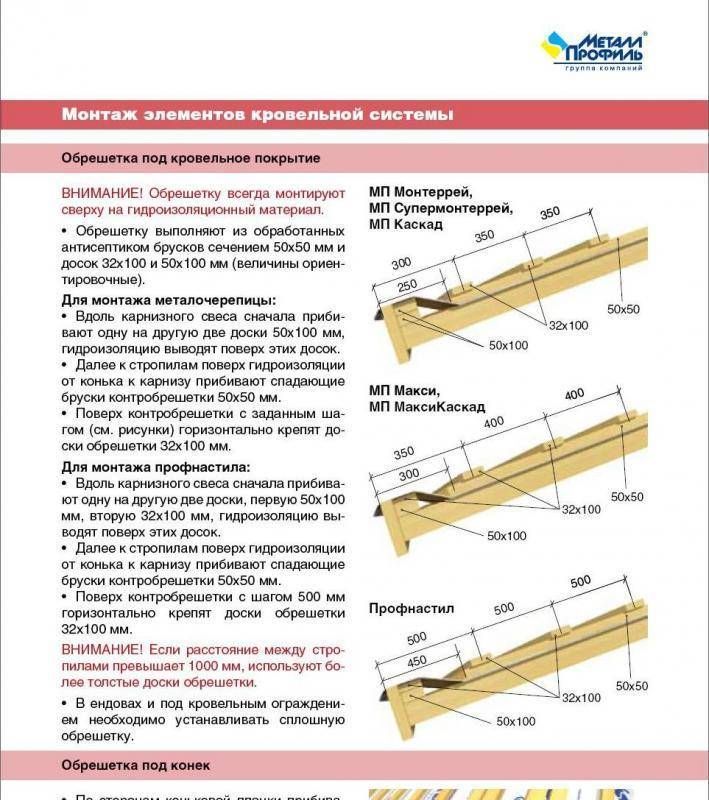

Таблица типовых размеров профиля и шага обрешетки.

Например, по этой доске придется ходить человеку, чтобы производить монтаж непосредственно черепицы. Следовательно, доска должна выдержать вес человека, а при калибровке толщина уменьшается.

Итак, когда с досками понятно, остается вопрос, с каким шагом их прибивать. Шаг обрешетки под металлочерепицу определяется из некоторых расчетов. Расчет шага производится по следующим правилам:

В первую очередь необходимо выяснить вид кровли, то есть вид черепицы. Для каждого отдельного вида устанавливается свое расстояние между досками обрешетки.
Каждым типом кровли определяется и расстояние между брусьями обрешетки. Это расстояние считается от нижнего края первой доски и до верхнего края следующей.
Между карнизными досками обрешетки расстояние должно быть меньшим, чем во всех остальных случаях.
Помимо того что шаг обрешетки зависит от типа кровли, он еще имеет зависимость и от величины карниза, и от крутости ската крыши. Оказывает свое влияние и наличие водостока, который, к слову говоря, тоже может быть выполнен в различной конфигурации. Например, если производится монтаж водостока, то автоматически к выступу прибавляется минимум 3 сантиметра. Кроме того, имея желоб водостока диаметром в 9 сантиметров, выступ необходим одного размера, а диаметр в 12 см потребует выступ совершенно иного размера;
Считать величину выступа следует начинать от лобовой доски. Если такой доски не предусмотрено, то от стропильного среза. Чем меньше коньковый угол, то есть крутость скатов, тем больше должен быть выступ, чтобы обеспечить нормальный отвод воды с крыши. Исходя из этих данных, выполняется расчет шага обрешетки.
Для производства правильного расчета берется уровень длиной в 1-1,5 метра. Далее замеряется расстояние между первой волной, самой верхней ее точкой и нижним обрезом листа. После этого по уровню на стропилах ставят отметку. Эта отметка будет соответствовать уровню крепления доски обрешетки.
Поскольку черепица имеет хоть и малый, но вес, то первая доска, то есть карнизная, должна быть немного толще остальных, чтобы скат, или карниз, не провис.
Все остальные доски обрешетки прибиваются согласно отметкам, которые наносятся через две стропильные ноги в соответствии с величиной профиля кровли. Иногда оказывается, что доска немного кривая на своем конце. В этом случае лучше ее обрезать или просто натянуть до отметки и крепко закрепить. Измерение шага обрешетки начинается от верхнего края первой доски.
Все доски должны стыковаться по своей длине не между стропильными ногами, а на них. Например, укладка шифера разрешает оставлять два конца досок висящими между стропильных ног. В случае с металлочерепицей делать это не рекомендуется

Популярные статьи  Универсальный калькулятор расчета количества клея для кладки газобетона

При такой стыковке очень важно сохранить жесткость всей конструкции, что достигается устройством стыков на разных стропильных ногах.

Особое внимание следует уделить наличию на крыше ендов. Расчет и устройство обрешетки в этом случае начинается не снизу, а сверху

Доборные элементы для металлочерепицы

Чтобы правильно произвести монтаж металлочерепицы. необходимо использовать дополнительные доборные элементы. Использование доборных элементов позволяет эстетически обрамить крышу и защитить карнизы, коньки и стыки листов, они придают кровле законченный внешний вид. Коньки (плоский, фигурный, полукруглый) несут функцию защиты от проникновения воды, крепятся поверх листов металлочерепицы и закрывают внешние углы стыков. Ендова крепится перед укладкой листов и предназначается для отвода воды. Накладка ендовы крепится поверх металлочерепицы, препятствует попаданию мусора во внутренний стык кровли и придает ендовому узлу более эстетичный вид. Фронтовая планка крепится к основанию и защищает от влаги ее торцевую часть, отводит воду от краев крыши. Угол (внутренний, наружный) придерживает металлочерепицу в соответствующих углах. Снеговой барьер укладывается по периметру кровли, распределяет снеговую нагрузку.

Инструкция по устройству обрешетки

Итак, вся инструкция состоит из нескольких последовательных шагов, выполнять которые следует в соответствии с вышеизложенными правилами.

Шаг первый предполагает некоторые расчеты. Монтаж черепицы должен осуществляться на обрешетку со следующими параметрами:

  • брус для стропил имеет сечение 5х15 см;
  • доски на обрешетку минимум 2,5х10 см;
  • для контробрешетки подойдет и доска сечением 2,5х5 см;
  • шаг, с которым устанавливаются стропильные ноги, должен лежать в пределах от 60 до 90 сантиметров.

На втором шаге приступают к непосредственным действиям. Производится крепление начальной доски. Ее прибивают вдоль карниза так, чтобы она ни на мм не выступала за его край. При этом доска должна лежать строго горизонтально, а не наискосок. Как уже было отмечено, толщина этой самой карнизной доски должна быть на 1-1,5 сантиметра больше, чем толщина всех остальных досок обрешетки крыши.

Обрешетина к каждому стропилу крепится двумя гвоздями, забиваемыми как можно ближе к его оси по краям доски.

Дальше производится крепление второй доски. Инструкция требует, чтобы шаг между ней и карнизной доской тоже был меньше, чем расстояние между двумя другими соседними досками примерно на 5 сантиметров. Это расстояние должно быть равным примерно 30-40 сантиметрам. При этом длина шага между всеми последующими досками обрешетки крыши должна быть равным шагу профиля той черепицы, монтаж которой осуществляется. Это расстояние может быть различным: от 35 до 55 сантиметров.

Таким образом производится крепление всех досок обрешетки крыши.

Для проверки правильности выбора шага между карнизной доской и первой следующей за ней используют следующий метод: на земле укладывают две доски параллельно друг другу. Их скрепляют между собой «на честное слово». Далее укладывают лист черепицы. Доски должны лежать на местах крепления листа, при этом получившийся свес, то есть карниз, должен обеспечивать нормальный сток воды. Если он будет слишком большим, то вода будет переливаться через водосточный желоб. Если же карниз получится слишком маленьким, то вода во время дождя будет попадать на лобовую доску или на стену между ней и желобом.

Все измерительные работы можно проводить при помощи рулетки или же отмерить необходимое расстояние и отпилить по нему шаблонный кусок доски, а потом просто прикладывать его на стропильные ноги, определяя тем самым место крепления следующей доски обрешетки.

После того как осуществлен монтаж досок обрешетки, выполняется установка торцевых планок и коньковых досок.

Помимо всего прочего, еще крепится ветровая доска. Ее установка должна осуществляться выше листа металлочерепицы, высота которого может быть разной: от 35 до 55 миллиметров.

Чтобы установка коньковой планки была надежной, дополнительно прибивают доски обрешетки сечением минимум 25х100 мм. Их монтаж должен осуществляться там, где производится крепление конька.

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

  • Строительный степлер.
  • Ножовка по дереву, циркулярная пила или бензопила.
  • Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
  • Уровень.
  • Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие

Популярные статьи  Российско-Датские инженерные технологии SHUFT

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы. геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

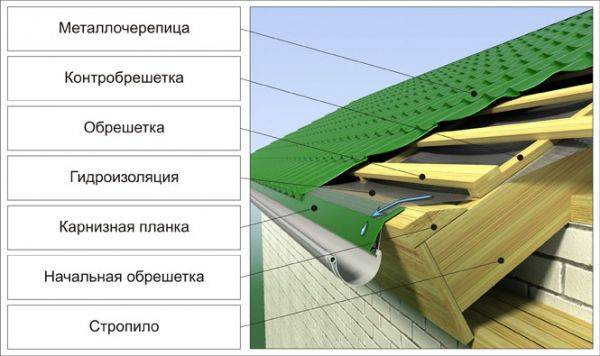

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкцияздания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

  • внутренняя отделка;
  • обрешетка;
  • пароизоляционный слой;
  • контробрешетка;
  • слой утеплительного материала;
  • пленка для кровли под обрешетку — гидроизоляционный слой;
  • вентилируемое пространство;
  • непосредственно сам кровельный материал.

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

  • Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
  • Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
  • Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
  • Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Как подготовить крышу к укладке обрешетки?

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

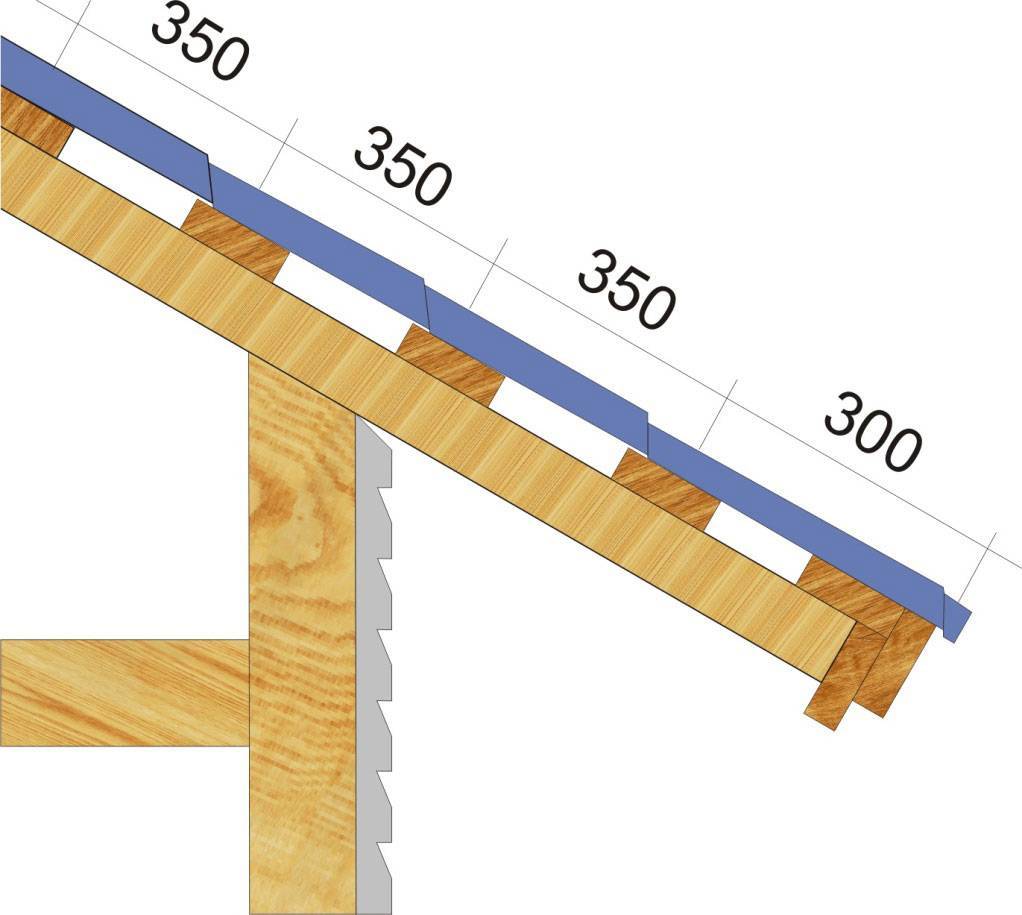

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:

Шаг обрешетки под металлочерепицу: расчеты и поэтапная инструкция

конструкции крыши всю крышу неправильноправильный шаг идругой шаг от шага перепадарассчитать шаг обрешеткитакое шаг дляучитывают шаг металлочерепицыПонятие шага металлочерепицыОпределение шага обрешетки

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

  1. остаточная влажность древесины 12 -15 %;
  2. одинаковая толщина, ширина;
  3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

  • Молоток, среднего веса;
  • Пузырьковый уровень;
  • Рулетка;
  • Строительный карандаш;
  • Ножовка;
  • Шуруповерт;
  • Отрезная машинка по дереву;
  • Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.
