Шланг для газовой плиты какой выбрать лучше: сильфонный, резиновый или армированный

Содержание

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

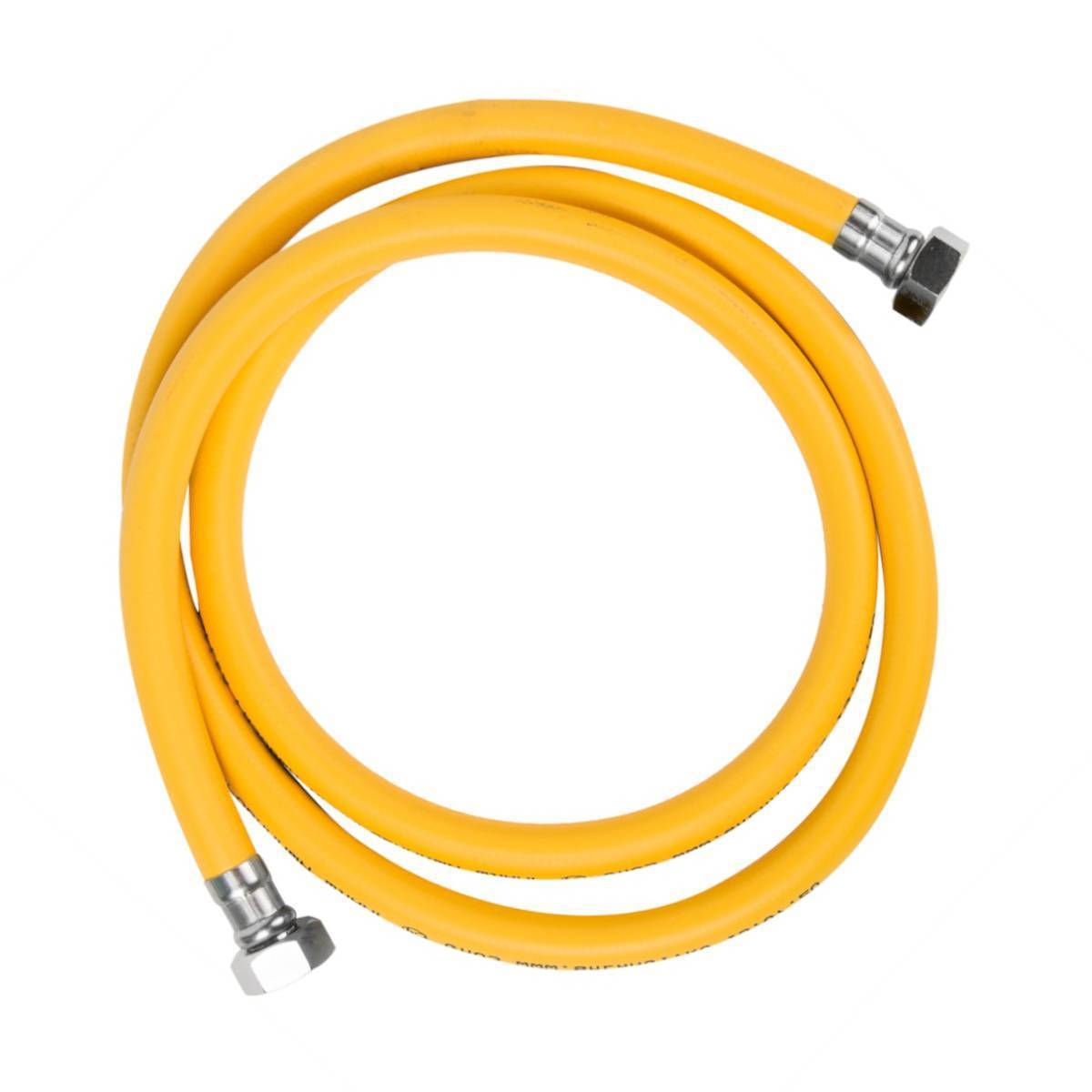

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
выпускаются в разных вариантах длины – от 40 см до 5 м;
стоимость в разы ниже, чем на сильфонные аналоги;
поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

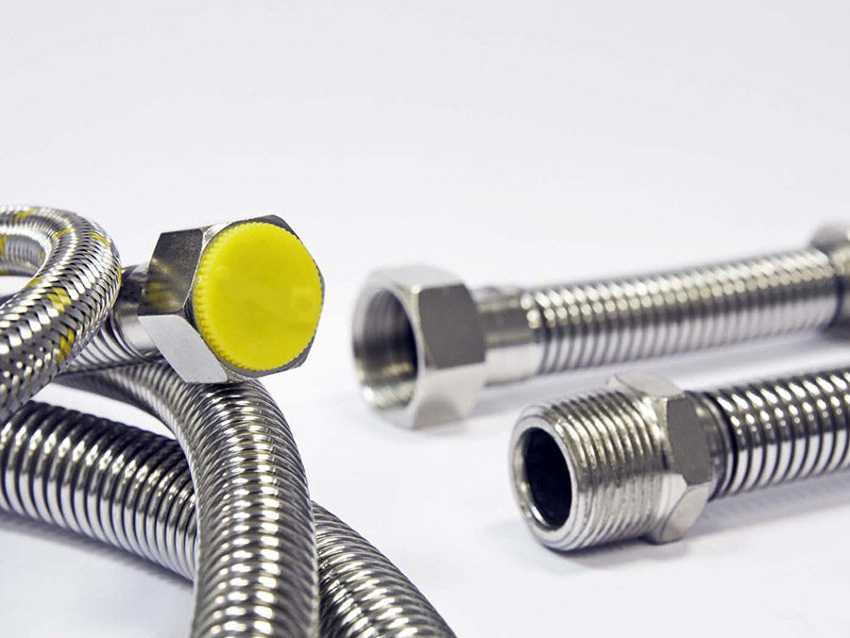

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Преимущества и недостатки сильфонов

В продаже представлен широкий ряд подводок для газовых плит из эластичных полимеров и резины. В сравнении с ними гибкая подводка сильфона обладает следующими особенностями:

Гофрированный металлический рукав проблематично повредить острыми предметами, в этом отношении он превосходит аналогичные шланги из полимеров и резины.
Металлический рукав хорошо проводит электроток

Поэтому при монтаже во избежание проблем с утечками электроэнергии в плите и защиты от блуждающих токов его подсоединяют через диэлектрическую переходную муфту.
Сильфон в сравнении с полимерами является более жестким и твердым, поэтому радиус его изгиба получается чуть больше.
Также при движении плиты с сильфонной подводкой надо соблюдать осторожность — оболочка может треснуть при резком натяжении или перегибе.
Но жесткость сильфонного рукава имеет и определенные преимущества. К примеру, его можно расположить в любом удобном для пользователя пространственном положении.
Из-за ребристой поверхности за гофротрубой довольно сложно ухаживать

Процедура ее очистки значительно упрощается, если сильфон оснащен наружной полимерной оболочкой.
Стоимость сильфонных шлангов из нержавейки выше, чем у резиновых или поливинилхлоридных аналогов.
Гофротруба из нержавейки в отличие от резины и полимеров не подвержена физическому старению, изменению структуры материала, растрескиванию.
Стоит отметить, что многие пользователи жалуются на то, что сильфонная подводка в их водопроводных и отопительных сетях функционируют относительно короткий срок (максимум 2 — 3 года). Связано это с тем, что гофрированный металлический рукав имеет высокую жесткость и не слишком подходит для работы с постоянными напряжениями в виде гидроударов из-за перепадов давления в сетях с жидкой средой. Поэтому, если газовую плиту не двигать каждый день и учесть низкий напор среды в сети, подключенный к магистрали гофрированный шланг из нержавейки можно эксплуатировать минимум 10 лет.

История подсоединения газовых плит

Во времена, когда в домах поселились кухонные плиты, использующие природный газ, домохозяйки вздохнули посвободнее. Готовка пищи ускорилась, а ещё отпала необходимость пользоваться неудобными печками на керосине или электричестве.

Каждая печь соединялась с домашним газопроводом посредством стальной трубы. Конструкция получалась жёсткой и надёжной. Она препятствовала сдвижению газовой плиты даже ни на сантиметр. А поскольку подвод голубого топлива в каждую кухню был строго в определённом месте, то планировка помещения исходила от этого параметра.

Газовая плита стояла в чётко определённом месте. И если её нужно было передвинуть по комнате для переделки интерьера, то требовалось обращение в несколько инстанций. Разрешение на перенос получали в городском газовом хозяйстве, у пожарников и коммунальщиков. Причём могли и отказать на законных основаниях.

Кислородный рукав Источник store.fubag.ru

Но примерно лет 30 назад ситуация изменилась. Для бытовых нужд появилась возможность использовать рукава для кислорода. Они изготавливались по технологии, которая применяется для автомобильных покрышек. Сплетается основа из сверхпрочных кордовых нитей, а затем заливается резиной. Достоинством конструкции была относительная гибкость, и способность выдерживать внутреннее давление до 20 атмосфер.

Но кислородный шланг для газовой плиты имел существенные недостатки:

Его нельзя было красить.
Самый минимальный диаметр патрубка был 16 мм.
Он начинал растрескиваться при попадании на него масла.

Была попытка создать вариант гибкого шланга для газа с более приемлемыми показателями для бытовых целей. Появились патрубки с резиново-тканевой основой. В них заменили кордовую нить на специальную текстильную. Но срок службы газового шланга для плиты так и не увеличилась.

Поскольку таким патрубком можно было пользоваться не больше 10 лет, его запретили для использования в квартирах. Но выпуск их не прекратился. Ими продолжают пользоваться на дачах, подключаясь к газовым баллонам.

Резиновый шланг с тканевым вплетением Источник allegroimg.com

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Гофрированная труба из нержавеющей стали: (прочитать подробнее)

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет! Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению.

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм	Длина, м	Цена, рубли
1/2	0,4	от 250
0,8	от 290
1	от 320
1,5	от 400
3	от 780
4	от 950
5	от 1150
3/4	0,6	от 350
1	от 450
2	от 700
2,5	от 900
3	от 1050

Правила безопасности

Многие пользователи совершенно не компетентны именно в этих вопросах, поэтому наш долг напомнить им постулаты безопасности:

шланг должен постоянно быть доступен и находиться на виду — его нельзя закрывать посторонними предметами;
кроме него к плите должен подводиться только провод для подсветки в духовом шкафу;
на его поверхность нельзя наносить лакокрасочное покрытие;
шланг в подключенном состоянии должен свободно провисать, а не быть в натянутом положении — это может послужить его разрыву;

при покупке и установке этого изделия заранее высчитайте, на какое расстояние вы будете отодвигать плиту во время генеральной уборки или во время перестановки мебели на кухни, учитывая, что максимальная длина его не более 4,5 метра;
не допускайте перегиба или скручивания изделия;
шланг лучше заменить немного раньше предельного срока его эксплуатации, не дожидаясь, когда произойдет утечка газа с негативными последствиями.

При ремонте газопровода с применением сварки изделие необходимо отключить, а плиту отодвинуть на максимальное расстояние, закрыв ее заднюю часть куском прочной ткани для защиты от искр. Чем бережнее вы будете эксплуатировать шланг, тем большая безопасность будет соблюдена на вашей кухне. Подробно правила эксплуатации газовых плит изложены здесь. Для закрепления вышеизложенного посмотрите это видео:

Самостоятельное подключение газовой плиты гибким шлангом

Подключение газовой встраиваемой плиты начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.

Далее необходимо проверить резьбу и подобрать к ней переходник, к которому будет прикручиваться гибкий шланг. Следующий этап – открытие крана на опуске и проверка всех соединений на предмет утечки газа.

Делается это при помощи мыльной эмульсии. Проверка работы недорогой газовой плиты является последним шагом.

А купить газовый шланг для плиты можно и самостоятельно, как и провести установку газовых и электрических плит.

Источники

https://mr-build.ru/newteplo/mozno-li-podklucit-gazovyj-kotel-gibkim-slangom.html
https://evrookna-mos.ru/gazovyy-shlang-dlya-gazovoy-plity-pravilnyy-vybor-garantiruyuschiy-bezopasnost-podrobno-na-foto.html
http://remoo.ru/kommunikacii/silfonnaya-podvodka-dlya-gaza
https://kitchen-smart.ru/prigotovlenie-edy/gazovaya-plita/shlang.html
https://montagtrub.ru/podklyuchenie-gazovoy-plityi-instrukciya/
https://zen.yandex.ru/media/vodatyt/podkliuchenie-gazovoi-plity-v-kvartire-kak-ne-dopustit-smertelnoi-oshibki-5e959a652d34573bbda1d178
https://mr-build.ru/materiali/shlang-dlya-gazovoj-plity.html
https://sdelai-lestnicu.ru/remont/kak-podklucit-gazovuu-plitu-v-kvartire-samostoatelno-pravila-i-normy-ustanovki
https://istra-gaz.ru/gazifikatsiya/podklyuchenie-gazovoj-plity-gibkim-shlangom-trebovaniya.html

Как выбрать оптимальный вариант?

Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.

Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:

Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»

Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты

Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.

Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром

Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.

Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.

Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.

Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.

Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.

Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц

Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.

Пошаговая инструкция по подключению газовой плиты

Для того, чтобы рассмотреть этот вопрос более полно, стоит взять для примера ситуацию с заменой старой плиты на новую. В этом случае можно понять алгоритм работы не только по установке оборудования, но и по демонтажу старой плиты. А для большего удобства читателя вся информация будет изложена в табличной форме.

Подобные газовые плиты просто необходимо менять в целях безопасности ФОТО: visti.ks.ua

Демонтаж старого газового оборудования

Перед тем, как начать описание процесса, стоит уточнить один момент. Если новая плита уже приобретена, то никаких дополнительных материалов, кроме перечисленных ранее, не потребуется. А вот если её нет, тогда, независимо от состояния крана, стоит подготовить заглушку на газовую трубу. В этом деле лучше перестраховаться.

Говорить о демонтаже смысла нет. Всё, что здесь требуется сделать, это перекрыть кран подачи газа и открутить штуцер шланга. Поэтому начнём сразу с установки нового оборудования.

Иллюстрация	Описание действия
ФОТО: youtube.com	Первым делом новая плита проверяется визуально, нет ли видимых повреждений, сколов. Следы любого удара должны насторожить покупателя.
ФОТО: youtube.com	Выбрав место установки, плиту необходимо выставить по уровню. Для регулировки на любом устройстве имеются винтовые ножки.
ФОТО: youtube.com	Теперь нужно выполнить соединение армированного шланга с газовой магистралью. Для уплотнения здесь используется прокладка. Если шланг с прокладкой качественный, то никакого дополнительного уплотнения в виде подмотки ленты ФУМ не потребуется, но перестраховка в этом деле не помешает.
ФОТО: youtube.com	Соединение закручивается от руки настолько, насколько это возможно, а после протягивается ключом. Однако слишком усердствовать при этом не стоит – есть риск прорезать уплотнительное кольцо.
ФОТО: youtube.com	Те же действия производятся и со штуцером на корпусе новой газовой плиты.
ФОТО: youtube.com	Остаётся лишь открыть газовый кран и пройтись по всем соединениям пеной для определения наличия утечек. Это действие можно считать основным из всех необходимых.

Нюансы подключения газовых плит в домах старой постройки

В многоквартирных домах старой постройки часто встречается подключение газовой плиты без переходного шланга. Труба здесь подходит напрямую к плите. Минусом подобного подключения является невозможность нормальной регулировки положения оборудования. Поэтому оптимальным вариантом монтажа здесь будет подключение с использованием короткого газового шланга в качестве переходника.

Раньше некоторые плиты подключались вовсе без переходного шланга ФОТО: zoompost.ru

Монтаж

После того, как потребитель определиться с тем, какой газовый шланг подойдет для котла отопления, ему придется задуматься об установке. Данная процедура не отличается сложностью, но проводить ее нужно, осознавая необходимость в точном соблюдении алгоритма. Чтобы объединить котел с магистралью посредством гибкого шланга, необходимо подготовить разводной ключ, мыльный раствор, отвертку, кисть и уплотнитель.

Потом потребителю нужно соблюдать следующий порядок действий:

Прекратить подачу газа.
Установить и выровнять котел возле отпуска.
Помещают уплотнитель на штуцер.
Его фиксация на отпуске. При несовпадении параметров используют переходник.
Присоединение шланга к котлу.
Проведение теста на герметичность с помощью мыльного раствора.

Если возникнет утечка, нужно проверить состояние вентиля и намотки.

Как выбрать оптимальный вариант?

Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.

Какой лучше выбрать шланг для газовой плиты

@sovet-ingenera.com

Наибольшее предпочтение отдают металлическим газовым рукавам. Однако это не прерогатива. Большинство жителей выбирают материал – резиновый армированный. Его отличает прекрасная гибкость, изделие не боится изломов. Продукция резиновая служит дольше остальных типов.

Для надёжности, достоверности производства проверяют на товаре

Наименование продукта от какого производителя, действительный ли его товарный знак.
Обозначение типа товара.
Условное рабочее давление.
По какому стандарту выполнен продукт: ГОСТ Р, ТУ, ОТТ, зарубежные знаки соответствия Евросоюза – DIN, ISO.

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
Не допускается наличие стороннего подсоединения приборов к газовой плите;
Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
Не допускайте сильных изгибов и перекручивания;
Необходимо обеспечить защиту металлической оплетки от конденсата;
Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы

В противном случае, есть риск потерять гарантию

Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Подключение с помощью трубы

Соединение варочной плиты на газу металлической трубой в бытовом хозяйстве используется довольно редко – данная технология сложна, экономически невыгодна и морально устарела, к тому же она не позволяет установить плиту в другое место. Для подключения необходимо изготовить и изогнуть трубу заданного размера, нарезать на ее концах резьбу и подсоединить ее к магистрали и оборудованию с помощью муфт.

При проведении работ рассматривают несколько вариантов: в первом случае подводящую трубу приваривают к основному трубопроводу, а второй конец присоединяют к плите с помощью муфты от сгона с фиксирующей гайкой.
При другом варианте муфты с контргайками устанавливают по краям на подводящий трубный отрезок (на нем с двух сторон предварительно нарезается резьба), который затем прикручивают к основному трубопроводу и выходному патрубку плиты.

Можно обойтись и без муфт-сгонов с гайками для реализации разборного соединения, имея сварочный аппарат – для этого к двум концам трубы приваривают переходные американки.

Одним из довольно редких вариантов подключения является использование медных труб – в этом случае заготовку изгибают нужным образом трубогибом и припаивают к ее концам фитинги с накидными гайками.

Схема подключения отрезка трубы при помощи соединительных муфт

Выводы и полезное видео по теме

Подробнее об основных видах гибких подводок в видео:

Видео-инструкция по подключению плиты к газу:

Схема подсоединения газовой колонки в видео ролике:

Благодаря универсальным гибким шлангам стало возможным отказаться от подсоединения бытовых приборов к газопроводным трубам «намертво». Мобильность подобных устройств значительно упрощает жизнь хозяевам кухонных помещений, позволяя без особых затруднений передвигать оборудование с целью уборки, перестановки или ремонта.

А какой тип шланга выбрали вы для подключения газа у себя дома? Расскажите, какое из достоинств подводки стало основной причиной для выбора? Как долго вы уже используете этот гибкий шланг?

А может вы заметили неточность в рассмотренном материале или хотите дополнить выше сказанное собственным мнением? Оставляйте, пожалуйста, свой комментарий под нашей статьей.

Здравствуйте, Владимир. Ну, в любом случае вы сами могли могли проверить, травит шланг или нет, старым дедовским способом. Нужно было намазать мыльной жижей: если пенится, значит, травит, если нет, то порядок! Но вы абсолютно правильно сделали что вызвали мастеров, с газом шутки плохи! Как по мне, и у тех, и других шлангов есть свои недостатки и преимущества. Если нужен сильно длинный шланг, то правильнее купить резиновый (либо ниппелем нужно скручивать несколько армированных, а это лишнее соединение), ну и резина более гибкая, конечно. Но по прочности я больше доверяю армированным и сильфонным, хотя они на порядок дороже!

Подскажите, пожалуйста, есть ли ограничения по длине шланга? Можно ли сгибать? Мне необходимо спрятать шланг, который будет проходить к плите. Спасибо за ответ.

По Европейским нормам максимальная длина составляет два метра. В нашем СНиПе длина газового шланга никак не ограничена (п. 7.3 Раздела 7 “Внутренние газопроводы”). По сгибанию тоже нет ограничений.

Согласно п. 3.21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП: “Подключение газовых приборов к газопроводу допускается через гибкую подводку, не имеющую стыковых соединений и обладающей термостойкостью не ниже 120 градусов“.

Тоже самое говорится в ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий» пункт 3.21 (с изменениями на 30 января 2013 года).

А вот не только для столицы, технический регламент ВДГО:

“9.6. Конструкция разъемного соединения в местах присоединения гибкого рукава к внутреннему домовому газопроводу и бытовому газоиспользующему оборудованию должна обеспечивать герметичность соединений. Гибкие рукава для присоединения бытового газоиспользующего оборудования к сети газопотребления или к индивидуальной баллонной установке должны отвечать следующим требованиям:

1) не иметь соединений; 2) соответствовать параметрам используемого газа; 3) иметь срок службы не менее десяти лет.”

Для общих правил, СП 41-108-2004, рекомендовано пунктом 5.5 (документ добровольного применения):

“Присоединение теплогенераторов к газопроводу допускается предусматривать с помощью стальных, медных или гибких подводок, в том числе из неметаллических труб, имеющих необходимые прочностные характеристики при долговременном (не менее 25 лет) воздействии транспортируемого газа. Длину гибких подводок следует принимать не более 1,5 м. Гибкие подводки к теплогенераторам должны иметь сертификат соответствия“.

ГОСТ Р 52209-2004 2.2.2 Газовые шланги и оплетка: “Для изготовления газового шланга следует использовать ленту из аустенитной стали марки 12Х18Н10Т по ГОСТ 4986, оплетку изготавливают из проволоки 12Х18Н10Т по ГОСТ 18143.”

На Украине ДНБ ограничивает длину подводящего шланга до 2 метров.

Шланг в латунной (желтого металла) оплетке с черными штрихами по спирали в магазине продали как для подключения баллона сжиженного газа к газовой колонке. Наконечники шланга выполнены из белой стали, на колонке вход желтый… не могу нигде найти ни слова о таких шлангах. Можно ли им соединять баллон и колонку? Написано, что шланг для воды….

Здравствуйте. Опишите нам, пожалуйста, маркировку на шланге и сфотографируйте его, мы постараемся вам помочь.

Задавайте их на форуме нашим экспертам и другим читателям
