Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Содержание

Расположение осветительных приборов и их количество

Светильники могут размещаться с учетом, либо без учета размещения рабочих мест.

Если выбирается за основу система равномерного освещения цеха, они располагаются высоко от рабочих поверхностей, могут оснащаться дополнительными отражателями. Поток света иногда направляется не только вниз, но и вверх или в стороны.

При организации комбинированного освещения местные светильники устанавливаются на каждом рабочем месте.

В качестве источника света в производственных помещениях могут использоваться лампы различных типов: люминесцентные (наиболее часто применяемые), газоразрядные, накаливания.

О характеристиках светового потока лампы накаливания читайте в статье.

Точечный способ

Пользуясь таким методом нужно помнить, что он применяется для кругло-симметричных ламп (например, ДРЛ). При этом нужно принимать световой поток светильника равным 1000 лм. Это так называемая условная освещённость. Этот параметр зависит от следующих факторов:

  • светораспределение светильника;
  • его геометрические размеры: высота установки осветительной установки, расстояние от светильника до проекции падения светового потока.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

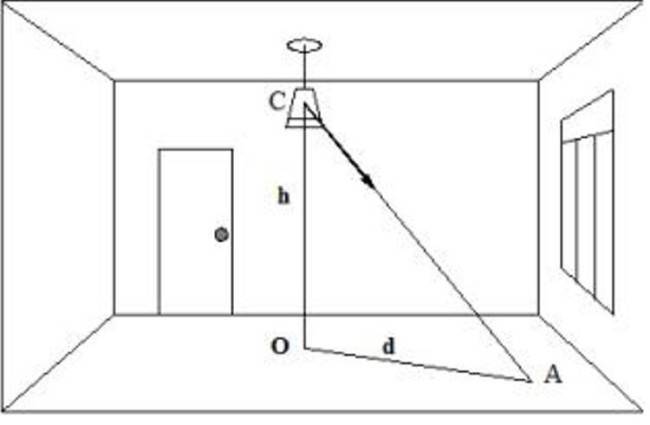

Геометрия пространства

В данной ситуации световой поток от осветительного прибора определяется по такой формуле Ф = 1000·Еу·Кз/μ·∑Еу, где:

  • μ – специальный коэффициент, при помощи которого учитывается действие «удаленных» ламп;
  • ∑Еу – условная суммарная освещенность, установленная для контрольной точке;
  • Еу – для отдельного светильника.

По вычисленному световому потоку следует выбирать лампочки, данный параметр которых будет находиться в диапазоне -10…+20%.

Как правильно рассчитать освещенность комнаты

Создавая проект освещенности жилого дома, зачастую руководствуются не какими-то строгими нормами, а личными ощущениями. Источники света размещают так, чтобы было достаточно светло, уютно и комфортно. Специалисты считают, что этот способ не всегда верен и лучше следовать нормам.

Но если вы все же решились настроить освещение самостоятельно, то есть несколько способов, которые помогут сделать это правильно.

Способ №1. Установить столько источников света, чтобы глазам было комфортно, – не тускло и не ярко. Чтобы придерживаться хоть каких-то расчетов, можно воспользоваться нехитрой формулой: на 1 кв. м – одна лампочка мощностью 25 Вт.

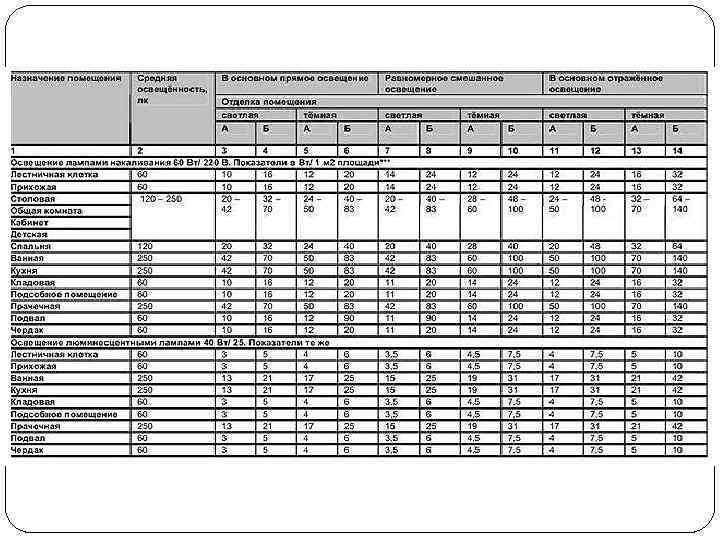

Способ № 2. Воспользоваться таблицей, в которой есть нормы освещенности в ваттах для жилых помещений. Ищете нужное помещение, норму для него и умножаете ее на количество квадратных метров.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Эта таблица подходит, если вы воспользуетесь обычными лампочками. Если выберете галогенные или люминесцентные, то учтите, что первые при такой же мощности дают в 1,5 больше света, а вторые – в 5 раз.

Например, вы посчитали, сколько нужно лампочек в спальню площадью 20 м2. Тогда 12 Вт/м2 умножаем на площадь и получаем 240 Вт. То есть для полноценного освещения вам нужно купить, как минимум, две лампы мощностью 100 и 150 ватт.

Если используем галогенные лампы, то 240 Вт делим на 1,5. Выходит 160 Вт. Значит, вам нужны три галогенные лампочки: две мощностью 50 Вт и одна –  мощностью 60 Вт. По такому же принципу считают количество люминесцентных ламп. Делайте расчеты «с запасом», если декор и интерьер помещения выполнены в темных тонах.

В качестве осветительных приборов можно использовать люстры, как основной источник света, и торшеры, бра, настольные лампы – как дополнительный. Вы можете «распределять» между разными приборами лампочки разной мощности. Главное, чтобы освещение при этом было равномерным.

Способ №3. Подходит для расчета освещенности, если используются светодиодные лампы. Сначала вычисляют величину светового потока (в люменах, Лм), затем определяют количество светодиодных ламп.

Люмены считают так: норма освещенности (в Люксах),  площадь помещения и коэффициент, зависящий от высоты потолка (от 2,5 до 2,7 метра; от 1,2 до 2,7–3 метров; от 1,5 до 3–3,5 метра; от 2 до 3,5–4 метров).

Далее, пользуясь таблицей, количество люмен делим на количество соответствующих ватт светодиодной лампы. В итоге определяем, сколько нужно светодиодных ламп.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

  1. Норма освещённости выбранного объекта.
  2. Площадь объекта.
  3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

  1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
  2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
  3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
  4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

Люминесцентные лампы

Их можно разделить на два типа.

К первому относятся те самые длинные «светящиеся трубки», которые мы привыкли видеть в учреждениях, школах и т.д. Кстати, они бывают не только вытянутой формы, но и в виде круга, или U-образные. Для того чтобы они зажглись, недостаточно прямого подключения к сети, необходим специальный электрический узел: электромагнитный пускорегулирующий аппарат (ПРА), в просторечии — «стартер». Эти устройства обычно находятся внутри светильника, куда вставляются сами лампы.

1 из 2

На фото:

Галогенные лампы подойдут для светильников над обеденной зоной: они не искажают цвета, в отличие, например, от люминесцентных ламп.

Энергосберегающая лампа со световым датчиком умеет распознавать дневной свет по спектральному распределению излучения. При наступлении темноты лампа автоматически включается, а при появлении солнечного света снова отключается. Идеально для тех, кто не любит возвращаться в темную квартиру.

Второй тип — это так называемые энергосберегающие лампы. Они появились в широкой продаже несколько лет назад и постепенно вытесняют лампы накаливания. По сути, это те же люминесцентные источники света, но только иной формы (адаптированной для бытового использования). Их преимущество — цоколь Е27 и Е13 , то есть такой же как у ламп накаливания. Кроме того, ПРА уже встроен в их основание.

Такую лампочку можно просто вкрутить в обычный патрон, и она будет нормально работать. Главные достоинства люминесцентные ламп обоих типов: низкое потребление энергии и высокая светоотдача. (Энергосберегающая лампа, которая потребляет 25 Вт, дает столько же света, сколько обычная лампочка накаливания, расходующая 100 Вт.) А срок службы люминесцентных светильников составляет 8000-10 000 часов.

Из-за встроенного ПРА энергосберегающие лампы стоят дорого. Во-вторых, они не сразу после включения дают максимальную яркость: иногда приходится ждать несколько минут. В-третьих, свет от них холодный, «безжизненный», искажающий естественные оттенки. Правда, бывают энергосберегающие лампы и с теплым светом. И хотя, он все же несколько отличается от привычного нам, большинство потребителей считают его вполне комфортным.

Типы светильников

Так называют приспособление для направления светового излучения под определенным углом. Тип прибора влияет на преобразование потока, он может внутри отражаться, искажаться, преломляться, ограничиваться

Различают по степени угловой концентрации, принимают во внимание усилительный коэффициент

Есть типы светильников:

  • потолочные;
  • стеновые;
  • напольные;
  • наружные подвесные, на грунте.

Потолочные люстры дают основной световой поток, являются самыми распространенными. К ним относят люстры, встраиваемые, подвесные варианты, точечные, треки, светодиодные панели и ленты. На стену ставят накладные типы, бра, разные виды подсветок для картин или зеркал. Для них обустраивают скрытую проводку, а сами модели выпускают с рожками, плоскими, комбинируют разные стили.

Настольные виды представлены обычно основой с вертикальным стержнем, на котором установлен абажур или современный плафон. Чаще их делают переносными, иногда фиксируют на панели стола. Модели выполняют в особом стиле, иногда в виде фигур, узнаваемых объектов.

Половые и грунтовые светильники представлены торшерами и вертикальными стойками. На них располагают плафоны, которые сверху бывают открытыми и закрытыми. Материалом для корпуса служат стекло, хрусталь, металл, алюминий, бронза.

Расчет освещенности

Рассчитать необходимую освещенность помещения можно по-разному.

Самый постой вариант – установить одну из программ, которая выполнит подобный расчет автоматически. В интернете доступны:

  • Relux;
  • Dialux;
  • «Формула света»;
  • Проминь;
  • Расчет освещенности Lival;
  • Light-in-Night Road;
  • Ulysse.

Найти сайт, который предоставит услугу бесплатного скачивания предельно просто – достаточно вбить в строку поиска Яндекса или иной поисковой системы название программы с отметкой «Скачать». Можно выполнить расчет освещенности и «вручную».

Изначально следует определить, сколько именно «освещённости» требуется для помещения, чтобы создать комфорт для зрения. Измеряется освещенность в люксах (lx, Lux). Для этого следует воспользоваться данными, зафиксированными в  СНиП 23-05-95.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Определим, какая мощность светильника потребуется для освещения комнаты, используя формулу Р = (р x S):N, где

  1. N – количество светильников
  2. S – квадратные метры площади комнаты;
  3. р – удельная мощность освещения (W/m²);
  4. Р – требуемая мощность светильника.

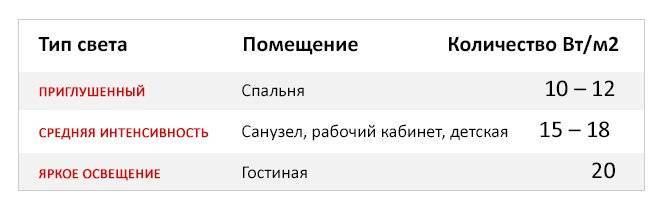

Используя данные таблицы найдем нужную удельную мощность освещенности.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Выполним расчёт. Предположим, площадь спальни двадцать квадратных метров. Используются для освещения люминесцентные лампы. Площадь 20m² умножается на коэффициент 4-5. Для создания комфортной освещенности в спальне понадобится светильник с люминесцентными лампами суммарной мощности 80-100 W.

Более точные расчеты освещенности конкретного места в комнате выполняются c учетом обратно пропорционального уменьшения значений освещенности от квадрата расстояния до точки искомой поверхности.

Какая потребуется мощность светильников для создания желаемой освещенности в зависимости от площади комнаты, также можно посмотреть в таблице.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Профессионалы применяют более точные, но при этом и много более сложные вычисления по различным методикам для расчетов освещённости в любом конкретном месте помещения. Узнать, как это происходит можно из видеоролика.

Источники света

Существует огромное количество источников света, каждый из которых характеризуется своими преимуществами и недостатками. Перечислим основные:

  • лампы с нитью накала;
  • светодиодные светильники;
  • люминесцентные;
  • энергосберегающие;
  • оптоволоконные светильники;
  • галогенки.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Выбор источника зависит от конкретной ситуации. К примеру, лампы накаливания дают более мягкие оттенки, но при этом потребляют намного больше электроэнергии, чем все остальные.

Естественный свет

Естественное освещение позволяет понизить энергетические затраты в светлое время суток, украшает комнаты, создает различные эффекты, является полностью безопасным для зрения и оказывает положительное действие на общее самочувствие человека. Уровень естественного освещения зависит от количества окон в комнате и их габаритных размеров.

Искусственное освещение

В данном случае речь идет о многочисленных светильниках, к выбору которых следует подходить с большой осторожностью. Нужно одновременно учитывать несколько факторов, включая безопасность, энергопотребление, визуальное восприятие и т.п

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора

Что учитывается в расчете освещенности комнаты

Интенсивность и тип освещения зависит от назначения комнаты

Создание качественной подсветке в каждом помещении зависит от ряда факторов. К ним относятся площадь комнаты, ее предназначение, расстановка мебели, необходимость зонирования, отделка и другие критерии.

Раньше расчеты для каждого конкретного помещения производились с учетом мощности. Использовались таблицы, в которых в зависимости от типа комнаты высчитывалась суммарная мощность ламп. Этот метод является некорректным, так мощность – это единица расчета энергии, а не светового потока. Связь этих двух величин есть, но она не подчиняется строгому соотношению, подходящему для всех осветительных приборов. Такой способ подходил только для лампочек накаливания. Люминесцентные, светодиодные и другие приборы потребляют другое количество электроэнергии и дают другой уровень яркости.

Выбирать источники света стоит по световому потоку и освещенности. Эти величины связаны друг с другом. Световой поток 1 Лм на площадь, равную 1 кв.м., создает освещенность 1 лк. Для каждой комнаты есть своя норма.

Нормы освещенности

Санитарные нормы, прописанные в официальных документах СНиП и СанПиН, требуют следующего уровня освещенности для жилых помещений:

  • жилые комнаты 150 лк;
  • детская 200 лк;
  • кабинеты, библиотеки 300 лк;
  • комната для выполнения точных чертежных работ 500 лк;
  • кухня 150 лк;
  • ванная, санузел 50 лк;
  • сауна, баня 100 лк;
  • коридор 50 лк;
  • лестничная площадка 20 лк;
  • гардеробная 75 лк%
  • крыльцо 6 лк;
  • площадка рядом с запасным входом 4 лк;
  • дорожка у входа в дом на протяжении 4 метров 4 лк.

Правильное освещение производственного помещения

По видам производственное освещение помещения (как и любого другого) делится на естественное и искусственное.

Популярные статьи  Строительные леса своими руками: делаем из дерева и металла, изучив чертежи и инструкции

Естественный свет – наиболее ценен: человеческий глаз максимально к нему приспособлен. Он поступает внутрь здания через окна и прочие прозрачные строительные конструкции (например, аэрационные фонари).

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора
Естественное освещение

Виды искусственного освещения:

  • общим;
  • местным;
  • комбинированным.

Местное освещение само по себе не используется, его применяют только в комбинации с общим. Подходящий для этого осветительный прибор может быть переносным или стационарным. Световое пятно от него не освещает даже прилегающие к нему площади.

Комбинированный метод освещенности здания

Комбинированное – требуется при выполнении рабочим высокоточных операций, не допускающих возникновения резких теней от каких-либо предметов.

Типы светильников и расчет освещения помещения: калькуляторы и критерии выбора
Только комбинированное освещение может обеспечить соблюдение норм БЖД на предприятии

Общее – организуется в цехах с однотипными работами (например, в литейных). Встречаются случаи, когда комбинированное освещение просто нет возможности организовать.

Для максимальной экономичности, можно осветить технические или уличные территории приборами с датчиками движения для включения света.

Методы расчета наружного освещения

Сегодня на практике используется три метода светотехнического расчета наружного освещения:

·Точечный – суть метода заключается в вычислении показателей для каждого устанавливаемого источника света. Его преимущество – в возможности рассчитать неравномерный свет. А его главный недостаток – в трудоемкости. Этот ручной способ требует особого внимания и педантичности проектировщика.

·С коэффициентом светового потока – еще более трудоемкий метод, берущий во внимание отражаемость предметов, распределение излучения, использование светового потока. Чаще используется для проектирования внутреннего света

·Метод удельных мощностей – наиболее популярный среди ручных способов благодаря своей простоте (относительно предыдущих двух вариантов). С его помощью можно найти требуемое количество осветительных приборов, базируясь на нормативных показателях и простых исходных данных.

В зависимости от поставленной задачи можно использовать различные формулы. Математические вычисления нужны не только для того, чтобы в итоге соблюсти нормы освещенности, но и использовать необходимое число осветительных приборов. Ведь каждый лишний элемент – это не только затраты на его покупку, но и издержки на установку и обслуживание.

Пример светотехнического расчета наружного освещения территории детской площадки у дома

Допустим, вы планируете переезд в таунхаус, где есть свободных 150 квадратных метров для игровой площадки, осталось только ее оборудовать и установить определенное количество фонарей. Но какое?

Рассчитаем по формуле:

L = E*S*N*K / (F*X), где

L – искомое количество осветительных приборов.

E – освещенность (лк). Сразу подсмотрим в СНиП и возьмем число 10.

S – площадь, которая по условию равна 150 м.кв.

N – коэффициент неравномерной освещенности. По сути, это отношение максимальной освещенности к минимальной. Для разных типов ламп установлены его различные значения: 1,15 для ламп накаливания, 1,1 – люминесцентных, 1 – зачастую используют для светодиодных.

K – еще один полезный коэффициент, помогающей учесть уменьшение яркости лампы из-за загрязнения, запыления или затертости стекла при длительной эксплуатации. Значение зависит от многих факторов, начиная от типа ламп и заканчивая степенью запыленности пространства. Предположим, что таунхаус находится в чистом районе, тогда K будет равен: 1,5 для ламп накаливая, 1,4 для газоразрядных, 1 для светодиодных. Значение этого коэффициента – еще один повод выбрать светодиодный вариант. Ведь итоговое количество будет меньшим, а значит и затраты на установку тоже ниже. Хорошим вариантом станут светильники для улиц Ziverd.

F – световой поток одного светильника. Это числовое выражение количества излучаемого света, измеряется в Люменах (лм). Обычно указывается в технической документации к прибору. Если не можете найти это значение, можно умножить мощность лампы на коэффициент светимости. В нашем случае показатель указан производителем и равен 3735 лм.

X – коэффициент, который определяется, исходя из отражающей способности объектов и строений на территории обустраиваемой площадки. Для его поиска можем обратиться все к тому же СНиПу. Предположим, что равномерности распределения света будет мешать лишь фасад дома, оформленный розовым силикатным кирпичом. В таком случае на место «X» подставим 0,3.

Данные известны, переходим к расчету освещения уличным светильником детской площадки:

L = 10*150*1*1 / (3735*0,3) = 1,34.

Таким образом, можно установить один светильник указанной мощности, либо два меньшей мощности.

Расчет необходимой мощности осветительной установки

Еще одним способом вычисления при организации освещения является метод удельной мощности. Он основан на отношении мощности, определенной для помещения, и площади комнаты. Производится по формуле: руд = (Рл*n)/S и вычисляется в Вт/кВ м. При этом Рл – мощность светильника (Вт), n – общее количество ламп.

Расчет выглядит следующим образом:

Примем, что высота помещения 3,2 м, количество ламп 20, их тип – люминесцентные (по 18 Вт). Норма освещенности – 300 лк, площадь – 30 кв м.

Тогда в нашем помещении руд = (18*20)/30=12 Вт/кВ м. Такой уровень мощности подходит для мастерской.

Нормы освещения

Чтобы высчитать оптимальную мощность и нужное количество ламп, важно разобраться в принятых нормативах комфортного потока света. От этого зависят психологическое и физическое самочувствие человека, его работоспособность, эстетика интерьера

Учитывайте, что восприятие яркости зависит от цветовой гаммы, в которую окрашен световой поток

Специалисты рекомендуют оттенки, наиболее приближенные к дневному освещению. Для выполнения точных операций, например, чертежей или шитья, стоит выбирать более белые цвета

Учитывайте, что восприятие яркости зависит от цветовой гаммы, в которую окрашен световой поток. Специалисты рекомендуют оттенки, наиболее приближенные к дневному освещению. Для выполнения точных операций, например, чертежей или шитья, стоит выбирать более белые цвета.

При создании комфортной домашней атмосферы не обойтись без ламп теплого оттенка. Для домашних и офисных помещений не рекомендуется выбирать пестрые экстравагантные варианты: голубой, оранжевый, зеленый.

Создать точный светотехнический проект под силу только специалисту, но, ориентируясь на существующие нормы, можно подобрать достаточно комфортное сочетание ламп. Значения указываются в Вт на квадратный метр:

  • спокойный приглушенный уровень (спальня) 1,5-2;
  • средний уровень яркости (детская, санузел, коридор, кабинет, кухня) 2-3;
  • наиболее высокий уровень мощности (гостиная, офисные и административные помещения) 2,5-3,5.

Эти параметры можно использовать как ориентир, они могут быть изменены в соответствии с вашими предпочтениями. Кроме того, имеются ввиду лампочки центрального потолочного прибора при высоте потолков не более 3 метров. Немного больше светодиодных ламп небольшой мощности понадобится для локальных светильников.

При активном применении зональных приборов допустимо использование верхних светодиодных ламп меньшей мощности. Если высота потолков больше 3 метров, указанные нормы яркости источников следует умножить как минимум в 1,5 раза. Для кабинета, детской и кухни желательно установить светильники (бра, настольные, встроенные или подвесные), где лампа будет выступать как дополнительный свет.

Благодаря тому, что диодная лампа имеет не только больше мощности, но и оборудована матовой колбой, равномерно рассеивает лучи, поэтому подходит для использования с любыми типами плафонов. Поскольку потребление электричества становится меньше, позволительно немного завысить показатели светодиодных ламп, чтобы обеспечить гарантированно комфортную атмосферу. Как и в случае с высокими потолками, характеристики светодиодной продукции стоит увеличить для интерьеров, оформленных в темных тонах.

Подыскивая лампочку, всегда следите за совпадением цоколя конкретного электроприбора и приобретаемого изделия. Используя эти простые правила, вы сможете обеспечить комфортную атмосферу дома или рабочего места.

Нормируемые показатели искусственного освещения помещений жилых зданий

В данном пункте справочно приведем данные из СанПиН 2.2.1/2.1.1.1278–03, а также рассмотрим группировку ламп освещения по мощности и типу.

Нормы искусственного освещения:

Помещения Освещенность рабочих поверхностей, Лк
1) Жилые комнаты, гостиные, спальни 150
2) Жилые комнаты общежитий 150
3) Кухни, кухни-столовые 150
4) Детские 200
5) Кабинеты, библиотеки 300
6) Внутриквартирные коридоры, холлы 50
7) Кладовые, подсобные 30
8) Гардеробные 75
9) Сауна, раздевалки 100
10) Бассейн 100
11) Тренажерный зал 150
12) Биллиардная 300
13) Ванные комнаты, уборные, санузлы, душевые 50
14) Помещение консьержа 150
15) Лестницы 20
16) Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы 20
17) Колясочные, велосипедные 20
18) Тепловые пункты, насосные, электро-щитовые, машинные помещения лифтов, венткамеры 20
19) Основные проходы технических этажей, подполий, подвалов, чердаков 20
20) Шахты лифтов 5
Популярные статьи  Убрать дефекты с обоев без переклейки: 7 простых способов, о которых знают не все

Значения светового потока ламп разной мощности и типа:

Световой поток, Лм Лампа накаливания, Вт Галогеновая лампа, Вт Люминесцентная лампа, Вт Светодиодная лампа, Вт
400 40 29 10 — 13 4 — 5
750 60 43 15 — 16 6 — 9
900 75 53 18 — 20 10 — 12
1200 100 72 23 — 30 13 — 15
1800 150 150 40 — 50 18 — 20

Подведем краткий итог. Выбрав простой способ расчета освещения по нормам освещенности, для определения нужного количества ламп вам достаточно использовать представленные табличные данные и формулу освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно требуемое количество ламп для помещений с высотой потолков от 2,5 до 2,7 метров = (освещенность по норме, Лк × площадь помещения, м²) ⁄ световой поток одной лампы, Лм.

Как рассчитать освещение точно и правильно

Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:

  1. Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
  2. Коэффициент использования светового потока именно в этом помещении.
  3. Тип светильника (светильников).

Выяснение норм освещенности

С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

Приведем основные из них:

Нормы искусственного освещения в жилых и общественных помещениях

Тип помещения Норма освещенности, лк
Жилые (гостиная, спальня, кухня, столовая) 150
Кабинет, библиотека 300
Детская 200
Коридоры, холлы 50
Кладовые, подсобные 30
Санузел 50
Лестницы 20
Комнаты для чертежных работ 500
Помещения для работы с ПК 400
Конференц-залы 200
Классные комнаты, аудитории 300
Торговые залы супермаркетов 500

Расчет коэффициента использования

Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).

Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:

Где:

  • i – индекс помещения;
  • S – площадь помещения в м2;
  • А – длина помещения в м;
  • В – ширина помещения в м;
  • h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.

Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:

  • белая поверхность – 70%;
  • светлая – 50%;
  • серая – 30%;
  • темная – 10%.

Тип светильников обычно выбирают из стандартного списка:

Категория Внешний вид светильника Описание
1 Размещены на поверхности потолка. Основное направление света – вниз.
2 Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз.
3 Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона.
4 С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности.
5   С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области.

Осталось полученные данные подставить в таблицу и найти коэффициент использования.

Светильники категории 1

Светильники категории 2

Светильники категории 3

Светильники категории 4

Светильники категории 5

Расчет необходимого светового потока

Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:

Где:

  • E – необходимая освещенность, лк;
  • S – площадь помещения, м2;
  • n – коэффициент использования;
  • F – необходимый световой поток, лм.

Нормы освещенности для помещений различного назначения

Уровень освещенности указывается в люксах (Лк). Это световой поток мощностью 1 люмен (Лм), приходящийся на 1 м² помещения. Люмен — параметр, воспринимающийся глазами человека, меняется в зависимости от освещаемой площади. Если направить 100 Лм на 1 м², то освещенность составит 100 Лк. Если эти же лучи спроецировать на 10 м², показатель освещенности будет только 10 Лк.

Нормы освежения жилых помещений.

В зависимости от назначения комнат, проводимых работ к уровню освещенности предъявляются свои требования. Существуют нормативы СНиП, касающиеся разных видов помещений. Согласно им, требуемая освещенность составляет (в Лк):

  • для коридора, ванной, туалета, кладовой — 50;
  • в гардеробе — 75;
  • для лестницы многоэтажного дома, сауны — 100;
  • на кухне, в спальне, гостиной — 150;
  • для детских комнат — 200;
  • в библиотеках, кабинетах, офисе с ПК — 300;
  • в помещениях для чертежных работ, сборки мелких деталей — 500.

Ориентируясь при выборе на люксы светодиодного светильника, не забывают, что это показатель освещенности для 1 м². Если вкрутить в спальне площадью 10 м² лампочку 150 Лк, этого будет недостаточно: требуется 1500 Лк.

Чем дальше расположены лампочки от объекта, тем хуже он освещается. Поэтому применяется коэффициент поправки для потолка высотой более 2,7 м. Он составляет в зависимости от уровня подъема потолков:

  • до 3 м — 1,2;
  • в пределах 3,0-3,5 м — 1,5;
  • от 3,5 м до 4,5 м — 2.

Прослеживается прямая зависимость: потребность в свете возрастает с увеличением высоты потолка.

С чего начать расчет наружного освещения улицы?

Комфорт и безопасность – понятия хоть и относительные, но имеют определенные показатели. Не стоит гадать, какой уровень освещенности потребуется для улицы. Достаточно обратиться к нормативным документам.

Согласно ГОСТ Р 55706-2013 объекты улично-дорожной сети делятся на классы, каждый из которых требует определенную яркость искусственного света. Показатель измеряется в канделах на квадратный метр (кд/м.кв). Кандел является единицей силы света.

Например:

·Класс А (1,2-2,0 кд/м.кв) включает дороги с интенсивным движением транспорта (магистрали, федеральные трассы).

·Класс Б (1-1,2) объединяет пути городского и районного предназначения.

·Класс В (0,4-0,8) состоит из дорог в жилой застройке в центре города и за его пределами, а также промышленных зонах.

·Класс П (0,1-0,3) включает пешеходные улицы, аллеи, тротуары, площади перед зданиями общественного пользования.

Найти в данном ГОСТе можно и информацию относительно средней освещенности объектов, измеряемой в Люксах (лк).

Значения для наиболее востребованных объектов:

·Площадь перед входом в развлекательное здание – 20,

·Пешеходные улицы и детские площадки – 10,

·Вход в парк или на стадион – 6,

·Тротуары – 4,

·Центральные и второстепенные аллеи парков – 2.

Еще один документ, который поможет рассчитать уличное освещение – это СНиП 23-05-95. Здесь указаны значения горизонтальной освещенности (лк) многих объектов городской инфраструктуры:

·Мостики для пешеходов – 10,

·Спортивные площадки – 10,

·Подходы к различным площадкам – 4,

·Площадь торгового центра – 4.

СНиП 23-05-95 также полезен для расчета наружной освещенности фасадов и витрин с учетом требований к яркости фасада и степенью отражения в зависимости от материала отделки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
