Схема естественной вентиляции

Важно правильно выбрать местоположение каналов для притока воздуха. Это зависит от конфигурации парилки – находится ли печь с топочной камерной в ней, как установлены лавки и лежанки

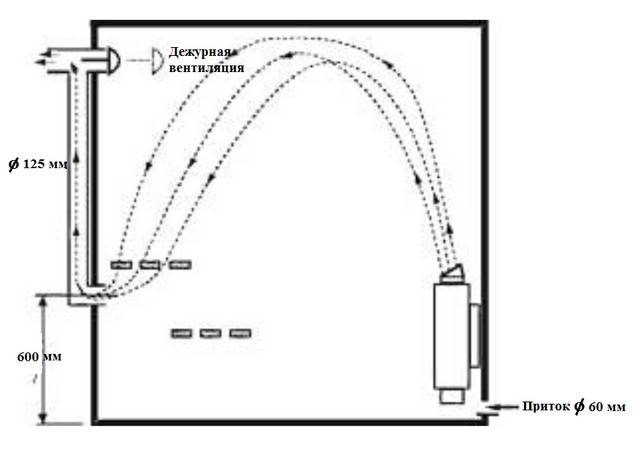

Для предварительного проектирования можно использовать общую схему.

Основные правила обустройства вентиляции парилки:

  • Канал от входной двери. Это может быть вырез в двери с регулировочной заслонкой.
  • Два выходных патрубка на стене, в верхне и нижней части, напротив каменки.
  • Под полом, в районе расположения печи. Это необходимо для отвода угарных газов.

О том, как обустроить вентиляцию в сауне своими руками, читайте здесь.

Важно, чтобы на пути воздушных масс не было больших препятствий. Количество поворотов в трубопроводе минимально

Они сказываются на скорости движения. Также рекомендуется предусмотреть систему контроля объема воздуха. Для этого можно использовать решетки с функцией регулировки положения шторок.

Выходные трубы проходят через межэтажное перекрытие на кровлю. Высота над крышей — от 40 см. Обязательна установка защитных дефлекторов, чтобы предотвратить попадание в систему влаги, снега, мусора.

Правила расположения вентиляционных отверстий

Начнем с того, что вытяжка не должна располагаться слишком высоко, равно как и, собственно, приточное вентиляционное отверстие. Ввиду того, что нагретый воздух всегда скапливается сверху, необходимости в слишком быстрой их замене попросту нет. Если приточные отдушины будут располагаться снизу, тепло внутри сохранится, однако потребуется устройство для организации принудительного вентилирования. Также в нижней части двери можно оборудовать щелевую решетку либо же, как вариант, оставить зазор между ней и полом.

Помимо того, дымоходная труба тоже будет обеспечивать смену воздушных потоков. Здесь будет иметь место улучшенное проветривание. Если открыть заслонку печи, воздушные массы будут попадать в дымоходную трубу, благодаря чему и улучшится проветривание. Также до того, как приступать к обустройству вентиляционной системы, вы должны учесть, что конкретная температура воздуха зависит от высоты, на которой он находится. Снизу он более прохладный, на полках (если говорить о парилке) приятный, а под потолком – горячий.

Чтобы распределение воздуха происходило максимально равномерно, вытяжка зачастую оборудуется в противоположной отопительному прибору стене или, как вариант, в диагональной. Приточная же отдушина обустраивается снизу, около печи. Если вентиляция будет сделана правильно, то будет обеспечивать еще и достаточно быстрое осушение стен.

Общие правила и нюансы при планировании вентиляции в бане

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеПри установке мощного вентилятора помещение нужно будет постоянно протапливать

При планировании вентиляции в бане необходимо определиться с местом расположения отверстий. Чем они больше, тем быстрее баня будет проветриваться. Приток и вытяжку в бане оборудуют регулирующими заслонками. В закрытом состоянии они должны обеспечивать герметичность.

Разность диаметров приточного и выходного отверстий на работу вентиляции не влияет. Если выходное отверстие пропускает 1 м³ теплого воздуха в час, ровно столько же в помещение затянет холодного воздуха, только скорость потока при более узком входном отверстии будет выше. Эффект обратной тяги возникает, если со стороны расположения вытяжного отверстия в стену дует ветер либо закрыто входное отверстие.

Планируя принудительную вентиляцию в парилке, необходимо точно рассчитать производительность вентилятора. Если он окажется слишком мощным, воздухообмен будет чересчур интенсивным. Чтобы вычислить производительность, нужно найти объем помещения, умножив площадь на высоту потолков, и умножить полученное значение на рекомендуемую кратность воздухообмена. Для бань этот показатель равен пяти.

Топка в смежном помещении

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеПечь с выносной топкой позволяет прогревать всю площадь бани

Топку выносят в смежное с парилкой помещение – предбанник или комнату отдыха. Такое размещение имеет свои преимущества:

  • В комнате отдыха можно устроить подобие камина, закрыв топку вместо дверцы жаростойким стеклом.
  • Топка обогревает не только парную, но и смежное помещение.
  • В комнате отдыха или предбаннике удобно выделить место для хранения дров.
  • В парилке не скапливается грязь и мусор.

Устройство отопления и вентиляции при этом имеет некоторые особенности. Топку с печью соединяют при помощи топочного тоннеля. Его прокладывают через проем в стене, выполняя тщательную теплоизоляцию базальтовой ватой.

Приточное отверстие делают ближе к полу, располагая конец воздуховода внизу топки, на расстоянии нескольких сантиметров от металлического листа, защищающего пол от возгорания. Приточная вентиляция в парной будет работать за счет вентиляционных каналов печи и приточного воздуховода. Вытяжное отверстие лучше всего разместить на противоположной стене, на расстоянии 30 см от потолка. Рекомендуется сделать еще одно отверстие под полками. Оба отверстия нужно соединить вертикальным воздуховодом. Нижнюю вытяжку приоткрывают, когда принимают процедуры в парилке, верхняя в этот момент закрыта. Именно такая система позволит сберечь тепло и в то же время обеспечить вентиляцию.

Топка внутри парилки

Если топка располагается внутри парилки, принцип остается тем же, но изменяется схема приточной вентиляции. Необходимо обустроить канал притока, чтобы поддерживать процесс горения. Управление вентиляционной системой выполняется с помощью двух расположенных друг над другом дверец. Сначала открывают нижнюю, холодный воздух при этом не поступает. Когда печь прогрета, верхнюю дверцу приоткрывают. Воздух в парной будет циркулировать через дверцы, постепенно нагреваясь все больше и больше. Когда температура в парной станет приемлемой, нижнюю дверцу закрывают, а верхнюю оставляют открытой. После полного прогрева закрывают обе дверцы.

Система банной вентиляции изнутри

Вентилирование в бане происходит в соответствии со всеми известными законами физики. Чертеж всей конструкции довольно простой и будет понятным даже новичкам в строительной сфере. Поэтому вентиляция в бане будет отлично работать, если вы будете знать, как сделать правильно своими руками все ее элементы. Чтобы циркуляция воздушной массы была постоянной, то требуется устанавливать два вида отверстий.

  1. Вытяжных. Такие отверстия выносят воздух, который слишком перегретый и увлажненный на улицу. Также через них выходит опасный угарный газ, который образуется во время процессов горения в печке. Их расположение будет приблизительно напротив приточных отверстий, но высоко под потолком. Такое размещение позволяет обеспечивать постоянный обмен воздуха внутри бани.
  2. Приточных. Через них приходит свежая воздушная масса в баню. Если система вентилирования правильно спроектирована, то такие отверстия будут располагаться как можно ниже и недалеко от печки. Таким образом, воздух, который приходит в помещение, будет быстро нагреваться, и в помещении будет поддерживаться жара.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

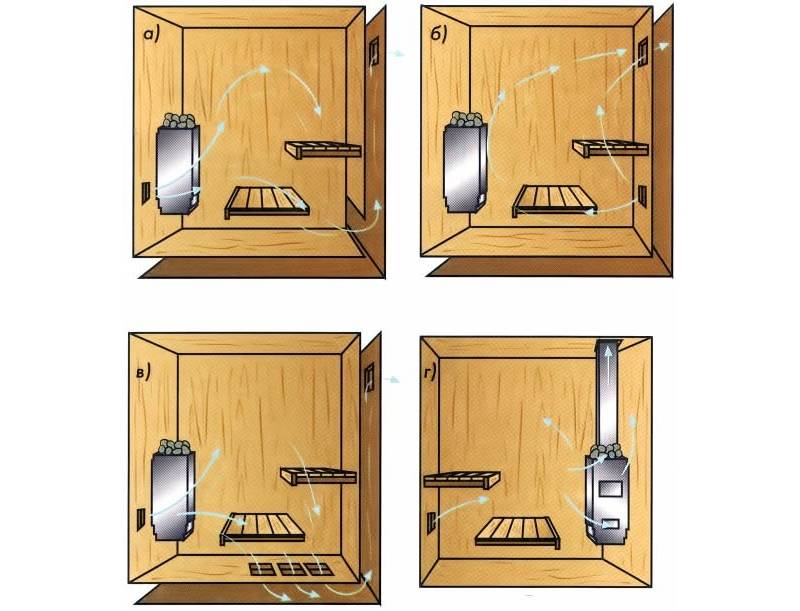

Схема движения воздуха в помещении бани

Локализировать оба вида отверстий при самостоятельном оформлении вентилирования не так трудно. Но проблема заключается в том, чтобы сохранить два главных процесса:

  • поддерживать высокие показатели тепла;
  • эффективно убирать с бани угарный газ и использованную воздушную массу.

Помимо этого, следует внимательно следить за тем, чтобы во всех отдельных комнатах бани была оптимальная температура (предбанник, моечная, зона отдыха, парилка). Это необходимо для того, чтобы не только комфортно проводить время, но и отвечать санитарно-гигиеническим нормам для проведения банных процедур

Поэтому всем понятно, насколько важно быть внимательным при проведении всех работ по осуществлению монтажа системы вентиляции в бане. Это почти так же важно, как отделка веранды изнутри

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Как должен передвигаться воздух по помещению бани

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант
Описание
Естественный
Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков

Популярные статьи  Как сделать водяной пол с подогревом: расчет и схема укладки своими руками

С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный
Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке

Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический
Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен

Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования. Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров

Как это работает?

Качественная вентиляция в парном помещении состоит из проветривания и полной просушки всех функциональных зон, а также стен, полов, мансарды и всего подкровельного участка. Вытяжные отверстия на чердаке выполняют в виде небольших окон, а также аэраторов либо софитов – это во многом зависит от варианта кровли и материалов ее изготовления. Если строение утепляется, то дополнительно монтируют контробрешетку, которая позволяет добиться вентиляции между слоем термоизоляционного материала и прочими слоями кровельного пирога

Она же устанавливается для проветривания конструкций стен, что очень важно для предотвращения образования конденсата в бане

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеВентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

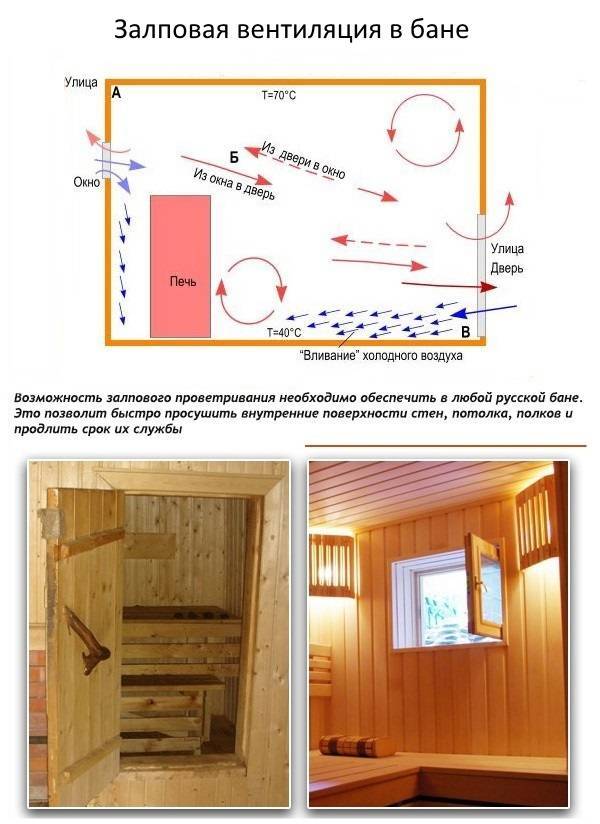

А вот для наилучшей просушки полов применяют систему залпового проветривания либо устраивают вентилируемый пол. Подобные варианты стоит предусмотреть еще на стадии планирования строительных работ. Для этого настилают черновой пол и заливают бетоном под углом, затем укладывают доски таким образом, чтобы между ними оставались небольшие зазоры, через которые и удаляется чрезмерная влага.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеВентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Опытные строители не советуют проводить сложные вентиляционные системы и рекомендуют отдать предпочтение самым простым и привычным методикам, которые могут подойти для каждого отдельного случая. Здесь на 100% верно утверждение о том, что чем проще – тем лучше, да и по своей стоимости такой вариант обойдется гораздо дешевле.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Принцип действия вентиляции базируется на законах физики. Как правило, в подобных помещениях вырезаются 2 окна: одно из них отвечает за поступление свежего уличного воздуха, а второе позволяет выйти перегретому и влажному наружу. От того, как расположены эти окошки по отношению друг к другу, и зависит во многом, в какую именно зону комплекса и с какой интенсивностью будет проникать воздух, нагретый от топки, поскольку он перемещается под воздействием холодных поступающих с улицы воздушных масс. Это объясняет тот факт, что в некоторых банях вместо единственного выходного отверстия вырезаются два, что обеспечивает возможность перенаправить тепловые потоки в желаемом направлении.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеВентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Очень важно произвести правильные расчеты окна с учетом размеров помещения. Если окошки будут слишком большими, то парная попросту не сможет прогреться до требуемой температуры и придется затрачивать большее количество электроэнергии

А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды

А если окошки окажутся слишком маленькими, то интенсивность движения потоков окажется сниженной и может произойти полное перенасыщение воздуха парами воды.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеВентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Размер и месторасположение вентиляционных окон в первую очередь влияет на попадание и равномерное перемешивание воздуха, а также его удаление из перегретого помещения. Что касается неравномерности распределения температур в различных участках парной, то полностью избежать этого явления не получится, но можно добиться того, чтобы эффект был незаметен посетителям парной и помывочной и не вызывал никакого дискомфорта.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить вниманиеВентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Принудительный тип вентиляции

В данном случае тоже уместна своеобразная классификация на подвиды:

комбинированный тип вентилирования. Предполагает установку специальных вентиляторов. Они работают слаженно и обеспечивают эффект вентиляции естественного типа;

Комбинированная вентиляция имитирует естественную

электронный тип вентилирования. При таком вентилировании предполагается использование специальных электронных систем, которые производят контроль за температурным режимом, уровнем влажности воздуха. Помимо этого, автоматика регулирует приток воздушного потока и осуществляет фильтрацию воздуха. Минусом такого типа является очень высокая стоимость оборудования. Это значительно повышает бюджет строительства.

Электросистема вентиляции русской бани

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

  • повороты: предназначены для изменения направления вентиляционного канала;
  • переходники: необходимы при соединении элементов трассы разного размера;
  • развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
  • муфты: соединительные и удерживающие элементы;
  • фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Популярные статьи  Бетонная стяжка пола своими руками: подробный процесс с фото

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Инструкция, как соорудить в русской бане вентилирование?

Во время сооружения бани необходимо помнить, что одним из главных условий является обустройство качественной и эффективной системы воздухообмена. Отсутствие вентиляции ведет к появлению в помещении сырости на полу и стенах, полки будут покрываться грибками и плесенью, что весьма опасно для здоровья, а древесина просто начнет гнить.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Вентиляция в бане, сделанная своими руками, пошаговое руководство самостоятельного обустройства:

  1. К месту, где будет располагаться вентиляционный ход, приложить к стене трубу, после чего обвести ее карандашом или маркером.
  2. По получившемуся кругу просверлить не меньше двух отверстий, диаметр которых будет больше чем ширина пилочки электролобзика.
  3. При помощи электролобзика вырезаем обшивку, делая отверстие для вентиляционной трубы.
  4. Деревянную часть обшивки необходимо удалить. При помощи монтажного ножа удаляем часть тепло- и пароизоляции. После чего аккуратно достаем утеплитель.
  5. Используя длинное сверло делаем сквозные отверстия, для того чтобы не промахнуться с местом проема с наружной стороны стены.
  6. Ориентируясь по сделанным отверстиям при помощи трубы, таким же образом, размечаем вырез для вентканала.
  7. Делаем отверстие под клапан и трубу с наружной стороны стены.
  8. Лишний утеплитель и пароизоляцию удаляем.
  9. Для клапана отрезаем кусок трубы. Края труб рекомендуется зашкурить.
  10. На переходник одеваем вентиляционный клапан, после чего вставляем в трубу.
  11. Замеряем толщину стену и, воспользовавшись ножовкой по металлу, отрезаем требуемый кусок трубы.
  12. Отрезок трубы с клапаном вставляем в образовавшийся канал.
  13. С внутренней стороны стены в трубу монтируется вентилятор, который фиксируется саморезами.
  14. Одевается декоративная решетка с сеткой.
  15. После того как вентилятор установлен, необходимо закрепить провод на стене, чтобы он не мешал и не болтался.
  16. С внешней стороны фиксируем клапан.
  17. По окончании работ на клапан одевается декоративная решетка с противомоскитной сеткой и монтаж можно считать оконченным.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Регулировка задвижки во время банных процедур

  • В начале топки и вытяжная, и приточная отдушины должны быть прикрыты.
  • При достижении температуры нужного уровня задвижкой нужно отрегулировать подходящий режим.
  • Для увеличения объема воздуха в процессе пребывания в парилке приточное отверстие нужно открыть.
  • Завершив процедуры, откройте обе створки для проветривания помещения и его просушивания.

Что касается оборудования вентиляции в моечном отделении, то там уместнее будет установить производственную решетку с вентилятором и электромотором. При этом мощность вытяжки лучше выбирать больше на 10%, чем требуется для габаритов помещения. Это позволит компенсировать приток воздуха из окон и щелей. А потому в моечной будет соблюдаться баланс.

Основные требования, важные моменты

Вентиляция необходима для того, чтобы решать несколько основных задач – в частности:

  • вывод отработанного воздуха из бани;
  • обеспечение подачи свежего воздуха.

Помимо того, благодаря дополнительной вентиляции парилка быстрее и качественнее просушивается. Вы должны рассмотреть особенности всех существующих на сегодняшний день систем вентиляции, чтобы получить предельно качественный и продуктивный обмен воздуха.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Также необходимо, чтобы температурный режим – важная составляющая любой бани – не был нарушен во время эксплуатации вентиляции. Обмен воздуха следует организовать так, чтобы температурные потоки в помещении распределялись без каких-либо нарушений. Охлажденный воздух должен располагаться только внизу, у пола. По мере поднятия к потолку температура воздуха также должна подниматься.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Вентиляция в бане своими руками

Организацию вентиляционной системы начинают осуществлять с этапа возведения фундамента. Поэтапное руководство включает следующие стадии:

  • При закладке фундамента на уровне цоколя здания делают продухи в бане. Диаметр отверстия обычно составляет 12 см, но в общем зависит не от объема здания, а от удаленности водоемов и других зданий.
  • Отверстия в ленточном фундаменте делают напротив друг друга. Если вокруг постройки много естественных преград для прохождения воздуха, отверстия делают со всех сторон.
  • Для просушивания полов в моечной или парной продух в фундаменте недостаточно. Обустраивают вентилируемый пол. Вода и осевший пар проходят через доски полового настила и собираются в вентиляционную трубу. Последняя оснащается дефлектором. Трубу выводят на крышу. Допускается монтаж на чердаке, но в сезон дождей такой вариант оказывается не эффективным.
  • Если вода из парной уходит прямо в грунт или дренажный слой, вентканал не устанавливают.
  • В предбаннике влажность и температура сохраняются на среднем уровне. Для вентиляции достаточно устроить вентиляционное окошко, поставить решетку и клапан. Также роль вытяжки играет дверь наружу, через которую легко впустить свежий воздух.
  • В моечной с окном форточка выполняет роль недостающего элемента вентиляции. Если окон нет, в помывочной бани делают отдушину, как и в парной. При необходимости здесь устанавливают вентилятор.
  • Если в банном комплексе есть чердак, он тоже оборудуется продухами. На этапе монтажа стропильной системы под навесом крыши обустраивают приточные отверстия, а на фронтонах и коньке – вытяжные. Площадь отверстий – не менее 1/500 от площади чердака.

Общие правила реализации любой вентиляционной схемы в бане

Стоит понимать, что есть определенные правила, которые нельзя нарушать, какой тип строения вы ни выбрали бы, следовательно, какого бы типа вентиляция у вас не была бы предусмотрена. То есть, обязательно ознакомьтесь с такими правилами, чтобы потом не переделывать все с самого начала, для обеспечения правильного и надежного движения воздуха в вашем строении.

Опытные специалисты, которые строят бани не один год подряд, говорят, что продухи в бане ни в коем разе не должны быть размещены на потолке, это неприемлемо. Если сделать именно так, то помещение будет прогреваться намного дольше, а тепло выветрится всего за несколько минут, как только отверстие будет открыто.

  • Стоит понимать, что вентиляционный клапан для бани можно установить под потолком, причем большую часть времени он должен быть закрыть задвижкой. Открывать его можно тогда, когда становится слишком жарко.
  • Еще на этапе строительства, стоит обязательно позаботится о качественном вентилировании полов, чтобы они не разрушились, и не сгнили всего за пяток лет, а прослужили минимум двадцать.
  • Стоит устроить несколько отверстий для вентиляции у самого уровня фундамента на противоположных стенах, для обеспечения качественной циркуляции воздуха. Для защиты от грызунов и других «гостей» эти продухи можно забрать решетками из металла.
  • При установке печи стоит подумать, чтобы сделать уровень чистового пола несколько выше уровня поддувала. Тогда не нужно будет волноваться, как сделать вытяжку в бане, оно будет работать именно в данном ключе. Особенно актуально это правило, если помещение всего одно, и не разделено на парную и предбанник.

Кроме всего прочего есть также вариант с со специальным вытяжным коробом, который обеспечивает упрощение всей системы. При выборе такого варианта нужно будет организовать приток свежего воздуха в аккурат под печкой, а выхлопное отверстие-короб, отделанный фольгой, устроить напротив двери, в потолке. Правда, с такого рода вытяжкой придется научиться управляться, нужно знать, когда открывать короб, а когда закрывать, и тому подобные нюансы.

Формула расчета и пример устройства вентиляции

На 1 м³ площади необходимо 24 см³ отводов. Сами трубы могут быть пластиковые и нержавеющие с диаметром 10 см. Отсюда площадь сечения равняется 78.5 см². Один короб предназначен для 3.27 м³ всего пространства. Так, если парная имеет размеры 2×2 м², как и потолка, требуется умножить эти значения, и получается 8 м³. Далее делим на 3.27 – это 2.45 (округляем до 3). Значит понадобится 3 короба с указанным диаметром на все помещение.

Как правильно сделать вентиляцию в бане зависит от габаритов здания, его расположения на участке, количества комнат, используемых материалов отделки, утеплителя и прочее. Выбирайте подходящую схему обустройства и рассчитывайте параметры индивидуально под свою постройку для достаточного воздухообмена в любое время года. Соблюдая простые рекомендации, вы сможете создать надежную вентиляцию бани своими руками с быстрым обогревом парной, отводом газа и высушиванием.

Более подробную информацию можно найти в видео:

На сайте banya-guru.ru есть много полезной информации для тех, кто решил начать строительство банного комплекса или облагораживает его.

Популярные статьи  Стол из эпоксидной смолы и дерева своими руками

Требования к вентиляции

Вентиляция парной русской бани, как и все остальные ее элементы, имеет ряд требований, которым нужно следовать и выполнять при организации. К ним относятся:

  1. приток и отток воздуха должны выполняться в одинаковом объеме. При этом процессы попадания свежего воздуха и выводы отработанных масс обязаны регулироваться и обладать прогнозируемым направлением;
  2. циркуляцию воздушных потоков следует направить от жилых помещений к санузлам;

  3. обязательно должна быть создана вытяжка, как снаружи, так и изнутри помещения. В первую очередь это касается естественной и принудительной вентиляции;
  4. механический воздухообмен обязан происходить через металлическую решетку. Она располагается на уровне 2м от почвы;
  5. используя газовый водонагреватель, следует позаботиться о вытяжке воздушных масс через отдельный канал;
  6. приток воздуха в парилку должен располагаться не выше 0,5 м, а также проходить под каменкой или в ней;
  7. вытяжное отверстие желательно размещать на противоположной от притока стене чуть ниже потолочного уровня;
  8. вытяжное отверстие обязано быть регулируемым. Это значит, что во время пропарки вы сами могли бы открыть задвижку, чтобы удалить отработанный воздух;
  9. большие парилки следует оборудовать смешанной системой циркулирования воздуха.

Вентиляция в парной русской бани должна соответствовать этим требованиям. В противном случае, вы гарантированно получите проблемы, связанные с температурой внутри парилки, недостаточным, или наоборот, чрезмерным притоком воздушных потоков.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание
Воздуховод для вентиляции

Популярные схемы оборудования вентилирования в бане

Независимо от типа бани или самой вентиляционной системы, ее задача состоит в одном – стабильность температурного режима, поддержание влажности на определенном уровне, обеспечение свежего воздуха в парилке и других комнатах бани. Сама баня и в первую очередь парилка подвержены чрезмерному влиянию влажности, воды и пара. Из-за этого такие помещения требуют периодического проветривания и просушивания. Это поможет уберечь постройку от появления грибков и плесени.

Но чтобы и проветривание, и просушка были максимально полезными и эффективными, требуется правильно и разумно организовать вентиляционную систему. Если все функционирует правильно и в полном объеме, то негативные последствия впитывания деревом влаги будут значительно уменьшены.

Вентиляция в бане своими руками: схемы и на какие моменты нужно обратить внимание

Главное для вентиляции сохранение температуры и влажности

Вентиляция фундамента, полов и вспомогательных помещений

Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.

Полы

Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.

В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.

Вспомогательные помещения

  • Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
  • Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
  • Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
  • Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
  • Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

  • Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
  • Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

  1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
  2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
  3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

  • дрель;
  • набор сверл для дрели;
  • коронки по дереву;
  • долото;
  • стамеска;
  • защитные клапаны и решетки;
  • герметик;
  • металлическая труба с сечением по размеру продуха;
  • решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения. Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки. В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки. Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости. Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

  • обернуть трубу минватой;
  • вставить элемент в продух;
  • зафиксировать положение монтажной пеной;
  • запенить гидроизоляцию между стеной и обшивкой;
  • закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
