Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

  • приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
  • возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
  • долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
  • надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
  • повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
  • шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
  • пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

  • необходимость использования грузоподъемного оборудования;
  • наличие пространства между панелями, которое необходимо герметизировать;
  • недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Перекрытия по балкам из металла

Главное преимущество металлических балок в сравнении с деревянными – это более длительный срок эксплуатации и высокая прочность. Кроме того, такие балки обладают меньшей толщиной, за счет чего проводится экономия пространства. Тем не менее, такие перекрытия строятся нечасто.

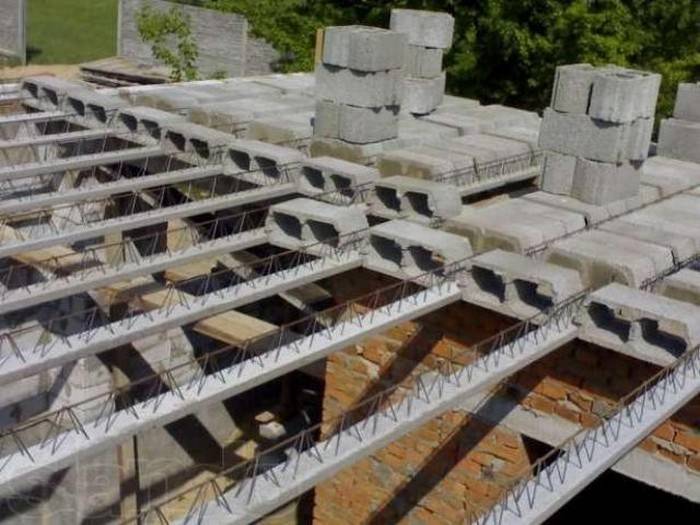

При заполнении проемов между балками применяются вставки из легкого бетона, а также:

  1. Деревянный накат;
  2. Деревянные щиты;
  3. Железобетонные плиты.
Популярные статьи  Как повесить шкаф на гипсокартонную стену — сравнение способов, пошаговые инструкции

Масса одного квадратного метра перекрытия нередко превышает 400 килограмм.

Другими преимуществами металлических балок стали:

  1. Возможность перекрытия больших пролетов (от 4 до 6 метров и даже больше);
  2. Негорючесть металлической балки, а также ее устойчивость к биологическим воздействиям.

Тем не менее, перекрытия по металлическим балкам имеют определенные недостатки:

  1. При условии высокой влажности на них образуются коррозионные налеты;
  2. Низкие теплоизоляционные и шумопоглощающие качества.

Для того, чтобы избавиться от второго недостатка, концы балок из металла обволакивают войлоком. Основным несущим элементом в перекрытиях является прокатный профиль:

  1. Швеллер;
  2. Двутавр;
  3. Уголки.

Между балками проводят укладку сборных пустотелых плит из железобетона. Их толщина составляет 9 см. на плиты наносят слой шлака и железобетонной стяжки толщиной от 8 до 10 см. Расход стали достаточно высокий и составляет от 25 до 30 килограмм на метр квадратный. Все зависит от марки стали, из которой изготовлены балки.

Основные этапы монтажа

Укладка начинается с расчета и закупки стройматериалов (в идеале – используются данные проекта). Подготавливаются опалубочные конструкции: щиты из толстой влагостойкой фанеры, металла или пластика, брусья и телескопические подпорки (1 шт/м2), оборудование для приготовления, подачи и уплотнения бетона, инструмент для загиба арматуры и специальные подставки. При необходимости по периметру несущих стен закладывается армопояс, такая потребность возникает при возведении перекрытий в доме из газобетона.

Основные этапы включают:

  • Сборку и установку опалубки.
  • Размещение армокаркаса.
  • Заливку монолитной плиты бетоном, уплотнение и выравнивание.
  • Влажностной уход за раствором, укрывание, демонтаж опалубки через 28 дней.

Жб перекрытия

1. Требования к опорам и щитам.

Монтаж подразумевает заливку бетона в герметичную горизонтальную опалубку, предпочтение отдается специальным сборно-разборным конструкциям. Щиты в принципе несложно сделать самому из фанеры толщиной не менее 20 мм (доски лучше не использовать из-за сложностей при подгонке). Обязательным условием является установка телескопических металлических стоек (при возведении перекрытия первого этажа дома они заменяются стационарными опорами). При их отсутствии допускается замена бревнами диаметром не менее 8 см, но следует быть готовыми к проблемам при подгонке уровня.

Для поддержки щитов укладывается ригель – продольный брус сечением не менее 10×10 см, при необходимости опалубка усиливается поперечными элементами (такая ситуация чаще всего возникает при работе с самоделками). Щиты укладывают без зазоров, края плотно упираются в стену. При монтаже вертикальных конструкций учитывается величина захода на несущие системы. Для исключения риска протекания дно застилается пленкой, герметичные заводские разновидности многократного использования смазываются для облегчения процесса снятия. Этап завершается проверкой уровня, отклонения недопустимы.

2. Что нужно учесть при армировании?

Усиление металлом – главное требование технологии. Предусматривается расстояние от края бетона до металла не менее 25 мм. Соединение стыков обвязывается проволокой с сечением 1,2-1,5 мм, сварка не допускается. Для развода сеток используются заранее подготовленные фиксаторы: из стали толщиной не менее 10 мм, с интервалом до 1 м, аналогичные элементы размещаются на торцах. Армирование монолитного железобетонного перекрытия завершается закладкой соединителей, обеспечивающих равномерное восприятие нагрузки на всю систему – через 40 см возле стен, через 70 от нее, с последующим шагом в 20.

Жб перекрытия

3. Нюансы бетонирования.

Главное требование технологии – непрерывность процесса, в идеале раствор заказывается на заводах и заливается с помощью соответствующего оборудования. Рекомендуемая толщина слоя бетона – 20 см, что в большинстве случаев совпадает с высотой самого перекрытия. Минимальная марка составляет М200, с целью усиления теплоизоляционных свойств и облегчения веса часть крупнофракционного высокопрочного наполнителя может заменяться керамзитом, но такой способ требует одобрения специалистами (проверки прочности).

Отверстия для подвода коммуникаций и вентиляционных каналов закладываются до начала заливки, сверление застывшей монолитной плиты относится к нарушениям. Этап завершается обязательным уплотнением бетона с помощью глубинных вибраторов. Правила ухода за поверхностью в целом стандартные, но обильно поливать конструкцию водой нельзя, в отличие от фундамента или вертикальных стен она смачивается более аккуратно.

Расценки

Стоимость заливки при обращении в профессиональные фирмы варьируется от 4000 до 9000 рублей/м3 (при условии использовании опалубки заказчика). Итоговая величина затрат зависит от выбранной схемы армирования, высоты расположения будущей плиты (от уровня грунта или от отметки предыдущей горизонтальной опоры) и ее толщины, способа размещения (на колонны или несущие стены), общего объема работ. В перечень услуг строительных фирм входит установка и демонтаж опалубочных конструкций, сборка армокаркаса согласно подготовленного заранее проекта (оплачивается отдельно), непрерывное бетонирование и уход за уложенной смесью: полив, укрывание, при необходимости – прогрев. Преимуществом обращения к профессионалам является обязательный контроль качества, проводимый по окончании набора прочности.

Жб перекрытия

Армирование оконных и дверных проемов

Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.

Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.

Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.

Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.

Препятствия на пути к идеалу

Наряду с массой достоинств железобетонные плиты несут на себе и бремя недостатков. Наиболее значимые из них:

Значительный вес.

Так, например, стандартная пустотелая бетонная плита перекрытия ПК 63-18-8 размером 6280х1790х220 весит 3400 кг. Монтаж такой плиты требует применение грузоподъемной техники, а это дополнительные трудности и финансовые затраты.

Популярные статьи  Что лучше использовать для гидроизоляции ванной комнаты под плитку?

Требуется предварительный расчет.

Еще на стадии проектирования строительства любого объекта, где планируется использование бетонных плит, требуются точные расчеты прочности их самих и нагрузок на фундамент. Дополнительным условием здесь может быть наличие пространства для доставки плит, их складирования, а также площадки для работы крана.

Каким должно быть перекрытие?

●     Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

●     Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

●     Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

●     Препятствующим распространению воздушного шума.

●     Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

●     Огнестойким в соответствии с противопожарными требованиями.

Как армировать плиту перекрытия и зачем это делать?

Однако все же существует стандартный список, который включает в себя следующие материалы:. Участок между плитами перекрытия заполняется бетоном, предварительно армируется.

Что касается количества материала, то оно зависит от того, какую площадь перекрытия необходимо сделать, а также от самого участка перекрытия.

Если говорить о частном доме, то в таких строениях он, как правило, не очень большой, поэтому справиться с работой самостоятельно не составит особого труда. Формирование участка между плитами не отличается от создания любого другого монолитного перекрытия.

Программа «Matt» предназначена для проектировщиков КЖ. Программа автоматически строит чертежи монолитных участков перекрытий. Чертежи рисуются в среде AutoCAD.

Расчет монолитного перекрытия

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

Схема монолитного армированного перекрытия: назначение элементов конструкции.

  1. Монолитное перекрытие имеет требуемую несущую способность.
  2. Количество и сортамент арматуры, толщина и марка бетонного перекрытия, которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
  3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
  4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Расчет нагрузки на плиту и ее параметров

На межэтажное перекрытие воздействует 2 вида нагрузок:

  1. Постоянные – нагрузки, создаваемые весом вышерасположенных строительных конструкций (стены, перегородки, «кровельный пирог»).
  2. Временные – нагрузки с ограниченной продолжительностью действия (например, от веса мебели, бытовой техники, снега на крыше в зимний период и т.д.).

Несущая способность монолитного перекрытия определяется его толщиной – так, для жилых зданий согласно СНиП нагрузка принимается равной 150 кг/м2 без учета веса самой железобетонной конструкции. К этому значению нужно добавить коэффициент запаса прочности, который равен 1,3. В результате получается 195 кг/м2 и толщина плиты принимается 200 мм.

Жб перекрытия

Фото 3. Создание армирующего каркаса

С технологической точки зрения применять стандартные значения неправильно, величину нагрузок на перекрытие нужно рассчитывать в каждом конкретном случае. Также на основании этих расчетов определяется сечение прутков для армирующего каркаса, который служит для демпфирования изгибающих моментов и усилий сжатия. Однако без профессиональных навыков самостоятельно рассчитать все нагрузки не получится, поэтому лучше обратиться к квалифицированным специалистам.

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

  • монолитная;
  • балочно-ригельная;
  • кессонная опалубка;
  • рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Популярные статьи  Как оформить дачный участок в собственность – пошаговая инструкция

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Жб перекрытия

Перед заливкой опалубки бетоном происходит установка продольных форм на основных щитах. После застывания они образуют ребристую поверхность. Через сколько можно проводить распалубливание? Если речь идет системе Skydome, то опалубку можно снимать через 4-5 дней, оставив опорные балки для опалубки  до полного застывания еще на 28 дней.

Щитовая или рамная опалубка перекрытий включает такие элементы: щиты и опоры. В качестве щита применяется профлист, сварной каркас из алюминия или стали. На нем закрепляется палуба из ламинированной фанеры 18 мм с влагостойкими свойствами, которую можно взять в аренду. Элементы конструкции соединяются двумя видами замков.

Применение опалубки для перекрытий на стройплощадке

Короткие замки используются для схватывания щитов между собой, длинные – для придания поверхности ровности. Через сколько можно снимать опалубку зависит от скорости затвердевания бетона. Стоит оставить подпорки с пролетом не менее, чем 3 метра. При достижении бетоном проектных свойств, можно начинать демонтаж опор от середины до краев перекрытия.

Несъемная опалубка для перекрытий

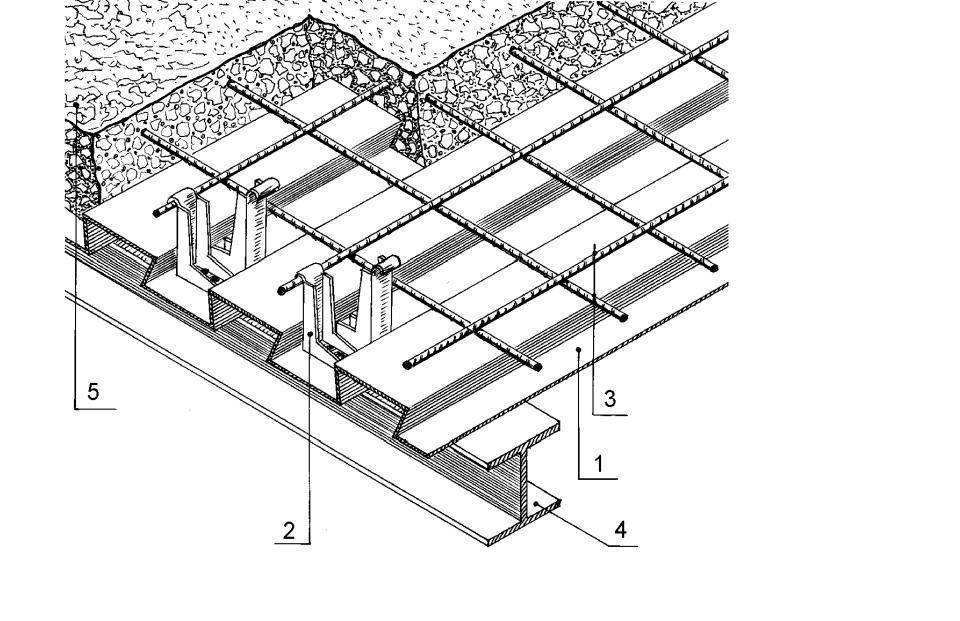

Чтобы произвести монтаж несъемной опалубки применяется несущий профлист. Он имеет маркировку «Н» и производится из стального листа толщиной мм. Дополнительные ребра жесткости позволили ему иметь оптимальные показатели несущей способности.

Высота его ребер находится в пределах 50-150 мм, а длина – от 1 до 12 м. Материал эффективен, если нужен быстрый монтаж перекрытия. На него укладывается арматура и заливается бетон. Отсутствие необходимости снимать профлист своими руками уменьшает трудозатраты и денежные расходы на ремонт потолка и закупку ламинированной фанеры.

Профлист имеет следующие преимущества:

  • длительный срок эксплуатации без потери товарного вида;
  • легкие вес, отсутствие давления на фундамент, в отличие от кессонных или балочных конструкций;
  • легкий монтаж, который можно осуществить своими руками;
  • профлист устойчив к коррозии;
  • устойчивость к снежным нагрузкам;
  • сравнительный расчет показывает его дешевизну.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

  • Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

    Рисунок 2. Разные типы многопустотных железобетонных изделий

  • Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

    Фото 3. Ребристые плиты

  • Сплошные или полнотелые – железобетонные изделия сплошного сечения.

    Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

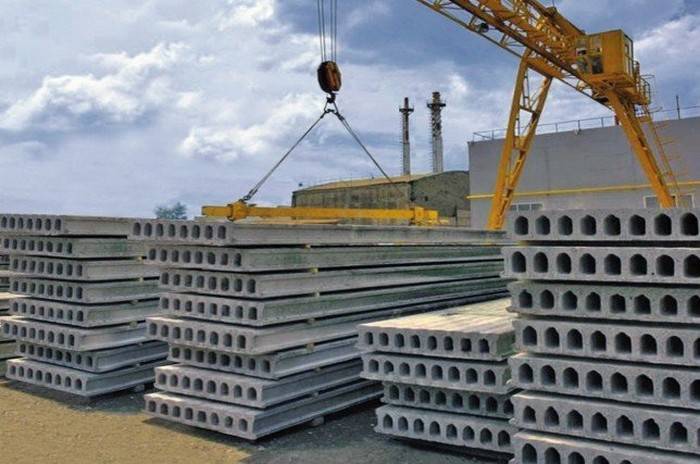

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

  • Стандартные – ПК и ПБ толщиной 220 мм.
  • Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Жб перекрытия

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

  • ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
  • ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

Жб перекрытия

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

  • Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

    Рисунок 7. Внешний вид ребристых изделий

  • Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.

    Рисунок 8. Внешний вид сплошных плит
