Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Содержание

Строительство банной печи своими руками

При выборе проекта будущей печи учитываются условия конкретного помещения — его площадь и качество теплоизоляции

Еще один значимый фактор, на который обращают внимание перед строительством — наличие условий для удобного проведения дымохода

Важно! Если парная создается для большой семьи и дружеских посиделок, целесообразно будет установить крупногабаритную кирпичную печь. Для небольшой парной на 1—3 человек достаточно компактного металлического устройства

Материалы

Строительство начинают с выбора материала. Для банной печи понадобится высокопрочный шамотный кирпич, отличающийся высокой огнестойкостью. Для кладки внешних стен подойдет полнотелый керамический кирпич.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Чтобы сделать кладочный раствор, смешивают глину с песком или используют готовые строительные смеси на основе термостойкого цемента.

Камни для каменки должны обладать высокой теплоемкостью, не трескаться при попадании холодной воды. Форма камней должна быть округлой, ровной. Хорошо подойдет отшлифованный речной булыжник.

Инструменты

Для работ понадобятся:

  • емкость для смешивания кладочного раствора;
  • лопата для перемешивания раствора;
  • мастерок для накладывания смеси;
  • молоток-кирка для раскалывания кирпича;
  • пила-ножовка, болгарка;
  • правило для удаления излишков раствора;
  • отвесы;
  • строительный уровень;
  • угольник.

Различные металлические элементы: заслонки, дверцы, а также петли к ним приобретаются в строительных магазинах.

Место для постройки

Стены бани чаще всего выполняются из дерева, поэтому важно соблюдать нормы пожарной безопасности. Стены и потолок в месте расположения печи обшивают негорючим материалом, само устройство должно находиться на расстоянии 25—30 см от стены

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Фото 3. По правилам пожарной безопасности деревянные стены и пол вокруг металлической печки закрыли кирпичной кладкой.

Если печь небольшая, целесообразно расположить ее по центру помещения для более качественной теплоотдачи.

Фундамент

В зависимости от размера будущей печи высчитывается площадь основания, далее выполняются работы:

  1. Вырывается котлован глубиной 50—60 см, на дно укладывается мокрый песок.
  2. Насыпается слой щебенки или битого кирпича толщиной не менее 10 см.
  3. Устанавливается опалубка.
  4. Устанавливается армированная сетка.
  5. Заливается бетонный раствор.
  6. Фундамент просушивают несколько дней, затем снимают опалубку.
  7. Поверх фундамента укладывается гидроизоляция из рубероида.

Фундамент должен подниматься над грунтом на 10—15 см.

Порядок кладки

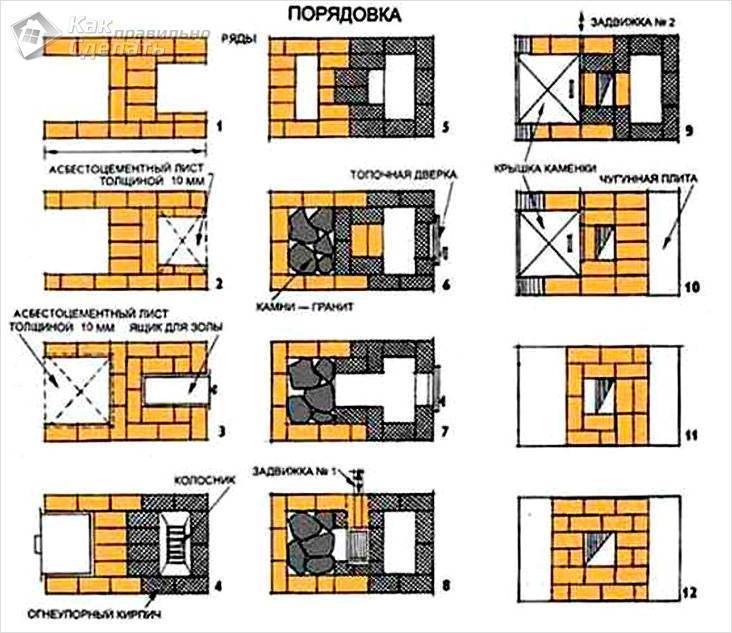

В соответствии с выбранной заранее порядовкой и чертежом выполняется кладка:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

  1. Без раствора выкладывается слой кирпича, перекрывающий все дно печи.
  2. Выкладываются стены основания, ровность рядов проверяется уровнем.
  3. Устанавливается зольник с дверцей и колосниковая решетка.
  4. Выкладывается топочная камера из шамотного кирпича.
  5. Устанавливается каменка с дверцей для выхода пара и котел для подогрева воды.
  6. Устанавливается дымоход и его теплоизоляция.

Самостоятельная кладка может вызвать проблемы у неопытного мастера, поэтому рекомендуется сначала выложить порядовку без раствора, а также подготовить и нарезать кирпич.

Возможные ошибки и сложности

При самостоятельной постройке часто допускаются ошибки:

  • использование неподходящего раствора приводит к растрескиванию швов при эксплуатации, к опасности отравления угарным газом;
  • неправильное расположение прибора может затруднить его использование, так как в непосредственной близости от печи температуры будут превышать комфортные значения;
  • неправильное устройство дымохода приводит к соприкосновению трубы с перекрытиями, что может вызвать пожар.

Чтобы избежать перечисленных ошибок, рекомендуется не изменять выбранный проект, порядовку банной печи.

Металлические

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Печи для бани из металла конструируются своими руками, гораздо чаще кирпичных, так как сам процесс гораздо легче и с ним способен, справиться даже начинающий специалист. Для изготовления необходимо иметь листовой металл, болгарку и опыт работы со сварочным аппаратом. За счет такого количества материалов, металлические конструкции стали популярны среди печников любителей.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии
чертёж

Отметим, что для изготовления подобного устройства подходит не каждый вид металла. Алюминий не подходит для таких целей, хоть с ним и легко работать. Ведь он даже в твердом состоянии, хорошо гнется, а если его разогреть, то он станет самостоятельно гнуться и деформироваться и в итоге после первой топки печь станет непригодной для дальнейшей эксплуатации.

Не подходит для изготовления и медь, хоть считается, что она прекрасно справляется со своей задачей и максимально отдает тепло. Стоимость такого материала высокая, а если еще и самостоятельно изготовлять конструкцию, то гораздо легче приобрести готовую модель, которая будет дешевле. Часто изготовляют печь для бани своими руками из металлической трубы.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Преимущества металлических печей:

  • безопасность использования, так как все продукты сгорания вытягиваются через дымоотвод;
  • во время растопки бани сырыми дровами, дым не проникает в помещение;
  • легкость изготовления установки из данного материала, и сравнительно небольшая стоимость;
  • длительный срок эксплуатации, но это достоинство полностью зависит от качества сварного шва и толщины металла.

Присутствуют и незначительные недостатки:

  • быстрое остывание, за счет чего, нужно постоянно подкидывать в топку топливо;
  • возможность возгорания близко стоящих предметов, так как стенки металлические и сильно нагреваются;
  • возможность использовать, только в банях небольшого размера.

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

  • красный полнотелый или облицовочный для внешних стенок изделия;
  • шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

  • отсутствие видимых сколов или маленьких трещин на поверхности;
  • прямые грани и ровные плоскости;
  • отсутствие слюдяной пленки на поверхности;
  • звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Популярные статьи  Как солить сало в домашних условиях - 8 пошаговых рецептов

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

  • замесить немного глиняного теста мягкой консистенции;
  • скатать шарик и бросить его на пол с высоты примерно 1,5 м;
  • жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Достоинства печи

Каждую модель отопительного устройства с закрытым типом каменки отличают следующие свойства:

  1. Исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится за пределами парной. Таким образом, вместо специфических запахов в этом помещении присутствует аромат травяных настоев и веника.
  2. Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в помещении.
  3. Если сравнивать два вида каменки с точки зрения безопасного использования, то большими преимуществами обладает устройство закрытого типа. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банных процедур.
  4. Поддержание температуры на заданном уровне в течение длительного времени даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.

Кладка

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Процесс кладки очень кропотливый и сложный. Здесь существует большое количество тонкостей и нюансов, понимание некоторых приходит только с опытом. Поэтому чтобы облегчить вам выполнение этой работы, в этом разделе размещены несколько видеоматериалов, в которых пошагово рассказывается и показывается как осуществить кладку ряд за рядом.

Для примера рассмотрим изготовление открытой небольшой печи-каменки. Размер такой печи составляет 102×62 см. Она способна обогреть парилку с баком, при этом сам бак располагаете отдельно. В нем используется интересная система подогрева воды – открытый сифон. Так, под небольшим углом в бак вваривается труба, которая на конце запаяна. Она должна находиться под открытым огнем в топке. Как только вода в трубе закипает она поднимается в бак, а на ее место поступает холодная.

Ниже на схеме приведен пример печи с открытой каменкой:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииСхема открытой каменки

А также схема порядовки топки открытой каменки:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииПорядовка топки

Ниже на схеме порядовка кладки кирпича печки:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииПорядовка кладки кирпича

Если вы хотите сделать закрытую печь-каменку, то учтите, что это гораздо сложнее реализовать. Имеется множество нюансов, которые необходимо учитывать при ее кладке. Описать весь технологический процесс довольно-таки сложно, поэтому предлагаем вам просмотреть ознакомительное видео. Особенность такой печи в том, что резервуар для камней выкладывается из шамотного кирпича:

Видео об изготовлении закрытой печи-каменки:

Стоит заметить, что по окончании кладки просушка должна составлять 10 дней. При этом недопустимы сквозняки. Только спустя это время можно произвести первую топку.

Рабочие характеристики, плюсы и минусы

Изделие имеет 3 конструктивные части (снизу вверх):

  1. Поддувало, камеру для загрузки топлива (дров, древесных брикетов).
  2. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
  3. Бак для нагрева воды.

Среди преимуществ металлических устройств:

  • пожаробезопасность;
  • длительный срок службы;
  • компактные размеры;
  • малый вес в сравнении с каменкой;
  • не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

Горячие. Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов

Помещение прогревается в ускоренном режиме При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться

Холодные Применяются в строениях, где нужно обеспечить постоянный обогрев

Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб. м помещения

Чем больше будет камней, тем проще вырабатывать пар

м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Раствор для кладки

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Для кладки шамотного кирпича используется раствор, приготовленный из шамотной огнеупорной глины белого цвета. Также можно приобрести уже готовый состав для кладки шамота. Класть всю печь на этот раствор нельзя. Почему? Этот раствор при температуре 700–800°С спекается в монолит. В наружной кладке таких температур нет. Поэтому спустя короткое время он растрескается и высыплется, что приведет к разрушению кладки.

Для наружной кладки используется раствор из кварцевого песка и глины в соотношении 1 (глина) : 5 (песка). Песок должен быть речного происхождения или карьерный. Речной песок несколько хуже, так как у него песчинки круглые, обкатные, а сам раствор будет иметь худшие характеристики. Поэтому предпочтение отдается карьерному песку. Песок просеивается через сетку с ячейками 2–2,5 мм. Это исключит попадание в раствор крупных частиц.

Что касается глины, то ее также можно добыть с карьера с глубины не меньше двух метров. Следует проверить качество глины. Для этого замочите 200 г глины на сутки в воде. После скатайте глину в «колобок» и поставьте сушить под навесом на открытом воздухе. Спустя 2 дня с высоты 170 см уроните на каменную плиту. Если «колобок» рассыпался на несколько крупных частей, то глина подходит.

Нужен ли фундамент?

Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент

Перерезать несущие балки и лаги для его возведения, стропила и балки перекрытия для вывода дымовой трубы нежелательно, поэтому место под печь лучше выбрать еще до начала строительства здания.Важно! Не следует привязывать такой фундамент к основному, так как из-за большой разности температур при нагревании коэффициент расширения будет слишком большим. Расстояние между основным и печным фундаментами должно быть не меньше полуметра

Фундамент для банной печи

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

  • цилиндрическим;
  • горизонтальным;
  • фигурным;
  • прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Монтаж трубы дымохода печи для бани.

Эта работа потребует выполнить несколько операций:

1. Для работы используют современные сэндвич-трубы. Они монтируются с помощью раструбных соединений. Основное достоинство – каждая деталь состоит из внутренней и наружной стальной трубы и внутреннего теплоизоляционного слоя. Первую трубу соединяют с патрубком дымохода, выходящим из печи. Детали закрепляют с помощью специальных хомутов.

2. Трубу выводят сквозь конструкцию крыши в подготовленное заранее отверстие, заводят специальный стакан или муфту с внутренним слоем теплоизоляции. Стакан должен плотно насаживаться на трубу.

Популярные статьи  Как быстро снять обои со стен?

3. Дымоход и стакан закрепляют с помощью специального хомута к деревянным стропилам на саморезы.

4. Сверху одевают защитную юбку, превышающую размер отверстия на 100-150 мм, поверхность крыши закрывают слоем теплоизоляции, затем накладывают покрытие и сверху монтируют юбку. Ее внутреннюю поверхность обрабатывают герметиком, плотно прижимают защиту к поверхности крыши и фиксируют саморезами, для герметичности места крепления под головки подложены резиновые прокладки.

5

Теперь важно предварительно проверить герметичность монтажа. Для этого выше места выхода трубы выливают несколько ведер воды и проверяют соединение внутри бани

Если есть дефекты, их снова обрабатывают герметиком, закрепляют и выполняют повторный пролив.

6. Труба дымохода должна выступать над коньком крыши на 1000 мм. Сверху ее закрывают специальным колпаком.

Виды каменок для бани

Кирпичная каменка в баню

  1. Кирпичная каменка мягко нагревает воздух в парной и долго сохраняет температуру.
  2. Каменка способна нагреть большое помещение — более 25 м2.
  3. Изделие отличается надежностью и долговечностью.
  • Печь занимает большую площадь, тяжелая, поэтому устанавливается на фундамент.
  • Чтобы нагреть помещение, требуется несколько часов.
  • После эксплуатации печь тяжело чистить.
  • Булыжники в каменке нагреваются до +900°, вместе с раскаленной печью они представляют реальную опасность для посетителей.

Металлическая каменка в бане

2

  1. Печь неравномерно прогревает помещение.
  2. Каменка быстро остывает и не способна долго поддерживать температуру.
  3. Относится к пожароопасным изделиям.

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Дымоход

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Печь-каменка отличается от ее аналогов тем, что для аккумуляции тепла используются натуральные природные камни. Первый сегмент трубы проходит именно через такой отсек с камнями. Также дымоход может проходить внутри емкости с водой для ее нагрева. Во всем остальном особых отличий сооружения дымохода нет. Собирать его можно из сэндвич-труб или из керамических блоков. Изготовленный дымоход в обязательном порядке утепляется.

Что касается нижней части дымохода, то она изготавливается из стали, вплоть до потолка. Необходимо установить шибер при прохождении трубы потолка.

Если применяется сэндвич-труба, то она имеет две стенки, между которым находится теплоизолирующий материал. Их можно устанавливать на участке от потолка и до грибка на кровле. Для утепления кирпичного дымохода используются базальтовые маты. Ими обматывается труба. Для фиксации матов применяется проволока. На дымоходе обязательно устанавливается зонтик или грибок. Это защитит дымоходную трубу от попадания в нее осадкой.

С другими тонкостями обустройства дымоходной трубы, вы сможете ознакомиться из видео:

Как построить в бане печь с открытым типом каменки

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Виды

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Популярные статьи  Что использовать для освещения участка?

Схема открытой печи-каменки из кирпича:

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

Полезные свойства пара

Невозможно представить настоящую русскую баню без пара. Пар расширяет поры кожи, выводит из организма вредные токсины. Кожа становится более эластичной и упругой.

Жар расширяет кровеносные сосуды, стимулируя обмен веществ. Мозг человека освобождается от психического и эмоционального напряжения, приводя весь организм в умиротворенное состояние.

Жар парной является прекрасным лекарством от болезни суставов. Не зря наши предки любили походы в баню, нещадно хлеща себя там вениками, а чтобы получить пар, потребуется каменка для бани. Разберемся, как выбрать каменку для бани или сделать ее своими руками. Чаще всего, используется традиционная дровяная печь, хотя может быть установлена и электрическая.

Другие возможные разновидности

Помимо печей-каменок актуальны:

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии
Печка-буржуйка

  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии
Образец чертежа печи из металла для самостоятельного изготовления

Обустройство фундамента

Чтобы печка могла прослужить как можно дольше, под нее нужно изготовить надежный фундамент. Если планируется возвести сооружение более 700 кг, то фундамент под баню и под печь должен быть разным, при этом им следует находиться на расстоянии. Также фундамент под каменку для бани из кирпича нужно возводить на глубине, которая располагается ниже уровня промерзания грунта.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииСледуем поэтапно производство фундамента

Алгоритм производства фундамента для каменки следующий:

  1. Выкапывается котлован до 700 мм в глубину, причем по периметру он должен быть примерно на треть больше, чтобы можно было поставить опалубку, а зазор засыпать песком.
  2. На дне делается песчаная подушка толщиной 150 мм, потом песок для уплотнения заливается водой. По мере впитывания влаги он осядет, и нужно будет его досыпать, чтобы требуемая толщина оставалась прежней.
  3. После полного впитывания воды поверх песка выкладывают каменный слой или слой битого кирпича, затем утрамбовывают. Если между камнями имеются зазоры, то их плотно заполняют песком с водой. Этот слой должен составлять до 250 мм.
  4. Если песок не оседает, можно выложить слой щебня, а затем утрамбовать.
  5. Изготавливается опалубка из досок толщиной в 40 мм, ее крепко закрепляют в яме и ставят арматурный каркас. Между ним и стенками опалубки должно оставаться расстояние в 50 мм.
  6. Следующий слой — это деревянный брус или стальная арматура, которые нужно утрамбовать. Верхний слой доводят до краев опалубки, а стяжка должна быть ровной. Залитый жидкий бетон оставляют на несколько дней.
  7. Когда слой отвердевает, опалубку снимают, а бетон сверху покрывают 2 слоями плавленого гудрона и засыпают пустоту между стенками грунтом и песком на основе бетона.

В этом видео вы узнаете, как класть печь для бани:

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

  • вертикальный;
  • горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
