Устройство стропильной системы четырехскатной крыши – варианты монтажа и правила возведения

Возведение четырёхскатной шатровой крыши

Исходим из того, что основание у беседки уже готово — фундамент надежно залит, а опорные столбы выставлены по уровню. В данном материале предлагается более эстетичный вариант шатровой крыши, нежели в классическом строительстве. По центру будет сделана небольшая башенка, которая подчеркнет уникальность сооружения (в строительстве её называют «тор»).

В первую очередь необходимо сделать по центру беседки деревянный квадрат, к которому в дальнейшем будут крепиться стропила. Данное основание устанавливается на опорные столбы, которые затем убираются.

Установка в центре конструкции деревянного квадрата

После фиксирования данного квадрата с помощью креплений для балок устанавливаем стропила. На рисунке ниже представлены стропила из бруса 150 на 50.

Крепление стропил на тор

После установки всех стропил рекомендуется возводить небольшую крышу на основание второго яруса. Она добавит эстетичности, а сооружение приобретет форму башенки. На рисунке ниже представлен процесс её установки. Она просто ставится сверху и крепится на саморезы.

Установка верхней башенки

Далее, опорные столбы для деревянного квадрата вытаскиваются, а вся крыша обшивается фанерой. Получается интересное дизайнерское решение, производящее положительный эффект.

Вид снаружи Вид изнутри

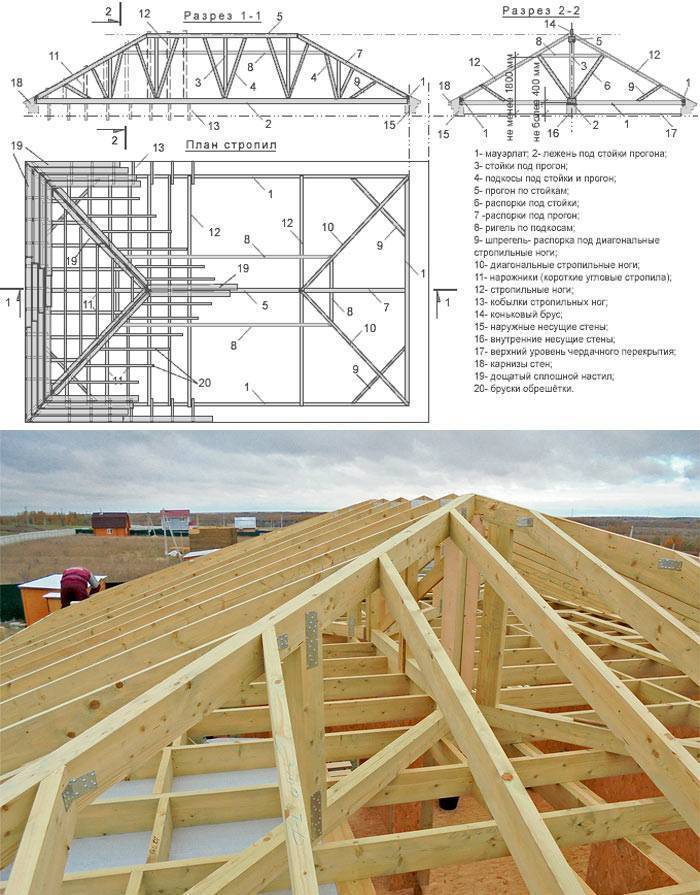

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Устройство стропильной системы четырехскатной крыши – варианты монтажа и правила возведения

Устройство стропильной системы четырехскатной крыши – варианты монтажа и правила возведения

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.

При уклоне менее 30º воздействие ветра отсутствует.

Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв

метр.

Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

  1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.
  2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
  3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
  4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
  5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
  6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
  7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
  8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
  9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

https://youtube.com/watch?v=wqluVOEP9Lw

Что еще почитать по теме?

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

Популярные статьи  Многощипцовая крыша стропильная система: основные принципы монтажа, схемы

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Сборка конькового участка четырехскатной крыши

Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.

Коньковый участок крыши выполняют так:

  • Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
  • Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
  • Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.

Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.

Популярные статьи  Как установить накопительный водонагреватель своими руками (бойлер)

В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

  1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
  2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
  3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
  4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

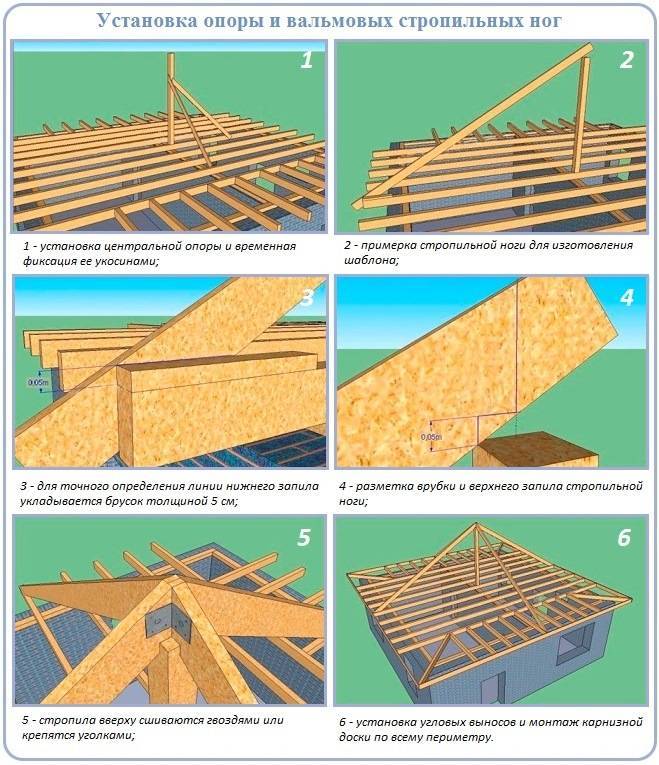

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Проектирование крыши

При разработке кровельной конструкции необходимо учитывать возможность ее противостояния большому количеству снега, сильным порывам ветра. Возводимая кровля должна быть достаточно устойчивой, чтобы можно было в течение нескольких лет обойтись без ремонта.

Длительность срока эксплуатации кровельного пирога в значительной мере определяется типом и качеством использованного в качестве кровельного покрытия материала. Однако проблемы могут касаться и других областей. Например, обрешетка может быть поражена гнилью.

В любом случае предварительный расчет при строительстве кровли необходим.

Другой тип четырехскатной кровли – шатровая. Она состоит из четырех равнобедренных треугольников, что дает возможность использовать значительно меньше строительного материала. На этапе расчетов определяют также угол наклона скатов. Данный показатель зависит от нескольких факторов и параметров и выбирается в зависимости от назначения помещения чердака. Величина угла может варьироваться в диапазоне 5–60 градусов.

При выборе угла наклона следует учитывать также климатические особенности региона. При наличии сильных ветров и небольшом количестве осадков рекомендуется устройство скатов под минимальным углом. Если для региона характерно большое количество дождя и снега, оптимальным выбором является угол наклона 45–60 градусов.

Есть определенные правила, руководствуясь которыми, можно правильно сориентироваться при выборе типа покрытия для кровель с различными углами наклона скатов.

Если величина угла колеблется в пределах от 8 до 18 градусов, то рекомендуется применять рулонные материалы или шиферные листы.

Величина от 14 до 60 градусов требует применения кровельной стали или асбестоцементных листов.

При угле наклона от 30 до 60 градусов подойдут различные типы черепицы или других штучных кровельных материалов. Выбирая угол наклона четырехскатной кровли, надо учитывать то обстоятельство, что крутая крыша требует расхода большего количества кровельного материала – следовательно, больших финансовых вложений.

Выбрав угол, надо приступать к расчету высоты конька. Для этого следует использовать тригонометрическое выражение для прямоугольных треугольников.

Затем можно приступать к составлению проекта. Его начинают с расчета системы стропил.

Определение сечения элементов конструкции производится в результате анализа величины потенциальных нагрузок, которые будут на них оказываться. При этом учитывают и интенсивность ветров, и максимально возможное количество снега, и наклон скатов.

Помимо этого следует учитывать стропильный шаг и объективно оценивать несущую способность стропильных брусьев. На стадии проектирования выбирают также тип конструкции. На данном этапе не только определяется, будут ли стропила наслонными или висячими, но также решается вопрос о необходимости использования дополнительных элементов.

Значительно сократить оказываемую на стропила нагрузку можно в результате использования раскосов. Применение затяжек придает конструкции дополнительную прочность и препятствует ее расшатыванию.

Порой пиломатериалы в пределах стандартных размеров не дают возможности достичь требуемого результата. В этом случае разрабатываются меры для изменения их размеров.

К примеру, можно увеличить длину стропила, балки соединять параллельно. Рекомендуется также использование наборных (склеенных) стропильных ног, которые отличаются повышенной прочностью по сравнению с обычными и с успехом применяются при создании достаточно сложных конструкций.

Для возведения четырехскатной кровли необходимо как точное проектирование, так и составление чертежа.

Рекомендации общего плана

При строительстве четырехскатной крыши надо соблюдать некоторые важные правила.

До начала работ необходимо определиться с выбором типа кровли.

Непременно надо сделать чертеж или проект проводимых работ.

Следует определить величину угла наклона кровли и тип системы стропил. Для построек небольших размеров подходят висячие стропила. Если постройка достаточно крупная и имеет центральные несущие стены, то предпочтение надо отдать наслонным стропилам.

Заранее нужно подсчитать количество необходимого материала: бруса, досок, метраж кровельного покрытия, различных видов крепежа. На качестве материала лучше не экономить, поскольку недостаточно прочные стропила со временем могут обрушиться.

По возможности основную часть конструкции лучше собирать на земле и только затем поднимать на высоту. Но сборку элементов можно производить и на месте.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

Популярные статьи  Ремонт ванной комнаты в хрущевке: фото инструкции с этапом работ

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
