Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Содержание

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Достоинства:

  • Заменяемая мембрана;
  • К держателю мембраны можно подключить реле давления или манометр;
  • Ресурс – 100 000 циклов заполнения и опустошения;
  • Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
  • Максимально допустимое давление 10 бар.

Недостатки:

Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

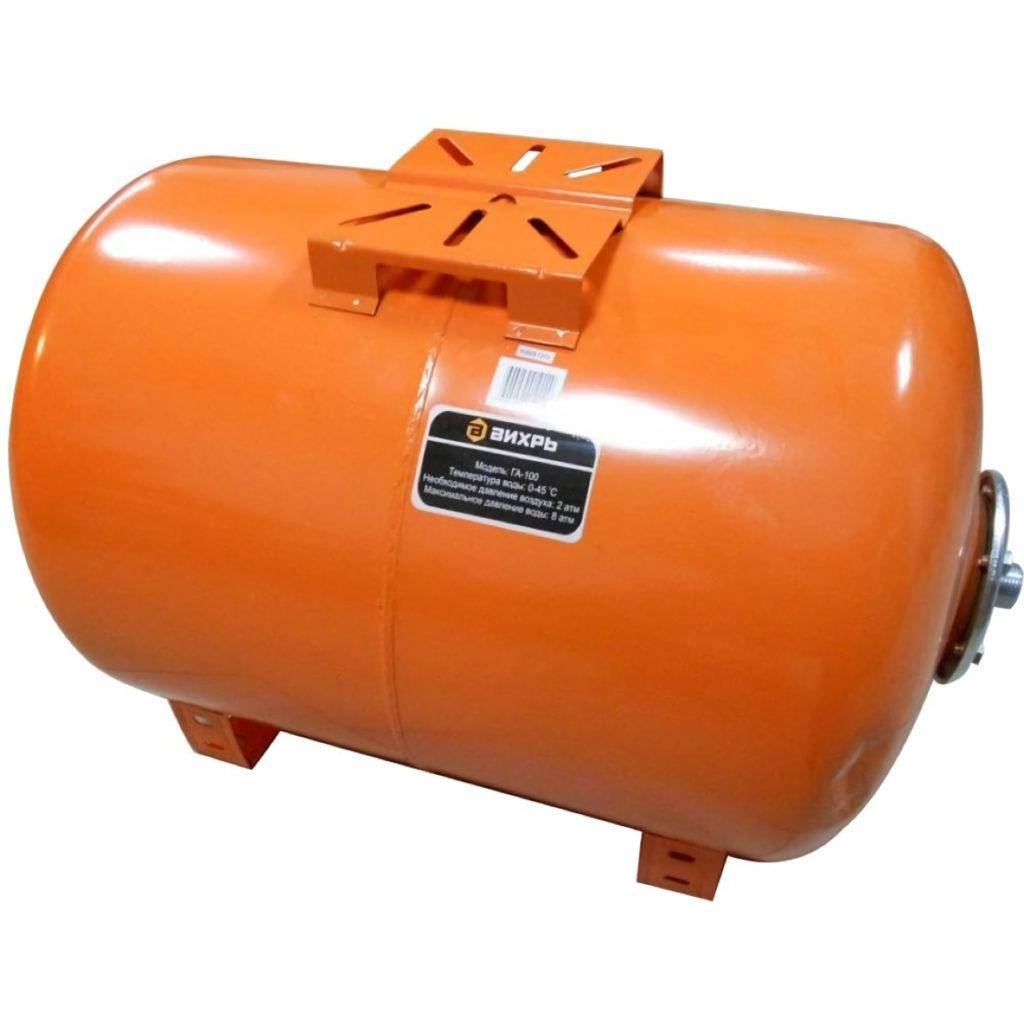

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт

Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ. Корпус изготовлен из стали и хорошо защищен от коррозии

Стальной фланец прочный и устойчивый к механическому воздействию

Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Достоинства:

  • Рабочее давление до 8 бар;
  • Возможность подкачки воздуха;
  • Заменяемая мембрана;
  • Небольшой вес;
  • Отсутствие скачков и гидравлических ударов.

Недостатки:

Нет манометра.

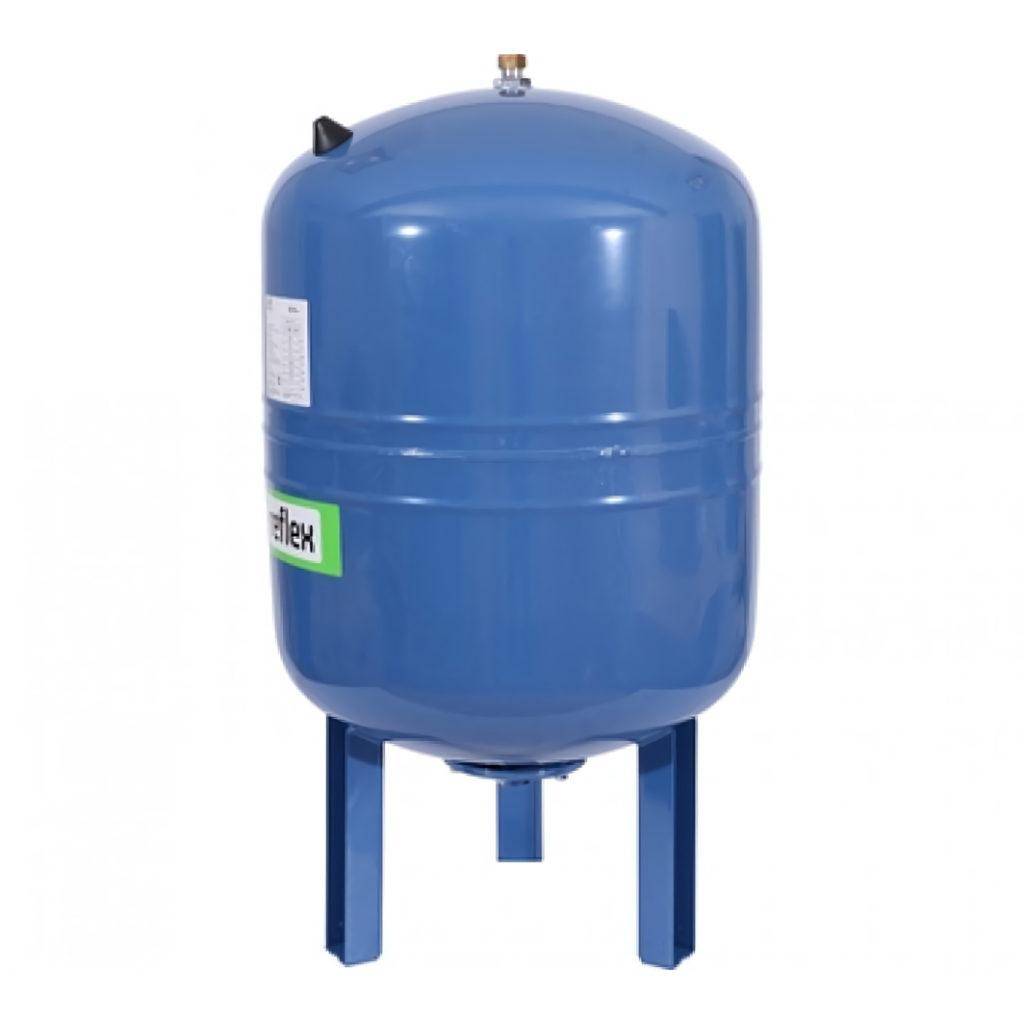

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Достоинства:

  • Незначительный вес делает простыми транспортировку и монтаж;
  • Занимает мало место в кессоне;
  • Большой ресурс мембраны;
  • Гарантия производителя 2 года.

Недостатки:

Завышенная цена.

Тип гидробака – мембранный или баллон

Первое, с чего стоит начать – определить тип необходимого гидробака. Бывают они двух видов: мембранные и баллонные. Для чего служит каждый вид, а также плюсы и минусы устройств показаны в таблице ниже.

Параметры Мембранный гидробак Баллонный гидробак
Конструкция Внешняя оболочка выполнена из прочной стали, внутри находится каучуковая мембрана, что отделяет воду от газа. Устройство заполняется водой где-то на 50% объема.  Здесь в качестве разделителя среды находится резиновый баллон. Жидкостная полость соединена с системой. Оболочкой всему этому служит стальная груша.

Если делаете ремонт, кроме гидробака вам понадобится и газовая колонка, читайте о ней здесь: 9 важных вопросов при выборе газовой колонки

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Для чего нужен гидроаккумулятор в системе отопления, как выбрать и настроить

Гидроаккумулятор является неотъемлемой составляющей для автономных водопроводных и отопительных систем.

Без этого приспособления, трудно обеспечить бесперебойную подачу жидкости из колодцев и скважин.

Поэтому, данные механизмы пользуются большой популярностью у дачников и собственников частных домов,  этот агрегат, часто, идет в комплекте с помпой, но его можно купить и установить отдельно.

статьи:

Установка, чаще всего, применяется для нужд водоснабжения.

Но не менее актуальным, считается использование гидроаккумулятора для отопительных систем (как выгнать воздушную пробку).

Этот механизм служит для того, чтобы принимать на себя лишний объем жидкой субстанции и, тем самым, снижать избыточное давление в магистрали, а при необходимости, возвращать воду назад, в систему, для поддержания оптимального напора рабочей среды.

На самом деле, цели три, и все они между собой взаимосвязаны:

  • Возможность накапливать необходимый для нормальной работы отопительной системы объем жидкости.
  • Аккумулируя воду, реквизировать лишнее давление.
  • Подавление гидроударов в системе отопления (как стравить воздух через кран Маевского написано здесь).Именно по этой причине даже у самых незначительных по объему приспособлений довольно большая резьба.

Благодаря конструктивным возможностям гидроаккумулятора (расширительного бачка), можно, в автоматическом режиме, нормализовать величины давления теплоносителя, в случае изменения температурных показателей.

А что вам известно про гидрозатвор для канализации? В полезной статье описаны виды сухих и водяных устройств для предотвращения проникновения неприятных запахов в помещения, где расположено сантехоборудование.

Какие нужно купить электроды для сварки алюминия инвертором прочитайте на этой странице.

Схемы подключения и особенности монтажа

Выбор схемы подключения гидробака нужно осуществлять исходя из возложенных на него функций. Всего существует 3 схемы подключения:

  1. Схема гидробак + повысительная станция. В данном случае гидроаккумулятор используется для стабилизации давления в системах с большим уровнем водопотребления.

    Схема №1

  2. Схема гидробак + погружной насос. Наиболее распространенный способ подключения в системах, основанных на подачи воды насосом из внешнего источника.

    Схема №2

  3. Обратная схема гидробак + повысительный насос. Гидроиккумулятор монтируется перед повысительным насосом, а не после него, и предотвращает скачки давления в трубопроводе в момент включения насоса.

    Схема №3

Для подключения гидробака и его ввода в эксплуатацию вызывать специалистов не нужно, все можно сделать своими руками.  На пол либо стену бак крепится с помощью анкеров, при этом обязательно нужно подкладывать под монтажную пластину прокладку из виброизоляционного материала. Подключение труб к патрубка накопительной емкости осуществляется через специальные гибкие переходники, которые идут с ним в комплекте.

Популярные статьи  Лучшие строительные миксеры на 2021 год

После того, как монтаж бака закончен, выполняется его регулировка — первоначально нужно определить давление в гидроаккумуляторе, что можно сделать посредством обычного манометра. На корпусе бака вы найдете золотник, к которому присоединяется измерительный прибор. Нормальным уровнем давления считается 1.5 Бар, если его фактическая величина отличается, то необходимо подкачать воздух с помощью насоса.

Как уже было сказано, вода внутри емкости находится в резиновой «груше», окруженной воздухом. Чем больше в баке воздуха, тем сильнее груша сжимается и теряет свой максимальный размер. И наоборот — чем меньше воздуха, тем больше  и вместительнее груша, но меньше давление подачи воды.  Вы можете регулировать давление в пределах 1-2 Бар на свое усмотрение, добиваясь желаемого режима работы гидробака.

Подключение гидроаккумулятора

Также необходимо настроить реле давление. Под крышкой корпуса реле находится пара пружин (большая и малая). Изменение их положения позволяет задать минимальный и максимальный уровень давления, при котором станция будет включать насос.  За минимальный уровень, при котором начинается подача воды, отвечает большая пружина. Малой пружиной задается требуемая разница давлений.

к меню

Неисправности и рекомендации по ремонту

Наиболее частой поломкой гидроаккумулятора является потеря герметичности между рабочими средами — водой и воздухом, что происходит вследствие износа либо повреждения резиновой мембраны (груши).

Причиной разгерметизации мембраны является износ резины, что происходит вследствие ее растягивания водой при недостаточном уровне давления воздуха резервуаре. Также ускоренный износ провоцирует ускоренная выкачка воды из бака — после полного опустошения мембрана сворачивается в плоский лист с сильно загнутыми краями.

Замена мембраны гидроаккумулятора

Пытаться восстановить износившуюся мембрану своими руками бессмысленно, поскольку никакие латки не вернут ей полную герметичность. Потребуется купить новую мембрану, соответствующую размерами вашему баку, и заменить поврежденную деталь.

Алгоритм действий следующий:

  1. Выполняется полный слив воды из бака и резервуар отсоединяется от трубопровода.
  2. Выкручиваются болты, фиксирующие фланец на тыльной стороне емкости, также демонтируется гайка золотника подкачки воздуха.
  3. Золотник проталкивается через отверстие внутрь бака, после чего мембрана изымается из корпуса.
  4. Внутренняя полость бака, при необходимости, очищается от коррозии и отложений с помощью наждачки либо щетки по металлу.
  5. Выполняется установка новой мембраны, продевается и фиксируется гайкой золотник.
  6. Края мембраны разравниваются на горловине емкости, после чего монтируется фланец с равномерной затяжкой болтов.
  7. После сборки в гидроаккумулятор закачивается расчетное количество воздуха и выжидается 12 часов, по истечению которых проверяется герметичность бака. Если потерь давления нет, устройство подключается к подающему трубопроводу.

Золотник гидроаккумулятора

Также нередко случаются проблемы со стравливанием воздуха из резервуара, причиной которых является деформация золотника. Потерю воздуха устранить достаточно просто, нужно лишь купить в автомагазине металлический колпачок с резиновой прокладкой и накрутить его на золотник.

Please follow and like us:

Это интересно: Какую трубу выбрать для водоснабжения: основные виды и какой вариант лучше

Немного о принципе действия устройства

Гидробак, несмотря на свою высокую эффективность, устроен крайне просто. Из колодца или скважины, а также любого другого источника, в него попадает вода. Следовательно, эластичная мембрана за счет давления носителя растягивается. Объем воздуха между стенкой бака и мембраной уменьшается, а следовательно – создается большое давление. Когда оно достигает своего максимума, срабатывает специальный датчик, отключающий насос.

Дальше получается следующая ситуация. Мы открываем воду у себя в кране, и она под напором выходит из гидробака. В последнем постепенно уменьшается давление на мембрану. Когда оно падает до своего минимума – включается насос. Примерно так и работает устройство

Крайне важно, чтобы давление в гидроаккумуляторе постоянно держалось на оптимальном уровне, это позволяет подавать воду потребителю под напором. Желательно ежегодно выполнять профилактические работы и при необходимости через специальный ниппель добавлять воздух с помощью автомобильного насоса в бак

На какие характеристики обратить внимание при выборе гидроаккумулятора

Компоновка. Она может быть горизонтальной и вертикальной. Принципиальной разницы между ними нет, хотя горизонтальные гидробаки устроены немного сложнее вертикальных, но они предусматривают возможность установки дополнительного насоса. Главное, чтобы к гидробаку был обеспечен удобный доступ, поэтому конфигурацию оборудования нужно выбирать, исходя из особенностей помещения. Рабочее давление. Считается, что для подъёма воды на 10 метров гидробаку требуется давление в 1 атмосферу.

Скажем, если верхняя точка водозабора в двухэтажном доме установлена на высоте 5 метров, то для поддержания постоянного давления гидробаку нужно 0,5 атмосферы. Кроме того, если гидроаккумулятор установлен в подвале, то к этому показателю добавляют ещё одну атмосферу, необходимую для подъёма воды наверх. Обычно рабочее давление этих устройств составляет от 1 до 3 атмосфер, а максимальное давление, которое они могут выдержать, не превышает 10 атмосфер.

Объём. Большой объём гидробака позволяет компенсировать большой расход воды из нескольких точек. Подбирая гидроаккумулятор, помните, что вода занимает лишь около половины его внутреннего объёма — остальное отводится сжатому газу. Так что 100-литровый гидробак на практике означает запас лишь в районе 50 литров.

Обычно для небольшого дачного домика с 3 точками водозабора и производительностью насоса не более 2 кубометров воды в час достаточно гидробака на 24 литра. Если увеличить производительность до 3,5 кубометров в час, а количество точек водозабора до 5, то понадобится гидроаккумулятор на 50 литров.

Наконец, большой дом, в котором постоянно живёт семья из 3 и более человек, а производительность насоса превышает 5 кубометров воды в час, лучше оснастить гидробаком на 100 литров. Этот объём позволит вам не беспокоиться о перепадах давления в системе и даже сохранять небольшой запас воды на непредвиденный случай (пусть даже гидробаки для этого и не предназначены).

Мембрана. Если гидробак планируется использовать в системе питьевого водоснабжения, он должен быть оборудован специальной сменной безопасной мембраной из экологичной резины. Гидроаккумуляторы для горячего водоснабжения имеют несменную мембрану технического назначения.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2022 год

Популярные модели – это устройства отечественного и зарубежного производства. Каждый товар имеет краткое описание, технические свойства, плюсы и минусы. Приведённые аккумуляторы – наиболее ходовой товар, который, по мнению покупателей, соответствует цене и качеству. Лучшие производители из данной серии:

  • «Wester»;
  • «Reflex»;
  • «Джилекс»;
  • «Вихрь».

Модель «WAO 80» от фирмы «Wester»

Установка российского производства используются для бытовых нужд. Корпус выполнен из прочного металла, который продлевает срок службы прибора, диафрагма – из пищевой резины EPDM. Все материалы экологически чистые и на вкусовые качества питьевой воды никак не влияют. В простонародье, данную установку называют расширительным бочком.

Внешний вид гидроаккумулятора «WAO 80» от фирмы «Wester»

Технические характеристики:

Wester WAO 80
Достоинства:

  • Постоянное рабочее давление;
  • Заглушает гидравлические удары;
  • Сглаживает последствия водных ударов, влияющих на работу насосов и тепловых котлов, тем самым увеличивая их срок эксплуатации;
  • Устраняет потерю воды в случае протечки системы;
  • Надёжность конструкции;
  • Экологически чистый продукт;
  • Недорогой прибор по стоимости.

Недостатки:

Не выявлены.

Модель «DE 100» от фирмы «Reflex»

Данный тип аккумуляторов применяется в повысительных установках, сетях отопления (напольные водные) или пожаротушительных системах. Каркас выполнен из листовой стали, внутри имеется специальное покрытие, которое при соприкосновении с водою не образует коррозию. В баке отсутствует арматура: запорная, сливная и проточная. Мембрана сменная, в виде груши.

Внешний вид аккумулятора для системы водоснабжения «DE 100» от фирмы «Reflex»

Технические характеристики:

Тип установки: вертикальный
Габариты (сантиметры): 48/83,5
Масса нетто: 19 кг
Объемность: 100 литров
Максимальное рабочее давление: 10 бар
Давление в ёмкости: 4 бар
Фланец: металлический
Исполнение: на ножках
Штуцер: 1 дюйм
Рабочая температура (градусы): 70-100
Производитель: Германия
Средняя цена: 7500 рублей

DE 100 Reflex
Достоинства:

  • Несложный монтаж;
  • Надёжность;
  • Возможность менять мембрану;
  • Не образуется коррозия;
  • Приглушает шумовые удары.

Недостатки:

Не выявлены.

Модель «Краб 50» от фирмы «Джилекс»

Автоматическая станция с полным набором элементов, необходимых для установки. Корпус выполнен из пластика, оснащён манометром, календарём смены фильтров. Насос включается и выключается автоматически, фильтрация воды осуществляется предварительно, до её поступления в трубопровод. Особенность агрегата: можно производить монтаж, не зависимо от направления потока воды.

Популярные статьи  Пожарная безопасность зависит от нас

Модель «Краб 50» от фирмы «Джилекс» — внешний вид

Технические характеристики:

Тип установки: вертикальный
Бак: 50 литров
Давление рабочее: 1-5,5 бар
Реле: 1,4-2,8 бар
Масса нетто: 10 кг 900 г
Корпус: пластиковый
Присоединительный разъём: дюйм
Максимальный ток: 10 А
Рабочая температура: 35 градусов
Сколько стоит: 5700 рублей

Краб 50 Джилес
Достоинства:

  • Дизайн;
  • Компактный;
  • Устойчивость к коррозии;
  • Функционал;
  • Лёгкий и удобный монтаж: не требуются дополнительные настройки;
  • Автоматика;
  • Соотношение цены и качества.

Недостатки:

Не выявлены.

Модель «ГА-50» от фирмы «Вихрь»

Идеальный вариант гидроаккумулятора для частного дома. Все характеристики соответствуют потребительскому запросу, каркас выполнен из прочных и устойчивых к коррозии материалов. С основной задачей устройство справляется. Как подключить установку – подробно описано в инструкции по эксплуатации.

Модель «ГА-50» от фирмы «Вихрь» — внешний вид гидроаккумулятора

Технические характеристики:

Тип установки: горизонтальный
Номинал бака: 50 л
Температура: до 45 градусов
Мембрана: сменная, из пищевой резины
Рабочее давление (максимум): 8 бар
Материал фланца: сталь
Масса нетто: 7 кг
Размеры (сантиметры): 37,5/54/35
Воздушное давление: 2 бар
Предназначение: для насосов до 1 кВт
Средняя стоимость: 2000 рублей

ГА-50 Вихрь
Достоинства:

  • Надёжный;
  • Возможна замена мембраны;
  • Долгий срок службы;
  • Простата установки;
  • С функцией автономного включения/выключения;
  • Недорогой.

Недостатки:

Не выявлены.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

  • Хорошая устойчивость;
  • Добротное исполнение;
  • Низкая цена;
  • Срок службы не менее 7 лет;
  • Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

  • Универсальный монтаж: можно установить горизонтально или закрепить на стене;
  • Простая замена мембраны;
  • Стабильное давление без скачков;
  • Низкая цена.

Недостатки:

Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

  • Не облазит декоративный слой;
  • Сменная диафрагма;
  • Отсутствие неприятного запаха у воды;
  • Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:

  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Популярные статьи  Оригинальные поделки из листьев — техника, советы, идеи + фото

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • максимальный расход воды;
  • количество включений насоса в час;
  • давление воздуха в баке;
  • нижний и верхний предел давления для срабатывания насоса;
  • коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Назначение гидравлического аккумулятора

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора
Гидроаккумулятор поддерживает оптимальное давление и сохраняет запас воды

Конструктивные элементы гидробака: корпус, ниппель для подсоединения, прокладка из полипропилена и грушевидная диафрагма из резины, препятствующая контакту воды с внутренней поверхностью корпуса.

Помимо сохранения водного резерва, гидроаккумулятор также используется для таких целей:

  • поддерживание стабильного давления в водоснабжающей системе;
  • снижение частоты пуска и остановки напорного оборудования;
  • защита помпы от изнашивания;
  • предохранение от гидроударов.

Диафрагма, находящаяся внутри, герметично подключается к корпусу посредством фланца, оснащенного штуцером с резьбой для подсоединения к системе водообеспечения. Напор возникает благодаря воздуху между стенками прибора и диафрагмой.

Жидкость из колодца или скважины под давлением 1,5–2 атмосферы увеличивает в объеме присоединенную к системе водоснабжения мембрану. В результате происходит сжатие воздуха, что приводит к еще большему росту давления. При достижении определенного уровня посредством реле прекращается подача электричества, и помпа выключается. Дальше, по мере расходования резервного запаса, реле фиксирует снижение давления, запускает насосное оборудование и цикл повторяется.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Рейтинг лучших гидроаккумуляторов для систем водоснабжения: критерии выбора

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

  • K — коэффициент мощности подключенного к гидробаку насоса;
  • Rmax — наибольший планируемый расход литров воды в минуту;
  • Dmax — уровень давления воды в баке для выключения насоса (Бар);
  • Dmin — граница давления воды для включения насоса (Бар);
  • Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

  • мощность 0.55-1.5 кВт — коэффициент 0.2;
  • 2-3 кВт — 0.375;
  • 4-5.5 кВт — 0.625;
  • 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
