Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

  1. Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

  1. Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

  1. Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

  1. Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

  1. Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Soler&Palau TDM-200

1 980 руб.

40 25 200

Blauberg Sileo 125

2 860 руб.

32 17 197

Electrolux EAFM – 150

1 900 руб.

32 25 320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1 3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка 2,5 2,7 3 3,2 3,5 4
6 234 253 281 300 328 374
7 273 295 328 349 382 437
8 312 337 374 399 437 499
9 351 379 421 449 491 562
10 390 421 468 499 546 624
11 429 463 515 549 601 686
12 468 505 562 599 655 749
13 507 548 608 649 710 811
14 546 590 655 699 764 874
15 585 632 702 749 819 936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель Звуковое давление, дБ Мощность двигателя, Вт Производитель-ность, м3/час Дизайн

Maico ER 60

18 732 руб.

26 21 62

Вентс ЦФ 100

3 248 руб.

38 29 122

Blauberg — Valeo 60

13 764 руб.

45 30 320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1 4

Вытяжка в ванную комнату: критерии выбора оборудования

Для установки вытяжки в ванной комнате, которая в полном объеме будет справляться со своими функциями, следует ознакомиться с параметрами и особенностями оборудования:

  • оборудование и устройства для вытяжки в ванной комнате должны соответствовать нормам безопасной эксплуатации и иметь соответствующие сертификаты и гарантийные листы;
  • электровытяжка в ванной комнате, работающая от сети, должна располагаться в защитном корпусе, во избежание попадания в устройство капель воды или влажного пара;
  • мощность (производительность) вытяжной установки должна позволять выводить загрязненный воздух в полном объеме. В случае, когда одна вытяжка проходит через ванную из туалета, ее мощности должно хватить на обслуживание двух помещений;

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

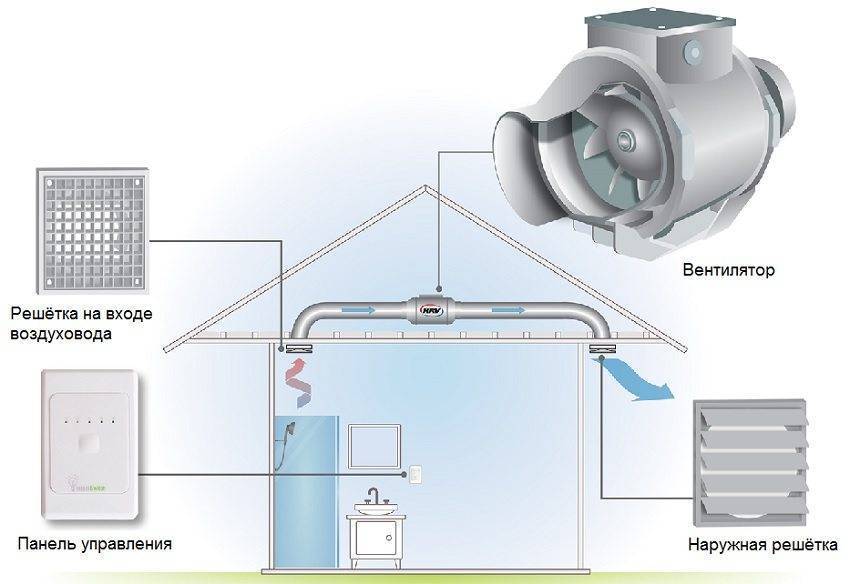

Конструкция системы принудительной вытяжной вентиляции с автоматическим управлением

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Современные вытяжки в ванную комнату могут быть оборудованы дополнительными функциями: таймером, датчиком движения, измерителем влажности

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

Популярные статьи  Установка встраиваемой вытяжки на кухне: особенности устройства и монтажа

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.

Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты. Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю. Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями. Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту. Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Монтаж круглых канальных вентиляторов

В отличие от прямоугольных вентиляторов, круглые канальные вентиляторы лучше всего устанавливать в горизонтальном положении. Как уже упоминалось выше, их можно устанавливать в любом положении, но максимальная эффективность достигается при горизонтальной установке. Многие канальные вентиляторы круглого сечения имеют специальный шумопоглощающий пластиковый корпус. Это позволяет исключить из конструкции вентиляционной системы дополнительные шумоглушители.

Процесс установки круглых канальных вентиляторов очень похож на процесс установки прямоугольных канальных вентиляторов, с теми же требованиями к прямым входным и выходным участкам. Однако круглые воздуховоды позволяют использовать более простые и менее дорогие компоненты вентиляционной системы.

Еще одной особенностью круглых воздуховодов является необходимость в специальных креплениях. Такие крепления должны обеспечивать надежность и прочность всех компонентов без изменения формы сечения воздуховода.

Монтаж систем вентиляции с канальными вентиляторами должен выполняться квалифицированными специалистами, имеющими опыт установки таких систем. Предварительный детальный расчет системы позволит избежать большинства проблем, связанных с монтажом и регулировкой отдельных секций и всей системы. Использование самостоятельно изготовленных компонентов или соединений канальных вентиляторов и воздуховодов допускается только в тех случаях, когда невозможно использовать стандартные конструкции. Все соединения в системе вентиляции должны плотно прилегать и обеспечивать надежное соединение.

Популярные статьи  Сэндвичные панели — виды, сфера применения, характеристики, пошаговая инструкция по установке

Вентиляция в ваннах и туалетах при частном строительстве. Особенности

  1. Воздуховоды в частном строительстве обычно прокладывают для каждой комнаты отдельно, в уборной и ванной в частности.
  2. Рекомендовано делать дополнительные вентиляционные отверстия с заслонками.
  3. В частных домах могут использовать схему замкнутого цикла, когда воздух циркулирует между помещениями, позволяя сохранить тепло (необходимы специальные фильтры).

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажаВентиляция в частном доме

Правильно организованная вентиляция в ванной имеет минимальную норму воздухообмена от 25 м3/час, для туалета и совмещенного санузла — это цифра в 50 м3/час. При отсутствии или некорректном выборе/монтаже вентиляции в этих комнатах высока вероятность возникновения колоний вредоносных грибка и плесени, а также быстрый износ мебели и негативное влияние влаги на ремонт, вследствие недостаточного воздухообмена.

Обеспечив с помощью хорошей вентиляции чистый и свежий воздух в ванной комнате и уборной, можно обеспечить себе хорошее самочувствие и настроение, а также на долгий срок сохранить красоту ремонта. Дышите чистым воздухом!

Монтаж принудительной вентиляции

Установка вентилятора своими руками обычно не вызывает затруднений, но есть моменты, которые обязательно надо учесть:

  • В большинстве квартир вытяжка крепится к уже имеющемуся воздуховоду, который должен находиться напротив двери для создания наиболее благоприятных условий для ее работы.
  • Монтаж вентилятора целесообразней приурочить к капитальному ремонту ванной комнаты, так как электропроводку придется убирать в стены. Открытую проводку использовать в условиях повышенной влажности нельзя, а короба не прибавят красоты интерьеру. Так что если не хочется портить недавно положенный кафель, то существует одна альтернатива – вентиляторы на аккумуляторах или батарейках.
  • Если корпус вентилятора помещается в вентиляционную шахту, то он должен максимально соответствовать ее размеру. В идеале на поверхности стены должна остаться только декоративная решетка прибора, а вся основная часть будет спрятана в вентиляционной трубе.
  • Крепление вытяжки рекомендуется производить при помощи саморезов. Но если не хочется портить дорогое покрытие стены, то есть другой вариант: рядом с крепежными отверстиями наносится силиконовый герметик и решетка приклеивается к кафелю. После высыхания излишки герметика срезаются острым ножом.
  • Для лучшего функционирования вытяжки в нижней части входной двери можно просверлить ряд небольших отверстий или вставить специальную решетку.

Для включения вентилятора можно использовать отдельный выключатель. Если планируется, что прибор работает только тогда, когда горит свет в ванной комнате, то производят подсоединение к световому выключателю. Естественно, через него должен проходить фазный провод.

Таким образом, установить принудительную вытяжку в ванной или туалете своими руками вовсе не трудно. Эффект от ее применения с лихвой компенсирует ваши финансовые и временные затраты.

Когда нужна принудительная вентиляция?

В профильных руководящих документах сказано, что воздухообмен в жилых и любых других помещениях может осуществляться различными способами. А именно с помощью естественной, принудительной или смешанной вентиляции.

А кокой именно тип воздухообмена выбрать, зависит от условий конкретного помещения. Так, нужен ли вентилятор или не нужен в конкретной ванной комнате зависит от производительности и стабильности естественной вентиляции. Точнее от того, может ли она обеспечивать достаточный воздухообмен для поддержания оптимальных или хотя бы приемлемых условий.

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажаСовременные вентиляторы представляют собой компактные, экономичные изделия, которые призваны сделать любую систему вентиляции эффективной и стабильной

Исправная вентиляция должна ежечасно удалять из ванной не менее 25 м³ воздуха, а из жилых помещений и ванной- не менее 90 м³ воздуха. Этот показатель актуальный, если в ванной находится вытяжка, обеспечивающая вентиляцию комнат, в которых регулярно находятся, отдыхают жильцы.

Причем указанные значения считаются минимально возможными и в реальности воздухообмен нередко должен быть более эффективным и производительным. Причиной этому является недостаточное качество подводимого уличного воздуха. К примеру, из-за значительно количества углекислого газа, количество которого в крупных городах вполне может достигать 400 см³, а в небольших — 375 см³ на каждый кубометр воздуха.

В результате, чтобы снизить показатели СО2 до оптимальных значений нередко может понадобиться гораздо большее количество уличного воздуха. К примеру, для поддержания оптимальных условий в ванной может понадобиться не минимальные 25 м³ воздуха ежечасно, а до 150 м³.

Но самая большая сложность в том, что естественная система вентиляции не отличается стабильностью. И если за окном воздух прогреется до 15 °С, то при закрытых окнах ее эффект станет практически нулевым.

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажаЭффективность вентилятора зависит от правильности его размещения. К примеру, это изделие не должно перекрывать канал естественной системы вентиляции или ситуация с воздухообменом только ухудшится. Поэтому для вентиляторов следует подготовить отдельное посадочное место, как изображено на фото

Кроме того, эффективность естественной вентиляции выявить достаточно сложно – для этого придется делать замеры в помещении, причем в тот момент, когда температура уличного воздуха будет составлять 5 °С. Кроме того, для этого нужно специальное оборудование. Поэтому в большинстве случаев индикаторами того, что пора обзавестись вентилятором, служит грибок или плесень в ванной (к примеру, в швах между плиткой, других укромных местах) или неприятный запах. Ведь большинство негативных процессов протекают без видимых признаков и становятся явными только на запущенных стадиях.

Еще одним важным недостатком естественного воздухообмена является отсутствие возможности эффективно регулировать ее производительность.

Кроме того, существенно влияет на рабочие характеристики традиционной системы использование энергоэффективных окон, дверей. Герметичность которых нарушают естественные процессы воздухообмена.

В качестве итога можно указать на то, что естественная вентиляция конструктивно надежная, не затратная и способна справляться с возложенными на нее функциями. Но за исключением критических моментов, вызванных нестабильностью естественного воздухообмена и значительными нагрузками при использовании ванной.

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажаНа схеме изображен вентилятор, а также датчик влажности (МР590), реле времени (MP8037ADC). Которые предназначены для управления импульсным источником питания (PW1245), что позволит автоматизировать систему вентиляции и сделать ее эффективной и экономичной

Принимая во внимание все эти моменты, оптимальным является альтернативное решение – использование смешанной системы вентиляции. Она на постоянной основе отвод загрязненного воздуха, влаги будет осуществлять естественным путем, а при существенных нагрузках — принудительно, то есть с помощью вентилятора. Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах

Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах.

В то же время использовать вентилятор на постоянной основе не стоит. Так как это существенно увеличивает эксплуатационные затраты, снижает пожарную безопасность.

Когда нужна дополнительная вентиляция в ванной?

Проверить это довольно просто. Достаточно поднести зажженную спичку к решетке вентиляционного канала. Если пламя потухнет или потянется к отверстию, значит, вентиляция исправна. А если огонь не шевелится, и спичка догорит в руке, срочно требуется дополнительная вентиляция.

Типы вентиляции для ванной

1. Для поддержания действия естественной вентиляции можно установить канальный вентилятор прямо в вентиляционном канале. Подобные вентиляторы нельзя устанавливать в стояках, где размещены дымоотводы.

2. Вентилятор устанавливают на крыше в вытяжной вентиляционной шахте. Благодаря особой форме лопастей вращаться он будет только в одном направлении и, независимо от направления ветра, будет вытягивать воздух из канала вентиляции.

3. Если в вашей ванной есть окно, оно не должно запотевать. Для этого в верхней его части устанавливают гидроуправляемый вентиляционный клапан. В нем имеется датчик, который при изменении влажности воздуха меняет свою длину путем закрывания и открывания щели для поступления воздуха.

4. Поддерживать вентиляцию способны и отопительные приборы (панельные радиаторы или конвекторные батареи). Обычно их размещают под окном или вблизи дверей.

Какой вентилятор лучше?

Прежде чем отправляться в магазин за вентилятором, вначале необходимо познакомиться с их видами.

Конструктивно аппараты разделяют на следующие разновидности:

Популярные статьи  Подборка строительных и отделочных материалов 2021 года, сделавших прорыв в технологиях ремонта

Осевые вентиляторы . Цилиндрический корпус содержит колесо с лопастями. При помощи работы электрического двигателя оно захватывает воздух. На выходе прибора установлен коллектор.

К плюсам можно отнести:

  • высокий КПД;
  • доступную цену;
  • простоту установки.

Минусы:

  • слабые напорные характеристики;
  • способность перемещать массы воздуха лишь в одном направлении;
  • высокий уровень шума.

Центробежные вентиляторы (или канальные). Их применяют для вытяжки воздуха из помещения по вытяжным каналам, длина которых более 5 метров. Как правило, такие модели используют в современных постройках. Они пользуются большим спросом при установке в подвесных потолках с жестким воздуховодом либо в проточной части вентиляционной системы.

Плюсы:

  • низкий уровень шума;
  • компактные габариты;
  • высокая мощность;
  • обслуживание площади свыше 15 квадратных метров;
  • простота в уходе.

Минусы:

  • высокая цена;
  • необходимость защиты от влаги.
Общие рекомендации по установке вентиляции в ванной

1. Самым простым способом будет установка прибора в вентиляционном отверстии. Для этого в вытяжку монтируют пластиковую трубу необходимого диаметра и нужной длины. Можно делать вровень со стеной или с небольшим выступом, который срезают после укладки плитки. Под все стандартные вентиляторы подходит обрезок канализационной пластиковой трубы (диаметр 100 мм). Трубу крепят штукатурной смесью. Предварительно следует в нее вывести провод для подключения.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

  1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
  2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.
  3. Вытяжной. Естественная приточно-вытяжная вентиляция позволяет добиться хорошего результата. Разберем все способы подробнее.

Естественный

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

  1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
  2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
  3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
  4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
  5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

  • принудительный обмен осуществляется в помещении, не только в выгребной яме;
  • дурные запахи удаляются практически сразу;
  • воздух обновляется с нужной периодичностью;
  • механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем

Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

  • через это отверстие воздух проникает в яму;
  • выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

  • установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
  • используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

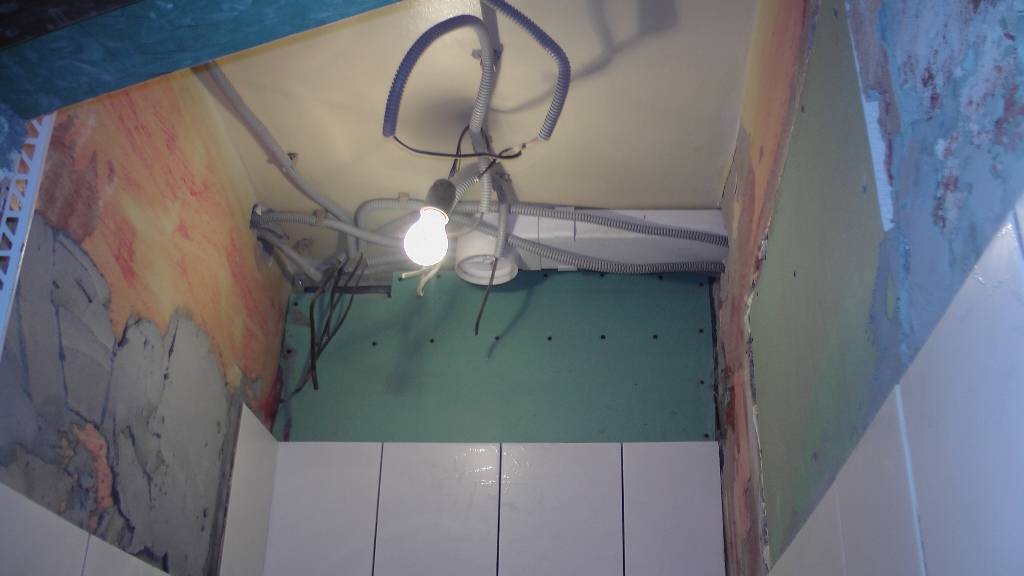

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате. Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата. Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.

Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.

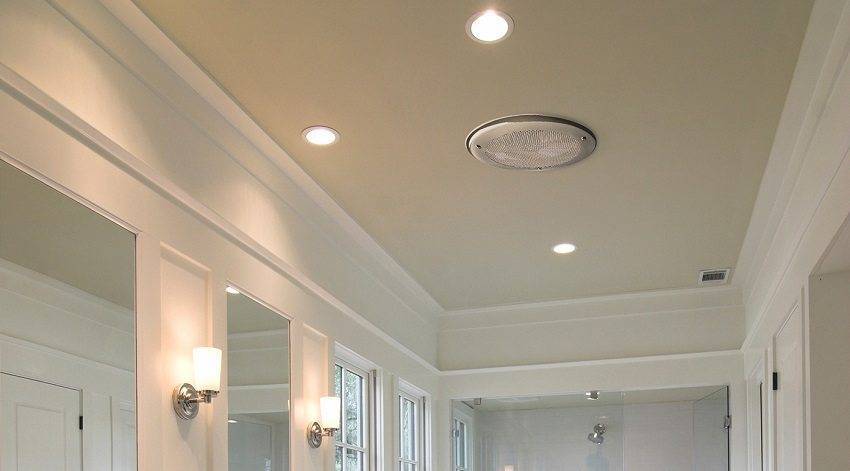

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.

Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.

Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.

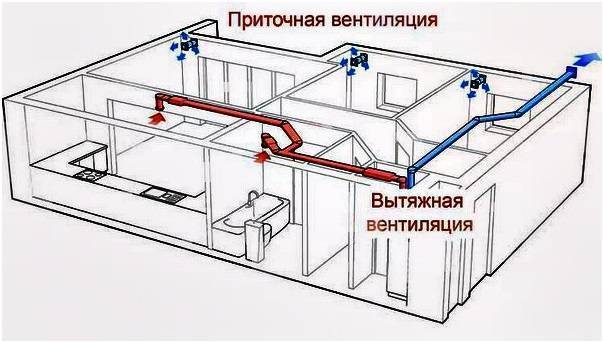

Виды вентиляции.

Вентиляция подразделяется в зависимости от ее применения на:

  • Вытяжной вид вентиляции, устанавливаемый в помещениях.
  • Приточный тип вентиляции.
  • Смешанная вентиляция в помещениях.

Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.

Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.

Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.

Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.

Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
