Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

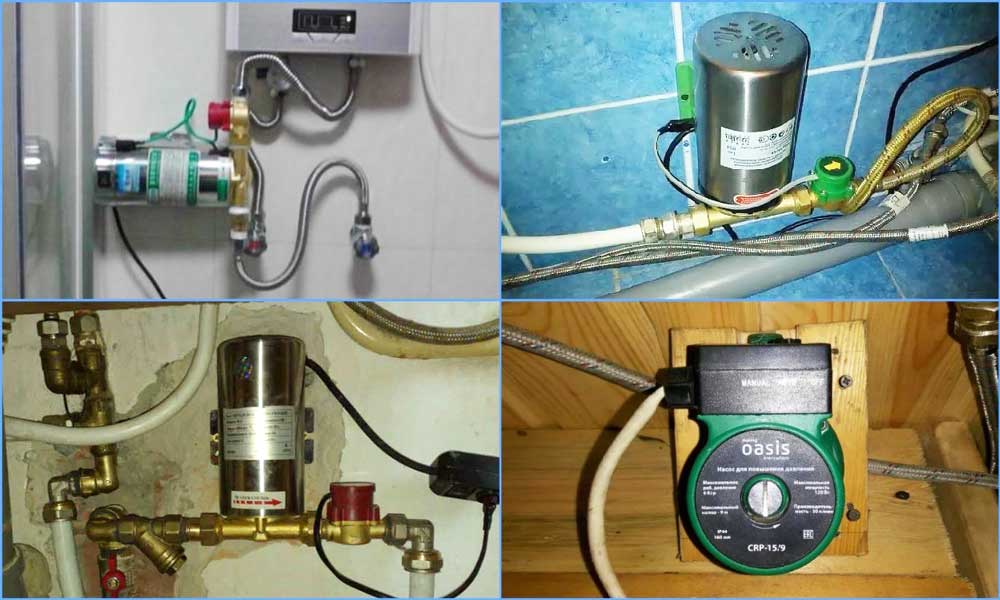

Установка насоса для повышения давления в квартире

Монтаж установки для повышения давления не отличается сложностью. Потребуется перекрыть кран поступления воды. В районе установки устройства вырезается труба, и на ее место монтируется насос, оснащенный двумя кранами, исходящим и входящим. Эти элементы обеспечат отключение воды, если возникнет необходимость ремонта либо замены насоса.

Особенности монтажа

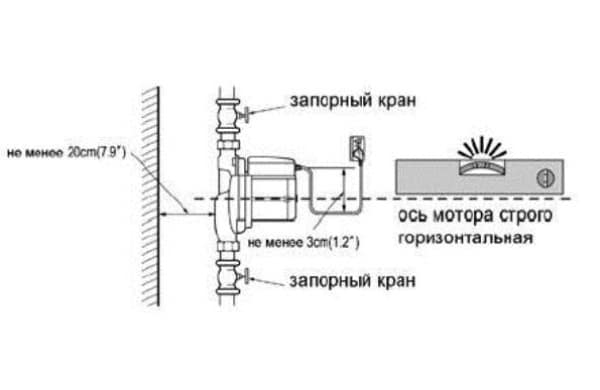

При монтаже следует учитывать направление перемещения жидкости, которое указывается стрелками прибора. В процессе работы используются технологии, предусмотренные для конкретного вида труб и материала изготовления насоса для подкачки воды. Полимерные трубы потребуется паять, металлопластиковые соединяют фитингами. Целостность конструкции проверяется при работающем моторе. Установка оборудования проводится с учетом прилагаемой инструкции.

Принцип работы популярных моделей

Кофе, квас, пиво из передвижных торговых точек подаются благодаря малым насосам (электропомпам) типа 12-вольтового Comet Elegant от известного немецкого производителя. Этот прибор мал по размерам (высота — 10,4 см, диаметр — 3,8 см), но может за минуту перекачать до 10 л жидкости. Благодаря мобильности, он незаменим в походах.

С его помощью легко удалится вода из лодки, создастся полевой душ, или умывальник. Корпус прибора пластиковый, что делает общий вес малым, а диаметр подающего шланга — 1 см. Работать может со скважинами глубиной от 3 до 20 м, чего вполне достаточно для обеспечения нормального полива дачного участка.

Погружные насосы скважинного типа для больших объемов прокачки жидкости (в среднем — 19−20 кубических метров в час) ощутимо дорогие (средняя цена качественных зарубежных аналогов, произведенных не в Китае, около 2 тыс. долларов), но долговечные. Работают от обычной сети (220−380 Вт), нуждаются в бесперебойной частоте 50Гц.

В дополнение к самому прибору всегда идет длинный изолированный шнур, что упрощает подключение. Прибор считается экономичным по потреблению энергии, шумовое загрязнение незначительное. Обшивку обычно изготовляют из сплава металлов, или керамогранита, чтобы минимизировать риски по выведению из строя из-за механического повреждения, или воздействия агрессивной среды. Оснащены датчиками контроля уровня воды, что предотвращает сухую работу.

Водяной насос погружной дренажного типа обеспечивает перекачку загрязненных жидкостей. Максимальные размеры крупных частиц — до 12 см. В отличие от фекальных приборов, не перерабатывает (не измельчает) твердые частицы. Способен работать от сети 220 Вт. Температура перекачиваемой жидкости может достигать 90 С, но на короткие промежутки времени (безопасное перекачивание — до 3 минут). Оснащены поплавковым механизмом для контроля уровня жидкости, отключения прибора, если пошла «сухая» работа.

Также вмонтированы датчики, отключающие прибор при риске перегрева. Подходят для колодцев с малым диаметром, подвалов, загрязненных осадками или стоками, затопленных котлованов. Кроме очистной функции, могут осуществлять подачу воды под достаточным давлением в фонтанах.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

  1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
  2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
  3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

  1. Самовсасывающий модуль;
  2. Аккумулирующая емкость;
  3. Автоматическая система контроля;
  4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
  5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

  • Монтировать установку следует в непосредственной близости от места водозабора;
  • Температура в месте установки не должна опускаться ниже +5 С;
  • Не допускается соприкосновение модулей установки со стенами;
  • Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

  1. Непосредственно в доме;
  2. В подвальном помещении или цокольном этаже;
  3. В колодце;
  4. В кессоне;
  5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Типы повысительных насосов

Повысительные насосы в зависимости от их характеристик разделяются на несколько групп:

  • по типу управления;
  • по допустимой температуре воды в трубах;
  • по способу охлаждения;
  • по способу установки.

Фото 1. Автоматический насос для повышения давления модели UPA 15-90, с мокрым ротором, производитель – «Grundfos».

Тип управления

По типу управления повысительные насосы разделяются:

  • на автоматические;
  • на ручные.

Автоматические аппараты устанавливаются в сетях с нестабильным напором. Устройства оснащены датчиками, которые автоматически включают электродвигатель при снижении давления в сети.

При ручном управлении аппарат включается и выключается принудительно. При этом необходимо следить за наличием воды в системе и температурой электродвигателя, чтобы избежать его перегрева.

Популярные статьи  Как выбрать роутер для дачи: ТОП-15 популярных роутеров для раздачи интернета на даче

Допустимая температура воды в трубах

Повысительные насосы для системы отопления должны работать при температуре до +90 °C. Большое количество моделей, представленных на рынке, выдерживают температуру лишь до +60 °C. Такой аппарат, установленный в трубе отопления, быстро выйдет из строя.

Справка! При покупке повысительного насоса обращайте внимание на диапазон его рабочих температур

Способ охлаждения

Приборы выпускают:

  1. с сухим ротором;
  2. с мокрым ротором.

В моделях первого типа перекачиваемая жидкость с ротором электродвигателя напрямую не контактирует.

Крыльчатка и электрическая часть двигателя разделены двумя уплотнительными кольцами, которые автоматически поджимаются с одной стороны пружиной, с другой — давлением воды.

В результате образуется герметичное соединение, не позволяющее воде попасть в электродвигатель. Охлаждение электродвигателя обеспечивается алюминиевым оребрением в небольших моделях или дополнительным вентилятором в крупных.

Внимание! Коэффициент полезного действия приборов первого типа достигает 80%, но работа охлаждающих вентиляторов сопровождается шумом. В моделях второго типа ротор электродвигателя напрямую контактирует с перекачиваемой жидкостью

Корпус электродвигателя со статором герметичен, а ротор с закрепленной на нем крыльчаткой находится непосредственно в перекачиваемой среде. Вода в данном случае играет роль смазки и охладителя

В моделях второго типа ротор электродвигателя напрямую контактирует с перекачиваемой жидкостью. Корпус электродвигателя со статором герметичен, а ротор с закрепленной на нем крыльчаткой находится непосредственно в перекачиваемой среде. Вода в данном случае играет роль смазки и охладителя.

Важно! Модели второго типа работают практически бесшумно, но их КПД — 50—55%. Вам также будет интересно:

Вам также будет интересно:

Как выбрать насос

Итак, мы уже выяснили, что насосы позволяют значительно улучшить жизнь городскому жителю, однако каким критериями следует руководствоваться при выборе?

Какие вопросы следует задать продавцу-консультанту в магазине:

Какова мощность насоса – понятно, что чем мощнее прибор, тем лучше, но перегибать палку все же не стоит, особенно если в доме старые трубы. Сперва нужно измерить текущее давление воды в водопроводе (купить манометр), а уже потом устанавливать более высокие рамки. При определении мощности необходимо также учитывать количество кранов и водопроводной техники.
Сильно ли шумит насос – мы уже выяснили, что насосы с «мокрым» охлаждением протекающей водой работают почти бесшумно, а с «сухим ротором» могут причинить дискомфорт жильцам.
Подходит ли модель для сечения труб в вашей квартире – некоторые насосы рассчитаны на определенное сечение труб, поэтому нелишним будет измерить этот показатель перед выходом за покупками

Если вы установите насос с неподходящим сечением, он будет испытывать перегрузки, а напор воды не увеличится.
На какую высоту следует поднять воду – если вы выберете слишком слабый насос, он просто не догонит воду до вашего этажа.
Если установка будет проходить в маленьком помещении, размер насоса должен быть соответствующим.
И последнее, на сто следует обратить внимание – репутация производителя продукции и наличие сертификата качества.

Обзор производителей

Практически все бытовые насосы отличаются компактностью, что позволяет без проблем разместить их на трубе в любой квартире или частном доме. При этом большинство моделей обеспечивают лишь несущественный рост давления, но обычно этого с головой хватает для улучшения работы техники и движения горячей воды в батареях.

Мы рассмотрим продукцию самых популярных производителей, представленную на отечественном рынке:

  1. Wilo PB-088 EA – небольшой насос для установки на трубе, способный качать как холодную, так и горячую воду (универсальный). Система охлаждения работает за счет протекающей через аппарат жидкости, поэтому уровень шума минимальный. Насос оснащен потоковым датчиком, который включает механизм в момент потребления воды. Способен работать в двух режимах: автоматическом и ручном, при этом имеет защиту от перегрева и работы « в сухую». Дает максимальный напор в 9,5 м, температурный диапазон от 0С до +60С, производительность составляет 2,1 м³/ч, диаметр соединения 15 мм. При этом модель потребляет совсем немного энергии – всего 0,09 кВт.
  2. Grundfos UPA 15-90 – компактные габариты и малый вес позволяет легко установить насос на трубопроводе в квартире. Устройство предназначено для работы с водой любой температуры, оснащено защитой от перегрева и работы « в сухую». Насос покрыт антикоррозийным составом, почти не шумит, имеет 3 режима: нерабочий (вода циркулирует в системе самостоятельно), принудительный (аппарат работает постоянно, и защита от сухого хода не активизируется), автоматический (насос включается самостоятельно при большом расходе воды от 90 до 120 л/ч). Максимальный напор насоса составляет 8 м, температурный диапазон от +2С до +60С, производительность 1,5 м³/ч, соединение диаметром 20 мм, потребление электроэнергии 0,12 кВт.
  3. Jemix W15GR-15 A – насос предназначен для поддержания оптимального давления воды в системе. Охлаждение осуществляется посредством «сухого ротора», то есть уровень шума выше, чем у перечисленных ранее моделях. Работает в двух режимах: ручной и автомат. Дает максимальный напор в 15 м при потреблении мощности в 0,12 кВт и производительности 1,5 м³/ч. Диаметр подключения составляет 15 мм.

Разбираемся в причинах слабого напора воды

Существующими нормативами прописано, что давление в водопроводе должно составлять 4 бар. Именно так можно обеспечить работоспособность всех бытовых приборов, связанных с водоснабжением. На практике встретить такое давление практически невозможно. Поскольку показатель имеет погрешности, как в большую, так и меньшую сторону.

Распространенные причины возникновения проблемы:

  1. Причиной низкого давления могут послужить старые трубы, которые основательно заросли известняком, либо покрылись ржавчиной изнутри. Использование водяных насосов высокого давления в таких случаях нецелесообразно – требуется замена всей трубной разводки.
  2. Повлиять на силу напора способны и загрязненные старые фильтры, смена которых легко решает проблему.
  3. Виновником слабого напора воды может случайно стать сосед снизу, установивший при ремонте трубопровод меньше регламентируемого диаметра.

Куда ставить насос — на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.
Популярные статьи  Как выбрать бензорез по металлу и бетону: ТОП-13 популярных бензорезов

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

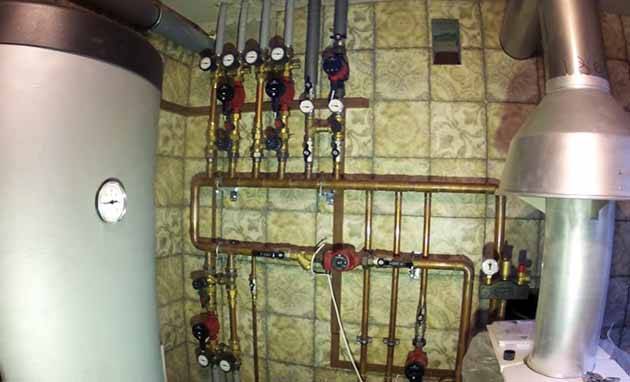

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Насосная станция для повышения давления

Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$). Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.

Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:

  • вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
  • подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет. Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака

Все можно исправить, поставив объемный бак (на 1000 литров) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.

Устройство и принцип действия повысительного насоса

В зависимости от конструкции рабочего колеса и производительности, принцип действия повышающих систем может иметь некоторые отличительные особенности.

Циркуляционный центробежный насос

Принцип действия насоса основан на создании избыточного давления на периферии с одновременным разряжением в центре рабочей зоны. Жидкость выбрасывается через выходной патрубок под действием возникающего избыточного давления, а всасывание происходит за счет возникающего разряжения.

Центробежная самовсасывающая станция

Принцип действия таких систем аналогичен принципу действия центробежного циркуляционного насоса, основные отличия заключаются в мощности электродвигателя, габаритных размерах и наличии гидроаккумулятора, значительно повышающего стабильность работы системы.

https://youtube.com/watch?v=ggxTFgapWwE

Вихревая самовсасывающая станция

В силу конструктивных особенностей, вихревые насосные станции способны обеспечить давление на выходе в 3-5 раз большее, чем центробежные аналоги и не чувствительны к завоздушиванию. Однако при этом, такие установки требуют высокой степени предварительной очистки рабочей среды и имеют низкий КПД.

Помимо технических характеристик, важное значение для обеспечения высокой эффективности работы насосных узлов имеет правильность монтажа

Области применения

Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

Если говорить о частном доме, то произвести регулировку напора можно и самостоятельно, однако в случае проживания в квартире, такая возможность отсутствует. Не понаслышке знакомы с подобными ситуациями гордые обладатели квартир, расположенных на верхних этажах. Возможно, что внутри труб находятся наросты, состоящие из налета извести и ржавчины.

Старые или пришедшие в негодность фильтры также могут служить причиной возникновения подобной проблемы. Не стоит оставлять в стороне и человеческий фактор, так как коммунальщики выполняют свою часть работы не всегда корректно, да и за качество ее исполнения в большинстве случаев и говорить не стоит.

Первоначальный расчет необходимой мощности может быть произведен с ошибками, поэтому установлена была не та модель оборудования. В этих случаях начинают возникать мелкие бытовые проблемы, такие как частое отключение котлов, невозможность принятия душа в определенное время, сбои в работе стиральной машинки или частые поломки бойлеров. Также могут приключиться ситуации, когда показатель давления просто отсутствует, и вода до квартиры не доходит. Это происходит, в большинстве случаев, из-за того, что насосы установлены слишком слабые, в то время как стояк слишком длинный и по нему вода попросту подняться не может.

Популярные модели

Рассмотрим наиболее популярные модели данных производителей.

Wilo PB-088 EA

Это компактная модель, устанавливаемая на трубе, предназначена для повышения давления в трубопроводах холодной и горячей воды. Для охлаждения используется протекающая жидкость. Имеется датчик потока, включающий насос в работу с началом потребления воды. Насос повышения давления воды Wilo работает в двух режимах: автомат и ручной режим. Обеспечена защита от перегрева и сухого хода. Аппарат малошумный, с нанесенным на него антикоррозионным покрытием.

Повысительный насос Wilo

Технические характеристики Wilo PB-088 EA:

  • максимальный напор — 9,5 м;
  • температура рабочей среды 0 — +60 градусов;
  • мощность — 0,09 кВт;
  • производительность — 2,1 кубометра в час;
  • диаметр подсоединения — 15 мм или 1/2 дюйма.

На данный насос повышения давления воды в квартире цена составит порядка 4000 рублей.

Grundfos UPA 15-90

Насос Грюндфос для повышения давления воды монтируется на квартирном трубопроводе благодаря небольшому размеру и весу. Работает с водой любой температуры. Имеет защиту от перегрева и сухого хода. Вид охлаждения — водяное. Насос имеет антикоррозионное покрытие и отличается малым уровнем шума.

Прибор имеет 3 режима работы:

  • «OFF» — отключен. Жидкость циркулирует в трубах без участия насоса.
  • «MANUAL» — принудительное включение насоса. Работает постоянно, поэтому защита от сухого хода не срабатывает.
  • «AUTO» — насос включается самостоятельно при возникновении расхода воды около 90-120 л/ч. При уменьшении расхода насос автоматически выключается.
Популярные статьи  Какой поликарбонат выбрать для навеса: виды и особенности

Grundfos UPA 15-90

Технические характеристики UPA 15-90:

  • напор максимальный — 8 м;
  • температура рабочей среды +2 — +60 градусов;
  • мощность — 0,12 кВт;
  • производительность — 1,5 куб/ч;
  • диаметр труб — 20 мм или 3/4 дюйма.

Средняя стоимость — 6000 рублей.

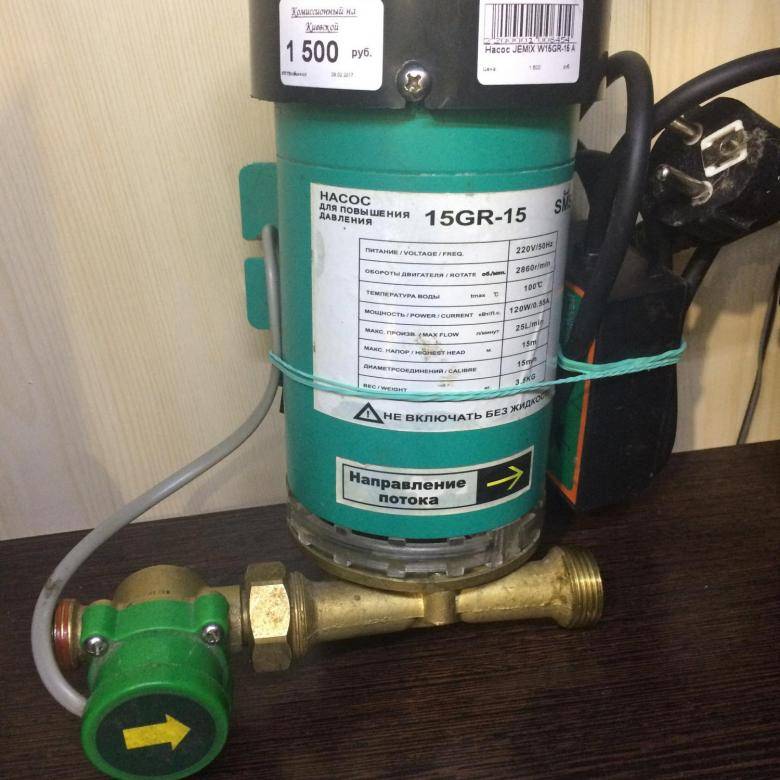

Jemix W15GR-15 A

Данный аппарат поддерживает оптимальное давление рабочей среды в системе. Охлаждение двигателя осуществляется электровентилятором («сухой ротор»). Работает в ручном или автоматическом режимах. Как недостаток отмечается излишний шум работающего насоса.

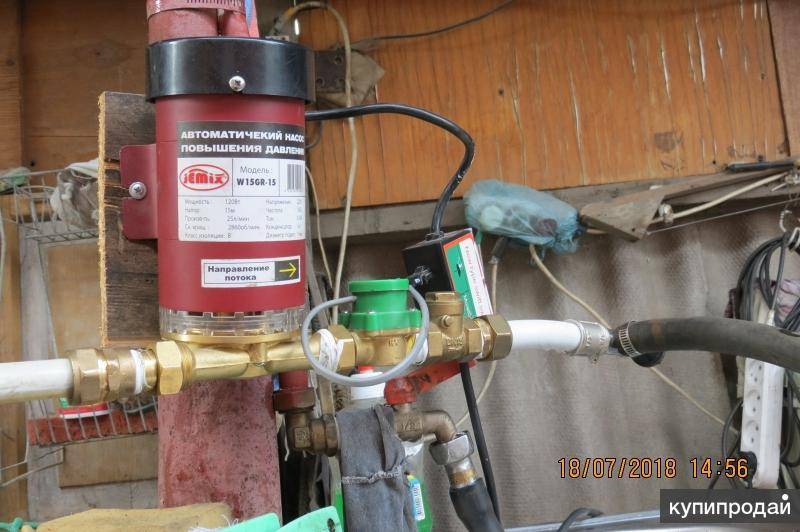

Повысительный насос Jemix W15GR-15 A

Технические характеристики Jemix W15GR-15 A:

  • Максимальный напор — 15 м;
  • температура рабочей среды 0+110 градусов;
  • мощность — 0,12 кВт;
  • производительность — 1,5 кубометра в час;
  • диаметр подключения — 15 мм.

Цена на него в пределах 3000 рублей.

Основные функции насоса в системе

Место в системе циркуляции

Имея в собственности частный дом, или коттедж собственники в подавляющем большинстве случаев сталкиваются с серьезной проблемой заключающейся неравномерному отоплению всех помещений дома снабжающегося из центральной системы.

Весьма часто данной ситуации сопутствует возникновение процесса нагрева воды в котле до 100 градусов Цельсия в тот момент, когда в отдаленных помещениях температура труб остается на минимальных показателях.

С целью приведения системы в рабочее состояние надлежащего качества рекомендуется использовать два варианта развития процесса:

  • использовать трубы большего диаметра и выполнять перепланировку всей системы;
  • использовать насос циркуляционного типа, который врезается в определенную часть системы и играет важную роль в процессе распределения жидкости в системе.

Второй вариант наиболее востребован, потому как требует наименьших вложений на переоснащение системы с целью достижения необходимого поступления горячей воды в отдаленные части системы. Помимо всего прочего установка насоса выполняется в разы быстрее в сравнении с полноценной модернизацией связанной с применением первой технологии.

В случае осуществления врезки насоса удается достичь следующих показателей:

  • приведение температуры всей системы к единому показателю;
  • устранение возможных пробок из воздуха которые как правило являются непреодолимым заграждением на пути движения воды;
  • произвести значительное увеличение радиуса контура отопительной системы строения;

Приобретение необходимых частей комплектации и самого насоса осуществляется в специализированных местах реализации с целью последующего применения в целях повышения пропускной способности системы.

Для того чтобы приобрести необходимый вариант насоса необходимо понимать что расчеты в этом деле играют одну из главных ролей потому как при их помощи возможно получить оптимальное значение пропускной способности которой должен обладать насос.

С целью проведения грамотного расчета необходимо использовать существующую формулу по которой рекомендуется произвести вычислительные действия и полученный результат увеличить на 10 процентов для приобретения необходимого оборудования нагнетательного типа.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы

Придерживайтесь следующих рекомендаций в процессе установки оборудования:

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

  • чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
  • агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
  • вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

  1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
  2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
  3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
  4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
  5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
